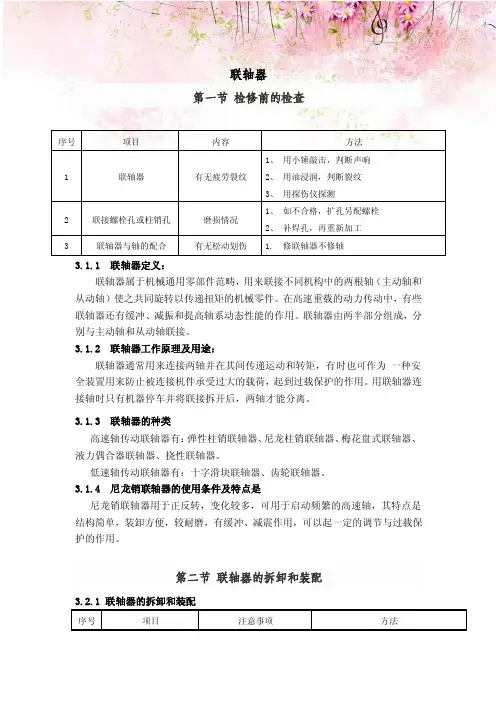

联轴器拆装标准

文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

联轴器拆装标准

一、联轴器拆卸

联轴器三视图

（1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。）（2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。

（3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C左右，加热时间控制在20～35min之间，加热覆盖半

联轴器的整个表面。

（4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。（5）拆卸后对联轴器的全部零件进行清洗、清理。把零部件清洗干净，洗净后吹干。对于需长时间存放的联轴器，应涂防锈油保养。

*注意事项

（a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。

(b)加热应均匀，采用扫动加热，不可固定一处。

(c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。

(e)千斤顶加压时，要用力均匀，不可太快。

(f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。

(g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。

二、联轴器安装

（1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。

（2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。

（3）把键装入轴内，用起吊设备将半联轴器吊至轴头，对准位置后，在轮毂端面垫放木块或其他软材料作为缓冲件，用手锤敲击缓冲件，使半联轴器缓慢进入，敲击半联轴器至无法再进入为止。

（4）将带联轴器设备吊运至工作位置，进行联轴器找正。

*注意事项

（a）加热温度一定要达到标准，不能忽视半联轴器内表面加热。（b）手锤敲击联轴器轮毂时应顺（逆）时针均匀敲入。

(完整word版)联轴器的装配和拆卸方法

联轴器的装配和拆卸方法联轴器的装配和拆卸方法联轴器的装配，在机械检修中属于比较简单的检修工艺。在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。 1）轮毂在轴上的装配方法轮毂在轴上的装配时联轴器安装的关键之一。轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。（1）静力压入法这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。（2）动力压入法这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。（3）温差装配法用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。采用其他方法加热轮毂时，可以使轮毂的温度高于200℃，但从金相及热处理的角度考虑，轮毂的加热温度不能任意提高，钢的再结晶温度为430℃。如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。为了保险，所定的加热温度上限应在为400℃以下。至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算。（4）装配后的检查联轴器的轮毂在轴上装配完后，应仔细检查轮毂与轴的垂直度和同轴度。一般是在轮毂的端面和外圆设置两块百分表，盘车使轴转动时，观察轮毂的全跳动（包括端面跳动和径向跳动）的数值，判定轮毂与轴的垂直度和同轴度的情况。不同转速的联轴器对全跳动的要求值不同，不同型式的联轴器对全跳动的要求值也各不相同，但是，轮毂在轴上装配完后，必须使轮毂全跳动的偏差值在设计要求的公差范围内，这是联轴器装配的主要质量要求之一。

联轴器找中心计算实例

联轴器找中心计算实例 Prepared on 22 November 2020

联轴器找中心计算实例已知联轴器结构如图所示，可调式轴承两侧垫铁与水平方向的夹角α为17°30′。找联轴器中心时，测量结果如图（a ）所示。试判断联轴器的中心状态，且计算出找好中心所需的轴承垫片调整量。解：（1）根据记录图算出对轮偏差总结图，如图（b ）所示。（2）根据对轮偏差总结图及测量方法（桥规固定方式、测量的量具），绘制中心状态图，如图（c ）所示，并经校无误。（3）解决端面不平行的问题，计算轴瓦为消除上张口a 值的调整量。两轴承x 、y 上下移动量： x 轴承上移 1.0250 50005.0=?= ?x mm y 轴承上移 3.025*******.0=?=?y mm 两轴承x 、y 左右移动量： x 轴承右移 12.0250 50006.0'=?= ?x mm y 轴承右移 36.025*******.0'=?=?y mm （4）解决端面错位问题，两轴瓦应向下移动；向左移动。（5）综合x 、y 上下和左右移动的情况，x 、y 轴瓦最终调整结果如下： x 轴瓦应垫高 0.07mm 轴瓦应垫高 0.27mm 轴瓦应向右移动（左加右减） 0.05mm 轴瓦应向右移动（左加右减） 0.29mm （6）x 轴瓦两侧及底部垫片的调整情况如下：由于x 轴瓦应垫高，得：底部垫片增加

两侧垫片各增加α=?由于x轴瓦向右移动，得：底部垫片不需调整左侧垫片增加及右侧垫片减少均为α=?综合调整为：左侧垫片 += 右侧垫片底部垫片（7）y轴瓦两侧及底部垫片的调整情况如下：由于y轴瓦应垫高，得：底部垫片增加两侧垫片各增加α=?由于y轴瓦向右移动，得：底部垫片不需调整左侧垫片增加及右侧垫片减少均为α=?综合调整为：左侧垫片 += 右侧垫片底部垫片

联轴器拆装标准

联轴器拆装标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

联轴器拆装标准一、联轴器拆卸 a b 联轴器三视图（1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。）（2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。（3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C左右，加热时间控制在20～35min之间，加热覆盖半联轴器的整个表面。（4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。（5）拆卸后对联轴器的全部零件进行清洗、清理。把零部件清洗干净，洗净后吹干。对于需长时间存放的联轴器，应涂防锈油保养。 *注意事项（a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。 (b)加热应均匀，采用扫动加热，不可固定一处。 (c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。 (e)千斤顶加压时，要用力均匀，不可太快。 (f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。 (g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。二、联轴器安装（1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。（2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。（3）把键装入轴内，用起吊设备将半联轴器吊至轴头，对准位置后，在轮毂端面垫放木块或其他软材料作为缓冲件，用手锤敲击缓冲件，使半联轴器缓慢进入，敲击半联轴器至无法再进入为止。

联轴器对轮找中心

联轴器对轮找中心 1、联轴器找中心的目的找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，即第一：在水平与竖直两个方向上使两联轴器对轮的外圆面同心；第二：在水平与竖直两个方向上使两对轮端面平行。 2、联轴器找中心的任务 ①测量两对轮的外圆和端面的偏差情况； ②根据测得的偏差值，对电机作相应调整，使两对轮中心同心，端面平行。 3、联轴器找中心的原理联轴器找中心主要就是针对两方面对地脚螺栓进行调整。一方面是针对存在张口的情况；另一方面是针对外圆情况。下面就针对这两方面进行说明。 ①存在张口情况张口是由于两圆盘面不平行所造成的。张口开口方向向上为上张口，反之为下张口。如图3-1即为下张口示意图：图3-1下张口示意图如图所示，将此图中下张口去除的方式就是使地脚螺栓前脚下降FD 的长度，后脚下降HM 的长度。而我们需要做的就是通过计算来确定FD 、HM 的各自高度，然后由计算高度来相应地降低各自前后脚螺栓垫片高度。由上图不难看出∠DEC=∠ECB ，所以∠FED=∠BAC ，∠BCA=∠DFE ,ΔABC ∽ΔE DF 。两三角形相似即可得出DF BC EF AC =，所以EF AC BC DF ?=，同理可知EH AC BC HM ?=。 ②存在外圆的情况外圆是由于联轴器两轴线不同心所造成的。如图3-2所示：图3-2外圆示意图由上图不难看出，只需使前脚下降AC ,后脚下降BD 的距离即可，且 AC =BD ,大小即为两轴线的间距，通过测量即可得到无需计算。 ③张口与外圆均存在情况若张口、外圆均存在则将上述两种情况下计算出的结果合成即可。需要注意的是：若外圆偏离方向与张口方向相同，则应外圆值减去张口的计算调整值，计算结果为正则地脚螺栓调整方向与外圆调整方向相同，为负则相反；若外圆偏离方向与张口方向相反，则应外圆值加上张口的计算调整值，地脚螺栓调整方向与外圆调整方向相同。 4、联轴器找中心的方法及步骤 ※找中心前的准备工作准备好三付磁性表座、三只百分表、塞尺、圈尺、游标卡尺、千分尺等测量工具及其它工具。 ※找中心的具体步骤 ⑴检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础，然后连接对轮，保证两对轮距离在标准范围内； ⑵用塞尺检查电机的底脚是否平整，有无虚脚，如果有用塞尺测出数值，用铜皮垫实； ⑶安装磁性表座及百分表。装百分表时要固定牢，但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线，其中心要通过轴心；测量轴向的二个百分表应在同一直径上，并离中心距离相等。装好后试转一周。并回到原位，此时测量径向的百分表应复原。为测记方便，将百分表的小表指针调到量程的中间位置，并最好调到整位数。大针对零； ⑷把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向b 、轴向A 、a 四组数据，将数据记录在右图4-1内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表装得是否牢固。 ⑸间隙测量，记录及计算：（百分表安装在电机侧）端面不平行值（张口）的计算，（要考虑轴向窜轴），轴向装两只百分表，计算公式上下张口为BC=（A 1+ a 1-A 3- a 3）/2，正的为上张口，负的为下张口。左右张口为bc=（A 2+ a 2-A 4- a 4）/2，正的为a2那边张口，负的为a4那边张口。上下径向偏差的上下外圆计算公式为AC= （b 1- b 3）/2，正的为电机偏高，负的为电机偏低。左右径向偏差的左右外圆计算公式为ac= （b 2- b 4）/2正的为电机偏右，负的为电机偏左。所以，在竖直方向上前脚调整：L=（b 1- b 3）/2±[（A 1+ a 1-A 3- a 3）/2]×EF/AC ,后脚调整：L ′= (b 1- b 3）/2±[（A 1+ a 1-A 3- a 3）/2]×EH/AC ;而水平方向上前脚调整：l=（b 2- b 4）/2±[（A 2+ a 2-A 4- a 4）/2]×EF/AC ，后脚调整：l ′=（b 2- b 4）/2±[（A 2+ a 2-A 4- a 4）/2]×EH/AC 。注意：1、百分表的位置，安装在电机对轮上和安装在泵体对轮上径向的中心状态正好相反，注意判断清楚谁高谁低，轴向则不变； 2、左右不要搞错； 3、上下表不要读错。 5、联轴器找中心实例计算例：在一泵组找中心中，水泵不动，要求动电机底脚来调整。已知联轴器对轮直径为200mm ，联轴器端面距电机前脚为500mm ，电机后脚距前脚距离为1000mm ，经测得在竖直方向上电机低1mm ，下张口0.5mm ，在水平方向上电机偏右2mm ，左张口0.8mm 请计算电机如何调整找正？解：设对轮直径为d , 联轴器端面距电机前脚为L 1,前后脚间距为L 2，竖直方向上电机外圆为a 1，张口为λ1，水平方向上电机外圆为a 2，张口为λ1，则在竖直方向上方需调整前脚螺栓：L= a 1±λ1×L 1/d 因为竖直方向上外圆朝下且张口也朝下，方向相同，所以取“-”号。即 L= a 1-λ1×L1/d =1-0.5×500/200=-0.25 结果为负值，所以前脚应下降0.25mm 。后脚螺栓：L ′= a 1-λ1×（L 1+ L 2）/d =1-0.5×（500+1000）/200=-2.75为负值，所以后脚下降2.75mm 。在水平方向上方需调整前脚螺栓：l= a 2±λ2×L 1/d 因为水平方向上外圆朝右而张口朝左，方向相反，所以取“+”号。即 l= a 2+λ2×L 1/d =2+0.8×500/200=4 结果为正值，所以前脚应向左偏移4mm 。后脚螺栓：l ′= a 2+λ2×（L 1+ L 2）/d =2+0.8×（500+1000）/200=8 后脚也应向左偏移8mm 。

齿式联轴器安装规程

齿式联轴器安装规程齿轮联轴器的装配，在机械设备检修中属于比较常见的检修工艺。在齿式联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。 1：联轴器的安装齿式联轴器装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。装配前一定要按照图纸仔细测量轴和齿套的实际数据看看是否符合要求，对于不符合要求的一定不能装配！（1）静力压入法这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹

钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。压入装配法多用于轻型和中型静配合，而且需要压力机等机械设备，故一般仅在制造厂采用（2）动力压入法这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。（3）温差装配法用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，

联轴器的对中

联轴器的装配及调整 1．对中的要点联轴器的对中主要包括以下几点： 1)确定基准轴。找正两轴时要确定一个基准轴，以此为准调整另一根轴使之达到允许的偏差。 2)轴的攀动为消除联轴器的误差应当同时攀动两轴，并在两联轴器上划上对准基线，每转至一个角度，基线应重合。根据实际情况，如果联釉器自身误差在允许范围内(业好检查)也可只攀动一根轴。 3)简化计算。联轴器每转—个角度要测出两个轴向测量值(b1-b n)。为了简化也可每次只测定一个轴向测量值，但是要控制联轴器不能有轴向串动。 4)要注意测量工具的自重使附件产生挠角对测量数据的影响。 5)在测定转速高的弹性轴或有扬度要求的轴时，注意轴的扬度，对找正的影响及负荷的合理分配。 6)找正时应调整轴向数值，纠正倾斜，然后再调整径向偏差。在调整倾斜时，将会影响到径向偏差数值，经过计算，逐渐调整到允许范围内。 2.联轴器轴线的测量

1）在两半联轴器相对应的两点P、Q上，装设专用工具并在联轴器外圆上作四等分记号。百分表b1和b2测量同一直径两端的轴向间隙，百分表a测量径向间隙。 2）以P点对正Q点，使两半联轴器以相同的方向一起转动(即P点与Q点之间不要产生相对的角位移，否则影响测量的准确性)，每转90。测量一次并记录测量值，包括起点0。即有5个位置的径向间隙值和轴向间隙值。将测得的数值记录成如图的形式。 3）对所测得的数值进行复核。将联轴器再向前转，核对各位置的测量数值有无变动。如无变动，可用a1+a5及b1I-b1II=b5I-b5II两恒等式加以判别。如实例数值代入恒等式后不等，而有较大的偏差

(大于0.02mm)，那就可以肯定测量的数值是错误的，需找出产生错误的原因。纠正后再重新测量，直至符合两恒等式后为止。 3．联轴器的对中 1)先校正轴垂直方向倾斜支座2移动量： 1D bL x= 式中 x---支座2移动数值，mm b---垂直方向倾斜值，mm b=b3－b4 D---联轴节直径，mm L 1---1、2基座间距离，mm 2)因校正倾斜而造成联釉器端面上移y 值： 12L xL y= 式中 L2---支座1至联轴器端面间距离。 3)由于联轴器上移y 值，则联轴器上、下部a 位变化如下 a 4(新值)= a 4(原值)-y a 3(新值)= a 3(原值)+y

联轴器校正

联轴器对中调整一、联轴器装配的技术要求联轴器装配的主要技术要求是保证两轴线的同轴度。过大的同轴度误差将使联轴器、传动轴及其轴承产生附加载荷，其结果会引起机器的振动、轴承的过早磨损、机械密封的失效，甚至发生疲劳断裂事故。二、联轴器在装配中偏差情况分析 1、两半联轴器及平行又同心 2、两半联轴器及平行，但不同心 3、两半联轴器虽然同心，但不平行 4、两半联轴器既不同心，也不平行联轴器处于第一种情况是正确的，不需要调整。后三种情况是不正确的，均需要调整。实际装配中常遇到的是第四种情况。三、联轴器找正的方法常用的有以下几种： 1、直尺塞规法利用直尺测量联轴器的同轴度误差，利用塞规测量联轴器的平行度误差。这种方法简单，但误差大。一般用于转速较低、精度要求不高的机器。 2、外圆、端面双表法用两个千分表分别测量联轴器轮毂的外圆和端面上的数值，对测得的数值进行计算分析，确定两轴在空间的位置，最后得出调整量和调整方向。这种方法应用比较广泛。其主要缺点是对于有轴向窜动的机器，在盘车时端面测量读数会产生误

差。它一般用于采用滚动轴承、轴向窜动较小的中小型机器。 3、外圆、端面三表法此法是在端面上用两个千分表，两个千分表与轴中心等距离对称设置，以消除轴向窜动对端面测量读数的影响，这种方法的精度很高，适用于需要精确对中的精密机器和高速机器。如：汽轮机、离心式压缩机等。 4、外圆双表法用两个千分表测量外圆，其原理是通过相隔一定间距的两组外圆测量读数确定两轴的相对位置，以此得知调整量和调整方向，从而达到对中的目的。此方法的缺点是计算较复杂。 5、单表法此方法只测定轮毂的外圆读数，不需要测定端面读数。此方法对中精度高，不但能用于轮毂直径小且轴端距比较大的机器轴找正，而且又适用于多轴的大型机组（如高速轴、大功率的离心式压缩机组）的轴找正。用这种方法进行轴找正还可以消除轴向窜动对找正精度的影响。四、联轴器装配误差的测量和求解调整量使用不同找正方法时的测量和求解调整量大体相同，下面以外圆、端面双表法为例，说明联轴器装配误差的测量和求解调整量的过程。一般在安装机械设备时，先安装好从动机，再安装主动机，找正时只需调整主动机。主动机调整是通过对两轴心线同轴度的测量结果分析计算而进行的。 1、装表时的注意事项：核对各位置的测量数值有无变动。可用式 4231a a a a +=+；4231S S S S +=+检查测量结果是否正确。一般误差控制在≤0.02mm 。

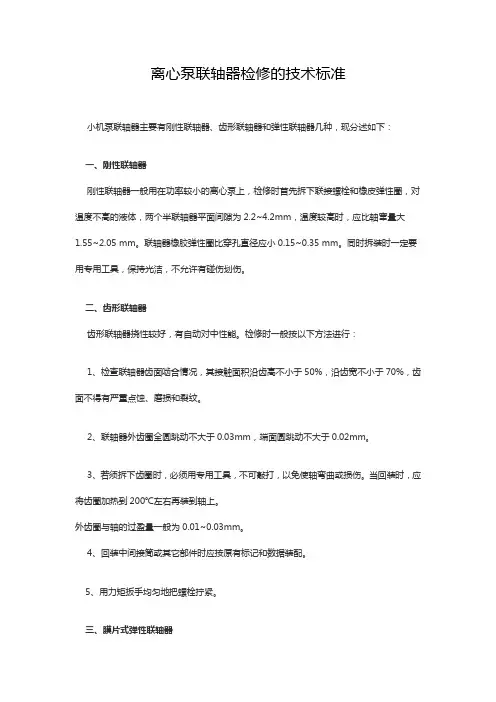

联轴器的安装及校正

如何进行泵和电机联轴器的找正、对中 1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。 2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。一般情况下，可能遇到的有以下四种情形。 1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。 2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。 4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。 3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为： 1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或

联轴器拆装说明分析

联轴器安装使用说明一、联轴器介绍 1、联轴器功能联轴器是用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。 2、联轴器的类型联轴器所联接的两轴，由于受到生产制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证两轴心严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器根据其特性或用途可分为刚性联轴器，挠性联轴器和安全联轴器。以下从联轴器的主要类型、特点及不同作用类别联轴器，在传动系统中的作用。刚性联轴器：在装置中，只能传递运动和转矩，不具备其他功能，此类包括凸缘联轴器、套筒联轴器、夹壳联轴器等。挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能。此类包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属

弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同安全联轴器传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能，此类包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器。二、联轴器装配方法 1、准备工作专用工具安装联轴器需要专用工具有：带压力计的高压泵、带压力计的低压泵、红丹粉、百分表、磁力表架、量块、联轴器拆装工具等。液压半联器是通过与轴间的摩擦力来接收或传递扭矩。因此，半联器必须紧紧地抱住轴。抱轴是通过将半联器在锥度轴上推进一定距离来完成的。为进行这个推进步骤，安装时必须扩大半联器内孔。为了确保理想操作，推荐按以下步骤进行合理的液压安装： A、检查接触面在轴与半联器内孔都完全清理干净后，在轴上涂上薄薄的一层红丹粉，并把半联器紧贴着推到轴上。在完全推入半联器后小角度转动它一下，然后拆下半联器并检查孔的红色。至少85%的孔应该有红丹粉接触到方可继续安装。如下图：

联轴器拆装标准

联轴器拆装标准一、联轴器拆卸 a b 联轴器三视图（1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。）（2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。（3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C 左右，加热时间控制在20～35min之间，加热覆盖半联轴器的整个表面。（4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。（5）拆卸后对联轴器的全部零件进行清洗、清理。把零部件清洗干净，洗净后吹干。对于需长时间存放的联轴器，应涂防锈油保养。 *注意事项（a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。 (b)加热应均匀，采用扫动加热，不可固定一处。 (c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。 (e)千斤顶加压时，要用力均匀，不可太快。 (f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。 (g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。二、联轴器安装（1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。（2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。

联轴器找中心加减垫片计算

联轴器找中心联轴器初找：设备主机和原动机（一般是电机）安装好后，电机四脚和台板接触面应清理干净，且接触严密，在电机四脚垫上垫片；可先用钢直尺和卷尺等进行初找正，一般使电机低3～5mm且留有上张口，按设计要求确定好两半联轴器之间的间隙，一般要求允许误差在±1mm之间，设计有特殊要求的按设计要求。水平移动电机将左右径向、端面偏差基本消除。并拧紧电机和主机地脚螺栓。电机增加垫片厚度计算：设开口为α，外圆为β，靠背轮直径为D 上开口电机偏低： Z1处增加垫片厚度： δ1=（α×L1/D）↑+β↑ Z2处增加垫片厚度： δ2=【α×（L1+L2）/D】↑+β↑

上开口电机偏高： Z1处减少垫片厚度： δ1=（α×L1/D）↑+β↓ Z2处减少垫片厚度： δ2=【α×（L1+L2）/D】↑+β↓下开口电机偏高：

Z1处减少垫片厚度： δ1=（α×L1/D）↓+β↓ Z2处减少垫片厚度： δ2=【α×（L1+L2）/D】↓+β↓ 下开口电机偏低： Z1处增加垫片厚度： δ1=（α×L1/D）↓+β↑ Z2处增加垫片厚度： δ2=【α×（L1+L2）/D】↓+β↑ （注：以上公式中的数值带↑为正值，带↓为负值。）当计算出电机前后脚增减垫片的总厚度后，松掉电机地脚螺栓，顶起电机按要求增减垫片，顶起电机可以用电机脚上的柱头螺栓，如果没有可以用葫芦拉起或者用千斤顶顶起等等，视现场实际情况决定。待所有垫片增减好后，拧紧地脚螺栓，紧力要达到设计要求。中心复测：当增减垫片完成后，联轴器中心必须复测一遍，如果偏差超出允许范围，中心要按上述步骤重新找正，直到满足要求为止。等电机试转完成后连接好联轴器。注意：联轴器最终找正前必须设备的所有管路和附件安装完成，找正后无影响设备位置的施工工序。

联轴器与轴承拆装方法概述及要点分析

联轴器与轴承拆装方法概述及要点分析摘要：本文对联轴器、轴承拆装关键数据及理论计算依据进行了资料收集整理，总结以往的拆装经验，明确联轴器、轴承拆装方法及理论依据，为联轴器、轴承的可靠拆装提供参考指导。关键词：联轴器；轴承；拆装 The Disassembly and Installation of Coupling and Bearing Abstract: The paper collects the key data and theoretical calculation basis of the disassembly and installation of coupling and bearing, summarizes the past experience of disassembly and installation, and has been clear about the disassembly and installation method and theoretical basis of coupling and bearing, which provide a reference guide for reliable disassembly and installation of coupling and bearing. Key words: Coupling; Bearing; Disassemblyand Installation 1 概述联轴器、轴承是机械传动中常用的部件。联轴器主要用于轴与轴的联接，用来传递运动和扭矩；轴承的功能是支撑转动的轴类运动部件，保证轴和轴上传动件的工作位置和精度，减少摩擦和磨损，并承受载荷。联轴器、轴承在设备检修中经常要进行拆装作业，多数情况下凭经验进行拆装，有时因掌握不好使联轴器、轴承不能一次完成拆装，导致重复拆装，有时造成联轴器、轴承、轴损坏或损伤。 2 联轴器常用拆装方法的分类及选择 2.1联轴器拆卸方法 2.1.1击卸法利用锤子或其它重物在敲击或撞击零件时产生的冲击能量把零件拆下。 2.1.2拉拔法对精度较高不允许敲击或无法用去卸法拆卸的零部件应使用拉拔法。它是采用专门拉拔器进行拆卸。 2.1.3顶压法利用螺旋Ｃ型夹头、机械式压力机、液压压力机或千斤顶等工具和设备进行拆卸。适用于形状简单的过盈配合件。 2.1.4温差法一般用于拆卸尺寸较大、配合过盈量较大，或为使过盈较大、精度较高的配合件容易拆卸时。温差法是利用材料热胀冷缩的性能，加热包容件，使配合件在温差条件下失去过盈量，实现拆卸。 2.1.5顶压法+温差法当配合过盈都较大，若采用压机拆卸时，不仅需要大吨位的压机，且在压过程中配合表面压应力较大而产生的摩擦阻力会大大地擦伤配合表面，这时需加热包容件，使配合件在温差条件下减小过盈量，实现拆卸。 2.1.6破坏法若联轴器与轴互相咬死，或为保存主件而破坏副件时，可采用切割等方法进行破坏性拆卸。

联轴器的安装工艺

4.0联轴器的安装工艺: 联轴器轴套的常用联结型式 4.2.4联轴节的热套工艺 A.装配前的准备工作准备工作做得仔细与否，对保证热套装配的顺利进行非常重要。，需作如下准备工作： 1．检查、测量和加热温度的计算。在热套装配之前，首先要对所热套联轴节进行仔细的检查，检查联轴节的加工质量是否符合要求。对联轴节与转轴的配合部位(孔)的尺寸进行详细的测量。一般长度的联轴节测量两端和中间的孔径尺寸，长尺寸的可以多取几个。同时，相应地测量转轴配合部位的尺寸.测量的数据一定要正确，每一部位可测量2～3次，取其算术平均值。测量尺寸部位根据数据计算所需加热的温度。 2．工具准备：除一般通用工具外，热套联轴节时尚应准备下列设备和工具： (1)加热炉及燃料； (2)套装联轴节的自制专用工具，其中包括夹紧工具、翻转工具、专用起重工具等； (3)量棒，根据所需控制的装配间隙进行制作。

(4)测试温度用的测温器或试温材料，试温材料如机油(发火点200～220℃)、锡(熔点232℃)、铝(熔点327℃)、锌(熔点419℃)等； (5)隔热防护工具，如隔热用的透明面罩、石棉手套等。． 3．操作训练：由于热套装工作是在高温下操作的，如果准备工作不仔细、操作人员配合不协调，将可能给套装工作带来严重的不良后果。因此，在热套装工作正式进行之前,应进行必要的操作训练,按实际套装步骤,操作一次或数次,使所有参加人员分工明确、重点突出,措施得当,临场不乱。 B.热套联轴节的操作步骤 1．在加热炉内加热到指定温度，并检测工件温度。 2．将联轴节取出后翻身，放人炉内继续加热。如用木柴加热大型联轴节。则经2～3h后，用量棒反复测量孔径，直至尺寸最大的量棒能自由进入联轴节孔内，加热即可结束。 3．吊出联轴节，装上撞板、抬攀或其他套装工具。 4．校正的位置，使联轴节孔垂直(垂直套装时)或呈水平(水平套装时)，并清扫联轴节孔，使内孔无杂物。 5．将联轴节吊近转轴处；再一次用量棒检查内孔尺寸是否有所需装配间隙，如量棒能通过，才能进行套装。 6．在转轴的配合面上均匀地涂上机油。 7．将联轴节平稳地移近转轴，对准轴与孔的位置，进行套装。待联轴节套进1/3左右，应再一次检查孔与轴的相对位置，是否有歪斜，如果正确，则继续将联轴节撞进。 8．最后装上夹紧工具，防止联轴节在轴上移动，然后让其自然冷却。 C.注意事项

减速器联轴器的基本知识

减速器的基本知识减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要。图3-1是减速装置的传动简图。图中电动机1经胶带传动2带动齿轮减速器3 的输入轴，齿轮减速器输出轴端装有联轴器4，通过联轴器带动工作机械5。目前减速器的主要参数如中心距、传动比、模数、齿宽系数等都已标准化。 1.电动机 2.胶带传动 3.齿轮减速器 4.联轴器 5.工作机械图3-1 减速器装置传动简图减速器的种类很多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们相互结合起来的减速器。最简单最常用的减速器型式是单级圆柱齿轮减速器，如图3-2所示。齿轮可以做成直齿、斜齿和人字齿。直齿轮用于速度较低（v ≤ 8m / s ）载荷较小的传动；斜齿轮用于速度较高的传动；人字齿轮用于载荷较重的传动中。我们所测绘的减速器是单极直齿圆柱齿轮减速器，这种减速器的传动比i ≤ 8 ~ 10。减速器的箱体通常用铸铁做成（为了教学使用轻便，我们所测绘的减速器的箱体材料为铸铝）。轴承一般采用滚动轴承，重载或特别高速时采用滑动轴承。首页>>联轴器>>联轴器配件>> 联轴器资料液体粘性联轴器的设计及转矩传递特性研究汽车内齿轮精锻成形研究美国一小镇全靠风力发电第一台风电机组吊装成功德国新技术能提前5天预测风力中国风力发电设备行业分析及投资咨询报告中国风电发展未来展望联轴器检修质量标准如何对联轴器的润滑保养液力偶合器橡胶弹性联轴器

活齿橡胶板弹性联轴器主要结构参数的确定滑片变形活齿轮型机械无级变速器什么是数控机床？什么叫数控编程中国工具工业金属材料的凸焊工艺（上）金属材料的凸焊工艺（中）金属加工切削液工程数控车床编程实例机械加工设备展览会碳纳米管实现与金属电极焊接风电资料韩国工程机械行业近十年发展现状分析国外振动压路机联轴器研发技术发展趋势减速器的基本知识液力偶合器齿轮技术入门风力发电机转动轴联轴器行业发展存在的问题如何进行联轴器的拆卸单级圆柱齿轮减速器的结构有三大部分（如图3-2所示）： 1．齿轮、轴及轴承组合； 2．箱体； 3．减速器附件。下面对这三部分的结构加以简要的介绍和分析。图3-2 单级圆柱齿轮减速器结构分析图第一节齿轮、轴及轴承组合

转动设备找中心要点

转动设备找中心概述 1、转动设备在安装和检修工作中，轴系找中心是一个必不可少的重要环节。两轴中心偏差愈小，对中愈精确，转动设备的运转情况愈好，使用寿命愈长。如果中心不好超过允许值可能造成设备轴承温度偏高、振动、轴瓦磨损等现象，严重威胁设备的安全稳定运行。 2、但两轴绝对准确的对中是难以达到的，对连续运转的机械要求始终保持准确的对中就更困难。各零部件的不均匀热膨胀、轴的挠曲、轴承的不均匀磨损、设备产生的位移及基础的不均匀下沉等，都是造成不易保持轴对中的原因。 3、因此，在设计时规定两轴中心有一个允许偏差值，这也是机械在安装时所需要的。从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求。 4、找中心的目的就是通过一系列测量、计算与调整，最终使转动设备各轴的中心线在同一直线上，保证设备长时间安全稳定运行。联轴器 1、转动设备轴与轴之间是通过联轴器（俗称对轮）来连接并传动扭矩的，轴系找中心一般也是通过联轴器来完成的。 2、联轴器一般分为刚性联轴器和挠性（半挠性）联轴器，刚性联轴器对于两轴间同心度的要求非常高，如汽轮机联轴器。挠性联轴器对同心度的要求相对较低，应用广泛。如套齿式、叠片式、蛇形弹簧式、爪式、弹性柱销式等。

中心偏差的几种情况找中心测量方法 1、找中心测量通常使用两种方法，即塞尺法和打表法。 a、塞尺测量法：用塞尺测量联轴器外圆各方位上的径向偏差（圆差）和两半联轴器端面间的轴向间隙偏差（面差）。 1）、优点：操作简单、直观 2）、缺点：精度不高、误差较大；适用于转速较低、对中要求不高的找正安装 2、刀口尺+塞尺法：适用于对轮直径相同，且外圆、立面加工精度较

如何进行联轴器的拆卸

如何进行联轴器的拆卸文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

掉下来，使螺栓拆卸变得容易些。若用上述办法都不行时，只有破坏螺栓，把螺栓切掉或钻掉，在装配时，更换新的螺栓。新的螺栓必须与原使用的螺栓规格一致，用于高转速设备联轴器新更换的螺栓，还必须称重，使新螺栓与同一组法兰上的联接螺栓重量一样。在联轴器拆卸过程中，最困难的工作是从轴上拆下轮毂。对于键联接的轮毂，一般用三脚拉马或四脚拉马进行拆卸。选用的拉马应该与轮毂的外形尺寸相配，拉马各脚的直角挂钩与轮毂后侧面的结合要合适，在用力时不会产生滑脱想象。这种方法仅用于过盈比较小的轮毂的拆卸，对于过盈比较大的轮毂，经常采用加热法，或者同时配合液压千斤顶进行拆卸。对联轴器的全部零件进行清洗、清理及质量评定是联轴器拆卸后的一项极为重要的工作。零部件的评定是指每个零部件在运转后，其尺寸、形状和材料性质的现有状况与零部件设计确定的质量标准进行比较，判定哪一些零部件能继续使用，哪一些零部件应修复后使用，哪一些属于应该报废更新的零部件。

如何进行联轴器的拆卸修订稿

如何进行联轴器的拆卸 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

如何进行联轴器的拆卸拆卸与装配式相反的过程，两者的目的是不同的。装配过程是按装配要求将联轴器组装起来，使联轴器能安全可靠地传递扭矩。拆卸一般是由于设备的故障或联轴其自身需要维修，把联轴器拆卸成零部件。拆卸的程度一般根据检修要求而定，有的只是要求把联接的两轴脱开，有的不仅要把联轴其全部分解，还要把轮毂从轴上取下来。联轴器的种类很多，结构各不相同，联轴器的拆卸过程也不一样，在此主要介绍联轴器拆卸工作中需要注意的一些问题。由于联轴器本身的故障而需要拆卸，先要对联轴器整体做认真细致的检查（尤其对于已经有损伤的联轴器），应查明故障的原因。在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置作一些记号，以作复装时的参考。用于高转速机器的联轴器，其联接螺栓经过称重，标记必须清楚，不能搞错。拆卸联轴器时一般先拆联接螺栓。由于螺纹表面沉积一层油垢、腐蚀的产物及其它沉积物，是螺栓不易拆卸，尤其对于锈蚀严重的螺栓，拆卸是很困难的。联接螺栓的拆卸必须选择合适的工具，因为螺栓的外六角或内六角的受力面已经打滑损坏，拆卸会更困难。对于已经锈蚀的或油垢比较多的螺栓，常常用溶剂（如松锈剂）喷涂螺栓与螺母的联接处，让溶剂渗入螺纹中去，这样就会容易拆卸。如果还不能把螺栓拆卸下来，可采用加热法，加热温度一般控制在200℃以下。通过加热使螺母与螺栓之间的间隙加大，锈蚀物也容易掉下来，使螺栓拆卸变得容易些。若用上述办法都不行时，只有破坏螺栓，把螺栓切掉或钻掉，在装配时，更换新的螺栓。新的螺栓必须与原使用的螺栓规格一致，用于高转速设备联轴器新更换的螺栓，还必须称重，使新螺栓与同一组法兰上的联接螺栓重量一样。在联轴器拆卸过程中，最困难的工作是从轴上拆下轮毂。对于键联接的轮毂，一般用三脚拉马或四脚拉马进行拆卸。选用的拉马应该与轮毂的外形尺寸相配，拉马各脚的直角挂钩与轮毂后侧面的结合要合适，在用力时不会产生滑脱想象。这种方法仅用于过盈比较小的轮毂的拆卸，对于过盈比较大的轮毂，经常采用加热法，或者同时配合液压千斤顶进行拆卸。
