局放测试仪说明书
GSJFY
局放测试仪
产品操作手册
福州亿森电力设备有限公司
尊敬的用户：
感谢您购买本公司GSJFY局放测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项
●使用产品时，请按说明书规范操作
●未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，
要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录
一、概述 (4)
二、主要技术指标 (4)
三、系统工作原理 (7)
四、结构说明 (9)
五、操作说明 (11)
六、使用期限 (16)
七、售后服务 (16)
附一：校正脉冲发生器使用说明书 (18)
附二：局部放电试验中的局放和干扰图例 (20)
GSJFY局放测试仪
一、概述
GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标
1.使用条件
（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
（5）空气中不含有足以腐蚀仪器的灰尘和杂质。
（6）不应受强的电磁场干扰。
（7）通风条件良好。
（8）接地要求:接地电阻＜1Ω。
2.可测试品的电容量范围6PF--250μF
3.检测灵敏度（见表一）
表一
灵敏度（微微库）输入单元序号调谐电容单位
（不对称电路）
1 6-25-100 微微法0.02
2 25-100-400 微微法0.04
3 100-400-1500 微微法0.06
4 400-1500-6000 微微法0.1
5 1500-6000-25000 微微法0.2
6 0.006-0.025-0.1 微法0.3
7 0.025-0.1-0.4 微法0.5
8 0.1-0.4-1.5 微法 1
9 0.4-1.5-6.0 微法 1.5
10 1.5-6.0-25 微法 2.5
11 6.0-25-60 微法 5
12 25-60-250 微法10
7R 电阻0.5
4.放大器频带：
（1）低端：10KHZ、20KHZ、40KHZ任选
（2）高端：80KHZ、200KHZ、300KHZ任选
5.放大器增益调节：
粗调六档，档间增益20±1 d b;细调范围>20db。
6.时间窗：
（1）窗宽：可调范围15°～150°；
（2）窗位置：每一窗可旋转0°～170°；
（3）两个时间窗可分别开或同时开。
7.放电量表：
（1）指针式表头：
对数刻度1-10-100 误差<±5%(以满刻度计)
线性刻度0-1000 误差<±5%(以满刻度计)
（2）数字表头：以3½LED数字表显示
0-100.0 误差<±5%(以满刻度计)
8.椭圆时基：
（1）频率50HZ、100HZ、150HZ、200HZ、400HZ。
（2）椭圆旋转：以30°为一档，可作120°旋转。
（3）显示方式：椭圆——直线。
（4）高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
9.试验电压表：
（1）量程：100KV（可扩展）
（2）显示：3½数字电压表指示
（3）精度：优于±5%（以满刻度计）
10.内、外零标功能
11.体积：500*500*210（宽*深*高）mm3
12.重量：约19kg。
三、系统工作原理
本机的局部放电测试原理是高频脉冲电流测量法（即ERA法）。
试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca 送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。
时间窗单元控制试验电压每一周内脉冲峰值表的工作时间，并在这段工作时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。
试验电压表经电容分压器产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小由数字电压表指示。
整个系统的工作原理可参看方框图（图1）
图1 GDJF-2002型局部放电检测仪方框原理图
四、结构说明
本仪器为标准机箱结构，仪器分前面板及后面板两部分，各调节元件的位置及功能见图二、图三的说明。
图2 前面板图
图3 后面板图
1．示波屏
2．指针表头，显示放电量读数
3．线性、对数转换开关
4．3½数字表头，显示放电量读数或试验电压读数。
5．PC、KV转换开关
6．放大器增益粗调
7．大器增益细调
8．频带高端选择
9．频带低端选择
10．窗位置调节
11．窗宽度调节
12．右窗通断
13．左窗通断
14．时基频率选择
15．高频时基电压调节
16．椭圆旋转
17．椭圆直线转换
18．工频（50HZ）、高频时基选择19．内、外零标通断
20．辅助聚焦
21．聚焦
22．亮度
23．电源开关
24．主电源插座
25．主电源保险丝
26．电源保险丝
27．电源保险丝
28．高频时基电压输入插座
29．电源保险丝
30．接地螺栓
31．试验电压调节电位器
32．试验电压输入插座（通过分压器！）
33．放大器输入插座
五、操作说明
1. 试验准备
（1）检查试验场地的接地情况，将本仪器后部的接地螺栓30用粗铜线（最好用编织铜带）与试验场地的接地线妥善相接，输入单元的接地短路片也要妥善接地。如果使用输入单元的测量电压功能，必须记住不能将初级末端接地。
（2）根据试验电容Ca、耦合电容Ck的大小，选取合适序号的输入单元（见表一），表一中调谐电容量系指从输入单元初级绕组两端看到的电容（按Ca与Ck的串联粗略估算）。输入单元应尽量靠近被测试品，输入单元插座，经8米长电缆与后面板上放大器输入插座“33”相接。
（3）试品接入单元的方法主要有以下几种：
a.并联法
b.串联法
c.平衡法
d.桥式接法
图中：Ca——试品Ck——耦合电容Z——高压保护电阻R3、C3、R4、C4——桥式接法中平衡调节阻抗（4）在高压端接上电压表电阻或电容分压器，其输出经测量电缆接到后面板试验电压输入插座32。
（5）在未加试验电压的情况下，将校正脉冲发生器的输出接试品两端。
（6）电流互感器的局放试验接线图（仅供参考）
a工频试验的接线图
互感器局部放电试验的原理接线
(a)电流互感器；(b)电压互感器
Ck—耦合电容器；C—铁芯；Zm—测量阻抗；F—外壳；M—局放仪L1、L2—电流互感器一次绕组端子；K1、K2—电流互感器二次绕组端
子；
A、X—电压互感器一次绕组端子；a、x—电压互感器二次绕组端子
b感应局部放电试验的接线图
2.使用步骤
(1)开机准备：将时基显示方式开关18置于“椭圆”。
(2)放电量校正：按图接好线后，在未加试验电压前用校正脉冲发生器予以校正。
注意：测量盒应尽量靠近试品高压端。
然后，调节放大器增益调节6、7，使该注入脉冲高度适当（示波屏上高度2 cm左右），使数字电压表4，指针表2读数值与注入已知电量相符（例如注入100PC时，数字表应调到显示100.0PC）。调定后，放大器细调旋扭7的位置不能再改变，需保持与校正时相同。
去掉校正脉冲发生器与试验回路的连接。
校正方波使用接线图：
Ca: 试品Ck:耦合电容
(3)测试操作
接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。
旋转“椭圆旋转”开关“16”，使椭圆转到预期的放电处于最有利于观察之处，通常这个位置是零标脉冲分别处于椭圆上部左侧及下部右侧之处。连续升高电压，注意第一次出现持续放电，当放电量超过规定
的最低值时电压即为局部放电起始电压。
在规定的试验电压下，观察到放电脉冲后，调节放大器粗调开关“6”（注意细调旋转“7”不可变动！）。数字表上的PC读数有效数字不能超过120.0，则数字表头的读数(乘以或除以10：粗调开关换档倍率）即为放电量值读数。
注意：
本仪器使用数字表头显示放电量，其满度值定为100.0超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。例如，此时数字表上的读数为100.0PC，放大器粗调开关“6”在“3”档上，如将放大器粗调开关“6”拔到“2”档上时，此时数字表上读数为10.0PC，实际应为100.0PC，即10.0PC×10=100.0PC。如此时数字表上的读数为10.0PC，放大器粗调开关“6”在“3”档上，如将放大器粗调开关“6”拔到“4”档上时，此时数字表上读数为100.0PC，实际应为10.0PC，即100.0PC÷10=10.0PC。
测试中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关“10”、“11”，用一个或两个时间窗并用电位器“12”、“13”来改变椭圆上加亮区域的位置与宽度，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。
(4)频率高于50HZ的局部放电试验：
当须进行高于50HZ的局部放电试验时，可将频率选择开关18接于相应频率档上，从高频试验电源中取13V∽275V电压送入插座28上，
将椭圆大小调节旋钮15转动到相应的电压位置。
六、使用期限
本仪器一般使用贰年就必须校正一次。
七、售后服务
本产品保修一年，实行“三包” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。
我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时传真或寄给本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。
如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。
附一：校正脉冲发生器使用说明书
一、概述
校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，体积小，重量轻，携带方便，适用各种类型局部放电检测仪的定量校正。它的前沿＜0.1us，完全符合IEC60270的规定。它可以四种放电量注入范围向试品两端注入1.2KHz左右的校正脉冲。
由于它采用电池供电，可不接地。因此它既能对接地试品也能对不接地试品定量校正。
二、主要规格及技术参数
1．尺寸：160×120×55
2．重量：约0.5kg
3．电池：6F22 9V
4．输出电荷量：5PC 10PC 50PC 100PC 500PC
5．上升时间：＜100ns
6．极性：正，负交替
7．重复频率： 1.2KHz
8．频率变化：>±100Hz
9．注入电容: 100pF
三、面板示意图及说明
1．机内电池电压指示表头
2．频率微调
3．校正电量选择
4．校正电量倍率选择
5．输出
四、原理框图
五、使用说明
打开校正脉冲发生器的后盖板,装入电池.盖好盖板.将输出的红,黑两个端子接上导线.红端子上的导线尽量短且靠近试品的高压端,黑端导线接试品的低压端,将倍率转换开关和校正电量开关置于合适的位置即可校正.调节频率微调旋钮,可使校正脉冲频率和试验电压频率成整数倍关系.使校正脉冲波形稳定。
面板上电压表是指示机内电源的情况,一般指示在8V以上才能保证正常工作,低于8V则需调换电池。
用毕将校正电量开关置于关位,切断电源!
*校正后切记将校正脉冲发生器取下!
附二：局部放电试验中的局放和干扰图例
局部放电的波形和识别图谱
A1 前言
局部放电电气检测的基本原理是在一定的电压下测定试品绝缘结构中局部放电所产生的高频电流脉冲。在实际试验时，应区分并剔除由外界干扰引起的高频脉冲信号，否则，这种假信号将导致检测灵敏度下降和最小可测水平的增加，甚至造成误判断的严重后果。
在某一既定的试验环境下，如何区别干扰信号，采取若干必要的措施，以保证测试的正确性，就成为一个较重要的问题。目前行之有效的办法是提高试验人员识别干扰波形的能力，正确掌握试品放电的特征、
局放测试仪说明书
GSJFY 局放测试仪 产品操作手册 福州亿森电力设备有限公司
尊敬的用户： 感谢您购买本公司GSJFY局放测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。 注意事项 ●使用产品时，请按说明书规范操作 ●未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。 ●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜， 要防尘、防潮、防震、防酸碱及腐蚀气体。 ●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。 本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录 一、概述 (4) 二、主要技术指标 (4) 三、系统工作原理 (7) 四、结构说明 (9) 五、操作说明 (11) 六、使用期限 (16) 七、售后服务 (16) 附一：校正脉冲发生器使用说明书 (18) 附二：局部放电试验中的局放和干扰图例 (20)
GSJFY局放测试仪 一、概述 GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。 本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。 本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。 二、主要技术指标 1.使用条件 （1）环境温度：0～40℃±2℃。 （2）相对湿度：80%以下。 （3）供电电源：220V±22V，50HZ。 （4）无剧烈震动和机械冲击。
测试仪使用说明书
测试仪使用说明书 文章来源：https://www.360docs.net/doc/1c19280554.html,/esite/detail10081083.htm 安全信息 理解并按操作规程使用仪表.如果仪表未按IDEAL公司说明使用,仪表保护性能将受到影响. 警告 未防止可能出现的电击,人身伤害或死亡,请遵循以下说明操作: 不要使用明显出现损坏,金属暴露,电极破裂的仪表,尤其注意连接器周围的绝缘性. 由于测试电极间存在高电压,所以正常使用过程中也存在电击危险. 仪表运行不正常时,不要使用,因为此时仪表保护功能可能失效. 发生电气风暴或潮湿季节时不要使用 不要在带电线缆中使用 在不装电池或后盖打开时,不要使用 出现电池低电压符号后,需马上更换电池,避免度数错误 取下电池前,需先将测试线拔下 使用合格连接器,正确选择功能与量程 不要私自拆改流速测算仪,仪表内没有需调整部件 遵守本地安全法规,并使用适当的个人防护措施. 注意 随时注意"安全第一" 电压超过30VAC或60VDC就有电击危险 使用适当的个人防护措施,如:安全眼镜,面罩,绝缘手套,绝缘靴,绝缘垫. 进行电气测量时不用使自己的身体接地 与他人协同工作 使用电极时,尽可能使手指与电极尖端保持最远距离. 设备描述 测量交/直流电压 按开机 仪表显示V AC() 选择V AC(),按1次 将测试线插入相应接口 测试线接入被测电路,仪表即显示电压值. 电阻与导通性 按开机 按2次选择 3. 将测试线插入相应接口 测试线接入不带电线路,按键 使用测试线
显示电阻值 2秒清零. 重复3～5步,测量电阻. 绝缘电阻 按开机 按选择1000V/250V或500V 将测试线插入相应接口 将被测电路与电源和所有负载断开 将测试线连接到被测线路 设置测试时间 缺省时间为30秒 按1秒后,用选择时间:1分钟～10分钟,按确认. 连通性测试:按和.屏幕显示LOCK并有声音提示.按停止测试. 7.按启动绝缘测试,屏幕显示MΩ值.保持测试线与测试点接触,泻放测试电压. 警告:显示符号时,表示设备正在被测线路充电或放电,有电击危险. 更换电池和保险丝 警告:为防止电击,在打开电池舱盖前需将测试线取下. 警告:为防止着火,必须使用用规定电压,电流和熔断速度的保险丝. 维护 用潮软布擦拭,不用使用溶剂 量程与精度 交流转换:61-795为平均值测量,有效值校准精度,测试条件23℃±5℃,相对湿度小于75% 温度系数:0℃～18℃,28℃～50℃内0.1倍影响 项目 质保条款 在正常使用及维护情况下,每款美国理想工业公司(IDEAL INDUSTRIES,以下简称:理想公司)的产品都保证从材料和工艺上没有缺陷.所有仪器主机的保修期是两年,始于交货之日.产品零部件,选件,产品修理和服务则有90天的质量担保.这个担保只适于原始买主,或理想公司授权的分销商和零售商的最终用户,不适于其它理想公司认为是由于事故或非正常操作或搬运条件而造成的被误用,替换,疏忽或损坏的产品. 对于新的或未使用的产品, 理想公司授权分销商或零售商只向最终用户提供上述保修,但不能以理想公司的名义提供更多或不同的保修.如果买主在一个国家购买产品而送到另一个国家修理,理想公司保留向买主索取修理/替换零部件的进囗费用的权力. 对有缺陷但在保修期内送达理想公司维修中心的产品,理想公司的保修责任限于以购买价退款,或免费修理,或替换,由理想公司选择其中一种方式. 欲获得保修服务,请与最近的理想公司维修中心联系,或将产品送到理想公司维修中心,请写明产品的问题,并付邮资及保险费(目的地交货). 理想公司对运输中造成的损坏概不负责.保修后,产品归还给买主,运输费预付(目的地交货).如果理想公司确定产品的损坏是由于误用,替换,事故或非正常条件下操作或搬运而造成的,理想公司将估计修理费用,并征得买主的同意才开始修理.修理之后,预付运输费,产品还给买主.买主会收到一张帐单,包括修理费和返回时的运输费(寄发地交货). 本担保书是买主仅有的和全部的补偿.它取代其它所有担保,不管是说明的还是隐含的,包括但不限于任何隐含的为某个特定目的而具有的产品可销性或合理性的担保.理想公司不负责任何或特殊的,或非直接的,或事故性的,或引发的损坏或损失,包括数据的损失,不管是由于违
局部放电检测仪原理和使用说明
局部放电测试仪 使用手册 武汉四维恒通科技有限公司
目录 安全注意事项 (3) 警告 (3) 操作注意事项 (4) 一、非侵入式局部放电活动检测 (5) 二、技术参数 (7) 三、结构布局 (9) 四、使用操作 (11) 4.1 主界面 (11) 4.2 超声波测量程序 (12) 4.3 TEV测量程序 (13) 4.4 历史数据查看 (14) 五、TEV读数说明 (16) 六、使用条件 (25) 七、符合声明 (25) 8.1 保修 (26) 8.2 范围 (26) 九、售后服务 (27)
安全注意事项 本仪器用来检测中高压(MV/HV)设备中的局部放电源。如果没有检测到放电，并不意味着中高压设备无放电活动。放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。 警告 ●本产品仅可用在地电位上使用。 ●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。 ●随时确保高压部分与仪器、探头和操作员之间的安全距离。 ●严格遵守电力系统安全规则。 ●闪电时切勿使用本产品。 ●请勿在开机后立即进行测量。 ●如环境改变，请通过重启来去除环境背景值 ●切勿对设备及探头进行机械撞击、振动、高温加热等操作。 ●切勿在易爆环境中操作本产品。 ●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接 联系厂家或代理商处理。
操作注意事项 在使用TEV型产品时，必须遵守以下几点： 1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。 2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。尽可能在离金属体30cm 以上的距离(垂直距离)使用。
局放仪的使用
TCD－9302局部放电检测仪 技术使用说明书 一、概述 TCD－9302局部放电检测仪是我公司研制开发生产的一种新型仪器。它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。该仪器是根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。 二、名词、术语 1．局部放电 局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极尖端）。 2．电荷量q 在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。 3．视在放电量校准器 视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加
之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。 校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。 视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。 校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。 4．检测阻抗 检测阻抗是拾取检测信号的装置，在使用中，应根据不同的测试目的，被试品的种类来选择合适的检测阻抗，以提高局部放电测量的灵敏度、分辨能力、波形特性及信噪比。 检测阻抗按调谐电容范围分1～12号。（见表1） 5．时间窗(门单元) 时间窗是为防止大于局部放电的干扰信号进入峰值检波电路而设计的一种电路装置。因在实际试验时，尤其是在现场做试验时，不可避免地会引入一些干扰，所以，时间窗的使用更显得重要。 时间窗的工作原理是把椭圆扫描时基分成导通(加亮区域)和截止(未加亮区域)两部分,通过改变时间窗的位置和宽度将放电脉冲置于导通(加亮区域)，干扰脉冲置于截止(未加亮区域)，此时仪表读数即为放电脉冲数值，而干扰则不论大小，皆不会影响放电脉冲数值。若此时两个时间窗同时关闭，则仪表
高压电缆局部放电试验接线及操作
GDPD-505便携式局部放电检测仪 一、概述 该便携式多功能局放带电巡检测试仪适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局部放电检测和定位。 便携式多功能局放带电巡检测试仪包括检测主机、局放检测软件、高频电流互感器（HFCT）、校准脉冲发生器、40KHz接触式超声波传感器、1 50KHz接触式超声波传感器、特高频传感器（UHF）、暂态地电压传感器（TEV）、声电一体式传感器及连接线组成。 图1.1系统组成图 二、仪器功能特点 1、便携式设计，坚固耐用，使用方便 检测主机为便携式设计，壳体坚固可靠，选用14英寸高性能笔记本电脑，系统内置20AH锂电池，无需提供外部供电可以工作长达4个小时。 2、抗干扰能力较强，检测数据准确
利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。 3、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态 超声传感器采用目前最先进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。 高频电流互感器使用高强度的铝合金构成，内部采用金属屏蔽，不仅减少了外部磁场对传感器检测精度的影响。 4、安装简单方便 非接触式超声传感器前端增加超声聚能装置，在高压电缆巡检方面操作简单而且安全。 高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。5、系统采用多通道数据采集 可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。 6、连接简单方便 系统采用统一的连接方式，传感器与主机之间选均采用BNC接口方式，便于使用。 7、软件功能强大 具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、PRPS技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，测量有效地抑制干扰脉冲信号，并同时测量两个试品或一个试品的多个测量点的局部放电信号，方便地分析局部放电信号的来源，内、外同步随意选择； 8、本软件局部放电显示结果符合IEC60270标准，可使用pC值以及m V值两种方式来显示。 三、技术指标 3.1适用范围 具备对运行中的高压电气设备进行局放带电检测、定位的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电检测和定位。 3.2产品技术规范和标准
局部放电测试仪使用的技术要求
1.试验环境 脉冲电流法局部放电测试仪（简称局放仪）的环境条件应满足以下要求：环境温度：（-20~+50）℃ 环境湿度：≤80%RH，RH为相对湿度的单位。 供电电源 局放仪的供电电源应满足以下要求： 电源电压：220（1±10%）V； 电源频率：50（1±1%）Hz。 2.外观 局放仪外观应满足以下要求： 外观整洁完好，无划痕损伤，各种标志清晰准确； 各种调节旋钮、按键灵活可靠； 有明显的铜制接地端钮且接地端直径不小于6mm； 系统软件能正常启动，所有功能模块应能正确无误地运行，符合产品说明书中的规定。 3.频带与截止频率 局放仪的频带标称值与截止频率之间的误差不应超过±5%。 4.基本误差
局放仪的基本误差应满足以下要求： a)幅值线性度Zui大允许误差不超过±5%： b)对正负脉冲响应的不对称度Zui大允许误差不超过±5%； c)量程换挡Zui大允许误差不超过±5%； d)低重复率脉冲响应幅信Zui大允许误差不超过±5%； e)脉冲序列响应Zui大允许误差满足表1的要求。 5.脉冲分辨时间 局放仪的脉冲分辨时间不应超过100us。 6.留测量灵敏度 局放仪测量灵敏度在2倍初始值（不超过1pC）激励信号下，测量值与标准值之比不应小于1. 7.脉冲重复率 局放仪的脉冲重复率Zui大允许误差不应超过±5%。 8.触发动能 局放仪不许具备内触发和外触发功能，并在不同的触发功能下正常工作。
9.稳定性 局部放电测量仪连续工作4h后，注入恒定幅值的校准脉冲信号时，其脉冲响应值的变化不应超过±5%。 10.测量阻抗 10.1局放仪技术文件中应标明测量阻抗Zui大允许工作电流，测量阻抗在通以该电流时，连续工作1h应无任何损坏。 10.2局放仪在幅值为100V的雷电冲击后，应能正常工作。 11.校准脉冲发生器 校准脉冲发生器应满足以下要求： a)校准脉冲电压波形的上升时间tr不大于60ns，下降时间tr不小于100us； b)校准电荷量Zui大允许误差以为±5%： c)校准脉冲发生器的内阻不大于100Ω； d)输出脉冲的重复频率为45Hz~200Hz。可以是固定的，也可以是可调的。 12.安全性能 12.1绝缘电阻 局放仪的电源输入端与机壳接地端间的绝缘电阻不应小于20MΩ。 12 2介电强度
南京贝谷特高频局部放电检测仪器使用说明书
南京贝谷特高频局部放电检测仪器使用说明书 xx谷特高频局部放电检测仪器它主要适用于在电气实验中电气设备它在产生局部放电时，与此同时会产生相应的电磁波，而这个产生的电磁波它也会像外传播的时候形成暂时型状态的电压信号。至于关于这个电压信号它的大小主要与实验中产生的局部电流的大小以及放电点离实验装置远近有直接的联系。而我们进行检测局部放电的时候就是主要靠这种电压信号来进行判定检测的，我们试验的时候可以根据这些限制条件进行操作。 这种局部放检测仪它不仅灵敏度高，只要将它放在你所要检测的装置或者是元件旁边，它就可以迅速地准确的检测出相应的电压信号大小，并且立即反应到显示屏上显示，让操作者可以立马知道相关信息。这种机器它检测的覆盖率十分大，可以用于我们所有的电气方面的实验，它可以检测的阻抗十分齐全完善。 这种试验仪器它一旦经过适当的输入标定的值，那么它就能够直读出放出电脉冲它的放电量，它的指针式表头和数字式表头可以进行同时显示，这样的指针式表头能按需要非常方便地选择对应的数刻度和线性的刻度进行指示，这也是针对于不同人的不同需求来进行设计的，可以更加全面的满足大多数人的需求。局部放电测试仪它是电力部门、制造厂商和科技研究院所等单位广泛进行使用的非常实用的局部放电的检测仪器。
xx谷特高频xx谷特高频局部放电检测仪器器使用说明书如下： 1、xx谷特高频局部放电检测仪器局部放电测试仪开机准备将“时基频率”选择7置于“50（内）”、“时基工作方式”5置于“椭圆”。对数线性选择开关2置于线性。电源插座33接上220V工频电源，将电源开关12按到“ON”位置，开机预热5分钟。 2、仪器校准参照图4接好线后，在未加试验电压前用JZF型校正脉冲发生器予以校准。注意：校正脉冲发生器红端子上的导线尽量短且接在试品的高压端，黑端子导线接在试品的低压端。调节“放大器增益细调”13与“放大器增益粗调”15使注入脉冲高度适当（示波屏上显示高度2cm以下）；电压、放电量数字表（3）的示数和线性、对数指针表（1）的示数与注入已知电量相符。校准完毕后，“放大器增益细调”（13）的旋钮位置不能再改变，在以后测试中放大器的频带也不能改变，必须保持与校正时相同。在校准完毕后，加试验电压前，一定要断开校正脉冲发生器与试品的连接线，以防高电压打坏校正脉冲发生器。下面以图4为例，介绍一种试验方法：例：用JZF－9或JZF－10型校正脉冲发生器注入试品两端的电量为50pC，调节GH-6209局放仪面板粗调旋钮15，在第三档调节放大器增益细调旋调13，使其表头“1”指示为50pC。去掉校正脉冲发生器，加入试验电压，此时表头1所指示值即为放电量值的大小，如大于50pC时应衰减“15”一档（“15”为放大器增
开关柜局放详解
一、产品概述 局部放电发生时，产生超声波、热、光、磁等物理现象，其中超声波会以声源为中心，以球面波形式向周围传播。手持式高压开关柜局放测试仪用接收局放产生超声波的信号来判断局部放电的存在和位置，并结合实时显示的图像和数据，快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。 二、功能特点 ● GSJFC-2000高压开关柜局放测试TEV局放波形与黄、绿、红三段警示值处于 同一界面。 ●以dBmV为单位，采用暂态地电压（TEV）和超声波检测局部放电两种方式； ●采用彩色的液晶屏，显示效果更直观，更友好； ●增设耳机监听方式，在超声波模式下，可通过耳机实现对局放信号的实时监
听； ●显示器可时时显示波形，并可存储有价值的波形，测试数据自动存储，有利于测试记录查阅以及测试数据后续分析； ●信号放大倍数大、灵敏度高；信号接收范围：有效距离15m； ●强度适中的红色激光描准，聚焦能力强，定位准确，安全可靠，简单实用； ●发现并定位铁塔上的绝缘子放电，露天电缆头的爬电。 ●使用方便，体积小，重量轻，便于携带。 三、技术指标 3.1 TEV 性能参数 ●传感器：电容性； ●测量范围：-5～60dB，步长1dB ； ●分辩率： 1dB。 3.2 超声波测量参数 ●测量范围： -11dB～ 68 dB ，步长1dB； ●分辩率： 1dB； ●传感器中心频率： 40kHz±1kHz ； ●传感器直径： 16mm。 3.3 仪器硬件指标 ●指示器：彩色背光 LCD； ●显示分辨率： 320X240； ●横向灵敏度：50us/Div ~2m s /Div； ●垂直灵敏度：4uv/Div ~400uv/Div (超声波)； 400uv/Div ~40mv/Div（TEV）；
手持式局放测试仪介绍
一、产品概述 GSJFC-4000手持式局放测试仪一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。 局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。引用标准 ➢局部放电测量GB/T 7354 ➢电力设备局部放电现场测量导则 DL/T 417 ➢高电压试验技术第一部分：一般试验要求 GB/T 16927.1 ➢高电压试验技术第二部分：测量系统 GB/T 16927.2 ➢高电压试验技术第三部分：现场试验的定义及要求 GB/T 16927.3 二、特点 1、GSJFC-4000手持式局放测试仪是一种多功能的手持仪器，轻便便于携带
2、用地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，直接显示局部放电幅度及图谱波形， 3、具有二维、三维图谱的存储以及读出功能等，较好地评估电气设备局部放电情况。 4，该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。 5、局部放电巡检仪采用了全新的外观设计，使用了目前较为流行的Androd系统，更易于操作使用， 6、集成了500万摄像头拍照功能方便进行巡检记录；RFID/WiFi/蓝牙利于 扩展物联网的应用；内部集成了放电类型库，便于对放电情况的对比核实。 1.技术参数 GSJFC-4000手持式局放测试仪
局放测试仪全解
一、产品概要 GSJFC-1000局放测试仪超声波局放巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测装置。此装置是在不停电的状态下实现判断故障隐患的位置和故障类型。装置通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。 二、功能特点 便携式设计，体积小、重量轻、携带方便，一人即可操作。
手持非接触、可视化、可听并显示波形、带电不接触检测。 可对变压站开放（露天）设备带电扫描，发现并定位各种局部放电：电晕、电弧、闪络、爬电、断线、拉弧等。 发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局放检测及定位； 在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点。 大型油浸式变压器、干式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点，如无外部放电则判断为内部放电。 高压密封气体液体的泄漏检测。 300万像素高清摄像头可轻松对焦检测故障点，并对杆塔标识及故障设备拍照。 嵌入式GPS接收器自动存储坐标数据，并提供GPS导航功能，方便查询及保存检测路径。 具有检测温度和湿度的功能，可实时检测环境温湿度。 具备数据保存功能，可以实现数据回放功能。 显示屏为彩色触摸屏，便于检测人员检测和使用。 强度适中的绿色激光描准，阳光下人眼易跟踪。 灵敏度高、具有方向性和指向性，可对线路故障准确定位。
振动测试仪使用方法说明书
振动测试仪使用方法说明书使用振动测试仪的目的是为了测量和分析物体的振动情况，以了解其结构的稳定性和振动特性，同时帮助解决与振动相关的问题。本说明书旨在引导用户正确使用振动测试仪，并提供相关的技术指导。 一、产品概述 振动测试仪是一种专业的测量仪器，通过采集和分析物体的振动信号，提供定量数据以供分析和判断。该仪器广泛应用于机械、电子、航空、能源、汽车等领域，用于检测和分析物体的振动情况。 二、安全注意事项 1. 在使用振动测试仪前，务必仔细阅读本说明书，并按照说明进行操作。 2. 使用前请检查仪器是否完好无损，若有损坏请勿继续使用，应及时维修或更换。 3. 使用过程中注意防止接触水和湿润环境，以免影响仪器性能和损坏电路。 4. 避免将振动测试仪与其他电子设备靠近，以免发生干扰或损坏现象。 5. 使用时请注意自身安全，如需拆卸或检修，请先断开电源并等待仪器冷却后进行。 三、操作步骤
1. 准备工作 a. 确保测试场地符合要求：平整、安静、无干扰。 b. 检查振动测试仪是否完好无损，包括传感器、仪器本身以及连 接线路等部分。 c. 连接振动测试仪与电源，并确保电压稳定。 d. 检查仪器的显示屏是否正常显示。 2. 连接传感器 a. 确保传感器与仪器是正确匹配的，并按照说明书连接到仪器上。 b. 检查连接是否牢固，传感器是否松动。 3. 设置参数 a. 按照具体需要设置测试参数，如采样频率、时间范围、振动幅 度等。 b. 选择合适的显示模式，比如时域显示或频域显示，以便更好地 观察和分析数据。 4. 开始测试 a. 启动振动测试仪，并等待其进行自检。 b. 将传感器放置在待测试物体的合适位置，并确保其与物体接触 良好。
振动测试仪使用说明书
振动测试仪使用说明书 一、产品概述 振动测试仪是一种用于测量机械设备或结构体振动特性的仪器。本 产品采用先进的传感技术，可精确测量振动频率、幅度和相位等参数，以帮助用户评估设备的正常工作状态。 二、安全使用须知 1. 请确保仪器和被测设备在使用前均已接地，以防止发生静电或电 击等意外情况。 2. 请在干燥、通风良好的环境中使用振动测试仪，避免仪器受潮或 受损。 3. 在使用振动测试仪时，请戴上适当的防护手套和眼镜，防止因仪 器误操作造成伤害。 4. 请勿将本产品用于禁止振动测试的场所，避免对环境造成不必要 的影响。 5. 若发现任何仪器故障或异常情况，请立即停止使用并联系售后服务。 三、仪器设置和连接 1. 将振动测试仪连接至电源，并确保电源电压与产品要求相符。
2. 使用提供的传感器将仪器与被测设备相连接。根据传感器规格和 被测设备特性，选择合适的传感器进行连接。 3. 在连接传感器前，请确保传感器及连接线路处于良好状态，避免 因连接不良造成测量结果的不准确。 四、仪器操作步骤 1. 打开振动测试仪电源开关，并等待仪器启动完成。 2. 针对被测设备进行振动测试前，可根据需要选择仪器中的不同测 量模式，并设置相应的参数，如频率范围、采样频率等。 3. 将传感器正确放置在被测设备合适的位置，确保传感器与设备紧 密贴合，并固定传感器以避免误移动。 4. 开始测量前，仪器应处于稳态状态，可以根据需要进行调零操作，以确保测量结果准确。 5. 按下开始按钮，仪器会自动开始进行振动测试，同时将数据实时 显示在屏幕上。 6. 测试完成后，可将测量结果保存或导出到计算机等外部设备进行 进一步分析和打印。 五、故障排除 1. 若仪器无法启动，请检查电源连接是否正确，并确保电源电压正常。如仍无法解决问题，请联系售后服务。
10kV高压开关柜局放测试方法
10kV高压开关柜局放测试方法 仪器一：局部放电声电波检测仪（TEV ）—对高压室内开关柜进行普测，在设备的TEV模式下，记录TEV信号的幅值和2秒内的脉冲数；在设备的超声波模式下，听耳机中的声音，记录超声波信号幅值。通过对普测数据分析，再结合其他设备的测试结果，比如定位仪和在线监测系统等，考虑现场实际情况，对开关柜的情况进行比较全面的反映。 TEV使用步骤： 1、按下开关键开机进入界面 2、选择TEV模式进入TEV测量，按左右键进入连续脉冲测量模式，用设备在高 压室的金属门上垂直水平检查3个点取中间值为背景值，用设备在开关柜的金属缝隙处垂直水平测量并记录。 3、选择Ultra Mode进入超声波模式，插入耳机和超声传感器，用传感器对准开 关柜的空气通道测试，听取是否有放电破裂的声音。 仪器二：局部放电检测定位仪（PDL1）—通过监测放电点发出的电磁波瞬间脉冲所经过的路径来确定放电活动的位置，原理是采用比较电磁脉冲分别到达每只探测器所需要的时间。装置的触发LED灯指示哪个通道先被触发，进而表明哪只探测器离放电点的电气距离较近。 PDL1使用步骤： 1、将两个探头按颜色与主机对应连接，开机。 2、将探头插入检验仪，按“Double”选择双探头模式，将探头插入校准信号 源，按下主机或者探头上的AUTO键，若主机显示(35±2)dB,且脉冲先后指示灯显示左边指示灯亮，检验完成。 3、将探头对着高压室内金属物体，按AUTO键测背景值。 4、用探头贴在开关柜面板上按AUTO键测量并记录。 5、若疑有局放信号，两探头贴面板上定位，不断移动探头直到脉冲先后指示 灯同时亮，信号源则在两探头中间。 仪器三：局部放电在线监视仪（PDM03）当高压室内存在多个放电源，且外界干扰很严重时，需要使用在线监测设备才能更好的判断。 PDM03使用步骤： 1、开机，按下SelfTset,自检会显示“No channels are connected”，用测试电缆连接各通道与测试源，若显示(31±3) dB,表示各通道良好。 2、用电缆连接主机和传感器，1、2、11、12为天线，放置测试点4个角，其余8个接传感器贴开关柜面扳上，按下Check Probes检查各通道是否连接好。 3、按下“Set-up”,显示目前存储信息、时间信息、循环测试时间，“Y”修改，“N”不修改，运行方式推荐“Location Mode”,”Alarm level”用默认值 4、设置完成后，仪器开始运行。 5、“Display Data”可显示上一测试周期的测试值 6、测试完成后，按“Exit”退出，换存储卡按“Change Card”。
SRS-全屏蔽局放及定位系统安全操作规程
SRS -全屏蔽局放及定位系统安全操作规程 文件编号： SRS -全屏蔽局放及定位系统安全操作规程 X X 电缆有限公司操作文件 XX 电缆有限公司 发布
SRS-全屏蔽局放及定位试验系统属贵重高电压成套试验设备，应由专职技术人员或操作工人经技术培训，持证上岗操作，操作使用本系统设备及仪器前请仔细阅读使用说明书及本操作规程，并遵循高电压试验有关安全条例或规程，按下述操作程序及注意事项进行局放及定位试验。 一、试验准备 1.按要求做好电缆样品试验终端，套上油杯终端，接通高压引线，电缆外屏蔽铜带及铠 装钢带均应可靠接地； 2.清理试验现场，人员退出屏蔽室并关闭电动门； 3.试验人员进入控制室，关好控制门。 二、局放仪调整设定 1.合上低压开关柜空气开关，接通总电源，此时调压器绿色指示灯亮，电压表指示电源 电压380V左右； 2.合调压器空气开关，红色指示灯亮，表示接通主电路电源及控制电源，控制台上控制 电源指示灯亮； 3.合JF2000仪器电源，调节亮度及聚焦，使示波屏上椭圆清晰可见； 4.接通定标脉冲电压U g输出，设定放电量(C q=100pF)在20pC,40pC或50pC,一般不大于 100pC; 5.调节放大器增益档及微调档。增益档设定在×4或×5档，调节微调电位器，使pC读 数为100。如定标设定在20pC,则表头读数100时为20pC，读数10时为2pC……； 6.关定标输出，放大器增益档调至×2或×3档，以防止仪器前置放大器因输入讯号过 大而受到损坏； 7.按以下程序先进行电缆样品的耐压试验，然后进行PD试验。 三、耐压试验 一般情况，电缆样品先进行2.5U0耐压试验，通过后方可进行PD测试，以防止电缆击穿损环PD测试设备及仪器。 1.定时器开关置于“关/OFF”，定时设定在规定时间方可进行升压； 2.合控制电源“合/ON”，并闭合联锁，此时绿灯及黄灯亮； 3.合高压“合/ON”，高压指示红灯亮。升励磁电压100~200V,调节电抗器铁心间隙， 注意间隙速度先快后慢，即调压器先设置于75~100V，注意高压电压表，一旦有高压输出指示，立即将调压器电压降至25V左右以降低调谐速度，调整系统谐振点； 4.逐步升高励磁电压,并不断调节间隙大小,以调整谐振点,直至达到2.5 U0试验电压值。 按标准要求： 64/110kV交联电力电缆电压值约为160kV R.M.S 26/35kV 交联电力电缆电压值约为65kV R.M.S 5.定时耐压：此时将定时器开关置于“合/ON”，开始定时，计时到规定时间，调压器
GIS局放测试规程(国网)
气体绝缘金属封闭电器(GIS)超声局部放电试验导则 — GIS超声局放检测仪测试标准 气体绝缘金属封闭电器(以下简称GIS)安装后进行现场局放试验目的是检查装配的各气室是否有局部放电产生,绝缘性能是否完好，防止意外因素(如安装错误，包装运输、贮存和安装调试中的损坏，存在异物等)导致内部故障,或者长期运行过程中产生的松动、接触不良等故障。 本试验在设备正常运行状况下测试或在GIS耐压试验中同时进行。 1、总则 1.1 适用范围 本导则适用于额定电压为66～750kV 的户内、户外型的GIS，1000KV的GIS/HGIS可参照执行。GIS 新安装部分、扩建部分及解体检修的部分及正在运行的部分均应作超声局放试验。 单独使用的SF6 罐式断路器可参照执行。 1.2 引用标准 DL/T 555一2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则 2、可能出现的绝缘缺陷类型 2.1 位置不固定的绝缘缺陷 主要是自由导电杂质和灰尘的侵入造成的。 2.2 位置固定的绝缘缺陷 位置固定的绝缘缺陷可能由以下原因造成： a.安装错误，如电极安装不良、错位等； b.装配工具和零部件遗留在设备内部； c.电极表面的损伤； d.运输中的损坏，如零件松动脱落，触头、弹簧、屏蔽罩等的移位变形等。 2.3 绝缘缺陷的位置示意图 盆式绝缘子
将上述缺陷类型大体归为几类：毛刺（壳体或导体）引起的局放；悬浮屏蔽（电位悬浮）引起的局放；自由颗粒引起的局放及绝缘子内部或表面引起的局放。 ３、试验设备 ３.1 超声局放测试仪 采用超声波的原理，是一种对于机械结构和元件检测的无损检测方法，工作频段为 10kHz-100kHz。当有放电发生时，放电信号通过行波的形式传输到壳体上，将超声传感器贴在金属壳体外接收信号，可检测放电信号的大小、频率特性等。 4、测试点选择 4.1 测试点 测试点密度：法兰之间最少1-2个点，一般选择气室的侧下方作为选点位置，母线筒选择靠近绝缘支撑部件的位置，在GIS拐臂、断路器断口处、隔离刀闸、接地刀闸、CT、PT、避雷器等处均应设置测试点。 高效率的测试至少需要2个人 4.2 测试点选择典型位置示意图 5、试验程序 5.1 运行中GIS试验 ①、测试背景噪声，应尽量避免工作环境的其他噪声干扰。 ②、将传感器放置在待测点上，传感器在使用之前应均匀涂抹专用硅胶，测量之时应尽量保持 静止状态； ③、观察连续模式图谱，与背景噪声图谱比较，如信号增长明显，由判据来区分故障类型，确 定之后颗粒故障需结合脉冲模式进行危险性评估，毛刺和电位悬浮引起的放电需结合相位模式再具体区别判定。根据声音在气室传递衰减的特性，结合GIS内部结构判断故障部位。 ④、存储数据 ⑤、软件分析
GDJF-2007数字式局部放电检测系统说明书doc
尊敬的用户： 感谢您购买本公司GDJF-2007数字式局部放电检测系统。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。 注意事项 ●使用产品时，请按说明书规范操作 ●未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。 ●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜， 要防尘、防潮、防震、防酸碱及腐蚀气体。 ●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。 本手册内容如有更改，恕不通告。
目录 一、概述 (4) 二、功能特点 (5) 三、技术参数 (6) 四、主机接线及设备使用 (8) 五、交流局部放电软件操作说明 (9) 六、注意事项 (31)
GDJF-2007数字式局部放电检测系统 一、概述 该数字式局部放电检测系统是我公司技术人员根据多年高压电气设备局放检测经验设计生产。 整套设备采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析。同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检，便于工作人员及时对高压电气设备的运行状态进行评估，为设备的维修提供了依据，也可为运行设备的故障点进行跟踪测试，大大提高高压电气设备运行的可靠性、安全性和有效性。 GDJF-2007数字式局部放电检测系统由主机、局放检测软件、电流互感器、输入单元、高压校准脉冲发生器、输入适配器、天线放大器以及连接线组成。

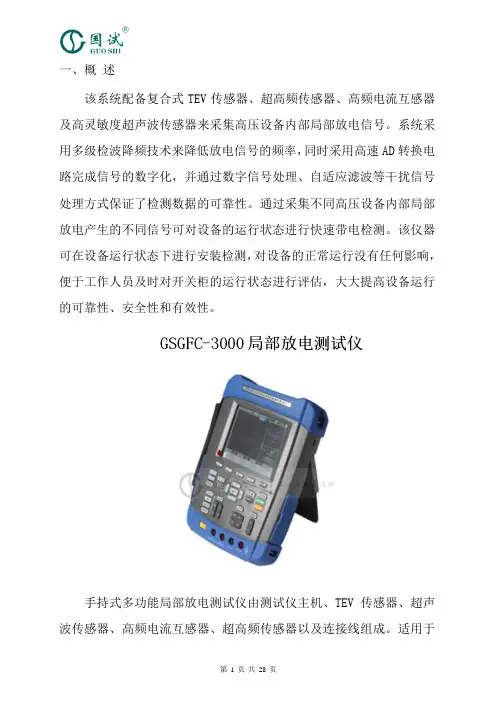

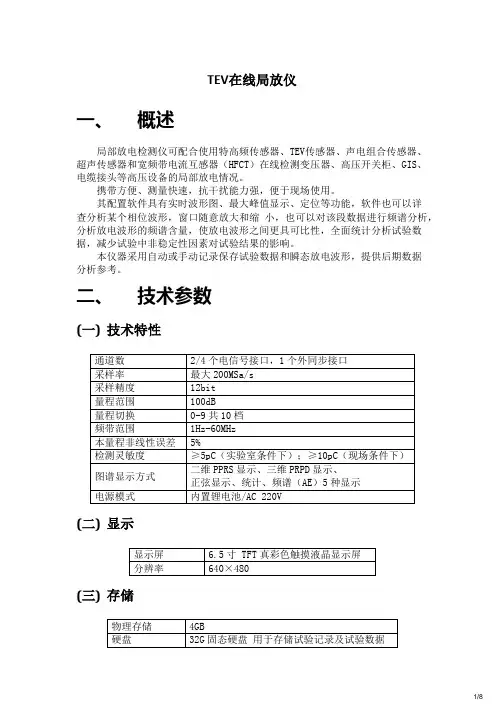

GSGFC-3000局放测试仪说明书
