1.3 直流力矩电动机

1.3.1 概述

在某些自动控制系统中,被控对象的运动速度相对来说是比较低的。例如某一种防空雷达天线的最高旋转速度为90°/s,这相当于转速15 r/min。一般直流伺服电动机的额定转速为1500 r/min或3000 r/min,甚至6000 r/min,这时就需要用齿轮减速后再去拖动天线旋转。但是齿轮之间的间隙对提高自动控制系统的性能指标很有害,它会引起系统在小范围内的振荡和降低系统的刚度。因此,我们希望有一种低转速、大转矩的电动机来直接带动被控对象。

直流力矩电动机就是为满足类似上述这种低转速、大转矩负载的需要而设计制造的电动机。它能够在长期堵转或低速运行时产生足够大的转矩,而且不需经过齿轮减速而直接带动负载。它具有反应速度快、转矩和转速波动小、能在很低转速下稳定运行、机械特性和调节特性线性度好等优点。特别适用于位置伺服系统和低速伺服系统中作执行元件,也适用于需要转矩调节、转矩反馈和一定张力的场合(例如在纸带的传动中)。

1.3.2 结构特点

直流力矩电动机的工作原理和普通的直流伺服电动机相同,只是在结构和外形尺寸的比例上有所不同。一般直流伺服电动机为了减少其转动惯量,大部分做成细长圆柱形。而直流力矩电动机为了能在相同的体积和电枢电压下产生比较大的转矩和低的转速,一般做成圆盘状,电枢长度和直径之比一般为0.2 左右;从结构合理性来考虑,一般做成永磁多极的。为了减少转矩和转速的波动,选取较多的槽数、换向片数和串联导体数。

总体结构型式有分装式和内装式两种,分装式结构包括定子、转子和刷架三大部件,机壳和转轴由用户根据安装方式自行选配;内装式则与一般电机相同,机壳和轴已由制造厂装配好。

图1 - 28 直流力矩电动机的结构示意图

1.3.3 为什么直流力矩电动机转矩大、转速低

如上所述,力矩电动机之所以做成圆盘状,是为了能在相同的体积和控制电压下产

生较大的转矩和较低的转速。 下面以图 1 - 29 所示的简单模型, 粗略地说明外形尺寸变化对转矩和转速的影响。

1. 电枢形状对转矩的影响

由1.2 节给出的电磁转矩公式(1 - 2), 得到图 1 - 29(a)时的电磁转矩为

1-38

式中, Na 为图 3 - 29(a)中电枢绕组的总导体数; Bp 为一个磁极下气隙磁通密度的平均值; la 为图 1 - 29(a)中导体在磁场中的长度, 即电枢铁心轴向长度; ia 为电枢导体中的电流; Da 为图 1 - 29(a)中电枢的直径。

图 1 - 29 电枢体积不变的条件下, 不同直径时的电枢形状

因为电枢体积的大小, 在一定程度上反映了整个电动机的体积, 因此可以在电枢体积不变的条件下, 比较不同直径时所产生的转矩。如果把图中电枢的直径增大 1 倍, 而保持体积不变, 此时电动机的形状则如图 1 - 29(b)所示, 即该图中电枢直径Db=2Da, 电枢长度lb=la/4。

假定两种情况下电枢导体的电流一样, 那末两种情况下导体的直径也一样, 但图(b)中电枢铁心截面积增大到图(a)的 4 倍, 所以槽面积及电枢总导体数Nb 也近似增加到图(a)的 4 倍, 即Nb=4Na 。 这样一来, 乘积Nblb=4Na ·la/4=Nala 。 也就是说, 在电枢铁心体积相同, 导体直径不变的条件下, 即使改变其铁心直径, 导体数N 和导体有效长度l 的乘积仍不变。 据此, 我们可以得到图 (b)时的电磁转矩为

2.电枢形状对空栽转速的影响

已知一个极下一根导体的平均电势

2

a a a p a a D i l B N T

式中,Bp为一个极下气隙的平均磁通密度;l为导体在磁场中的长度;v为导体运动的线速度,或电枢圆周速度;n为电机转速;D为电枢铁心直径。

如果电枢总导体数为N,若一对电刷之间的并联支路数为2,则一对电刷所串联的导体数为N/2,这样,刷间电势为

3-39

在理想空载时,电动机转速为n0,电枢电压Ua和反电势Ea相等。因此, 由式(1 - 39)可得

已知当电枢体积和导体直径不变的条件下,Nl的乘积近似不变。所以,当电枢电压和气隙平均磁通密度相同时,理想空载转速n0和电枢铁心直径近似成反比。即电枢直径越大,电动机理想空载转速就越低。

从以上分析可知,在其他条件相同时,如增大电动机直径,减少其轴向长度,就有利于增加电动机的转矩和降低空载转速。这就是力矩电动机做成圆盘状的原因。

1.3.4 直流力矩电动机性能特点

1. 力矩波动小,低速下能稳定运行

力矩电动机重要性能指标之一是力矩波动,这是因为它通常运行在低速状态或长期堵转,力矩波动将导致运行不平稳或不稳定。力矩波动系数是指转子处于不同位置时,堵转力矩的峰值与平均值之差相对平均值的百分数。力矩波动的主要原因是由于绕组元件数、换向器片数有限使反电势产生波动,电枢铁心存在齿槽引起磁场脉动,以及换向器表面不平使电刷与换向器之间的滑动摩擦力矩有所变化等。

结构上采用扁平式电枢,可增多电枢槽数、元件数和换向器片数;适当加大电机的气隙,采用磁性槽楔、斜槽等措施,都可使力矩波动减小。

2. 机械特性和调节特性的线性度

在前面所述的直流电动机机械特性和调节特性是在励磁磁通不变的条件下得出的。事实上,与直流发电机一样,电动机中同样也存在着电枢反应的去磁作用,而且它的去磁程度与电枢电流或负载转矩有关,它导致机械特性和调节特性的非线性。为了提高特性的线性度,在设计直流力矩电动机时,把磁路设计成高度饱和,并采取增大空气隙等方法,使电枢反应的影响显著减小。

3. 响应迅速,动态特性好

由 1.8 节可知,决定过渡过程快慢的两个时间常数是机电时间常数τj和电磁时间常数τd。虽然直流力矩电动机电枢直径大,转动惯量大,但由于它的堵转力矩很大,空载转速很低,力矩电动机的机电时间常数还是比较小的,这样,其电磁时间常数τd相对变大。已知τd=La/Ra,其中电枢绕组电感La主要取决于电枢绕组的电枢反应磁链。可以证明,增加极对数可以减少电枢反应磁链。

所以,为减小电磁时间常数,提高力矩电机的快速反应能力,采用了多极结构,如图1 -28 所示。此外,力矩电动机的饼式结构有利于将电动机的轴直接套在短而粗的负载轴上,从而大大提高了系统的耦合刚度。

4. 峰值堵转转矩和峰值堵转电流

因为电枢磁场对主磁场的去磁作用随电枢电流的增加而增加,故而峰值堵转电流是受磁钢去磁限制的最大电枢电流。与其相对应的堵转转矩称为峰值堵转转矩,它是力矩电机最大的堵转转矩。

需要指出,由于电机定子上装有永久磁钢,所以在拆装电机时,务必使定子磁路处于短路状态。即取出转子之前,应先用短路环封住定子,再取出转子,否则, 永久磁钢将失磁。如果使用中发生电枢电流超过峰值堵转电流,使电机去磁,并导致堵转转矩不足时,则必须重新充磁。

YLJ系列力矩电机简介

YLJ系列力矩电机简介 YLJ、YDLJ系列力矩三相异步电动机是一种具有软机械特性和宽调速的范围的 特种电机。当负载增加时,电动机的转速能自动的随之降低,而输出力矩增加,保持与负载平衡。力矩电机的堵转转矩高,堵转电流小,能承受一定时间的堵转运行。由于转子电阴高,损耗大,所产生的热量也大,特别在低速运行和堵转时更为严重,因此,电机在后端盖上装有独立的轴流或离心式风机(输出力矩较小100机座号及以下除外),作强迫通风冷却,力矩电机配以可控硅控制装置,可进行调压调速,调速范围可达1:4,转速变化率≤10%。本系列电机的特性使其适用于卷绕,开卷、堵转和调速等场合及其他用途,被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。 应用范围 一、卷绕: 在电线电缆、纺织、金属加工、造纸等加工时,卷绕是一个十分重要的工序。产品卷绕时卷筒的直径逐渐增大,在整个过程中保持被卷产品的张力不变十分重要,因为张力过大会将线材的线径拉细甚至拉断,或造成产品的厚薄不均匀,而张力过小则可造成卷绕松驰。为使在卷绕过程中张力保持不变,必须在产品卷绕到卷盘上的盘径增大时驱动卷筒的电机的输出力矩也增大,同时为保持卷绕产品线速度不变,须使卷盘的转速随之降低,力矩电动机的机械特性恰好能满足这一要求。图一、为卷绕工序示意图、典型力矩电机转矩-转速特性与卷绕张力的匹配曲线。在力矩电机1/3~2/3N0转速范围内(卷径比1:2)二条曲线相交的阴影部份,卷绕特性最为理想,这时P=F·V=常数即T·n=常数(P:功率、F:张力、V线速度、T:力矩、n:电机转速)。对于卷径比1:3、1:4或更大时,在一定程度上也能达到控制张力的要求,只是精度稍差,对卷径比大且张力控制精度要求较高的场合,可选用双速或三速力矩电机来达到。 通常每台设备生产的品种和规格较多,在材料和规格变化时,所要求的张力和转速也不同,这时可利用调压装置调节电机端电压,即可达到增减电机输出力矩的目的。图二、为不同电压力矩电机特性曲线族,此时输出力矩与电压的关系为 TαU2。 力矩电机卷绕时具有优点: 1.从空盘到满盘过程中张力保持稳定。 2.张力调节方便,一次调节后能正确重复。 3.结构可靠,维护方便,控制,操作简便, 成本低。 二、开卷(制动恒功率特性) 开卷亦称松卷、放卷、放线等,见图三。在工业生产中,有时需要把卷绕在滚筒上的产品输送到下一个工序。在输送过程中,要求施于产品一个与传动方向相反的张力,同时要求随着筒径的变化,而保持产品传动的线速度和反张力恒定,这就要求电机具有制动恒功率特性。利用力矩电机在制动状态的机械特性,见图四,把已成卷的产品松开后再加工,可防止产品在开卷过程中因时松时紧而影响质量。其原理同于卷绕时一样分析。 三、无级调速 力矩电机的机械特性很软,当负载增加时,电机的转速降低,输出力矩增加,而输出力矩是正比于电压的平方。如果负载固定,则电机的转速将随电压变化而变化,如图五所示。因此在负载恒定的装置上,只要通过调压装置改变电机的输入

直流力矩电动机

1.3 直流力矩电动机 1.3.1 概述 在某些自动控制系统中,被控对象的运动速度相对来说是比较低的。例如某一种防空雷达天线的最高旋转速度为90°/s,这相当于转速15 r/min。一般直流伺服电动机的额定转速为1500 r/min或3000 r/min,甚至6000 r/min,这时就需要用齿轮减速后再去拖动天线旋转。但是齿轮之间的间隙对提高自动控制系统的性能指标很有害,它会引起系统在小范围内的振荡和降低系统的刚度。因此,我们希望有一种低转速、大转矩的电动机来直接带动被控对象。 直流力矩电动机就是为满足类似上述这种低转速、大转矩负载的需要而设计制造的电动机。它能够在长期堵转或低速运行时产生足够大的转矩,而且不需经过齿轮减速而直接带动负载。它具有反应速度快、转矩和转速波动小、能在很低转速下稳定运行、机械特性和调节特性线性度好等优点。特别适用于位置伺服系统和低速伺服系统中作执行元件,也适用于需要转矩调节、转矩反馈和一定张力的场合(例如在纸带的传动中)。 1.3.2 结构特点 直流力矩电动机的工作原理和普通的直流伺服电动机相同,只是在结构和外形尺寸的比例上有所不同。一般直流伺服电动机为了减少其转动惯量,大部分做成细长圆柱形。而直流力矩电动机为了能在相同的体积和电枢电压下产生比较大的转矩和低的转速,一般做成圆盘状,电枢长度和直径之比一般为0.2 左右;从结构合理性来考虑,一般做成永磁多极的。为了减少转矩和转速的波动,选取较多的槽数、换向片数和串联导体数。 总体结构型式有分装式和内装式两种,分装式结构包括定子、转子和刷架三大部件,机壳和转轴由用户根据安装方式自行选配;内装式则与一般电机相同,机壳和轴已由制造厂装配好。 图1 - 28 直流力矩电动机的结构示意图 1.3.3 为什么直流力矩电动机转矩大、转速低 如上所述,力矩电动机之所以做成圆盘状,是为了能在相同的体积和控制电压下产

力矩电机控制器 工作原理

本控制器为代替三相自耦变压器,而专门设计的一种先进的全电子化控制装置,能工作在电阻、电感性负载。广泛适用于五金机械塑料、电线、电缆、绳网、印刷、造纸、纺织、印染、化疑纤、橡绞、电影胶皮等各种机械、机电行业。 与三相自藕调压器相比较,本控制器由于采用了电子调节,无触点磨损,电压调节平衡,起动性能好,本控制器具有体积小、重量轻、效率高、发热小、节约能源(经测定平均节能17%以上),使用寿命长、安装、维修方便。 二、工作条件: 1、环境温度:-25℃~+55℃。 2、空气相对湿度:≤85%(20℃±5℃)。 3、无显著冲击震动外。 4、工作电压:三相电压交流380V、220V(±10%)。 5、50~60HZ。 三、工作原理: 三相调压器调速控制器主回路采用进口双向可控硅,改变可控制硅的开放角大小,就能使电机或其它负载的工作电压从0至375V连续可调,也就实现了平衡地调压调速过程,以满足不同生产的工艺要求。 在可控硅控制电路中采用了三相同步集成模块,加入了电流正反馈,构成一个闭环控制系统。既提高了力矩电机的机械性硬度,又改善了力矩电机在低电压时的起动性能,同时还提高了力矩电机的过载能力,扩大了力矩电机的使用范围。为了使调速过程尽快进入稳定状态,在控制回路中还加入了电压反馈,以提高控制器的技术性能。 四、使用方法: 接线说明:请严格按以下接线示意图接线,D1、D2、D3三点为控制器的输出端,接力矩电机的电源线柱W1V1U1(Ⅱ型力矩电机必须为Y接法及星型接法,电机中性点W2V2U2必须严格接电源零线N,否则,本控制器无法正常工作或烧毁本装置。) 1、调速旋钮旋至零位。 2、接通总电源,打开控制器开关。(指示灯亮) 3、整好面板上反馈设定按键。(一般不需调节,出厂时已按常规设定好,可适用不同启动电压的力矩电机)。 4、调节调速电位器旋钮,使电机达到你所需的速度。

分装式直流力矩电机安装说明

分装式直流力矩电机安装说明 定兴县宇捷直流力矩电机制造有限公司 2012-05-23

分装式直流力矩电机安装示例 分装式直流力矩电机因其具有有效融入系统设计,体积小重量轻和力矩电机的以下优点,被广泛应用于数控平台、测控台、云台、机器人高精度传动机构等场合,一些用户由于对力矩电机的使用比较生疏,不太了解分装式直流力矩电机的安装特点,根据我公司产品的特点简要的对力矩电机的安装进行说明,具体过程见下文。 直流力矩电机的特点: ?可以为理想的定位和速度控制系统提供超低转速和高扭矩,或高的响应速度和最佳转矩; ?无框安装模式和可选的大的转矩范围; ?高转矩惯量比,快速启动/停止和高加速度; ?高转矩功率比,低功率输入要求; ?低电气时间常数为优良的命令响应所有运行速度; ?线性转矩响应输入电流和速度,没有死角; ?长期运行可靠性; ?精度高,即使在极低转速也无需齿轮系统; ?运行安静、平稳 ?设计紧凑、适应性强; ?可按要求设计包括永磁材料,叠片槽数,铁芯厚度,供电电压等。

分装式直流力矩电机与连接设备的部件分解示意图: 如上图所示: 直流力矩电机的分装式结构由电机定子、电机转子、电刷架三部分组成,因本产品采用稀土高强磁性材料,转子装入定子时冲击力较大,安装前应先将电刷架从定子上卸下,以防止转子撞坏电刷组件。 分装式电机的安装一般采用一侧轴承支撑的结构,或由设备上的主轴直接连接,如上图所示,即为设备主轴支撑电机转子,设备外壳支撑电机定子的结构。 分装式直流力矩电机的装配 有两种方法:一种是顺序装配, 一种是整体装配。 顺序装配的方法及步骤如下: 安装电机定子: 将定子安装到设备外壳上,要求 此时设备上的支承轴和轴承已经 安装就位,定子的安装方向是有 电刷架安装孔的一侧朝外。方法 如图所示:

直流力矩电机的应用

永磁式直流力矩电动机是属于直流伺服电机的一类,被广泛应用于高速定位系统、低速大扭矩转速控制系统、最佳扭矩在高速度的定位,速度,或张紧系统。 1、直流力矩电机的特点: ?外形为扁平的盘型,直径达而长短; ?可以为理想的定位和速度控制系统提供超低转速和高扭矩,或高的响应速度和最佳转矩; ?无框安装模式和可选的大的转矩范围; ?高转矩惯量比,快速启动/停止和高加速度; ?高转矩功率比,低功率输入要求; ?低电气时间常数为优良的命令响应所有运行速度; ?线性转矩响应输入电流和速度,没有死角; ?长期运行可靠性; ?精度高,即使在极低转速也无需齿轮系统; ?运行安静、平稳 ?设计紧凑、适应性强; ?可按要求设计包括永磁材料,叠片槽数,铁芯厚度,供电电压等。 2、直流力矩电机的主要名词解释、及与一般直流电机的区别: 1. 主要名词解释: 1、峰值堵转转矩:直流力矩电动机受永磁材料去磁限制的最大电流时,所获得的有效转矩, 一般表示为Mf,单位为N.m; 2、峰值堵转电压:直流力矩电机产生峰值堵转转矩时施加在电机两端的电压,一般表示为Uf, 单位为V; 3、峰值堵转电流:直流力矩电机产生峰值堵转转矩时的电枢电流,一般表示为If,单位为A; 4、峰值堵转控制功率:直流力矩电动机产生峰值堵转转矩时的控制功率,一般表示为Pf,单 位为W; 5、连续堵转转矩:直流力矩电机在某一堵转状态下其稳定温升不超过允许值,并可以长期工 作,此状态下产生的转矩被称为连续堵转转矩,一般表示为Mn,单位为N.m; 6、连续堵转电压:直流力矩电机产生连续堵转转矩时施加在电机两端的电压,一般表示为Un, 单位为V; 7、连续堵转电流:直流力矩电机产生连续堵转转矩时的电枢电流,一般表示为In,单位为A; 8、连续堵转控制功率:直流力矩电动机产生连续堵转转矩时的控制功率,一般表示为Pn,单

力矩电机技术水平分析及关键技术

力矩电机技术水平分析及关键技术 沈阳机床集团 技术中心 立式加工中心项目组 2006年10月

–Firstly—力矩电机简介及技术分析 力矩电动机(torque motor),也有人翻译为扭矩电机,力矩电动机与直线电动机相似,为基于同步传动技术的直接驱动电动机.与直线电动机的高速度不同的是,力矩电动机经常工作在较低的速度,并且在这种较低的额定转速下输出很高的扭矩. 它本质是低速大扭矩的伺服电动机,与我们熟悉的伺服电机分类相同,分为直流,无刷直流,正弦交流几种。 a.永磁直流力矩电动机技术 永磁式直流力矩电机属于低速直流伺服电动机,通常使用在堵转或低速情况下。 其特点是堵转力矩大,空载转速低,不需要任何减速装置可直接驱动负载,过载能力强。长期堵转时能产生足够大的转矩而不损坏。广泛应用于各种雷达天线的驱动、光电跟踪等高精度传动系统、以及一般仪器仪表驱动装置上。 2专利技术: 目前国内外关于直流永磁力矩电动机的专利文献主要针对电动机的结构,以及槽极数的设计,其发展趋势是使该类力矩发动机的结构更紧凑、力矩更大。其中美国专利US5990584(公开日:1999-11-23)涉及一种永磁直流力矩电动机,其定子安装在基座上悬臂中,并嵌套在一个杯形转子中。其永磁体贴在转子的内部,定子铁心外部由线圈直接包成网状,可加工成片状或薄板状。磁极片具有缩短的电极靴表面与转子磁体形成放射形的间隙。磁极片向轴向和横向扩展,轴向磁极片的扩展部分可提供给定电动机所有的磁通量,无需再增加电流的安培。 国内实用新型95218685.3(公开日:1996.12.18)也涉及一种大力矩直流电动机,转子采用双数正槽,单层绕组,换向片至少6片,使转子产生的磁场与定子磁场的磁轴交角小于直角(30-45°)。具有起动力矩大,机械加工容易,省工省料,制造维修方便,工作可靠,过负荷能力强,使用寿命长等特点。 2产品介绍: 国外永磁直流力矩电动机的主要生产厂商有美国Kollmorgen公司、Poly-Scientific公司、英国Muirhead Aerospace等公司,设计生产了各种型号的永磁直流力矩电动机,其中美国Kollmorgen公司的直流力矩电机由永磁场和绕线式电

交流力矩电机控制器的电路原理与检修

交流力矩电机控制器的电路原理与检修 交流力矩电机控制器的电路原理与检修 一、交流力矩电动机性能简述 力矩电动机,又分为交流力矩电动机和直流力矩电动机,在电路结构上与一般的交、直流电动机相类似,但在性能上有所不同。本文以交流力矩电机控制器的原理和检修内容为重点。交流力矩电动机转子的电阻比变通交流电动机的转子电阻大,其机械特性比较软。对力矩电机的使用所注重的技术参数主要是额定堵转电压、额定堵转电流和额定堵转电流下的堵转时间等。 力矩电动机是一种具有软机械特性和宽调速范围的特种电机,允许较大的转差率,电机轴不是像变通电机一样以恒功率输出动力而是近似以恒定力矩输出动力。当负载增加时,电机转速能随之降低,而输出力矩增加;力矩电动机的堵转电流小,能承受一定时间的堵转运行。配以晶闸管控制装置,可进行调压调速,调整范围达1:4;力矩电动机适用于纺织、电线电缆、金属加工、造纸、橡胶塑料以及印刷机械等工业领域,其机械特性特别适用于卷绕、开卷、堵转和调速等工艺流程。 早期对力矩电动机的调速和出力控制,是采用大功率三相自耦变压器,来调节力矩电机的电源电压,电力电子技术相对成熟后,逐步过渡到采用晶闸管调速(调压)电路和变频器调速(调频),实施对力矩电动机的调速控制。交流力矩电动机的晶闸管调速控制器,与一般的三相晶闸管调压电路(主电路结构和控制电路)是相同的,只不过驱动负载有所不同而已。有的设备在控制环节引入电流或电压负反馈闭环控制,改善了起动和运行性能,也提高了机械特性硬度。 2 、一款最简单的力矩电动机控制器 _此主题相关图片如下,点击图片看大图: 图1 HDY-2型力矩电机控制器 这是一款适用于额定堵转电流12A以下小功率三相力矩电动机的控制器电路,整机电路安装于一个小型机壳内,机器留有6个接线端子,三个为电源进线端子,三个为电机接线端子。主电路采用双向晶闸管BT139(三端塑封元件),工作电流16A,耐压600V,触发电流≤50mA。两只双向晶闸管串接于L1、L2电源支路,L3直通,省去了一只双向晶闸管。因为三相电源经负载互成回路,只对两相电源进行移相调压控制,即改变了三相输出电压。移相触发电路和调光台灯的控制思路相同,用R、C积分电路与双向触发二极管相配合,提供双向晶闸管每个电网周期内正、负半波的两个触发电流,实现交流调压。470k电位器为双联电位器,调节时使两只双向晶闸管的控制角同步变化,使输出三相电压平衡。 〔故障实例1〕HDY-2型力矩电机控制器,工作不正常,检测为输出电压不平衡。U、W之间输出电压为380V。检查发现L1电源所接双向晶闸管BT139击穿损坏,失去调压功能,导致三相输出电压不平衡。 晶闸管调压电路中,发现1000V以下截止电压的器件,较易发生击穿损坏故障。BT139为截止电压600V的管子,处于交流电压峰值500V的边缘,虽然实际上有200V的截止电压余量(标定击穿电压值尚有100V富裕量),若用于优质电网(未被污染,电压呈较好的正弦波),一般没有问题。但问题是现在的电网,因非线性整流设备的大量安装和应用,好多地区电网波形畸变已相当严重,这使得晶闸管调压设备的运行(电气)环境变得恶劣,设备本身的应用,又反过来加剧了电网的劣变。用户和供应厂商,往往又出于成本的考虑,省掉了安装该类设备必须追加的输入电抗器!所以导致晶闸管调压设备的高故障率,表现为耐电压稍低的晶闸管模块屡被击穿! 遇有此类故障,须尽量更换反向耐压值高的管子。对于屡损晶闸管的场所,应追加输入电抗器,以改善电网供电质量。 更换损坏晶闸管器件,在三相供电回路中串入了3只由XD1-25扼流圈代作的三相电抗器,交付用户使用后,晶闸管击穿的故障率大为降低。

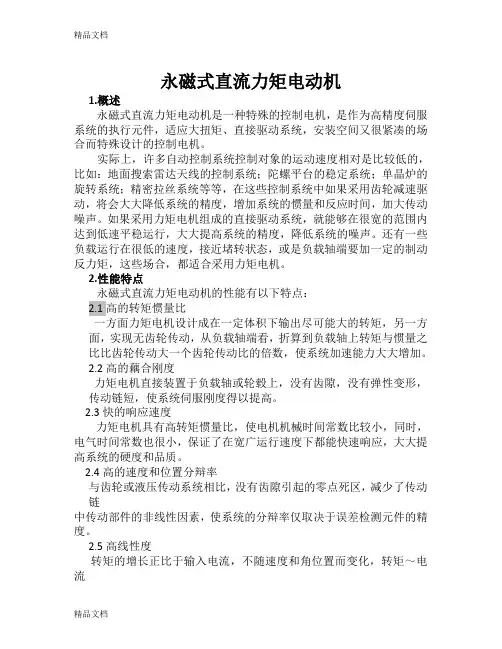

《直流力矩电机》
