开关电源类型及分类方法

开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本

都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一

输出功率点上，反而高于开关电源，这一成本反转点。随着电力电子技术的

发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输

出电力端移动，这为开关电源提供了广泛的发展空间。

开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新

技术产品的小型化、轻便化。另外开关电源的发展与应用在节约能源、节约

资源及保护环境方面都具有重要的意义。

现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。

这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关

开关电源原理分类与布线规则

开关电源原理及分类 1、12V/5V两路输出开关电源. （1)原理图设计（参考PI软件给出的解决方案）（拓扑图）采用反激式。主回路—开关电源中，功率电流流经的通路。主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件,以及供电输入端和负载端。开关电源（直流变换器)的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型,以及工作原理，具有极其重要的意义。开关电源主回路可以分为隔离式及非隔离式两大类型。 1。非隔离式电路的类型：非隔离——输入端及输出端电气相通，没有隔离. 1。1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）及输入端、输出端、电感器L、负载RL四者成串联连接的关系。开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电,并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路,对负载R继续供电，从而保证了负载端获得连续的电流。串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。例如buck拓扑型开关电源就是属于串联式的开关电源 c:\iknow\docshare\data\cur_work\

上图是在图1-1—a电路的基础上,增加了一个整流二极管和一个LC滤波电路。其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上,对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R 提供能量输出；D是整流二极管,主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路. 在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL 由反电动势eL的正极流出,通过负载R,再经过续流二极管D的正极，然后从续流二极管D 的负极流出，最后回到反电动势eL的负极。对于图1-2，如果不看控制开关T和输入电压Ui，它是一个典型的反г型滤波电路,它的作用是把脉动直流电压通过平滑滤波输出其平均值。串联式开关电源输出电压uo的平均值Ua为： 1.2. 并联式结构并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T)及输出端负载成并联连接的关系。开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电;当开关管T关断时，续流二极管D导通,输入端电源电压及电感器L中的自感电动势正向叠加后,通过续流二极管D对负载R供电，并同时对电容器C充电。

现今家庭教育的四种类型完整版

现今家庭教育的四种类型 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

现今家庭教育的四种类型家庭教育是社会中很重要的课题，但绝大多数父母都未接受正式训练，学习如何做好父母的角色。夫妻双方来自不同的家庭，有着不同的文化背景、不同的成长经历、不同的价值观，因此形成在家庭教育方面不同的态度和理念。多数父母都是用自然的方式与孩子沟通，甚至是从自己的父母身上学习如何做父母。传统的父母一般有以下几种类型：一是“讨好型”。这类父母希望孩子幸福开心，不希望孩子有负面情绪，认为满足孩子是正常的、孩子长大自然懂事，因此容易满足孩子提出的需求，事事以孩子为中心，孩子生气时，家长会试图逗孩子开心，结果导致孩子的需求越来越高，孩子没有界限的概念，会越来越任性，认为得到的都是理所当然。子女提出需求，母亲也会问：“考得好是应该的，为什么还要奖励？”可当子女有更强烈的愿望表达时，她也会满足孩子，没有了解孩子需求背后的动机。二是“说教型”。这类父母希望孩子的行为符合社会行为准则，希望孩子成功，认为孩子做得好是应该的。他们有严格的行为规条，当孩子的行为与之不符时，就会讲他们认为对的道理，他们往往更关注事情的结果，而不关注孩子的情绪。结果可能导致孩子得不到认同和肯定、缺乏自信；容易在父母与孩子之间产生对抗和愤怒的情绪，影响亲子关系往更差的方向发展。有时，妻子的丈夫倾向于这种类型。他认为子女“读书用功是应该的”，当子女做得不对，就会严厉

地批评，他也没有去欣赏和肯定孩子做得好的地方，关注孩子的情绪，协助孩子建立自信。三是“冷漠型”。这类父母抱着“一切顺其自然”的想法，他们虽然心里也爱孩子，但觉得知道他安全就足够了，他们相信孩子有孩子的世界，干涉也没用。在这样的思想指导下，这类父母往往对孩子的行为和情绪采取“不关注、不干涉”的做法。这样做的结果可能导致孩子得不到适当的引导，没有安全感，不知如何与外界沟通，也有可能变得有侵略性，或者出现自闭的症状。四是“体罚型”。这类父母相信“孩子不打不成材”，做父母的就要有父母的权威才行。孩子有负面情绪或行为不符合其标准时，他们会斥责、甚至打骂孩子，结果可能导致孩子自尊受挫，自信心严重不足，常有耻辱、不值得存在的痛苦感受，甚至可能产生自虐或暴力倾向。以上四种类型的分类也不是绝对的，有些父母也有可能是两种或多种类型的混合，比如偏向“说教型”但有时也显示出“体罚型”的特点。但毋庸置疑的是，哪一种类型的教育方法都有各自的优缺点，作为父母应该关注孩子的成长，为他们健全的人格发展创造出一个温馨、平衡的环境。实例：（由于未得到本人同意，故不提姓名） PS：欢迎转载，切勿剽窃某家庭的子女今年6周岁，刚刚上1年级。可开学不久，夫妻二人就在对孩子的教育方法上出现了比较大的分歧。妻子对孩子比较宽容，而丈夫却对孩子特别严

开关电源入门必读：开关电源工作原理超详细解析

开关电源入门必读：开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图

配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。第2页：看图说话：图解开关电源下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。图3：没有PFC电路的电源图4：有PFC电路的电源通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

开关电源和线性电源的优点和缺点对比(特制材料)

开关电源和线性电源的优点和缺点对比开关电源是相对线性电源而言的，线性电源是利用功率半导体器件的线性工作区，通过调节线性阻抗来达到调节输出的目的；而开关电源是利用功率半导体器件的饱和区通过调整他的开通时间或频率来达到调节输出的目的。其优点是： 1、效率较高，体积小。由于开关电源的电压控制是利用功率半导体器件的饱和区通过调整他的开通时间或频率达到的，所以就不存在铁损和铜损，元器件的损耗可以忽略不计，比较变压器而言效率较高；由于它只有元器件和电路板，因而体积就会很小，重量也较轻。 2、电压输入范围宽。一般可达到160V-270之间。但它的缺点更是它致命的： 1、开关电源看着小巧，功率和磁心变压器以及控制方式有关，电磁干扰大，纹波系数大。尤其有音频、视频的范畴内，对电磁干扰非常敏感，在音频表现为音色不纯厚，可能会有丝丝声；在视频表现为，图像可能会有细小的纹波，不细腻。 2、设计复杂，维护维修不方便。往往越是复杂的设备出现的问题的可能性就越大，而且开关电源一旦出现问题，一般非专业人士是维修不了的，找别人维修，费用又太高，还不如废弃掉。 3、体积小是开关电源的优点，但设计不好就成为它的缺点了。为了追求更小，一大把元器件挤在一个小壳子里,散热不好,我们以前用的当中也出现过外壳变形的现象。 4、开关电源的元器件在选择上也不是很规范,这是国产开关电源的通病。国家有关质检部门检验市场上的开关电源发现，有过半数的不合格，这其中还包括进口开关电源。

5、最大的一点就是抗雷击能力非常低。在监控系统中，遭遇雷击的可能也非常大，主要表现为从电源串入，直接雷击的可能性非常小。一旦220V的电压突然变高，开关电源在瞬间就被烧毁。前段时间的一个监控系统中，在一个雷过后，监控总闸跳了，再合上闸后，大部分摄像机还正常工作，一部分监视器显示无视频信号。经检查发现，无视频信号的全部都是开关电源（施工时有的地方安装不方便，就用了开关电源），最后又在摄像机杆上安装上了电源箱，换上了变压器电源。变压器电源（也就是线性电源）也有以下几个优缺点：其缺点是： 1、效率低。由于变压器是一个“电——磁——电”的转换过程，避免不了存在铁损和铜损，效率低。 2、输入范围窄。一般只有200V—240V之间吧，小于这个范围，输出电压不够，大于这个范围，变压器可能就会烧毁。这个电压范围绝大多数的场合是够用的，不必去过多的考虑。再者变压器体积较开关电源大，笨重。优点： 1、线性的看着笨重，功率完全取决于变压器和调整管，效率虽低但是不会引入额外的干扰，也就是说电磁干扰小，纹波系数很低，可忽略不计。对于监控来说，没有比这个优点还要好的了，图像质量的好坏与电源的关系非常大。尤其对于小幅值的模拟信号（音频源和视频源等）对电源的要求非常高，所以一些发烧音响中的电源都采用变压器而不用开关电源。 2、稳压率高、设计简单，维修维护非常方便，出现故障，稍懂电子的技术人员就能维修，维修成本比开关电源少得多。

九种不同类型的原生家庭教学内容

九种不同类型的原生家庭

九种不同类型的原生家庭 1、完美主义：你的爸妈一直是要逼着你做超过你自己的能力的事。在这种家庭中长大的人，情绪是焦虑，行为是强迫性的，语言是“必须要···应该要···”，做得到也是焦虑的紧张的，做不到会自卑沮丧。他不能犯错的，他对自己这样，对爱人孩子也是做不到的，这样会伤害夫妻关系和亲子关系。夫妻关系里，最少你得看到我，完美主义的人是不懂得感激人的，你做得再多她会觉得应该的；夫妻关系里，第二，还需要欣赏；第三崇拜，特别是女性对男性，男性需要被看到被欣赏被崇拜。 2、过度高压：任何话不允许你说，只有他们说。这个家只有他说，没有你说，因为这样你做了许多自己不愿意做的事。外向的人，被高压，会逆反，如果父母继续高压，孩子一味逆反长大后可能会行为偏差，用固执来保护自己，用来对抗，在独立自主方面会过度反应。内向的人，被高压，会退缩在里面，比较危险。被高压长大的孩子，不管内向外向，都缺安全感，我不能独自自主，都是我对自己没有信心。任何我独立完成的，都增加了我对自己的信任。 3、过度溺爱：总是让你去做明知不可以做的事，事实上是顺着你的心意去做的。被溺爱的孩子，是任性的，有手段的，听到爸妈说不能时，他就出手段了，父母就给了。自我为中心的，更加从自己的角度看问题的。被溺爱的小孩，内心是空洞的。经常用愤怒来控制别人的，所以愤怒很多。 4、过度保护：父母总是过份担心，过度焦虑，什么事都不让你做，要帮你做。

心理咨询里，过度保护的，是特别难做的。被拿掉的是独立自主和价值感和安全感，剩下只有爱的能力和联结的能力。人强大的前三个能力都被拿走了。这三个被关掉的话，生命力是不强大的。长大后再去做，是非常难的。这样的孩子特别有爱，特别容易和人联结。对自己说： 5、过度惩罚：虐待性，常常被关到一个地方之类。爸妈一般都是自己也被打过了的。父母都不是坏人，但无法控制自己的情绪，对孩子为了打下去，他一定会一大推指责孩子：你错，你不好。打下去后，孩子必须做决定：我相信还是不相信。生命力强的，我不相信，身体所受的就是痛苦，心想我爸妈是大坏蛋，狠毒，全盘否定父母做的。同时我又要接受他们养我，于是我里面会分裂，感情太复杂了。这样的孩子是少的。他们认为这个世界是不可信任的，因为爸妈都不被信任的。大部分的孩子都会选择我相信，即使被打，我也比较能够忍受，可以消除我已经犯的错。我相信了，我就要吸收我爸妈的所有指责，我告诉自己，我是不好的，我是错的，我是罪有应得的。它伤害了我整个的生命力，我觉得自己是个糟糕的人，我经常得罪父母。相比较前面，后面这样对孩子还是比较好的。长大后，这样的人容易自贬。要他讲话肯定自己是很难的。每天给自己一贴毒药。内在里面有一股非常强大的生命力，长大后只要把它激发出来，这个人可以成长得很快。 6、忽略：他们太忙碌了，整天看到她们回家出门；还有一种情况不是因为她忙，而是兄弟姐妹竞争造成。

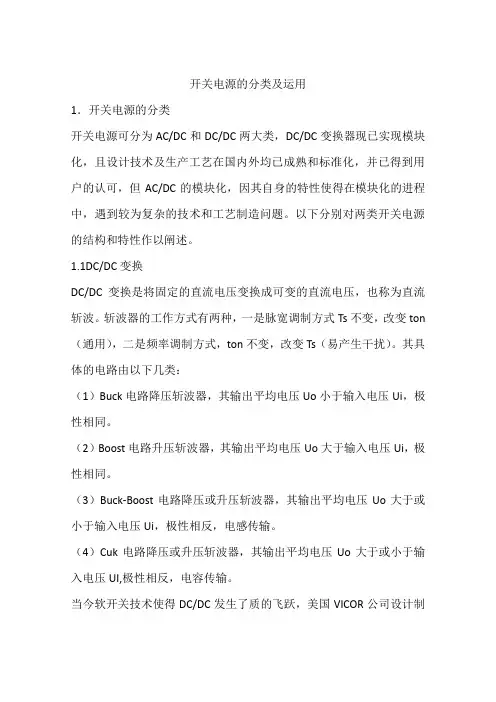

开关电源的分类及运用

开关电源的分类及运用 1．开关电源的分类开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 1.1DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton （通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路由以下几类：（1）Buck电路降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。（2）Boost电路升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。（3）Buck-Boost电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。（4）Cuk电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压UI,极性相反，电容传输。当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制

造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为（6、2、10、17）W/cm3，效率为（80-90）%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200~300）kHz，功率密度已达到27W/cm3，采用同步整流器（MOS-FET代替肖特基二极管），是整个电路效率提高到90%。 1.2AC/DC变换 AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为整流，功率流由负载返回电源的称为有源逆变。AC/DC变换器输入为50/60Hz的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就限制AC/DC电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。 AC/DC变换按电路的接线方式可分为，半波电路、全波电路。按电源相数可分为，单项、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。

[工作]开关电源原理与维修开关电源原理图

[工作]开关电源原理与维修开关电源原理图开关电源原理与维修开关电源原理图电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。二(开关电源的组成开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。 1( 主电路冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。整流与滤波:将电网交流电源直接整流为较平滑的直流电。逆变:将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。输出整流与滤波:根据负载需要，提供稳定可靠的直流电源。 2( 控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。 3( 检测电路提供保护电路中正在运行中各种参数和各种仪表数据。 4( 辅助电源

实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。开关电源原理图三(开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。 VO=TON/T*Vi VO 为负载两端的电压平均值 TON 为开关每次接通的时间 T 为开关通断的工作周期

开关电源的分类及应用

开关电源的分类及应用 1引言随着电力电子技术的告诉发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一成本反转点。随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。 2开关电源的分类人们的开关电源技术领域是边开发相关电力电子器件，边开发开关变频技术，两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、

小、薄、低噪声、高可靠、抗干扰的方向发展。开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 2.1 DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路有以下几类：（1） Buck电路——降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。（2） Boost电路——升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。（3） Buck-Boost电路——降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。（4） Cuk电路——降压或升压斩波器，其输出平均电压Uo 大于或小于输入电压UI, 极性相反，电容传输。当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W

房屋种类的划分

1．住宅的种类：住宅的种繁多，主要分为高档住宅、普通住宅、公寓式住宅、TOWNHOUSE、别墅等。（1）按楼体高度分类，主要分为低层、多层、小高层、高层、超高层等。（2）按楼体结构形式分类，主要分为砖木结构、砖混结构、钢混框架结构、钢混剪刀墙结构、钢混框架一剪刀墙结构、钢结构等。（3）按楼体建筑形式分类，主要分类低层住宅、多层住宅、中高层住宅、高层住宅、其他形式住宅等。（4）按房屋型分类，主要分为普通单元式住宅、公寓式住宅、复式住宅、跃层式住宅、花园洋房式住宅、小户型住宅（超小户型）等。（5）按房屋政策属性分类，主要分为廉租房、已购公房（房改房）、经济适用住房、住宅合作社集资建房等。 9．低层住宅低层住宅主要是指（一户）独立式住宅、（二户）联立式住宅和（多户）联排式住宅。与多层和高层住宅相比，低层住宅最具有自然的亲合性（其往往设有住户专用庭院），适合儿童或老人的生活；住户间干扰少，有宜人的居住氛围。这种住宅虽然为居民所喜爱，但受到土地价格与利用效率、高政及配套设施、规模、位置等客观条件的制约，在供应总量上有限。10．多层住宅多层住宅主要是借助公共楼梯垂直交通，是一种最具有代表性的城市集合住宅。它与中高层（小高层）和高层住宅相比，有一定的优势：（1）在建设投资上，多层住宅不需要像中高层和高层住宅那样增加电梯、高压水泵、公共走道等方面的投资。（2）在户型设计上，多层住宅户型设计空间比较大，居住舒适度较高。（3）在结构施工上，多层住宅通常采用砖混结构，因而多层住宅的建筑造价一般较低。但多层住宅也有不足之处，主要表现在：（1）底层和顶层的居住条件不算理想，底层住户的安全性、采光性差，厕所易溢粪返味；顶层住户因不设电梯而上下不便。此外屋顶隔热性、防水性差。（2）难以创新。由于设计和建筑工艺定型，使得多层住宅在结构上、建材选择上、空间布局上难以创新，形成“千楼一面、千家一样”的弊端。如果要有所创新，需要加大投资又会失去价格成本方面的优势。多层住宅的平面类型较多，基本类型有梯间式、走廊式和独立单元式。 11．小高层住宅一般而言，小高层住宅主要指7层~10层高的集合住宅。从高度上说具有多层住宅的氛围，但又是较低的高层住宅，故称为小高层。对于市场推出的这种小高层，似乎是走一条多层与高层的中间之道。这种小高层较之多层住宅有它自己的特点：（1）建筑容积率高于多层住宅，节约土地，房地产开发商的投资成本较多层住宅有所降低。（2）这种小高层住宅的建筑结构大多采用钢筋混凝土结构，从建筑结构的平面布置角度来看，则大多采用板式结构，在户型方面有较大的设计空间。（3）由于设计了电梯，楼层又不是很高，增加了居住的舒适感。但由于容积率的限制，与

开关电源工作原理详细解析

开关电源工作原理详细解析个人PC所采用的电源都是基于一种名为―开关模式‖的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC 交流电转化为脉动电压（配图1和2中的―3‖）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的―4‖）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC 直流电输出了（配图1和2中的―5‖）配图1：标准的线性电源设计图

线性电源和开关电源的区别

试说明线性电源试说明线性电源、、相控电源相控电源、、开关电源有什么不同有什么不同？？开关电源有何优点开关电源有何优点？？答复：都是直流电按要求不同使用不同 ,线性电源最好他输出的是线性直流电,可以用在要求高的场合,开关电源次之,他是由很高的开关速度的变压器和开关管,特点是重量小,容量大,输出质量高,相控电原用在要求不高,电流特大的场合线性电源，开关电源区别线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV 以下）。对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC－DC 来做对隔离部分供电（DC-DC 从其工作原理上来说就是开关电源）。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦开关电源和线性电源在内部结构上是完全不一样的，开关电源顾名思义有开关动作，它利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，一般在90％以上，缺点是文波和开关噪声较大，适用于对文波和噪声要求不高的场合；而线性电源没有开关动作，属于连续模拟控制，内部结构相

电影类型的分类

电影类型的分类有恐怖鬼片科幻、魔幻冒险喜剧古装武侠历史枪战动作浪漫爱情惊悚悬疑看电影的时候，经常说这个片是恐怖片那个是青春片，还有什么苦情片乱七八糟的，看多了还有什么类型反类型，让人头大如斗。那么，类型片究竟是什么？我想，看看提出这些类型的美国人是怎么说的，至少有助于理清思路，做出自己的判断。因此，找来wikipedia上关于电影类型（Cinematic Genre）的词条，翻译好贴在这里供同好参考。这篇词条基本上说清了一些东西，但也就是启蒙水平，刚够我这样的业余爱好者扫盲（甚至连我都不能完全打发，比方说里面就没有提到校园片或曰青春片），所以也不用看得多么权威。网上百科全书么，其实就是你我这样的人写的。至少，看完可以在互吹的时候多几样趁手的家伙。想看原文的，可以点击这里，保证是全文转载（wiki那点事儿，大家也都知道）。上附各子词条的链接，可以深入了解。想用的尽管拿去，但请勿用于商业用途，再注上是本人翻译即可电影类型（Cinematic Genre）：在电影理论中，类型是指（商业）影片分类的基本手段。一种“类型”通常是指构成影片的叙事元素有相似之处的一些电影。影片类型划分：常用的划分影片类型的标准有三个：场景、情绪、形式。场景是指影片发生的地点。情绪是指全片传达的感情刺激。影片也可能在拍摄时使用特定设备或呈现为特定样式，即形式。 ●场景 ·犯罪片：人物出现在犯罪行为领域 ·黑色电影：主要人物出现在虚无主义、存在主义的领域，或用这样的手法描写主人公 ·历史片：发生在过去 ·科幻片：人物出现在不同的现实中，通常是未来或太空 ·体育片：体育项目以及属于某项运动的场所 ·战争片：战场以及属于某场战争的场所

开关电源的基本原理与分类方法

开关电源的基本原理与分类方法开关电源是指调整功率管以开关方式进行工作的稳压电源。缩写为SPS(Switching Power Supply),开关电源的核心部分是一个直流变换器。目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模块化方向发展。开关电源现在在社会上应用越来越广泛，需求也越来越大。电源在一个典型系统中或者在一台机器中担当十分重要的角色，电源给系统的电路提供持续、稳定的能量，使得系统或者机器能够正常地工作。电源的好坏直接影响了系统能否正常工作。随着电源的应用和需求越来越广泛，人们对于电源的要求也越来越高。人们对电源的效率、体积、重量、稳定性和可靠性等方面都有了更高的要求。开关电源正是以其效率高、体积小、重量轻、稳定性高、零负载消耗低等多方面的优势逐步取代了效率低、又笨又重的线性电源。现在社会上出现的需要应用开关电源的仪器、机器越来越多;利用开关电源作为驱动电源的产品也层出不穷，例如LED驱动开关电源的需求量越来越多。而现代电力电子技术的发展，特别是大功率器件IGBT和MOSFET、各类电源芯片的迅速发展，将开关电源的工作频率提高到相当高的水平，使得开关电源的转换效率不断提高。人们对于转换效率的不断要求也促使开关电源的开发技术将越来越高。开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等部分构成。开关带能源的工作原理：首先是将交流输入电源经整流滤波成脉动直流;然后通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;接着开关变压器次级感应出高频电压，经整流滤波供给负载;最后，输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。常见的开关电源的分类方法有下列几种： 1.按激励方式的不同可以划分为他激式和自激式。他激式开关电源电路中专设激励信号振荡器;自激式开关功率管兼作振荡管。该形式的开关电源电路结构简单, 元器件少, 可以做成低成本的开关电源。 2.按调制方式的不同可以划分为脉宽调制型、频率调整型和混合调整型。脉宽调制型保持振荡频率保持不变, 通过调节脉冲宽度来改变输出电压的大小;频率调整型保持占空比保持不变(脉冲宽度保持不变) , 通过改变振荡频率来改变输出电压大小;混合调整型是脉冲宽度和振荡频率均可进行调节的开关电源。 3.按开关管电流的工作方式的不同可以划分为开关型和谐振型。开关型用开关晶体管把直流变成高频标准方波, 其电路形式类似于他激式;谐振型用开关晶体管与LC谐振回路将直流变成标准正弦波, 其电路形式类似于自激式开关电源。 4.按开关晶体管的类型的不同可以划分为晶体管型和可控硅型。晶体管型采用晶体管(包括场效应管) 作为开关功率管;可控硅型采用可控硅作为开关功率管。这种电路的特点是直接输入交流电压, 不需要一次整流部分。

家庭教养的四种类型你属于哪一种_家庭教育

家庭教养的四种类型你属于哪一种_家庭教育第一种类型：权威型教养方式特点：父母树立权威，对孩子理解、尊重，与孩子经常交流及给予帮助的一种教养方式。好处：孩子高自尊，高社会和道德成熟性；高学术和学业成就；孩子思维活跃，自控能力强，做事有主见，学习灵活刻苦，善于和小朋友交流。坏处：几乎没有坏处解读：这是一种理性且民主的教养方式。权威型的父母认为自己在孩子心目中应该有权威。但这种权威来自父母对孩子的理解与尊重，来自他们与孩子的经常交流及对孩子的帮助。父母以积极肯定的态度对待儿童，及时热情地对儿童的需要、行为做出反应，尊重并鼓励儿童表达自己的意见和观点。同时他们对儿童有较高的要求，对儿童不同的行为表现奖惩分明。这种高控制且在情感上偏于接纳和温暖的教养方式，对儿童的心理发展有许多积极影响。这种教养方式下的儿童独立性较强，善于自我控制的解决问题，自尊感和自信心较强，喜欢与人交往，对人友好。教育贴士： 1.以身作则，坚持基本原则，父母是子女直接的学习榜样。

2.根据孩子的实际情况，提出合理的目标和要求，并且协助孩子达成目标，同时对他们的反馈保持一致，最好不要一会儿唱黑脸一会儿唱白脸。 3.以良好的心态和情绪面对孩子，善于倾听孩子的心声，对孩子的要求及时地做出反馈。第二种类型：专断型教养方式特点：父母要求子女绝对服从自己，对子女所有行为都加以保护监督的一种教养方式。好处：孩子成绩好，性格踏实、沉稳；坏处：孩子容易会觉得自己焦虑，退缩，不幸福；遇到挫折易产生敌对感，自我调整和适应较差解读：专断型父母则要求孩子绝对地服从自己，希望子女按照他们为其设计的发展蓝图去成长，希望对孩子的所有行为都加以保护监督。这一类也属于高控制型教养方式，但在情感方面与权威型父母有显著的差异。这类父母常以冷漠、忽视的态度对待儿童，他们很少考虑儿童自身的要求与意愿。对儿童违反规则的行为表示愤怒，甚至采取严厉的惩罚措施。这种教养方式下的学前期儿童常常表现出焦虑、退缩和不快乐。他们在与同伴交往中遇到挫折时，易产生敌对反应。在

开关电源各模块原理实图讲解

开关电源原理一、开关电源的电路组成： PWM

①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、 F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。

① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。三、功率变换电路： 1、 MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以52、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V 时，UC3842停止工作，开关管Q1立即关断。

开关电源频率晋升的极限

开关电源频率提升的极限 1、器件的限制对于一个开关管来说，在实际应用中，不是给个驱动就开，驱动撤掉就关了。它有开通延迟时间，对应的波形如下：（tdon），上升时间（tr），关断延迟时间（tdoff），下降时间tf 通俗的讲，开关管开通关断不是瞬间完成的，需要一定的时间，开关管本身的开关时间就限制了开关频率的提升。以答主以前在台达实习，台达用在3kW的逆变器上的一款英飞凌600V的coolmos为例。看看这些具体的开关时间是多少那么对于这个mos管来说，它的极限开关频率(在这种极限情况下，mos管刚开通就关断) fs=1/(16+12+83+5)ns=8.6MHz，当然，在实际应用中，由于要调节占空比，不可能让开关管一开通就关断，所以实际的极限频率是远低于8.6MHz的，所以器件本身的开关速度是限制开关频率的一个因素。 2、开关损耗当然，随着器件的进步，开关管开关的速度越来越快，尤其是在低压小功率场合，如果仅考虑器件本身的开关速度，开关频率可以run得非常高，但实际并没有，限制就在开关损耗上面。下面给出开关管实际开通的时候对应的波形图

可以看到，开关管每开通一次，开关管DS的电压（Vds）和流过开关管的电流（Id）会存在交叠时间，从而造成开通损耗，关断亦然。假设每次开关管每开关一次产生的能量损耗是一定的，记为Esw，那么开关管的开关损耗功率就为Psw=Esw*fs，显然，开关频率越高，开关损耗越大。5M开关频率下开关损

耗比500K要大10倍，这对于重视效率的开关电源来说，显然是不可接受的。所以，开关损耗是限制开关频率的第二因素。 3、软开关的困难题主提到了软开关，没错，软开关确实是解决开关损耗的有力手段。而在各种研究软开关的paper上，提出了无数种让人眼花缭乱的软开关方案，似乎软开关能解决一切问题。但是实际工程应用和理论分析不同，实际工程追求的是低成本，高效率，高可靠性，那些需要添加一堆辅助电路，或者要非常精确控制的软开关方案在实际工程中其实都是不太被看好的，所以即使到现在，在工业界最常应用软开关的拓扑也只要移相全桥和一些谐振的拓扑（比如LLC），至于题主提到的flyback,没错，我也听说过有准谐振的flyback（但没研究过），但即使有类似的方案，对于能不能真正工程应用，题主也需要从我上面提到的几个问题去考量一下。 ps2 对于小功率高频电源，现在class E非常火，我觉得它火的原因就是电路简单，所以才能被工业界接受，题主有兴趣可以去研究下。 4、高频化带来的一系列问题假设上面的一系列问题都解决了，真正做到高频化还需要解决一系列工程上的问题，比如在高频下，电路的寄生参数往往会严重影响电源的性能（如变压器原副边的寄生电容，变压器的漏感，PCB布线之间的寄生电感和寄生电容等等），造成一系列电压电流波形震荡和EMI的问题，如何消除寄生参数的影响，甚至进一步地，如何利用寄生参数为电路服务，都是有待研究的问题。 ps，对于高频化应用的实际工程应用的问题，还有很重要的一块是高频驱动电路的设计，@桂涵东实验室这块做得比较好，可以邀请他来回答下。当然，随着新器件（SiC, GaN）的兴起，开关电源高频化的研究方兴未艾，开关电源的高频化一定是趋势，而且有望给电力电子带来又一次革命。让我们拭目以待。类似于在微电子产业中著名的摩尔定律，从1970年开始，电力电子变换器的功率密度大约每十年增加一倍。这和功率半导体发展的轨迹密切相关，受益于硅器件封装和沟道结构不断的发展，开关频率已经推到了兆赫兹级别，被动元件的体积不断减小，变换器提高了功率密度，但是高开关频率带来的高开关损耗、高磁芯损耗使得整个系统损耗大幅增加，散热系统也随之增加，所以现在阻碍电力电子变换器功率密度进一步提高的技术屏障在散热系统和高频电磁设计，以及先进的功率集成和封装技术。为了维持这个功率密度的发展速度，很多电力电子前沿研究已经转移到散热基板研究，被动元件集成等方面的研究，所以题主你明白我的意思了吗？就算你现在把开关频率提到很高，功率密度也是被这些因素制约的。下面我稍微展开来说下： 1.开关损耗开关损耗确实是限制因素之一，但是氮化镓器件的推出已经让开关损耗在1-3Mhz这个范围内变得可以接受，我下面附一张图片，这是三家公司推出的650V的GaN device，可以看出最好的管子开通损耗已经4uJ，关断损耗在8uJ(测试条件在400V, 12A)，还有一家叫RFMD的公司，其650V的管子基本可以和Transphorm平齐。而同电压电流等级的硅器件很多管子都还在以mJ为单位。
