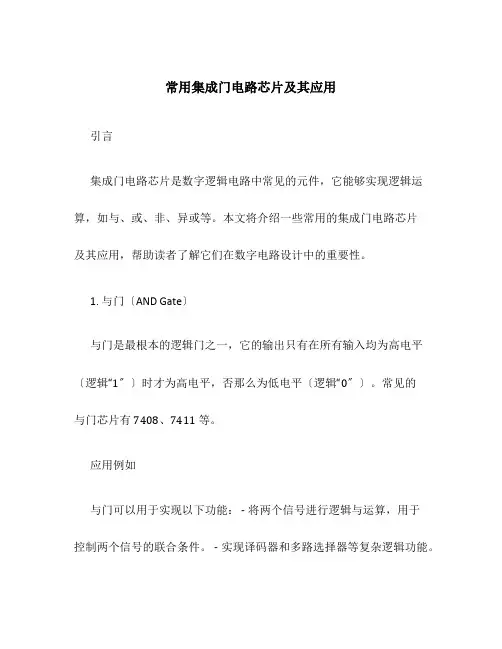

常用门电路芯片

常用运放芯片实物和引脚功能图_TL081-082-084运放引脚功能及贴片封装形式

常用运放芯片实物和引脚功能图_TL081/082/084运放引 脚功能及贴片封装形式 （1）运放芯片的3种型号序列（部分器件有此序列） 如TL081、TL082、TL084，分别为8引脚单运放；8引脚双运放；14引脚四运放集成器件。封装型式一般为塑封双列直插和贴片双列，环列封装形式比较少见。 图1 TL081/082/084运放引脚功能及贴片封装形式 而常见常用，仅为下述两种器件。 世界上有几个人？有两个人，男人和女人，不失为一个智慧的回答。常用运放芯片有几片，只有两片，8脚和14脚的双运放和四运放集成器件（8脚封装单运放器件和环列式封装器件应用较少），把此两种芯片引脚功能记住，检修中就不需要随时去查资料了。

图2 常用运放芯片实物和引脚功能图 如上图。其封装一般为塑封双列直插DIP8/DIP14和塑封贴片工艺封装SO8/SO14两种形式，随着电子线路板小型化精密化要求的提高，贴片元件的应用占据主流，直插式器件逐渐淡出人们的视野。但无论何种封装模式，其引脚功能、次序都是一样的，所以仅需记准8脚（双运放）和14脚（四运放）两种运放的引脚功能就够了。 （2）运放芯片的3种温度序列 任何一种集成IC器件，按应用温度范围不同，都可细分为3种器件，如LM358，实际上有LM158、LM258、LM358三种型号的产品，其引脚功能、内部结构、工作原理、供电电压等等都无差别，仅仅是应用温度范围差异甚大。 LM158 适应工作温度-50℃~125℃，军工用品（1类）； LM258 适应工作温度-25℃~85℃，工业用品（2类）； LM358 适应工作温度0℃~70℃，农用品（3类）。 单看参数，似乎LM258适用于山东地区，若用于东北地区，其参数有些不足。而LM358仅能适用于江南地区。而事实上并非如此，如低于2类品规格参数被淘汰到3类品的器件，可能是-24℃~84℃温度范围

数字电路芯片大全资料

芯片大全 -- 74系列芯片资料（还算可以）！ 74系列芯片资料 反相器驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65 异或门比较器 LS86 译码器 LS138 LS139 寄存器 LS74 LS175 LS373 反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04 ┌┴─┴─┴─┴─┴─┴─┴┐六非门(OC门) 74LS05 _ │1413 12 11 10 9 8│六非门(OC高压输出) 74LS06 Y = A ）│ │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴─┴─┴─┴─┴─┴─┴┐ │1413 12 11 10 9 8│ Y = A ）│六驱动器(OC高压输出) 74LS07 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ _ │1413 12 11 10 9 8│

Y =A+C ）│四总线三态门 74LS125 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8 ┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐8位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│ ）│DIR =1 A=>B │ 1 2 3 4 5 6 7 8 9 10│DIR=0 B=>A └┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器 正逻辑与门,与非门: Vcc 4B 4A 4Y 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ │1413 12 11 10 9 8│ Y = AB ）│2输入四正与门 74LS08 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 4B 4A 4Y 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ __ │1413 12 11 10 9 8│ Y = AB ）│2输入四正与非门 74LS00 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 1C 1Y 3C 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ ___ │1413 12 11 10 9 8│ Y = ABC ）│3输入三正与非门 74LS10 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 2A 2B 2C 2Y GND Vcc H G Y

常用数字芯片型号解读

常用数字芯片型号解读 逻辑电平有：TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVDS、GTL、BTL、ETL、GTLP；RS232、RS422、RS485等。 图1－1：常用逻辑系列器件 TTL：Transistor-Transistor Logic CMOS：Complementary Metal Oxide Semicondutor LVTTL：Low Voltage TTL LVCMOS：Low Voltage CMOS ECL：Emitter Coupled Logic， PECL：Pseudo/Positive Emitter Coupled Logic LVDS：Low Voltage Differential Signaling GTL：Gunning Transceiver Logic BTL：Backplane Transceiver Logic ETL：enhanced transceiver logic GTLP：Gunning Transceiver Logic Plus TI的逻辑器件系列有：74、74HC、74AC、74LVC、74LVT等 S - Schottky Logic LS - Low-Power Schottky Logic CD4000 - CMOS Logic 4000 AS - Advanced Schottky Logic 74F - Fast Logic ALS - Advanced Low-Power Schottky Logic HC/HCT - High-Speed CMOS Logic BCT - BiCMOS Technology AC/ACT - Advanced CMOS Logic FCT - Fast CMOS Technology ABT - Advanced BiCMOS Technology LVT - Low-Voltage BiCMOS Technology LVC - Low Voltage CMOS Technology LV - Low-Voltage CBT - Crossbar Technology ALVC - Advanced Low-Voltage CMOS Technology AHC/AHCT - Advanced High-Speed CMOS CBTLV - Low-Voltage Crossbar Technology ALVT - Advanced Low-Voltage BiCMOS Technology AVC - Advanced Very-Low-Voltage CMOS Logic TTL器件和CMOS器件的逻辑电平 ：逻辑电平的一些概念 要了解逻辑电平的内容，首先要知道以下几个概念的含义： 1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。 2：输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。 3：输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的

51单片机常用芯片引脚图

常用芯片引脚图 一、 单片机类 1、MCS-51 芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。 MCS-51系列单片机共有40条引脚，包括32 条I/O 接口引脚、4条控制引脚、2条电源引 脚、2条时钟引脚。 引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时 的地址/数据复用口。 P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。 P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。 P3.0～P3.7：P3口8位口线，第一功能作为 通用I/O 接口，第二功能作为为单片机的控 制信号。 ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN ：片外程序存储器开发信号引脚（输出信号） EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD ：复位/备用电源引脚 2、MCS-96 芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单 片机系列。它含有比较丰富的软、硬件 资源，适用于要求较高的实时控制场合。 它分为48引脚和68引脚两种，以48引 脚居多。 引脚说明： RXD/P2.1 TXD/P2.0：串行数据传出分发 送和接受引脚，同时也作为P2口的两条 口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有 两个和HS1共用） Vcc ：主电源引脚（＋5V ） Vss ：数字电路地引脚（0V ） Vpd ：部RAM 备用电源引脚（＋5V ） V REF ：A/D 转换器基准电源引脚（＋5V ） AGND ：A/D 转换器参考地引脚 12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1 P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7 EA/V PP ALE/PROG PSEN P2.7/A 15P2.6/A 14P2.5/A 13 P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751

电子设计常用芯片

741 运算放大器 2063A JRC杜比降噪 20730 双功放 24C01AIPB21 存储器 27256 256K-EPROM 27512 512K-EPROM 2SK212 显示屏照明 3132V 32V三端稳压 3415D 双运放 3782M 音频功放 4013 双D触发器 4017 十进制计数器/脉冲分配器4021 游戏机手柄 4046 锁相环电路 4067 16通道模拟多路开关 4069 游戏机手柄 4093 四2输入施密特触发器 4098 41256 动态存储器 52432-01 可编程延时电路 56A245 开关电源 5G0401 声控IC 5G673 八位触摸互锁开关 5G673 触摸调光 5G673 电子开关 6116 静态RAM 6164 静态RAM 65840 单片数码卡拉OK变调处理器7107 数字万用表A/D转换器74123 单稳多谐振荡器 74164 移位寄存器 7474 双D触发器 7493 16分频计数器 74HC04 六反相器 74HC157 微机接口 74HC4053 74HCU04 六反相器 74LS00 与门 74LS00 4*2与非门 74LS00 四2与非门 74LS00 与门 74LS04 6*1非门 74LS08 4*2与门 74LS11 三与门 74LS123 双单稳多谐振荡器 74LS123 双单稳多谐振荡器 74LS138 三~八译码器 74LS142 十进制计数器/脉冲分配器74LS154 4-16线译码器 74LS157 四与或门74LS161 四2计数器 74LS161 十六进制同步计数器 74LS161 四~二计数器 74LS164 数码管驱动 74LS18 射频调制器 74LS193 加/减计数器 74LS193 四2进制计数器 74LS194 双向移位寄存器 74LS27 4*2或非门 74LS32 四或门 74LS32 4*2或门 74LS374 八位D触发器 74LS374 三态同相八D触发器 74LS377 74LS48 7位LED驱动 74LS73 双J-K触发器 74LS74 双D触发器 74LS85 四位比较器 74LS90 计数器 75140 线路接收器 75141 线路接收器 75142A 线路接收器 75143A 线路接收器 7555 时钟发生器 79MG 四端负稳压器 8051 空调单片机 8338 六反相器 A1011 降噪 ACVP2205-26 梳状滤波视频处理 AD536 专用运放 AD558 双极型8位D-A（含基准电压）变换器AD558 双极型8位D-A（含基准电压）变换器AD574A 12比特A/D变换器 AD650 AD670 8比特A/D变换器（单电源）1995s-2、15 AD7523 D-A变换器1994x-125 AD7524 D-A变换器1994x-126 AD7533 模数转换器1994x-141 AD7533 模数转换器1995s-184 ADC0804 8比特A/D变换器1995s-2、20 ADC0809 8CH8比特A/D 1995s-2、23 ADC0833 A/D变换4路转换器1995s-2 ADC80 12比特A/D变换器1995s-2、8 ADC84/85 高速12比特A/D变换器1995s-2 AG101 手掌游戏机1993x-155 AM6081 双极型8位D-A变换器1994x-127 AMP1200 音频功放皇后1993s-104 AN115 立体声解码1991-135 AN2510S 摄象机寻象器1994x-109 AN2661NK 影碟机视频1995s-45

数字电路常用芯片应用设计

74ls138 摘要： 74LS138 为3 －8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其中LS是指采用低功耗肖特基电路. 引脚图： 工作原理： 当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器。 内部电路结构：

功能表真值表： 简单应用：

74ls139： 74LS139功能: 54/74LS139为2 线－4 线译码器,也可作数据分配器。其主要电特性的典型值如下：型号54LS139/74LS139 传递延迟时间22ns 功耗34mW 当选通端（G1）为高电平，可将地址端（A、B）的二进制编码在一个对应的输出端以低电平译出。若将选通端（G1）作为数据输入端时，139 还可作数据分配器。 74ls139引脚图：

引出端符号： A、B：译码地址输入端 G1、G2 ：选通端（低电平有效） Y0～Y3：译码输出端（低电平有效74LS139内部逻辑图:

74LS139真值表： 74ls164: 164 为8 位移位寄存器,其主要电特性的典型值如下：54/74164 185mW 54/74LS164 80mW当清除端（CLEAR）为低电平时，输出端（QA －QH）均为低电平。串行数据输入端（A，B）可控制数据。当A、B任意一个为低电平，则禁止新数据输入，在时钟端（CLOCK）脉冲上升沿作用下Q0 为低电平。当A、B 有一个为高电平，则另一个就允许输入数据，并在CLOCK 上升沿作用下决定Q0 的状态。 引脚功能： CLOCK ：时钟输入端CLEAR：同步清除输入端（低电平有效）A，B ：串行数据输入端QA－QH：输出端 (图1 74LS164封装图)

74ls系列主要芯片引脚及参数.doc

<74LS00引脚图> 74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。 Vcc 4B 4A 4Y 3B 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ __ │14 13 12 11 10 9 8│ Y = AB ）│ 2输入四正与非门 74LS00 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 1Y 2A 2B 2Y GND 74LS00真值表： A＝1 B=1 Y=0 A＝0 B=1 Y=1 A＝1 B=0 Y=1 A＝0 B=0 Y=1

74HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下： 当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。 74LS138的作用: 利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器 用与非门组成的3线-8线译码器74LS138

图74ls138译码器内部电路 3线-8线译码器74LS138的功能表 备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。<74ls138功能表> 74LS138逻辑图

无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。 当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出 74ls138逻辑图 由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。 71LS138有三个附加的控制端、和。当、时，输出为高电平（S＝1），译码器处于工作状态。否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。 带控制输入端的译码器又是一个完整的数据分配器。在图3.3.8电路中如果把作为“数据”输入端（在同一个时间），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。 例2．74LS138 3－8译码器的各输入端的连接情况及第六脚（）输入信号A的波形如下图所示。试画出八个输出管脚的波形。

数字电路知识点汇总(精华版)

数字电路知识点汇总（东南大学）第1章数字逻辑概论 一、进位计数制 1.十进制与二进制数的转换 c.分配律：) A? ?＝+ B (C A? A C ?B A+ B + +） ? = C )() ) (C A B A 3）逻辑函数的特殊规律 a.同一律：Ａ+Ａ+Ａ b.摩根定律：B A+ B ? A = A B A? = +，B

b.关于否定的性质Ａ＝A 二、逻辑函数的基本规则 代入规则 在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则 B⊕ C A 解：先用摩根定理展开：AB＝B A+再用吸收法 Ｌ＝E AB+ + B A ＝E A+ + B + B D A ＝) A A+ D + + ( ) (E B B ＝) A A+ + D + ) 1( 1(E B B

＝B A + 3）消去法 利用B A B A A +=+ 消去多余的因子 例如，化简函数Ｌ＝ABC B A B A A +++ 解： Ｌ＝ABC E B A B A B A +++ B A B A B A ＝)()()(BC A C B A C B A C B C B A B A +++?++? ＝)()1()1(B B C A A C B C B A +++++? ＝C A C B B A ++? 2.应用举例 将下列函数化简成最简的与－或表达式

1）Ｌ＝A D DCE BD B A +++ 2) L=AC C B B A ++ 3) L=ABCD C B C A AB +++ 解：1）Ｌ＝A D DCE BD B A +++ ＝DCE A B D B A +++)( A B B ＝)()(C B A C A ABCD C AB AB ++++ =)1()1(B C A CD C AB ++++ ＝C A AB + 四、逻辑函数的化简—卡诺图化简法： 卡诺图是由真值表转换而来的，在变量卡诺图中，变量的取值顺序是按循环码

及其他系列芯片引脚图资料大全

一：分类 74ls00 2输入四与非门 74ls01 2输入四与非门 (oc) 74ls02 2输入四或非门 74ls03 2输入四与非门 (oc) 74ls04 六倒相器 74ls05 六倒相器(oc) 74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v) 74ls08 2输入四与门 74ls09 2输入四与门(oc) 74ls10 3输入三与非门 74ls11 3输入三与门 74ls12 3输入三与非门 (oc) 74ls13 4输入双与非门 (斯密特触发) 74ls14 六倒相器(斯密特触发) 74ls15 3输入三与门 (oc) 74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v) 74ls18 4输入双与非门 (斯密特触发) 74ls19 六倒相器(斯密特触发) 74ls20 4输入双与非门 74ls21 4输入双与门 74ls22 4输入双与非门(oc) 74ls23 双可扩展的输入或非门 74ls24 2输入四与非门(斯密特触发) 74ls25 4输入双或非门(有选通) 74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门 74ls28 2输入四或非缓冲器 74ls30 8输入与非门 74ls31 延迟电路 74ls32 2输入四或门 74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器 74ls35 六缓冲器(oc) 74ls36 2输入四或非门(有选通) 74ls37 2输入四与非缓冲器 74ls38 2输入四或非缓冲器(集电极开路输出 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器 74ls41 bcd-十进制计数器 74ls42 4线-10线译码器(bcd输入) 74ls43 4线-10线译码器(余3码输入) 74ls44 4线-10线译码器(余3葛莱码输入) 74ls45 bcd-十进制译码器/驱动器 74ls46 bcd-七段译码器/驱动器 74ls47 bcd-七段译码器/驱动器 74ls48 bcd-七段译码器/驱动器 74ls49 bcd-七段译码器/驱动器(oc)

常用芯片引脚图[1]

您的数字ID 是：463099 您的密码是：1.8667 附录三 常用芯片引脚图 一、单片机类 1、MCS-51 芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。 MCS-51系列单片机共有40条引脚，包括32 条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。 P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。 ALE/PROG ：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN ：片外程序存储器开发信号引脚（输出信号） EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD ：复位/备用电源引脚 2、MCS-96 芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单 片机系列。它含有比较丰富的软、硬件 资源，适用于要求较高的实时控制场合。 它分为48引脚和68引脚两种，以48引 脚居多。 引脚说明： RXD/P2.1TXD/P2.0：串行数据传出分发 送和接受引脚，同时也作为P2口的两条 口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有 两个和HS1共用） Vcc ：主电源引脚（＋5V ） Vss ：数字电路地引脚（0V ） Vpd ：内部RAM 备用电源引脚（＋5V ） V REF ：A/D 转换器基准电源引脚（＋5V ） AGND ：A/D 转换器参考地引脚 XTAL1、XTAL2：内部振荡器反相器输 P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS

常用芯片引脚图

. . 常用芯片引脚 74LS00数据手册 74LS01数据手册 74LS02数据手册 74LS03数据手册 74LS04数据手册 74LS05数据手册 74LS06数据手册 74LS07数据手册 74LS08数据手册 74LS09数据手册 74LS10数据手册 74LS11数据手册

第2页 共8页 74LS12数据手册 74LS13数据手册 74LS14数据手册 74LS15数据手册 74LS16数据手册 74LS17数据手册 74LS19数据手册 74LS20数据手册 74LS21数据手册 74LS22数据手册 74LS23数据手册 74LS26数据手册 74LS27数据手册 74LS28数据手册

. . 74LS30 数据手册 74LS32数据手册 74LS33 数据手册 74LS37 数据手册 74LS38数据手册 74LS40 数据手册 74LS42数据手册 [1].要求0—15时，灭灯输入（BI ）必须开路或保持高电平，如果不要灭十进制数零，则动态灭灯输入（RBI ）必须开路或为高电平。 [2].将一低电平直接输入BI 端，则不管其他输入为何电平，所有的输出端均输出为低电平。 [3].当动态灭灯输入（RBI ）和A,B,C,D 输入为低电平而试灯输入为高电平时，所有输出端都为低电平并且动态灭灯输入（RBO ）处于第电平（响应条件）。 [4].]当灭灯输入/动态灭灯输出（BI/RBO ）开朗路或保持高电平而试灯 输入为低电平时，所有各段输出均为高电平。 表中1=高电平，0=低电平。BI/RBO 是线与逻辑，作灭灯输入（BI ）或动态灭灯（RBO ）之用，或者兼为二者之用。

常用数字电路单元的结构

第3章常用数字单元电路结构 3.1 引言 本章介绍CMOS数字电路中常用单元电路的结构。本章暂不考虑电路性能问题，因此可将MOS管看成受电压控制的开关。 3.2 互补静态CMOS逻辑 互补静态逻辑是CMOS电路中最重要的逻辑系列，目前多数CMOS逻辑电路采用这种方法设计，其一般结构如图3-1。 互补静态逻辑的任何单元电路都是由一个连接VDD的pMOS上拉网络和一个连接GND的nMOS下拉网络构成。所谓互补关系指这样一种对应关系，在上拉网络中的PMOS管个数与下拉网络中NMOS管个数相等，且在nMOS网络中串联的晶体管，必须对应pMOS网络中的并联晶体管，nMOS网络中的并联晶体管必须对应pMOS网络中的串联晶体管。满足这种关系时，对于任何输入组合，必有一个网络导通，而另一个网络截止。这种CMOS逻辑门在输入稳定时，不会有从VDD到GND的电流，因此，其静态功耗很低，这是CMOS电路的主要优点。静态CMOS逻辑门的另一个重要优点是，在任何输入组合下，输出端或者通过pMOS网络上拉到VDD，或者通过nMOS网络下拉到GND，输出逻辑状态比较稳定，有较强的抗干扰能力。 3.1.1互补静态逻辑基本CMOS逻辑门

图3-2是一些基本的CMOS 逻辑门，可以看出，这些基本CMOS 门都符合互补关系。 互补静态CMOS 逻辑门的pMOS 网络和nMOS 网络的导通逻辑恰好相反，如果用F N 表示nMOS 网络的导通逻辑，F P 表示pMOS 网络的导通逻辑，则必须有 P N F F = （3-1） 例如，在与非门中， AB F N = AB B A F P =+= 整个门的逻辑关系与pMOS 网络的导通逻辑相同，但观察nMOS 网络的导通条件更容易些。这种关系也可以推广到更复杂的电路。 CMOS 逻辑门总是含有反相关系，nMOS 下拉网络总是在部分或全部输入为“1”时导通，从而使输出为“0”。对于任何互补CMOS 逻辑门，判断逻辑关系的方法是：根据nMOS 网络的导通逻辑，再加上“非”逻辑，就可以得到整个门的逻辑关系。 在互补静态CMOS 逻辑门中，只有反相器、与非门和或非门是最基本的逻辑门，而与门和或门要利用上述基本逻辑门实现，也就是说，一个与门的晶体管数相当于相同输入的与非门的晶体管数加2。

常用单片机及其它芯片引脚图

一、 单片机类 1、MCS‐51 芯片介绍：MCS‐51系列单片机是美国Intel公司开发的8位单片机，又可以分为多个子系列。 MCS‐51系列单片机共有40条引脚，包括32 条I/O接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。 引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为 通用I/O接口，第二功能作为存储器扩展时的地址/数据复用口。 P1.0～P1.7：P1口8位口线，通用I/O接口无第二功能。 P2.0～P2.7：P2口8位口线，第一功能作为通用I/O接口，第二功能作为存储器扩展时传送高8位地址。 P3.0～P3.7：P3口8位口线，第一功能作为通用I/O接口，第二功能作为为单片机的控制信号。 ALE/ PROG：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN：片外程序存储器开发信号引脚（输出信号） EA/Vpp：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD：复位/备用电源引脚 2、MCS‐96 芯片介绍：MCS‐96系列单片机是美国Intel公司继MCS‐51系列单片机之后推出的16位单 片机系列。它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。它分为48引脚和68引脚两种，以48引脚居多。 引脚说明： RXD/P2.1 TXD/P2.0：串行数据传出分发 送和接受引脚，同时也作为P2口的两条口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有 两个和HS1共用） Vcc：主电源引脚（＋5V） Vss：数字电路地引脚（0V） Vpd：内部RAM备用电源引脚（＋5V） VREF：A/D转换器基准电源引脚（＋5V） AGND：A/D转换器参考地引脚

常用数字集成电路集锦

门电路 四2输入或非门 4001/7402 复合门电路 4007 四2输入与非门 4011 /7408 双4输入与非门4012/7420 三3入与非门4023/7410 四异或门4030/4070/4077/7486 4输入可扩展多功能门4048 八输入与非门/与门4068 六反相器4069/4049 六反相器7404/7405/7406 8输入或非门/或门 4078 四2输入与门4081/7408 双4输入与门4082/7421 其它 4085/4086/4530等 触发器 双主-从D型触发器4013/7474 双J-K触发器4027/74111~74114 四锁存D型触发器4042 4三态R-S锁存触发器4043 四2输入施密特触发器4093/40106 3输入端J-K触发器4095/4096 8位可寻址锁存器4099/4599

六锁存D型触发器40174/40175 双4位锁存D型触发器 4508 六锁存D型触发器74174/74175 8D锁存器74273/74373 时基延时分频电路 通用定时电路555 无稳态/单稳态多谐振荡器4047 “N”分频计数器4059 二进制比例乘法器 4089 24级分频器4521 BCD比例乘法器4527 单稳态多谐振荡器74121~74123 单稳态多谐振荡器74221 其它 MM5369/MN6041/MC14451 计数器 脉冲分配器/计数器 4017、4022 二进制串行计数器 4020、4024、4040、4060；74161、74162、74163； 可预置4位二进制/BCD加减计数器 4029 可预置4位BCD/二进制计数器40161、40162、40163； 可预置4位可逆计数器40192、40193；74190-74193 可预置4位可逆计数器4510、4516 双4 位BCD/二进制同步加计数器4518、4520 可预置同步1/N计数器 4522、4526

74系列芯片的引脚图资料
