【最新】高中物理 53 光的衍射和偏振教案 教科版选修3 4
5.3 光的衍射和偏振
三维教学目标
1、知识与技能
（1）认识光的衍射现象，使学生对光的波动性有进一步的了解；
（2）了解光产生明显衍射的条件，及衍射图样与波长、缝宽的定性关系。
2、过程与方法
（1）通过观察实验，培养学生对物理现象的观察、表述、概括能力；
（2）通过观察实验培养学生观察、表述物理现象，概括规律特征的能力，学生亲自做实验培养学生动手的实践能力。
3、态度、情感、价值观
（1）通过对“泊松亮斑”的讲述，使学生认识到任何理论都必须通过实践检验，实验是检验理论是否正确的标准。
教学重点：通过众多的光的衍射实验事实和衍射图片来认识光的波动性；光的衍射现象与干涉现象根本上讲都是光波的相干叠加。
教学难点：正确认识光发生明显衍射的条件；培养学生动手实验能力，教育学生重视实验，重视实践
1、常见的衍射现象有那些？
小孔衍射、小屏衍射、单缝衍射、边缘衍射。
例1：在观察光的衍射现象的实验中，通过紧靠眼睛的卡尺测脚形成的狭缝，观看远处的日光灯管或线状白炽灯丝(灯管或灯丝都要平行于狭缝)，可以看到 ( )
A.黑白相间的直条纹
B.黑白相间的弧形条纹
C.彩色的直条纹
D.彩色的弧形条纹
例2：在双缝干涉实验中，以白光为光源，在屏幕上观察到了彩色干涉条纹.若在双缝中的一缝前放一红色滤光片(只能透过红光)，另一缝前放一绿色滤光片(只能透过绿光)，这时( )
A.只有红色和绿色的双缝干涉条纹，其他颜色的双缝干涉条纹消失
B.红色和绿色的双缝干涉条纹消失，其他颜色的干涉条纹依然存在
C.任何颜色的双缝干涉条纹都不存在，但屏上仍有光亮
D.屏上无任何光亮
2、为什么平时很难见到光的衍射现象？
（发生衍射现象的条件）因为发生明显衍射现象的条件为：逢、孔、障碍物的尺度与波长接近时。由于光的波长很短，所以生活中很难看到光的衍射现象。
例1：如图4-2所示，A、B两幅图是由单色光分别入射到圆孔而形成的图案.其中图A是光的_____(填“平行”或“衍射”)图象，由此可判断出图A所对应的圆孔的孔径_____(填“大于”或“小于”)图B所对应的圆孔的孔径。
3、什么是“泊松亮斑”？
谁提出了“泊松亮斑”？提出的目的是什么？谁证实了“泊松亮斑”的存在？你从中能体会到什么？
著名数学家泊松根据菲涅耳的波动理论推算出：把一各不透光的小圆盘放在光束中，在小圆盘后方的光屏上，圆盘阴影中央出现一个亮斑。后人称此亮斑为泊松亮斑。泊松指望这
用心爱心专心- 1 -
一预言能推翻光的波动学说，因此他要求菲涅耳做实验。菲涅耳接受挑战，他完成了实验，证实了这一亮斑的存在。
4、你能解释光学显微镜的放大率为什么会受到限制吗？
（1）人眼最小分辨距离约为0.2mm
（2）由于人视网膜宽度有限，为增加放大率就应物镜及目镜的孔径。当孔径小到一定程度可见光将发生衍射，在这种情况下再增大放大率已不能提高清晰度。所示光学显微镜的放大率受到限制。只能达到上千倍。
（3）为避免上述现象就必须降低光的波长，人眼就无法识别且有害。必须进行光电转换。这就是光电显微镜。
5、你能解释交通灯为什么用红、黄两色作为安全信号吗？为避免云雾小水滴阻挡光的传播（红光波长长易发生衍射）
例1：有些动物在夜间几乎什么都看不到，而猫头鹰在夜间有很好的视力，其原因是（）
A.不需要光线，也能看到目标
B.自身眼睛发光，照亮搜索目标
C.可对红外线产生视觉
D.可对紫外线产生视觉
用心爱心专心- 2 -
用心爱心专心 3
(完整版)光的波粒二象性教案
光的波粒二象性 教案示例 一、教学目标 1．知识目标 （1）了解微粒说的基本观点及对光学现象的解释和所遇到的问题． （2）了解波动说的基本观点及对光学现象的解释和所遇到的问题． （3）了解事物的连续性与分立性是相对的，了解光既有波动性，又有粒子性． （4）了解光是一种概率波． 2．能力目标 培养学生对问题的分析和解决能力，初步建立光与实物粒子的波粒二象性以及用概率描述粒子运动的观念． 3．情感目标 理解人类对光的本性的认识和研究经历了一个十分漫长的过程，这一过程也是辩证发展的过程．根据事实建立学说，发展学说，或是决定学说的取舍，发现新的事实，再建立新的学说．人类就是这样通过光的行为，经过分析和研究，逐渐认识光的本性的． 二、重点、难点分析 1、这一章的内容，贯穿一条主线——人类对光的本性的认识的发展过程．结合各节内容，适当穿插物理学史材料是必要的．这种做法不但可使课堂教学主动活泼，内容丰富，还可以对学生进行唯物辩证思想教育．本节就课本内容，十分简单，学生学起来十分枯燥．课本所提到的内容，都是结论性的，加入一些史料不仅可能而且必要． 2、本节中学生初步接触量子化、二象性、概率波等概念，由于没有直接的生活经验，所以在教学中要重点让学生体会这些概念． 三、主要教学过程 光学现象是与人类的生产和日常生活密切相关的．人类在对光学现象、规律的研究的同时，也开始了对光本性的探究． 到了17世纪，人类对光的本性的认识逐渐形成了两种学说．
（一）光的微粒说 一般，人们都认为牛顿是微粒说的代表，牛顿于1675年曾提出：“光是一群难以想象的细微而迅速运动的大小不同的粒子”，这些粒子被发光体“一个接一个地发射出来”．用这样的观点，解释光的直进性、影的形成等现象是十分方便的． 在解释光的反射和折射现象时，同样十分简便．当光射到两种介质的界面时，要发生反射和折射．在解释反射现象时，只要假设光的微粒在与介质作用时，其相互作用，使微粒的速度的竖直分量方向变化，但大小不变；水平分量的大小和方向均不发生变化（因为在这一方向上没有相互作用），就可以准确地得出光在反射时，反射角等于入射角这一与实验事实吻合的结论． 说到折射，笛卡儿曾用类似的假设，成功地得出了入射角正弦与折射角正弦之比为一常数的结论．但当光从光疏介质射向光密介质时，发生的是近法线折射，即入射角大，折射角小．这时，必须假设光在光密介质的传播速度较光在光疏介质中的传播速度大才行． 一束光入射到两种介质界面时，既有反射，又有折射．何种情况发生反射，何种情况下又发生折射呢？微粒说在解释这一点时遇到了很大的困难．为此，牛顿提出了著名的“猝发理论”．他提出：“每一条光线在通过任何折射面时，便处于某种为时短暂的过渡性结构和状态之中．在光线的前进过程中，这种状态每隔相等的间隔（等时或等距）内就复发一次，并使光线在它每一次复发时，容易透过下一个折射面，而在它（相继）两次复发之间容易被这个面所反射”，“我将把任何一条光线返回到倾向于反射（的状态）称它为‘容易反射的猝发’，而把它返回到倾向于透射（的状态）称它为‘容易透射的猝发’，并且把每一次返回和下一次返回之间所经过的距离称它为‘猝发的间隔’”．如果说“猝发理论”还能解释反射和折射的话，那么，以微粒说解释两束光相遇后，为何仍能沿原方向传播这一常见的现象，微粒说则完全无能为力了． （二）光的波动说 关于光的本性，当时还存在另一种观点，即光的波动说．认为光是某种振动，以波的形式向四周围传播．其代表人物是荷兰物理学家惠更斯．他认为，光是由发光体的微小粒子的振动在弥漫于一切地方的“以太”介质中传播过程，而不是像微粒说所设想的像子弹和箭那样的运动．他指出：“假如注意到光线向各个方向以极高的速度传播，以及光线从不同的地点甚至是完全相反的地方发出时，光射线在传播中一条光线穿过另一条光线而相互毫不影响，就能完全明白这一点：当我们看到发光的物体时，决不可能是由于从它所发生的物质，像穿过空气的子弹和箭一样，通过物质迁移所引起的”．他把光比作在水面上投入石块时产生的同心圆状波纹．发光体中的每一个微粒把振动，通过“以太”这种介质向周围传播，发出一组组同心的球面波．波面上的每一点，又可以此点为中心，再向外传播子波．当然，这样的观点解释同时发生反射和折射，比微粒说的“猝发理论”方便得多，以水波为例，水波在传播时，反射与折射可以同时发生．一列水波在与另一列水波相遇时，可以毫无影响的相互通过．
光的衍射 说课稿 教案 教学设计
光的衍射 一、教学目标 1、知识与技能 （1）认识光的衍射现象，使学生对光的波动性有进一步的了解． （2）了解光产生明显衍射的条件，及衍射图样与波长、缝宽的定性关系． 2、过程与方法 （1）通过观察实验，培养学生对物理现象的观察、表述、概括能力． （2）通过观察实验培养学生观察、表述物理现象，概括规律特征的能力，学生亲自做实验培养学生动手的实践能力． 3、态度、情感、价值观 （1）通过对“泊松亮斑”的讲述，使学生认识到任何理论都必须通过实践检验，实验是检验理论是否正确的标准． 二、教学重点与难点分析： （1）通过众多的光的衍射实验事实和衍射图片来认识光的波动性． （2）光的衍射现象与干涉现象根本上讲都是光波的相干叠加． （3）正确认识光发生明显衍射的条件． （4）培养学生动手实验能力，教育学生重视实验，重视实践． 三、教学过程 1、常见的衍射现象有那些？ 小孔衍射、小屏衍射、单缝衍射、边缘衍射。 例1、在观察光的衍射现象的实验中，通过紧靠眼睛的卡尺测脚形成的狭缝，观看远处的日光灯管或线状白炽灯丝(灯管或灯丝都要平行于狭缝)，可以看到() A.黑白相间的直条纹 B.黑白相间的弧形条纹 C.彩色的直条纹 D.彩色的弧形条纹 例2、在双缝干涉实验中，以白光为光源，在屏幕上观察到了彩色干涉条纹.若在双缝中的一缝前放一红色滤光片(只能透过红光)，另一缝前放一绿色滤光片(只能透过绿光)，这时() A.只有红色和绿色的双缝干涉条纹，其他颜色的双缝干涉条纹消失 B.红色和绿色的双缝干涉条纹消失，其他颜色的干涉条纹依然存在 C.任何颜色的双缝干涉条纹都不存在，但屏上仍有光亮 D.屏上无任何光亮 2、为什么平时很难见到光的衍射现象？（发生衍射现象的条件） 因为发生明显衍射现象的条件为：逢、孔、障碍物的尺度与波长接近时。由于光的波长很短，所以生活中很难看到光的衍射现象。 例1、如图4-2所示，A、B两幅图是由单色光分别 入射到圆孔而形成的图案.其中图A是光的_____ (填“平行”或“衍射”)图象，由此可判断出图A 所对应的圆孔的孔径_____(填“大于”或“小于”) 图B所对应的圆孔的孔径. 3、什么是“泊松亮斑”？谁提出了“泊松亮斑”？提出的目的是什么？谁证实了“泊松亮斑” 的存在？你从中能体会到什么？ 著名数学家泊松根据菲涅耳的波动理论推算出：把一各不透光的小圆盘放在光束中，在小圆盘后方的光屏上，圆盘阴影中央出现一个亮斑。后人称此亮斑为泊松亮斑。泊松
【最新】高中物理 53 光的衍射和偏振教案 教科版选修3 4
5.3 光的衍射和偏振 三维教学目标 1、知识与技能 （1）认识光的衍射现象，使学生对光的波动性有进一步的了解； （2）了解光产生明显衍射的条件，及衍射图样与波长、缝宽的定性关系。 2、过程与方法 （1）通过观察实验，培养学生对物理现象的观察、表述、概括能力； （2）通过观察实验培养学生观察、表述物理现象，概括规律特征的能力，学生亲自做实验培养学生动手的实践能力。 3、态度、情感、价值观 （1）通过对“泊松亮斑”的讲述，使学生认识到任何理论都必须通过实践检验，实验是检验理论是否正确的标准。 教学重点：通过众多的光的衍射实验事实和衍射图片来认识光的波动性；光的衍射现象与干涉现象根本上讲都是光波的相干叠加。 教学难点：正确认识光发生明显衍射的条件；培养学生动手实验能力，教育学生重视实验，重视实践 1、常见的衍射现象有那些？ 小孔衍射、小屏衍射、单缝衍射、边缘衍射。 例1：在观察光的衍射现象的实验中，通过紧靠眼睛的卡尺测脚形成的狭缝，观看远处的日光灯管或线状白炽灯丝(灯管或灯丝都要平行于狭缝)，可以看到 ( ) A.黑白相间的直条纹 B.黑白相间的弧形条纹 C.彩色的直条纹 D.彩色的弧形条纹 例2：在双缝干涉实验中，以白光为光源，在屏幕上观察到了彩色干涉条纹.若在双缝中的一缝前放一红色滤光片(只能透过红光)，另一缝前放一绿色滤光片(只能透过绿光)，这时( ) A.只有红色和绿色的双缝干涉条纹，其他颜色的双缝干涉条纹消失 B.红色和绿色的双缝干涉条纹消失，其他颜色的干涉条纹依然存在 C.任何颜色的双缝干涉条纹都不存在，但屏上仍有光亮 D.屏上无任何光亮 2、为什么平时很难见到光的衍射现象？ （发生衍射现象的条件）因为发生明显衍射现象的条件为：逢、孔、障碍物的尺度与波长接近时。由于光的波长很短，所以生活中很难看到光的衍射现象。 例1：如图4-2所示，A、B两幅图是由单色光分别入射到圆孔而形成的图案.其中图A是光的_____(填“平行”或“衍射”)图象，由此可判断出图A所对应的圆孔的孔径_____(填“大于”或“小于”)图B所对应的圆孔的孔径。 3、什么是“泊松亮斑”？ 谁提出了“泊松亮斑”？提出的目的是什么？谁证实了“泊松亮斑”的存在？你从中能体会到什么？ 著名数学家泊松根据菲涅耳的波动理论推算出：把一各不透光的小圆盘放在光束中，在小圆盘后方的光屏上，圆盘阴影中央出现一个亮斑。后人称此亮斑为泊松亮斑。泊松指望这 用心爱心专心- 1 -
光的衍射偏振作业习题及解答赵近芳编
13-11 一单色平行光垂直照射一单缝，若其第三级明条纹位置正好与6000ο A 的单色平行光的第二级明条纹 位置重合，求前一种单色光的波长． 解：单缝衍射的明纹公式为： sin (21) 2a k λ ?=+ 设x λλ=时，3=k ，由已知：当6000=λo A 时，2=k ，二者重合时?角相同，所以有 )132(2 6000 ) 122(sin +?=+?=?a 2x λ 解得 428660007 5 =?=x λ(o A )=428.6 ( nm) 13-12 单缝宽0.10mm ，透镜焦距为50cm ，用5000=λo A 的绿光垂直照射单缝．求： (1) 位于透镜焦平面处的屏幕上中央明条纹的宽度和半角宽度各为多少? (2) 若把此装置浸入水中(n =1.33)，中央明条纹的半角宽度又为多少? 解：单缝衍射暗纹公式为：sin na k ?λ=，k =1时，有1sin na λ ?= 单缝衍射中央明纹的半角宽度为一级暗纹的角宽度，故1 01sin ()na na λ λ ??-==≈ 单缝衍射中央明纹的宽度为：11122tan 2sin 2x x f f f na λ ???==≈=暗， (1) 空气中，1=n ，所以有：33 10 100.510 10.01050005.02---?=????=?x (m ) 10101 3 033 500010500010sin 5.0100.10100.1010?------??=≈=??? (rad ) (2) 浸入水中，33.1=n ，所以有：3 3 101076.310 10.033.110500050.02---?≈?????=?x (m ) 10101 3 033 500010500010sin 3.76101.330.110 1.330.110 ?------??=≈≈????? (rad ) 13-15 波长为5000o A 的平行单色光垂直照射到每毫米有200条刻痕的光栅上，光栅后的透镜焦距为60cm ．求： (1) 屏幕上中央明条纹与第一级明条纹的间距； (2) 当光线与光栅法线成 30°斜入射时，中央明条纹的位移为多少? 解：由已知，光栅常数为： 31mm 5.010200 a b -+= =?mm =6100.5-?m (1) 由光栅衍射明纹公式：λ?k b a =+sin )(，对中央明纹0k =， 00sin 0,0x ?=∴=， 对第一级明条纹1=k , 有：1016500010sin 0.15.010a b λ ?--?===+?，又11 tan x f ?=，所以
第四章 光的衍射
第四章光的衍射 前言 衍射：当光波遇到障碍物时，会偏离几何光学的直线传播而绕行的现象称为光的衍射(diffraction). 衍射的限制与展宽 限制尺度、发散角和波长的关系： 衍射图样和结构：一一对应。结构越细微，相应的衍射图样越大；结构越复杂，相应的衍射图样越复杂 学科交叉引发创新：克里克(F. Crick)、沃森(J. Watson)、威尔金斯(M. Wilkins)，1962年诺贝 尔医学奖。上世纪，研究DNA结构的威尔金斯等人都是物理学家或化学家--物理学“剑走偏 锋”助产了现代生物学。(DNA的X光衍射照片) 惠更斯原理与衍射 光扰动同时到达的空间曲面被称为波面或波前，波前上的每一点都可以看成一个新的扰动中心，称为子波源或次波源，次波源向四周发出次波；下一时刻的波前是这些大量次波面的公切面，或称为包络面；次波中心与其次波面上的那个切点的连线方向给出了该处光传播方向。惠更斯原理的不足 ①不能回答光振幅或光强的传播问题 ②不能回答光位相的传播问题 一、惠更斯-菲涅耳原理 菲涅耳，法国物理学家和铁路工程师。菲涅耳的科学成就主要有两个方面。一是衍射。他以 惠更斯原理和干涉原理为基础，用新的定量形式建立了惠更斯--菲涅耳原理，完善了光的衍 射理论。另一成就是偏振。他与D.F.J.阿拉果一起研究了偏振光的干涉，确定了光是横波 （1821）；他发现了光的圆偏振和椭圆偏振现象（1823），用波动说解释了偏振面的旋转； 他推出了反射定律和折射定律的定量规律，即菲涅耳公式；解释了马吕斯的反射光偏振现象 和双折射现象，奠定了晶体光学的基础。 菲涅尔透镜
1、惠更斯—菲涅耳原理 波前上的每个面元都可以看成次波源，它们向四周发射次波；波场中任一场点的扰动都是所有次波源所贡献的次级扰动的相干叠加 波前的遮挡或扭曲，导致次波源部分失去，或次波源的相位发生改变。被改变的次波源相干叠加，产生衍射强度分布。这种新的强度分布带有障碍物的信息。 惠更斯—菲涅耳原理的数学表示：
最新光的干涉-衍射和偏振(含答案)
第4课时光的干涉衍射和偏振 导学目标 1.掌握光的干涉现象产生的条件，特别是双缝干涉中出现明暗条纹的条件及判断方法.2.掌握光产生明显衍射的条件，以及衍射与干涉现象的区别.3.掌握光的偏振现象，了解偏振在日常生活中的应用． 一、光的干涉 [基础导引] 1．在双缝干涉实验中，光屏上某点P到双缝S1、S2的路程差为7.5×10－7m，如果用频率 6.0×1014 Hz的黄光照射双缝，试通过计算分析P点出现的是亮条纹还是暗条纹．2．描绘地势高低可以用等高线，描绘静电场可以用等势线，薄膜干涉条纹实际上是等厚线，同一干涉条纹上各个地方薄膜的厚度是相等的．利用光的干涉检查平整度时，观察到了干涉条纹的形状，就等于知道了等厚线的走向，因而不难判断被检测平面的凹下或凸出的位置．为什么薄膜干涉条纹是等厚线？ [知识梳理] 1．双缝干涉：由同一光源发出的光经双缝后形成两束振动情况总是________的相干光波．屏上某点到双缝的路程差是________________时出现亮条纹；路程差是半波长的________时出现暗条纹．相邻的明条纹(或暗条纹)之间的距离Δx与波长λ、双缝间距d及屏到双缝的距离l之间的关系为____________． 2．薄膜干涉：利用薄膜(如肥皂液薄膜)____________反射的光相遇而形成的．图样中同一条亮(或暗)条纹上所对应的薄膜厚度________． 特别提醒 1.只有相干光才能形成稳定的干涉图样． 2．单色光形成明暗相间的干涉条纹，白光形成彩色条纹． 二、光的衍射 [基础导引] 太阳光照着一块遮光板，遮光板上有一个较大的三角形孔．太阳光透过这个孔，在光屏上形成一个三角形光斑．请说明：遮光板上三角形孔的尺寸不断减小时，光屏上的图形将怎样变化？说出其中的道理． [知识梳理] 1．光________________________________的现象叫光的衍射． 2．发生明显衍射的条件：只有在障碍物的尺寸比光的波长小或者跟波长相差不多的条件下，才能发生明显的衍射现象． 3．泊松亮斑：当光照到不透光的小圆板上时，在圆板的阴影中心出现的亮斑(在阴影外还有不等间距的明暗相间的圆环)． 特别提醒 1.光的干涉、衍射和光的色散都可出现彩色条纹，但光学本质不同． 2．区分干涉和衍射，关键是理解其本质，实际应用中可从条纹宽度、条纹间距、亮度等方面加以区分． 三、光的偏振 [基础导引]
光的衍射 说课稿 教案 教学设计
光的衍射 ●教学目标 一、知识目标 1.通过实验观察，让学生认识光的衍射现象，知道发生明显的光的衍射现象的条件，从而对光的波动性有进一步的认识. 2.通常学习知道“几何光学”中所说的光沿直线传播是一种近似规律. 二、能力目标 1.通过讨论和对单缝衍射装置的观察，理解衍射条件的设计思想. 2.在认真观察课堂演示实验和课外自己动手观察衍射现象的基础上，培养学生比较推理能力和抽象思维能力. 三、德育目标 通过“泊松亮斑”等科学小故事的学习，培养学生坚定的自信心、踏实勤奋的工作态度和科学研究品德. ●教学重点 单缝衍射实验和圆孔衍射实验的观察以及产生明显衍射现象的条件. ●教学难点 衍射条纹成因的初步说明. ●教学方法 1.通过机械波衍射现象类比推理，提出光的衍射实验观察设想. 2.通过观察分析实验，归纳出产生明显衍射现象的条件以及衍射是光的波动性的表现. 3.通过对比认识衍射条纹的特点及变化，加深对衍射图象的了解. ●教学用具 JGQ型氦氖激光器25台，衍射单缝（可调缝宽度），光屏、光栅衍射小圆孔板，两支铅笔（学生自备），日光灯（教室内一般都有），直径5 mm的自行车轴承用小钢珠，被磁化的钢针（吸小钢珠用），投影仪（本节课在光学实验室进行）. ●课时安排 1课时 ●教学过程 一、引入新课 复习水波的衍射 ［投影水波衍射图片（试验修订本第二册P14图10—26，10—27）］ ［师］请大家看这几幅图片，回忆一下相关内容，回答下面两个问题： 1.什么是波的衍射？ 2.图10—27中哪一幅衍射现象最明显？说明原因. ［生1］（议论后，一人发言）波能绕过障碍物的现象叫波的衍射.图10—27中丙图衍射最明显，因为这里的孔宽度最小. ［师］前一个问题回答得很好，后一个问题有没有同学还有其他看法？ ［生2］我认为丙图中孔的尺寸虽然是最小，但不一定就是发生明显衍射现象的原因，我们应该用它跟波长比. ［师］很好，大家一起来说说发生明显衍射现象的条件是什么？ ［生总结］障碍物或孔的尺寸比波长小或者跟波长相差不多. 二、新课引入 （一）光的衍射实验
光栅衍射和偏振光
光栅衍射和偏振光
12.7 衍射光栅和光栅光谱 一.光栅( grating ) 1. 光栅：由大量等宽、等间距的平行狭缝 (或反射面)构成的光学元件。 广义讲，任何具有空间周期性的衍射屏 都可叫作光栅。 2.光栅分类：透射光栅 反射光栅 我们只讨论透射光栅。 3.光栅常量(grating constant) a ：相邻两刻痕边缘间距（透光宽度） b ：刻痕宽度（不透光宽度） 光栅常量 d = a + b （相邻两狭缝中心之间距） 是光栅的重要参数。 反射光栅 d d 透射光栅 光栅 (a) (b)
·实用光栅：刻痕数 几十条/mm ~ 几千条/mm ·用电子束刻制刻痕数可达几万条/mm ?d ~ 数万?。 ·光栅是现代科技中常用的重要光学元件。 二.实验装置 1.光栅衍射装置 衍射角：θ o P f 缝平面透镜L λ θ d sinθ d θ
光栅常量：d，缝数为N，单色光垂直入射 2.光栅衍射(多缝衍射) （1）每条缝发的光都是单缝衍射光。 各条缝的衍射光在屏上的光强分布位置相同。 （2）多缝衍射是N束单缝衍射光的干涉。或N个单缝衍射图样的相干叠加 （3）光栅衍射是单缝衍射和多光束干涉的综合 三.条纹特点 1.主极大 （1）明纹条件： 光栅方程 d sinθ = ±kλ (k = 0,1,2,…) ·是主极大的必要条件，不是充分条件 (还有缺级问题，见后)。 （2）位置： x=f（tgθ）=f（sinθ）=±f(kλ/d) (k = 0,1,2,…)
和缝数N 无关 （3）亮度：各条缝的光在主极大处引起的分振动同相。 主极大处的合振幅是同一方向(同 θ 角)单缝衍射光振幅A 单 的 N 倍。 主极大处的亮度是同一方向(同 θ 角)单缝衍射光强I 单 的N 2 倍。 （4）主极大的最高级次： 1sin 2 0
人教版高中物理选修3教案 波的衍射和干涉
课时12.4波的衍射和干涉 1.通过观察水波的衍射现象,认识衍射现象的特征。知道衍射现象是波特有的现象,知道什么是波的衍射现象和发生明显衍射现象的条件。 2.了解波的叠加原理。通过实验认识波的干涉现象和波的干涉图样。 3.知道干涉现象是波所特有的现象。知道波发生干涉现象的必要条件。 重点难点:波的衍射的定义及发生明显衍射现象的条件;波的叠加原理、波的干涉现象、产生干涉的条件及有关计算。 教学建议:衍射和干涉是波特有的现象,也是学生后面学习光的衍射的基础。对于波的衍射,教学的关键仍在于实验的演示、观察和对实验现象的分析。为了有助于对实验现象的分析和研究,可以在观察真实现象的同时,利用课件进行模拟,以便于使学生对衍射留下更加清晰的印象。在波的干涉学习中,从波叠加的一般原理到满足相干条件下的干涉现象,学生对“波是振动形式的传播”的理解得到加深,其中波的相干条件是学习的难点。 导入新课:泰山佛光是岱顶奇观之一。每当云雾弥漫的清晨或傍晚,游人站在较高的山头上顺光而视,就可能看到缥缈的雾幕上,呈现出一个内蓝外红的彩色光环,这个光环将整个人影或头影映在里面,恰似佛像头上五彩斑斓的光环,故得名“佛光”或“宝光”。你能解释这种现象吗? 1.波的衍射 (1)定义:波可以①绕过障碍物而继续传播的现象叫作波的衍射。 (2)发生明显衍射现象的条件:只有缝、孔的宽度或障碍物的尺寸跟波长②相差不多,或者比波长③更小时,才能发生明显的衍射现象。
(3)衍射是波特有的现象,故一切波均可发生衍射现象。“闻其声而不见其人”是④声波的衍射。 2.波的叠加 大量的事实和实验表明,几列波相遇时能保持各自的⑤运动特征继续传播,在它们重叠的区域里,介质中的质点同时参与这几列波的振动,质点的位移等于几列波单独传播时⑥引起的位移的矢量和,这就是波的叠加原理。 3.波的干涉 (1)定义:频率相同的两列波叠加时,某些区域的⑦振幅增大,某些区域的⑧振幅减小,这种现象叫作波的干涉。 (2)产生干涉的两个必要条件:一是两列波的⑨频率必须相同;二是两个波源的⑩相位差必须保持不变。 (3)干涉图样的特点:在加强区两列波引起的振动总是相互加强的,振幅等于两列波的振幅之和;在减弱区两列波引起的振动总是相互减弱的,振幅等于两列波的振幅之差。 (4)干涉是波特有的现象,声波、电磁波等一切波都能发生干涉。 1.教材波的衍射的演示中图1 2.4-1中甲、乙哪个图象衍射现象更明显? 解答:乙图象衍射现象更明显。 2.医院中探测仪器“B超”为什么用超声波而不用普通声波? 解答:超声波的波长短,不易发生衍射,故波能反射回来并被接收。 3.波的干涉的示意图中振动加强的区域就是波峰或波谷吗? 解答:振动加强的部分有波峰、波谷、平衡位置等,只是它们的振幅最大。 主题1:波的衍射
光的干涉、衍射和偏振
光的干涉、衍射和偏振 考纲解读 1.理解光的干涉现象，掌握双缝干涉中出现明暗条纹的条件. 2.理解光的衍射现象，知道发生明显衍射的条件. 3.知道光的偏振现象，了解偏振在日常生活中的应用．
1．[光的干涉现象的理解]一束白光在真空中通过双缝后在屏上观察到的干涉条纹，除中央白色亮纹外，两侧还有彩色条纹，其原因是() A．各色光的波长不同，因而各色光分别产生的干涉条纹的间距不同 B．各色光的速度不同，因而各色光分别产生的干涉条纹的间距不同 C．各色光的强度不同，因而各色光分别产生的干涉条纹的间距不同 D．上述说法都不正确 2．[光的衍射现象的理解]对于光的衍射的定性分析，下列说法中不正确的是() A．只有障碍物或孔的尺寸可以跟光波波长相比甚至比光的波长还要小的时候，才能明显地产生光的衍射现象 B．光的衍射现象是光波相互叠加的结果 C．光的衍射现象否定了光的直线传播的结论 D．光的衍射现象说明了光具有波动性 3．[光的偏振现象的理解]如图1所示，偏振片P的透振方向(用带有箭头的实线表示)为竖直方向．下列四种入射光束中，能在P的另一侧观察到透射光是() A．太阳光 B．沿竖直方向振动的光 C．沿水平方向振动的光 D．沿与竖直方向成45°角振动的光
考点梳理 1．光的干涉 (1)定义：两列频率相同、振动情况相同的光波相叠加，某些区域出现振动加强，某些区域出现振动减弱，并且加强区域和减弱区域总是相互间隔的现象叫光的干涉现象． (2)相干条件 只有相干光源发出的光叠加，才会发生干涉现象．相干光源是指频率相同、相位相同(振动情况相同)的两列光波． 2．双缝干涉：由同一光源发出的光经双缝后，在屏上出现明暗相间的条纹．白光的双缝干涉的条纹是中央为白色条纹，两边为彩色条纹，单色光的双缝干涉中相邻亮条纹间距离 为Δx＝l d λ. 3．薄膜干涉：利用薄膜(如肥皂液薄膜)前后两面反射的光相遇而形成的．图样中同一条亮(或暗)条纹上所对应的薄膜厚度相同． 4．光的衍射
第18章衍射教案
第十八章光的衍射 教学要求 * 理解惠更斯-菲涅耳原理及半波带法； * 理解单缝衍射条纹分布规律、缝宽及波长对衍射条纹分布影响； * 了解圆孔衍射和光学仪器分辨本领； * 掌握光栅衍射公式、光栅衍射谱线位置确定及条纹分布特征； * 分析光栅常数及波长对衍射谱线分布影响，理解缺级现象； * 了解X射线衍射。
教学内容（学时：4学时） §18-1单缝衍射 §18-2圆孔衍射光学仪器的分辨本领 §18-3光栅衍射 §18-4 X射线衍射 教学重点 * 单缝衍射的条纹分布规律， * 光栅衍射的条纹分布规律， * 半波带法及缺级现象。 作业 18-01)、18-03)、18-04)、18-06)、18-08)、 18-10)、18-12)、18-14)、18-16)、18-19)、 ------------------------------------------------------------------
第十八章光的衍射 （光的衍射___绕过障碍物传播“绕弯”___且产生明暗相间条纹） §18-1 单缝衍射 一惠更斯–菲涅耳原理 1、光的衍射现象 光作为一种电磁波，在传播过程中若遇到尺寸比光的波长小或差不多的障碍物时， 它就不再遵循直线传播的规律，而会传到障碍物的阴影区并形成明暗相间的条纹， 这就是光的衍射现象。
(图: 针和细线的衍射条纹) 利用惠更斯原理可以定性说明光线绕过障碍物边沿的现象，但它不能确切地说明为 什么出现明暗相间的条纹，菲涅尔用“子波相干”的思想补充了惠更斯原理，解释 了各类衍射现象并得出与实际相符的结果。 2、惠更斯—菲涅耳原理： 从同一波阵面上各点发出的子波，在传播到空间某点时，各个子波间也可以相互叠
光的衍射习题教案
光的衍射 一、选择题：（ B ）（ D ）（ C ）（ B ）（ C ）（ B ）（ D ）（ B ）（ D ）（ B ）（ A ） 1．在单缝夫琅和费衍射中，波长为λ的单色光垂直入射在宽度为3λ的单缝上，对应于衍射角30°方向，单缝处波阵面可分成的半波带数目为（ ） (A ) 2个； (B ) 3个； (C ) 4个； (D ) 6个。 【提示：根据公式sin /2b k θλ=，可判断k =3】 2．在单缝衍射实验中，缝宽b =0.2mm ，透镜焦距f =0.4m ，入射光波长λ=500nm ，则在距离中央亮纹中心位置2mm 处是亮纹还是暗纹？从这个位置看上去可以把波阵面分为几个半波带？（ ） (A) 亮纹，3个半波带； (B) 亮纹，4个半波带；(C) 暗纹，3个半波带； (D) 暗纹，4个半波带。 【提示：根据公式sin /2b k θλ=?2 x b k f λ=，可判断k =4，偶数，暗纹】 3．在夫琅和费单缝衍射实验中，对于给定的入射单色光，当缝宽度变宽，同时使单缝沿垂直于透镜光轴稍微向上平移时，则屏上中央亮纹将： （ ） (A)变窄，同时向上移动； (B) 变宽，不移动； (C)变窄，不移动； (D) 变宽，同时向上移动。 【缝宽度变宽，衍射效果减弱；单缝位置上下偏移，衍射图样不变化】 4．在夫琅和费单缝衍射实验中，对于给定的入射单色光，当缝宽度变小时，除中央亮纹的中心位置不变外，各级衍射条纹 （ ） (A) 对应的衍射角变小； (B) 对应的衍射角变大； (C) 对应的衍射角也不变； (D) 光强也不变。 【见上题提示】 5．在如图所示的夫琅和费单缝衍射实验装置中，S 为单缝， L 为凸透镜，C 为放在的焦平面处的屏。当把单缝垂直于凸透 镜光轴稍微向上平移时，屏幕上的衍射图样 （ ） (A) 向上平移； (B) 向下平移；(C) 不动；(D) 条纹间距变大。 【单缝位置上下偏移，衍射图样不变化】 6．波长为500nm 的单色光垂直入射到宽为0.25 mm 的单缝上，单缝后面放置一凸透镜，凸透镜的焦平面上放置一光屏，用以观测衍射条纹，今测得中央明条纹一侧第三个暗条纹与另一侧第三个暗条纹之间的距离为12mm ，则凸透镜的焦距f 为： （ ） (A) 2m ； (B) 1m ； (C) 0.5m ； (D) 0.2m 。 【提示：根据衍射暗纹公式sin b k θλ=?x b k f λ=?f x b λ?=，由题意可判断?x =2mm 】 7． 波长为550nm 的单色光垂直入射到光栅常数为d=1.0×10-4cm 的光栅上，可能观察到的光谱线的最大级次为（ ） (A )4； (B ) 3； (C ) 2； (D ) 1。 【提示：根据衍射光栅公式(')sin b b k θλ+=，取θ=900? 1.82k =，可判断max 1k =】 8． 波长为600nm 的单色光垂直入射到光栅常数为2.5×10-3mm 的光栅上， 光栅的刻痕与缝宽相等，
第四章5光的衍射
第四章 5 光的衍射 问题？ 我们知道，波能够绕过障碍物发生衍射。例如，声音能够绕过障碍物传播。 既然光也是一种波，为什么在日常生活中我们观察不到光的衍射，而且常常说“光沿直线传播”呢？ 光的衍射 在挡板上安装一个宽度可调的狭缝，缝后放一个光屏。用单色平行光照射狭缝，我们看到，当缝比较宽时，光沿着直线通过狭缝，在屏上产生一条与缝宽相当的亮条纹。但是，当缝调到很窄时，尽管亮条纹的亮度有所降低，但是宽度反而增大了，而且还出现了明暗相间的条纹（图4.5-1）。 单色光 图 4.5-1 单缝衍射示意图 这表明，光没有沿直线传播，它绕过了缝的边缘，传播到了相当宽的地方。这就是光的衍射现象。图4.5-2是在一次实验中拍摄的屏上亮条纹的照片，上图的狭缝较窄，衍射后在屏上产生的中央亮条纹较宽。
红光单缝宽0.4 mm 红光单缝宽0.8 mm 图 4.5-2 单缝衍射产生的图样 如果用白光做上述实验，得到的条纹是彩色的（图4.5-3）。这是因为白光中包含了各种颜色的光，衍射时不同色光的亮条纹的位置不同，于是各种色光就区分开了。 图 4.5-3 白光的单缝衍射条纹 在单缝衍射和圆孔衍射的照片中，都有一些亮条纹和暗条纹。这是由于来自单缝或圆孔上不同位置的光，通过缝或孔之后叠加时加强或者削弱的结果。各种不同形状的障碍物都能使光发生衍射，致使影的轮廓模糊不清，出现明暗相间的条纹（图4.5-4）。 图 4.5-4 光经过大头针尖时的衍射照片 对衍射现象的研究表明，光在没有障碍物的均匀介质中是沿直线传播的，在障碍物的尺寸比光的波长大得多的情况下，衍射现象不明显，也可以近似认为光是沿直线传播的。但是，在障碍物的尺寸可以跟光的波长相比，甚至比光的波长还小的时候，衍射现象十分明显，这时就不能说光沿直线传播了。 衍射光栅 单缝衍射的条纹比较宽，而且距离中央亮条纹较远的条纹，亮度也很低。因此，无论从测量的精确度，还是从可分辨的程度上说，单缝衍射都不能达到实用要求。 实验表明，如果增加狭缝的个数，衍射条纹的宽度将变窄，亮度将增加。光学仪器中用
高中物理第十三章光第56节光的衍射光的偏振教学案新人教版选修
第5、6节光的衍射__光的偏振 1.衍射条纹是一些明暗相间的条纹，中央条纹最 宽、最亮，离中央条纹越远，亮条纹的宽度越小， 亮度越低。 2．白光的单缝衍射条纹是中央为白色亮纹，两侧 为彩色条纹，外侧呈红色，靠近白色亮纹的内侧为 紫色。 3．偏振光：在垂直于传播方向的平面上，只沿着 某个特定的方向振动的光。 一、光的衍射 1．定义：光通过很小的狭缝(或圆孔)时，明显地偏离了直线传播的方向，在屏上应该出现阴影的区域出现明条纹或亮斑，应该属于亮区的地方也会出现暗条纹或暗斑的现象。 2．衍射图像：衍射时产生的明暗条纹或光环。 3．单缝衍射：单色光通过狭缝时，在屏幕上出现明暗相间的条纹，中央为亮条纹，中央条纹最宽最亮，其余条纹变窄变暗；白光通过狭缝时，在屏上出现彩色条纹，中央为白条纹。 4．圆孔衍射：光通过小孔时(孔很小)在屏幕上会出现明暗相间的圆环。 5．泊松亮斑：障碍物的衍射现象。在单色光传播途中，放一个较小的圆形障碍物，会发现在阴影中心有一个亮斑，这就是著名的泊松亮斑。 二、衍射光栅 1．衍射光栅的结构 由许多等宽的狭缝等距离地排列起来形成的光学仪器。 2．衍射图样的特点 与单缝衍射相比，衍射条纹的宽度变窄，亮度增加。 3．衍射光栅的种类 反射光栅、透射光栅。 三、光的偏振 1．横波与纵波的特点 横波中各点的振动方向总与波的传播方向垂直。纵波中，各点的振动方向总与波的传播
方向在同一直线上。横波有偏振现象。 2．自然光和偏振光 (1)自然光：太阳、电灯等普通光源发出的光，包含着在垂直于传播方向上沿一切方向振动的光，沿着各个方向振动的光波的强度都相同。 (2)偏振光：在垂直于传播方向的平面上，只沿着某个特定的方向振动的光。 3．光的偏振 偏振现象只有沿偏振片的“透射方向”振动的光波才能通过偏振片 结论偏振现象表明，光是一种横波 偏振光的 形成①自然光通过偏振片后，得到偏振光 ②自然光在介质表面反射时，反射光和折射光都是偏振光 偏振现象的应用①把偏振片装在照相机镜头前 ②电子表的液晶显示 1．自主思考——判一判 (1)白光通过盛水的玻璃杯，在适当的角度，可看到彩色光，是光的衍射现象。(×) (2)菜汤上的油花呈现彩色，是光的折射现象。(×) (3)用两支圆柱形铅笔并在一起，形成一个狭缝，使狭缝平行于日光灯，会看到彩色的衍射条纹。(√) (4)凡是波都有偏振现象。(×) (5)反射可以引起自然光的偏振。(√) (6)拍摄水中游鱼时，在镜前装一偏振片是利用光的偏振现象。(√) 2．合作探究——议一议 (1)衍射和干涉条纹都是明暗相间的，两种条纹是否完全一样？ 提示：不一样。衍射条纹是中间最宽、最亮，从中央向两侧逐渐变窄、变暗；干涉条纹是等间距的条纹，即宽度和亮度相同。 (2)自然光和偏振光有什么不同？ 提示：自然光沿各个方向振动的光波的强度都相同，而偏振光只在垂直于传播方向的平面上，沿着某个特定的方向振动。
2019高中物理第十三章第56节光的衍射光的偏振讲义含解析新人教版选修3_4
光的衍射光的偏振 一、光和衍射┄┄┄┄┄┄┄┄① 1．光的衍射现象 (1)概念： 光在传播过程中，遇到障碍物或小孔时，光没有沿直线传播，而是绕过缝或孔的边缘传播到相当宽的地方的现象。 (2)典型衍射及现象 ①单缝衍射：单色光通过狭缝时，在屏幕上出现明暗相间的条纹，中央为亮条纹，中央条纹最宽最亮，其余条纹变窄变暗；白光通过狭缝时，在屏上出现彩色条纹，中央为白条纹； ②圆孔衍射：光通过小孔(孔很小)时在屏幕上会出现明暗相间的圆环； ③泊松亮斑：各种不同形状的障碍物都能使光发生衍射，致使影的轮廓模糊不清。若在单色光传播途中，放一个较小的圆形障碍物，会发现在阴影的中心有一个亮斑，这就是著名的泊松亮斑。 2．产生明显衍射现象的条件 在障碍物或小孔的尺寸可以跟光的波长相比，甚至比光的波长还要小的时候，就会出现明显的衍射现象。 3．光的衍射现象和光的直线传播的关系 光的直线传播只是一个近似的规律，当光的波长比障碍物或小孔小得多时，光可以看成沿直线传播；在孔或障碍物尺寸可以跟波长相比，甚至比波长还要小时，衍射现象就十分明显。 4．衍射光栅 (1)衍射光栅的结构：由许多等宽的狭缝等距离地排列起来形成的光学仪器。 (2)衍射图样的特点：与单缝衍射相比，衍射条纹的宽度变窄，亮度增加。 (3)衍射光栅的种类：反射光栅、透射光栅。 [说明] (1)对于单缝衍射：缝越窄，中央亮条纹越宽，条纹间距越大，衍射现象越明显。 (2)衍射是波特有的一种现象。 ①[判一判] 1．白光通过盛水的玻璃杯，在适当的角度，可看到彩色光，是光的衍射现象(×) 2．菜汤上的油花呈现彩色，是光的折射现象(×) 3．隔着帐幔看远处的灯，看到灯周围辐射彩色的光芒，是光的干涉现象(×) 4．衍射光栅的图样与单缝衍射相比，衍射条纹的亮度增加，宽度变宽(×) 二、光的偏振┄┄┄┄┄┄┄┄② 1．偏振现象

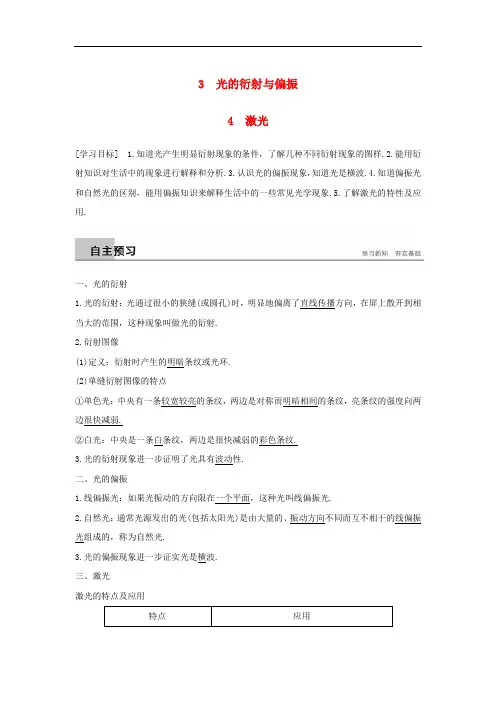

第五章 第3、4节 光的衍射与偏振 激光
