深部煤层气测井评价方法及其应用

煤层气测井评价

题目煤层气的测井评 制作人：刘博彪成杰朱博文崔莎莎 周道琛万程贾凡解冲雷

前言 (1) 0.1研究目的及意义 (1) 0.2煤层气测井的研究现状 (2) 第一章煤层气及储层的基本特征 (4) 1.1 煤层气的储层特征 (4) 1. 2煤层气的赋存状态 (5) 第二章煤层气的测井解释 (6) 2.1 煤储层的测井响应 (6) 2.1.1煤层气的电性特性 (6) 2.2.2 煤层气的测井相应特征 (6) 2.2储层参数的测井评价方法 (7) 2.2.1煤层的深度和厚度 (7) 2.2.2煤的工业分析参数 (8) 2.2.3煤层含气量 (8) 2.2.4渗透率和裂缝孔隙率 (8) 2.2.5岩石力学性质 (8) 2.3 实例分析 (9) 2.3.1 煤层与围岩的识别 (9) 2.3.2 煤的工业分析 (9) 2.3.3 含气量 (12) 2.3.4 渗透性的测井评价 (14) 2.3.5 资料的处理 (15) 第三章结论及建议 (17) 3.1 本文得出的结论 (17) 3.2 煤层气测井技术存在的煤层问题与建议 (17) 参考文献 (18)

前言 0.1研究目的及意义 煤层气俗称煤层甲烷或煤层瓦斯，是有机质在煤化作用过程中生成的、主要以吸附 状态赋存于煤层及其围岩中的可燃气体，其主要成分是甲烷，其次为二氧化碳、氮气等。煤层气是一种自生自储式的天然气资源，与石油及常规天然气藏有所区别，故称为非常 规天然气。 在过去的几十年里，作为一种新型绿色能源，煤层气资源受到世界各国的重视，许 多国家相继加大了对煤层气资源的勘探开发力度。美国、加拿大、澳大利亚、俄罗斯及 英国等国家是较早的将煤层气作为天然气能源进行开发和利用的国家。其中，美国是世 界上开采煤层气最早、煤层气商业性开发最为成功、也是产量最高的国家。 我国煤层气资源丰富，分布广泛，图1-1为我国主要含气区煤层气资源分布情况。 但是，由于我国煤层气勘探开发尚处于起步阶段，煤层气勘探程度普遍偏低。煤岩的组 成组分较为复杂，且各组分含量变化较大，被认为是最复杂的岩石，加之其基质孔隙- 裂缝的双重孔隙系统，共同导致煤层具有很强的非均质性，这给测井解释带来了更大的 多解性和不确定性。 测井方法被广泛应用于煤层气勘探开发过程，主要用于划分煤体宏观结构层深度、厚度及夹研层等)，进行煤质分析，确定煤体的物理参数(孔隙度、渗透率、地层孔隙压力及温度等)，以及结合室内煤心分析化验资料计算煤层含气量等。目前，我国煤层气测井评价水平整体较低，加强对煤层气储层测井评价的基础研究工作，提高煤层气储层测井解释精度，对我国煤层气资源的开发和利用具有重要意义

煤层气地球物理测井技术的思考

煤层气地球物理测井技术的思考 发表时间：2018-08-06T10:35:55.557Z 来源：《科技中国》2018年3期作者：唐万亨 [导读] 摘要：近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的 摘要：近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的测井工作也提出了新的要求。煤层气作为煤田伴生的一种非传统能源，因其的环保性，越来越受到广泛重视，本文就煤层气勘探开采过程中需要用到的测井技术浅谈下想法。 关键词：煤层气；测井技术；勘探开采 煤层气，指储存在煤层中以甲烷为主要成分、以吸附在煤基质颗粒表面为主、部分游离于煤孔隙中或溶解于煤层水中的烃类气体，俗称“瓦斯”，瓦斯是古代植物在堆积成煤的初期，纤维素和有机质经厌氧菌的作用分解而成。在高温、高压的环境中，在成煤的同时，由于物理和化学作用，继续生成瓦斯。瓦斯是无色、无味的气体，但有时可以闻到类似苹果的香味，这是由于芳香族的碳氢气体同瓦斯同时涌出的缘故。瓦斯对空气的相对密度是0.554，在标准状态下瓦斯的密度为0.716kg/m3，瓦斯的渗透能力是空气的1.6倍，难溶于水，不助燃也不能维持呼吸，达到一定浓度时，能使人因缺氧而窒息，并能发生燃烧或爆炸。瓦斯在煤体或围岩中是以游离状态和吸着状态存在的。瓦斯是煤的伴生矿产资源，属非常规天然气，其主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水气，以及微量的惰性气体，如氦和氩等。在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。如遇明火，即可燃烧，发生“瓦斯”爆炸，直接威胁着矿工的生命安全。因此，矿井工作对“瓦斯”十分重视，除去采取一些必要的安全措施外，有的矿工会提着一个装有金丝雀的鸟笼下到矿井，把鸟笼挂在工作区内。原来，金丝雀对“瓦斯”或其他毒气特别敏感，只要有非常淡薄的“瓦斯”产生，对人体还远不能有致命作用时，金丝雀就已经失去知觉而昏倒。矿工们察觉到这种情景后，可立即撤出矿井，避免伤亡事故的发生。瓦斯爆炸一直是煤矿安全生产的一个重大隐患。近一二十年来，随着大气污染，环保形势越来越严峻，煤层气作为一种热值高，燃烧后清洁，被重新审视，成为国际国内崛起的洁净、优质能源和化工原料。 作为传统的煤田地质勘探行业，对煤层气这一新型的非常规能源的开采利用须要引起足够的重视。煤层气可以作为能源利用的开采方法，现在主要参照天然气开采模式，即采用地面钻井抽采。作为非传统能源，煤层气的勘探开采工艺肯定区别于传统煤田的工艺，这对勘探开采中起重要作用的测井工作也提出了新的要求。下面就煤层气的勘探开采对于测井工作所需要解决的的技术需求，浅谈下想法。 一、勘探过程中的测井 众所周知，气体能够长期保存在地下，有其必要的条件，因而应该从其赋存条件选择合适的测井方法。煤层气作为一种气体，评价其储量，必须有含气量、饱和度、孔隙度、渗透率（绝对渗透率和相对渗透率）、储层压力等。常规的煤田地质测井参数双侧向（DLL）、自然伽玛（GR）、自然电位（SP）、补偿密度（DEN）、补偿声波（AC）、井温（TEMP）、顶角（DEV）、方位角（AZIM）、双井径（CAL）等曲线。这些曲线显然不能满足对煤层气的评价，应引入新的测井参数，对煤层及所赋存的煤层气进行综合评价。补偿中子（CNL）测井，是在贴井壁的滑板上安装同位素中子源和远、近两个热中子探测器，用远、近探测器计数率比值来测量地层含氢指数的一种测井方法。目前广泛使用补偿中子来进行孔隙度测井。利用孔隙度和其它参数结合可以推算出渗透率、饱和度等相关评价参数。这些参数可以有效的对煤层气钻孔中煤层气的储量进行评价。 二、完井开采过程中的测井 固井阶段 煤层气开采井在裸眼井完工后，为了保证抽取生产，需要进行固井完井工艺。在此过程中，需要对固井完井质量进行检查，需要引入水泥胶结测井（CBL）和声波变密度测井（VDL）。两种方法的原理是通过声波幅度进行测井。水泥胶结测井（CBL）可以判断固井水泥环和套管的胶结程度，再引入声波变密度测井（VDL）可以评价水泥环和地层、套管的胶结程度。这些基本上可以解决固井质量评价。基于这两种原理的基础上，最新发展起来了水泥评价测井（CET）和脉冲回声测井（PET）,可以更好的不受外界微小环境及自身所处环境状态的影响，更好的完成水泥胶结评价。 射孔阶段 射孔是采用特殊聚能器材进入井眼预定层位进行爆炸开孔让井下地层内流体进入孔眼的作业活动。煤层气裸眼井固井完成后，需要进行目的层射孔。参考中国石油天然气集团对旗下的五大钻探工程公司（大庆、川庆、西部、渤海、长城）的测井分公司及中国石油天然气集团测井公司的分工，射孔属于测井公司业务的一部分。目前世界各国的射孔技术按输送方式可以分为两类：一是电缆输送射孔；二是油管输送射孔。按其穿孔作用原理可分为子弹射孔技术、聚能式射孔技术、水力喷射射孔技术、机械割缝式射孔技术、复合射孔技术等。煤层气抽采井在固井完成之后，要投入生产阶段，必须要进行目的层的射孔作业，因此射孔作业，也是煤层气测井需要关注的一个方面。 三、结语 煤层气测井是指根据煤层气储层(煤层) 与围岩在岩性物性上的差别，利用自然电位、双侧向（或感应）、微电极、补偿密度、自然伽马、声波时差、声波全波列、中子孔隙度以及井径测井等对其进行测井，煤层不仅是储存甲烷的储层，而且是生成甲烷的源岩。煤层的物理结构是一个双重孔隙，即煤层中有由基质孔隙和裂缝孔隙的孔隙系统，其裂缝孔隙又由主割理(面割理)和次级割理(端割理)组成。煤层甲烷呈三种状态存在于煤中，即以分子状态吸附在基质孔隙的内表面上；以游离气体状态存在于孔隙和裂缝；或溶于煤层的地层水中。由于煤层的物理结构以及煤层气(甲烷)的存储、运移等方面区别于常规天然气，因而传统的常规天然气储层的评价方法不适合于评价煤层气层。综上所述，煤层气测井对于我们传统煤田地质勘探系统的测井工作，面临诸多的新技术、问题和挑战，但是也有我们自身的优势。我们对

浅谈煤层气测井技术

因其具有改善能源结构，缓解能源压力，保障煤矿安全生产，保护环境等优点，近年来，煤层气开发利用成为能源勘探的一个亮点。为进一步加大煤层气抽采利用力度，强化煤矿瓦斯治理，减轻煤矿瓦斯灾害，国务院办公厅于2006年6月发布了《关于加快煤层气（煤矿瓦斯）抽采利用的若干意见》。在煤炭资源勘探日趋减少的情况下，煤层气勘探给煤炭地质勘探带来了一个新的发展机遇。 1煤层气测井现状 ①早先国内各大石油勘探局（公司）凭着技术、 仪器设备的优势和固井、射孔、压裂方面的能力，率先进入煤层气测井市场，测井项目、测井参数、报告格式均按照石油测井模式进行。现行的唯一一个煤层气测井规程--《煤层气测井作业规程》（中联煤层气有限责任公司企业标准Q/CUCBM 0401-2002）基本照搬了石油测井的标准。测井仪器系统有CSU- D 、SKD-3000、SKH-2000、SKN-3000等等。 ②随着煤层气测井市场的不断扩大，许多煤田 勘探测井队伍进入煤层气测井市场，测井仪器设备主要有美国蒙特系列Ⅲ数字测井仪、渭南煤矿专用设备厂的TYSC 型和北京中地英捷物探仪器研究所的PSJ-2型数字测井仪系统。 2煤层气测井仪器对比分析 ①石油测井仪器设备具有组合化程度高、可测 参数多等优点，如感应测井、地层产状测井、微球聚焦等仪器。但仪器体积大、笨重，施工成本高，采样间隔大，解释精度低。 ②美国蒙特系列Ⅲ数字测井系统方法仪器多， 配备有中子、全波列、产状仪等，基本可以满足煤层气测井参数要求；渭南煤矿专用设备厂的TYSC 型数字测井仪需要另外配备其它仪器厂的补偿中子、双侧向、全波列等测井探管；北京中地英捷物探仪器研究所基本可以配全煤层气测井仪器系统。这些煤田测井仪器设备均具有轻便灵活的特点，虽然组合化程度比石油测井仪器低，但对于煤层气钻孔只是 n ×100m 的孔深来说，效率并不低，而采样间隔密，解 释精度高，施工成本低，适用于煤层气测井。 3测井地质成果 煤层气测井的主要地质任务为： ①划分钻井岩性，进行岩性分析；②确定煤层的深度、厚度及其结构； ③进行煤质分析，计算目的煤层的固定碳、灰 分、水分及挥发份，计算目的煤层的含气量； ④进行含水性、渗透性分析； ⑤测量钻井的井斜角和方位角，计算钻孔歪斜 情况； ⑥测量井温，了解储层温度； ⑦检查固井质量，评价水泥环的胶结情况等。 对于钻井岩性的划分和煤层深度、厚度及其结构的确定，可以说是煤田测井仪器的强项，其较高的仪器分辨率可以划分煤层中10cm 左右的夹矸，井温、井斜测量也可以进行连续测量。在煤质分析、碳、灰、水及含气量计算中，其关键是选择计算参数。在一个地区实施煤层气测井，要尽量收集目的煤层的各项实验室指标，并将其与测井的各项参数进行对比，找出相关关系，以便使测井计算出的煤层各项指标更客观、更接近实际。 作者简介：赵保中（1956—），男，物探工程师，长期从事地球物理测 井、地质勘探等工作。 浅谈煤层气测井技术 赵保中，郑应阁，吴正元 （河南省煤田地质局二队，河南洛阳471023） 摘要：目前用于煤层气测井的主要设备有美国蒙特系列Ⅲ数字测井仪、渭南煤矿专用设备厂TYSC 型和北京中地英捷物探仪器研究所PSJ-2型数字测井仪系统。煤层气裸眼井常测的参数有自然伽马、长短源距人工伽马、自然电位、双侧向、双井径、声波、补偿中子、井温、井斜等，而固井质量检查测井则用自然伽马、声幅、声波变密度和磁定位等方法。受井径过大的影响，密度三侧向测井、声速和补偿中子测井会存在较大误差。另外《煤层气测井作业规程》是单一企业标准，其中有些规定在实际执行过程中存在诸多问题，需在实践中进行修正。关键词：测井仪器；测井方法；固井；测井规范；煤层气中图分类号：P631.8 文献标识码：A 文章编号：１674－1803（２００8）12－００32－０2 中国煤炭地质 COAL GEOLOGY OF CHINA Vol．20No．12Dec ．２００8 第20卷12期２００8年12月

(完整word版)测井方法原理及应用分类

测井方法的主要分类 1. 电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。 2. 声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。 3. 核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。 中子测井具体包括：超热中子测井、热中子测井、中子寿命测井、中子伽马测井、C/O比测井、PND-S测井、中子活化测井等。 发展趋势：中子源-记录伽马谱类（非弹性散射、俘获伽马、活化伽马等不同时间测量）。 4. 生产测井，主要分为三大类：生产动态测井、工程测井、产层评价测井。 1

生产动态测井方法主要有：流量计、流体密度计、持水率计、温度计、压力计、井下终身监测器等。 工程测井方法主要有：声幅、变密度测井仪、水泥胶结评价测井仪、磁定位测井仪、多臂微井径仪、井下超声电视、温度计、放射性示踪等。 产层评价方法测井：硼中子寿命、C/O比测井、脉冲中子能谱（PNDS）、过套管电阻率、地层测试器、其它常规测井方法组合等。 5. 随钻测井，大部分实现原理与常规电缆测井相同，实现方式上有许多特殊性。 2

测井方法主要特征总结归类表 3

4

5

煤层气地球物理测井技术现状及发展趋势

第33卷　第1期 2009年2月 测　井　技　术 WELL LO GGIN G TECHNOLO GY Vol.33　No.1Feb 2009 基金项目:国家科技大专项大型油气田及煤层气开发课题煤层气地球物理测井技术研究(2008ZX50352002)作者简介:张松扬,男,1963年生,博士,高级工程师,现为煤层气地球物理测井技术研究课题组组长。 文章编号:100421338(2009)0120009207 煤层气地球物理测井技术现状及发展趋势 张松扬 (中国石化石油勘探开发研究院,北京100083) 摘要:在煤层气勘探开发中,地球物理测井是识别煤层、分析煤层特性、评价煤层气储层的重要手段。煤层气储层具有非均质性和各向异性较强、孔隙结构复杂的特点,常规油气勘探中测井解释评价的基本模型在煤层气解释中不能直接套用,必须建立适合煤层气测井的解释方法和模型,才能对煤层气做出正确评价。通过煤层气勘探开发测井技术应用调研,对煤层气测井采集技术、解释评价技术及面临的技术难题进行了阐述,指出当前煤层气勘探开发测井技术的发展趋势。认为我国未来煤层气测井技术的发展将向成像测井技术的应用、煤心刻度测井技术的应用,井中和井间地球物理技术的结合等方向发展。关键词:测井技术;煤层气;解释评价;发展趋势中图分类号:P631.81 文献标识码:A Actualities and Progresses of Coalbed Methane G eophysical Logging T echnologies ZHAN G Song 2yang (Petroleum Exploration and Production Research Institute ,SINOPEC ,Beijing 100083,China ) Abstract :The geop hysical logging technologies are important means to identify coal bed ,analyze coal bed t rait and evaluate t he coalbed met hane reservoir in t he process of coalbed met hane explo 2ration and develop ment.The conventional log interp retation and evaluation models for oil explo 2ration can not be directly used in coalbed met hane evaluation ,because t he coalbed met hane reser 2voir is different from t he oil reservoir in t he following aspect s.It has higher heterogeneity ,higher anisot ropy ,and more complex porosity.The interpretation met hod and model suitable to t he coalbed met hane logging should be established to correctly evaluate t he coalbed met hane reser 2voir.After st udying t he coalbed met hane exploration and develop ment technologies in recent years ,expounded are data acquisition technology ,data interp retation technology in coalbed met h 2ane logs ,t he technology challenges we face and coalbed gas develop ment t rend.It is believed t hat t he coalbed met hane log technology in China should make p rogress by applying imaging logging ,coal core calibration logging ,and combined in 2well and between 2well seismic technologies.K ey w ords :logging technology ,coalbed met hane ,interp retation &evaluation ,develop ment t rend 0　引　言 地球物理测井是煤层气勘探开发配套工艺技术之一,可以提供高精度的煤层气储层测井地质信息。开展煤层气地球物理测井评价技术的研究具有重要意义和广阔应用前景[1210]。近年来,我国煤层气地球物理测井技术研究已取得长足发展[11220]。原地质 矿产部华北石油地质局数字测井站自1991年率先开始在安徽淮南、河南安阳、山西柳林等地区开展了地球物理测井在煤层气储层评价中的应用研究,取得了定性识别煤层特性等方面的一些进展[5,11212]。中国石油集团测井有限公司自1997年开始,先后在山西大城、晋城、吴堡、大宁-吉县和安徽淮北地区对煤系地层应用测井新技术开展相应的煤层气储层

煤层气储层的测井评价方法研究

煤层气储层的测井评价方法研究 发表时间：2019-01-07T16:04:11.333Z 来源：《基层建设》2018年第33期作者：王清琢 [导读] 摘要：随着世界经济的加速发展，常规的油气资源开始无法满足我们的生活和社会需求，煤层气、页岩气等非常规能源的勘探开发显得尤为重要。 中石油煤层气有限责任公司韩城分公司陕西韩城 715400 摘要：随着世界经济的加速发展，常规的油气资源开始无法满足我们的生活和社会需求，煤层气、页岩气等非常规能源的勘探开发显得尤为重要。我国煤炭资源量巨大，开展煤层气储层研究必将为我国的社会发展带来重大效益。本文以煤层气储层测井评价为核心展开讨论，对煤层气储层的地质与测井特征展开分析，开展煤层气储层测井评价研究。 关键词：煤层气储层；煤质组分分析；储集参数评价 1.绪论 由于经济迅猛发展，能源短缺问题日益明显。天然气是一种清洁能源，是未来能源发展的重要方向。随着中国对能源需求的增长，天然气的勘探与开发将解决能源在优化结构和供给安全两方面的难题，对实现可持续发展具有重要作用。测井方法作为煤层气储层开发研究工作中的一种手段具有广泛前途。因此，利用地球物理测井解释理论与方法，结合煤层气储层的特性，深入开展煤层体积模型、煤层气吸附机理和吸附规律测井解释方法研究，建立评价系统，具有较高的理论意义和应用价值。 2.煤层气储层的地质与测井特征 2.1煤层气储层的成分与结构特征 煤层气储层可以看成是孔隙-裂隙双重复杂孔隙结构，是固体、液体、气体三相介质共存的地质体。煤层裂隙把煤岩切割成无数个基质块，煤岩含有许多基质孔隙，其比表面很大，成为吸附气体存储的主要场所，煤裂缝被水填充，有少量溶解气存在于水中，也有少量游离气于孔隙-裂隙系统中存在。 煤层气储层中的固体介质就是指煤基质部分，主要成分分为有机质和无机矿物。在光学显微镜下，有机质可以分为镜质组（脆性强，容易产生裂缝，对气体吸附和流体流动有利）和惰质组以及壳质组。无机矿物组分中粘土约占 60%~80%，其余矿物成分有硫化物、氧化物等。无机矿物在基质中呈现颗粒状，偶尔以夹矸出现，导致煤层气储层的强非均质性，同时也影响了裂隙发育以及渗透性和含气性，煤中无机矿物对煤层气的储集以及开发具有负面影响。 煤层气储层中的液体介质就是指煤中的水，包括自由水和束缚水，自由水主要指宏观裂隙、显微裂隙、大中孔隙中的游离水，束缚水主要指强结合水、弱结合水以及微孔中的毛细水。按照水分结构形态划分，可以分为液态水和结合水。当分子间的引力比重力小时，水与周围岩体颗粒之间以物理力学形式连接，形成液态水，包括主要受重力作用形成的重力水和因毛细管作用吸附的毛细水。 2.2煤层气储集特征 煤层气的储集不需要圈闭，甲烷是其主要成分，在煤基质中以吸附态赋存。基质孔隙内表面大，能够给气体分子充足的存储空间。 在煤的裂缝中可能含有气和水，在煤层气开采之前，为了降低裂缝的存储能力，要把裂缝中的水开采出来。脱水过程会导致基质中的气体解吸，扩散并移动到裂缝中。煤层气的运移机理包括： （1）解吸：在煤层气开采之前，是以分子状态在煤颗粒表面（孔隙内表面）吸附着的，煤层气开采时，由于压力的降低，地层能量逐渐衰减，当低于解吸压力之后，吸附气被解吸出来变成游离气。 （2）扩散：吸附气被解吸出来后，由于煤基质与裂缝之间存在不同的气体浓度，导致煤层气开始扩散，气体从浓度高的基质扩散进入浓度低的裂缝。 （3）运移：气体解吸、扩散导致压力梯度发生改变，由于裂缝与井眼之间压力差的存在，使得气体由煤岩裂缝向井眼中运移。 煤层与其他岩性不同的是，在煤基质中赋存的吸附气的特点。能够产生吸附状态气体是因为有不饱和能存在于煤的孔隙表面，气体分子是非极性的，将与不饱和能之间产生吸附力（范德华力），将气体分子吸附。而水分子并不是非极性的，与煤孔隙表面不会产生这种吸附力。 3.煤层气储层测井评价 3.1常规煤层气测井技术 煤层气测井方法的测井系列与油田的测井系列类似，具体划分为以下三种基本类型。 （1）套管井煤层气测井系列 选择合适的测井系列，对整个煤层气勘探开发环节意义重大。国内外前人学者大量理论及实践，对识别煤层和确定煤层厚度有很多借鉴之处，在裸眼井测井系列中，一般选用补偿密度测井、高分辨率密度测井、岩性密度测井；井径测井；自然伽马测井；双感应、双侧向测井；高分辨率感应测井。 对于完成煤岩工业分析、确定煤层的基质孔隙度和裂缝孔隙度、含气饱和度、基质渗透率和裂缝渗透率以及岩石的力学参数等，除了使用密度测井、井径测量、自然伽马测井外，还可额外使用微电阻率测井；双侧向测井、微球型聚焦测井；自然电位测井；补偿中子测井、超热中子测井；微电阻率扫描测井；数组声波测井和声波全波段测井；地球化学测井；碳氧比能谱测井；井下电视；温度测量等测井技术。 （2）套管井煤层气测井系列 考虑到测井理论，尽可能的选择裸眼井测井，会使获得的煤系地层信息尽可能准确。若实际条件不允许或其它各种客观因素致使无法完成裸眼井测井，可选择套管井测井，从而更方便的处理套管井煤层气储层评价问题及对井筒进行动态监测等。由美国的相关实践，对煤层气储层在套管井中的确定、识别煤层厚度及对水泥胶结的监测，可以选择：密度测井、补偿中子测井、脉冲中子测井；自然伽马测井、自然伽马能谱测井；水泥胶结测井、声波变密度测井等测井技术。 （3）生产井煤层气测井系列 煤层气生产测井是进入生产开发阶段之后，人们设计的一种为了掌握该阶段井筒流体的动态参数和井内出现或可能出现的环境故障的测井组合。此测井组合是融合工程测井，以对动态的流体参数测量为主，并辅以一些勘探中常用的测井方法的组合。目前，煤层气生产测

山西煤层气测井解释方法研究

山西煤层气测井解释方法研究 一煤层电性响应特征 煤层是一种特殊沉积岩，煤层在煤热演化过程中主要产生的副产品是甲烷和少量水，而煤的颗粒细表面积大，每吨煤在0.929×108m2以上，因此煤层具有强吸附能力，所以煤层的甲烷气含量和含氢指数很高。由于煤层的上述特性，反映在电性曲线上的特征是“三高三低”。 三高是：电阻率高、声波时差大、中子测井值高（图1）。 三低是：自然伽马低、体积密度低、光电有效截面低。 根据多井资料统计，煤层的双侧向电阻率变化一般100—7000Ω·m，变质程度差的煤层电阻率一般30—350Ω·m。 测井曲线反映煤层的声波时差一般370—410μs/m；中子值30%—55%；自然伽马一般20—80API；密度测井值1.28—1.7g/cm3；光电有效截面0.35—1.5b/e之间。 不同类型的煤，在电性上的响应有较大的变化。表1中列出了几种煤类与测井信息的响应值。 表1 不同煤类骨架测井响应值

图1 晋1-1井煤层电性典型曲线图

二煤层工业参数解释 煤的重要参数有：煤层有效厚度、镜质反射率、含气量、固定碳、水分、灰分、挥发分等，这些参数是研究煤层组分，评价煤层气的地质勘探、工业分析及经济效果的依据。上述参数一般由钻井取芯后对煤层岩心进行实验测定得出。 1、煤层厚度划分 煤层有效厚度根据电性曲线对煤层的响应特征，以自然伽马和密度或声波时差曲线的半幅度进行划分（见图1），起划厚度为0.6m。2、含气量计算 煤层含气量与煤层的厚度、煤的热演化程度、煤层深度、温度和压力等参数有密切的关系，由于煤的内表面积大，储气能力高，据国外资料统计，煤层比相同体积的常规砂岩多储1～2倍以上的天然气，相当于孔隙度为30%的砂岩含水饱和度为零时的储气能力。据此应用气体状态方程和煤层密度计算含气量： P1V1＝RT1（1） P2V2＝RT2 （2） 则V1＝T1·P2·V2/ P1T2（3） 式中：P1——地面压力，0.1MPa； V1——地面气体体积，m3； T1——地面绝对温度，273.15℃+15℃；

测井曲线的识别及应用

第一讲测井曲线的识别及应用 钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。钻井获取的岩芯资料直观、准确，但成本高、效率低。岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。 鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。 综合测井系列：重点反映目的层段钻井剖面的地层特征。测量井段由井底到直罗组底部，比例尺1：200。由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。 标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。 一、测井曲线的识别 微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。微电极常用于判断砂岩渗透性和薄层划分。感应—八侧向测井用于判定砂岩的含油水层性能。四米电阻、声速、井径、自然电位、自然咖玛

用于砂泥岩性划分。它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。 1、微电极测井 大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8 厘米。侵入带是钻井液与地层中流体的混合部分。 微电极测井是一种探测井壁周围泥饼和冲洗带电阻率的测井方法。由三个微电极系测得的微梯度和微电位两条曲线组成。微梯度探测范围（横向深度）4—5 厘米，显示的是泥饼的电阻值（泥饼的厚度一般在3—5 厘米之间，泥饼的电阻率通常为泥浆滤液电阻率的1—2 倍）；微电位探测深度8—10 厘米，显示的是冲洗带的电阻值。当地层为非渗透性的泥岩、页岩时井壁无泥饼和冲洗带，梯度电阻值等于或接近电位电阻值，曲线重合或叠置；当地层为渗透性的砂岩时，梯度电阻值小于电位电阻值，两条曲线分离，出现差异，差异越大说明砂岩渗透性能越好。所以，主要用来判断储层的渗透性能。 微电极系由于电极距短，反应灵敏，极板紧贴井壁受泥浆影响小对层界面反映清晰，划分2?5米薄层时使用较多，曲线的拐点处为小层界面。 2、感应测井 感应测井是利用电磁感应的原理来测量地层的导电性能。双感应—八侧向综合井下仪器，测量的是地层深、中、浅三个不同位置上的电阻率值。深感应探测深度约为中感应的二倍（距井筒四米左右），反映的是原始地层的电阻率。中感应反映的是距井筒1?2 米范围内地层的电阻率。八侧向反映的是井壁附近的电阻率。这种由近到远的三组合比

煤层气勘探开发行动计划

煤层气勘探开发行动计划 有关省（区、市）及新疆生产建设兵团发展改革委（能源局）、煤炭行业管理部门、煤矿瓦斯防治（集中整治）领导小组办公室，有关中央企业： 为贯彻中央财经领导小组第六次会议和新一届国家能源委员会首次会议精神，落实《能源发展战略行动计划（2014-2020年）》要求，加快培育和发展煤层气产业，推动能源生产和消费革命，国家能源局组织编制了《煤层气勘探开发行动计划》。现印发给你们，请认真贯彻执行。 国家能源局 2015年2月3日 煤层气勘探开发行动计划 煤层气也称煤矿瓦斯，热值与常规天然气相当，是优质清洁能源。加快煤层气勘探开发，对保障煤矿安全生产、增加清洁能源供应、促进节能减排、减少温室气体排放具有重要意义。近年来，国家制定了一系列政策措施，强力推进煤层气（煤矿瓦斯）开发利用，煤层气地面开发取得重大进展，煤矿瓦斯抽采利用规模逐年快速增长，为产业进一步加快发展奠定了较好的基础。但煤层气产业总体上处于起步阶段，规模小、利用率低，部分关键技术尚未取得突破。为科学高效开发利用煤层气资源，加快培育和发展煤层气产业，推动能源生产和消费革命，制定本行动计划。 一、指导思想 以邓小平理论、“三个代表”重要思想和科学发展观为指导，深入贯彻党的十八大和十八届三中、四中全会精神，全面落实《能源发展战略行动计划 （2014-2020年）》，坚持煤层气地面开发与煤矿瓦斯抽采并举，以煤层气产业化基地和煤矿瓦斯规模化矿区建设为重点，统筹规划布局，强化政策扶持，加大科技攻关，创新体制机制，着力突破发展瓶颈，推动煤层气产业跨越式发展，为构建清洁、高效、安全、可持续的现代能源体系作出重要贡献。 二、发展目标

测井原理与应用

测井原理与应用 测井技术：应用物理方法研究油气田钻井地质剖面和井的技术状况，寻找并监测油气层开发的一门应用技术。Well drilling 测井：矿场地球物理物探：地面地球物理 地层地球物理特性：1、电化学特性2、导电特性3、介电特性4、声学特性5、核特性6、磁特性7、热特性 特性随岩层的岩性、物性及所含流体特性的不同而变化。 测井方法：物理方法：1、电法测井2、声波测井3、核测井4、生产测井 测井用途： 一、评价油气层；（1）定性分析，划分渗透层、裂缝带，地层对比 地层对比：在横向上进行地层追踪的过程 （2）定量计算参数，储集层是具有一定的孔隙度和渗透率的地层（3）确定油气层的有效厚度（4）预测产能（5）研究构造和沉积环境 二、油藏描述；研究油气藏的生储盖条件，储量计算； 三、油气田开发的问题；（1）剩余油的确定及分布预测（2）开发井网调整措施研究（3）水淹层识别及水淹级别的判别 四、油气井工程中的问题；（1）地层压力，岩石强度，井壁稳定，固井质量（2）评价压裂酸化和封堵效果（3）注采井的流体动态监测（4）随钻实现了地质导向，消除了以往的盲目钻井（5）检查套管损伤 五、其他作用 电法测井：以研究岩石及其孔隙流体的导电性，介电特性及电化学特性为基础的一大类测井方法。 电化学特性：自然电位测井（SP） 介电特性：电磁波传播测井（EPT） 导电特性：双侧向电阻率测井（DLL）=聚焦测井、微球开聚焦电阻率测井（MSFL）、感应测井（DIL）、阵列感应式成像测井（AIT）、随钻电阻率测井（LWD）、套管电阻率测井（CHFR）、方位电阻率测井（ARI）、地层倾角测井（SHDT）、地层微电阻率扫描测井（FMS）井径曲线（CAL）钻头直径（BITS） 自然电位：井中自然电场产生的电位

煤层气储层测井评价技术及应用

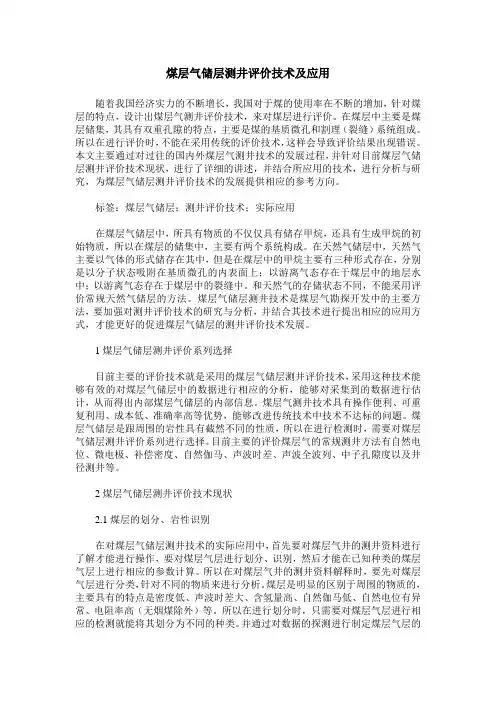

煤层气储层测井评价技术及应用 随着我国经济实力的不断增长，我国对于煤的使用率在不断的增加，针对煤层的特点，设计出煤层气测井评价技术，来对煤层进行评价。在煤层中主要是煤层储集，其具有双重孔隙的特点，主要是煤的基质微孔和割理（裂缝）系统组成。所以在进行评价时，不能在采用传统的评价技术，这样会导致评价结果出现错误。本文主要通过对过往的国内外煤层气测井技术的发展过程，并针对目前煤层气储层测井评价技术现状，进行了详细的讲述，并结合所应用的技术，进行分析与研究，为煤层气储层测井评价技术的发展提供相应的参考方向。 标签：煤层气储层；测井评价技术；实际应用 在煤层气储层中，所具有物质的不仅仅具有储存甲烷，还具有生成甲烷的初始物质，所以在煤层的储集中，主要有两个系统构成。在天然气储层中，天然气主要以气体的形式储存在其中，但是在煤层中的甲烷主要有三种形式存在，分别是以分子状态吸附在基质微孔的内表面上；以游离气态存在于煤层中的地层水中；以游离气态存在于煤层中的裂缝中。和天然气的存储状态不同，不能采用评价常规天然气储层的方法。煤层气储层测井技术是煤层气勘探开发中的主要方法，要加强对测井评价技术的研究与分析，并结合其技术进行提出相应的应用方式，才能更好的促进煤层气储层的测井评价技术发展。 1煤层气储层测井评价系列选择 目前主要的评价技术就是采用的煤层气储层测井评价技术，采用这种技术能够有效的对煤层气储层中的数据进行相应的分析，能够对采集到的数据进行估计，从而得出内部煤层气储层的内部信息。煤层气测井技术具有操作便利、可重复利用、成本低、准确率高等优势，能够改进传统技术中技术不达标的问题。煤层气储层是跟周围的岩性具有截然不同的性质，所以在进行检测时，需要对煤层气储层测井评价系列进行选择。目前主要的评价煤层气的常规测井方法有自然电位、微电极、补偿密度、自然伽马、声波时差、声波全波列、中子孔隙度以及井径测井等。 2煤层气储层测井评价技术现状 2.1煤层的划分、岩性识别 在对煤层气储层测井技术的实际应用中，首先要对煤层气井的测井资料进行了解才能进行操作，要对煤层气层进行划分、识别，然后才能在已知种类的煤层气层上进行相应的参数计算。所以在对煤层气井的测井资料解释时，要先对煤层气层进行分类，针对不同的物质来进行分析。煤层是明显的区别于周围的物质的，主要具有的特点是密度低、声波时差大、含氢量高、自然伽马低、自然电位有异常、电阻率高（无烟煤除外）等。所以在进行划分时，只需要对煤层气层进行相应的检测就能将其划分为不同的种类。并通过对数据的探测进行制定煤层气层的

油田测井方法及应用研究

油田测井方法及应用研究 这是中国油气勘探早期使用的测井技术，这一时期主要分为半自动测井技术和全自动测 井技术两个阶段。最初的测井技术出现在上个世纪50年代末期，当时所使用的测井技术较 为落后，技术手段主要是采用电法测井，并具有一定的危险性。解放前,玉门油田应用半自动 测井技术勘探油气获得了成功，解放后,克拉玛依油田第1口油气发现井也是应用半自动测井 技术进行了测井作业,发现了油层和气层。从上世纪六十年代起,开始用全自动测井技术勘探 石油。大港油田油气发现井港3井、四川盆地石炭系气藏发现井相18井等都是采用全自动 测井技术勘探油气,并且获得了成功。因此,全自动测井技术在中国油气勘探史上贡献巨大。 1.2数字、数控测井时期 第二时期测井技术诞生于上个世纪60年代初期，也就是数字测井技术，其运作原理就 是运用计算机对采集到的数字信息进行分析与处理。数字测井技术实现了系列化、数字化和 标准化，提高了砂岩和泥质砂岩油气藏的勘探效益。数字测井技术中的仪器系列配套全,采集 的测井信息多,经过计算处理解释,能对砂岩和泥质砂岩油气层做出正确评价。数字测井技术 还开辟了在油田开发中应用的新领域，用数字测井技术探测水驱油田产层剩余油动态变化,评 价水淹层和原油采出程度,现已成为中国水驱油田动态监测技术的基本手段。中国使用数控测 井技术勘探石油始于80年代初期，数控测井技术中有先进的裂缝识别测井技术,对评估裂缝 性碳酸盐岩油藏储量有利，由于数控测井技术中的仪器系列全、精度高、并有测井质量控制 和处理解释功能,提高了勘探深层天然气的分辨率。 1.3高清成像测井时期 高清成像测井技术出现是在90年代末期，即将所需要的数据和信息进行处理后，以图 像的方式经过工作站并运用电缆进行数据传输，该项技术不但传输速度快，成像质量好，操 作上也更加便捷。美国首先推出成像测井技术,用于提高复杂油气藏的勘探效益,效果显著。 中国从美国引进成像测井技术,在大庆、胜利、新疆、四川、海上等油田应用,发现了许多勘 探难度极大的油田。成像测井技术开始成为中国非均质、复杂油田勘探的关键技术。辽河油 田应用成像测井技术和钻进式井壁取心技术探测非均质严重的裂缝性石灰岩油藏,获得成功。 成像测井技术能发现裂缝,但不能判断裂缝性地层流体性质;钻进式井壁取心技术能从裂缝性 石灰岩硬地层中取出岩心,岩心上有油迹显示,评价为裂缝性油层,经测试,获得了高产。这一成 功的实践经验,为今后勘探类似的非均质复杂油藏提供了范例。 2.测井新方法及应用分析 2.1声、电成像测井技术 利用声、电成像测井技术，对研究井下的岩性特性及物性参数提供依据，是寻找和评价 油田的井下测试技术措施。例如，在井下利用传感器的阵列扫描技术措施，也可以实施扫描 测量，采集井筒的数据信息资料，传输到地面后，经过成像处理，得到井壁的二维影像资料，或者井筒周围的三维影像资料，为地质分析提供测井信息。大庆油田汪902井进行了成像测井,主要解决识别低孔隙和低渗透致密气层难题。根据阵列感应和地层微电阻率扫描成像测井 图以及核孔隙度-岩性组合测井图,准确地提供了地层岩性、构造和沉积环境信息,在井深2937.6～3052.2m的侏罗系地层中,测井解释4层低孔隙孔隙度约为5%,经射孔和压裂后测试, 获天然气产量140000m3/d,不含水。这个范例为今后勘探类似的低孔隙和低渗透气藏提供了 实践经验。 2.2产出剖面测井技术 随着油田开发的深入和要求的逐步提高,各种新的技术问题不断出现,老式产出剖面测井 仪器难以适应新的应用需求,由此近些年来相继开发出以阻抗式仪器为代表的一些新型产出剖

煤层气勘探开发测井技术及应用发展

第31卷第6期2008年12月 勘探地球物理进展 Progress in Exploration G eophysics Vol.31,No.6 Dec.,2008 收稿日期:2008205204;改回日期:2008207223。 第一作者简介:张松扬(1963—),男,博士,高级工程师,长期从事测 井技术研究工作。 文章编号:167128585(2008)0620414205 煤层气勘探开发测井技术及应用发展 张松扬,秦绪英 (中国石油化工股份有限公司石油勘探开发研究院南京石油物探研究所,江苏南京210014) 摘要:在煤层气勘探开发工作中,地球物理测井作为主导工程技术之一,是识别煤层、分析煤层特性、评价煤层气等的不可缺少的重要手段。通过煤层气勘探开发测井技术应用调研,阐述了煤层气测井采集技术、解释评价技术的发展现状,分析了煤层气测井技术面临的问题和挑战,指出了当前煤层气勘探开发测井技术的发展趋势。 关键词:煤层气;测井方法;评价技术;应用前景;发展趋势 中图分类号:P631.8文献标识码:A 地球物理测井可以提供高精度的煤层气储层测井地质信息,是煤层气勘探开发中不可缺少的一个重要组成部分,开展煤层气测井评价技术的研究具有重要意义和广阔应用前景[1～8]。 我国煤层气测井技术研究已有了较大的发展[9～20]。1991年,原地质矿产部华北石油地质局数字测井站率先开始在安徽淮南、河南安阳、山西柳林等地区开展了测井在煤层气储层评价中的应用研究,在定性识别煤层特性等方面取得了一些进展[5,9,10]。1997年开始,中国石油天然气总公司华北石油管理局测井公司先后在山西大城、晋城、吴堡、大宁—吉县和安徽淮北等地区,对煤系地层应用测井新技术,开展相应的煤层气储层测井评价技术研究,在利用测井确定吸附等温线等方面取得了一些成果[13,16,21]。但总体而言,我国煤层气测井技术研究尚处在初始阶段,缺乏系统性研究,起点低,时间短,资料少,远远满足不了我国对煤层气勘探开发工作的要求。要进一步加快我国煤层气的勘探开发和利用速度,跟上国际煤层气技术发展的步伐,在测井技术方面还需要进行大量的开拓性基础研究工作[19,22～30]。 1　煤层气测井技术发展现状 与常规油气储层相比,煤层气储层不但具有复杂的双孔隙结构系统,而且煤层气只有少量以游离态存在,大部分以单分子吸附于煤层的表面上。吸附气不像常规油气那样以一种独立空间存在的气体对测井曲线产生影响,而是依附于煤的其他四种工业分析组分[15～20,31～34]。因此,复杂的煤层气勘探开发问题需要有针对性的测井技术作为保障,才能更好、更有效地确定煤层气储层特性,为煤层气资源的地质评价提供重要的基础数据。 煤层气测井技术是基于石油测井和煤田测井技术发展起来的。石油测井在油气勘探开发中发挥了重要作用,现代高精度测井技术的发展,特别是成像测井技术的应用,大大提高了精细分析与描述油藏地质特性的能力;煤田测井一般仅用于标定煤层,使用方法相对单一。国内外测井工作者紧密结合煤层气储层的特点,相继开展了有关研究和探索[8～20,31～33],这里主要就煤层气测井数据采集技术和煤层气储层测井评价技术进行简要分析和总结。 1.1　煤层气测井采集技术 一般地,根据煤层气勘探开发的不同阶段、研究目的和地质条件综合选择应用煤层气测井采集技术系列[18～28,31～37]。基于不同勘探开发阶段评价目的,我们总结了目前国内外煤系地层常用的测井采集技术系列(表1)。 表1　煤系地层常用的测井采集技术 目的基本测井技术系列辅助测井技术系列 识别 　自然伽马、密度、 中子、声波、井径 评价 　自然伽马、密度、 中子、声波、双侧向、 微侧向、岩性密度、 自然电位、井径 开采 　自然伽马、密度、 声波、双侧向、井径 　核磁共振成像、多极阵 列声波、自然伽马能谱、 井周声波成像、微电阻率 扫描成像、长源距声波、 地层倾角、温度、压力等 从表1不难看出,现在使用的煤层气测井方法基本上还是在常规油气藏和煤田应用的测井方法,到目前为止,还没有专门为探测煤层气储层而设计
