道路曲线测设常用公式表

表3-64

圆曲线的详细测设

圆曲线的详细测设学生姓名：郑妮娟学号：08300486 专业班级：工程测量与监理384403 指导教师：张晓雅

摘要本文阐述了在公路、铁路的路线圆曲线测设中，一般是在测设出曲线各主点后，随之在直圆点或圆直点进行圆曲线详细测设。其中施工测量是整个施工进程和每一施工工序中的首要工作，其内容主要是建立平面控制网和高程系统，测定线路关键点，细部点的测设，中线（线路轴线），对圆曲线进行施工放样测量，并在施工进程中进行相关的测量等，以确保施工质量和施工过程的安全。本文通过仪器安置不同地方进行多种圆曲线测设，提出了偏角法、切线支距法和全站仪法详细测设圆曲线的方法，对圆曲线上各点进行测设。关键词：圆曲线、详细测设

目录引言 (1) 1.圆曲线测设的目的意义 (1) 2. 圆曲线的主点测设 (2) 2.1圆曲线要素计算 (2) 2.2 主点里程计算 (3) 2.3主点测设： (3) ３.圆曲线的详细测设 (4) 3.1 偏角法详细测设圆曲线 (4) 3.2切线支距法详细测设圆曲线 (5) 3.3全站仪法测设圆曲线 (7) 5 圆曲线的详细测设案例： (9) 结论 (11) 致谢 (12) 参考文献 (13)

引言线路测量，包括公路、铁路、运河、供水明渠、输电线路、各种用途的管道工程等。这些工程的主体一般是由直线和曲线构成，长度可能延伸十几公里以至几百公里，它们在勘测设计及施工测量方面有不少共性。当线路由一个方向转到另一个方向时，必须用曲线来连接。曲线的形式较多，其中，圆曲线（又称单曲线）是最常用的曲线形式。圆曲线的测设一般分为两步进行：首先是圆曲线主点的测设，即圆曲线的起点（直圆点ZY）、中点（曲中点QZ）和终点（圆直点YZ）的测设；然后在各主点之间进行加密，按照规定桩距测设曲线的其他各桩点。

道路工程测量(圆曲线缓和曲线计算)

内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。 § 9.1 交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。（一）勘测设计测量 (route reconnaissance and design survey) 分为：初测 (preliminary survey) 和定测 (location survey) 1、初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone) 和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。 2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。（二）道路施工测量 (road construction survey) 按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。本章主要论述中线测量和纵、横断面测量。二、中线测量 (center line survey) 1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。 2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。

公路测量计算公式

计算公式一、方位角的计算公式二、平曲线转角点偏角计算公式三、平曲线直缓、缓直点的坐标计算公式四、平曲线上任意点的坐标计算公式五、竖曲线上点的高程计算公式六、超高计算公式七、地基承载力计算公式八、标准差计算公式一、方位角的计算公式 1. 字母所代表的意义： x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角 2. 计算公式： ()()212212y y x x S -+-=

1）当y 2- y 1>0，x 2- x 1>0时：1 21 2x x y y arctg --=α 2）当y 2- y 1<0，x 2- x 1>0时：1 21 2360x x y y arctg --+?=α 3）当x 2- x 1<0时：1 21 2180x x y y arctg --+?=α 二、平曲线转角点偏角计算公式 1. 字母所代表的意义： α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角 β：JD 处的偏角 2. 计算公式： β＝α2-α1（负值为左偏、正值为右偏）三、平曲线直缓、缓直点的坐标计算公式 1. 字母所代表的意义： U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角（ZH ～JD ） T ：曲线的切线长，23 22402224R L L D tg R L R T s s s -+??? ? ??+= D ：JD 偏角，左偏为-、右偏为+

2. 计算公式：直缓（直圆）点的国家坐标：X′=U+Tcos(A+180°) Y′=V+Tsin(A+180°) 缓直（圆直）点的国家坐标：X″=U+Tcos(A+D) Y″=V+Tsin(A+D) 四、平曲线上任意点的坐标计算公式 1. 字母所代表的意义： P ：所求点的桩号 B ：所求边桩～中桩距离，左-、右+ M ：左偏-1，右偏+1 C ：J D 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角（ZH ～JD ） U ：JD 的X 坐标 V ：JD 的Y 坐标 T ：曲线的切线长，23 22402224R L L D tg R L R T s s s -+??? ? ??+= I=C-T ：直缓桩号 J=I+L ：缓圆桩号 s L DR J H -+ =180 π：圆缓桩号

圆曲线的详细测设

第三节圆曲线的详细测设 §11 —3圆曲线的详细测设一、偏角法测设圆曲线圆曲线的主点ZY、QZ、YZ定出后,为在地面上标定出圆曲线的形状，还必须进行曲线的加密工作。曲线点：对圆曲线进行加密，详细测设定出的曲线上的加密点。曲线点的间距：一般规定， R> 150 m时曲线点的间距为20m, 50m W R<150m时曲线点的间距为10m 。 R<50m时曲线上每隔5m测设一个细部点；在点上要钉设木桩，在地形变化处还要钉加桩。曲线测设：设置曲线点的工作，常用的方法有：偏角法和切线支距法。 1.偏角法的测设原理： 1 ）偏角：即弦切角 2）原理：根据偏角（》）及弦长（c）测设曲线点。如图11-4 :从ZY点出发，根据偏角3 1及弦长C （ZY-1 ）测设曲线点1；根据偏角及弦长C（ 1 一2）测设曲线点2… 等。 2 ?偏角及弦长的计算：（1）偏角计算：原理：偏角（弦切角）等于弦所对应的圆心角的一半。心角：则相应的偏角： K 180 ? 如图11-4, ZY-1曲线长为K,所对圆= —* -------- R 7T u 舉K 180^ 爲"竺——?——- 2 ZR n 当所测曲线各点间的距离相等时，以后各点的偏角则为第一个偏角3的累计倍数。即: § =u ⑻) 1I 2/? d； = 23】I 6y—3*5] ..... 氏=吃

（2）弦长计算（如图11-4）严密计算公式： Jr di /f (' =2R sin $sin — =C二sin — 1 2 R■ ※弦弧差（弦长与其相对应的曲线长之差）：弦弧差=K i -C i = L i3/（24R2）当R=450m时，20m的弦弧差为2mm , ???当R>400m时，不考虑弦弧差的影响。由于铁路曲线半径一般很大，20m的弦长与其相对应的曲线长之差很小，就用弦长代替相应的曲线长进行圆曲线测设。近似计算：'、" 整弦：里程为20m倍数的两相邻曲线点间的弦长（曲线点间距20m对应的弦长）。分弦：有一端里程不为20m倍数的两相邻曲线点间的弦长。（通常要求曲线点设置在整数里程上（如20m的倍数），即里程尾数为00, 20, 40, 60, 80m等点上，但曲线的ZY点、QZ 点、YZ点常不是整数里程，因此在曲线两端及中间出现分弦）。例如：在前面例题中，ZY的里程为37+553.24 ; QZ的里程为37+796.38; YZ的里程为38+039.52, 因而曲线两端及中间出现四段分弦。其所对应的曲线长分别为K1=6.76m , K2=16.38m , K3=3.62m , K4=19.52m ;如图11-5。图

道路施工测量竖曲线的测设

道路施工测量竖曲线的测设在路线纵坡变化处，考虑到行车的视距要求和行车平稳，在竖直面内应用曲线衔接起来，这种曲线称为竖曲线，如图所示，路线上有3条相邻的纵坡1i ，2i ，3i ，在1i 和2i 之间设置凸形竖曲线，在2i 和3i 之间设置凹形竖曲线。竖曲线一般采用较简单圆曲线，这是因为在一般情况下，相邻坡度差都较小，而选用竖直线的半径又较大，因此采用其他复杂曲线所得到的结果，基本上与圆曲线相同。如图所示，两相邻纵坡的坡度分别为1i ，2i ，则竖曲线的坡度转角α为： 21arctan arctan i i -=α 由于α角很小，上式可简化为： 21i i -=α。考虑到竖曲线半径R 较大，而转角α又较小，故竖曲线测设元素也可以按下列近似公式求得：

切线长：212 1i i R T -= 曲线长：21i i R L -= 外距：R T E 22 = 又因α很小，故可认为y 坐标轴与半径方向一致，也认为它是曲线上点与切线上对应点的高程差，由上图不难得到： ()222x R y R +=+ 即222y x Ry -= 因2y 与2x 相比，其值甚微，可略去不计，故有22x Ry =，也就是R x y 22=。求得高程差y 之后，即可按下式计算竖曲线任一点P 的高程p H ： p p y H H ±= 式中 H ——该点在切线上的高程，也就是坡道线的高程； p y ——该点高程改正，当竖曲线为凸形曲线时，p y 为负；反之为正。例：设某竖曲线半径R=5000m ，相邻坡段的坡度%114.11-=i ，%154.02+=i ，为凹形竖曲线，变坡点的桩号为K1+670，高程为48.60m ，如果曲线上每个10设置一桩，试计算竖曲线上各点高程。解：计算竖曲线元素，可求得： m m i i R T 7.31%154.0%114.150002 12121=--??=-=4.63%154.0%114.1500021=--?=-=m i i R L ()m m m R T E 10.0500027.3122 2=?==

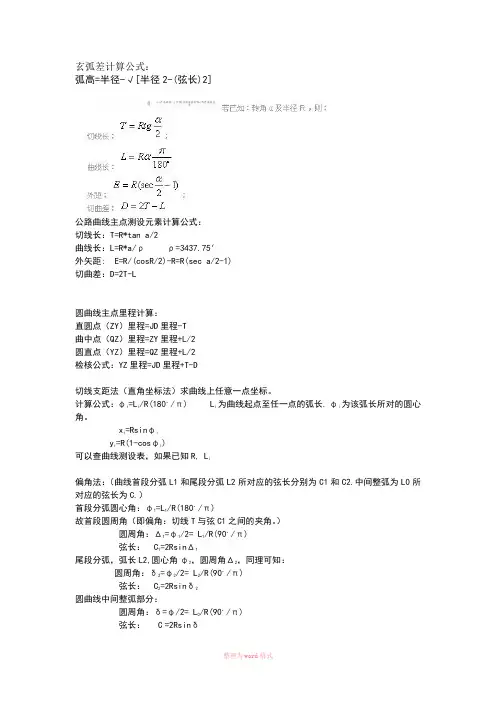

圆曲线要素及计算公式
