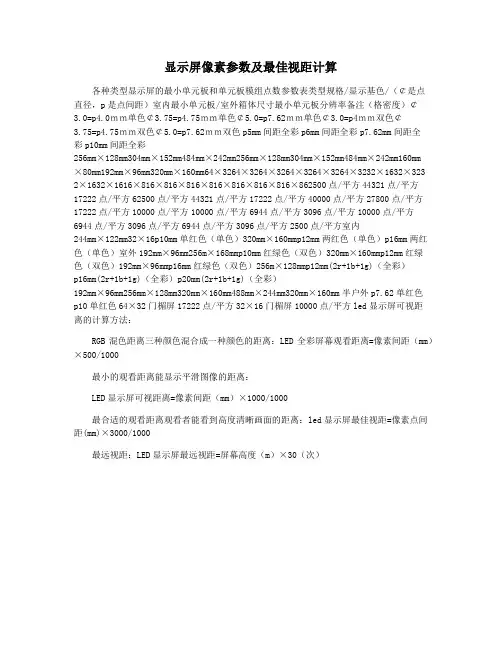

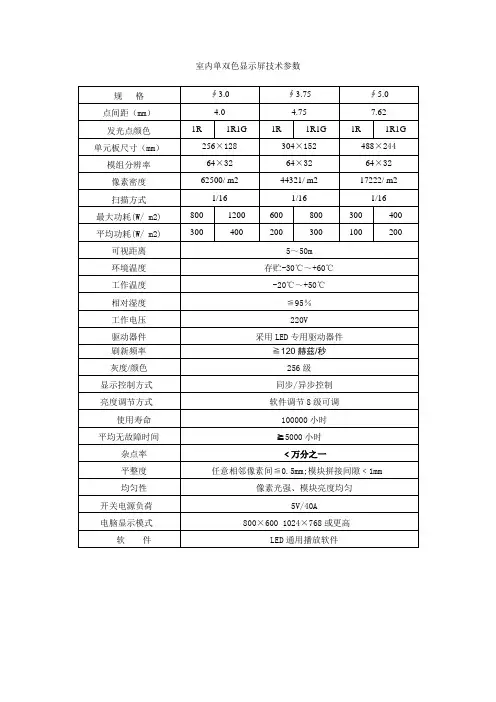

单元板技术参数(单双色)

3、室内Φ3.75单红

单元板扫描方式的识别

单元板扫描方式的识别怎么识别LED显示屏扫描方式1/2、1/4、1/8 、/16 在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有 1/2 扫，1/4扫，1/8扫，1/16扫。举列说明：一个常用的全彩模组像素为 16*8 （2R1G1B）,如果用MBI5026 驱动，模组总共使用的是： 16*8*（2+1+1）=512 ，MBI5026 为 16位芯片，512/16=32 （1）如果用32 个MBI5026芯片，是静态虚拟（2）如果用16个MBI5026芯片，是动态1/2扫虚拟（3）如果用8个MBI5026芯片，是动态 1/4扫虚拟如果板子上两个红灯串连（4）用24个MBI5026芯片，是静态实像素（5）用12个MBI5026芯片，是动态1/2扫实像素（6）用6个MBI5026芯片，是动态1/4扫实像素在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描实像素与虚拟是相对应的:简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。看单个模块的IC数量，静态的驱动ic控制16个点，如果单个模块是32*16个点，里面只有8个ic，那就32*16/16/8=4，即1/4扫描；个人观点，仅供参考，欢迎指正！在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为

单元板基本原理简介

在这里给大家介绍一下LED单元板的原理，懂得原理后LED显示屏出现任何问题都方便准确找出故障及维修。因为各种单元板的工作原理基本相同，这里以常见的plo半户外型为例。下面照片是单元板原件的组成： I.电源注意观察有两个接线柱，一个是电源地另一个是电源正5伏，旁边有注明，一边写的是“UND”即电源地，另一边写的是“tiCC"即电源正5伏，这个很简单，不做过多说

明。 2.电容这里用到的是电解电容470iiF，让电源输入更加稳定，不会出现突然上电或，突然掉电，其实做用也不是很大，如果没有它单元板也可以照常工作。 3.138芯片 138芯片全名74HC138D，是很常用的三线八线译码器，即三路输入八路输出，输出脚为1如下图(左)所示，有1。到17共八个脚Y的上面有一个横杠，说明是低电平有效。123脚是输入脚，A的上面没有横杠说明是高电平有效。另外-l56脚为使能脚，这几个脚的作用着重说明一下，只有当4，接低电平并且6接高电平时芯片才响应输入，否则无论怎么输入均无输出，同样有横的为低电平有效，没有横杠的为高电平有效，所有芯片使用都是这个原则大家可以记住。它的真值表如下图(右)所示。 4.04芯片 04芯片全名74HC04D，简单的说它就是六非门或六反向器，它集成6个单独的非门，所谓非门就是输入低电平输出高电平，输入高电平输出低电平，就是输入和输出总是相

反的，所以又称为反向器。同样A是输入Y是输出。如右图所示。 5 .595芯片 595芯片全名74HC595D，这个芯片是单元板的核心芯片，这个是串行输入并行输出，也称作移位器。Qo-Q7 为8路输出高电平有效，DS为数据输入脚，OE为使能脚低电平有效，同样只有当OE为低电平时芯片才能正常工作，否则的话任何输入都不会有输出，SH CP为时钟线，当时钟线有上升沿(即由低电平变高电平的瞬间)的时候 DS脚上的数据才写进芯片，STOP为输出锁存时钟钱，当该脚电平上升沿时把输入的数据输出。MR为数据清。脚，当该脚为低电平时芯片里面数据清。，Q7’为输出脚，

图解led单元板维修

图解led单元板维修图1 单元板不亮 A、单元板无A信号 B、245芯片的输入A脚虚焊或245芯片损坏 C、04芯片旁边的二极管、小电容和0欧损坏或虚焊 D、输入排针的A信号与GND短路 E、04芯片的第一脚虚焊或损坏 F、输入排针无OE G、检查供电电源与信号线是否连接。图2此现象是A信号有问题引起的

A、单元板的A信号与GND和VCC短路 B、有A信号的245芯片损坏 C、245芯片的输出A信号虚焊 D、04芯片左边和下边的小电容损坏图3此现象是B信号有问题引起的 A、单元板无B信号 B、单元板上的B信号与GND和VCC短路 C、245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的 A、单元板无C信号 B、单元板上的C信号与GND和VCC短路 C、245芯片的输出和输入C信号虚焊或损坏

图5 此现象是C信号有问题引起的 A、单元板无D信号 B、单元板上的D信号与GND和VCC短路 C、245芯片的输出和输入D信号虚焊或损坏 D、控制2、4区的138芯片的D信号虚焊或损坏 E、04芯片损坏注：(有595芯片的两行模块为一、三区，有排针的为二、四区) 图6 此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。

图7 此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。图8 此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。图9 此现象是一、三区138芯片上无A信号造成的；检查

单元板基础知识

单元板基础知识讲座一。问题的提出目前我司推向市场的点阵模块和单元板出现很多客诉，给公司的市场声誉和应收账款的回收带来极大影响。鉴于产品的应用没有统一的标准，及客户端的专业性参差不齐，导致使用条件随心所欲，甚至呈失控状态。总结这些问题的产生与演变过程，以及后续可能带来的不良后果和发展趋势，我们必须采取相应对策，一方面让客户尽可能掌握产品合理的使用方法和条件，确保我们的品质在其可以承受的使用条件下，稳定地工作，给客户一个满意的品质保障。另一方面，体现一个负责任的公司专业水准，以及对客户承诺和应尽的责任／义务，同时也减少我们的客诉和经济损失。任何产品都受到使用条件的限制，不恰当的使用带来的后果是可怕的，短期内可能体现不出来，后续的麻烦会持续不断。尤其是责任的界定难以达成共识，纠纷在所难免。从常理上说，使用不当，责任理应由客户承担，但供方没有履行告知义务，也难辞其咎，特别是行业标准不规范不健全的当下。一旦客户了解到这些应用知识，相信他们会全力配合，谁都不愿看到出现品质异常，谁都不愿意牺牲品质而换取高亮度，谁都不愿意面对纠缠不清的品质客诉，这一点供需双方的目标是完全一致的。二。出现客诉的原因分析及解决的办法（一）。单元板主要不良及原因１。屏花，一致性差，这个不良是可以让步接受的。。单元板设计问题：布线合理性差（压降大）／功率元件人为减少（为降低成本），以致小马拉大车，处于非线性过负荷工作状态，导致电流或电压输出稳定性差，比如减少一组（８个）４９５３是目前通常的做法，不管是恒流板，还是恒压板，都会产生屏花现象，仅仅是为了一个单元板成本降低２－３元。对于１３８８（或更小点间距产品），采用目前双面板设计，是无法改变花屏的，原因是线路太密，线径太细，导致线阻过大，线路压降大，也就是说，每行（列）ＬＥＤ的电流误差大，亮度不均衡。解决的办法是改用双层板设计，但成本上升约５元／板。现在还没有厂家选用此方案。。模块质量问题，主要是芯片一致性问题：这是模块厂家芯片控制问题，目前芯片尺寸越来越小，参数越来越离散，又要追求高亮度，势必使芯片始终处于超负荷工作状态，因此，屏花是难以避免的。这是市场恶性竞争的必然结果。产品价格在不断下降，品质标准理应作出调整．。ＩＣ型号问题：各种ＩＣ的品牌品质差异很大，同一品牌不同批次都有差异，因此，在单元板上选择哪家ＩＣ，哪批次ＩＣ都影响到一致性。。外接电源问题：客户端外接电源的容量（带载数量），输出电压调整的一致性，电源输出精度（品牌）等因素都很重要。这对恒流单元板影响不大，对恒压单元板的影响就非常之大。

LED单元板维修教程

前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。为此，编写了《LED显示屏单元板维修手册》，供大家参考。第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。在具体的应用中1表示为高电平，0表示为低电平。数字电路的工作信号在时间上和数值上是不连续变化的。数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。在P10模组中使用的74HC 245就是一种八位移位寄存器，。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二值数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。 1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。LED显示屏就是组合逻辑电路的典型应用，

LED单元板_图文(精)

一．LED单元板-显示屏的分类分类方式品种说明使用环境室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。室外LED显示屏室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。显示颜色单基色LED显示屏单基色LED显示屏由一种颜色的LED 灯组成，仅可显示单一颜色，如红色、绿色、橙色等。双基色LED显示屏双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。全彩色LED显示屏全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。显示功能图文LED显示屏(异步屏图文LED显示屏可显示文字文本、图形图片等信息内容。可联网脱机显示。视频LED显示屏 (同步屏视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内

容。二．LED单元板-显示屏的基本构成 1、异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。 2、同步屏：

同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。三．LED单元板-显示屏涉及的名词概念 1、像素：是LED显示屏的最小成像单元。俗称“点”或“像素点”。上图所示由2红2绿组成1个显示像素点 2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。 ·室内屏用的是8x8的显示模块，即每个显示模块有64个像素 ·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

F5.0表贴单元板

F5.0表贴单元板深圳利锦源电子科技有限公司 152 2O11 O2O2 余先生在全彩LED显示屏遍布世界各地的今天，室内单双色显示屏也毫不示弱，如3.75单双色LED显示屏和5.0单双色显示屏等就占领了当前的室内单双色LED显示屏市场。然而，在2014年12月之前，大家都是使用的室内点阵单双色显示屏，如点阵3.75单双色显示屏，点阵5.0单双色显示屏等等。我公司在室内单双色显示屏领域有多年的研发生产经验，目前生产的室内点阵3.75单双色单元板和点阵5.0单元板质量稳定，倍受国外客户已经国内中高端客户喜爱与支持。虽然点阵显示屏销量逐年递增，我们也并没有因此而停止研发新产品的脚步。从公司内部的生产经验以及大量的市场调研中，我们发现了传统点阵显示屏的部分缺陷，也看到了室内单双色LED显示屏未来的发展方向，那就是室内表贴单双色显示屏。于是，我公司在2014年12月份正式推出传统点阵的替代产品：室内3.75表贴单双色显示屏、室内5.0表贴单双色显示屏。室内表贴模组和室内点阵LED模组对比 1、传统室内点阵F5.0单元板： A、模组尺寸: 488mm×244mm（W×H）； B、单元板分辨率：64×32点（W×H）； C、像素组成：1R / 1R1G； D、驱动方式：恒压驱动，1/16扫；

2、室内表贴5.0单元板（点阵F5.0单元板的替代产品）： A、模组尺寸: 488mm×244mm（W×H）； B、单元板分辨率：64×32点（W×H）； C、像素组成：1R / 1R1G； D、驱动方式：恒流驱动，1/16扫； LED模块人工拼接LED点阵单元板 3528 SMD贴片灯珠机器贴片LED表贴单元板

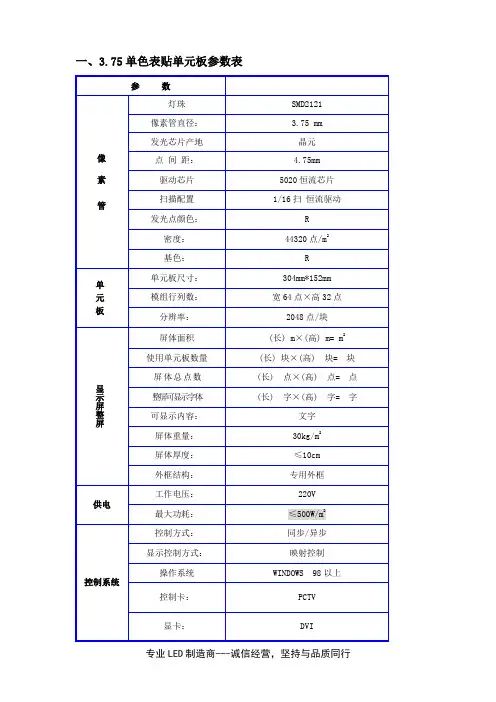

3.75室内表贴单元板

室内表贴F3.75单元板一．室内表贴F3.75单元板技术参数：封装方式：SMD3528 像素点间距： 4.75mm 输入电源： 4.8-5.5V 重量：0.48kg-0.05kg 功率：19.5W 套件材料：PCB板尺寸：304*152*12.0mm 像素密度每平方：44321点结构特点：灯驱合一单元板分辨率：64*32=2048点驱动方式：1/16恒流驱动亮度每平方：800cd/m2 最佳视距：4米最大功耗每平方：596W 使用环境：室内控制方式：计算机异步控制平均无故障时间：1万小时水平视角：120度垂直视角：120度使用寿命：10万小时防护性能：超温/掉电/过流/过压/防雷

二.打破传统双色显示，鑫亿光表贴双色秒杀全城深圳鑫亿光科技有限公司凭借在LED显示屏领域的发展和创新，谱写了一页页辉煌的历史篇章。随着市场不断发展进步和室内单双色产品逐年递增，鑫亿光再次谱写历史篇章打破传统点阵模块式单双色产品，采用室内主流发光灯珠3528为核心器件，解决传统点阵部分缺陷问题，让显示效果更佳美艳动人！深圳鑫亿光为您解答传统优良表贴3.75双色和传统点阵3.75双色模组优势分析： 1、采用SMD贴片工艺生产，表贴单元板平整度更佳，色彩一致性更好； 2、表贴单元板维修简单方便，更节省成本； 3、表贴单元板重量轻，传统点阵单元板的重量约为：0.5KG/pcs，表贴单元板一块重量为：0.2KG/pcs； 4、拼接一致性方面表贴单元板采用室内全彩套件，相对于点阵单元板拼接一致性更好，缝隙小（≤0.1mm）； 5、驱动芯片方面，表贴单元板采用恒流驱动，相对于点阵单元板的恒压驱动，恒流可以减小LED的光衰，让LED的寿命更长久。 6、表贴单元板全部采用机器贴片加工而成，相对于点阵单元板手工组装，效率高、外观漂亮。 7、点阵单元板每平米的发光亮度为400cd/㎡，而表贴双色单元板发光亮度为1600cd/㎡是传统点阵单元发光亮度的4倍。 8、表贴双色单元板完全兼容市场异步控制系统，安装调试和传统点阵单双色一样兼容！

室内Φ双色显示屏技术参数

室内Φ3.75双色LED显示屏技术参数技术参数序号项目室内Φ3.75双色LED显示屏技术参数 1 像素间距 4.75mm 2 像素直径直径3.75mm 3 像素晶片构成双色：1红、1绿（1R1G） 4 显示颜色红色、绿色、黄色 5 每平方米像素数量44321点 6 单元板尺寸304mm*152mm 7 平均功耗双色：150 W/㎡ 8 最大功耗双色：200 W/㎡ 9 屏幕重量20kg/㎡

10 单元板解析度64点*32点 11 水平视角正负80度 12 屏幕亮度1200cd/ ㎡ 13 供电要求220V15% 50Hz 14 灰度级256级灰度 15 显示颜色65．536种 16 显示模式VGA640X480VGA1600X1024 17 屏幕寿命大于100，000小时 18 扫描速度360HZ 19 换帧速度60Hz 20 相对温度25℃～+60℃

21 相对湿度10%95%RH 22 控制软件专用显示屏控制软件 23 最佳可视距离正面5—30m以内 24 控制方式异步控制 25 画面刷新速度150帧/秒 26 驱动方式恒压驱动 27 扫描方式1/16扫描 28 电源保护具有超温、过流、过压等技术 29 操作系统Windows98/Me/2000/Xp 30 文字输入多种中、英文字体 31 信息编辑可对文字修改加工

室内Φ3.75双色LED显示屏尺寸、面积 32 尺寸长6.454米X高0.526米 33 面积 3.39平米 34 整屏分辨率横向1344点X纵向96点 35 整屏像素点数像素点:129024点 36 屏体数量1块室内Φ3.75双色LED显示屏报价明细货币单位：元（人民币）37 货物名称型号、规格单位数量单价总价 38 室内F3.75双色显示屏F3.75 1R1G ㎡ 3.39 39 U盘控制卡X6 个 1

单元板技术资料

1.单元板上个元器件。一、芯片：常见芯片型号有：单色ic245 ic4538 ic4853 ic2595 ic595 ic138 ic2016 ic4853 ic5020 全彩ic245 ic2012 ic2038sGA ic2038sFA ic5020 ic16017s 等板子上面常见的标识是U。二、电阻、电容。电容主要作用是滤波稳定电压。板子上的标识常见为C 电阻主要是调节电流作用。板子上的常见标识为R 或R G B 或RR RG RB 三、灯珠。插灯，三合一插灯，贴片灯贴片灯常见的型号有2121 2727 3535 2038s与2038要区分开2038sGA与2038sFA要区分开匡通5020与全彩5020要区分开焊盘纸：要看清楚正及与红绿蓝的位置剪的时候不要剪过头 2.单元板线路：单元单元板线路：全彩单元板线路：

线路板接口定义：单元板简单各芯片功能作用:

同行一定会感兴趣

单元板常见故障与维修：单元板检测方法: 目前判断问题工具万用表，主要使用凤鸣档，即通路会响。还有电压测量发。5v短路维修方法全彩LED显示屏专业维修资料 1、电阻：在电路中起到限流分压的作用。用R表示，单位欧姆（Ω）。在像素的产品中电阻多用于限制电流大小. 例：要求用5V点亮某LED时，则LED必须串接一个电阻，防止过流烧坏。电阻Rled=（5-Uled）/Iled，Uled是LED正向压降，Iled是通过LED的电流，一般电流不允许大于20mA. 2、电容：隔直流通交流的作用，在像素的产品中多用于滤波。用C表示，单位（F）法。例：常见的0805封装的104PF的电容，是用于滤除电路中的较高频率的电压纹波，电解电容470UF/16V，用于滤除较低频率的电压纹波。都是起到滤除干扰信号，提高电路的抗干扰能力，使电路稳定工作。 3、 IC：集成电路，顾名思义，也就是将一些电路集成到一个小的基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。例：我们的74HC595、TB62726、、、、、、、等等，都是IC。常用芯片介绍及解释：

P 单元板故障分析及维修步骤

第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED 显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。在具体的应用中1表示为高电平，0表示为低电平。数字电路的工作信号在时间上和数值上是不连续变化的。数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。在P10模组中使用的74HC245就是一种八位移位寄存器，。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二值数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。 1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。LED显示屏就是组合逻辑电路的典型应用，

室内双色屏方案

室内LED显示屏技术方案第一章技术参数一、主要指标序号名称技术参数 1 像素尺寸φ3.7 2 像素间距 4.75mm 3 模块结构8×8点阵 4 显示颜色红、绿及其组合色黄色 5 单元板尺寸152mm×304mm 6 灰度等级256级 7 像素密度44300个/m2 8 净显面积0.456m×4.56m=2.1m2 9 边框尺寸上下：3公分（一边）左右：5公分（一边） 10 画面扫描频率>120HZ/S 11 画面换帧频率≥60帧/S，无闪烁 12 盲点容忍度<1/10000（出厂无盲点） 13 扫描方式1/16动态扫描 14 显示方式联机控制 15 水平可视角度±800 16 显示屏模块平面＜1mm 17 模块拼缝精度＜1mm 18 系统寿命＞10年(按每天工作12小时计算) 19 工作环境温度-100C~+550C 20 功耗最大功耗：0.8KW/ m2，平均工作功耗：0.3KW/ m2 21 工作电压220V±15% 22 安装方式显示屏采用单元板积木式安装 23 外框结构铝合金型材 24 布线要求通讯线为超五类网线2根（一根备用）

室内LED 显示屏技术方案杭州东恩科技有限公司 1 二、设备清单与报价价格单位：元序号名称品牌规格数量单价总价 1 室内双色显示屏洛普 LP-475RG 0.456m ×4.56m=2.1m 2 8000 16800 2 控制计算机 / 大机箱/带PCI-E 插槽/DVD 光驱 1台自配自配 3 控制系统洛普 LPK-RG （带DVI 接口显卡） 1套 2000 2000 4 软件洛普 LED 演播室 1套免费免费 5 外框洛普专用铝型材包边 1套赠送赠送 6 线缆及附件洛普超五类八芯网线二根单相三线制各100米内用户自理用户自理 7 工程费 / 安装、调试、运输费等 / 免费免费 8 税金 / 以上总额的6% / 1100 1100 9 合计 19900

通杀F3.75F3.0F5.0单元板故障维修教程!

通杀F3.75/F3.0/F5.0单元板故障维修教程！单元板故障分析图1 单元板不亮 A、单元板无A信号 B、 245芯片的输入A脚虚焊或245芯片损坏 C、 04芯片旁边的二极管、小电容和0欧损坏或虚焊 D、输入排针的A信号与GND短路 E、 04芯片的第一脚虚焊或损坏 F、输入排针无OE G、检查供电电源与信号线是否连接。图2此现象是A信号有问题引起的 A、单元板的A信号与GND和VCC短路 B、有A信号的245芯片损坏

C、 245芯片的输出A信号虚焊 D、 04芯片左边和下边的小电容损坏图3 此现象是B信号有问题引起的 A、单元板无B信号 B、单元板上的B信号与GND和VCC短路 C、 245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的 A、单元板无C信号 B、单元板上的C信号与GND和VCC短路 C、245芯片的输出和输入C信号虚焊或损坏

图7 此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。图8 此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。

LED显示屏芯片原理图

第五节、电子原器件原理 1、74HC245 1脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、 11脚输入；2、 3、 4、 5、 6、 7、 8、 9位输出信号；10脚为GND，20 脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能； A B C D 信号；这些信号一般分到 2个245的针脚上，然后输出到595 （红；绿；锁存；时钟）；138（A B C D）；和输出的排针上（锁存；时钟）

2、74HC138 3线—8线译码器 HC138有三个地址输入（A0-A2），三个选通输入（STA，-STB，-STC）和八个输出（-Y0 -- -Y7）。当STA为高电平，-STB 和-STC为低电平时器件被选通，A0-A2K可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA，-STB，-STC的其它任何组合，-Y0 -- -Y7均为高电平。 A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地

VCC---电源 A0—A2一般为A:B:C信号 Y0— Y7信号输出端，输出到4953的 2，4脚上；有时使能信号也245 到138（第5脚）上，此信号又从138上输出到排针。
