钢筋翻样方法全攻略

悉心总结一下，钢筋翻样发展到现在，已经形成8种操作方法，不会使用电脑翻样者，只能会应用最简单的前3种方法，那是最原始的也是最基本的翻样方法，当应用电脑电算翻样时，所有这8种方法都可以灵活运用，举一反三，但一定要功底深厚。

一，单筋法

无论手算和电算，都能用得上单筋法，又叫单根录入法，这是最基本最原始的抽筋方法之一，可以用文字，也可以用表格。计算时，只要有了结构图纸，再有一支笔，一张纸、一个计算器或手机（当计算器用）就行了。单筋法的优点是，简单、灵活、方便、快捷，适用于数量很少而且构造简单的构件，如独立或条形基础、过梁，简支梁，小面积建筑物的圈梁、雨蓬、阳台、单层排柱，构造柱、相同进深且又相等开间的板，直板式楼梯等等，这些构件数量少，构造单一，用手算，轻而易举的几笔就算完了，如果用电算，反而还倒显得罗嗦麻烦了。所以电算也不是任何情况都适用，人们常说的杀鸡焉用宰牛刀，形容小型工程不用电算，比喻得恰如其分。

单筋法用电算，其实不比手算快，只能满足一些人的猎奇心理，看看电脑是否也有和人一样的本事，而且文字数字打印出来比手写的工整美观，就这一点点的**力，也能使单筋录入法的所谓翻样软件卖上几百元，这让行家看来简直就是在虎人，拿人二五眼，靠吹牛兜售所谓的翻样产品来赚钱。

最全平法钢筋翻样

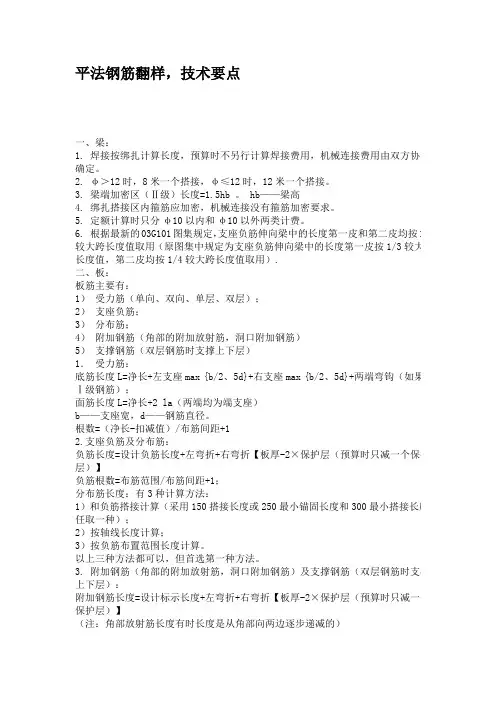

平法钢筋翻样，技术要点一、梁： 1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3. 梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5. 定额计算时只分φ10以内和φ10以外两类计费。 6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板：板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。以上三种方法都可以，但首选第一种方法。 3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）

平法钢筋识图算量课程设计心得

平法钢筋识图算量课程设计心得周第九周时，老师布置下来了课程设计的任务，也是检验我们专业知识学好与否的一次机会。在刚接触到课程设计时，一直不知道从哪里下手开始完成这个学习任务，看到老师发下来的图纸也不知道该从哪一根钢筋开始计算，有一种手足无措的感觉。没办法，为了完成了老师的任务，我仔细翻阅书本，查找资料，向同学和老师请教。在完成这门课程设计的过程中，我意识到自己在之前的专业知识的学习中还有很多没有理解透彻的，依旧有很多知识需要巩固和加强。每当在课程设计作业的完成中遇到瓶颈时，会用更多的时间来翻阅专业书，会不自觉地开始把每一节专业课程的知识一个个联系起来。刚开始的时候，我的进度很慢，但是随着对钢筋的认识越来越深，对计算公式的越来越熟悉，我的速度渐渐的加快了很多。在课程设计中，我总结了一下课本中的知识和一些基本概念。一、箍筋表示方法：二、⑴10@100/200(2) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵10@100/200(4) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶8@200(2) 表示箍筋为8，间距为200，双肢箍。 ⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。梁（1）框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽Lae且0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。钢筋的端支座锚固值＝支座宽Lae或0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋翻样方法及实例(2)(精)

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23 钢筋弯曲角度 30° 45° 60° 90° 135° 钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d 为钢筋直径。 2．弯钩增加长度

钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。图9-47 钢筋弯钩计算简图（a ）半圆弯钩；（b ）直弯钩；（c ）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d 、平直部分为3d ）计算：对半圆弯钩为6.25d ，对直弯钩为3.5d ，对斜弯钩为4.9d 。在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm ）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm ） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。图9-48 弯起钢筋斜长计算简图（a ）弯起角度30°；（b ）弯起角度45°；（c ）弯起角度60° 弯起钢筋斜长系数表9-25 弯起角度α＝30° α＝45° α＝60° 斜边长度s 2h0 1.41h0 1.15h0

平法识图与钢筋计算任务书

平法识图与钢筋翻样实训任务书班级学号：学生姓名：选题组号：指导老师：完成日期：批改成绩：

平法识图与钢筋翻样课程实训任务书一、实训目的 1、了解钢筋混凝土框架结构、框架剪力墙结构的受力特点，明确各类构件（梁、板、柱、基础、剪力墙等）的配筋种类及作用； 2、明确各类构件的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》11G101-1、11G101-2、11G101-3系列图集与《混凝土结构施工钢筋排布规则与构造详图》12G901-1、12G901-2、12G901-3系列图集的内容，从而学会自己查阅和使用标准图集； 4、掌握结构施工图的识读知识、方法、及识读要点，能结合图集读懂一套完整的结构施工图纸。二、实训资料给定一套框架剪力墙结构施工图，其中梁、板、柱、基础、剪力墙等构件均为平面整体表示方法。具体详见附图---建筑学院建筑工程技术实训中心—实体建筑模型结构施工图。三、实训内容 1、结合图集读懂一套完整的框架结构平法施工图，掌握结构施工图的识读知识、方法及识读要点； 2、计算部分指定构件（梁、板、柱等）的钢筋下料长度，并将计算结果汇总在附表----钢筋配料单中。 3、要求完成下列构件的钢筋计算： 1）计算二层梁平面图（结施G05）中梁构件中各类钢筋长度，具体的任务分配见下表;

2) 计算柱平面布置图（结施G02）中柱构件中各类钢筋长度，具体的任务分配见下表； 3）计算二层结构平面图（结施G04）中板构件中各类钢筋的长度，具体的任务分配见下表；各组任务分配表选题组号图号具体任务 1 结施G05 梁构件：KL1、L1中各类钢筋翻样结施G0 2 柱构件：KZ1中各类钢筋翻样结施G04 板构件：B1中各类钢筋翻样 2 结施G05 梁构件：KL2、KL9中各类钢筋翻样结施G02 柱构件：KZ2中各类钢筋翻样结施G04 板构件：B2中各类钢筋翻样 3 结施G05 梁构件：KL3、KL10a中各类钢筋翻样结施G02 柱构件：KZ3中各类钢筋翻样结施G04 板构件：B3中各类钢筋翻样 4 结施G0 5 梁构件：KL4、KL4a中各类钢筋翻样结施G02 柱构件：KZ4中各类钢筋翻样结施G04 板构件：B4中各类钢筋翻样 5 结施G05 梁构件：KL5、KL11中各类钢筋翻样结施G02 柱构件：KZ5中各类钢筋翻样结施G04 板构件：B5中各类钢筋翻样 6 结施G05 梁构件：KL6、KL13中各类钢筋翻样结施G02 柱构件：KZ6中各类钢筋翻样结施G04 板构件：B6中各类钢筋翻样 7 结施G05 梁构件：KL7、L6中各类钢筋翻样结施G02 柱构件：KZ7中各类钢筋翻样结施G04 板构件：B7中各类钢筋翻样 8 结施G05 梁构件：KL8、L2中各类钢筋翻样结施G02 柱构件：KZ8中各类钢筋翻样

平法识图认识总结备课讲稿

平法识图认识总结

平法识图的认识及总结本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。一、梁平法两种标注： 1.集中标注（1）梁编号：类型代号、序号、跨数、有无悬挑代号。（2）梁截面尺寸。当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。即为b×h1/h2。（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构造详图。如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。 2、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。如：6φ25 4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。中间支座两边的上部纵筋不同时, 须在支座两边分别标注；相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。全部伸入支座；同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数

建筑工程钢筋翻样详解

建筑工程钢筋翻样详解课程内容一、钢筋翻样的基本知识 1、了解框架结构的抗震要求 2、锚固长度的取值 3、纵向受拉钢筋的接长 4、弯曲钢筋量度差值二、翻样的原则和步骤 1、钢筋翻样过程中经常遇到的问题 2、钢筋翻样原则 3、翻样计算的步骤

三、钢筋制作下料长度计算 1、计算原理 2、箍筋简化计算方法 3、拉钩筋简化计算方法 4、圆钢末端加180度弯钩简化计算方法 5、直钩简化计算方法 6、圆钢末端加5d直钩简化计算方法 7、45度吊筋简化计算方法 8、60度吊筋简化计算方法 9、钢筋料表制作例题

四、钢筋翻样与钢筋预算的差别 1、现场翻样计算和预算的联系与区别 2、钢筋翻样的特点 3、预算和翻样的长度差异 4、预算和翻样的根数差异 5、预算和翻样接头数量的差异

6、预算和翻样按流水段分量的差异 7、钢筋翻样的几个原则五、施工中降低钢筋损耗率技巧 1、钢筋选择进料法 2、钢筋长短料组合搭配下料法 3、相乘计算钢筋下料法 4、相加计算钢筋下料法 5、混合计算钢筋下料法 6、上下层钢筋结合下料法

7、箍筋形式换用、不受力钢筋少用或不用的钢筋下料法 8、一步到位钢筋下料法 9、短尺定做钢筋下料法 10、改接头钢筋下料法 11、废短钢筋头降格使用下料法 12、无短头起头钢筋下料法六、钢筋锚固与钢筋连接的区别构件端部钢筋进入另一构件是钢筋锚固，构件中间部位钢筋与钢筋的搭接等就是钢筋连接

七、梁、柱、板、墙、楼梯、基础、二次结构等钢筋翻样详细讲解本部分内容正在紧张录制、剪辑中... 培训效果课程优势更权威：33年工程造价经验的高级经济师亲自授课

钢筋翻样方法及实例,学习分享,受益匪浅(精)

钢筋翻样方法及实例，学习分享，受益匪浅钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23 钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。 2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。图9-48 弯起钢筋斜长计算简图（a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°

《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表练习题答案

第二章第五节一、单选题 1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ） A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250 2、架立钢筋同支座负筋的搭接长度为：（ C ） A、15d B、12d C、150 D、250 3、一级抗震框架梁箍筋加密区判断条件是（ B ） A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值 C、1200mm D、1500mm 4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（B ） A、1/5Ln+锚固 B、1/4Ln+锚固 C、1/3Ln+锚固 D、其他值 5、当图纸标有：JZL1（2A）表示？（ A ） A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑 C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑 6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ） A、15d B、12d C、梁高-保护层 D、梁高-保护层х2 7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ） A、当梁高≤350时为6mm，梁高＞350mm时为8mm B、当梁高≤450时为6mm，梁高＞450mm时为8mm

工程造价定额套价方法(框架结构为例)

以框架结构为例： 1. 土方：场地平整、挖土（人工、挖掘机）、土方运输（原地、运输）、土方回填（挖土、运输、回填）。桩基础，以振动灌注桩为例：打桩(注意空打部分）、桩尖埋设、钢筋笼、凿桩头。 2. 垫层：垫层、防水。基础、结构：梁、板、柱（是否有弧形、起坡等）。这部分主体结构应该没有问题。 3. 砌筑工程：什么砖，砂浆类型，一砖还是半砖还是一砖以上。有的地方在地下室符合某种条件还加照明费，注意有的基础下面有砖胎膜。 4. 混凝土工程：一般按照体积计算，楼梯、阳台按投影面积（直形、弧形）。有的地区室板算到梁边，有的地区是梁并入板计算。柱子算层高。应该要注意的是过梁、构造柱（马牙槎），窗台板，装饰线条、阳台露台反梁、压顶等小型构件、楼梯算的边界要注意，基本上都是按照平方计算的。模板：垫层、基础、基础梁、梁、板、柱、过梁、构造柱、小型构件、楼梯、阳台、栏板等。 5. 钢筋：桩钢筋笼（一般对照图集，不要忘记固定筋，螺旋箍筋的计算），各个构件钢筋，吊筋（主、次梁交接部位），洞口补强钢筋，剪力墙有端柱、翼柱等时的拉结筋，墙体拉结筋（一般600*600），马凳筋，柱子拉结筋，板分布筋、板面负筋、局部加强筋，阳台等保护层一般会配钢筋网片的，过梁、窗台板、小型构件等内配钢筋，砌体拉结筋。 6. 屋面：保护层、找平层、防水层、基层、面层。对照详图看一下，注意泛水，排水：水斗、落水口、篦子、水落管、弯头。 7. 脚手架：有的地方是按照外墙、内墙分开算的，有的是按照建筑面积。部分地区还有单梁、柱子、挑脚手架、里脚手架等。层高超过3.6m时要计算满堂脚手架，注意超高运输增加费。地下室采用非泵送时要计算脚手架的。 8. 垂直运输费：一般按照建筑面积，有的地区按照定额人工为基数计算，这个比较好说。9. 超高增加费：分两种：一、层高超过3.6m（或者6m），二、檐高超过一定高度的。看清楚计算基数就好算了。

框架结构平法施工图识图翻样任务书

《工程结构II》课程设计任务书、指导书 ——框架结构平法施工图识图翻样（工程管理专业）苏州科技学院土木工程学院土木工程系结构教研室 2014年9月

《工程结构Ⅱ》课程设计框架结构平法施工图识图翻样任务书一、课程设计目的 1、了解钢筋混凝土框架结构的受力特点，明确框架梁、框架柱的配筋种类及作用； 2、明确框架梁、框架柱的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），掌握梁、柱平法施工图表示方法及含义，熟悉框架梁、框架柱及其节点标准构造详图，从而学会查阅和使用标准图集； 4、熟悉传统框架施工图的图示内容、方法及作用，明确两种施工图表达方法的优缺点； 5、掌握结构施工图的识读知识、方法及识读要点，能结合图集读懂平法施工图，并能正确还原框架梁及框架柱等构件配筋详图和节点构造详图。二、课程设计资料给定一组4级抗震框架的梁、柱平法施工图，具体详见附录某办公楼框架结构施工图。三、课程设计内容识读给定的4级抗震框架结构平法施工图，并按传统施工图的表示方法绘制出2号轴横向框架的施工图。四、课程设计要求用一周时间完成框架平法施工图识图翻样及计算过程。要求用2号图纸完整表达一榀框架立面图及一根梁、一根柱的断面图，并附必要说明。框架立面图比例可考虑1:50，断面图比例可用1:25或1:20。

五、分组情况注：1、H1底层层高，H2二层层高2、室内地面(±0.000)距基础顶面1.0m（底层柱高为H1+1.0m） 3、混凝土强度等级C30 4、板厚100mm

《工程结构Ⅱ》课程设计框架结构平法施工图识图翻样指导书一、基本思路 1、了解钢筋混凝土框架结构受力情况，明确框架梁、柱配置钢筋的种类及作用； 2、明确框架梁和框架柱的一般构造要求及抗震构造要求； 3、明确框架结构平面整体表示方法的制图规则，读懂构件标准详图； 4、掌握传统构件详图的图示内容、作用及方法； 5、通读给定的框架结构平法施工图，找出要绘的该榀框架的相关信息，读懂后再按要求翻成传统的一榀框架的施工图。二、识图步骤、方法及要点 1、读给定层柱平法施工图，明确所绘框架中各框架柱的编号、截面尺寸、与轴线关系、配筋情况、每层柱的柱根及柱顶标高等； 2、读给定层梁平法施工图，明确所绘框架中各框架梁的编号、截面尺寸、与轴线关系、配筋情况、每层梁的标高等，注意局部标高变化； 3、把所绘框架的梁、柱信息进行组合，绘制整榀框架的模板草图； 4、按相关信息找到对应的标准构造详图，确定相关内容。三、绘图要点 1、首先确定绘制内容、所需图块尺寸，然后布图； 2、绘制分图块内容，要求内容完整，表达规范。注意与原图信息保持一致，并结合《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），把传统施工图表示法内容补充完整，如柱纵筋接头位置、梁支座负弯矩筋截断点、梁和柱箍筋加密区、梁和柱节点配筋及锚固等等； 3、注意保持图面整洁、清晰。铅笔图时注意最后加黑粗实线。四、参考资料

钢筋识图入门_平法识图

日志 [转] 钢筋识图入门,平法识图一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□

钢筋翻样方法(有详图)

钢筋抽筋方法抽筋1：普通简支现浇板【本讲】普通简支现浇板〖设计说明〗 1、接头类型：绑扎； 2、根数：四舍五入； 3、砼强度等级：C25； 4、弯勾形式：手工半圆（180度）； 5、定尺长度：9米； 6、二级螺纹钢筋； 7、受力筋保护层厚度选取按正常环境； 8、搭接及锚固值按规范要求； 9、不考虑弯曲系数； 10、抗震类型：四级 11、钢筋选用规范：03G101-1

手工计算过程如下：横向底筋：5000-240+2*6.25*10=4885 根数：(3500-480-2*50)/200+1=16根纵向底筋：3500-240+2*6.25*10=3385 根数：(5000-480-2*50)/150+1=30根 R1负筋：550+2*(120-15)=760 分布筋3500-480=3020 R2负筋：550+2*(120-15)=760 分布筋：5000-480=4520 R3负筋：550+2*(120-15)=760 分布筋3500-480=3020 R4负筋：550+2*(120-15)=760 分布筋：5000-480=4520 每侧分布筋根数：(550-120-50)/200+1=3根

抽筋系列2：负筋通长简支现浇板〖设计说明〗 1、接头类型：绑扎； 2、根数：四舍五入； 3、砼强度等级：C25； 4、弯勾形式：手工半圆（180度）； 5、定尺长度：9米； 6、二级螺纹钢筋； 7、受力筋保护层厚度选取按正常环境； 8、搭接及锚固值按规范要求； 9、不考虑弯曲系数； 10、抗震类型：四级 11、钢筋选用规范：03G101-1 答案:5000-30+10*6.25*2=5095（下层筋）(3500-480-2*50)/200+1=16 3500-30+10*6.25*2=3595（上层筋）(5000-480-2*50)/200+1=23

平法识图和钢筋计算

1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。 1.1 平法识图概述 1.1.1 平法及其产生 1）什么是平法 “平法”系指混凝土结构施工图平面整体表示方法，简称平法。它是我国目前现行的具体工程结构施工图设计的主要方法。为简化起见下面统以“平法”进行表述。 “平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。 2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。 3）平法的重要意义和作用

（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。 1.1.2 平法图集与其他标准图集的区别（1）一般标准图集所含的内容我们以往使用的一般标准图集，都是“构件类”标准图集，例如预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对每一个具体的构件，除标明了其工程的做法外，还给出了明确的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量等。

11G101平法图集11G钢筋平法讲座完整版

11G钢筋平法讲座完整版下载地址： https://www.360docs.net/doc/212906075.html,/share/home?uk=506855081 目录第一章平法钢筋图识读第一节建筑施工图概述第二节房屋建筑制图标准第三节结构施工图的识读方法及步骤第四节钢筋工程量的计算方法和计算内容第二章钢筋平法基本知识第一节平法简介第二节钢筋预算的一般知识第三节箍筋、拉筋的样式及计算第四节特殊钢筋的长度计算第三章平法施工图识读规则第一节框架柱的制图规则第二节剪力墙的制图规则第三节梁类构件的制图规则第四节板类构件的制图规则第五节基础类构件的制图规则第四章框架柱的平法规范要求及计算步骤第一节抗震框架柱生根计算第二节计算柱纵筋插筋案例分析第三节抗震柱嵌固部位构造计算第四节抗震中间层柱纵筋构造计算

第五节抗震顶层柱纵筋构造计算第六节计算顶层柱纵筋案例分析第七节非抗震框架柱的节点构造要求第八节特殊形式柱的纵筋计算第五章剪力墙平法规范要求与计算第一节剪力墙柱的规范要求与计算第二节剪力墙身的规范要求与计算第三节剪力墙梁的规范要求与计算第四节剪力墙计算实例解析第六章梁构件平法规范要求与计算第一节抗震框架梁的平法规范与计算分析第二节非抗震框架梁的平法规范与计算分析第三节非框架梁的平法规范与计算分析第四节梁类构件其他节点平法规范与计算分析第七章板构件平法规范要求与计算第一节板底钢筋计算第二节板面钢筋计算第三节板面支座负筋计算第八章基础构件平法规范要求与计算第一节基础“点”构件计算第二节基础“线”构件计算第三节基础“面”构件计算第九章钢筋算量软件的运用第一节鲁班钢筋翻样软件的设计原理

钢筋翻样心法口诀详解,让你10分钟拿下钢筋平法!

钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。重点弄清伸入点位置。直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧中部。直锚查表按砼号，101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。乘以直径哪类筋，看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。机械锚固分三类，见101图集第35页左侧中部的3个小图形及说明文字。斜钩钢板焊短筋，（a）为斜钩，（b）为钢板，（c）为短筋。斜钩短筋长五d，（a）斜钩的平直段长度为5d，（b）钢板长宽5d，（c）短筋长度为5d。零点七锚记在心，无论抗震与非抗震，锚入长度均0.7倍的锚固长度。非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。腰筋抗扭同主筋。抗扭腰筋的锚固长度与下部受力纵筋相同。箍筋心法总诀二十二句箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。二级**选大值，上述两点要求在实际算料时，要采取较大的数值。计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种，二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。二三四级一点五，当用于二三四级抗震时，在梁支座根部，加密的长度为1.5倍的梁高度。非框非震不加密，不是框架梁，不是抗震要求的梁，箍筋都不设置加密。

钢筋平法配筋计算实例

钢筋平法配筋计算实例 1，建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。, 2，平法自推广以来，先后推出96G101、00G101、03G101-1、11G101-1共四套图集，目前最新出版的是11G101-1，此图集从2011年7月21日起执行。 3，新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。本培训教材是依照11G101-1的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使用户在了解11G101-1规则的同时，可以直接与软件计算结果进行校对。 (一)平法梁配筋计算 1，梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。下面以一个实例具体介绍梁配筋的计算规则 2，集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。 3，原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。集中标注表示：见下图框架梁KL1、3跨，一端有悬挑，截面为300×600：箍筋为Ⅰ级钢筋φ8，加密区间距为100，非加密区间距为200，均为两肢箍：上部通长筋为2根直径22的Ⅱ级钢筋。原位标注表示：支座①上部纵筋为4根直径22的Ⅱ级钢筋，支座②两边上部纵筋为6根直径22的Ⅱ级钢筋分两排，上一排为4根，下一排为2根：第一跨跨距3600，下部纵筋为3Φ18的，全部伸入支座，第二跨跨距5800，下部纵筋4Φ18，全部伸入支座，以后类推。说明： 1. Lae: 纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm） Ln: 梁净跨； Hc：柱截面沿框架方向的宽度； Hb: 框架梁高度； 2. 一级抗震加密区≥2Hb, 二至四级≥1.5Hb 手工计算结果如下：上部通长筋2Φ22：

建筑图纸会审技巧

建筑图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。四、检查施工图中容易出错的地方有无出错

对钢筋平法识图的认识

对钢筋平法识图的认识平面整体法简称“平法”，所谓“平法”的表达式，是将结构构件尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，在于标准构件详图相配合，即构成完整的结构施工图。它改变了传统的结构构件从结构平面图中索引出来。在逐个绘置配筋详图的繁琐表示方法。我们原先用的传统的结构施工图表示方式方法将创造性劳动和非创造性劳动混为一体，不仅具有出图量大的特点，而且图中含有大量的重复性工作。绘图过程中容易出错，修改也很不方便，从而导为适应工程建设的需要，接够施工图致设计效率低，质量难以控制。为适应工程建设的需要，结构施工图必须做到图面清晰、明、于识读，符合设计，施工、档的要求同时也符合建筑结构专业制图规则，保证制图质量。为此产生了结构标准化。构件标准化的思路，数字化，符号化的表示方法在结构平面图上表示创造性设计，称为“平面整体设计方法钢筋混凝土结构施工图平面整体表示法与传统的结构施工图相比，平面标准化程度较高，直观性强，其优点是可提高工作效率一倍一上，减少图纸量65%~80%,减少错、漏、碰、缺现象级校核方便，便于更正。平法改变了传统的将结构构件从结构平面布置图中索引出来，在逐个绘制配置钢筋详图的繁琐方法,混凝图中设计方法的重大改革. 按平法设计绘制的施工图，一般是由各类结构构件的平法施工图中和标准构造详图两部分，但对于复杂的工业与民用建筑，尚需增加模版、开洞和预埋件等平面图。只有在特殊情况下才需要增加剖面配筋图。在平法施工图中，将所有柱、墙、梁等构件进行编号，编号中含有类型代号和序号等，其中类型代号的主要作用是指明所选用的标准构造详图。在标准构造详图上，已经按其所属构架表明代号，已明确该详图与平法施工图中相同构件的互补关系，使两者结合构件成玩整的结构设计图。一、有梁楼盖板法施工图 1定义：有梁楼盖板是以梁为支座的楼面板与屋面板，有梁楼盖板平法施工图，是在楼面板和屋面板布置图上采用平面注写方式表达楼板尺寸和配筋。 2：板平面注写方式主要有两种：板块集中标注和板支座原位标注。二：柱平法施工图表达柱截面及配筋的方法。施工员依据平法施工图及相应的标准构造详图进行施工，故称为柱平法施工图。 2在柱截面注写方式的规定（1）当柱的分段截1柱平法施工图是指在柱平面布置图上，根据设计结果，采用列表注写和截面注写方式面尺寸和配筋相同时，紧分段截面与轴线级柱偏心不同，采用相同编号。（2）设计时，从相同的标号中选择一个截面，按需要的比例原位放大绘制柱截面配
