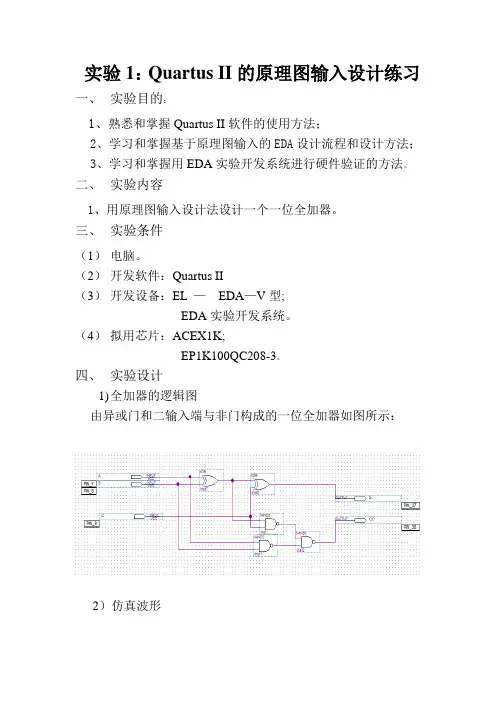

实验一一位二进制全加器设计实验
目录
实验一Protel DXP 2004认识实验 (1)
实验二两级阻容耦合三极管放大电路原理图设计 (1)
实验三原理图元件库建立与调用 (3)
实验四两级阻容耦合三极管放大电路PCB图设计 (5)
实验五集成电路的逻辑功能测试 (7)
实验六组合逻辑电路分析与设计 (12)
实验七Quartus II 的使用 (17)
实验八组合逻辑器件设计 (17)
实验九组合电路设计 (25)
实验一 Protel DXP 2004 认识实验
一、实验目的
1.掌握Prot e l DXP 2004 的安装、启动和关闭。
2.了解Protel DXP 2004 主窗口的组成和各部分的作用。
3.掌握Prot e l DXP 2004 工程和文件的新建、保存、打开。
二、实验内容与步骤
1、Protel_DXP_2004 的安装
(1)用虚拟光驱软件打开Protel_DXP_2004.iso 文件
(2)运行setup\Setup.exe 文件，安装Protel DXP 2004
(3) 运行破解程序后，点击“导入模版”，先导入一个ini文件模版（如果要生成单机版的License选择Unified Nexar-Protel License.ini；要生成网络版的License选择Unified Nexar-Protel Network License.ini），然后修改里面的参数：TransactorName=Your Name（将“Your Name”替换为你想要注册的用户名）；SerialNumber=0000000（如果你只有一台计算机，那么这个可以不用修改，如果有两台以上的计算机且连成局域网，那么请保证每个License文件中的SerialNumber=为不同的值。修改完成后点击“生成协议文件”，任意输入一个文件名（文件后缀为.alf）保存，程序会在相应目录中生成1个License文件。点击“替换密钥”，选取DXP.exe （在DXP 2004安装目录里，默认路径为C:\Program Files\Altium2004\）,程序会自动替换文件中的公开密钥。将前面生成的License文件拷贝至DXP 2004安装目录里（默认路径为
C:\Program Files\Altium2004\）授权完成。
（4）打开Protel 在左上角DXP 菜单下的Preference 菜单项里，选中Use localize resources 后关闭Protel_DXP_2004，重新打开软件变为简体中文版本。
2、Protel_DXP_2004 的卸载
卸载Protel_DXP_2004 的具体步骤如下：
（1）在Windows 的“开始”菜单中选择“设置/控制面板”，然后在控制面板中选择“添加/删除程序”选项，将弹出对话框。从中选择DXP 2004 应用软件。
（2）单击删除”按钮，将弹出对话框，询问用户是否真的要删除程序。
（3）单击“是”按钮，开始卸载。在卸载过程中，若想终止卸载，可单击“取消”按钮。
3、Protel_DXP_2004 的启动
启动Protel_DXP_2004 的方法有以下几种：
（1）单击任务栏上的“开始”按钮，在调出的“开始”菜单组中单击“DXP 2004”
菜单项。
（2）单击任务栏上的“开始”→“程序（P）”→“Altium”→“DXP 2004”菜单项进行启动。
（3）直接在桌面上双击DXP 2004 快捷图标。启动主应用程序之后，系统即可进入设计主窗口。
4、Protel_DXP_2004 的关闭
关闭Protel_DXP_2004 主程序的方法有：
（1）选择“File”菜单，然后在弹出的下拉菜单组中选择“Exit”菜单项。
（2）单击主窗口标题栏上的“退出”按钮。
（3）按下ALT+ F4 组合键。
在退出Protel DXP2004 主程序时，如果修改了文档而没有保存，则会出现一个对话框，询问用户是否保存文件。若要保存文件，单击“Yes”按钮；若不想保存文件，单击“No”按钮；若想退出的操作，单击“Cancel”按钮。
5、设计文件的创建
（1）打开Protel DXP，熟悉Protel DXP 的界面组成，更改工作面板的显示方式。
（2）新建工程文件，并在指定目录下保存为“练习1.PrjPCB”。
（3）在该工程文件中新建印制电路板文件，并保存为“印制电路图1.PcbDOC”。
（4）在该工程文件中新建原理图文件，并保存为“练习原理图1.SCHDOC”。
（5）关闭Protel DXP 2004，再次打开原保存的工程文件“练习1.PrjPCB”。
(6) 向原理图中放置阻值为3.2k 的电阻、容量为1 微法的电容、型号为1N4007 的二极管、型号为2N3904 三极管、单刀单掷开关和4 脚连接器。提示：电阻（RES2）、
电容（CAP）、二极管（DIODE）、三极管（NPN）、单刀单掷开关（SW- SPST）在Miscellaneous Devices.IntLib 元件库中, 4 脚连接器(HDR1×4)在Miscellaneous Connectors.IntLib 元件库中。
图1 常用元件符号
(7)向电路图中输入文字"这是我的第一个原理图!"，注意将字体改为粗体，字号为三号。
提示：利用PLACE 菜单放置文字按钮，然后使用键盘上的Tab 键，在弹出的窗口输入需要输入的文字，然后单击Change 按钮更改字号和字型。
实验二两级阻容耦合三极管放大电路原理图设计
一、实验目的
1、理解原理图的一般设计流程和基本原则
2、掌握原理图图纸的设置方法
3、掌握原理图库的添加和移除
4、掌握原理图元件的放置、位置调整、属性设置、删除、复制、粘贴、选取操作方法
5、掌握原理图元件的连线方法，节点放置方法
6、掌握电源和接地符号的放置方法
二、实验内容
绘制两级阻容耦合三极管放大电路原理图如图1所示。
图2两级阻容耦合三极管放大电
路原理图
三、实验步骤
1、启动P rotel DXP 2004，新建工程文件，并保存为“两级放大.PRJPCB”。
2、新建原理图文件，并保存为“两级放大.SCHDOC ”
3、设置图纸参数。将图纸设 A 号，显示标准标题栏，可视栅格为 10，捕捉栅格设为20，电气栅格设为 7。
4、先移除元件库 Miscellaneous Devices.IntLib ，再将其添加到库文件面板中。表 1 给出了该电路每个元件样本、元件标号、所属元件库数据。
表1
5、设置元件属性。在元件放置后，用鼠标双击相应元件出现元件属性菜单更改元件标号及名称（型号规格）。
6、调整元件位置,注意布局合理。
7、连线。根据电路原理，在元件引脚之间连线。注意连线平直。 8、放置节
点
。
一般情“T ”字连接处的节点是在我们连线时由系统自动放置的（相关设置应有效），而所有“十”字连接处的节点必须手动放置。
9、放置输入输出点、电源、地，均使用 P ower Objects 工具菜单即可画出。 10、放置注释文字。放置图中的注释文字“+12V ”。
11、电路的修饰及整理。在电路绘制基本完成以后，还需进行相关整理，使
其更加规范整洁。 12、保存文件。
四、注意事项
对于较复杂的电路而言，
放置元件、调整位置及连线等步骤经常是反复交叉进行的，不 一定有上述非常明确的步骤。
五、思考题
为什么放置元件前应先加载相应的元件库？
实验三原理图元件库建立与调用
一、实验目的
1、熟悉元件库编辑器
2、掌握原理图元件库的创建、新元件的绘制
3、掌握新建原理图元件库的调用方法
二、实验内容
（1）在继电器控制系统中，经常需要图1所示的元件，试建立元件库，利用元件库编辑器提供的制作工具，画出这些元件。
图1继电器控制系统常用元件
（2）利用元件库编辑器提供的制作工具，来绘制（创建）一个 8 脚集成电路，并将它保存在“schlibl.lib”元件库中，绘制的实例如图 2所示。
图2集成电路实例
三、实验步骤
（1）1．新建工程文件，并保存为“原理图库.PRJPCB”。
2．执行菜单命令【File】/【New】/【Schematic Library】,将在项目文件下新建并保存为“新建原理图库 1.SCHLIB”的原理图库文件，并自动进入原理图库文件编辑器。
3．执行菜单 Tools/New Component 建立新元件。执行菜单 Tools/Copy Component 拷贝元件。执行菜单 Tools/Rename Component 更改元件名。
在库文件面板中添加该元件库。
（2）1、点击菜单“File\New”命令，从编辑器选择框中选中原理图元件库编辑器，然后双击库文件图标，默认名为“schlib.lib”，进入原理图元件库编辑工作界面。
2、使用菜单命令“View\Zoom In”或按 PageUp键将元件绘图页的四个象限相交点处放大到足够程度。
3、用菜单命令“Place\Rectangle”绘制一个直角矩形。
4、绘制元件的引脚。
5、编辑各管脚属性。
6、保存已绘制好的元件。
四、注意事项
在绘制元器件时注意尺寸的把握，不要过大或过小。
五、思考题
1、如何对元件位置进行移动和旋转调整？
2、怎样编辑原有库中的元件？
实验四两级阻容耦合三极管放大电路 PCB图设计
一、实验目的
1、学会元件封装的放置
2、熟练掌握P CB 绘图工具
3、熟悉手工布局、布线
二、实验内容
设计两级阻容耦合三极管放大电路的P CB 图如图7所示。要求尺寸为
120mm(4760mil)×40mm(1580mil)
两级阻容耦合三极管放大电路的P CB 图
三、实验步骤
1、启动 Protel DXP 2004，新建文件“两级阻容耦合三极管放大电路.PCB”，进入 PCB图编辑界面。
2、手动规划电路板尺寸。
3、放置元件封装及其他一些实体，并设置元件属性、调整元件位置。表中给出了该电路所需元件的封装形式、标号及所属元件库数据。
3、按照电路原理图进行布线。
4、观看 PCB 板 3D 效果
四、思考题
如何添加中间信号层和内部板层？如果想调整工作层的位置应如何操作？
实验五集成电路的逻辑功能测试
一、实验目的
1、掌握Multisim软件的使用方法。
2、掌握集成逻辑门的逻辑功能。
3、掌握集成与非门的测试方法。
二、实验原理
TTL集成电路的输入端和输出端均为三极管结构，所以称作三极管、三极管逻辑电路（Transistor -Transistor Logic ）简称TTL电路。54 系列的TTL电路和74 系列的TTL电路具有完全相同的电路结构和电气性能参数。所不同的是54 系列比74 系列的工作温度范围更宽，电源允许的范围也更大。74 系列的工作环境温度规定为0—700C，电源电压工作范围为5V±5%V，而54 系列工作环境温度规定为-55—±1250C，电源电压工作范围为5V±10%V。
54H 与74H,54S 与74S 以及54LS 与74LS 系列的区别也仅在于工作环境温度与电源电压工作范围不同，就像54 系列和74 系列的区别那样。在不同系列的TTL 器件中，只要器件型号的后几位数码一样，则它们的逻辑功能、外形尺寸、引脚排列就完全相同。
TTL 集成电路由于工作速度高、输出幅度较大、种类多、不易损坏而使用较广，特别对我们进行实验论证，选用TTL 电路比较合适。因此，本实训教材大多采用74LS(或74)系列TTL 集成电路，它的电源电压工作范围为5V±5%V，逻辑高电平为“1”时≥2.4V，低电平为“0”时≤0.4V。
它们的逻辑表达式分别为：
图1.1 分别是本次实验所用基本逻辑门电路的逻辑符号图。
图1.1 TTL 基本逻辑门电路
与门的逻辑功能为“有0 则0，全1 则1”；或门的逻辑功能为“有1则1，全0 则0”；非门的逻辑功能为输出与输入相反；与非门的逻辑功能为“有0 则1，全1 则0”；或非门的逻辑功能为“有1 则0，全0 则1”；异或门的逻辑功能为“不同则1，相同则0”。
三、实验设备
1、硬件：计算机
2、软件：Multisim
四、实验内容及实验步骤
1、基本集成门逻辑电路测试
（1）测试与门逻辑功能
74LS08是四个2输入端与门集成电路（见附录1），请按下图搭建电路，再检测与门的逻辑功能，结果填入下表中。
（2）测试或门逻辑功能
74LS32是四个2输入端或门集成电路（见附录1），请按下图搭建电路，再检测或门的逻辑功能，结果填入下表中。
（3）测试非门逻辑功能
74HC04是6个单输入非门集成电路（见附录1），请按下图搭建电路，再检测非门的逻辑功能，结果填入下表中。
（4）测试与非门逻辑功能
74LS00是四个2输入端与非门集成电路（见附录1），请按下图搭建电路，再检测与非门的逻辑功能，结果填入下表中。
（5）测试或非门逻辑功能
74LS02是四个2输入端或非门集成电路，请按下图搭建电路，再检测或非门的逻辑功能，结果填入下表中。
（6）测试异或门逻辑功能
74LS86是四个2输入端异或门集成电路，请按下图搭建电路，再检测异或门的逻辑功能，结果填入下表中。
（7）测试同或门逻辑功能
74LS266是四个2输入端同或门集成电路，请按下图搭建电路，再检测同或门的逻辑功能，结果填入下表中。
2、利用与非门组成其他逻辑门电路
⑴组成与门电路
将74LS00中任意两个与非门组成如下图所示的与门电路，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
⑵组成或门电路
将74LS00中任选三个与非门组成如下图所示的或门电路，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
⑶组成异或门电路
将74LS00中的与非门按照下图所示的电路连线，输入端接逻辑电平开关，输出端接指示灯LED，拨动逻辑开关，观察指示灯LED的亮与灭，测试其逻辑功能，结果填入下表中。
五、思考题
请用或非门实现其他逻辑门电路，如与门、或门、非门、异或、同或。
实验六组合逻辑电路分析与设计
一、实验目的
1、掌握Multisim软件对组合逻辑电路分析与设计的方法。
2、掌握利用集成逻辑门构建组合逻辑电路的设计过程。
3、掌握组合逻辑电路的分析方法。
二、实验原理
全加全减器是一个实现一位全加和全减功能的组合逻辑电路，通过模式变量M来控制全加/全减算术运算。本实验可以使用74LS00，74LS86芯片来实现。Ai 和Bi分别表示二进制数A与B的第i位，Ci表示Ai-1和Bi-1位全加时产生的进位，Ci+1表示第Ai和Bi位全加时产生的进位，Si为Ai和Bi的和或差，M=0表示全加功能，M=1表示全减功能，具体真值表为：
i+1
S i =A
i
⊕B
i
⊕C
i
C i+1=B
i
C
i
+(C
i
+B
i
)(M⊕A
i
)=
三、实验设备
1、硬件：计算机
2、软件：Multisim
四、实验内容及实验步骤
1、根据实验原理构建全加全减器功能电路并测试逻辑功能。
2、利用逻辑分析仪测试第1步电路的功能及函数表达式。
说明：上面的第一个图是测试C i+1，下面的图是测试S的，要求分析出真值表及相应函数表达式及最简函数表达式。
3、利用设计全加全减器功能电路并测试逻辑功能。
