电感器知识介绍
电感器知识介绍
3.1 电感器的英文缩写：L (Inductance) 电路符号：
3.2 电感器的国际标准单位是: H(亨利),mH(毫亨),uH（微亨）,nH（纳亨）；
3.3 电感器的单位换算是: 1H=103m H＝106u H＝109n H；1n H＝10-3u H=10-6m H=10 -9H
3.4 电感器的特性：通直流隔交流；通低频阻高频。
3.5 电感器的作用：滤波，陷波，振荡，储存磁能等。
3.6 电感器的分类:空芯电感和磁芯电感.磁芯电感又可称为铁芯电感和铜芯电感等.主机板中常见的是铜芯绕线电感.
3.7 电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。
3.8 电感的好坏测量:电感的质量检测包括外观和阻值测量.首先检测电感的外表有无完好,磁性有无缺损,裂缝,金属部分有无腐蚀氧化,标志有无完整清晰,接线有无断裂和拆伤等.用万用表对电感作初步检测,测线圈的直流电阻,并与原已知的正常电阻值进行比较.如果检测值比正常值显著增大,或指针不动,可能是电感器本体断路.若比正常值小许多,可判断电感器本体严重短路,线圈的局部短路需用专用仪器进行检测.
电感器的设计与电感器技术指标教学总结
一种小型平面变压器/电感器的设计详细介绍 1.引言 随着电子信息技术的飞跃发展，各种电子设备已步入SMT(Surface mounting technology)时代，电子设备越来越要求轻、薄、小型化。传统的功率型电子变压器、电感器虽然在电子管、分立式晶体管时代起过重要作用，而在今天模块化电子设备中，因体积过大而无法应用，如何研制出小型平面电子变压器、电感器是目前设计人员关注的热点。本文阐述了采用多层印制板制造技术、数控机床加工技术、表面涂覆技术和利用高频低损耗铁氧体磁芯设计和制造了230kHz、达120W的小型平面变压器和20A、10μH的大电流滤波电感器。 2.电路形式和变压器、电感器的技术指标 图1为有源箝位/复位单端正激变换器的主电路。该电路具有零电压转换功能，有利于提高效率和降低EMI/RFI。 新晨阳电感器 该电路由VQ2、VD2和Ccl组成箝位电路，为漏感L1及励磁电感Lm的储能转移提供一个低阻工作通路，VQ2导通后Ccl继续被充电，箝位电路电流以谐振方式减小。因整流管VD1截止，L1与Lm呈串联连结，谐振频率由L1、 Lm及Ccl决定，故对变压器初级有一定的电感量要求。
另外，该电路VQ1截止后，变压器绕组电压极性反转，Ca被充电，充电过程中，磁化电流逐渐减小，通过适当选取参数，达到在磁化电流过零点前开通VQ2,为磁化电流改变方向提供了可能，磁化电流反向后，箝位电压Ucl反向加到变压器初级绕组，驱动变压器B-H工作区域延伸到第二象限和第三象限。同时，Ccl电容储能泄放转移至L1及Lm储存。VQ1导通后B-H工作点从第三象限开始，正常工作区域基本与B-H轴原点对称，在该对称区域表现为：B-H单向变化数值与传统单端正激变换器是一致的。为维持输出正常调节，施加相同伏-秒积数到变压器，产生的铁芯损耗相对于单端正激变换器是一致的。实际工作时，应选取最大工作磁通密度(Bm),变压器可工作于- Bm～+Bm，由此△B=2Bm,如图2。 新晨阳电感器工作曲线图。 电路中T1为我们需要设计的变压器，工作频率f=230KHz，输入电压Vin=230V，初级电感量Lm=117μH±10%，最大工作比0.45，输出电压Vo=5V，输出电流Io=20A，Lo为滤波电感，Lo=10μH，工作环境温度为-45℃～50℃，温升≤50℃，试验电压2KV，变压器、电感器高度≤12mm,长、宽均在40mm左右。 3.平面变压器、电感器磁芯及结构形式 3.1 磁芯 现阶段用于功率型开关变压器的磁性材料有：坡莫合金、非晶态合金、超微晶合金、铁氧体等多种材料。选择铁氧体材料制作磁芯，出于对有效空间的充分利用，又必须选择芯柱较粗、窗宽较阔的磁芯，这样才有利于减少匝数和降低电流密度。鉴于整体高度的限制，还需进行必要的加工。

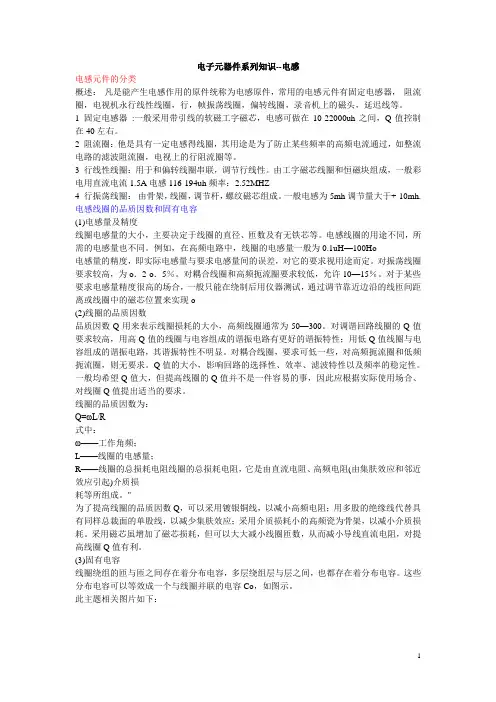

贴片电感主要参数介绍
贴片电感主要参数介绍 除固定电感器和部分阻流圈为通用元件（只要规格相同，各种电子整机上均可使用）外，其余的均为电视机、收音机等专用元件。专用元件一般都是一个型号对应一种机型（代用除外），购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。下面谈谈固定电感器及阻流圈的主要参数及识别。 1．电感量L 电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。当通过一个线圈的磁通（即通过某一面积的磁力线数）发生变化时，线圈中便会产生电势，这是电磁感应现象。所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。L 的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。L的基本单位为H（亨），实际用得较多的单位为mH（毫亨）和IxH（微亨），三者的换算关系如下：1H=103mH=106 μH。 2．感抗XL 感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q等参数密切相关，在分析电路中也经常需要用
到，故这里专门作些介绍。前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。XL与线圈电感量L和交流电频率f成正比，计算公式为：XL （Ω）=2лf（Hz）L（H）。不难看出，线圈通过低频电流时XL小。通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。通过高频电流时XL大，若L也大，则近似开路。线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。 3．品质因数Q 这是表示电感线圈品质的参数，亦称作Q值或优值。线圈在一定频率的交流电压下工作时，其感抗XL和等效损耗电阻之比即为 Q值，表达式如下：Q=2лL/R。由此可见，线圈的感抗越大，损耗电阻越小，其Q值就越高。值得注意的是，损耗电阻在频率f较低时可视作基本上以线圈直流电阻为主；当f较高时，因线圈骨架及浸渍物的介质损耗、铁芯及屏蔽罩损耗、导线高频趋肤效应损耗等影响较明显，R就应包括各种损耗在内的等效损耗电阻，不能仅计直流电阻。 Q的数值大都在几十至几百。Q值越高，电路的损耗越小，效率越高，但Q值提高到一定程度后便会受到种种因素限制，而且许多电路对线圈Q值也没有很高的要求，所以具体决定Q值应视电路要求而定。 4．直流电阻

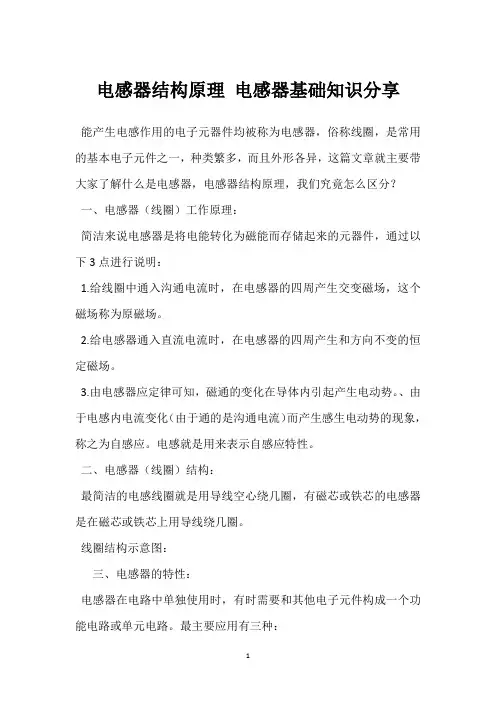

电感基础知识
电感基础知识 图文介绍 一、电感器的定义。 1.1 电感的定义： 电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。 当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。 总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。 由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。 1.2 电感线圈与变压器 电感线圈：导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。一般情况，电感线圈只有一个绕组。 变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。 1.3电感的符号与单位 电感符号：L 电感单位：亨(H)、毫亨(mH)、微亨(uH)，1H=103mH=106uH。 电感量的标称：直标式、色环标式、无标式 电感方向性：无方向 检查电感好坏方法：用电感测量仪测量其电感量；用万用表测量其通断，理想的电感电阻很小，近乎为零。 1.4 电感的分类： 按电感形式分类：固定电感、可变电感。 按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 按工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
电感器的识别与检测
电感器的识别与检测 电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻止电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻止电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。 3、电感概念 电感是闭合回路的一种属性，即当通过闭合回路的电流改变时， 会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。 自感 当线圈中有电流通过时候，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感 两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。 2、基本介绍 电感器用绝缘导线绕制的各种线圈称为电感。用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。为了增加电感量、提高Q值并缩小体积，常在线圈中插入磁芯。在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈作为电感线圈），它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环（简称磁环）。最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利，简称亨。19世纪中期，电感器在电报、电话等装置中得到实际应用。1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常著名的，分别称为赫兹线圈和特斯拉线圈。 电感可由电导材料盘绕磁芯制成，典型的如铜线， 也可把磁芯去掉或者用铁磁性材料代替。比空气的磁导率高的芯
