Cadence ORCAD CAPTURE元件库介绍

Cadence ORCAD CAPTURE元件库介绍AMPLIFIER.OLB

共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。ARITHMETIC.OLB

共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。

ATOD.OLB

共618个零件，存放A/D转换IC，如ADC0804，TC7109等。

BUS DRIVERTRANSCEIVER.OLB

共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。CAPSYM.OLB

共35个零件，存放电源，地，输入输出口，标题栏等。CONNECTOR.OLB

共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。COUNTER.OLB

共182个零件，存放计数器IC，如74LS90，CD4040B。

DISCRETE.OLB

共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

DRAM.OLB

共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。ELECTRO MECHANICAL.OLB

共6个零件，存放马达，断路器等电机类元件。

FIFO.OLB

共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。FILTRE.OLB

共80个零件，存放滤波器类元件，如MAX270，LTC1065等。

FPGA.OLB

存放可编程逻辑器件，如XC6216/LCC。

GATE.OLB

共691个零件，存放逻辑门（含CMOS和TLL）。

LATCH.OLB

共305个零件，存放锁存器，如4013，74LS73，74LS76等。

LINE DRIVER RECEIVER.OLB

共380个零件，存放线控驱动与接收器。如SN75125，DS275等。MECHANICAL.OLB

共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。MICROCONTROLLER.OLB

共523个零件，存放单晶片微处理器，如68HC11，AT89C51等。

MICRO PROCESSOR.OLB

共288个零件，存放微处理器，如80386，Z80180等。

MISC.OLB

共1567个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。

MISC2.OLB

共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。MISCLINEAR.OLB

共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。MISCMEMORY.OLB

共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。MISCPOWER.OLB

共222个零件，存放高功率杂项图件（未分类），如REF-01，PWR505，TPS67341等。

MUXDECODER.OLB

共449个零件，存放解码器，如4511，4555，74AC157等。

OPAMP.OLB

共610个零件，存放运放，如101，1458，UA741等。PASSIVEFILTER.OLB

共14个零件，存放被动式滤波器，如DIGNSFILTER，RS1517T，LINE FILTER 等。

PLD.OLB

共355个零件，存放可编程逻辑器件，如22V10，10H8等。

PROM.OLB

共811个零件，存放只读记忆体运算放大器，如18SA46，XL93C46等。REGULATOR.OLB

共549个零件，存放稳压IC，如78xxx，79xxx等。SHIFTREGISTER.OLB

共610个零件，存放移位寄存器，如4006，SNLS91等。

SRAM.OLB

共691个零件，存放静态存储器，如MCM6164，P4C116等。TRANSISTOR.OLB

共210个零件，存放晶体管（含FET，UJT，PUT等），如2N2222A，2N2905等。

OrCAD相关问题：

1.采用orcad绘制原理图时，从库中调用LM7805为何不显GND引脚？

答：可以在属性中将power脚显示那一项打沟就会显示GND。如果要显示长线可以选择中它，右键EDIT后,再双击GND，选Line即可，LM7805不显GND 引脚是因为开始它的设置为短线脚。如果要将GND改为输出可以将power改为output。

2.ORCAD中有滑动变阻器吗？

答：在OrCAD自带的库DISCRETE中，RESISTOR TAPPED和RESISTOR V AR 都代表滑动变阻器。

ORCAD 元件库

1' AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。 2' ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。 3' A TOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。 4' BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。 5' CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。 6' CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON A T62，RCA JACK等。 7' COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。 8' DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。9' DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。 10' ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。 11' FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。 12' FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。 13' FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。 14' GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。 15' LA TCH.OLB共305个零件，存放锁存器，如4013，74LS73，74LS76等。 16' LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。如SN75125，DS275等。17' MECHANICAL.OLB共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。 18' MICROCONTROLLER.OLB共523个零件，存放单晶片微处理器，如68HC11，A T89C51等。 19' MICRO PROCESSOR.OLB共288个零件，存放微处理器，如80386，Z80180等。 20' MISC.OLB共1567个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。 21' MISC2.OLB共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。 22' MISCLINEAR.OLB共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。 23' MISCMEMORY.OLB共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。 24' MISCPOWER.OLB共222个零件，存放高功率杂项图件（未分类），如REF-01，PWR505，TPS67341等。 25' MUXDECODER.OLB共449个零件，存放解码器，如4511，4555，74AC157等。 26' OPAMP.OLB共610个零件，存放运放，如101，1458，UA741等。 27' PASSIVEFILTER.OLB共14个零件，存放被动式滤波器，如DIGNSFILTER，RS1517T，LINE FILTER 等。 28' PLD.OLB共355个零件，存放可编程逻辑器件，如22V10，10H8等。 29' PROM.OLB共811个零件，存放只读记忆体运算放大器，如18SA46，XL93C46等。 30' REGULA TOR.OLB共549个零件，存放稳压IC，如78xxx，79xxx等。 31' SHIFTREGISTER.OLB共610个零件，存放移位寄存器，如4006，SNLS91等

OrCAD Capture CIS Cadence原理图绘制

OrCADCaptureCIS(Cadence原理图绘制) 1,打开软件........................................ 2，设置标题栏..................................... 3，创建工程文件................................... 4,设置颜色........................................ 2.制作原理库.......................................... 1,创建元件库...................................... 2，修改元件库位置，新建原理图封库................. 3，原理封装库的操作............................... 3.绘制原理图.......................................... 1.加入元件库，放置元件............................ 2.原理图的操作.................................... 3.browse命令的使用技巧 ........................... 4.元件的替换与更新................................ 4.导出网表............................................ 1.原理图器件序号修改.............................. 2.原理图规则检查.................................. 3.显示DRC错误信息................................ 4.创建网表........................................ 5.生成元件清单(.BOM)..................................

CADENCE工具VIRTUSO-DRACULA入门介绍

CADENCE工具VIRTUSO/DRACULA入门介绍 (2) 1．使用V IRTUSO/D IV A/D RACULA之前的准备 (2) 1.1．找一台装有IC工具的服务器 (2) 1.2．连接到这台计算机上 (2) 2．IC工具的软件环境配置 (3) 2.1．创建IC工具的启动目录，即工作目录。 (3) 2.2．将配置文件拷贝到IC工具的启动目录 (3) 2.3．将工艺文件和显示文件拷贝至工作目录 (3) 2.4．启动IC工具,命令为icfb& (3) 3．IC工具的使用 (4) 3.1．新建一个设计库 (4) 3.2．Compile一个工艺文件 (5) 3.3．创建新设计 (5) 3.4．编辑电路图 (5) 3.5．编辑版图 (6) 3.6．根据习惯改变版图层次的显示特性 (7) 3.7．完成版图编辑之后保存,退出 (8) 4．版图的DRC检查 (8) 4.1．基于Diva的方式(不推荐) (8) 4.2．基于Dracula的方式(推荐) (8) 5．LVS (10) 5.1．准备版图的GDS文件 (10) 5.2．准备电路网表 (10) 5.3．用LOGLVS转换电路网表成LVS要求格式 (11) 5.4．修改lvs的命令文件 (12) 5.5．运行PDRACULA来生成lvs任务的可执行文件 (12) 5.6．在控制台下，运行https://www.360docs.net/doc/221299537.html,文件 (12) 5.7．查看错误 (12) 5.8．修正版图或网表错误 (13) 6．一些小经验 (13) 7．附件清单 (14)

Cadence工具Virtuso/Dracula入门介绍（以上华0.6um DPDM工艺设计库为例） Cadence 是一套功能强大的EDA软件，包含有诸如IC、SE等常用芯片设计工具。其中IC是针对全定制芯片设计应用的，IC本身仍是一套工具集。本手册主要讨论其中的全定制版图设计工具Virtuso和验证工具Diva/Dracula之使用方法。其中Diva是基于Xwindow 的方式，而Dracula是基于命令行的方式；Virtuso中提供这两者的相关接口。采用Virtuso/ Diva/Dracula进行芯片的设计和验证大致有如下几步：准备schmematic(电路)、画layout(版图)、作版图设计规则检查（DRC）、做电路与版图的一致性检查(LVS)、导出最终版图的gds文件。缩写术语： ERC: Electrical Rule Check DRC: Design Rule Check LVS: Layout Versus Schematic LPE: Layout Parameter Extraction PRE: Parasitic Resistor Extraction 1．使用Virtuso/Diva/Dracula之前的准备 1.1．找一台装有IC工具的服务器 Virtuso不能单独安装，所以只有在安装了IC工具的计算机上才能使用。 [例]机房的10台服务器(IP:219.223.169.111到219.223.169.120)都能使用Virtuso/Diva/Dracula. 1.2．连接到这台计算机上除非是在自己的计算机上安装有IC工具，否则您必须保证能够从您的计算机远程登录到装有IC的服务器上。 [例]以登录服务器IC来说明远程登录方法： a．向管理员申请用户（每个人都已经有了一个用户） b．下载远程登录软件Exceed，在本地计算机上安装；安装完毕之后进行远程登录配置：在开始菜单→程序→Hummingbird.Exceed.v7.1.Multilanguage→Exceed→Client Wizard设定xterm，Host:219.223.169.111，Host type: Linux（下拉菜单选择），其余next即可。c．完成登录。采用其它方式比如vnc、xWin、SSH Secure Shell Client等远程终端方法登录。『注意』使用不同的远程登陆软件连接服务器；不同的服务器所需的软件设置均有所不同，配置细节请咨询曾经使用过该登陆软件的师兄师姐或同学。

orCAD快捷键和常用元件库

orCAD 快捷键和常用元件库，元件查找 PageDn : 下移一个窗口 Ctrl+ PageDn : 右移一个窗口 CTRL+S SAVE 保存 CTRL+Z Undo 撤消 CTRL+X Cut 剪切 CTRL+C COPY 复制 CTRL+V Pastr 粘贴 CTRL+A Select ALL 全部选中 CTRL+E Properties … 被选属性参数编辑 CTRL+L Link Darabase Part … 调出 Part Editor 窗口 CTRL+F Find 查找对话框 I: 放大 O: 缩小 On/Off P: 快速放置元件节点 On/Off F: 放置电源总线 On/Off Y: 画多边形 TEXT PageUp : 上移一个窗口 C: 以光标所指为新的窗口显示中心 N: 放置网络标号 G: 放置地 E: 放置总线端口 Ctrl+ PageUp : 左移一个窗 W: 画线 J : 放置 B: 放置 T: 放置

上下翻转 F4 Repeat Delete 再次执行 CTRL+G Go to … 光标指向设定位置 Shift+D descend hierarchy 显示对应的下层子电路图 Shift+A Ascend Hierarchy 显示上一层 Shift+P Part … 调用元器件 Shift+Z Database part 调用 Internet 数据库中的器件 Shift+w Wire 绘制连线 Shift+b Bus 绘制总线 Shift+J Junction 绘制接点 Shift+E Bus Entry 绘制总线引入线 Shift+N Net Alias … 为接点命名 Shift+F power … 绘制电源 Shift+G Ground 绘制地线 Shift+X No Connect 浮置引线标志 Shift+T Text … 添加文字 Shift+Y Polyline 折线 F9 Configure … 新建宏 F8 Play 运行宏 F7 Record 生成宏 F1 HELP 帮 TL027C ， EL4093 等。 2' ARITHMETIC.OLB 共 182 个零件，存放逻辑运算 IC ，如 TC4032B ， 74LS85 等。 3' ATOD.OLB 共 618 个零件，存放 A/D 转换 IC ,女口 ADC0804 , TC7109 等。 4' BUS DRIVERTRANSCEIVER.OLB 共 632 个零件，存放汇流排驱动 IC ,女口 74LS244 , 元件翻转 R: 元件旋转 90 X 轴镜像即左右翻转 Y 轴镜像即 1 常用元件查找 1' AMPLIFIER.OLB 共 182 个零件，存放模拟放大器 IC ，如 CA3280 ，

Cadence原理图绘制流程

第一章设计流程传统的硬件系统设计流程如图1－1所示，由于系统速率较低，整个系统基本工作在集中参数模型下，因此各个设计阶段之间的影响很小。设计人员只需要了解本阶段的基本知识及设计方法即可。但是随着工艺水平的不断提高，系统速率快速的提升，系统的实际行为和理想模型之间的差距越来越大，各设计阶段之间的影响也越来越显著。为了保证设计的正确性，设计流程也因此有所变动，如图1－2所示，主要体现在增加了系统的前仿真和后仿真。通过两次仿真的结果来预测系统在分布参数的情况下是否能够工作正常，减少失败的可能性。细化并调整以上原理图设计阶段的流程，并结合我们的实际情况，原理图设计阶段应该包括如下几个过程： 1、阅读相关资料和器件手册在这个阶段应该阅读的资料包括，系统的详细设计、数据流分析、各器件手册、器件成本等。 2、选择器件并开始建库在这个阶段应该基本完成从主器件到各种辅助器件的选择工作，并根据选择结果申请建库。 3、确认器件资料并完成详细设计框图为保证器件的选择符合系统的要求，在这一阶段需要完成各部分电路具体连接方式的设计框图，同时再次确认器件的相关参数符合系统的要求，并能够和其他器件正确配合。 4、编写相关文档这些文档可以包括：器件选择原因、可替换器件列表、器件间的连接框图、相关设计的来源（参考设计、曾验证过的设计等），参数选择说明，高速连接线及其它信息说明。 5、完成EPLD 内部逻辑设计，并充分考虑可扩展性。

在编写相关文档的的同时需要完成EPLD内部逻辑的设计，确定器件容量及连接方式可行。 6、使用Concept-HDL绘制原理图 7、检查原理图及相关文档确保其一致性。以上流程中并未包括前仿真的相关内容，在设计中可以根据实际情况，有选择的对部分重要连线作相关仿真，也可以根据I/O的阻抗，上升下降沿变化规律等信息简单分析判断。此流程中的各部分具体要求、注意事项、相关经验和技巧有待进一步完善。

2019年ORCAD元件库介绍

Cadence ORCAD CAPTURE元件库介绍来源：Cadence 作者：ORCAD 发布时间：2007-07-08 Cadence OrCAD Capture 具有快捷、通用的设计输入能力，使Cadence OrCAD Capture 线路图输入系统成为全球最广受欢迎的设计输入工具。它针对设计一个新的模拟电路、修改现有的一个PCB 的线路图、或者绘制一个HDL 模块的方框图，都提供了所需要的全部功能，并能迅速地验证您的设计。OrCAD Capture 作为设计输入工具，运行在PC 平台，用于FPGA 、PCB 和Cadence? OrCAD? PSpice?设计应用中，它是业界第一个真正基于Windows 环境的线路图输入程序，易于使用的功能及特点已使其成为线路图输入的工业标准。本文介绍在Cadence OrCAD Capture 设计的时候,在不同的元件库中,包含的元件资料,都是介绍Cadence OrCAD Capture 本身自带的元件库,所以大家在自己的软件中,都可以看到,方便的选择自己的元件了共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。共618个零件，存放A/D转换IC，如ADC0804，TC7109等。 BUS 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。共35个零件，存放电源，地，输入输出口，标题栏等。共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。共182个零件，存放计数器IC，如74LS90，CD4040B。共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。 ELECTRO

cadence工具介绍

标签：cadence工具介绍 cadence工具介绍主要是cadence的常用工具：（一）System & Logic Design & Verification 1、SPW：系统仿真工具，与matlab相似，但是比其专业，用于系统建模，常用于通信系统2、Incisive：就是大家最常用的nc_verilog, nc_sim, nc_lauch，以及ABV,TBV的集合，仿真和验证功能很强大（二）Synthesis & Place & Route 1、BuildGates：与DC同期推出的综合工具，但是在国内基本上没有什么市场，偶尔有几家公司用2、RTL Complil er：继BuildGates之后的一个综合工具，号称时序，面积和功耗都优于DC，但是仍然无法取代人们耳熟能详的DC 3、Silicon Ensemble & PKS: 硅谷早期做物理设计的工程师，几乎都用它。是第一个布局布线工具4、First Encount er & SoC Encounter: 继SE以后的很好的P&R工具，但是盗版太少，所以也只有大公司能用且都用，但是目前astro在国内有赶超之意5、Cetlic ：噪声分析工具，权威6、Fire&Ice: 分布参数提取工具，国内很多人用synopsys的StarRC 7、VoltageStrom：静态功耗和动态功耗分析的很不错的工具，与s 的Power Complier相同。8、SingnalStrom：时序分析工具，唯一一个能建库的工具9、nanoroute : 很强大的布线器喔，但是不是一般人能用的到的。我也是在cadence实习的时候爽过的，比astro快十倍不止。（三）custom IC Design 1、Virtoso：版图编辑工具，没有人不知道吧，太常用了，现在还有一个公司的laker 2、diva, dracula, assura: 物理验证工具，用的比较普遍，但是calibre是标准，很多公司都是用其中的一个和calibre同时验证，我好可怜，现在只能用herculus （四）数模混合信号设计这部分太多了，但是一个ADE的环境基本上都能包括，不细说了，打字都打累了（五）PCB A llego最为典型了，很多大公司都用的。系统分类: 软件开发 | 用户分类: IC设计 | 来源: 原创 | 【推荐给朋友】 | 【添加到收藏夹】 Cadence 是一个大型的EDA 软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。Cadence 包含的工具较多几乎包括了EDA 设计的方方面面。下面主要介绍其产品线的范围。 1、板级电路设计系统。包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。包括： A、Concept HDL原理图设计输入工具, 有for NT和for Unix的产品。

Cadence ORCAD CAPTURE元件库介绍

Cadence ORCAD CAPTURE元件库介绍AMPLIFIER.OLB 共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。ARITHMETIC.OLB 共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。 ATOD.OLB 共618个零件，存放A/D转换IC，如ADC0804，TC7109等。 BUS DRIVERTRANSCEIVER.OLB 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。CAPSYM.OLB 共35个零件，存放电源，地，输入输出口，标题栏等。CONNECTOR.OLB 共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。COUNTER.OLB 共182个零件，存放计数器IC，如74LS90，CD4040B。 DISCRETE.OLB 共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。 DRAM.OLB 共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。ELECTRO MECHANICAL.OLB 共6个零件，存放马达，断路器等电机类元件。 FIFO.OLB 共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。FILTRE.OLB 共80个零件，存放滤波器类元件，如MAX270，LTC1065等。 FPGA.OLB 存放可编程逻辑器件，如XC6216/LCC。 GATE.OLB 共691个零件，存放逻辑门（含CMOS和TLL）。 LATCH.OLB

共305个零件，存放锁存器，如4013，74LS73，74LS76等。 LINE DRIVER RECEIVER.OLB 共380个零件，存放线控驱动与接收器。如SN75125，DS275等。MECHANICAL.OLB 共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。MICROCONTROLLER.OLB 共523个零件，存放单晶片微处理器，如68HC11，AT89C51等。 MICRO PROCESSOR.OLB 共288个零件，存放微处理器，如80386，Z80180等。 MISC.OLB 共1567个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。 MISC2.OLB 共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。MISCLINEAR.OLB 共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。MISCMEMORY.OLB 共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。MISCPOWER.OLB 共222个零件，存放高功率杂项图件（未分类），如REF-01，PWR505，TPS67341等。 MUXDECODER.OLB 共449个零件，存放解码器，如4511，4555，74AC157等。 OPAMP.OLB 共610个零件，存放运放，如101，1458，UA741等。PASSIVEFILTER.OLB 共14个零件，存放被动式滤波器，如DIGNSFILTER，RS1517T，LINE FILTER 等。 PLD.OLB 共355个零件，存放可编程逻辑器件，如22V10，10H8等。 PROM.OLB

Cadence元件库介绍

Cadence元件库介绍 AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。 ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。 BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。 CONNECTOR.OLB共816个零件，存放连接器，如4HEADER，CON AT62，RCA JACK等。COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。 DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。 ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。 FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。 FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。 FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。 GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。 LATCH.OLB共305个零件，存放锁存器，如4013，74LS73，74LS76等。 LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。如SN75125，DS275等。MECHANICAL.OLB共110个零件，存放机构图件，如M HOLE2，PGASOC-15-F等。MICROCONTROLLER.OLB共523个零件，存放单晶片微处理器，如68HC11，AT89C51等。MICRO PROCESSOR.OLB共288个零件，存放微处理器，如80386，Z80180等。 MISC.OLB共1567个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。 MISC2.OLB共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。 MISCLINEAR.OLB共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。MISCMEMORY.OLB共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。MISCPOWER.OLB共222个零件，存放高功率杂项图件（未分类），如REF-01，PWR505，TPS67341等。MUXDECODER.OLB共449个零件，存放解码器，如4511，4555，74AC157等。 OPAMP.OLB共610个零件，存放运放，如101，1458，UA741等。 PASSIVEFILTER.OLB共14个零件，存放被动式滤波器，如DIGNSFILTER，RS1517T，LINE FILTER等。PLD.OLB共355个零件，存放可编程逻辑器件，如22V10，10H8等。 PROM.OLB共811个零件，存放只读记忆体运算放大器，如18SA46，XL93C46等。REGULATOR.OLB共549个零件，存放稳压IC，如78xxx，79xxx等。 SHIFTREGISTER.OLB共610个零件，存放移位寄存器，如4006，SNLS91等。 SRAM.OLB共691个零件，存放静态存储器，如MCM6164，P4C116等。 TRANSISTOR.OLB共210个零件，存放晶体管（含FET，UJT，PUT等），如2N2222A，2N2905等。

Cadence 原理图库设计

Cadence原理图库设计一.工具及库文件目录结构 Cadence提供Part Developer库开发工具供大家建原理图库使用。 Cadence 的元件库必具备如下文件目录结构为： Library----------cell----------view(包括Sym_1,Entity,Chips,Part-table) Sym_1:存放元件符号 Entity:存放元件端口的高层语言描述 Chips:存放元件的物理封装说明和属性 Part-table:存放元件的附加属性，用于构造企业特定部件我们可以通过定义或修改上述几个文件的内容来创建和修改一个元件库，但通过以下几个步骤来创建元件库则更直观可靠一些。二.定义逻辑管脚在打开或新建的Project Manager中，如图示，打开Part Developer。然后出现如下画面，点击Create New,下图新菜单中提示大家选择库路径，新建库元件名称及器件类型。

点击ok后，Part Developer首先让大家输入元件的逻辑管脚。一个原理图符号可以有标量管脚和矢量管脚。标量管脚在符号中有确定位置，便于检查信号与管脚的对应，但矢量管脚却可使原理图更简洁，适用于多位总线管脚。点击上图中的Edit,编辑器会让我们对首或尾带有数字的字符串的多种输入方式（A1; 1A; 1A1）进行选择,一但选定，编辑器即可对同时具有数字和字母的管脚输入进行矢量或标量界定。管脚名首尾均不带数字的字符串如A; A1A则自动被识别为标量管脚。按照元件手册决定管脚名称及逻辑方向,选择是否为低电平有效，点击ADD即可加入新的管脚。 (注：不论是标量或矢量管脚，均可采用集体输入，如在Pin Names栏可输入A1-A8, 1C-16C)

于博士Cadence视频教程原理图设计pdf

Cadence SPB 15.7 快速入门视频教程的SPB 16.2版本第01讲 - 第15讲：OrCAD Capture CIS原理图创建第16讲 - 第26讲：Cadence Allegro PCB创建封装第27讲 - 第36讲：Cadence Allegro PCB创建电路板和元器件布局第37讲 - 第46讲：Cadence Allegro PCB设置布线规则第47讲 - 第56讲：Cadence Allegro PCB布线第57讲 - 第60讲：Cadence Allegro PCB后处理、制作光绘文件第1讲课程介绍，学习方法，了解CADENCE软件 1．要开发的工程本教程以下面的例子来开始原理图设计和PCB布线 2．教程内容

3．软件介绍 Design Entry CIS：板级原理图工具 Design Entry HDL：设计芯片的原理图工具，板级设计不用 Layout Plus：OrCAD自带的PCB布线工具，功能不如PCB Editor强大 Layout Plus SmartRoute Calibrate：OrCAD自带的PCB布线工具，功能不如PCB Editor强大PCB Editor：Cadence 的PCB布线工具 PCB Librarian：Cadence 的PCB封装制作工具 PCB Router：Cadence 的自动布线器 PCB SI：Cadence 的PCB信号完整性信号仿真的工具 SigXplorer：Cadence 的PCB信号完整性信号仿真的工具 4．软件列表

5．开始学习Design Entry CIS 启动：Start/Cadence SPB 16.2/Design Entry CIS 启动后，显示下图：里面有很多选项，应该是对应不同的License 本教程使用：OrCAD Capture CIS 我个人认为：Allegro PCB Design CIS XL是所有可选程序中，功能最强大的，但不知道，强在哪里；而且本教程的原理图文件可以使用上表中不同的程序打开 6．选择OrCAD Capture CIS，启动后显示下图

Cadenceallegro菜单解释

Cadence allegro菜单解释——file 已有 320 次阅读2009-8-16 19:17|个人分类:|关键词:Cadence allegro file 菜单解释每一款软件几乎都有File菜单，接下来详细解释一下allegro与其他软件不同的菜单。 new 新建PCB文件，点new菜单进入对话框后，drawing type里面包含有9个选项，一般我们如果设计PCB就选择默认第一个board即可。如果我们要建封装库选package symbol即可，其他7个选项一般很少用，大家可以理解字面意思就可以知道什么意思了。 open 打开你所要设计的 PCB文件，或者封装库文件。 recent designs 打开你所设计的PCB文件，一般是指近期所设计的或者打开过的PCB文件。 save 保存 save as 另存为，重命名。 import import 菜单包含许多项，下面详细解释一下我们经常用到的命令。 logic 导入网表，详细介绍在allegro基础教程连载已经有介绍，在此不再详细介绍。 artwork 导入从其他PCB文件导出的.art的文件。一般很少用词命令。命令IPF和stream 很少用，略。 DXF 导入结构要素图或者其他DXF的文件。导入方法如下：点import/DXF后，在弹出的对话框选择，在DXF file里选择你要导入的DXF的路径，DXF units 选择MM，然后勾选use default text table和incremental addition，其他默认即可。再点edit/view layers弹出对话框，勾选select all，DXF layer filter 选择all，即为导入所有层的信息，然后在下面的class里选择board geometry，subclass选择assembly_notes，因为一般导入结构要素图都是导入这一层，然后点ok，进入了点import/DXF后弹出的对话框，然后点import即可将结构要素图导入。 IDF IFF Router PCAD 这四个命令也很少用，略。 PADS 一般建库的时候导入焊盘。 sub-drawing 命令功能非常强大，也是我们在PCB设计中经常用的命令，如果能够非常合理的应用sub-drawing命令会提高我们设计PCB的效率。

ORcad元件库建立

OrCAD图文教程：创建元件库 OrCAD图文教程：创建元件库时间:2009-03-18 19:19来源:于博士信号完整性研究作者:于博士点击: 711次通常在画原理图时，需要自己生成所用器件的元件图形。首先要建立自己的元件库，不断向其中添加，就可以有自己常用器件的元件库了，积累起来，以后用起来很方便。创建元件库方法：激活工程管理器，file -> new ->library，元件库被自动加入到工程中不过我很少这么做，个人感觉还是单独建一个库，单独管理，更清楚。好了，这只是个人习惯问题，还是看看则么建立元件吧。选中新建的库文件，右键->new part，弹出对话框。

在对话框中添加：元件名称，索引标示，封装名称，如果还没有它的封装库，可以暂时空着，以后可以改的。下面的multi-part package部分是选择元件分几部分建立。如果元件比较大，比如有些FPGA有一千多个管腿，不可能都画在一个图形里，你就必须分成多个部分画。要分成8个部分，只要在part per pkg 框中填8即可。下面的package type对分裂元件有说法，独立元件的话默认选项就好了。它的作用后面再讲。我们建立元件CS5381，共24个管脚，管脚少的话就不用把元件分成多个部分了。按OK按钮，弹出器件图形窗口。初始图形很小，先把图框拉大，图中虚线部分，然后放置图形实体的边界线，选右侧工具栏中的那个小方框即可画出，初步调整大小，能放下24个脚即可。接下来要添加管腿了。这时你可以一个一个的添加，好处是每次添加都能设定好管脚的属性。也可以一次添加24个，然后再去一个一个修改属性。这里一次添加完所有管脚。选place->pin array，弹出对话框。选项设置如图所示。

ORcad Capture CIS元件库管理及应用

当电子元器件数量多到一定程度的时候，所有器件都集中在一个library里杂乱无章，使用起来相当不方便，时间长了也很容易把相似的器件封装混淆，如何规范化整理，就成了一个让人头疼的问题。还有就是贴片时硬件工程师都要面对一个整理BOM的问题，小公司的员工都了解，每次出BOM清单都需要逐个器件整理，工作量大而且不断重复，着急了还容易出错，非常浪费时间和精力，（大公司一般会有一个强大的团队专门维护管理器件库，所以导BOM对他们来说只是轻轻点击鼠标的一个动作）。那么有没有一种方式既不花钱又能像大公司那样一键导出呢？答案是 <有的> 不得不说cadence强悍到你无法想象，只要努力挖掘就能get新技能，下面就说说cadence自带orcad capture CIS元器件管理模块。通过上网搜寻和不断摸索大概理清了该功能的实现方式，有不对的地方请大家指正。一，开启Access2016，创建一个数据库 [我个人使用的是WIN10系统，office2016，cadence16.6/17.2] 首先打开Access2016数据库，如果电脑里没有安装，可以重新安装office2016，一般电脑上都有office，只不过有的没开通Access，双击继续~

按照提示继续，知道安装完成。然后在开始菜单找到图标，打开Access2016

选择新建一个数据库，设置数据库名和保存路径，然后创建~ 打开之后有一个默认的表1，在数据库里我们可以创建多个表，按照元器件分类可以电容建一个，电阻建一个，电感建一个，IC建一个，connector建一个等等。表格第一行添加一些标题，这些标题都是元器件的参数名，其中第一个ID不能改，在后面依次添加，可根据个人习惯有选择的添加，常用的元器件参数一般有下面几种。

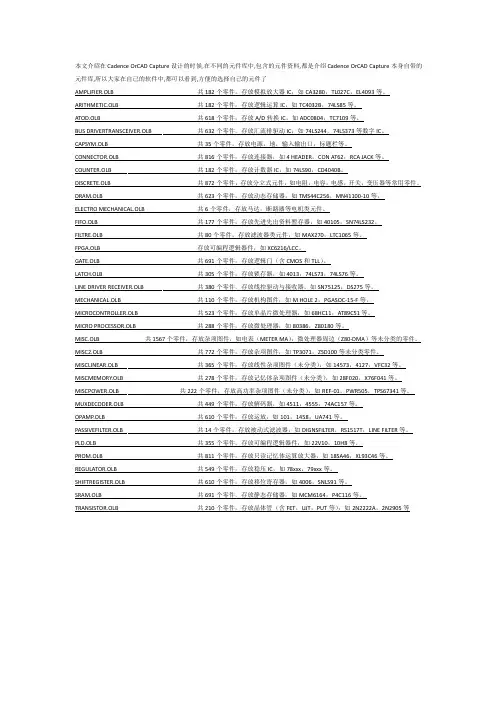

OrCAD自带库文件说明
