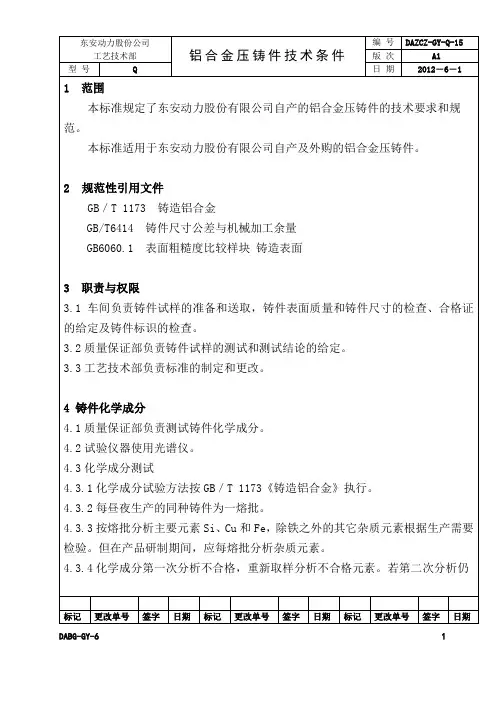

DAZCZGYQ铝合金压铸件技术条件A
DABG-GY-6 1
不合格，则铸件为不合格件。
4.3.5化学成分应符合表１要求。
表１
5 机械性能
5.1质量保证部负责测试铸件机械性能。
5.2试验仪器使用拉伸试验机。
5.3机械性能测试
5.3.1试验方法按按GB／T 1173《铸造铝合金》执行。
5.3.2每月取三根单铸试样测定合金机械性能，若有两根试样的机械性能符合表2规
定时，则认为合格。
5.3.3第一次试验的三根试样中，若有两根试样的机械性能低于表2规定时，则认为不
合格，但允许用加倍试样数量进行第二次试验。第二次试验若有两根试样的机械性能
不合格，但总平均值合格时，则认为合格；如不合格的试样多于两根，则机械性能不
合格。
5.3.4允许用金属型铸造的标准试样测定合金的机械性能。金属型试样的形状及尺寸
应按GB／T 1173《铸造铝合金》的规定。
5.3.5每次试验后均允许采用压铸件本体试验,其指定部位切取试样的力学性能，不得
低于单铸试样的75%。切取部位未做规定时，由检验部门确定。
5.3.6若单铸试样不合格，铸件上切取的机械性能试样合格时，则该熔批铸件为合格
件。
5.3.7由于试验本身的故障或试样上有目视可见的夹渣、气泡而造成试验结
果不合格时，应补试样重新进行试验。
5.3.8机械性能应符合表２的规定。
6 硬度
6.1检验员负责检测铸件硬度。
6.2试验仪器使用布氏硬度机。
6.3硬度试验方法按GB／T 1173《铸造铝合金》执行。
6.4硬度测试
6.4.1按图纸的规定，对铸件进行硬度检查。
6.4.2铸件上检查硬度的部位，按毛坯图或控制计划中要求执行。
6.4.3按熔批对铸件硬度进行抽查，每熔批抽检不得少于2件。
6.4.4硬度值应符合表２规定。
6.4.5硬度检查不合格时，抽查数量加倍。若再有不合格，铸件为不合格。
7压铸件尺寸
7.1 质量保证部检查压铸件毛坯的尺寸。
7.2使用游标卡尺或其它简单、有效的自制工具。
7.3 使用测量工具对铸件尺寸进行检验。
7.4 压铸件尺寸
7.4.1压铸件尺寸符合图样规定。其它未注尺寸公差按GB/T6414《铸件尺寸公
差与机械加工余量》的CT6级规定。
7.4.2压铸件按控制计划或作业指导书的要求进行定期划线，并填写DABG-GY-106 “铸件尺寸检查报告”。
7.4.3压铸的文字、符号、图案等一般为凸起状，其线条的宽度不小于0.5mm，
凸起高度不大于宽度，拔模斜度为10°～25°。
7.4.4铸件除模具镶拼结合处和分型面外，转角等均为铸造圆角，圆角半径一般为1mm～3mm。
7.4.5 压铸图案线条的宽度、高度和铸造圆角由模具保证，铸件不作检查。
8 表面质量及铸件标识
8.1检验员检查铸件毛坯的表面质量及铸件标识，加工车间检验员检查加工后铸件的表面质量。
8.2 使用游标卡尺或其它简单、有效的自制工具。
8.3表面质量及铸件标识的检查
8.3.1用游标卡尺或其它简单、有效的自制工具检查铸件表面质量。
8.3.2目视检查铸件表面质量及铸件标识。
8.3.3铸件表面质量及铸件标识应100％进行检查。
8.4 铸件的表面质量及标识应符合下列标准
8.4.1 铸件表面粗糙度应符合GB6060.1《表面粗糙度比较样块铸造表面》的规定。压铸件外观质量应100%作目视检查。
8.4.2 铸件不允许有裂纹、欠铸、疏松和任何穿透性缺陷。不准有超过表3规定的各种缺陷。
表3 （续）
8.4.3 铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净。但允许留有痕迹。
8.4.4 若图样或技术协议无特别规定，有关压铸工艺部分的设置，如顶杆位
置、分型线的位置、浇口和溢流口的位置等由生产单位自行规定。
8.4.5 压铸件表面允许抛光、喷丸、涂覆等处理。
8.4.6 允许用表面质量判定的标准样块或选定的样件检验铸件的表面质量。被检铸件表面缺陷与相应的标准样块或样件比较，若程度相当或较轻者，表明该铸件表面质量合格。若缺陷程度较重者，则该铸件表面质量不合格。
8.4.7 铸件上作为加工基准的部位必须平整。
8.4.8 待加工表面：不允许有超过加工余量范围的任何缺陷和清理痕迹，在不影响铸件使用时，允许有不连续的崩角；不允许有高于铸造面2mm的浇口、溢流槽、排气槽等残留物。
8.4.9非加工表面上允许有直径不大于３mm、深度不超过壁厚的1/3（最大不超过1.5mm）的单个孔洞。以及最大直径不大于1.5mm、深度不超过1 mm成组孔洞。
上述缺陷总数不得超过６个，距离孔边和铸件边缘应不小于４mm。
非加工表面直径小于1mm、深度小于0.5mm和加工后直径小于0.5mm,深度小于0.3mm
单个孔眼不计。
8.4.11加工表面上允许有直径不大于1.5mm、深度不超过1 mm孔洞。这些孔洞的数量、间距等应符合表4要求。
表4
气缸体前后端面安装边上允许有直径不大于1.5mm深度不大于2mm的单个孔洞。当孔
洞类缺陷残余封严带大于2／3时允许用J39胶拌铝粉粘补使用。
气缸体曲轴箱安装面上气孔夹渣等孔洞类缺陷，当残余封严带大于
2／3时允许用J39胶拌铝粉粘补使用。
气缸体顶面，不允许有影响气缸垫密封功能的气孔夹渣等孔洞类缺陷。
9 内部质量
9.1检验组或请托相关部门检查压铸件内部质量。
9.2 使用气密性试验机、焊机或其它简单、有效的自制工具。
9.3 内部质量检查按专用作业指导书进行。
9.4 内部质量检查标准
9.4.1要求气密性或液压密封性的铸件，应按图纸或控制计划或作业指导书的规定执行。经检验渗漏的铸件、半成品，允许按专用的浸渗作业指导书进行浸渗处理，处理后重复气密性或液压密封性检验，已经出现最终尺寸的铸件还应对最终尺寸进行检验。浸渗处理允许进行二次。
9.4.2允许采用X射线照片、无损探伤、金相图片、压铸件剖面等方法检验压铸件内部质量。
9.4.3在不影响使用的条件下，可以对压铸件进行校正和修补（焊接和胶接）。
9.4.3.1铸件校正后按控制计划或作业指导书进行检查，不允许有裂纹缺陷。
9.4.3.2 除设计部门有规定外，只要便于焊接和检验，均可以焊接。焊后按作业指导书进行检验，焊区不允许有裂纹、未焊透、未熔合等缺陷。同一焊区内允许有最大直
径不超过壁厚1/3的气泡或夹渣3个。
9.4.3.3 对铸件浅表的疏松、缩裂、缺肉、砂眼、气孔等缺陷，允许用铝质修补剂进行修补。修补后将修补处进行打磨，保证铸件尺寸和表面质量。
9.4.4 校正和修补及校正和修补后的检验应按工艺规程进行。
9.4.5 对有气密性或液压密封性要求的铸件校正和修补后应重新进行气压或液压密封性检验。
10 压铸件的交付
10.1 检验员负责出具合格证。
10.2 用钢笔或碳素笔填写DABG-ZB-65“合格证”。
10.3 要求
铸件交付必须附有检验合格证，注明零件号及名称、数量、合金牌号、熔批号、供应状态、检验合格印记。
11质量记录
本文件使用的质量记录见表5。
表5
铝合金压铸技术要求
1、围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号， 文档Word 需重新进行样件鉴定。回炉料使用规定 3.1.1回炉料分类 3.1.1.1 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。10二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过 天）的一级回炉料。三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料：，二级回炉料最大使用量40%。一级回炉料最大使用量50% 一级、二级回炉料混合使用：20%。，其中二级回炉料最
大使用量回炉料总量不超过40% 三级回炉料：必须经过重熔、精炼且化学成份分析合格后才能使用，其最不能直接使用，10%，仅与铝锭混合使用。大使用量 3.1.1.3加料循序 大块回炉料铝锭，如此循环。小颗粒回炉料 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥ 1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例：0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 文档Word 3.5.2 铸件不加工表面的质量 3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。 3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的
铝合金压铸技术要求
1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。 3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。 3.1.1.3加料循序 小颗粒回炉料大块回炉料铝锭，如此循环。 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，
JIS铝合金压铸件中文
J I S铝合金压铸件中文 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
前言 本标准是参照工业标准化法第14条，以批准的第12条第1项的规定为基准，由社团法人日本压铸件协会（JDCA）/财团法人日本标准协会（JSA）提出申请，备齐工业标准草案，与应修订的日本工业标准的提议一起，经过日本工业标准调查会的审议，由经济产业大臣批准的日本工业标准。因此，JIS H 5302∶2000被修订，并被置换为本标准。 按照修订，对比日本工业标准和国际标准，为了易于制定与国际标准一致的日本工业标准，以及以日本工业标准为基础的国际标准草案提案，将ISO/FDIS 3522∶2006，铝及铝合金压铸件—化学合成物及机械性能作为基础使用。 作为本标准的一部分，提请读者注意有可能出现与具备了技术特性的专利权，申请公开后的专利请求，实用新型权力，以及申请公开后的实用新型呈请注册等相抵触的情况。经济产业大臣和日本工业标准调查会对于与有这样技术特性的专利权，申请公开后的专利请求，实用新型权力，以及申请公开后的实用新型呈请注册有关的确认，没有责任。 JIS H 5302有如下所示的附件。 附件1（参考）使用部件例 附件2（参考）与JIS对应的国际标准的对照表
目录 1．适用范围………………………………………………………………………………… 2 2．引用标准………………………………………………………………………………… 2 3．种类及记号……………………………………………………………………………… 3 4．材料……………………………………………………………………………………… 3 5．质量……………………………………………………………………………………… 4 6．形状、尺寸……………………………………………………………………………… 4 7．试验……………………………………………………………………………………… 4 7．1 分析试验 (4) 7．2 机械试验 (4) 8．检查 (4) 9．表示 (4) 10．报告 (4) 附件1（参考）使用部件例 (6) 附件2（参考）与JIS对应的国际标准的对照表 (8)
铝合金压铸件的标准
铝合金压铸件的标准 2010-01-25 10:08 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执
铝合金压铸件资料
铝合金压铸件资料 ADC-12（相当国内的ZL104）是压铸铝合金牌号，为脆性材料,易崩裂。性质类似铸铁,但有质轻和导热性好的优点。主要用于做高档望远镜外壳,相机三脚架云台,发动机外壳等。具体性能指标，可由铝合金压铸厂提供,或等我查资料后再告知。在广东省南海市有大量生产厂家。 数码相机的铝合金外壳的壁厚多少合理？表面是如何处理的？有没有加工此类产品的厂家？壁厚：1.2~1.5mm，表面：铬酸皮膜后喷涂； 铝合金压铸件的内部裂痕怎样检测？ 通过无损探伤来检测产品 1.超声波探伤 各类金属管材、板材、铸件、锻件和焊缝的超声波检测和超声波测厚. 当超声波在传播中遇到裂缝、空洞、离析等缺陷时，超声波的声速、振幅、频率等声学参数会因此改变。根据仪器测量这些改变，可以判断缺陷的存在，并能确定其具体位置. 超声波脉冲（通常为1.5MHz）从探头射人被检测物体，如果其内部有缺陷，缺陷与材料之间便存在界面，则一部分人射的超声波在缺陷处被反射或折射，则原来单方向传播的超声能量有一部分被反射，通过此界面的能量就相应减少。这时，在反射方向可以接到此缺陷处的反射波；在传播方向接收到的超声能量会小于正常值，这两种情况的出现都能证明缺陷的存在。在探伤中，利用探头接收脉冲信号的性能也可检查出缺陷的位置及大小。前者称为反射法，后者称为穿透法。 2.磁粉探伤 适宜于铁磁性材料如铸造、锻造和其它机加工部件的无损检测。 3.紫外线灯 价格低廉、可靠高和操作简单，各种管道的泄漏探查、涂镀层是否均匀的检验、杂质或污点的检测、半导体和生物领域、医疗、舞台特除艺术效果 4.射线探伤 射线探伤可以分为X射线、γ射线和高能射线探伤三种 X射线照相法探伤是利用射线在物质中的衰减规律和对某些物质产生的光化及荧光作用为基础进行探伤的。从射线强度的角度看，当照射在工件上射线强度为J0，由于工件材料对射线的衰减，穿过工件的射线被减弱至Jc。若工件存在缺陷时，因该点的射线透过的工件实际厚度减少，则穿过的射线强度Ja、Jb比没有缺陷的点的射线强度大一些。从射线对底片的光化作用角度看，射线强的部分对底片的光化作用强烈，即感光量大。感光量较大的底片经暗室处理后变得较黑。因此，工件中的缺陷通过射线在底片上产生黑色的影迹，这就是射线探伤照相法的探伤原理。 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
铝合金铸件气孔标准
铝合金铸件气孔标准 This model paper was revised by the Standardization Office on December 10, 2020
铝合金铸件气孔、针孔检验标准 一.适用范围 本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用于铝合金的砂型铸造。适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。 二.引用标准 GB1173-86铸造铝合金技术条件 GB9438-88铝合金铸件技术条件 GB10851-89铸造铝合金针孔 三.气孔、针孔等孔洞类特征 1.位于铸件内部而不延伸到铸件外部的气眼。 （1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。 （2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。 2.表面或近表面的孔眼，大部分暴露或与外表面相连。 （1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。 （2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。
四.具体条件 1.砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞: （1）单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。（2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。 （3）上述缺陷的数量及边距应符合表一规定 表一 非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞 在 10cm×10cm 单位面积上 孔洞数不多 于4个 孔洞边 距不小 于10mm 一个铸件的非加工 表面或加工面上孔 洞总数不多于6 个，孔洞边缘距铸 件或距内孔边缘的 距离不小于孔洞最 大直径的2倍 以 3cm×3cm 单位面积 为一组， 其孔洞数 不多于3 个 在一个铸 件上组的 数量不多 于2组 孔洞边缘 距铸件边 缘或距内 孔边缘的 距离不小 于孔洞最 大直径的2 倍 2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的25％，当满足用户对致密性的技术要求时或对其它砂型、金属型铸件允许按低一级的针孔度验收。
铝合金压铸件综合技术条件(拉力)资料
1 主题内容与适用范围 本标准根据GB 1173及GB 9438的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。 本标准适用于铝硅系合金铸件的砂型铸造、特种铸造（不含压力铸造）。 2 一般规定 2．1 合金牌号 2．1．1 铸造铝合金牌号由铝及主要合金元素的化学成分符号组成。主要合金元素后面跟有表示其名义百分含量的数字（名义百分含量为该元素的平均百分含量的修约化整值）。如果合金化元素的名义百分含量不小于1，该数字用整数表示；如果合金化元素的名义百分含量小于1，一般不标数字，必要时可用一位小数表示。 在合金牌号前面冠以字母“Z”（“铸”字汉语拼音第一个字母）表示属于铸造合金。 2．1．2 若合金化元素多于两个，除对表示合金的本质特性是必不可少的外，不必把所有的合金化元素都列在牌号中。 2．1．3 杂质含量较一般合金低、性能高的优质合金，在其牌号后面附加字母“A”。 2．1．4 在牌号中主要合金化元素按名义百分含量的递减次序排列，当名义百分含量相等时，按其化学符号字母顺序排列。 2．2 合金代号 本标准中合金代号由字母“Z”、“L”（它们分别是“铸”、“铝”的汉语拼音第一个字母）及其后面的三个阿拉伯数字组成。“ZL”后面第一个数字表示合金系列，其中“1”表示铝硅系列合金，第二、三两个数字表示顺序号。 优质合金，在其代号后面附加字母“A”。 引用顾客提供的材料标准时，其代号按原用代号不变。 2．3 合金铸造方法、变质处理代号 S——砂型铸造 J——金属型铸造 R——熔模铸造 K——壳型铸造 B——变质处理 2．4 合金状态代号 F——铸态 T1——人工时效 T2——退火 T4——固溶处理＋自然时效 T5——固溶处理＋不完全人工时效 T6——固溶处理＋完全人工时效 T7——固溶处理＋稳定化处理 T8——固溶处理＋软化处理 2．5 数字修约规则 合金牌号中合金化元素的名义百分含量、合金化学成分、合金性能等数字修约按GB 1.1中附录C规定。 3 铸件分类 根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，来确定铸件的类别。 3．1 铸件分三类，其定义及检验项目见表1： 表1 铸件分类的定义及检验项目
铝合金铸件气孔标准
精心整理铝合金铸件气孔、针孔检验标准 一.?适用范围 本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用于铝合金的砂型铸造。适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。 二.?引用标准 三.? 1.? （1）? 位。 （2）? 2.? （1）? 光滑。 （2）? 四.? 1.?砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞: （1）?单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。 （2）?成组孔洞??最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。 （3）?上述缺陷的数量及边距应符合表一规定
表一 非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞 在 10cm×10cm 单位面积上 孔洞数不多 于4个 孔洞边 距不小 于10mm 一个铸件的非加工 表面或加工面上孔 洞总数不多于6 个，孔洞边缘距铸 件或距内孔边缘的 距离不小于孔洞最 大直径的2倍 以 3cm×3cm 单位面积 为一组， 其孔洞数 不多于3 个 在一个铸 件上组的 数量不多 于2组 孔洞边缘 距铸件边 缘或距内 孔边缘的 距离不小 于孔洞最 大直径的2 2.?25％ 3.? 4.? 表二 4 ＜20 ＜0.5 70 ＜1.0 30 5 ＜25 ＜0.5 60 ＜1.0 30 ＞1.0 10
5.?铸件内部气泡当无特殊规定时，按下列要求验收 （1）?单个气泡或夹杂的最大尺寸不大于3mm，深度不超过壁厚的1/3，在安装边上不超过壁厚的1/4，在10cm×cm面积上的数量不多于3个，边距不小于30mm。 （2）?成组气泡和夹杂最大尺寸不大于1.5mm，深度不超过壁厚的1/3，在3cm×3cm的面积上的数量不多于3个，组与组间的距离不小于50mm。 （3）?尺寸小于0.5mm的单个气泡或夹杂不计。 （4）?气泡与夹杂距铸件边缘和内孔边缘的距离不小于夹杂或气泡最大尺寸的2倍。???????????(5)?上述缺陷所对应的（同一截面）表面，不允许有类似缺陷。
铝合金铸件气孔标准修订稿
铝合金铸件气孔标准 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
铝合金铸件气孔、针孔检验标准 一. 适用范围 本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用于铝合金的砂型铸造。适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。 二. 引用标准 GB1173-86铸造铝合金技术条件 GB9438-88铝合金铸件技术条件 GB10851-89铸造铝合金针孔 三. 气孔、针孔等孔洞类特征 1. 位于铸件内部而不延伸到铸件外部的气眼。 （1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。 （2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。 2. 表面或近表面的孔眼，大部分暴露或与外表面相连。 （1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。 四. 具体条件 1. 砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞: （1） 单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。 （2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于 1.5mm。 （3） 上述缺陷的数量及边距应符合表一规定 表一 非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞 在 10cm×10cm 单位面积上 孔洞数不多 于4个 孔洞边 距不小 于10mm 一个铸件的非加 工表面或加工面 上孔洞总数不多 于6个，孔洞边 缘距铸件或距内 孔边缘的距离不 小于孔洞最大直 径的2倍 以 3cm×3cm 单位面积 为一组， 其孔洞数 不多于3 个 在一个铸 件上组的 数量不多 于2组 孔洞边缘 距铸件边 缘或距内 孔边缘的 距离不小 于孔洞最 大直径的 2倍 2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的
铝合金压铸件质量检验规范
铝合金压铸件质量检验规范 （ISO9001-2015） 1.范围 本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。2.引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T1182形状和位置公差.通则.定义.符号.和图样表示法 GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T6060.1表面粗糙度比较样块铸造表面 GB/T6060.4表面粗糙度比较样块抛光加工表面 GB/T6060.5表面粗糙度比较样块抛（喷）丸，喷沙加工表面 GB6414铸件尺寸公差 GB/T11350铸件机械加工余量 GB/T15114铝合金压铸件 GB/T15115压铸铝合金 3.技术要求 3.1化学成分 铝合金的化学成分应符合GB/T15115的规定。 3.2力学性能 3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3.2.33.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。 3.3.2压铸件的尺寸公差应按GB6414的规定执行。 3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。 3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。 3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。 3.4压铸件质量要求 3.4.1压铸件应符合零件图样的规定。 3.4.2表面质量
零件表面气孔验收标准
零件气孔及铸件完工验收标准 1．目的 本标准描述了气孔的允许程度和铸件完工交付验收标准。 2．铸件的制成 2．1 本标准应用于铸造成型的零件。 2．1．1 铸件造型包括砂型、消失模、硬模和压铸。 2．1．2 铸件材料应符合图纸规定。 2．1．3 铸件供应商提供给雅士佳公司的铸件，同样保证按本标准执行。3．气孔的允许程度 3．1 本标准应用于零件铸造表面，同样应用于铸件机加工表面。验收应在零件清洗后进行。 3．1．1 独立气孔的允许程度定义 独立气孔定义表 零件总表面积（cm2）每10 cm2气孔数任意两孔间距离允许的独立气孔 总数 ≤1000 ≤3 ≥10mm ≤6 1000-3000 ≤3 ≥10mm ≤8 3．1．1．1 非装配面的独立气孔，允许的最大直径为1.0mm，最大深度不超过壁厚的1/4。同时，存在气孔面的背面不允许有同样的气孔存在。 3．1．1．2 装配面的独立气孔，允许的最大直径为0.5mm，最大深度不超过1mm，并且不超过壁厚的1/5。存在气孔面的背面不允许有同样的气孔存在。3．1．1．3 水封孔和其他影响装配后气密性的表面，不允许有气孔和其他缺陷。3．1．1．4 允许存在不是穿透性的、铸造表面直径小于0.25mm、加工表面直径小于0.1mm的独立气孔。 3．1．2 群落气孔的允许程度定义 群落气孔定义表 零件总表面积（cm2）每3 cm2气孔数任意两孔间距离允许的群落气孔 总数 ≤1000 ≤3 没有≤2 1000-3000 ≤3 没有≤3 3．1．2．1 不论任何位置，群落气孔中任一孔最大直径不得超过0.5mm，最大 深度不得超过1mm，并且不超过壁厚的1/4。存在气孔面的背面不允许有同样的气孔存在。 3．1．3 不承认与本标准定义表有异的其他定义。 4．铸件完工验收条件 4．1 铸件表面必须清洁、色泽统一，无冷隔、毛刺、划痕、杂质和粘沙。4．1．1 除非图纸注明或经工程部门批准，表面不得有油漆、镀层、涂层等涂覆物。 4．1．2 铸件不得存在有害功能的缺陷，如明显的冷隔、塌陷、气泡、变色区、
1压铸件质量要求
压铸件的分级 1.1铸件表面分级 压铸件表面使用围分为三级，见表1： 表1压铸件表面分级表 华为公司的产品一般为Y2、Y3级要求的表面。 1.2压铸件缺陷特征定义 压铸件常见缺陷特征定义如表2所示： 表2压铸件压铸件常见缺陷特征定义
1.3表面质量 1.压铸件表面粗糙度应符合GB 6060.1-1985的规定。 2.压铸件不允许有裂纹、欠铸等任何穿透性缺陷。 3.压铸件允许有拉伤、凹陷、网状毛刺等缺陷。但其缺陷的程度和数量应符合附录C的要求。 4.铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净、平齐，但允许留有不刮手的痕迹。 5.若图样无特别规定，有关压铸工艺部分的设置，如顶杆位置、分型线的位置、浇口和溢流口的位置等可由生产厂自行规定。 6.压铸件需要特殊加工的表面，如抛光、喷丸、镀铬、涂覆、阳极氧化、化学氧化等以图样上的标注或供需双方商定的容、样件为准。 部质量 对压铸件的气密性、液压密封性、热处理、高温涂覆、部缺陷（气孔、疏松等）及本标准未列项目有要求时，以华为公司图样标注的技术要求为准。 后处理： 由于压铸件的残余应力分布不均匀会使有些零件产生变形，当华为公司有要求时，供应商必须进行相应的后处理（如：校形后时效处理等）以达到华为公司的要求。 1.4压铸件尺寸公差 表3压铸件尺寸公差数值
注：1、对铝合金压铸件选取围： CT5~CT7，一般情况取CT6级； 2、对锌合金压铸件选取围： CT4~CT6，一般情况取CT5级。 1.5平面度公差（形状公差） 压铸件的表面形状公差值（平面度和拔模斜度除外）应在有关尺寸公差值围： 表4平面度公差（mm） 1.6位置公差 表5位置公差平行度、垂直度、端面跳动公差（mm）
铝合金压铸件一般技术要求
铝合金压铸件一般技术要求 1.压铸件应按照图纸和顾客提出的要求检查所有尺寸和表面质量。 2.对于图纸（或顾客）没有明确提出来注尺寸、形状公差和表面质量要求，以 下述标准和指标为检验依据。 ①未注几何尺寸公差：按GB6414铸件尺寸公差 ②未注形状、位置公差：按GB/T15114铝合金压铸件 附录A ③未注明表面质量要求： ⑴铸件表面不允许有裂纹、裂缝、欠铸、缩松和任何穿透性缺陷 ⑵铸件的浇口 、飞边、溢流口、隔皮、顶杆痕迹等应清理干净 ⑶压铸件按使用要求不同分为3级： 1级：涂覆工艺要求高的表面、镀铬、抛光、研磨的表面、相对运动 的配合面、危险应力区的表面等； 2级：涂覆要求一般的或要求密封的表面、镀锌阳极氧化油漆不打腻 以及装配接触面； 3级：保护性涂覆表面及紧固接触面，油漆打腻表面及其他表面。 ⑷表面粗糙度 1级：Ra3.2 2级：Ra6.3 3级：Ra12.6 ⑸表面缺陷极限 压铸件表面质量级别 1级 2级 3级 缺陷面积不超过总面积的百分数（%） 5 25 40 说明：①在不影响使用和装配的情况下，网状毛刺和痕迹：高度不超过0.2mm； ②受压铸模镶块或受分型面影响而形成的表面高低不平的偏
差，不超过相关的公差尺寸； ③推杆痕迹表面凸出或凹入铸件表面的深度，一般为±0.2mm； ⑹表面质量要求（见附表） ⑺挫痕：目视挫痕应均匀、一致，不允许有明显的凹凸。经锉加工的表面 和未经锉加工的表面允许有角度，但角度应在10°以内； ⑻变形：压铸件成型后，如有变形应进行调整，经调整后的压铸件表面不 允许有明显的打击痕迹。调整部分的平面度：0.2mm； ⑼对于顾客的特殊要求，要形成相应的工艺文件，规定其相关的工艺过程 和检验方法。 总工办 2003年4月
铝合金铸件气孔
铝合金铸件气孔与预防 湖南江雁机械厂增压器公司邓益中 摘要：本文从铝合金铸件气孔类别分析入手，指出铝合金铸件气孔可分为点状针孔、网状针孔、综合性针孔三类；氢是造成铝合金铸件针孔的主要原因，而氢的主要来源则是由于水蒸气分解所产生的。因此，铝合金在熔炼过程中造成水蒸气产生的原因，也就是直接影响针孔形成的主要因素。由于铝合金铸件气孔对铸件的品质尤其是对其力学性能产生不良的影响，作者在文中论述了铝合金铸件气孔形成的主要因素，并针对铝合金铸件气孔形成的主要因素提出了相应的预防措施，文章最后扼要总结了预防铝合金铸件针孔必须遵守的“防”、“排”、“溶”工艺原则。 关键词：铝合金；铸件；气孔；针孔；氢；力学性能；金属型铸造；预防措施。 引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。随着国民经济的发展以及经济一体化进程的推进，其生产量和耗用量大有超过钢铁之势。加强对铝合金材料性能的研究，保证铝合金铸件具有优良品质，既是我们每一个科技工作者义不容辞的责任，也是同我们的日常生活息息相关的头等大事。本文结合作者铝合金铸件生产实践经验谈谈铝合金铸件气孔与预防问题。 1．气孔类别 由于铝合金具有严重的氧化和吸气倾向，熔炼过程中又直接与炉气或外界大气相接触，因此，如熔炼过程中控制稍许不当，铝合金就很容易吸收气体而形成气孔，最常见的是针孔。针孔（gas porosity/pin-hole），通常是指铸件中小于1mm的析出性气孔，多呈圆形，不均匀分布在铸件整个断面上，特别是在铸件的厚大断面和冷却速度较小的部位。根据铝合金析出性气孔的分布和形状特征，针孔又可以分为三类①，即： (1) 点状针孔：在低倍组织中针孔呈圆点状，针孔轮廓清晰且互不连续，能数出每平方厘米面积上针孔的数目，并能测得出其直径。这种针孔容易与缩孔、缩松等予以区别开来。(2) 网状针孔：在低倍组织中针孔密集相连成网状，有少数较大的孔洞，不便清查单位面积上针孔的数目，也难以测出针孔的直径大小。 (3) 综合性气孔：它是点状针孔和网状针孔的中间型，从低倍组织上看，大针孔较多，但不是圆点状，而呈多角形。 铝合金生产实践证明，铝合金因吸气而形成气孔的主要气体成分是氢气，并且其出现无一定的规律可循，往往是一个炉次的全部或多数铸件均存在有针孔现象；材料也不例外，各种成分的铝合金都容易产生针孔。 2．针孔的形成 铝合金在熔炼和浇注时，能吸收大量的氢气，冷却时则因溶解度的下降而不断析出。有的资
铝合金压铸件外观质量标准(2012.5)
编号： 克拉克过滤器（中 国）有限公司 铝合金铸件 外观质量标准（暂行） 共2 页 第1 页 1．适用范围： 本标准适用于为克拉克过滤器（中国）有限公司配套的铝合金铸件（以下简称铸件）的外观检验，包括低压、高压铸造毛坯、成品滤座（完成铸造后机械加工的滤座）。 2.质量要求： 2.1总体要求 2.1.1整体外观：铸件外表面必须经过抛丸处理；颜色为白亮的银灰色，色泽均匀无色斑；各部位表面粗糙度的观感均衡。 2.1.2欠铸、气孔的封堵：铸件允许采用浸渗工艺封堵微孔，但不允许使用堵漏剂对大的孔穴进行人工封堵；特殊品种确需人工封堵时需要对堵漏剂的颜色、可靠性进行充分评价，并经我公司技术部、质量部书面批准。 2.1.3镶嵌件的锈蚀：铸件带有的任何嵌件不允许存在色斑、锈点等缺陷。 2.1.4隔皮、夹渣：铸件不允许存在隔皮、夹渣； 2.2非加工外表面 2.2.1表面修磨：对铸件外表面的任何修磨必须在抛丸前进行，修磨面与相邻表面应良好过渡； 2.2.2浇冒口：浇冒口应予以修磨，修磨后表面高出、凹陷不能超过0.5mm； 2.2.3顶杆痕迹：铸件顶杆痕迹高出、凹陷不能超过0.5mm，其表面形态（弧面或平面）应与所处位置一致； 2.2.4气孔或缩孔：气孔或缩孔的深度不能超过1mm，直径不能超过2mm，每50cm 2范围内存在的缺陷不能超过一处； 2.2.5飞边：铸件分型面飞边高度不能超过0.5mm； 2.2.6边角残缺：铸件因磕碰导致的边角残缺深度不超过0.5mm，宽度不超过2mm，任意100mm 长度范围内缺陷不得超过1处； 2.2.7线状凸起、凸瘤：铸件外表面因任何原因导致的线状凸起高度不允许超过0.3mm、长度不超过5mm；凸瘤高度、直径不能超过0.5mm，每个表面存在的缺陷数不得超过2处；
铝合金压铸技术要求(DOC)
页号：1/8 1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
页号：2/8 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。 3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。
页号：3/8 3.1.1.3加料循序 小颗粒回炉料大块回炉料铝锭，如此循环。 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例：0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 3.5.2 铸件不加工表面的质量 3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。 3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的偏差,不得超过有关尺寸公差。 3.5.2.3 推杆痕迹不得凸起,允许凹入铸件表面,深度不得超过该处壁厚的十分之一,并不超过0.4 mm。
铝合金铸造出现气孔的原因分析与解决办法
铝合金铸造出现气孔的原因分析与解决办法 核心提示：简单来说，气孔分两类，一类是析出性气孔，即铝液在凝固过程中因气体溶解度的变化而析出，老大在这方面说的很详细；另一类就是卷入性气孔，与铝液无关，主要是铝液填充过程中因紊流包卷在产品中的空气及涂料或型腔内未干的水分。卷入性气孔主要与浇排系统的合理性密切相关，只有涂料和水，纯属操作不当。至于说在喷丸后出现，应该主要与高速转换点的位置关联密切。 问题1：材料ACD12铝合金压铸件在机加工或喷砂后出现较多气孔的问题，这一技术上问题困扰着我们 回复：1 设备抽真空设备是什么设备啊？ 压铸件的气孔问题好像还没有办法解决只能通过调节压铸参数，模温和修改相关的模具温度使气孔在一个合理的等级范围 2 一.人的因素: 1.脱模剂是否噴得太多? 因脱模济发气量大，用量过多时，浇注前未燃尽，使挥发气体被包在铸件表层。所以在同一条件下,某些工人操作时会产生较多的气孔的原因之一。选用发气量小的脱模济，用量薄而均匀，燃净后合模。 2未经常清理溢流槽和排气道？ 3开模是否过早? 是否对模具进行了预热?各部位是否慢慢均匀升温，使型腔、型芯表面温度为150℃～200℃。 4刚开始模温低时生产的产品有无隔离? 5如果无预热装置时是否使用铝合金料慢速推入型腔预热或用其它方法加热？ 6是否取干净的铝液，有无将氧化层注入压室？ 7倒料时，是否将勺子靠近压室注入口，避免飞溅、氧化或卷入空气降温等。 8金属液一倒入压室，是否即进行压射，温度有无降低了？。
9冷却与开模，是否根据不同的产品选择开模时间？ 10有无因怕铝液飞出（飞水），不敢采用正常压铸压力？更不敢偿试适当增加比压。？11操作员有无严格遵守压铸工艺？ 12有无采用定量浇注？如何确定浇注量? 二.机(设备、模具、工装)的因素: 主要是指模具质量、设备性能。 1压铸模具设计是否合理,会否导致有气孔？压铸模具方面的原因： 1．浇口位置的选择和导流形状是否不当，导致金属液进入型腔产生正面撞击和产生旋涡。（降低压射速度，避免涡流包气） 2．浇道形状有无设计不良? 3．内浇口速度有无太高，产生湍流? 4．排气是否不畅? 5．模具型腔位置是否太深? 6．机械加工余量是否太大?穿透了表面致密层，露出皮下气孔？压铸件的机械切削加工余量应取得小一些，一般在0.5mm左右，既可减轻铸件重量、减少切削加工量以降低成本，又可避免皮下气孔露出。余量最好不要大于0.5mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 2排气孔是否被堵死，气排不出来？ 3冲头润滑剂是否太多，或被烧焦？这也是产生气体的来源之一。 4浇口位置和导流形状,有无金属液先封闭分型面上的排溢系统？ 5内浇口位置是否不合理，通过内浇口后的金属立即撞击型壁、产生涡流，气体被卷入金属流中 ? 6排气道位置不对，造成排气条件不良？ 5溢气道面积是否够大，是否被阻塞，位置是否位於最后充填的地方? 模具排气部位是否经常清理？避免因脱模剂堵塞而失去排气作用。 6模温是否太低? 7流道转弯是否圆滑?适当加大内浇口? 8有无在深腔处开设排气塞，或采用镶拼形式增加排气？ 9有无因压铸设计不合理，形成有难以排气的部位？
铝合金壳体铸件检验标准
QJ B3100JQAQ(2010)005 QJ530410 上海汽车变速器有限公司 企业标准 QJ530410-2010 铝合金压铸件检验要求 2010-10-20 发布 2010-10-22 实施 上海汽车变速器有限公司 发 布
QJ530410—2010 前言 本标准是根据GB/T 1.1－2009《标准化工作导则第1部分：标准的结构和编写》的基本规定和格式要求进行编制的。 本标准编制时参考了ZF“铝合金铸件气孔等级检验规范”及F15压铸件质量原则等有关规定。 本标准由上海汽车变速器有限公司提出。 本标准由上海汽车变速器有限公司标准化室归口。 本标准起草单位：上海汽车变速器有限公司产品工程部。 本标准主要起草人：娄勇才、王建新。
铝合金压铸件检验要求 1．范围 本标准规定了铸件机加工后表面气缩孔及局部功能部位内部气缩孔的探测及评价的要求。 本标准适用于上海汽车变速器有限公司（简称本公司）及所有外协配套制造厂（供应商）生产的铝合金铸件。 2．铝合金压铸件气缩孔检验要求 下表中规定了铸件机加工后表面气缩孔及局部功能部位内部气缩孔的探测及评价的要求： 表气缩孔的探测及评价要求 3．铝合金铸件的外观及其他检验要求 3.1 铸件未注角度偏差为±1°； 3.2 铸件的最大错型值为0.5mm； 3.3 铸件未注起模斜度≤2°； 3.4 铸件须经时效处理； 3.5 铸件材料的化学成分及机械性能须符合技术要求； 3.6 铸件的表面硬度（或密度）须符合技术要求； 3.7 铸件表面粗糙度≤Ra12.5； 3.8 铸件非加工表面不允许存有欠铸、冷隔、裂纹等铸造缺陷，机械加工后的表面不允许存有影响使 用的铸造缺陷； 3.9 铸件的浇口、溢流口、飞边等必须清理干净，允许的残痕高度≤1mm； 3.10 铸件非加工表面上允许存在有轻度的网状毛刺，高度为≤0.2mm，由推杆造成的痕迹，其凸出高 度或凹入深度允许为≤0.5mm，毛孔毛刺及隔皮经清理后允许的痕迹≤0.4mm； 3.11 铸件的工艺基准，表面必须光滑平整，满足工装要求；
