电力贯通线(自闭线)是用来直接为铁路各车站电气集中设备及区间自闭信号点提供可靠、不间断电源的线路。

为了充分发挥电力贯通线作用,确保电力贯通线安全可靠供电,提高对电力贯通线管理水平和控制能力,减少对铁路运输生产的影响,实现电力贯通线远动控制具有现实意义和实际效益。

襄石引入襄樊枢纽采用KH-2100T主站系统实现了对车站信号电源(双电源)、车站杆上开关的自动监控,即完成电力贯通线路的远动控制功能。该系统投入运行以来,取得了良好的运行效果。系统由调度远动控制主站、数据传输通道及各被控终端设备组成。

调度远动控制主站:采用计算机局域网结构,分布式控制系统,以计算机设备为核心,以网络结点为单元进行配置,系统配置了前置机、后台处理机、维护工作站、模拟屏、操作员节点机等网络节点设备及相应的人机接口设备,还设置了实时数据打印,文档管理报表打印机、实时监视及卫星时钟同步等外围设备。同时提供了功能强大的软件资源及UPS设备。

数据通道:调度远动控制主站与铁路各二级远动终端均利用铁路通信系统提供的专用主/备数据通道,通道采用环型结构。

被控终端设备分为杆上开关监控终端(FTU)和信号电源监控终端(STU)。杆上开关监控终端(FTU)以PZK-100配电远动控制终端为核心单元,配以不锈钢控制箱体、操作机构、智能充电装置、免维护蓄电池组以及其它外围设备;信号电源监控终端(STU)采用配电远动控制平台PZK-800作为核心单元,与杆上开关监控终端(FTU)等远动控制终端共同组成车站监控节点,并转发它们的数据至调度远动控制主站,完成其远动控制功能。系统工作原理如下图。

FTU主要安装在电力贯通线的分段开关上,用以检测和控制开关的运行状态,测量线路的电压、电流及有功功率、无功功率等电气量,并且能够检测线路的过流故障和单相接地故障,为主站判断故障区间、隔离故障、恢复故障提供依据;STU主要检测电力贯通线经变压器输出的电源的电气参量。

线路自动化系统在实现调度自动化主站对各个被控终端进行遥信、遥测和遥控等基本远动功能外,在线路故障检测中发挥了重要的作用。故障发生时,采用过电流检测原理,即判断线路电流是否超过整定值来检测故障。由FTU检测到故障并上报主站,主站系统首先完成故障自动定位功能,在确认线路失电的情况下,自动遥控断开故障线段两侧的负荷开关,

隔离故障点,最后,自动下发遥控命令闭合两侧配电所出线开关,恢复非故障线段的供电,并给出提示信息和故障处理报告,供调度员作进一步分析。故障发生时,主站自动查找故障区间内所有FTU的暂态3I0值,找到最大值所在的FTU,则故障点位于该FTU相邻的某一侧。然后比较该FTU两侧的暂态3I0值,找到较大者,并比较最大值与较大值暂态零序电流的方向,如果相同,则故障点位于最大值FTU的另一侧;如果相反,则故障点位于两者之间。同时利用零序电压3U0值作为故障处理的启动条件和闭锁条件,提高故障检测和定位的准确性。在同一个供电区间内,车站开关监控使用三相PT或三相变压器,或者开关两侧使用单相变压器,但必须跨接在不同的两相上,即每个开关都能得到三相电压的大小或反映三相电压大小的状态。主站系统根据FTU上报的线路电压数据,高压断相故障的位置应该在第一个出现任意线电压或相电压低于断相故障电压上限门槛值(如<180V),而且大于断相电压下限门槛值(不为0,如>30V)的开关和与其相邻的上游开关之间。铁路10kV电力贯通线自动化系统的实施,大大地提高了铁路供电的可靠性,减少了电力管理维护工作量,极大地推进了铁路供电管理的现代化进程,发展前景十分广阔。目前,该系统已应用于多条铁路线上。

目前,铁路电力贯通线占铁路营业里程的80%以上,已占据了行车运输中一席重要之地。根据目前铁路面向自动化、信息化的发展趋势,铁路贯通线自动化技术的应用势在必行,就此,笔者认为:(1)铁路范围内专业部门应通过专业鉴定,选定可信赖的生产厂家,确定适用的远动设备,在全路范围内统一定型,推广应用;(2)推广应用的产品必须具有一定的时效性,同时具有较强的可靠性,基本达到“免维护、少维护”水平;(3)设备应尽可能减少硬件环节,增强软件方面的功能,并能适应地区类的需要;(4)厂家应具备良好的跟踪服务意识,除对现场操作人员、技术人员的精心培训外,还应做到对现场出现的突出性较棘手的技术问题及时赶赴处理。(5)现场应用要选拔业务素质好的操作人员和技术相对过硬的技术人员,以保证日常的正确使用与维护,并且建立相应的管理规程。

铁路电力贯通线远动控制系统的实施,大大地提高了铁路供电的可靠性,减少了电力管理维护工作量;同时为建立调度监控系统、调度信息化管理构成了重要的基础支柱,随着科技的发展、实际运用中的不断改进与完善,必将会为铁路运输提供强有力的保障。□作者单位:中铁22局电气化公司

10kV电力贯通线施工方案

改建铁路 孟平线孟庙至平顶山西段增建第二线工程 电力工程施工方案 编制: 审核: 批准: 中铁七局集团有限公司孟平铁路复线工程(郑州局管段) 项目经理部四电分部 2015年8月25日

一、编制依据 1、孟平铁路孟庙至平顶山西段增建第二线工程(郑州局管段)施工总价承包招标文件、施工图、指导性施工组织设计等。 2、国家、中国铁路总公司、铁路局颁发的有关铁路工程施工的现行有效法规、规范、标准、各种相关的标准图集等。 3、我方自行踏勘本标段现场及调查周边环境所获得的资料。 4、《铁路工程施工组织指南》铁建设(2009)226号文。 5、《铁路工程施工安全技术规程》(上册TB10401.1—2003、下册TB10401.2—2003) 6、原铁道部《铁路营业线施工安全管理办法》(铁运[2012]280号) 7、《郑州铁路局铁路营业线施工安全管理实施细则》(郑铁办[2013]50号) 8、《铁路安全管理条例》、《铁路技术管理规程》和新发布的总工公司的《铁路营业线安全管理补充办法》。 9、《铁道部关于印发〈电气化铁路有关人员电气安全规则〉的通知》(铁运〔2013〕60号) 10、《铁路电力工程施工技术指南》(TZ207-2007) 11、《铁路电力工程施工质量验收标准》(TB10420-2003) 我方拥有的科学技术成果、机械设备装备情况、施工技术与管理水平以及多年来在铁路工程实践中积累的施工、科研及管理经验。 二、编制原则 1、坚持“安全、快速、优质”的原则。 2、坚持“行车不施工、施工不行车”的原则。 3、确保正点开通, 将施工对运输的干扰降到最小。 4、遵守铁道部及武汉铁路局现行各种施工规范、规则及有关规章制度。 5、以不需要停电的先组织施工,需要停电的后组织施工为指导,以减少停电时间,确保行车安全,保证运输任务,减少对行车的施工干扰为原则,编制本次施工方案。三、工程施工概况 孟庙至平顶山西铁路位于河南省中南部,东起漯河市,自京广铁路孟庙站引出,向西经裴城,进入许昌市襄城县境内,经姜庄、丁营、前聂后进入平顶山市,经平顶山至宝丰县,接焦柳线平顶山西站,既有线路全长99.325Km,是河南省中南部地区重要的煤

铁路贯通自闭线路行波故障测距技术

2012年4月 内蒙古科技与经济 A pril 2012  第7期总第257期 Inner M o ngo lia Science T echnolo gy &Economy N o .7T o tal N o .257 铁路贯通/自闭线路行波故障测距技术 姚建国 (呼和浩特铁路局呼和浩特供电段,内蒙古呼和浩特 010000) 摘 要:介绍了铁路自闭/贯通线路的结构特点、故障特征、传统的故障检测方法及基于行波理论的测距方法。分析了电力线路故障行波的产生和传输特征,针对自闭/贯通线路结构的特殊性,提出了应用行波测距的基本模式。 关键词:故障测距;贯通/自闭线路;铁路电力系统 中图分类号:U 223.83 文献标识码:A 文章编号:1007—6921(2012)07—0085—03 铁路电力系统工作于电网末端,属于供配电环节,但由于涉及到行车安全等因素,对供电可靠性要求极高。同时,其线路结构、运行方式与地方电网相比有较大差别。因此,在包括故障测距在内的铁路电力系统自动化过程中除了要借鉴地方电网已有的成熟经验外,还需要探索一些专用方法。 1 自闭/贯通线路故障特征及传统测距方法1.1 自闭/贯通线路结构特点 铁路电力系统(自闭/贯通线路)是地方电力系统的延伸,具有电力系统的一般特点,但又有其特殊性。主要包括自闭和贯通两种线路。自闭/贯通线路长度一般条件下为40km ~60km ,特殊情况下可达上百公里。自闭线专为铁路沿线信号设备提供电源,当其发生故障时由贯通线备投。贯通线还兼为沿线小型车站的工作和生活供电。自闭线和贯通线自身又均为双端电源,正常工作时为单电源供电,当线路 失压时由对端电源备投。 图1 铁路自闭/贯通线路结构示意图 由于信号设备负荷较小,自闭/贯通线路对地分布电容电流所占比重较大,尤其是在电缆较长的情况下甚至超过负荷电流。 1.2 自闭/贯通线路故障特征 自闭/贯通线路发生短路或小电流接地故障时,产生的工频故障电压电流特征与地方配电网基本相同。 1.2.1 短路故障。两相或三相短路故障时,短路相电压显著降低,同时产生较大的短路电流。由于调压变压器的隔离作用,同等条件下短路电流将比地方电网的要小。且短路点到配(变)电所的距离越长,短路电流越小。主供侧近端短路电流约在300A 左右,而线路末端短路电流约在50A 左右甚至更低。 由于故障电流较大,需要及时切除故障线路以免损坏其他电力设备。 1.2.2 小电流接地故障特征。铁路自闭/贯通线路作为中性点不接地系统,发生单相接地(金属性)故障时,故障相电压降为零,非故障相电压升高倍,同时电压的相位也发生变化,线电压仍然保持不变。同时,系统出现零序电压,零序电压等于故障相故障前电压的反相电压。 而对于高阻接地,故障相电压不再为零,其幅值随过渡电阻增加而增加。非故障相电压的变化量以及系统零序电压、零序电流则随之减小。但三相线路之间电压关系、零序电压与零序电流间的关系仍保持不变。 1.3 传统故障测距及定位方法 对于自闭/贯通线路故障定位或测距问题,曾有专家尝试过阻抗原理测距技术,近年随着线路自动化的推广出现了利用F T U 进行故障定位的方法。1.3.1 阻抗测距法。对于单端电源供电的线路来说,当线路发生短路故障时,由母线测量的电压、电流计算得到的等效阻抗或等效电阻与故障点至母线的距离成正比关系。根据这一正比关系即可得到故障距离。 阻抗测距原理简单,具有投资少的优点。但铁路自闭/贯通线路多为混合线路,负载数量多,空载率高。受其过渡电阻、分布电容、线路负荷以及互感器测量精度的影响较大,测距误差大、适应能力差。特别对于接地故障,由于故障电流微弱,测距精度无法保证。 1.3.2 基于F T U 的故障分段定位法。线路自动化中,自闭/贯通线路沿线装设有F T U 监视线路的工作状况。故障时,F T U 将检测到的故障信息送至主 ? 85? 收稿日期:2012-02-18

朔黄铁路电力自闭线更换电杆、绝缘线施工方案

2010年朔黄铁路大中修一标 K252+978人行天桥 西柏坡-三汲自闭线更换电杆、绝缘线 施工组织方案 编制: 审核: 批准: 中铁四局集团有限公司朔黄铁路工程项目经 理部 二零一二年二月二十五日

目录 1.工程概况 (1) 1.1建设工程名称 (1) 1.2工程概况 (1) 1.3主要工程量 (1) 2.编制依据 (1) 3.工期及保证措施 (2) 3.1工期目标 (2) 3.2施工进度安排 (3) 3.3工期保证措施 (3) 4.施工资源准备 (4) 5.施工方案、技术措施、施工工艺和方法 (7) 5.1施工方法 (14) 5.2施工工艺 (14) 6.施工安全措施 (13) 6.1安全目标 (14) 7.质量保证措施 (13) 7.1质量目标 (14) 7.1施工阶段质量目标 (14)

1.工程概况 1.1建设工程名称 K252+978人行天桥,需更换西柏坡-三汲自闭线更换电杆、绝缘线。 1.2 工程概况 本工程为保证朔黄铁路电力自闭线路跨地方公路对地距离及设备运行安全,确保电力供电可靠性,西柏坡-三汲铁路10kV自闭电力线路更换电杆、绝缘线。 1.3主要工程量 西柏坡-三汲 42#杆更换为15米杆,43#杆更换为18米杆;41#-45#之间更换为绝缘线1050米。 2.编制依据

朔黄铁路发展有限公司关于西柏坡-三汲自闭线更换电杆、绝缘线技术要求。 《铁路电力牵引供电施工规范》、《铁路电力牵引工程质量检验评定标准》 《铁路电力工程施工规范》 《铁路电力工程质量检验评定标准》 《铁路工程施工安全技术规范》TB10401.2-2003; 《铁路电力设备安装标准》铁机字1817; 《铁路建设项目竣工验收交接办法》(铁建设[2001]117号) 相关国家和铁道部现行有关工程设计、施工、验收采用的规范、规程、规则和标准。 我公司GB/T19001-2000idtISO9001:2000质量管理体系标准、 3.工期及保证 3.1工期目标

接触网对自闭(贯通)线路的感应电压(新)

放弃很简单,但你坚持到底的样子一定很酷! 接触网对自闭(贯通)线路的感应电压 杭州供电段 孙元新 随着铁路的跨越式发展,杭州供电段管内的沪宁、沪杭、浙赣线已全部改造成为复线电气化铁路。但是,由于段原管辖的自闭(贯通)线路基本都是沿着铁路线架设的,与新架设的接触线平行路程较长、间距较短,在施工中,由于带电接触网的静电感应和电磁感应,在自闭(贯通)线路上会产生较高的感应电压,严重危及到作业人员的生命安全。因此,必须了解感应电压的形成原理及大小,从而采取有效的防护措施,防止因感应电压导致人身伤亡事故的发生,确保劳动施工的安全。为解决这一问题,通过电磁理论计算与实际测量自闭(贯通)线路上的感应电压就显得很有必要。 1 感应电压产生的原理及其计算方法 接触网对自闭(贯通)线路的感应电压指的是带电运营的接触线通过静电感应和电磁感应在自闭(贯通)线路上产生的静电感应电压和电磁感应电压之和。 1.1静电感应电压 1.1.1 根据电场强度的定义和库仑定律,电荷为τ单位长度线路在距线χ处的电场强度为:πεχ τ 2= E (1) 式中:ε——介质的介电系数。 1.1.2 根据式(1),利用静电场的守恒特性,可知电荷为τ单位长度线路在距线χ处的电位为: 1ln 2C Ed +- =-=?χπε τ χ? (2) 1.1.3 根据式(2),利用电磁场的唯一性定理,采用镜像法,电荷为τJ 的接触线对距其 χ处的合成电位为: χ πε πε χπε ???τ ττD D J J J X ln 2) ln 2(ln 22 1= -- +-=+= (3) (3) 1.1.4 根据式(3),分别假设χ在接触线表面和在 自闭(贯通)电力线路上的表面,可知其静电感应 电压为: χ χ J J′ D H H X

铁路电力线路工三百内容

′电力工三百内容 1电力系统卡死制度对电力高压作业时怎样要求?电力高压作业时,必须执行工作票制度,并有调度命令。 2设备维修三卡死是什么?卡死质量标准,卡死记名修,卡死质量验收。 3对防护用品的检测有何规定?(1)各种防护用品必须按周期试验并有试验报告。(2)各种防护用品必须有明显试验合格标记。(3)严禁不合格用品与合格用品混放。 4保证安全的技术措施是什么?停电检电悬挂标示牌和装设防护物。 5检电工作怎样进行?1检电工作应在停电以后进行,2检电工作应使用电压等级合适的检电器,并在其它带电设备上试验,确认良好后进行。3电力线路的检电应逐相进行,同杆架设的多层电力线路应先验低压后验高压先验上层后验上层。 6人体与10KV带电体的最小安全距离是多少?有遮栏0.35米,无遮栏0.7米 7宣读工作票时,工作组员必须知道什么?停电范围,工作范围及任务,邻近设备带电部位及特殊注意事项。 8遇有人触电怎样使其脱离危险?1断开电源开关2用相适应的绝缘物使触电者脱离电源,3 现场可采用短路法使开关掉闸或用绝缘杆挑开导线等。 9工作许可人的责任是什么?1完成作业现场的停电,检电,接地封线等安全措施2检查停电 设备有无突然来电的可能3向工作执行人报告允许开工时间。 10停电后能立即开工吗?为什么?不能。因为停电后还需进行一系列的技术安全措施。在完成停电,检电,接地封线,挂牌这些技术措施后,并记录在工作票(安全工作命令记录簿)内,才能开始作业。 11为什么不允许带负荷操作隔离开关?隔离开关没有消弧装置,用它切断负荷电流,会产生 弧光短路,造成设备烧毁等大事故,同时由于强烈的电弧发出大量热和光,还会电击和电伤操作人员。 12变压器并列运行必须具备哪些条件?1极性或接线组别相同2电压比相等3阻抗电压百分数相等4电阻与泄漏电抗比值相等。 13怎样选择变压器一,二次熔丝?变压器一次熔丝的选择按其额定电流的1.5…2倍,自闭变压器考虑机械强度,可选用0.6A或1A。额定电流的计算:单相 Ie1=S/Ue1三相Ie1=S/√ 3Ue1变压器二次熔丝按其额定电流选择。额定电流的计算:单相 Ie2=S/Ue2 三相 Ie2=S/√3Ue2 14变压器巡视主要检查哪些方面?变压器是否漏油,渗油等,温度油面是否超限,运行声音是否正常,瓷套管是否脏,裂,损坏和闪络痕迹等. 15三不动三不离的内容是什么?三不动:对设备不熟悉不动不联系彻底不动,运行设备不做好安全防护措施不动.三不离:发现设备异状不查明原因不离,2工作不进行彻底不离,3工作完成后 不试验良好不离. 16对10KV及以下三相供电的用户电压质量怎样要求?用户受电端电压波动幅度不超过额定电 压的±7%,在电力系统非正常情况下,用户受电端电压最大允许偏差不应超过额定值的士10%. 17对自动闭塞信号的供电,如何分界?电杆上电缆盒(无电缆盒处以电源箱进线端子分界).电缆盒(或电源箱)以上的引线由水电段负责管理(不包括电缆盒或电源箱). 18 对自动闭塞信号变压器二次端子电压质量怎样要求?不超过额定电压的士10%. 19对各单位室内省电设备的供电如何分界?架空引入:建筑物上第一横担.电缆引入:电缆终端头. 20 10KV电力线路导线与树木间的最小距离为多少?水平2米,垂直1.5米. 21 高低压架空线路相序怎样排列?高压:面向负荷侧,从左侧起,导线排列相序为A,B,C.导线有换相者,按三相接线图的规定排列.低压?面向负荷侧,从左侧起,导线排列相序为A,O,B,C. 22 常用摇表分为几个电压等级,如何选用?分为什2500V,1000V,500V 三个电压等级,测量1KV 以上电气设备的绝缘电阻,应用2500V摇表或用1000V摇表代替.测量1KV及以下的低压设备一般采用1000V摇表;测量36V以下设备,一般采500V摇表. 23 铜铝金属性设备接头过热后有何现象?铜:接头颜色变浅.铝:接头颜色呈灰白色. 24 10KV杆上变台距地面的最小高度是多少?当跌开打开后带电部分至台面的最小距离是多少?杆上变台距地面的最小距离是2.5米,跌开打开后带电部分至台面的最小距离是2.5米. 25架空电力线路鉴定标准中绝缘子怎样要求?1优良:清洁,无裂纹,无烧伤;2合格:非主要部分有轻微掉磁,破损面积不超过:高压:4平方毫米低压:20平方毫米. 26架空电力线路鉴定标准中接线怎样要求?1优良:轻微锈蚀,无松脱,松驰,线中心位置差不超 出100MM;2合格:锈蚀不超过线径9%,线中心位置差不超过150MM.

电力贯通线(自闭线)

电力贯通线(自闭线) 电力贯通线(自闭线)是用来直接为铁路各车站电气集中设备及区间自闭信号点提供可靠、不间断电源的线路。 为了充分发挥电力贯通线作用,确保电力贯通线安全可靠供电,提高对电力贯通线管理水平和控制能力,减少对铁路运输生产的影响,实现电力贯通线远动控制具有现实意义和实际效益。 襄石引入襄樊枢纽采用KH-2100T主站系统实现了对车站信号电源(双电源)、车站杆上开关的自动监控,即完成电力贯通线路的远动控制功能。该系统投入运行以来,取得了良好的运行效果。系统由调度远动控制主站、数据传输通道及各被控终端设备组成。 调度远动控制主站:采用计算机局域网结构,分布式控制系统,以计算机设备为核心,以网络结点为单元进行配置,系统配置了前置机、后台处理机、维护工作站、模拟屏、操作员节点机等网络节点设备及相应的人机接口设备,还设置了实时数据打印,文档管理报表打印机、实时监视及卫星时钟同步等外围设备。同时提供了功能强大的软件资源及UPS设备。 数据通道:调度远动控制主站与铁路各二级远动终端均利用铁路通信系统提供的专用主/备数据通道,通道采用环型结构。 被控终端设备分为杆上开关监控终端(FTU)和信号电源监控终端(STU)。杆上开关监控终端(FTU)以PZK-100配电远动控制终端为核心单元,配以不锈钢控制箱体、操作机构、智能充电装置、免维护蓄电池组以及其它外围设备;信号电源监控终端(STU)采用配电远动控制平台PZK-800作为核心单元,与杆上开关监控终端(FTU)等远动控制终端共同组成车站监控节点,并转发它们的数据至调度远动控制主站,完成其远动控制功能。系统工作原理如下图。 FTU主要安装在电力贯通线的分段开关上,用以检测和控制开关的运行状态,测量线路的电压、电流及有功功率、无功功率等电气量,并且能够检测线路的过流故障和单相接地故障,为主站判断故障区间、隔离故障、恢复故障提供依据;STU主要检测电力贯通线经变压器输出的电源的电气参量。 线路自动化系统在实现调度自动化主站对各个被控终端进行遥信、遥测和遥控等基本远动功能外,在线路故障检测中发挥了重要的作用。故障发生时,采用过电流检测原理,即判断线路电流是否超过整定值来检测故障。由FTU检测到故障并上报主站,主站系统首先完成故障自动定位功能,在确认线路失电的情况下,自动遥控断开故障线段两侧的负荷开关,

10kV电力贯通线施工方案

10kV电力贯通线施工方案D

一、编制依据 1、孟平铁路孟庙至平顶山西段增建第二线工程(郑州局管段)施工总价承包招标文件、施工图、指导性施工组织设计等。 2、国家、中国铁路总公司、铁路局颁发的有关铁路工程施工的现行有效法规、规范、标准、各种相关的标准图集等。 3、我方自行踏勘本标段现场及调查周边环境所获得的资料。 4、《铁路工程施工组织指南》铁建设(2009)226号文。 5、《铁路工程施工安全技术规程》(上册TB10401.1—2003、下册TB10401.2—2003) 6、原铁道部《铁路营业线施工安全管理办法》(铁运[2012]280号) 7、《郑州铁路局铁路营业线施工安全管理实施细则》(郑铁办[2013]50号) 8、《铁路安全管理条例》、《铁路技术管理规程》和新发布的总工公司的《铁路营业线安全管理补充办法》。 9、《铁道部关于印发〈电气化铁路有关人员电气安全规则〉的通知》(铁运〔2013〕60号) 10、《铁路电力工程施工技术指南》(TZ207-2007) 11、《铁路电力工程施工质量验收标准》(TB10420-2003) 我方拥有的科学技术成果、机械设备装备情况、施工技术与管理水平以及多年来在铁路工程实践中积累的施工、科研及管理经验。 二、编制原则 1、坚持“安全、快速、优质”的原则。 2、坚持“行车不施工、施工不行车”的原则。 3、确保正点开通, 将施工对运输的干扰降到最小。 4、遵守铁道部及武汉铁路局现行各种施工规范、规则及有关规章制度。 5、以不需要停电的先组织施工,需要停电的后组织施工为指导,以减少停电时间,确保行车安全,保证运输任务,减少对行车的施工干扰为原则,编制本次施工方案。三、工程施工概况 孟庙至平顶山西铁路位于河南省中南部,东起漯河市,自京广铁路孟庙站引出,向西经裴城,进入许昌市襄城县境内,经姜庄、丁营、前聂后进入平顶山市,经平顶山至宝丰县,接焦柳线平顶山西站,既有线路全长99.325Km,是河南省中南部地区重要的

浅谈铁路电力贯通线路的远动系统

浅谈铁路电力贯通线路的远动系统 汪 【摘要】论述了铁路电力贯通线路远动系统在铁路运输中的作用,介绍了该系统的设计及构成,阐述了电力线路远动系统的实现方式。 【关键词】铁路电力线路远动FTU (中铁第四勘察设计院集团有限公司电化处武汉430063) 1引言 铁路电力贯通线路沿铁路狭长分布,供电距离长,环境恶劣,事故多发,特别是遇到山区、丛林及河网地带,交通十分不便。一旦线路发生故障,故障点查找和维修都十分困难,劳动强度大,恢复供电时间长,严重影响供电可靠性。改变这种状况的主要途径就是在改善依次设备产品质量的基础上,提高现有电力系统的自动化水平,特别是采用电力远动技术和自闭/贯通线路自动化技术,正常情况下,实现电力系统及线路的自动监视和控制;故障时,能够自动检测故障和自动确定故障位置,通过线路分段实现故障线段自动隔离,非故障线段快速恢复供电,缩小停电范围,减少停电时间,提高供电可靠性,以满足列车安全、可靠、高效运行的需要。 2铁路电力贯通线路远动系统的设计 铁路电力贯通线路的远动,就是将较长的电力供电线路用开关进行分段(一般以车站为单位),然后每台分段开关安装开关监控器(FTU,Feeder Ter-minal Unit),由FTU对开关设备进行自动化监控,与调度主站配合完成线路故障检测、故障定位、故障线段自动隔离以及非故障线段的快速恢复供电等功能。 2.1主要功能 以车站开关监控为基础的铁路电力贯通线路远动系统主要功能包括: (1)车站开关的日常运动监控 车站开关的日常运动监控,即通常所说的遥信、遥测、遥控“三遥”等远动功能。通过远方遥控,可以做到线路的分段停送电,当进行线路维护和开关检修时,可以缩小正常检修造成的停电范围,提高供电可靠性。 (2)故障管理功能 故障管理功能主要指线路故障监测、故障自动定位、快速隔离故障点和恢复非故障区段的供电,以及输出故障处理报告、故障分析报告等。实现线路故障的自动处理,可以大大缩小故障停电范围,缩短了线路故障查找、维修和恢复供电的时间,提高了供电可靠行,这是实现线路自动化的主要意义所在。 2.2电力贯通线路的远动工作模式 铁路电力贯通线路供电运行方式如图1 所示。

铁路10KV贯通自闭线路自动化技术

铁路10KV贯通自闭线路自动化技术 1概述 铁路10KV自闭贯通线路自动化(FA)指利用现代计算机、微电子、通信及网络技术实现贯通、自闭电力线路分段开关的远程监视与控制,故障定位以及故障区段自动隔离、非故障区段的恢复自动供电,同时记录故障信息。在故障处理完毕以后,系统将故障数据、故障处理过程和处理结果等信息自动生成故障处理报告,保存至数据库,供事后查询、打印作故障分析之用 KH-8000T铁路电力调度自动化系统实现线路自动化主要包括调度主站FA功能模块、贯通自闭线路分段监控器(FTU)科汇公司PZK-1000Z及相关辅助系统构成。 具体功能包括: 1)基本远动功能:车站高压开关的遥信、遥测和遥控。 2)线路故障检测功能:包括高压线路相间短路故障、小电流接地故障和高压断相故障的检测和识别以及故障数据记录。 3)快速恢复供电:能够在跟踪铁路电力故障处理过程的前提下,完成故障自动定位、故障点的隔离以及非故障线段的快速恢复供电。故障处理过程既可以自动执行也允许人工干预。 4)提供完整的故障处理报告 在故障处理完毕以后,系统将故障数据、故障处理过程和处理结果等信息自动生成故障处理报告,保存至数据库,供事后查询、打印作故

障分析之用。 5)适应各供电区间的多种运行模式 能够满足铁路电力系统供电区间的各种运行模式,如备投-重合、重合-备投、单备投及单重合等。 2线路自动化工作原理 KH-8000T系统线路自动化功能主要由KH-FA(KH Feeder Automation)软件模块和科汇公司车站高压开关监控装置(FTU)PZK-1000Z配合实现。 系统工作示意图如图1所示。 图1 KH-8000T组成的线路自动化系统示意图 2.1相间短路故障 2.1.1检测原理 相间短路故障发生时,短路电流非常大,特征明显,容易检测。相间短路故障一般采用过电流检测原理,即判断线路电流是否超过整

铁路电力贯通线常见故障分析及查找方法

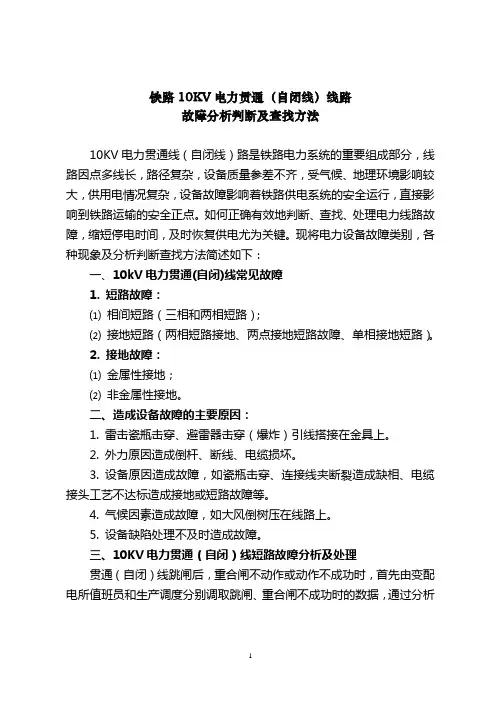

铁路10KV电力贯通(自闭线)线路故障分析判断及查找方法 摘要:介绍了铁路系统10KV电力贯通线路,单线、复线区段贯通、自闭线路故障类别、产生的原因、分析判断及故障查找方法。讲解如何根据现象判断故障,快速查找、正确处理电力线路故障,最大限度缩短停电时间,及时恢复供电,减少对运输生产的干扰。 关键词:贯通线自闭线短路接地故障分析判断查找方法 引言 10KV电力贯通线(自闭线)路是铁路电力系统的重要组成部分,线路因点多线长,走径复杂,设备质量参差不齐,受气候、地理环境影响较大,供用电情况复杂,设备故障率居高不下,影响着铁路供电系统的安全运行,直接影响到铁路运输的安全正点。如何正确有效地判断、查找、处理电力线路故障,缩短停电时间,及时恢复供电尤为关键。现将电力设备故障类别,各种现象及分析判断方法进行论述: 一、10kV电力贯通(自闭)线常见故障 (一)类别: 1、短路故障: ⑴相间短路(三相和两相短路); ⑵接地短路(两相短路接地、两点接地短路故障、单相接地短路)。 2、接地故障:
