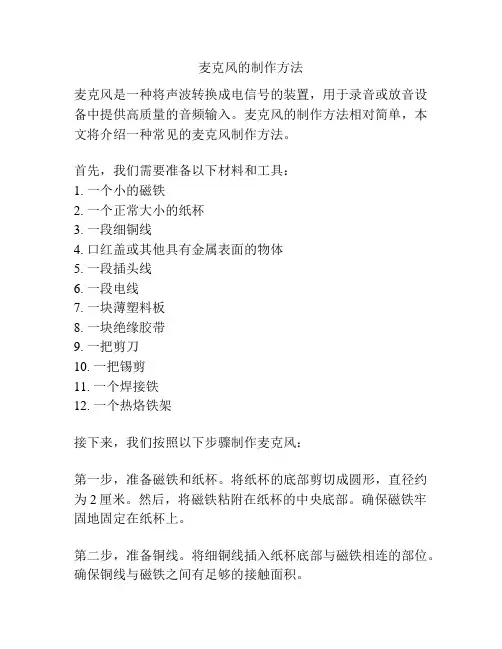

麦克风的制作方法
麦克风的制作方法
制作一个简单的电容式麦克风，需要以下材料和步骤：
材料：
- 薄铝箔
- 金属板
- 薄膜电容器
- 音频插头
- 电线
步骤：
1. 将薄铝箔切成两块，大小约为5x5cm。
2. 在其中一块铝箔上，切下一个直径约为1cm的圆形孔，这将是麦克风的振膜。
3. 将另一块铝箔铺在振膜上，与振膜平行，作为电容板。
4. 将两个金属板压在电容板两侧，以固定振膜和电容板的间距。
5. 在电容板上安装一些薄膜电容器，以增加电容量。
6. 焊接电线到电容板上金属板的两端，并将另一端连接到音频插头上。
7. 测试麦克风，可以将其插入录音设备或扬声器上测试。
需要注意的是，这只是一个简单的DIY麦克风，其效果可能不如专业制造的麦克风。另外，为了获得更好的效果，可以使用更复杂的设计和更高质量的材料。
无线话筒的电路设计与制作
工学院毕业设计（论文） 题目：无线话筒的电路设计与制作 专业：电子信息工程 班级：07（2） 姓名：祝天名 学号：1665070233 指导教师：徐朝胜 日期：2011.5.4
目录 引言 (2) 1概况及现状分析 (2) 1.1概况 (2) 1.1.1简易无线话筒系统 (2) 1.1.2无线话筒的分类 (3) 1.1.3简易无线话筒的发展过程 (4) 1.2现状分析 (4) 2总体设计 (5) 2.1总体设计要求 (5) 2.2设计方案选择 (6) 2.2.1发射部分机构框图 (6) 2.2.2接收部分结构框图 (6) 2.3总体设计原理 (7) 2.3.1发射部分设计改进方案 (7) 2.4电路工作原理 (9) 2.5元器件说明 (10) 2.5.1话筒MIC： (10) 2.5.2高频振荡调制电路: (10) 2.5.3电感制作: (10) 2.6结构设计 (10) 2.6.1发射机的主要技术指标: (13) 4 PCB印刷电路板的实现 (16) 5设计实现 (17) 5.1注意事项 (18) 5.2电路调整与改进 (18) 6设计心得 (18) 7总结 (19) 8致谢 (19) 参考文献 (20)
无线话筒的电路设计与制作 电子信息工程专业07级2班学生祝天名 指导老师徐朝胜 摘要：话筒又叫传声器，是一种电声器材，属于传声器，是声电转换的换能器，原理是通过声波作用到电声元件上产生电压，然后转化为电能。随着数字技术的广泛使用，无线话筒 成为越来越多用户的首选对象。 无线话筒按调制方式可分为调频式和调幅式，前者由于具有通频带宽、动态范围大、传输距离远和抗扰性强等特点，所以应用较多。调频无线话筒的原理是将声波信号通过麦克风转化 为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与 选频，最终由天线辐射。 简易的无线话筒设计结合了高频电子技术、电子线路设计、模拟电子技术等知识，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新 功能，从而学习到新的知识点。整个电路使用Protel99se 软件设计，该设计具有电压低，受 话灵敏，制作简易等特点，可运用于教学，无线广播，助听器，及各种声控设备当中。 关键词：调频、振荡电路、无线话筒原理，电路设计 引言 市面上话筒种类繁多。分析话筒的电路主要需掌握以下两点：（1）信号传输回路分析：分析各种话筒输入插口电路。（2）话筒信号放大器分析：话筒放大器是一种小信号低噪声音频放大器，分析话筒电平控制电路。 相信每一个电子爱好者都希望通过自己动手实现与外界的实时通讯或是远程遥控。下面我介绍的这个无线话筒（发射机）就十分适合我们对所学电子知识进行熟悉和巩固。 Protel99SE：通用电子设计自动化EDA（Electronic Design Automation）已成为时代潮流，EDA的设计思想因此普及。Protel设计系统是一套建立于IBM兼容PC环境下的EDA电路集成设计系统；Protel设计系统是世界上第一套将EDA环境引入Windows环境的EDA开发工具，是具有强大功能的电子设计CAD软件，以高度的集成性著称于世。Protel公司2001年推出的具有PDM功能的EDA综合设计环境Protel 99 SE，是基于Windows 98/200/NT/XP 环境的电路原理图辅助设计与绘制软件，是具有原理图设计、PCB电路板设计、层次原理图设计、电路仿真及逻辑器件设计等功能，是电子设计的有用软件之一。 1概况及现状分析 1.1概况 1.1.1简易无线话筒系统
自制动圈式话筒
自制动圈式话筒和动圈式喇叭 自制动圈式话筒和动圈式喇叭 有关动圈式话筒和动圈式喇叭的工作原理，在现行的初、高中物理教材中均有介绍。我们用塑料碗制作的动圈式话筒和动圈式喇叭，用于课堂教学，取得了良好的实验效果。 1 实验器材 适量长度的漆包线（直径0.1mm）2根，钕铁硼超强磁铁（规格为5cm×5cm×1 cm）2块，多功能车用扩音机（mp3a60，自带mp3播放器，配有u盘，电子市场有售）1台，示波器1台，led2个，干电池4节，铁片、导线和螺丝等。 2 装置制作 用漆包线绕制1个如塑料碗底大小、80匝左右的线圈，线圈的2个线头各焊接1根细软的胶皮导线作外接导线，为了防止线圈松脱，可用透明胶带纸沿线圈缠绕1周。把线圈紧贴在塑料碗底背面并用细铜丝固定。把薄铁片弯折成“7”字形，用螺丝把塑料碗的边缘固定在“7”字形铁片的短边上，并使碗底线圈距离铁片的长边约1cm，线圈下方的铁片上吸附1块磁铁，便成了1个灵敏度较高的动圈式话筒或动圈式喇叭。把话筒或喇叭固定在（利用磁铁对铁片的吸附作用）用小地球仪的底座改装成的支撑架上，如图1所示。制作2个相同的装置，其中一个作动圈式话筒，另一个作动圈式喇叭。
3.实验方法 3.1 演示动圈式话筒的工作原理 1）演示动圈式话筒的工作原理。把自制动圈式话筒的输出线与2个反向并联的led连接起来，拨动塑料碗使其较大幅度地振动，可看到2个led闪烁发光。其原因是塑料碗在振动过程中因穿过碗底线圈的磁通量发生变化，使线圈产生了感应电流，这就是动圈式话筒的工作原理。 2）用示波器检测音频信号。把上述led换成示波器进行实验，调整好扫描频率和衰减档位，然后对着塑料碗唱1个音阶，可看到示波器的荧光屏上能显示出该音的电压波形图线。 3）演示动圈式话筒驱动喇叭发声。把自制动圈式话筒的输出线插入多功能车用扩音机（或其它音频功放）话筒插孔，扩音机的音频输出端连接商品喇叭。调整扩音机的音量键，使输出信号较强，然后对着塑料碗讲话或唱歌，喇叭随即发声唱歌。 3.2 演示动圈式喇叭的工作原理 1）演示动圈式喇叭的工作原理。用导线把4节干电池与自制动圈式喇叭连接起来，当电路瞬间接通时，可看到喇叭（塑料碗）跳动。其原因是通电线圈在磁场里受到安培力的作用，迫使其运动。如果线圈通与音频电流，喇叭就在大小和方向都随音频信号变化的安培力作用下振动而发声，这就是动圈式喇叭的工作原理。 2）演示动圈式喇叭的发声唱歌。把自制动圈式喇叭的连接到多功能车用扩音机（或其它音频功放）音频输出端。让扩音机播放歌曲，调整扩音机的音量键，使输出信号较强，便可听到喇叭发声唱歌。 3.3 演示动圈式话筒和动圈式喇叭的互逆现象 用导线直接把自制的动圈式话筒和自制的动圈式喇叭连接起来，拨动话筒的塑料碗，可看到喇叭的塑料碗也跟随振动起来；拨动喇叭的塑料碗，可看到话筒的塑料碗也跟随振动起来。 动圈式话筒和动圈式喇叭的电路结构是相同的，所不同的是动圈式话筒是利用电磁感应现象，把音频振动转化成音频感应电流，即动圈式话筒相当于发电机；而动圈式喇叭是利用磁场对电流的作用，把音频电流转化成音频振动，即动圈式喇叭相当于电动机。所以，动圈式话筒和动圈式喇叭的工作过程是互逆的。
简单的调频无线话筒制作详解
简单的调频无线话筒制作详解 本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。发射半径大于20m，使用一节5号电池，能连续工作较长时间。 一、电路工作原理 调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。 1．音频接收放大电路。 由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。 2．高频振荡调制电路。 由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。发射频率取决于LC谐振回路谐
振频率，调节L或C2的大小即可改变发射频率。 二、元器件选择与自制 选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。 晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。 C2、C3选用高频瓷介电容器。其他元器件无特殊要求。 三、制作 可按以下步骤进行制作： 1. 制作电路板。 整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用
自制9014麦克风电路图(驻极体话筒-高灵敏度麦克风)
自制9014麦克风电路图（驻极体话筒/高灵敏度麦克风） 自制9014麦克风电路图设计一驻极体话筒工作原理：当驻极体膜片遇到声波振动时，就会引起与金属极板间距离的变化，也就是驻极体振动膜片与金属极板之间的电容随着声波变化，进而引起电容两端固有的电场发生变化（U＝Q/C），从而产生随声波变化而变化的交变电压。由于驻极体膜片与金属极板之间所形成的电容容量比较小（一般为几十波法），因而它的输出阻抗值（XC=1/2fC）很高，约在几十兆欧以上。这样高的阻抗是不能直接与一般音频放大器的输入端相匹配的，所以在话筒内接入了一只结型场效应晶体三极管来进行阻抗变换。通过输入阻抗非常高的场效应管将电容两端的电压取出来，并同时进行放大，就得到了和声波相对应的输出电压信号。驻极体话筒内部的场效应管为低噪声专用管，它的栅极G和源极S之间复合有二极管VD，参见图1（b）所示，主要起抗阻塞作用。由于场效应管必须工作在合适的外加直流电压下，所以驻极体话筒属于有源器件，即在使用时必须给驻极体话筒加上合适的直流偏置电压，才能保证它正常工作，这是有别于一般普通动圈式、压电陶瓷式话筒之处。 外形和种类：常用驻极体话筒的外形分机装型（即内置式）和外置型两种。机装型驻极体话筒适合于在各种电子设备内部安装使用。常见的机装型驻极体话筒形状多为圆柱形，其直径有6mm、9.7mm、10mm、10.5mm、11.5mm、12mm、13mm多种规格；引脚电极数分两端式和三端式两种，引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。如按体积大小分类，有普通型和微型两种。 工作电压：Uds1.5~12V，常用的有1.5V，3V，4.5V三种 工作电流：Ids0.1~1mA之间 输出阻抗：一般小于2K（欧姆） 灵敏度：单位：伏/帕，国产的分为4档，红点（灵敏度最高）黄点，蓝点，白点（灵敏度最低） 频率响应：一般较为平坦
麦克风的制作方法
麦克风的制作方法 麦克风的制作可以分为传统式麦克风和电容式麦克风两种类型。传统式麦克风通常是利用磁性原理工作，而电容式麦克风则是利用电容原理工作。以下将分别介绍这两种麦克风的制作方法。 1. 传统式麦克风的制作方法： 传统式麦克风通常采用的是磁动圈麦克风，它是通过电磁感应原理将声音转化为电信号。它的制作方法如下： 材料准备： - 铜线 - 磁性材料（如磁铁） - 软铁或钢圈 - 音频插头 - 喇叭放大器或接收器 步骤： 1. 准备一个小型的软铁或钢圈，使其成为麦克风的外形。 2. 在这个铁圈上绕上2-3层铜线，形成一个小型的线圈。铜线的一端连接到一个音频插头上，并将另一端暂时悬空。 3. 在铁圈的底部附近放置一个磁铁（或其他磁性材料），使其与线圈保持一定的
距离。 4. 通过音频插头将麦克风连接到一个喇叭放大器或接收器上。 5. 当外部声音作用于麦克风时，声音的振动将使得线圈在磁场中产生变化，从而在线圈两端产生出电压。这个电压信号即为麦克风的输出信号。 这种传统式麦克风虽然制作较为简单，但输出信号的质量和灵敏度相对较低，对于声音的捕捉和传输有一定的限制。 2. 电容式麦克风的制作方法： 电容式麦克风通常较为复杂，但在音频捕获和传输方面具有更高的质量和灵敏度。下面是一种简单的电容式麦克风制作方法： 材料准备： - 金属薄膜（如金属箔） - 电容板（如塑料或金属板） - 电容帽或隔片 - 电容器 - 放大器或接收器 步骤： 1. 准备一个金属薄膜，如金属箔，将其剪裁成所需的形状，可选择圆形或其他
形状。这个金属薄膜将充当麦克风的振动膜。 2. 准备一个电容板，可以是塑料板或金属板，将金属薄膜粘贴或固定在电容板上，并确保它们之间有一定的距离。 3. 在金属薄膜与电容板之间形成一个电容间隙，可以使用电容帽或隔片固定间隙的大小。 4. 将电容器连接到电容板上的金属薄膜，在这个过程中可以添加电阻和电容以优化音质和灵敏度。 5. 通过放大器或接收器将麦克风连接到音频输入设备上。 6. 当外部声音作用于麦克风时，由于振动膜的变化，电容板与金属薄膜之间的电容值也会随之变化。这个变化的电容量通过放大器传递到音频输入设备，从而完成声音的捕捉和传输。 电容式麦克风相对于传统式麦克风具有更高的信噪比、更低的失真和更广的频率响应范围，因此在高品质音频录制和放音中被广泛使用。 总结而言，麦克风的制作方法有传统式麦克风和电容式麦克风两种。传统式麦克风主要利用磁性原理，通过线圈在磁场中的变化产生电信号；电容式麦克风则利用电容原理，通过电容器和振动膜之间的电容变化产生电信号。无论是哪种麦克风，制作过程需要一定的专业知识和技术，并且制作的麦克风的性能和质量也会受到制作者的经验和技术水平的影响。
