范德格拉夫起电机工作原理

有刷直流电机原理应用及实用控制方案探讨

有刷直流电机原理应用及实用控制方案探讨时间：2008-11-14 来源：51chaoban 作者：Jenny 点击：476 有刷直流（BDC）电机的工作原理 图1示出的是BDC电机的基本构造。图中画出的组件包括定子、转子、电刷和换向器。定子和转子磁场相互作用驱动电机旋转。有刷直流电机的类型根据电机定子或外壳中磁场的产生方式来划分。根据有刷直流电机的类型，定子磁场可以由永磁铁或定子中的绕组产生。对于后一种情况，定子绕组与转子绕组可以是并行、串行、或混合方式连接。这三种有刷直流电机分别称为并激电动机、串激电动机和复激电动机。 定子产生静止磁场。这一静止磁场围绕在电枢（或称转子）的周围。外加电源激发出电枢磁场。BDC电机轴上还有两个圆弧形的铜片，称为换向片。电机转动时，碳质的电刷在换向器上滑动。这样就可以产生一个与定子的静止磁场相吸引的旋转磁场。电枢和定子绕组中的电流由电池或其它直流电源供给（永磁BDC电机没有定子绕组）。电池（或直流电源）提供恒定的直流电压。电压幅度决定了电机的转速，因此是电池或直流电源是一个线性激励源。改变BDC电机速度的最有效方式是采用脉宽调制（PWM）技术。PWM技术是以固定的频率开关恒压源。改变PWM信号的脉冲宽度可以调节电机的速度。脉冲高低电平间的比例称为PWM信号的占空比。直流电池电平的幅度等于PWM信号的平均幅度。 应用实例：单片机/电机控制实例 单片机设计中带有内建的外设，因此只需要最少量的外部元器件就可以容易地实现BDC电机的速度和方向控制。选用的单片机带有内建的外设，只需要最少量的外部元器件就可以容易地实现BDC电机的速度和方向控制。这款单片机的两大特点对于BDC电机控制非常有用。首先，片上内建有增强捕获/比较/PWM（ECCP）模块，当配置为全桥模式时，可以提供直接驱动H桥电路所需要的PWM信号。H桥电路可以为电机提供双向电流驱动。第二个非常适合电机控制器的特点是可以产生频率高达31.2 kHz的8位PWM信号。对于电机控制应用来说，这一点很重要，因为低于20 kHz的频率会导致电机产生人听觉范围内的噪声。不需要增加任何外部时钟源，可以提供高于听觉频率的8位分辨率。为了获得高出听觉频率范围的频率，此前的单片机需要在运行时降低PWM的分辨率。与其它具备ECCP的单片机相比，它体积小且成本效率高。利用片上

直流电机工作原理

第二章 直流电机 2．1 概述 2.1.1 直流电机的工作原理 首先，复习e=B δlv 公式，说明e 正比于B δ。结合图2.1解释v=2πRn/60 （m/s ， n (r/min)）; 机械角速度Ω=v/R=2πn /60 ( r/s); 电角速度ω=p Ω=p2πn/60 (rad/s) （记下来）；导体或线圈。 将直流电机的简单工作原理图结构介绍清楚。包括：N 、S 磁极和A 、B 电刷静止，换向片、线圈（导体）以及电枢逆时针旋转。将其抽象成一个平面图。 假设磁力线进入磁极为正方向，离开磁极的磁通方向为负。得气隙磁密在空间得分布曲线 B δ(θ)(0≤θ=ωt ≤2π)。进而得到导体电势e(ωt)和线圈电势e AB (ωt)。 经过合理的多个线圈均匀分布设计，按照一定规律连接起来就组成电枢绕组，便可以获得近似直流电动势。 工作原理： （1） 发电机：电枢绕组中感应的交变电势，依靠换向器的换向作用，利用静止 的电刷把同一磁极 下导体电势引出，变为直流电势输出。（发电机惯例） （2） 电动机：通过电刷和换向器的共同作用，使得同磁极下的导体边流过的电 流方向不变，导体 受力方向不变，进而产生方向恒定的电磁转矩，使电机连续转动。 结论：（1）电机内部（电刷为界），线圈中产生的感应电势、流过的电流是交流量。 （2）电机外部（电刷两端），电动机运行外加直流电；发电机运行输出直流电 （3） 从原理上讲，同一台电机既可以作电动机运行又可以作发电机运行，是可逆的。 （4）电动机惯例 发电机惯例 i i u Motor u Generator

2．1．2 直流电机的主要结构部件 定子——起机械支撑，产生磁场的作用 机座、端盖、电刷、 轴承 直流电机结构 气隙——耦合磁场 转子——产生电磁转矩、产生感应电势 电枢铁心和电枢绕组 换向器、转轴、风扇 2．1．3 直流电机的额定值 额定值：指电机正常运行时各物理量的数值。此时亦称电机满载运行。否则为欠载或过载 额定功率：指输出功率W, kW 。 发电机P N =U N I N 电动机P N =ηU N I N 额定电压U N (V)， 额定电流I N (A)， 额定励磁电压U fN (V)， 额定励磁电流I fN (A)， 额定转速n N (r/min)

静电的起电机原理及其防治的方法

静电的起电机道理及其防治的方法 不知道诸位能否有过这样的阅历，当你用手去触摸一个金属物体的时辰，手感到猛的麻了一下。对，是静电。试想一下，假如此刻您触摸的不是其余的东西，而是您的CPU,内存能够是硬盘甚么的，呵呵，怎么样,不止是手麻了一下吧? 静电在咱们的保存中大约说是无处不在。着实早在公元前600年，希腊的Thales就已经发明并记载了静电，只无非在那个时辰人们称之为“鬼火”罢了。跟着光阴的推移，此刻，人们进入了一个数字化的全国里，各式各式的电子配备充斥在各个范围，尤其是在PC高度遍及的神童。咱们知道，共计机搜罗有大量的微功耗、低电平、高集成度、高电磁活络度的电路和元器件，以是，共计机是最简单受到静电损害的电子配备之一。 在探求静电对共计机的损害畴前，笔者以为有重要对静电的起电机理做一下简单的陈诉。物体的静电带电景象也叫静电起电，按照伏特——赫姆霍兹假说，大约把静电起电机理分为打仗、连系、抵触三个进程。而咱们平日保存中所碰见的静电景象也绝大荣华是固体和固体的打仗——连系起电。它的起电现实主假如指固体和固体之间的打仗——连系起电机理，即是指两种差别的固体亲密打仗、连系明日，将带上标记类似、电量相等的电荷，撤消固体和固体打仗——连系起电外，还有剥离起电、团结起电、电解起电等等。 共计机在使用进程中能在元器件外表积聚大量的静电电荷。最榜样的即是浮现器在使用事后用手去触摸浮现屏幕就会发生猛烈的静电放电景象，这即是浮现器屏幕上的电荷和咱们人体上所带异号电荷发生中和时所发作的静电放电景象，至于静电放电的定义，这里就不再论述，乘兴致的读者大约自行查阅质料。因为静电放电进程是电位、电流随机瞬时变动的电磁辐射，以是，不论是放电能量较小的电晕放电，仍是放电能量较大的火款式放电，都大约发作电磁辐射。而咱们在后头已经提到共计机自己搜罗有大量的高电磁活络度的电路以及元器件，以是，在使用进程中假如碰到静电放电景象(ESP)，泛起的终于是不成猜想的。静电放电景象对共计机的损害可分为硬性损伤和软性损伤，硬性损伤即是指因为ESP过于强烈而导致的如显卡、CPU、内存等电磁活络度很高的元器件被击穿，从而无奈正常任务以至彻底报废。静电放电所组成的硬性损伤的破欠安程度主要取决于静电放电的能量及元器件的静电减速度，也和损害源和减速器件之间的能量耦合方法，彼此地位无关。软性损伤则是指因为静电放电时发作的电磁干扰(其电磁脉冲频谱可达Mhz～Ghz)组成的存储器内部存储过错、比特数位移位，从而发作如死机、非法操作、文件丢失、硬盘欠安道发作等隐性过错，绝对硬性损伤，它更难被发明。 如何解除静电损害是财富范围十分重要的一个课题。而为了咱们的爱机，咱们也要奋力的解除机器上的静电。起首，要解除咱们自己的静电。静电具有电压高、电场强的特性，在枯燥的低温状况下对地绝缘良好的人在脱衣服时，人体就带有数万伏的电压。有人曾经做过执行，当一个人私家在覆盖有PVC薄膜的椅子顶面疾速地坐下站立明日，他身体上所带静电电压为18Kv。这已经远远的凌驾了共计机芯片所能遭受的抗静电放电的耐压值。分外是当人体对地泄露电阻越大(如穿绝缘鞋底或地面绝缘)人体静电越简单积聚，组成较高的人体静电电位，这时人体的静电放电和静电损害就愈易发生。解除人体静电很简单，只要用手摸一下大地或和大地相连的导体就能监禁掉身体上的静电。而共计机上的静电如何迷失?静电迷失的末端毕竟是OK正负电荷的中和，OK静电迷失的路径主要有两条：一是经由空气，使物体上的电荷和大气中的异号电荷中和，另外一条即是经由带电体自己和大地相连的物体的传导感化使电荷向大地泄露，和大地中的异号电荷发生中和，又称静电接地。说到这里各人可要留心了，尤其是保具备城市里居住在楼房上的朋友，请看：根据我国无关标准(JXB110-91,GJB2527-95)和文献对静电接地做了严厉的定义：所谓的静电接地是指物体经由导电，防静电质料或其余制品和大地在电气上牢靠连接，确保静电导体和大地的电位相近。好了，看看你自己所接的地线吧(没接的朋友就不用看了)合适国标吗?着实在静电学上，即是对静电接地的方法及用料申请也是有着严厉的规定，比喻规定接地装置要有接地体，接地干线和接地支线组成，并对接地质料的长度，宽度都有很严厉的规定，但对于我等DIYer来说，假如按照那些标准来OK接地的话，估计有点儿不太现实，咱们只能敷衍了事了。一根铁丝即是咱们最好的质料，具体的接中央法我就不在这里频频了。

直流电机调速器的工作原理

一、什么是直流调速器? 直流调速器就是调节直流电动机速度的设备, 由于直流电动机具有低转速大力矩的特点,是交流电动机无法取代的, 因此调节直流电动机速度的设备—直流调速器,具有广阔的应用天地。 二、什么场合下要选择使用直流调速器? 下列场合需要使用直流调速器: 1．需要较宽的调速范围。 2. 需要较快的动态响应过程。 3. 加、减速时需要自动平滑的过渡过程。 4. 需要低速运转时力矩大。 5. 需要较好的挖土机特性，能将过载电流自动限止在设定电流上。 以上五点也是直流调速器的应用特点。 三、直流调速器应用: 直流调速器在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医设备、通讯设备、雷达设备、卫星地面接受系统等行业广泛应用。 四、直流调速器工作原理简单介绍： 直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。 五、直流电机的调速方案一般有下列3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。 最常用的是调压调速系统，即1（改变电枢电压）. 六、一种模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。该调速器体积小、重量轻，可单独使用也可直接安装在直流电机上构成一体化直流调速电机，可具有调速器所应有的一切功能。

直流电机工作原理

第二章直流电机的基本结构和运行分析 直流电机是电能和机械能相互转换的旋转电机之一。将机械能转换为直流电能的电机称为直流发电机；将直流电能转换为机械能的电机称为直流电动机。直流发电机可作为各种直流电源；直流电动机具有宽广的调速范围，较强的过载能力和较大的起动转矩等特点，广泛应用于对起动和调速要求较高的生产机械，如电力机车、内燃机车、工矿机车、城市电车、电梯、轧钢机等的拖动电机。 本章介绍直流电机的工作原理和基本结构；分析直流电机的磁路系统、电路系统和电磁过程；导出感应电势和电磁转矩的一般计算方法；得出直流电机在不同运行状态的各种平衡方程式和运行特性。 第一节直流电机基本工作原理 直流电机是直流发电机和直流电动机的总称。直流电机具有可逆性，既可作直流发电机使用，也可作直流电动机使用。作直流发电机使用时，将机械能转换成直流电能输出；作直流电动机使用时，则将直流电能转换成机械能输出。 一、直流电机的模型结构 图2—1所示为一台直流电机简单模型图。N、S为定子上固定不动的两个主磁极，主磁极可以采用永久磁铁，也可以采用电磁铁，在电磁铁的励磁线圈上通以方向不变的直流电流，便形成一定极性的磁极。 图2-1 直流发电机工作原理

在两个主磁极N 、S 之间装有一个可以转动的、由铁磁材料制成的圆柱体，圆柱体表面嵌有一线圈（称为电枢绕组），线圈首末两端分别连接到两个弧形钢片（称为换向片）上。换向片之间用绝缘材料构成一整体，称为换向器，它固定在转轴上（但与转轴绝缘），随转轴一起转动，整个转动部分称为电枢。为了接通电枢内电路和外电路，在定子上装有两个固定不动的电刷A 和B ，并压在换向器上，与其滑动接触。 二、直流发电机的工作原理 1.感应电势的产生 当直流发电机的电枢被原动机拖动，并以恒速ｖ逆时针方向旋转时，如图2－2(a)所示，线圈两个有效边ab 和cd 将切割磁力线，而感应产生电势ｅ。其方向用右手定则确定，导体ab 位于N 极下，导体cd 位于S 极下，产生电势方向分别为b →a ，d →c 。若接通外电路，电流从换向片1→A →负载→B →换向片2。电流从电刷A 流出，具有正极性，用“＋”表示；从电刷B 流入，具有负极性，用“一”表示。 当电枢转到90o 时，线圈有效边ab 和cd 转到N 、S 极之间的几何中心线上，此处磁密为零，故这一瞬时感应电势为零。 当电枢转到180o 时，导体ab 和cd 及换向片1、2位置互换，如图2-1(b)所示。导体加位于S 极下，导体cd 位于Ｎ极下，线圈两个有效边产生的感应电势方向分别为a →b ，c →d ，电势方向恰与开始瞬时相反。外电路中流过的电流从换向片2→A →负载→B →换向片1。由此可见，电刷A(B)始终与转到N(S)极下的有效边所连接的换向片接触，故电刷极性始终不变A 为“＋”，B 为“―”。 由以上分析可知，线圈内部为一交变电势，但电刷引出的电势方向始终不变，为一单方向的直流电势。 2.电势的波形 根据电磁感应定律，每根导体产生的感应电势ｅ为： Lv B e X = （V ） （2-1） 式中x B ——导体所在位置的磁通密度（T ）； L ——导体切割磁力线的有效长度（ｍ）； v ——导体切割磁力线的线速度（ｍ/ｓ）。 要想知道电势的波形，先得找出磁密的波形，前已设电枢以恒速v 旋转，v=常数，L 在电机中不变，则x B e ∝，即导体电势随时间的变化规律与气隙磁密的分布规律相同。设想将

永磁无刷直流电动机的基本工作原理

永磁无刷直流电动机的基本工作原理 无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。 1. 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。 无刷直流电动机的原理简图如图一所示： 永磁无刷直流电动机的基本工作原理 主电路是一个典型的电压型交-直-交电路，逆变器提供等幅等频5-26KHZ调制波的对称交变矩形波。 永磁体N-S交替交换，使位置传感器产生相位差120°的U、V、W方波，结合正/反转信号产生有效的六状态编码信号：101、100、110、010、011、001，通过逻辑组件处理产生T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，这样转子每转过一对N-S极，T1-T6功率管即按固定组合成六种状态的依次导通。每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电角度，转子跟随定子磁场转动相当于60°电角度空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码，新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电角度，如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。 2. 无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处，电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组。 由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流-转矩特性。 电动机的转矩正比于绕组平均电流： Tm=KtIav （N·m） 电动机两相绕组反电势的差正比于电动机的角速度： ELL=Keω （V） 所以电动机绕组中的平均电流为： Iav=（Vm-ELL）/2Ra （A） 其中，Vm=δ·VDC是加在电动机线间电压平均值，VDC是直流母线电压，δ是调制波的占空比，Ra为每相绕组电阻。由此可以得到直流电动机的电磁转矩： Tm=δ·（VDC·Kt/2Ra）-Kt·（Keω/2Ra） Kt、Ke是电动机的结构常数，ω为电动机的角速度（rad/s），所以，在一定的ω时，改变占空比δ，就可以线性地改变电动机的电磁转矩，得到与他励直流电动机电枢电压控制相同的控制特性和机械特性。

开关磁阻电机工作原理及其驱动系统

开关磁阻电机工作原理及其驱动系统 开关磁阻电机 Switched Reluctance Drivesystem, SRD 开关磁阻电机驱动系统(Switched Reluctance Drive system, SRD)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，起动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率范围内都具有高输出和高效率而且有很好的容错能力。这使得SR电机驱动系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。 SR电机是一种机电能量转换装置。根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能——电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能——发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。 开关磁阻电机的发展概况和发展趋势 “开关磁阻电机(Switched reluctance motor)”一词源见于美国学者 S.A.Nasarl969年所撰论文，它描述了这种电机的两个基本特征：①开关性——电机必须工作在一种连续的开关模式，这是为什么在各种新型功率半导体器件可以获得后这种电机才得以发展的主要原因；②磁阻性——它是真正的磁阻电机，定、转子具有可变磁阻磁路，更确切地说，是一种双凸极电机。开关磁阻电机的概念实际非常久远，可以追溯到19世纪称为“电磁发动机”的发明，这也是现代步进电机的先驱。在美国，这种电机常常被称为“可变磁阻电机(variable reluctance motor, VR电机)”一词, 但是VR电机也是步进电机的一种形式，容易引起混淆。有时人们也用“无刷磁阻电机(Brushless reluctance motor)”一词，以强调这种电机的无刷性。“电子换向磁阻电机(Electronically commutated reluctance motor)”一词也曾采用，从工作原理来看，甚至比“开关磁阻”的说法更准确—些，但也容易与电子换向的水磁直流电机相混淆。毫无疑问，正是由于英国 P．J．Lawrenson教授及其同事们的杰出贡献，赋予了现代SR电机新的意义，开关磁阻电机一词也因此逐渐为人们所接受和采用。 从电机结构和运行原理上看，SR电机与大步距角的反应式步进电机十分相似，因此有人将SR电机看成是一种高速大步距角的步进电机。但事实上，两者是有本质差别的，这种差别体现在电机设计、控制方法、性能特性和应用场合等方面，见表11-1。

直流无刷电机工作原理

直流无刷电机工作原理 直流电机简介 无刷直流电机（BLDC）是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。 工作原理 直流电机里边固定有环状永磁体，电流通过转子上的线圈产生安培力，当转子上的线圈与磁场平行时，再继续转受到的磁场方向将改变，因此此时转子末端的电刷跟转换片交替接触，从而线圈上的电流方向也改变，产生的洛伦兹力方向不变，所以电机能保持一个方向转动。 直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。 感应电动势的方向按右手定则确定（磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向）。 导体受力的方向用左手定则确定。这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。 无刷电机优缺点 直流电动机具有快速响应，大起动转矩，从零速到额定转速，额定转矩可提供的性能，但直流电机的优点也是它的缺点，因为DC额定负载机密生产性能不断转移的时刻，电枢与转子磁场须保持恒定90度，这将用刷子和换向器。碳刷，换向器，继而引发电机，碳粉，所以除了元件造成损害的，有限的场合使用。交流无碳刷及整流子，免维护，可靠，应用范围广，但直流电机马达的特点，实现同等性能的必须使用复杂的控制得以实现。今天，功率半导体开关频率成分的快速发展，加快了许多，提升驱动电机的性能。微处理器的速度也越

无刷直流电机工作原理详解

无刷直流电机工作原理详解 日期: 2014-05-28 / 作者: admin / 分类: 技术文章 1. 简介 本文要介绍电机种类中发展快速且应用广泛的无刷直流电机（以下简称BLDC）。BLDC被广泛的用于日常生活用具、汽车工业、航空、消费电子、医学电子、工业自动化等装置和仪表。顾名思义，BLDC不使用机械结构的换向电刷而直接使用电子换向器，在使用中BLDC相比有刷电机有许多的优点，比如： 能获得更好的扭矩转速特性； 高速动态响应； 高效率； 长寿命； 低噪声； 高转速。 另外，BLDC更优的扭矩和外形尺寸比使得它更适合用于对电机自身重量和大小比较敏感的场合。 2. BLDC结构和基本工作原理 BLDC属于同步电机的一种，这就意味着它的定子产生的磁场和转子产生的磁场是同频率的，所以BLDC并不会产生普通感应电机的频差现象。BLDC中又有单相、2相和3相电机的区别，相类型的不同决定其定子线圈绕组的多少。在这里我们将集中讨论的是应用最为 广泛的3相BLDC。 2.1 定子 BLDC定子是由许多硅钢片经过叠压和轴向冲压而成，每个冲槽内都有一定的线圈组成了绕组，可以参见图2.1.1。从传统意义上讲，BLDC的定子和感应电机的定子有点类似，不过在定子绕组的分布上有一定的差别。大多数的BLDC定子有3个呈星行排列的绕组，每 个绕组又由许多内部结合的钢片按照一定的方式组成，偶数个绕组分布在定子的周围组成了偶数个磁极。

BLDC的定子绕组可以分为梯形和正弦两种绕组，它们的根本区别在于由于绕组的不同连接方式使它们产生的反电动势（反电动势的相关介绍请参加EMF一节）不同，分别呈现梯形和正弦波形，故用此命名了。梯形和正弦绕组产生的反电动势的波形图如图2.1.2和图 2.1.3所示。

三相无刷直流电机系统结构及工作原理

三相无刷直流电机系统结构及工作原理

图2.3 直流无刷电动机的原理框图位置传感器在直流无刷电动机中起着测定转子磁极位置的作用，为逻辑开关电路提供正确的换相信息，即将转子磁钢磁极的位置信号转换成电信号，然后去控制定子绕组换相。位置传感器种类较多，且各具特点。在直流无刷电动机中常见的位置传感器有以下几种：电磁式位置传感器、光电式位置传感器、磁敏式位置接近传感器【3】。 2.4基本工作原理 众所周知，一般的永磁式直流电动机的定子由永久磁钢组成，其主要的作用是在电动机气隙中产生磁场。其电枢绕组通电后产生反应磁场。其电枢绕组通电后产生反应磁场。由于电刷的换向作用，使得这两个磁场的方向在直流电动机运行的过程中始终保持相互垂直，从而产生最大转矩而驱动电动机不停地运转。直流无刷电动机为了实现无电刷换相，首先要求把一般直流电动机的电枢绕组放在定子上，把永磁磁钢放在转子上，这与传统直流永磁电动机的结构刚好相反。但仅这样做还是不行的，因为用一般直流电源给定子上各绕组供电，只能产生固定磁场，它不能与运动中转子磁钢所产生的永磁磁场相互作用，以产生单一方向的转矩来驱动转子转动。所以，直流无刷电动机除了由定子和转子组成电动机本体以外，还要由位置传感器、控制电路以及功率逻辑开关共同构成的换相装置，使得直流无刷电动机在运行过程中定子绕组所产生的的磁场和转动中的转子磁钢产生的永磁磁场，在空间始终保持在（π/2）rad左右的电角度。 2.5无刷直流电机参数 本系统采用的无刷电机参数 ·额定功率：100W ·额定电压：24V（DC） ·额定转速：3000r/min ·额定转矩：0.23N?m ·最大转矩：0.46N?m ·定位转矩：0.01N?m ·额定电流：4.0A

开关磁阻电机驱动系统的运行原理及应用

开关磁阻电机驱动系统的运行原理及应用（二） （低轴阻发电机参考资料） 1 引言 开关磁阻电机驱动系统(SDR)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，启动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率访问内都具有高输出和高效率而且有很好的容错能力。这使得SR电机系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。 SR电机是一种机电能量转换装置。根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能—电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能—发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。本文将从SR电机电动和发电运行这两个角度阐述SR电机的运行原理。 2 电动运行原理 2.1 转矩产生原理 控制器根据位置检测器检测到的定转子间相对位置信息，结合给定的运行命令(正转或反转)，导通相应的定子相绕组的主开关元件。对应相绕组中有电流流过，产生磁场;磁场总是趋于“磁阻最小”而产生的磁阻性电磁转矩使转子转向“极对极”位置。当转子转到被吸引的转子磁极与定子激磁相相重合(平衡位置)时，电磁转矩消失。此时控制器根据新的位置信息，在定转子即将达到平衡位置时，向功率变换器发出命令，关断当

前相的主开关元件，而导通下一相，则转子又会向下一个平衡位置转动;这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的同转向的电磁转矩，使转子在一定的转速下连续运行;再根据一定的控制策略控制各相绕组的通、断时刻以及绕组电流的大小，就可使系统在最隹状态下运行。 图1 三相sr电动机剖面图 从上面的分析可见，电流的方向对转矩没有任何影响，电动机的转向与电流方向无关，而仅取决于相绕组的通电顺序。若通电顺序改变，则电机的转向也发生改变。为保证电机能连续地旋转，位置检测器要能及时给出定转子极间相对位置，使控制器能及时和准确地控制定子各相绕组的通断，使srm能产生所要求的转矩和转速，达到预计的性能要求。 2.2 电路分析

(静电起电原理)静电起电机

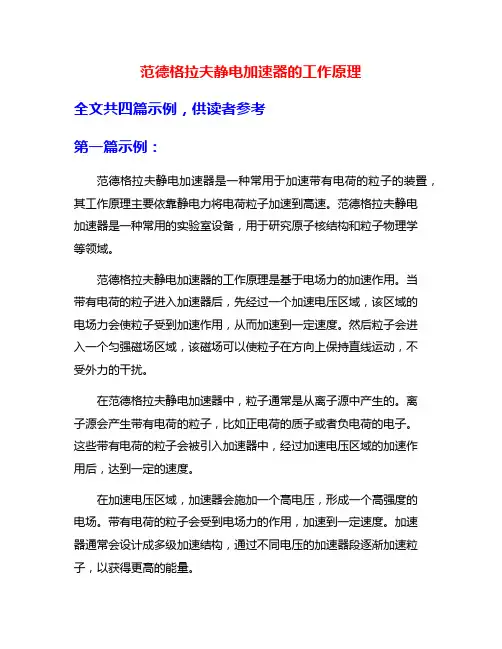

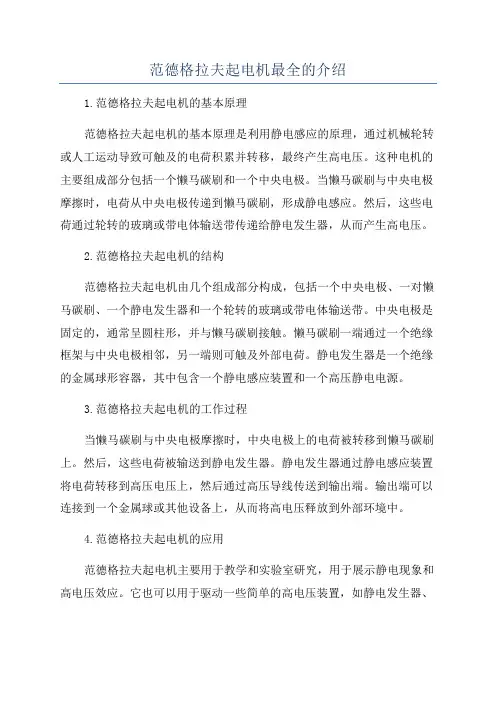

范德格拉夫起电机工作原理 我们大多数人都见过这个能让人们的头发直立的、称作范德格拉夫起电机的设备。该设备看起来就像一个安装在底座上的大铝球，您可以从下图中看到它的效果。 Photo courtesy -->约翰·兹维萨和他的儿子近距离体验范德格拉夫起电机！ 您是否曾经想知道这个设备到底是什么、它是如何工作的、发明它的目的是什么以及您自己如何制作一台这样的设备？当然，它不是为了让人们的头发直立而发明的……或者，您是否曾经在干燥的冬日里拖着赤足走过地毯，然后在碰到某个金属物体时受到从未有过的电击？您是否曾想了解静电和静电贴纸的奥秘？ 如果您曾思考过上述任一问题，那么本文将为您提供完美的答案。在本篇博闻网文章中，我们将对范德格拉夫起电机和静电进行一般性的讨论。您甚至将学会如何制作自己的范德格拉夫起电机！ 要了解范德格拉夫起电机以及它的工作方式，您需要了解静电。我们几乎全都熟悉静电，因为我们能在冬天看到并感觉到它。在干燥的冬日，静电能够在我们的身体中累积，并且使电火花从我们的身体跳到金属物体或其他人的身体上。当电火花跳跃时，我们能够看到、感觉到它，并听到电火花的声音。 词根英语中“electron”（电子）一词来自于希腊语中意思为amber（琥珀）的单词！

在科学课上，您还可能用静电做过一些实验。例如，如果您用丝绸摩擦玻璃棒或用毛线摩擦琥珀，那么玻璃和琥珀将产生静电荷，能够吸引小的纸片或塑料。 要了解在身体或玻璃棒产生静电荷时发生了什么事情，您需要了解组成我们日常所见之万物的原子。所有物质都由原子组成，原子本身由带电粒子组成。原子具有由中子和质子组成的原子核。它们还具有由电子组成的“外壳”。通常，物质呈电中性，这意味着电子和质子的数量相等。如果原子具有的电子数超过质子数，则原子带负电。如果它的质子数超过电子数，则带正电。 一些原子保持电子的能力比其他原子强。物质保持电子能力的强弱决定了它在摩擦电序中的位置。如果一种材料在与其他材料接触时更容易放弃电子，则它在摩擦电序中具有更高的正电性。如果一种材料在与其他材料接触时更容易“捕获”电子，则它在摩擦电序中具有更高的负电性。 下表显示了您可以在家中找到的许多材料的摩擦电序。摩擦电序中的正电性材料位于顶部，负电性材料位于底部： 人手（尽管通常过于潮湿）极强正电性 兔皮 玻璃 人的头发 尼龙 毛线 毛皮 铅 丝绸 铝 纸 棉花 钢电中性 木头 琥珀 硬橡胶 镍、紫铜 黄铜、银 金、铂

直流电机工作原理和有刷直流电机的模型建立

直流电机工作原理和有刷直流电机的模型建立 一、直流电机的基本结构 直流电机可概括地分为静止和转动两大部分。静止部分称为定子；转动部分称为转子。定、转子之间由空气隙分开，如图。 图a所示为直流电机结构，图b所示为直流电机剖面图。 1. 定子部分 定子由主磁极、换向极、机座和电刷装置等组成。 (1)主磁极它的作用是产生恒定的主极磁场，由主磁极铁心和套在铁心上的励磁绕组组成。 (2)换向极换向极的作用是消除电机带负载时换向器产生的有害火花，以改善换向。 (3)机座机座的作用有两个，一是作为各磁极间的磁路，这部分称为定子磁轭；二是作为电机的机械支撑。 (4)电刷装置其作用，一是使转子绕组能与外电路接通，使电流经电刷输入电枢或从电枢输出；二是与换向器相配合，获得直流电压。 2. 转子部分

转子是直流电机的重要部件。由于感应电势和电磁转矩都在转子绕组中产生．是机械能与电能相互转换的枢纽，因此称作电枢。电枢主要包括电枢铁心、电枢绕组、换向器等。另外转子上还有风扇、转轴和绕组支架等部件。 （1）电枢：铁心电枢铁心的作用有两个，一是作为磁路的一部分，二是将电枢绕组安放在铁心的槽内。 （2）电枢绕组：电枢绕组的作用是产生感应电势和通过电流，使电机实现机电．能量转换它由许多形状完全相同的线圈按一定规律连接而成。每一线圈的两个边分别嵌在包枢铁心的槽里，线圈的这两个边也称为有效线圈边。 （3）换向器：换向器又称整流子，在直流电动机中，是将电刷上的直流电流转换为绕组内的交变电流，以保证同一磁极下电枢导体的电流方向不变，使产生的电磁转矩恒定；在直流发电机中，是将绕组中的交流感应电势转换为电刷上的直流电势，所以换向器是直流电机中的关键部件。 换向器由许多鸽尾形铜片（换向片）组成。 换向片之间用云母片绝缘，电枢绕组每一个线圈 的两端分别接在两个换向片上，换向器的结构如 图1-2所示。 直流电机运行时在电刷与换向器之间往往会 产生火花。微弱的火花对电机运行并无危害，若 换向不良，火花超过一定程度，电刷和换向器就 会烧坏，使电机不能继续运行。 此外，在静止的主磁极与电枢之间，有一空气隙，它的大小和形状对电机的性能影响很大。空气隙的大小随容量不同而不同。空气隙虽小，但由于空气的磁阻较大，因而在电机磁路系统中有着重要的影响。

开关磁阻电动机原理

开关磁阻电动机原理 Switched Reluctance Motor 开关磁阻电动机（SR）是近些年发展的新型调速电机，结构简单结实、调速范围宽且性能好，现已广泛用在仪器仪表、家电、电动汽车等领域。 下面通过一个开关磁阻电动机原理模型来介绍工作原理。 双凸极结构 磁阻电机的定子铁芯有六个齿极，由导磁良好的硅钢片冲制后叠成，见下图。 磁阻电机定子铁芯 磁阻电机的转子铁芯有四个齿极，由导磁良好的硅钢片冲制后叠成，见下图。 磁阻电机转子铁芯

与普通电机一样，转子与定子直接有很小缝隙，转子可在定子内自由转动，见下图。 双凸极结构的定子铁芯与转子铁芯 由于定子与转子都有凸起的齿极，这种形式也称为双凸极结构。在定子齿极上绕有线圈（定子绕组），是向电机提供工作磁场的励磁绕组。 定子铁芯上有励磁绕组 在转子上没有线圈，这是磁阻电机的主要特点。在讲电动机工作原理时常用通电导线在磁场中受力来解释电动机旋转的道理，但磁阻电机转子上没有线圈，也无“鼠笼”，那是靠什么力推动转子转动呢？磁阻电动机则是利用磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用齿极间的吸引

力拉动转子旋转。 三相6/4结构工作原理 下面通过图示来说明转子的工作原理，下面是磁阻电动机的正视图，定子六个齿极上绕有线圈，径向相对的两个线圈连接在一起（标有紫色圆点的线端连接在一起），组成一“相”，该电机有3相，结合定子与转子的极数就称该电机为三相6/4结构。在下图标注的A相、B相、C相线圈仅为后面分析磁路带来方便，并不是连接普通的三相交流电。 磁阻电机励磁绕组分布图 在下面有一组磁阻电动机运转原理动画的截图，从中我们将看到磁阻电动机是如何转动起来的。A 相、B相、C相线圈由开关控制电流通断，图中红色的线圈是通电线圈，黄色的线圈没有电流通过；通过定子与转子的深蓝色线是磁力线；约定转子启动前的转角为0度。 从左面图起，A相线圈接通电源产生磁通，磁力线从最近的转子齿极通过转子铁芯，磁力线可看成极有弹力的线，在磁力的牵引下转子开始异时针转动；中间图是转子转了10度的图，右面图是转到20度的图，磁力一直牵引转子转到30度为止，到了30度转子不再转动，此时磁路最短。

无刷直流电机的组成及工作原理

无刷直流电机的组成及工作原理 2.1 引言 直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。下文从无刷直流电动机的三个部分对其发展进行分析。 2.2 无刷直流电机的组成 2.2.1 电动机本体 无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。 目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。该类型电机正处于研究开发阶段。 2.2.2 电子换相电路 控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。控制电路最初采用模拟电路，控制比较简单。如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。 驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。驱动电路由大功率开关器件组成。正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。随着电力电子技术的飞速发展，出现了全控型的功率开关器件，其中有可关断晶体管（GTO）、电力场效应晶体管（MOSFET）、金属栅双极性晶体管IGBT 模块、集成门极换流晶闸管（IGCT）及近年新开发的电子注入增强栅晶体管（IEGT）。随着这些功率器件性能的不断提高，相应的无刷电动机的驱动电路也获得了飞速发展。目前，全控型开关器件正在逐渐取代线路复杂、体积庞大、功能指标低的普通晶闸管，驱动电路已从线性放大状态转换为脉宽调制的开关状态，相应的电路组成也由功率管分立电路转成模块化集成电路，为驱动电路实现智能化、高频化、小型化创造了条件。 2.2.3 转子位置检测电路

开关磁阻电机的基本了解

开关磁阻电机的基本学习内容 1 开关磁阻电机的基本原理以及结构 开关磁阻电动机(Switched Reluctance Motor ，简称SRM) 定转子为双凸极结构，铁心均由普通硅钢片叠压而成，其定子极上有集中绕组，径向相对的两个绕组串联构成一相，转子非永磁体，其上也无绕组[1,3]。SRM 的定转子极数必须满足如下约束关系： s r s N =2km N = N + 2k (1-1) 其中，Ns ，Nr 分别为电机定、转子数；m 为电机相数值减1；k 为一常数。以下图1-1所示一个典型四相8/6极SRM 为例，相数为4，因而m=3，取k=1，则Ns=6，Nr=8。m 及k 值越高，越利于高控制性能控制，但相应成本越高，结构越复杂。目前技术较为成熟，发展较为迅速的产品多为三、四相SRM [2]。

图1-1即为一典型四相8/6结构的SRM电机本体及其不对称功率变换器主电路的示意图（图1-1在末尾手画）。为表述清晰，图中仅画出不对称半桥电路的一相，其他各相均与该相相同，并省略了相应的驱动及检测电路。完整的开关磁阻电机调速系统（Switched Reluctance Motor Drive，简称SRD）则由SRM、功率变换器、控制器、位置检测器等四大部分组成，如下图1-2示。 SRM可以认为是同步电机的一个分支，它运行时遵循磁阻最小原理，同步进电机较为类似[2,30]。其具体运行原理如下：首先要保证励磁相的定子凸极和最近的转子凹极中心线不重合，也即初始位移不能位于磁阻最小位置。通以交流电后，经过一个整流桥变为直流电源，当开关S1和S2开通时，AA’相通电励磁，产生一个磁拉力。在该电磁力的轴向分量作用下，产生电磁转矩，凸极转子铁心趋向于旋转到定转子极轴线B-B’与A-A’重合的位置；而电磁力的径向力分量则造成定子的“变形”，这也是产生转矩脉动和电机噪声的根本原因之一。在该过程中电机吸收电能。关断S1和S2，开通BB’相，此时AA’相经续流二极管VD1、VD2将电能回馈给电源，同时BB’相趋向运行到定转子极轴线C-C’与B-B’重合的位置。以此类推，顺次给A→B→C→D相循环励磁，在惯性和轴向力的作用下，转子将一直逆着励磁顺序旋转，从而完成自同步运行。同理若改变励磁顺序为C→B→A→D，则转子沿顺时针方向转动。由此可以看出， SRM与直流电机不同，其运行方向与相电流方向无关，而仅与相绕组通电顺序有关。 图1-2开关磁阻电机调速系统构成

静电感应起电机

静电感应起电机 工作原理 当顺时针摇动转轮上的摇柄时，分开的两个小球之间会有电火花产生，同时会听到噼里啪啦的放电声。这就是感应起电机的放电现象。这样的现象是如何产生的呢?下面我们就介绍一下它的原理。 由于在静电序列中铝排在铜之前，所以在圆盘转动时铝片与电刷上的铜丝摩擦而带上正电荷，铜丝带负电荷。如图:假设刚摩擦时金属铝片S1带电量为Q1，与其在同一直径上的铝片S2带电量为Q2,Q1与Q2有大小之分。如图: (1) 转过90° (2) 转过45° (3) 转过45° (4) 转过45° (5) 转过45° (6) 转过45° (7)当圆盘转过90°时，S1与反面电刷Bˊ相对，此时S2ˊ、S1ˊ分别与S1、S2相对。假设Q1>Q2，由于S1ˊ与S2ˊ之间有电刷连接，会引起自由电子移动，使得S1ˊ带正电荷，S2ˊ带负电荷。 当圆盘再转过45°时，S1、S2分别顺时针转至与电极相接的悬空电刷E2、E1处，并在该处放电使E1、E2带正电荷，这些正电荷又被积聚在莱顿瓶C1、C2中。 当圆盘再转过45°即S1转到与正面电刷B相对应时， S1与S1ˊ相对，S2与 S2ˊ相对，刚经过放电的S1与S2恰好不再带有电荷。S2ˊ带负电使得S2感应带正电，又由于与金属刷上铜丝摩擦也使它带正电，在二者共同作用下S2带上了正电荷;对于S1来说,S1ˊ上的正电荷使其感应带负电荷，由于金属刷的连接作用，S2所带的正电荷会导致电子移动(如图4)使S1带负电，这样，虽然有摩

擦产生的正电荷也会被以上两种作用所产生的负电荷抵消，因此S1还是带负电荷。 圆盘再转过45°时，S1ˊ与S2ˊ恰好分别转到悬空电刷E2ˊ与E1ˊ处。带正电的S1ˊ在E2ˊ处放电后不再带电，E2ˊ上的负电荷被中和使E2ˊ带正电，这些正电荷被莱顿瓶C2积聚到放电叉T2的放电小球上;带负电的S2ˊ在E1ˊ处放电后也不再带电，且E1ˊ上的正电荷被中和使E1ˊ带负电，这些负电荷被莱顿瓶C1积聚到放电叉T1的放电小球上。 如果圆盘又转过45°， S1又与S2ˊ相遇，S2与S1ˊ相遇，且此时S1﹑S2与反面电刷Bˊ相对，S1ˊ﹑S2ˊ分别在E2、E1处放电后不再带电。此时的电荷变化与过程(4)相似, 因此与S1相对的S2ˊ带正电荷, 与S2相对的S1ˊ带负电荷。 当圆盘再转过45°，此时S1﹑S2恰好分别转到悬空电刷E1﹑E2处。S1在E1 处放电使得负电荷被积聚到放电叉T1的放电小球上，S2在，E2处放电使得正电荷被积聚到放电叉T2的放电小球上。之后转动摇柄，电荷的变化情况将重复过程(3)~(7)，由于两盘的逆向旋转，转至与电极相接的悬空电刷E2、E2ˊ处的金属片将全部带正电，转至与电极相接的悬空电刷E1、E1ˊ处的金属片将全部带负电。莱顿瓶C2感应到放电小球T2上的正电荷会越来越多，而被莱顿瓶C1感应到放电小球T1上的负电荷也会越来越多，当小球聚集一定电荷时，就会产生放电现象。在莱顿瓶盖内放电叉与悬空电刷之间的空气也会被电离，使放电叉与悬空电刷在短时间内相当于一个导体,将事先聚集在莱顿瓶中的电荷大部分中和之后，再一次重复上述过程。 但是，起电机并不是从一开始就可以放电的，因为空气被击穿需要一定的电压，这就需要积聚一定的电荷，而放电叉T1、T2上电荷的积累需要一定时间，所以当起电机长时间不用后要摇动摇柄一定时间后T1、T2间的电压才能达到击穿电压而产生放电现象。 那么，反向转动摇杆时是否也会达到相同的效果呢?回答是否定的，因为反转时虽然起电机原理和正转一样，但由于正反两面的铝片在摩擦起电后都没有再经过另一侧电刷，而是直接在悬空电刷处放电，使两个莱顿瓶带有同种电荷，因此不会放电。
