华为手机整机检验标准
1 目的
此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要求，确保产品品质。
2 适用范围
适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。
3 参考文件
3.1 各款手机的ID图及相关文件;
3.2 各款手机的MD产品装配图及类似相关文件。
3.3 GB/ 逐批检查技术抽样程序及抽样表
4 定义
4.1 Cri，Critical Defect，致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷；
4.2 Maj，Major Defect，主要缺陷：制品单位的性能不能满足该产品预定的功能或严重影响
该产品正常使用性能或可导致客户退机的外观等缺陷；
4.3 Min，Minor Defect，次要缺陷：对产品外观产生轻微影响的缺陷；
4.4 Acc，Acceptable Defect，可接受缺陷：可以接受的缺陷，在产品制程质量评估时使
用，在产品出货抽样检验中仅供参考；
4.5 封样，Golden Sample，也称为样板：由设计部门或品管部门或销售部签名认可的、用
于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、结构样板等。
5 抽样计划与接受标准及产品外观检查方式和条件：
5.1 抽样计划：按照国标GB/ (或等同标准)，正常抽检水平，一次抽样，II类；
5.2 接受标准：AQL（Cri：0，Maj：，Min：）
5.3 产品外观检查方式和条件：
5.3.1 环境亮度:在距离检测部分50cm处用一个照明亮度值为800LUX以上的照明系
通模拟日光。
5.3.2 检查方式和角度:目视,视线与被检查物表面角度在15-90度范围内旋转。
5.3.3 检查距离和时间: 检查被检物最多15秒内，人眼距离被检物约30cm。
5.3.4 外观检查需使用污点标准（菲林片）。
5.4 判定原则：港利通科技认可的工程样机所具有的特性、特点全部作为接受，对于不符合
样机的，或以工程设计图纸的偏差要求作为接受表准，或以以下具体的描述进行判定。
6 关于一些名词的定义符号定义：
6.1 刮手：是指用手指或皮肤接触物件表面或边缘有刺痛感，它与装配错位不同的是即使在
同一平面，也会有刺痛感。
6.2 装配不良：是指因设计公差或装配因素导致两个接合件的接合面不在同一平面的现象，
也可称之为错位或起级，它与刮手不同的是无刺痛感。
6.3 间隙：是指因设计公差或装配因素导致两个接合件的接合面之间有间隙。
6.4 镜高：是指装配后的Lens表面与其装配体同一面的表面之间的高度差。
6.5 装配主体：是指被装配物体的最主要的装配体，如主机的面与底，翻盖的面与底，各类
镶嵌件，按键等。
6.6 组件或配件：指组装在主体上的组件，在这份文件上指Lens、电池、SIM卡、电池
门，其配合应良好，取卸灵活。各部件配合良好,满足推力计最小2Kgf的抗冲击性能。
6.7 符号定义：N:Number (数量) D: Diameter(直经) L: Length(长度) H: Highness(高度)
B:Beepness (深度) W:Width (宽度) A: Area (面) G: Gap (间隙)
7 区域分类（移动电话可看见的表面和显示按以下区域分类）
7.1 区域AA: LCD 显示部分及摄像镜头
7.2 区域A ：在客户使用产品时随时能观察到的表面部分（如面壳、键板、镜面、翻盖、显
示筐顶部）这些表面不能充许有任何可能导致一个普通客户拒绝购买这种产品的明显缺陷.
7.3 区域B ：在客户使用产品时能经常观察到的部分(如两侧、顶部、天线、底部、翻盖表
面、显示框四边)这些表面允许有一些次要的缺陷，但不会导致一个严格的客户。拒绝这种产品。
7.4 区域C ：在客户使用手机时很少能观察到的部分(如背面暗格，显示框底部)这些表面的
缺陷应该是合理的，并且不会给客户一个该产品品不质好的印象。
7.5 区域D ：在客户使用手机时不能观察到的部分(如电池下面或电池表面以下的显示框部)
在这些面上的缺陷应该合理，且不会给客户一个该产品品质不好的印象。 7.6 区域划分可参考以下图示：
A
AA
B 面
A 面
C 面（内表面）
备注：
C 面：指主机与电池组件的配合面； 2. 表面缺陷验收标准严格度由
AA A B C 依次递减；
3. 在具体产品的实际检验过程中，检验标准严格度在原要求的基础上可以适当
提高。例如A 面适当时可用AA 面的标准来衡量。 8 备注：
8.1 本标准适用于港利通科技设计生产的所有手机，包括外观和功能两方面；
8.2 如有不同产品的特殊要求与本标准相冲突，则以某产品的具体要求为准，如无特别说明
的以此标准为准。
9 检查细则
9.1 外观部分
9.2 功能方面
9.3 记录存档
9.3.1 记录以上所有检验与试验的结果和数据；
9.3.2 记录保存至少12个月
华为手机整机检验标准
华为手机整机检验标准 This manuscript was revised on November 28, 2020
1目的 此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要求，确保产品品质。 2适用范围 适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。3参考文件 3.1各款手机的ID图及相关文件; 3.2各款手机的MD产品装配图及类似相关文件。 3.3GB/ 逐批检查技术抽样程序及抽样表 4定义 4.1Cri，Critical Defect，致命缺陷：对产品使用者人身与财产安全构成威胁的 缺陷； 4.2Maj，Major Defect，主要缺陷：制品单位的性能不能满足该产品预定的功能 或严重影响该产品正常使用性能或可导致客户退机的外观等缺陷； 4.3Min，Minor Defect，次要缺陷：对产品外观产生轻微影响的缺陷； 4.4Acc，Acceptable Defect，可接受缺陷：可以接受的缺陷，在产品制程质量评 估时使用，在产品出货抽样检验中仅供参考； 4.5封样，Golden Sample，也称为样板：由设计部门或品管部门或销售部签名认 可的、用于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为 标准样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、 结构样板等。 5抽样计划与接受标准及产品外观检查方式和条件： 5.1抽样计划：按照国标GB/ (或等同标准)，正常抽检水平，一次抽样，II类； 5.2接受标准：AQL（Cri：0，Maj：，Min：） 5.3产品外观检查方式和条件： 5.3.1环境亮度:在距离检测部分50cm处用一个照明亮度值为800LUX以上的 照明系通模拟日光。
手机整机检验规范标准
整机质量检验标准 目录 前言 (2) 1?适用范围 (3) 2?规范性引用文件 (3)
4.缺陷名词 (4) 5缺陷判断列表 (6) 6检验环境及条件： (7) 7检验方式和接受抽样标准 (8) 8检验项目及判定标准 (9) 8.1 常规检验 (9) 8 . 2 性能指标检验项目判定： (10) 8 . 3装配检验项目判定： (10) 8.4 外观检验项目判定： (12) 8. 5包装检验项目判定（岀货检验） : 15 8 . 6硬件类检查标准： (15) 8. 7包装检验项目: 15 更改记录 、/、、 刖言 目的和作用 为确保所有手机的生产、检验工序有序进行，本标准为过程质量控制、在线模拟用户检验、例行检验、 最终成品检验和确认检验提供依据，特编写本标准
主要内容 本标准适用于深圳信息科技有限公司手机产品的各种质量检验。 执行者 生产部、品质部、硬件部、软件部、结构部、工程部、售后服务部、 本标准自实施之日起代替《成品质量检验标准》，本次标准修订由通讯科技有限公司研发质量部提岀 本次标准修订部门：项目部 本次标准主要修订人： 本次标准审核人： 本次标准发布批准人： 本标准于2015年4月首次发布。 手机产品检验规范 1 .适用范围 本规范适用于本司所生产的所有GSM CDMA TD-SCDMA WCDM等手机产品的质量检验和控制。 2?规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划
手机整机成品检验标准
手 机 整 机 检 验 规 范 文件版本： 编制日期：编制人：刘钢 协议方：____________ 供应商：____________ 签署：____________ 签署：____________ ---文件制定及修改记录---
目录 1. 目的----------------------------------------------------------------------------------------------------------4 2. 适用范围----------------------------------------------------------------------------------------------------4
3 权责单位---------------------------------------------------------------------------------------------------- 4 4 整机抽样计划及允收标准--------------------------------------------------------------------------------4 5 检验仪器设备------- ----------------------------------------------------------------------------------------5 6 检验条件-----------------------------------------------------------------------------------------------------5 7 定义 ---------------------------------------------------------------------------------------------------------5 测量面的定义---------------------------------------------------------------------------------------------5 缺陷分类---------------------------------------------------------------------------------------------------6 塑胶件的外观不良定义---------------------------------------------------------------------------------7 喷油件不良缺陷定义------------------------------------------------------------------------------------7 电镀件外观不良定义------------------------------------------------------------------------------------8 手机镜片外观不良定义---------------------------------------------------------------------------------8 印刷图文外观不良定义-------------------------------------------------------------------------------- 9 密集缺陷---------------------------------------------------------------------------------------------------9 8 检验内容及标准--------------------------------------------------------------------------------------------9 整机外观缺陷检查标准---------------------------------------------------------------------------------9 LCD与LENS检验标准
华为手机整机检验标准.
1 目的 此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要求，确保产品品质。 2 适用范围 适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。 3 参考文件 3.1 各款手机的ID图及相关文件; 3.2 各款手机的MD产品装配图及类似相关文件。 3.3 GB/T2828.1-2003 逐批检查技术抽样程序及抽样表 4 定义 4.1 Cri，Critical Defect，致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷； 4.2 Maj，Major Defect，主要缺陷：制品单位的性能不能满足该产品预定的功能或严重影响 该产品正常使用性能或可导致客户退机的外观等缺陷； 4.3 Min，Minor Defect，次要缺陷：对产品外观产生轻微影响的缺陷； 4.4 Acc，Acceptable Defect，可接受缺陷：可以接受的缺陷，在产品制程质量评估时使 用，在产品出货抽样检验中仅供参考； 4.5 封样，Golden Sample，也称为样板：由设计部门或品管部门或销售部签名认可的、用 于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、结构样板等。 5 抽样计划与接受标准及产品外观检查方式和条件： 5.1 抽样计划：按照国标GB/T2828.1-2003 (或等同标准)，正常抽检水平，一次抽样，II 类；
5.2 接受标准：AQL（Cri：0，Maj：0.65，Min：1.5） 5.3 产品外观检查方式和条件： 5.3.1 环境亮度:在距离检测部分50cm处用一个照明亮度值为800LUX以上的照明系 通模拟日光。 5.3.2 检查方式和角度:目视,视线与被检查物表面角度在15-90度范围内旋转。 5.3.3 检查距离和时间: 检查被检物最多15秒内，人眼距离被检物约30cm。 5.3.4 外观检查需使用污点标准（菲林片）。 5.4 判定原则：港利通科技认可的工程样机所具有的特性、特点全部作为接受，对于不符合 样机的，或以工程设计图纸的偏差要求作为接受表准，或以以下具体的描述进行判定。 6 关于一些名词的定义符号定义： 6.1 刮手：是指用手指或皮肤接触物件表面或边缘有刺痛感，它与装配错位不同的是即使在 同一平面，也会有刺痛感。 6.2 装配不良：是指因设计公差或装配因素导致两个接合件的接合面不在同一平面的现象， 也可称之为错位或起级，它与刮手不同的是无刺痛感。 6.3 间隙：是指因设计公差或装配因素导致两个接合件的接合面之间有间隙。 6.4 镜高：是指装配后的Lens表面与其装配体同一面的表面之间的高度差。 6.5 装配主体：是指被装配物体的最主要的装配体，如主机的面与底，翻盖的面与底，各类 镶嵌件，按键等。 6.6 组件或配件：指组装在主体上的组件，在这份文件上指Lens、电池、SIM卡、电池 门，其配合应良好，取卸灵活。各部件配合良好,满足推力计最小2Kgf的抗冲击性能。 6.7 符号定义：N:Number (数量) D: Diameter(直经) L: Length(长度) H: Highness(高度) B:Beepness (深度) W:Width (宽度) A: Area (面) G: Gap (间隙)
华为手机整机检验标准
1目的 此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要求，确保产品品质。 2适用范围 适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。 3参考文件 3.1各款手机的ID图及相关文件; 3.2各款手机的MD产品装配图及类似相关文件。 3.3GB/ 逐批检查技术抽样程序及抽样表 4定义 4.1Cri，Critical Defect，致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷； 4.2Maj，Major Defect，主要缺陷：制品单位的性能不能满足该产品预定的功能或严 重影响该产品正常使用性能或可导致客户退机的外观等缺陷； 4.3Min，Minor Defect，次要缺陷：对产品外观产生轻微影响的缺陷； 4.4Acc，Acceptable Defect，可接受缺陷：可以接受的缺陷，在产品制程质量评估时 使用，在产品出货抽样检验中仅供参考； 4.5封样，Golden Sample，也称为样板：由设计部门或品管部门或销售部签名认可 的、用于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准 样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、结构样
板等。 5抽样计划与接受标准及产品外观检查方式和条件： 5.1抽样计划：按照国标GB/ (或等同标准)，正常抽检水平，一次抽样，II类； 5.2接受标准：AQL（Cri：0，Maj：，Min：） 5.3产品外观检查方式和条件： 5.3.1环境亮度:在距离检测部分50cm处用一个照明亮度值为800LUX以上的照 明系通模拟日光。 5.3.2检查方式和角度:目视,视线与被检查物表面角度在15-90度范围内旋转。 5.3.3检查距离和时间: 检查被检物最多15秒内，人眼距离被检物约30cm。 5.3.4外观检查需使用污点标准（菲林片）。 5.4判定原则：港利通科技认可的工程样机所具有的特性、特点全部作为接受，对于 不符合样机的，或以工程设计图纸的偏差要求作为接受表准，或以以下具体的描 述进行判定。 6关于一些名词的定义符号定义： 6.1刮手：是指用手指或皮肤接触物件表面或边缘有刺痛感，它与装配错位不同的是 即使在同一平面，也会有刺痛感。 6.2装配不良：是指因设计公差或装配因素导致两个接合件的接合面不在同一平面的 现象，也可称之为错位或起级，它与刮手不同的是无刺痛感。 6.3间隙：是指因设计公差或装配因素导致两个接合件的接合面之间有间隙。
手机整机检验标准
手机整机检验标准 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
整机质量检验标准 目录 包装检验项目 ●目的和作用 为确保所有手机的生产、检验工序有序进行，本标准为过程质量控制、在线模拟用户检验、例行检验、最终成品检验和确认检验提供依据，特编写本标准 ●主要内容 本标准适用于深圳信息科技有限公司手机产品的各种质量检验。 ●执行者 生产部、品质部、硬件部、软件部、结构部、工程部、售后服务部、 本标准自实施之日起代替《成品质量检验标准》，本次标准修订由通讯科技有限公司研发质量部提出。 本次标准修订部门：项目部 本次标准主要修订人： 本次标准审核人： 本次标准发布批准人： 本标准于2015年4月首次发布。 手机产品检验规范 1．适用范围
本规范适用于本司所生产的所有GSM、CDMA、TD-SCDMA、WCDMA等手机产品的质量检验和控制。 2．规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标 准。 GB/计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 3．缺陷等级分类 严重缺陷（A类） a)导致用户选购时拒绝购买的故障； b)导致用户购买后15天内退机的故障； c)可能危及到用户生命或财产安全的故障； d)按照国家或行业相关标准进行鉴定或认证不能通过的故障； e)严重影响用户体验等的故障。 重缺陷（B类） a)用户能够勉强接受，但产品品牌会受到影响的故障； b)导致用户在保修期内要求返修的故障； c)对用户健康有一定影响的故障。 轻缺陷（C类） a)用户完全能够接受的轻微的产品故障； b)用户一般不常用的功能、且国家规范无明确要求的故障； c)用户一般不易发现，且国家规范无明确要求的故障； d)用户一般不会进行，在极端操作条件下才会出现的故障。 4.缺陷名词 点缺陷 具有点形状的缺陷，测量时以其最大直径为尺寸。 异色点 在产品表面出现的颜色异于周围的点。 飞边 由于注塑参数或模具的原因，造成在塑料件周围多出的塑料废边。 多胶点 因模具型腔上有局部损坏而造成产品表面上有细小的塑料凸点。 缩水 当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。 熔接线 塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面就形成了一条明显的线。 浇口 塑料成型件的浇注系统的末端部分。 色差 塑料件表面呈现出与标准样品（客户承认样品）不同的颜色。
华为手机整机检验标准.
华为手机整机检验标准.
文件类型：检验标准 文件页码： 第2页，共15页 文件标题：成品手机整机检验标准 1 目的 此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要 求，确保产品品质。 2 适用范围 适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。 3 参考文件 3.1 各款手机的ID 图及相关文件; 3.2 各款手机的MD 产品装配图及类似相关文件。 3.3 GB/T2828.1-2003 逐批检查技术抽样程序及抽样表 4 定义 4.1 Cri ，Critical Defect ，致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷； 4.2 Maj ，Major Defect ，主要缺陷：制品单位的性能不能满足该产品预定的功能或严重影响该产 品正常使用性能或可导致客户退机的外观等缺陷； 4.3 Min ，Minor Defect ，次要缺陷：对产品外观产生轻微影响的缺陷； 4.4 Acc ，Acceptable Defect ，可接受缺陷：可以接受的缺陷，在产品制程质量评估时使用，在 产品出货抽样检验中仅供参考； 4.5 封样，Golden Sample ，也称为样板：由设计部门或品管部门或销售部签名认可的、用于确 认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、结构样板等。 5 抽样计划与接受标准及产品外观检查方式和条件： 5.1 抽样计划：按照国标GB/T2828.1-2003 (或等同标准)，正常抽检水平，一次抽样，II 类； 5.2 接受标准：AQL （Cri ：0，Maj ：0.65，Min ：1.5） 5.3 产品外观检查方式和条件： 5.3.1 环境亮度:在距离检测部分50cm 处用一个照明亮度值为800LUX 以上的照明系 通模拟日光。
手机成品检验规范
手机成品检验规范
手机成品检验规范 1. 目的 明确手机成品的出货检验项目和标准。 2. 适用范围 本规范适用于公司成品手机及相应的包装。 3. 定义 1)严重缺陷：（CRITICAL DEFECT）对人身安全会造成伤害或存在的安全隐患项，简记为C。 2)主要缺陷：（MAJOR DEFECT）导致手机功能无法实现或虽然可以实现但不能被接受/与BOM不符 或与整机包装、装箱不符错料、漏料项/严重的外观不良项，简记为MAJ。 3)次要缺陷：（MINOR DEFECT）对功能实现无影响或包装、装箱正确情况下的其它一些轻微不良项， 简记为MIN。 4. 检验项目 1)外观/配合 2)包装 3)基本功能 4)参数 5.检验项目以外的缺点判定 如果产品出现超出本检验规范所定义的缺点，或是双方对于某项难以量化的品质问题，在认定上出现争议时，应定一个双方皆能够接受的“限度样品”，作为判定的标准.。 6. 抽样及检验批 1)抽样标准：按照标准GB/T 2828.1－2003，检验水平 II，一次抽样方案进行。 2)允收水准： A类缺陷 AQL＝0 B类缺陷 AQL＝0.4(%) C类缺陷 AQL=1.0(%) 3)对于产品提供方：量产开始10K以前,每批以200pcs送检，抽样数量按照GB/T 2828.1－2003 抽样检验表检索；10K以后正常送检批量为800pcs，抽样数量按照GB/T 2828.1－2003抽样检
验表检索。当待检数量少于规定批量数时，以实际待检数量作为送检批量，转移规则按照GB/T 2828.1－200执行。 4)当10K以后的正常送检批量大于80pcs时，抽样数为80pcs，当送检批量小于80pcs时，抽样 数为送检批量。 7. 检查条件 1)温度：15 ～ 35℃ 2)湿度：20 ～ 75% 3)照明度：≥400lux 4)检验员资格要求：矫正视力在1.0以上，不允许色盲、色弱 5)外观检验时间：30s连续检查 8. 检查顺序 包装检验→外观/配合检验→基本功能检查→参数测试 9.检查及验收标准
手机成品机外观检验标准分析
深圳市X X X X有限公司检验标准 手机成品机外观检验标准 前言 2016-7-5发布 2016-7-5实施
手机成品机外观检验标准 1 范围 为规范品质部对手机成品机外观检验标准判定的一致性，制定本标准，以此作为本公司品质部FQC、OQC对手机成品机外观检验判定的依据。 2 抽样计划 在交货方提供的合格产品中按GB/T 2828.1-2003《计数抽样检验程序第1部分: 按接收质量限(AQL)检索的逐批检验抽样计划》中一次正常抽样方案进行抽样，合格质量水平（AQL）及检查水平（II）规定见下表： 3取样方法和标准判定条件 3.1 抽样方法 FQC在线检验，每个交货批随机抽取样本检验； OQC线外检验，在每天每机型的任一交货批中随机抽取20个样本检验； 3.2 标准判定条件 3.2.1 照明条件：40W日光灯管； 3.2.2 距离与角度： a)手机在灯管下方中线面上，距灯管100cm,两者连线与垂直线夹角小于45°的范围内； b)手机在人正前下方，手机距人眼30cm，两者连线与垂直线夹角在30°至60°之间移动； c)正常检验：手机检视面与垂直线成45°角，手机以检视面横轴或纵轴为轴±15°内旋转； d)反光检验：手机检视面与垂直线成45°角，手机以检视面横轴或纵轴为轴±15至±45°内旋转； e)时间：单独部位10±5s，整机30±5s； f)人员：裸视或矫正视力1.0以上，无色盲、色弱、散光。 4常规检验
4.2 使用符号的定义4.3 判定标准 检验项目检验 方法 判定标准检验 仪器 缺陷 类型 1．AA面外观目视 比较 1）显示屏白点、亮点、亮斑,、黑点、彩点，开机可见φ≤0.15mm， d≥1cm，N≤2，开机不可见按镜片黑白点标准 2）镜片白点、黑点， 0.10mm≤φ≤0.15mm, N≤1； φ<0.10mm，允许3个 （数量往上包含，即最多可允许同时存在1个0.10mm≤φ≤0.15mm加 上2个φ<0.10mm的黑、白点，后面的数量规则相同） 3）触摸屏镜片白点、黑点，φ≤0.2mm, N≤2, d≥5cm 4）凹点、凸点（包含压点、颗粒），0.10mm≤φ≤0.15mm, N≤1； φ<0.10mm, N≤3 5）视窗边缘异物、毛丝， L≤1.5mm，W≤0.05mm, N≤1；非视窗边 缘区域不允许毛丝 6）表层划伤，正常可见，L≤1.5mm，W≤0.03mm，N≤1； 反光才可见 L≤3mm，W≤0.05mm，N≤1 3.2寸以上触屏镜片标准： W≤0.03mm无论长度忽略不计，N≤3，不可聚集 0.03≤W≤0.05，L≤6mm，N≤2 菲霖 C C C C C C C C C C C C C N d ΦL W H S 含义数量距离直径长度宽度高度面积 单位个/条/处cm(厘米) mm(毫米) mm(毫米) mm(毫米) mm(毫米) mm2(平方毫米)

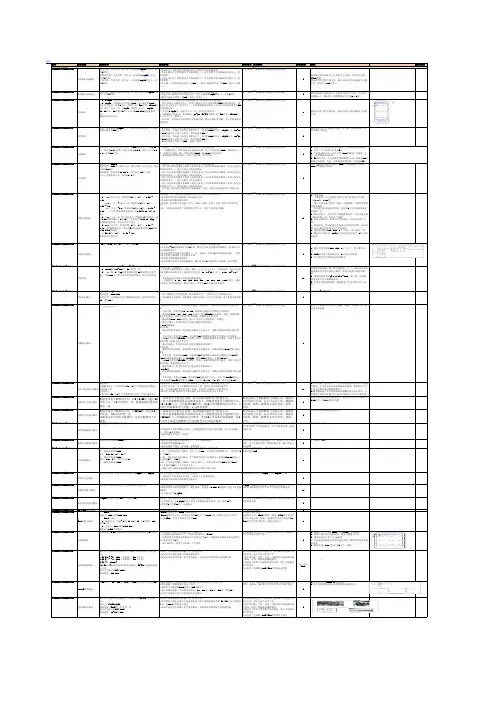

华为 整机硬件测试标准
返回 编号 用例名称 测试条件 测试步骤 测试用例_预期结果 样机数量 备注 测试结果 Reliability_test_001 载重测试(硬载重） 普通手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。 触摸屏手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。 三防手机：手机开机，整个正、反面施加80kgf的压力，承受2秒钟 1.测试前对产品初步检查确保他们有正常的电气和机械性能 2.手机正面向上正常放置在水平测试钢台上，对手机整个正面施加规定的压力，停留两秒钟。 3.手机正面向下正常放置在水平测试钢台上，对手机整个背面施加规定的压力，停留两秒钟。 4.每完成一步对样机进行检查（检MMI），测试完成进行终检（检MMI、通话、外观……） 参考 附录---机械可靠性测试前后检查用例3 载重测试压块面积应与手机相当且压块与手机间应加垫1~2mm泡棉 测试过程中手机不能关机，测试完成后手机机械电气功能正常（重点关注LCD性能）。 Reliability_test_002 载重测试(软载重） 普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。 1.测试前对产品初步检查确保他们有正常的电气和机械性能2.普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。 3.测试完成进行终检（检MMI、通话、外观……） 参考 附录---机械可靠性测试前后检查用例3 软载重测试压块面积应与手机相当或大于手机，且压块为硅橡胶压头（测试压头硅橡硬度应在肖氏70±5度）。 Reliability_test_003 挤压测试 （1）0.5kgf，挤压中心点，不允许出现水印（2）10kgf，金属棒压头(杆直径8mm，压头弧半径10mm)，挤压如下位置，屏幕9个点，听筒位置，FPC位置，sensor位置，芯片上方各一次；4.5kgf，摄像头中心点；10kgf，2s，IC中心，IC两侧各5次（压头以10mm/min的速度施加力）翻盖机内屏不挤压1）试验前，对产品初步检查确保他们有正常的电气和机械性能； 2）将产品固定在测试平台上，样品与测试平台之间需要放置3mm厚的防静电皮（静电皮的尺寸要大于产品的尺寸）。产品两端用夹具固定（夹具压产品部分需要有3mm 厚的防静电皮）；3）首先用0.5kgf力，挤压中心点一次，不允许出现水印。4）按照测试力的要求，顺序测试（A1-A9，B1-B3,听筒位置，FPC位置，sensor位置，芯片上方，摄像头）； 4）每完成一次测试后需要检查产品机械功能，测试完成后要机械、电子性能及通话功能检查；参考 附录---机械可靠性测试前后检查用例6 测试过程中手机不能关机，测试完成后手机机械电气功能正常。 Reliability_test_004 弯折测试 正面、背面能承受13kgf压力，停留两秒钟后返回，正反面重复此操作各250次 1.测试前对产品初步检查确保他们有正常的电气和机械性能 2.手机开机，正面向上放置在支撑夹具上，用直径20mm的压头，13kgf压力，50-60 次/min的速度压手机中心部位。重复此操作250次。 3.手机开机，背面向上放置在支撑夹具上，用直径20mm的压头，13kgf压力，50-60次/min的速度压手机中心部位。重复此操作250次。 4.测试完成进行终检（检MMI、通话、外观……）参考 附录---机械可靠性测试前后检查用例3 两端支撑点应尽可能相互远离。每完成一步测试需检查手机机械电气功能。 Reliability_test_005 扭曲测试 开机状态下承受数值为其厚度（取mm为数值单位）的0.12倍，单位为N.m的扭矩（最大不超过2 N.m，最小不小于0.5N.m）扭曲500往复。1）试验前，对产品初步检查确保正常的电气和机械性能； 2）产品锁键盘后，听筒端装夹在设备固定的一端（夹持距离为15mm，四向固定），另一端固定在旋转一侧（夹持距离为15mm，垂直LCD面双向固定）； 3）按标准进行测试完成后，检查产品机械、电气性能。 参考 附录---机械可靠性测试前后检查用例3 1）测试中出现电池故障记录现象，更换新电池继续测试；1、北美、日本手机产品采用E标 2、其他地域的手机，由产品线在CDP时根据产品策略、定位，决策选择哪种标准 3、FP所有产品（不论发货市场和地域）:由产品线在CDP时根据产品策略、定位，决策选择哪种标准，建议选择B标Reliability_test_006 软压测试 测试压力：25kgf 测试次数：2000次（横向正面、横向反面、竖向正面、竖向反面各500次） 测试速度：电动设备10 mm/S，气动设备 15次/分钟压头：硅橡胶挤压头（肖氏70±5度） 1）试验前，对产品初步检查确保正常的电气和机械性能； 2）将产品开机锁住键盘正面朝上放置在帆布上并用布带将样品紧固（机身与固定支架的轴向垂直），进行标准压力的寿命测试； 3）将产品开机锁住键盘背面朝上放置在帆布上并用布带将样品紧固（机身与固定支架的轴向垂直），进行标准压力的寿命测试； 4）将产品开机锁住键盘正面朝上放置在帆布上并用布带将样品紧固（机身与固定支架的轴向平行），进行标准压力的寿命测试； 5）将产品开机锁住键盘背面朝上放置在帆布上并用布带将样品紧固（机身与固定支架的轴向平行），进行标准压力的寿命测试； 6）每完成一步测试后需要检查手机机械电气功能，测试完成后要检查产品通话功能； 参考 附录---机械可靠性测试前后检查用例3 开机-锁键盘/屏幕-正面向上1000次-功能检测-正面向上1000次-功能检查结束 Reliability_test_007 常温受控跌落（1）4.0寸以下产品，跌落次数2轮*（6面），0.3m +1.2m； 4.0寸（含）-4.7寸产品，跌落次数2轮*（6面），0.3m + 1m； 4.7寸（含）- 5.0，跌落次数2轮*（6面），0.3m +0.8m； （千元智能机的跌落高度定为0.3m+0.8m，2轮*6面） （2）4.0寸（含）以上产品以及千元智能机,3个新样本，进行1.2m的跌落测试，1轮*6面，不允许出现LCD IC，BGA，连接器松脱失效，其他失效不予判定。 （3）5.0寸以上的，跌落次数：2轮*（6面），0.3m +0.7m； 问题级别定义：跌落用B标的问题级别判定LCD屏裂和TP lens裂问题 （4）FP:2轮*（6面），0.3m + 1m；跌落面为大理石面 1.试验前，对产品初步检查确保他们有正常的电气和机械性能； 2.每次跌落前用吸尘器或刷子清洁测试台面； 3.跌落顺序按照测试规范进行； 4.每跌落一轮检查主要功能：电气、机械、射频、音频（音频、射频可用通话代替）； 5.每一次跌落前需检查产品结构件是否分开，如有手动恢复后测试； 参考 附录---机械可靠性测试前后检查用例13 1）设备校准： 下降速度/冲击的影响应等同于指定高度的自由落体（如1.0米，1.5M等）； 每年对设备进行检查，调整，定期校准，以维持所需的性能和精度； 定期检查跌落速度对照表，建议每6个月用高速摄影进行校验一次； 2）测试过程中，允许存在不碰到跌落夹具（不含试验台面与侧面挡板）的二次及以上碰撞； 3）跌落台面检查，如果表面存在腐蚀、凹坑应该进行更换； 4）跌落高度：指试验样品在跌落前悬挂着的时候，试验表面与离它最近的样品部位之间的高度； 5）测试需要增加UIM、SIM、T卡（真卡、假卡都可）等6）测试后立即检查，OLED显示器当时需要检查，24小时后再检查。 Reliability_test_008低温受控跌落 -10度，0.8m，1轮*6面（三防手机1.5m） 1.试验前，对产品初步检查确保他们有正常的电气和机械性能； 2.关机放进-10度的温箱中存储2小时，取出不开机进行测试跌落测试（记录放入及取出温箱的时间）； 3.将设备调到手动模式进行跌落（一台一台取出 分别在1分钟内跌落完成），每次跌落前用吸尘器或刷子清洁测试台面； 4.跌落顺序按照测试规范进行； 5.每次跌落只检查产品的机械性能，测试结束后2小时检查产品机械、电气性能； 参考 附录---机械可靠性测试前后检查用例3 1）测试不需要增加UIM、SIM、T卡（真卡、假卡都可以）等； 2）OLED显示器当时需要检查，24小时后再检查；3）其它细节参考常温受控跌落要求； Reliability_test_009 滚筒跌落 （1）10pcs样本：0.5m-100次+1m-100次，50次检查一次（2）10pcs样本1m-100次。50次检查一次 （3）（1）和（2)的ok的样本继续进行1m测试直至全部失效，上限1000次（供开发参考发现薄弱点，提升可靠性设计） 1)测试之前，全面检查； 2）开机放入测试设备内（滑盖、翻盖，打开与合上各半），转速设置，使产品直接跌落到测试地面的中心（转速设定参考值：1m（10-12次/分）、0.5m（16- 18次/分））； 3）考虑胶带的位置将力学的影响降到最低， 4） 全面检查：0、50、100、150、200、300、400、600、800、1000检查点，确保正常的电气和机械性能，测试完成后，需要对OK样本进行拆机检查。 参考 附录---机械可靠性测试前后检查用例20 1）测试前检测并清理滚筒内异物，每50次测试后，检测并清理滚筒内异物（统一吸尘器处理一下）。 测试中如果有部件脱落找不见应该停止测试，清理完设备后再继续测试； 2）滚筒设备要求同GB/T 2423.8-1995，如下图（滚动斜面部分要有白色聚四氟滑块）； 3）设备必须要接地处理，避免静电产生伤害操作员与设备； Reliability_test_010 转轴按压测试 测试力量：5kg 压力；测试速度：60mm/min； 测试位置：产品翻盖打开后背面转轴位置，每次停留时间2S，重复50次1）试验前，对产品初步检查确保正常的电气和机械性能； 2）将产品翻盖打开后背面朝上放在测试平台上（转轴中心点对准测试夹具）； 3）设置测试设备参数，按标准进行测试完成后，检查产品机械、电气性能及通话检查； 参考 附录---机械可靠性测试前后检查用例3 手工按压-功能检查 Reliability_test_011 按键耐久测试1)测试前对样机初检，保证样机机械电气功能正常，对测试前样机按键力进行测量； 2）手机开机，使用直径12（6）mm，的橡胶头模拟人手指按压手机键盘； 3）测试标准20%、40%、60%、80%寿命时，检查Keypad有无破裂，磨损，按键的烤漆是否有脱落，印刷字体是否依然清晰，按键功能是否正常； 4）测试标准60%、80%寿命时，取下产品进行全功能检查，含通话。5）测试完成后，检查样机电气功能并测量样机按键力；6）PTT按键测试瞬间按键： 测试前对样机初检，保证样机机械电气功能正常，对测试前样机按键力进行测量； 手机开机，使用直径12mm，肖氏硬度50度的橡胶头模拟人手指按压手机键盘； 每10万次需检查Keypad有无破裂，磨损，按键的烤漆是否有脱落，印刷字体是否依然清晰。按键功能是否正常； 测试完成后，检查样机电气功能并测量样机按键力； 持续按键： 测试前对样机初检，保证样机机械电气功能正常，对测试前样机PTT按键力进行测量； 手机开机，使用直径12mm，肖氏硬度50度的橡胶头模拟人手指按压手机PTT键。对PTT按键施加的按键压力为2.5kgf，保持1min后松开，共测试5000次； 每1000次需检查Keypad有无破裂，磨损，按键的烤漆是否有脱落，印刷字体是否依然清晰。按键功能是否正常； 测试完成后，检查样机电气功能并测量样机按键力；7)power键： 测试前对样机初检，保证样机机械电气功能正常，对测试前样机按键弹力进行测量 手机开机，使用直径6mm，邵氏硬度55度的硅胶点击头，点击手机Power键中心，点击头底部离power键的距离为5mm，点击力为5±1N。按0.5秒，松开时间0.5秒。 点击键万次（万次中间检查）参考 附录---机械可靠性测试前后检查用例6 要求一次测试中同时包含功能键，侧键，导航键、数字键以及其他按键 Reliability_test_012 翻盖/滑盖耐久性测试翻盖耐久： 常温翻盖耐久：手机开机以30～40次/分的速度进行翻盖，共进行7万次。 滑盖耐久： 手机开机以30～40次/分的速度进行滑盖，共进行7万次。 1.测试前对手机初检，保证手机机械电气功能正常，保证翻盖功能正常。 2.设置手机完成一次开合测试的时间为一秒，设置总开合次数为7万次。 3.每一万次检查翻/滑盖的手感，外观，手机电气功能并记录异常情况。5.测试中可用翻/滑盖的开合来控制的手机功能均应处于打开状态。参考 附录---机械可靠性测试前后检查用例10 1.手机在翻/滑盖动作中，应尽量模拟实际使用过程中的翻盖情况，在手机装夹时要采取防颤动措施。测试时以不发生明显的数次颤动弹跳现象为宜 2.翻盖测试时应让手机转轴轴心跟翻盖设备轴心重合，打开或者关闭时应让翻/滑盖依靠转轴弹力自由打开或关闭Reliability_test_013 触摸屏点击耐久测试 触摸笔垂直于触摸屏方向，以2±0.5N压力进行80 万次点击。每1万次检查一次。触摸按键位置需要 覆盖一遍 1）测试前对手机进行初检，保证机械功能和电气性能正常； 2）将手机和触摸笔装夹在测试设备上，将触摸笔垂直于触摸屏方向，以2±0.5N压力，点击触摸屏80万次。每10万次对触摸屏进行清洁，并检查手机机械和电气功能，记录检验数据； 测试完成后手机机械电气功能正常。触摸屏使用功能无异常，显示屏显示正常，触摸屏 无损伤，破裂。触摸笔头部无变形，扭曲， 损伤。3 电阻屏必须使用配套的触摸笔，电容屏的用电容头测试，2.5N压力，每10w次检查功能 Reliability_test_014 触摸屏手写耐久测试 触摸笔垂直于触摸屏方向，以250gf压力进行10万次往复。每1万次检查一次 该测试只针对电阻式触摸屏，电容式触摸屏不作要求。1）测试前对手机进行初检，保证机械功能和电气性能正常； 2）将手机和触摸笔装夹在测试设备上，将触摸笔垂直于触摸屏方向，以250gf压力，沿触摸屏的对角线，进行10万次往复的划线测试。每1万次对手机进行机械和电气功能检查并记录检验数据；测试完成后手机机械电气功能正常。触摸屏使用功能无异常，显示屏显示正常，触摸屏无损伤，破裂。触摸笔头部无变形，扭曲， 损伤。3 电阻屏必须使用配套的触摸笔 Reliability_test_015触摸笔插拔耐久测试 触摸笔与手机笔槽插拔1万次 1. 测试前保证触摸笔和手机笔插槽机械功能正常，插拔功能正常，不可有物理损坏。 2.将触摸笔从手机笔槽完全拔出，再将触摸笔完全装入手机笔槽，以上记为插拔一次，共进行1万次插拔 3.测试完成进行终检（检外观） 测试完成后触摸笔和手机笔槽机械功能正常。 触摸笔和手机笔槽不可有物理损坏，无不可恢复变形，插拔功能正常3 手工测试，1w次 Reliability_test_016 触摸笔伸缩耐久测试 将触摸笔伸缩测试10000次 1.测试前保证触摸笔机械功能正常，不可有物理损坏。2.将触摸笔伸缩测试1万次 3.测试完成进行终检（检外观、伸缩性能） 测试完成后触摸笔机械功能正常。 触摸笔不可有物理损坏，无不可恢复变形，伸缩功能正常，能正常装入手机笔槽 3 手工测试，1w次 Reliability_test_017 天线强度测试 拉力： 50N，2秒，20次；注：测试点离顶端5mm。扭力：30N.cm，2秒，20次注：测试点离顶端5mm。 侧压：20N，2秒，4个方向各5次；注：测试点离顶端5mm。 1.对样品初检，通过屏蔽盒耦合测试手机灵敏度，最大功率。 2. 取一个样品进行拉力测试：拉力大小为50N，方向为沿天线轴线向上，作用时间2秒，做20次。 3. 取一个样品进行扭力测试：在天线顶部用扭力计顺时针方向施加30N*cm的扭力，作用时间2秒，做20次。 4.取一个样品进行侧压力测试：手机正面向上，在离天线顶部约5mm处施加20N压力，作用时间2秒，4个方向各五次。 5. 测试完成后通过屏蔽盒耦合测试手机灵敏度及最大功率天线不可有物理损坏。测试前后最大功率、灵敏度不能相差超过2dB 6 Reliability_test_018 吊饰孔拉力测试 用钓鱼线悬挂，拉断吊饰孔的拉力≥10kgf并且≤30kgf 1.对手机初检，保证手机吊饰孔无破裂。 2. 将钢丝从手机吊饰孔中穿过，手机处于正常悬挂状态。 3.测量钢丝将吊饰孔拉断裂所需要的力 拉断吊饰孔的拉力≥10kgf并且≤30kgf为合格 3 Reliability_test_019 按键帽拉拔力测试 用垂直拉力将按键帽拉出,记录按键最小拔出力. 1.对样品初检，保证按键安装到整机上且功能正常； 2.将线扣用胶水粘在按键帽上，固定线扣，在速度为0.5mm/s的情况下用拉力计拉拔按键帽； 3.拉力最大达到0.7kgf. 0.7kgf，按键不允许脱胶，硅胶不允许破裂，不允许出现因为胶粘变化而产生的不可恢复的按键变形10 Reliability_test_020 插孔保护盖抗拉测试 1.2kgf的拉力，保持10秒，共进行10次 1.初检，保证手机的耳机及充电器插孔保护盖无破损。 2.打开保护盖，以1.2kgf的拉力垂直手机侧面拉保护盖的一端，保持10秒。 3.重复第2个步骤10次，完成测试。 保护盖不应断裂或从手机中被拉出。保护盖不能出现不能恢复变形 3Reliability_test_021LCD Lens硬度测试 参考镜片测试标准参考镜片测试标准 参考镜片测试标准3 Reliability_test_022 Lens拉拔力测试 一、3pcs： 拉拔力：50N,速度20mm/min 二、3pcs（试行）： （1）温度冲击：低温-40度 1h 70度 1h 共6个循环 12h，放置2小时 （2）拉拔力：50N,速度20mm/min 翻盖机内LENS不做要求 1.3pcs做温度冲击，3pcs不做温度冲击 2.3pcs温度冲击之后，在常温下放置2h之后，将6pcs手机正面朝上固定在平面上 3.拉拔lens，直至失效或者力达到50N 1.拉拔力满足要求 2.温度冲击后：LENS不脱落，翘起，lens和外壳间不允许有合缝分离，脱胶。(温度冲击后需首先检查TP lens是否有变形浮起等，再进行拉拔力） 6 Reliability_test_023 弹簧锤测试 用弹簧锤以0.2J的能量冲击手机屏幕视窗表面上的9个位置 对手机初检，保证手机功能完好，外观正常。； 2）开机放在刚性测试平台上（刚性台面厚度大于30mm）； 3）用弹簧锤从标准要求的能量冲击各指定位置1次（用钢球从标准要求的高度落下冲击各指定位置1次） 4）每次测试后，检查产品机械、电气性能 手机机械电气性能正常。触摸屏功能正常，无破裂，无不可恢复的显示异常。3 1）钢珠尺寸：直径Φ32mm，质量130g的不锈钢球2）钢珠不能存在可见的缺陷，避免尖峰撞击产品3）测试高度误差要小于±1毫米 4）跌落高度要根据手机厚度进行调整，确保跌落高度为测试高度； 5）测试位置：LCD 显示区域9个点（如图） Reliability_test_024 连接器强度测试 插头应完全插入到连接器中，按图所示的各方向，进行测试： 1.F1/F2(+/-Y) =35N（充电器）/30N（耳机） 2.F3,F4(+/-X) =35N（充电器）/30N（耳机） 3.F5(+Z) =100N F1和F2方向的测试均采用新样品测试，F3-F5方向视情况进行互用 施力点为接口到SR处15mm，测试速度：5mm/min 1.初检，保证测试样品机械、电气功能正常； 2.固定样品在规定的施力点施加规定的力 3.测试完成先进行机械、电气性能确认，在拆机检查各焊接点的机械性能手机和连接器无任何功能失效，插头插入连接器中的配合正常，拔出与插入动作正常 检查手机功能：开机、充电、用配件检查连接器功能（例如，耳机、数据线传输数据等） 在规定的力作用下连接器不能有损坏；弹片不能损坏或严重变形； 拆机检查，连接器与PCB或FPC的焊接处无裂纹； 每个方向3PCS Reliability_test_025 MicroB旋转测试 4.5N负重 90、180度、270度、360度各负重一次保持2s 1.测试前初检，保证充电器、数据线在测试前机械电气性能正常， 2.将充电器、数据线插入对应产品中， 3.如图所示在线材端50cm内附加450g的配重， 4.使产品和线材处于不同角度的状态（90、180度、270度、360度）保持2s 5.在每个角度要检查产品的连接是否会断开。 在每个角度产品和数据线之间的连接不允许有断开的现象，充电器、线材接口不允许有不可恢复的变形， 3 1.次试验只针对Micro-B的连接器。 2.每个角度的测试样品必须保证样品装配到位， Reliability_test_026 连接器耐久测试 插头应完全插入到连接器中；按图所示的F1/F2，进行测试： 测试力：F1=F2=1kgf 测试次数：2000次（往复算一次）；施力点为接口到SR处15mm 测试速度：10-15次/min 1.初检，保证测试样品机械、电气功能正常； 2.固定样品在规定的施力点施加规定的力按压连接器规定次数 F1和F2方向交替进行测试，每1000次需要进行检查 3.测试完成先进行机械、电气性能确认，再拆机检查各焊接点的机械性能 手机和连接器无任何功能失效，插头插入连接器中的配合正常，拔出与插入动作正常 检查手机功能：开机、充电、用配件检查连接器功能（例如，耳机、数据线传输数据等） 在规定的力作用下连接器不能有损坏；弹片不能损坏或严重变形； 拆机检查，连接器与PCB或FPC的焊接处无裂纹； 3 手机强度类测试
