循环流化床锅炉检修项目及计划(苍松参考)
电厂号炉停炉检修项目
停炉时间：2016年11 月11 日23 时
停炉原因：省调令
检修开始时间：年月日
检修结束时间：年月日
项目部位需检修项目及标准检修项目
完成
时间
负责人
水冷壁
卫燃带处磨损部位补焊
仪表测量处磨损部位补焊
凝渣管
磨损部位补焊，浇注料
完好
外部保温拆除的保温恢复
集箱
膨胀指示器完好、吊架无
缺陷
耐磨喷涂层喷涂完好
高温过热器
管排磨损部位补焊
前排防磨罩整理护板
梳形板整理梳形板
遮挡板
整理或更换变形的耐热
钢板
集箱膨胀指示器、保温完好弯头处理磨损部位
低温过热器
管排磨损部位补焊
前排防磨罩整理护板
遮挡板
整理或更换变形的耐热
钢板
集箱膨胀指示器、保温完好弯头处理磨损部位
省煤器
管排磨损部位补焊
前排防磨罩整理护板
遮挡板整理或更换变形的钢板集箱膨胀指示器、保温完好弯头处理磨损部位
空预器
管排
磨损漏风管子更换，若
封堵必须将原管抽出侧壁护板无漏风
外侧保温保温完整
人孔密封完好，不漏风
炉膛浇注料完好无裂缝
浇注料
落煤口
浇注料与落煤管过度平
滑
炉膛出口
浇注料完好无裂缝，膨
胀缝正常
旋风筒
浇注料完好无裂缝，膨胀
缝正常，大顶无裂缝及坍
塌现象
中心筒无磨损，拉杆螺丝完好
炉墙
无倒塌、无裂缝、无漏
风
转向室
浇注料完好无裂缝，膨胀
缝正常，大顶无裂缝及坍
塌现象
返料系统
浇注料完好无裂缝，膨
胀缝正常，膨胀节无变
形
均压风箱浇注料完好无裂缝
点火燃烧器
浇注料完好无裂缝，外
侧悬吊装置正常
燃烧系统
炉膛风帽
风帽齐全，磨损风帽更
换
炉床清理、浇注料检查
大风室清理、浇注料检查
返料器风帽
风帽齐全，磨损风帽更
换
返料器内部清理、浇注料检查
落煤管
膨胀节完好，管子无磨
损，无变形
二次风口疏通、无变形
炉门
浇注料完整，开关灵活，
固定螺丝齐全
烟
一次风机
无振动，地脚螺栓紧固，
润滑油检查更换，擦拭
油窗内外。冷却水畅通。
调节装置灵活正常
二次风机
无振动，地脚螺栓紧固，
润滑油检查更换，擦拭
油窗内外。冷却水畅通。
调节装置灵活正常
1号引风机
无振动，地脚螺栓紧固，
润滑油检查更换，擦拭
油窗内外。冷却水畅通。
风系统
调节装置灵活正常。进
口部位无腐蚀
2号引风机
无振动，地脚螺栓紧固，
润滑油检查更换，擦拭
油窗内外。冷却水畅通。
调节装置灵活正常。进
口部位无腐蚀
增压风机
无振动，地脚螺栓紧固，
轴承座完好，冷却水畅
通
风道
无开焊，无振动，无漏
风，保温完好
风道膨胀节
膨胀正常，无漏风，蒙皮
完好
烟道
无开焊，无振动，无漏
风，保温完好
烟道膨胀节
膨胀正常，内部护板无
磨损，蒙皮完好无漏风二次风管无开焊，无漏风
大风门开关灵活，固定方便
大风门膨胀
节
膨胀正常，无漏风，无
变形
返料器风门开关灵活，固定方便
二次风门开关灵活，固定方便
1 号给煤机
入口电动门无堵塞，活动正常出口电动门无堵塞，活动正常清扫系统正常
给煤机皮带松紧度适中、无跑偏给煤机
减速机
油位正常，无缺陷落煤管与锅
炉连接处
无开焊，无漏灰
支撑，加强筋无变形
2 号给煤机
入口电动门无堵塞，活动正常出口电动门无堵塞，活动正常清扫系统正常
给煤机皮带松紧度适中、无跑偏给煤机
减速机
油位正常，无缺陷落煤管与锅
炉连接处
无开焊，无漏灰
支撑，加强筋无变形
3 号给煤机
入口电动门无堵塞，活动正常出口电动门无堵塞，活动正常清扫系统正常
给煤机皮带松紧度适中、无跑偏给煤机
减速机
油位正常，无缺陷落煤管与锅
炉连接处
无开焊，无漏灰
支撑，加强筋无变形
4 号给煤机
入口电动门无堵塞，活动正常出口电动门无堵塞，活动正常清扫系统正常
给煤机皮带松紧度适中、无跑偏给煤机
减速机
油位正常，无缺陷落煤管与锅
炉连接处
无开焊，无漏灰
支撑，加强筋无变形
吊挂管
管排无磨损
护瓦整理护瓦
上部遮挡板无变形
集箱
膨胀指示器完好、吊架无
缺陷
包墙管管排无磨损
集箱
膨胀指示器完好，保温完
好
本体阀门给排水系统
管道无开焊跑冒滴漏现象给水操作台
开关灵活，无内漏无外
漏
排污门
无内漏，无外漏现象，
开关灵活
疏水门
无内漏，无外漏现象，
开关灵活
水位计
玻璃管内部清晰，阀门
无内漏、无外漏。保护
装置正常
对空排气门无内漏
汽包加药门
无内漏，无外漏，开关
灵活
连排门
无内漏，无外漏，开关
灵活
取样一次门无内漏，无外漏，开关
灵活
安全门动作正常
紧急放水门电动门开关正常，无内漏无外漏
手动门开关正常，无内漏无外漏
电动主汽门开关正常，无内漏，无外漏
点火系统
油枪喷头无堵塞，无结焦点火器动作正常
点火器推进
装置
动作正常
油阀门
无内漏，无外漏，开关
灵活
油管道无漏油
油泵无漏油
锅炉本体
人孔门
完好，开关灵活，无漏
风，无漏烟。
炉墙
无变形，无坍塌，无胀
鼓，
外保温完好
外护板齐全，满焊，无漏风，集箱外壳完整，集箱头保温完好防爆门
完好，动作正常，无漏
烟，无漏气。
钢架无变形，无开焊
排渣系统1号冷渣机
减速器油位
筒体销子牢固检查焊接
下渣管完好检查、更换
筒体下料口检查疏通
人孔检查修补
软连接检查更换
2号冷渣机
减速器油位
筒体销子牢固检查焊接
下渣管完好检查、更换
筒体下料口检查疏通
人孔检查修补
软连接检查更换
炉
内脱硫炉内石灰石
系统
螺旋给料机检查
锁风给料机检查
下料口无漏粉
罗茨风机减速机油位正
常、地脚螺丝无松动
其
他
维修改造项目计划书
竭诚为您提供优质文档/双击可除维修改造项目计划书 篇一：xx酒店装修改造项目投资计划书 目录 前言................................................. (3) 第一章项目概况 (3) 第二章项目建设背景 (4) 第三章编制依据和原则 (5) 一、编制依据 (5) 二、编制原则 (6) 第四章项目区概
况 (6) 第五章必要性分析 (8) 一、市场竞争的迫切要求 (8) 二、旅游产业发展的必然结果 (8) 第六章项目建设地点及建设方案 (9) 一、项目建设地点 (9) 二、项目规划设计方案(:维修改造项目计划书) (9) 三、项目建筑工程方案 (11) 四、改造工程 (11) 五、装修方案 (12) 六、项目配套工程 (14) 第七章节能专
篇 (20) 一、编制依据 (20) 二、节能措施 (20) 第八章环境保护方案 (22) 一、设计依据 (22) 二、环境质量标准 (22) 三、主要污染源及污染物 (22) 四、污染物分析及治理措施 (23) 五、施工期环境保护措施 (24) 第九章劳动安全卫生 (25) 一、安全卫生工作 (25) 二、餐厅安全卫
生 (26) 三、消防安全措施 (27) 第十章投资估算及资金来源 (31) 一、编制依据 (31) 二、投资估算说明 (32) 三、投资估算 (32) 四、资金来源 (33) 第十一章财务评价 (33) 一、编制依据 (33) 二、基础数据 (34) 第十二章社会效益分析 (35) 一、社会影响分
析 (35) 二、互适性分析 (36) 第十三章结论和建议 (36) 一、结论 (36) 二、建议 (37) xxx酒店装修改造工程可行性研究报告 前言 xxx酒店，位于xx县xx镇xx路220号，原为xx院xx 队（现已改制为xx院xx分公司）资产，占地面积4000平方米，总建筑面积3500平方米，由一主一副两栋建筑构成。由于公司远在重庆，难以对此处资产进行有效管理，为避免国有资产贬值，使其充分发挥效益，20XX年经公司领导研究同意将此处资产以每年23万元的价格出租，租期为3年。承租方在取得此处资产的使用权后，投资200万元，对其进行了装修改建，作为酒店进行经营。三年来，xxx酒店经营稳定，基本保持盈利状态。到今年5月份，租期将满，承租人有意进行续租，同时为提高酒店竞争力，拟对酒店内外进行装修改造，特编制此报告。
循环流化床锅炉的特点
循环流化床锅炉的特点 循环流化床锅炉的特点 循环流化床锅炉是近十几年发展起来的一项高效、低污染清洁燃烧技术。因其具有燃烧效率高、煤种适应性广、烟气中有害气体排放浓度低、负荷调节范围大、灰渣可综合利用等优点，在当今日益严峻的能源紧缺和环境保护要求下，在国内外得到了迅速的发展，并已商品化，正在向大型化发展。 1.1 独特的燃烧机理 固体粒子经与气体或液体接触而转变为类似流体状态的过程，称为流化过程。流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床
锅炉。流化理论用于燃烧始于上世纪20年代，40年代以后主要用于石油化工和冶金工业。 流化燃烧是一种介于层状燃烧与悬浮燃烧之间的燃烧方式。煤预先经破碎加工成一定大小的颗粒（一般为＜8mm）而置于布风板上，其厚度约在350～500mm左右，空气则通过布风板由下向上吹送。当空气以较低的气流速度通过料层时，煤粒在布风板上静止不动，料层厚度不变，这一阶段称为固定床。这正是煤在层燃炉中的状态，气流的推力小于煤粒重力，气流穿过煤粒间隙，煤粒之间无相对运动。当气流速度增大并达到某一较高值时，气流对煤粒的推力恰好等于煤粒的重力，煤粒开始飘浮移动，料层高度略有增长。如气流速度继续增大，煤粒间的空隙加大，料层膨胀增高，所有的煤粒、灰渣纷乱混杂，上下翻腾不已，颗粒和气流之间的相对运动十分强烈。这种处于沸腾状态的料床，称为流化床。这种燃烧方式即为流化燃烧。当风速继续增大并超过一定限度时，稳定的沸腾工况就被破坏，颗粒将全部随气流飞走。物料的这种运动形式叫做气力输送，这正是煤粉在煤粉炉中随气流悬浮燃烧的情景。
1.2 锅炉热效率较高 由于循环床内气—固间有强烈的炉内循环扰动，强化了炉内传热和传质过程，使刚进入床内的新鲜燃料颗粒在瞬间即被加热到炉膛温度（≈850℃），并且燃烧和传热过程沿炉膛高度基本可在恒温下进行，因而延长了燃烧反应时间。燃料通过分离器多次循环回到炉内，更延长了颗粒的停留和反应时间，减少了固体不完全燃烧损失，从而使循环床锅炉可以达到88～95％的燃烧效率，可与煤粉锅炉相媲美。 1.3 运行稳定，操作简单 循环流化床锅炉的给煤粒度一般小于10mm，因此与煤粉锅炉相比，燃料的制备破碎系统大为简化。循环流化床锅炉燃料系统的转动设备少，主要有给煤机、冷渣器和风机，较煤粉炉省去了复杂的制粉、送粉等系统设备，较链条炉省去了故障频繁的炉排部分，给燃烧系统稳定运行创造了条件。
设备维修计划
设备维修计划 设备维修计划的实施过程包括：做好修前准备工作、组织维修施工和竣工验收。各企业的设备维修机制可能有所不同，对设备维修计划实施过程的工作内容和方法也因此有所不同。例如有些企业设立设备管理科（处）和机电修车间（分厂）。前者在设备维修方面，负责制定企业设备修理计划、编制设备大、项修技术任务书和质量标准，监督维修质量和组织竣工验收。后者负责企业部分（或大部分）设备大、项修，主要工作包括：参加修前技术状况调查，编制设备维修工艺，编制设备维修作业计划和费用预算，备件、材料、量检具准备，组织维修施工和办理竣工验收等。至于设备小修计划则由使用单位机械动力师组织本单位维修工段（组）实施。以下就是基于这样的企业设备维修机构和分工，着重介绍设备大、项修计划实施过程的工作内容及方法步骤。供企业结合自己的实际情况参考。 有些企业的设备管理科（处）在设备维修方面，除负责制定企业设备维修计划外，并组织设备小修计划的实施。而设备的大、项修则委托外企业承修。 1.修前准备工作 （1）调查设备技术状态及产品技术要求
为了全面深入掌握需修设备技术状态具体劣化情况和修后在设备上加工产品的技术要求，以设备管理科(处）负责设备维修的技术人员（以下简称主修技术人员）为主，会同设备使用单位机械动力师及施工单位设备维修技术人员共同进行调查和修前预检。 对实行状态监测维修方式的设备，主要调查内容如下。 ①向产品工艺部门了解设备修后加工产品的技术要求。 ②查阅设备档案，着重查历次计划维修竣工报告、故障维修记录及近期定期检查记录，从中了解易磨损零件、频发故障的部位及原因以及近期查明的设备缺损情况。 ③向设备操作工人了解加工产品的质量情况，设备性能、出力是否下降，液压、气动、润滑系统工作是否正常和有无泄漏，附件是否齐全和有无损坏，安全防护装置是否灵敏可靠等。向设备维修工了解设备现存在的主要缺损情况和频发故障部位及其原因。 ④对规定检验精度的设备，按出厂精度标准，检验主要精度项目，记录实测值。对操作工反映的性能下降项目，逐项实际试验，作好记录。 ⑤对安全防护装置，逐项具体检查，必要时进行试验，作好记录。 ⑥除按常规检查电气系统外，由于电气元件产品更新速度较快，检查时应考虑用新产品代替需更换的原有电气元件的可能性；
循环流化床锅炉常见故障及预防措施
循环流化床锅炉常见故障及预防措施 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
循环流化床锅炉常见故障及预防措施循环流化床(CFB)锅炉是近几十年来发展起来的新型环保节能锅炉，是一种高效低污染清洁的燃烧技术，其以煤种适应性广、高燃烧效率、可以燃用劣质燃料、锅炉负荷调节性好、灰渣易于综合利用等优点，在世界范围内得到了迅速发展。随着环保要求日益严格，普遍认为，循环流化床是目前最实用和可行的高效低污染燃煤设备之一。但随着其被广泛应用，一些国产循环流化床在设计、安装和运行中也逐渐暴露出了某些问题。如受热面易磨损、锅炉易结焦及物料循环系统不畅是运行中常见的故障。因此，本文将主要分析循环流化床锅炉常见故障及预防措施，以提高循环流化床锅炉稳定运行水平。 1磨损及其预防措施 循环流化床锅炉中高速度、高浓度、高通量的流体或固体颗粒以一定的速度和角度对锅炉受热面和耐火材料的表面进行冲击，会造成锅炉金属部件磨损，加上炉内温度的循环流动，造成对炉内耐火构件的热冲
击，而且耐火构件不同热膨胀系数的材料之间也形成机械应力，这些都加剧循环流化床锅炉磨损破坏。 但实践中发现，循环流化床锅炉的磨损是可以避免的。所以在运行中，可通过以下措施来预防CFB锅炉的磨损： (1)降低风速减小给煤粒度，确保流场的均匀性；同时，在安装过程中要特别注意烟道的平滑组合，避免安装原因造成几何尺寸的突缩或突扩，形成烟气走廊。 (2)定期对CFB锅炉进行检修，发现已磨损的部件和材料应及时更换；在水冷壁、落煤口、过热器等加装防护件。 (3)在安装时，应确保烟气进出口处、中心筒、导流设备的安装尺寸满足设计要求；在施工中，应严格控制旋风分离器简体组合尺寸和焊接变形；在耐火保温内衬施工之前，要检查简体内壁弧度，对凸凹部分做好记录，在筒体施工时进行调整；对向火面材料的施工，要保证严密度、严整度、垂直度以及内壁弧度和表面质量等，以减少受热面的磨损。 (4)运行期间，应尽量降低循环流化床的流速，以减少水冷壁及各部的磨损。
循环流化床锅炉技术(岳光溪)
循环流化床技术发展与应用 岳光溪清华大学热能工程系 摘要：循环流化床燃烧技术对我国燃煤污染控制具有举足轻重的意义。我国自上世纪八十年代后采取引进和自我开发两条路线，完全掌握了中小型循环流化床锅炉设计制造技术，在大型循环流化床燃烧技术上已经完成了首台135MWe超高压再热循环流化床锅炉的示范工程。引进的300MWe循环流化床锅炉进入示范实施阶段。燃煤循环流化床锅炉已在中国中小热电和发电厂得到大面积推广使用。中国积累的设计运行经验对世界上循环流化床燃烧技术的发展做出了重要贡献。超临界循环流化床锅炉是今后循环流化床燃烧技术发展极为重要的方向，是大型燃煤电站污染控制最具竞争力的技术。我国已经具备开发超临界循环流化床锅炉的能力，在政府支持下可以实现完全自主知识产权的超临界循环流化床锅炉，扭转过去反复引进的被动局面。 前言 能源与环境是当今社会发展的两大问题。我国是缺油，但煤炭资源相对丰富大国。石油天然气对我国是战略资源，要尽量减少直接燃用。目前一次能源消耗中煤炭占65%，在可预见的若干年内还会维持这个趋势。可见发展高效、低污染的清洁燃煤技术是当今亟待解决的问题。 循环流化床是近年来在国际上发展起来的新一代高效、低污染清洁燃烧技术，具有许多其它燃烧方式所没有的优点： 1）由于循环流化床属于低温燃烧，因此氮氧化物排放远低于煤粉炉，仅为120ppm左右。并可实现燃烧中直接脱硫，脱硫效率高且技术设备简单和经济，其脱硫的初投资及运行费用远低于煤粉炉加FGD，是目前我国在经济上可承受的燃煤污染控制技术； 2）燃料适应性广且燃烧效率高，特别适合于低热值劣质煤； 3）排出的灰渣活性好，易于实现综合利用。 4）负荷调节范围大，负荷可降到满负荷的30%左右。 因此，在我国目前环保要求日益严格，煤种变化较大和电厂负荷调节范围较大的情况下，循环流化床成为发电厂和热电厂优选的技术之一。我国的循环流化床燃烧技术的来自于自主开发、国外引进、引进技术的消化吸收三个主要来源。上世纪八十年代以来，我国循环流化床锅炉数量和单台容量逐年增加。据不完全统计，现有近千台35~460t/h 循环流化床蒸汽锅炉和热水锅炉在运行、安 106.78t/h，见图1；参数从中压、次高压、高压发 展到超高压，单台容量已经发展到670t/h，见图2。 截至2003年，投运台数已有700多台。单炉最大 容量为465t/h，发电量150MWE。近三年，我国 循环流化床锅炉发展迅速，100MWe以上循环流 化床锅炉订货量达到近80台，100MWe以下循环 流化床锅炉订货超过200台。今后，随着环保标 准的提高，供热及电力市场对循环流化床锅炉的 需求将会进一步扩大。
检修计划
琥珀纸业公司箱纸板生产线 停机检修计划 机电部 2016年8月30日
审批意见
说明 为加强机电设备设施管理，提高生产技术装备水平和经济效益，及时发现并排除安全生产隐患，保证安全生产的正常运行，公司拟计划于2016年8月30日对箱纸板生产线进行生产工艺及机电设备检修，具体如下： 一、检修时间 2016年8月30日8:00时——8月31日4:00时，共计20小时。 二、组织机构 组长：焦希谭李树宏 副组长：鲁招金刘亭解庆杰张志岭朴金铁 成员单位：生产部机电部安监处箱纸板分厂检修分厂造纸分厂 三、检修项目（见附表） 四、要求 1、分厂要根据日常检查和设备运行情况，合理安排检修项目。 2、各检修项目要明确施工负责人员，主要负责检修进度、现场安全和施工质量。协助单位也要按要求安排好现场负责人。 3、各单位要制定详实有效的安全施工措施，并上报公司审批，严禁无安全措施施工。
4、施工负责人要提前办理动火票等施工许可证。 5、分厂提前组织参与检修的相关人员现场确认施工项目。施工负责人根据检修内容提前组织好人员、材料配件和工具等工作。 6、开工前，要组织参与检修的人员学习施工安全措施，并在施工中认真贯彻执行。 7、施工中，必须严格按照设备检修规程的要求进行检修，确保检修质量。参与检修的人员要严格执行本工种的安全作业规程。严格执行设备停送电的相关规定。 8、检修期间，相关部室根据自身责任，认真做好检查督促工作，发现问题及时给予解决和纠正。 9、检修结束后，施工负责人要做好现场的检查和验收工作，确认无误后，到DCS室填写验收单。 10、施工结束后，公司相关部室负责人、分厂领导和现场施工负责人不能马上离厂，设备联机运转正常后，公司统一下令，方可离开。 11、检修结束后，检修单位要及时做好工作总结上报公司机电部，并认真填写设备档案。 12、机电部适时召开检修总结会，对此次检修进行总结，查找问题，分析原因，制定措施，防止下次检修再次发生相同的问题。
软件维护项目计划
软件维护项目计划模板
密级 软件维护项目计划<项目名称> 文档设计单位 文档编写日期
目录 1.项目概述 (5) 1.1.项目的目的、目标 (5) 1.2.假设与约束 (5) 1.3.项目存在问题和风险 (5) 1.4.项目的提交产出物 (5) 2.项目组织结构 (5) 3.项目估算(嵌入估算表格) (6) 4.维护计划 (6) 4.1.维护工作安排 (6) 4.2.巡检计划* (6) 5.容量规划 (6) 5.1.人员配备要求 (6) 5.2.项目测试环境 (7) 5.2.1.硬件要求 (7) 5.2.2.软件要求 (7) 5.3.项目采用工具* (7) 6.用户信息安全要求 (7) 7.预算 (7) 8.项目控制 (8) 8.1.需求管理 (8) 8.2.服务报告 (8) 8.3.问题处理流程 (8) 附录1: 文档管理控制 (9)
维护项目计划 1.项目概述 1.1.项目的目的、目标 [简要说明此项目的目的与目标，目的是总的描述，目标是具体的描述和度量，目标包括三要素：提交物、成本、维护周期] 1.2.假设与约束 [列出此计划所依据的假设和项目所受到的所有约束（如预算、人员、设备、时间表、技术要求等）。] 1.3.项目存在问题和风险 在此强调可能影响项目的关键问题和风险，比如： 1、项目中客观存在的关键问题（一定会发生的）。对于这些问题，需要在此给出对应的解决 方案。 2、风险列表（见8.1节）中A、B两类风险，需要在此列出，作为重大风险予以关注。 …… 1.4.项目的提交产出物 [以表格的形式列出将要提交的产出物，并包括预定提交的日期。] 2.项目组织结构 [说明项目将涉及的主要人员（包括公司部人员、客户方相关人员）的组织结构。]
循环流化床锅炉原理说明
一、循环流化床锅炉及脱硫 1、循环流化床锅炉工作原理 煤和脱硫剂被送入炉膛后，迅速被炉膛内存在的大量惰性高温物料（床料）包围，着火燃烧所需的的一次风和二次风分别从炉膛的底部和侧墙送入，物料在炉膛内呈流态化沸腾燃烧。在上升气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其他受热面放热。大颗粒物料被上升气流带入悬浮区后，在重力及其他外力作用下不断减速偏离主气流，并最终形成附壁下降粒子流，被气流夹带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛循环燃烧直至燃尽。未被分离的极细粒子随烟气进入尾部烟道，进一步对受热面、空气预热器等放热冷却，经除尘器后，由引风机送入烟囱排入大气。 燃料燃烧、气固流体对受热面放热、再循环灰与补充物料及排渣的热量带入与带出，形成热平衡使炉膛温度维持在一定温度水平上。大量的循环灰的存在，较好的维持了炉膛的温度均化性，增大了传热，而燃料成灰、脱硫与补充物料以及粗渣排除维持了炉膛的物料平衡。 煤质变化或加入石灰石均会改变炉内热平衡，故燃用不同煤种的循环流化床锅炉在设计及运行方面都有不同程度的差异。循环流化床锅炉在煤种变化时，会对运行调节带来影响。试验表明，各种煤种的燃尽率差别极大，在更换煤种时，必须重新调节分段送风和床温，使燃烧室适应新的煤种。 加入石灰石的目的，是为了在炉内进行脱硫。石灰石的主要化学成份是CaO ．而煤粉燃烧后产生的SO2、SO3等，若直接通过烟囱排入大气层，必然会造成污染。加入石灰石后，石灰石中的的Cao 与烟气中的SO2、SO3等起化学反应，生成固态的CaSO3 、CaSO4 （即石膏），从而减少了空气中的硫酸类的酸性气体的污染。另外，由于流化床锅炉的燃烧温度被控制在800－900 ℃范围内，煤粉燃烧后产生的NOx 气体也会大大减少硝酸类酸性气体。 2、循环流化床锅炉的特点 可燃烧劣质煤 因循环流化床锅炉特有的飞灰再循环结构，飞灰再循环量的大小可改变床内（燃烧室）的吸收份额，即任何劣质煤均可充分燃烧，所以循环流化床锅炉对燃料的适应性特别好。
机电设备年度检修计划【】
驻马店市吴桂桥煤矿有限公司2016年度设备检修计划 编制：机电科 日期：二零一六年
目录 总则 一般规定 (3) 第一部分：设备定检计划 主、副井绞车定检计划 (5) 主通风机定检计划 (9) 主水泵定检计划 (13) 空气压缩机定检计划 (16) 检修人员要求 (18) 第二部分：设备年检计划 年度检修计划汇总表 (20) 一、主通风机年度检修计划 (21) 二、副井提升机年度检修计划 (23) 三、主井提升机年度检修计划 (25) 四、主排水泵年度检修计划 (27) 五、空气压缩机年度检修计划 (29) 六、井上下供电系统年度检修计划 (31) 第三部分：设备年度改造计划 年度设备改造计划表 (33)
总则 为贯彻国家及上级有关设备管理方针、政策，及时发现并排除煤矿安全生产隐患，加强我矿设备管理，提高生产技术装备水平和经济效益，保证安全生产的正常运行，特制订本年度机电设备检修计划： 全矿机电停产检修计划，由矿生产技术科牵头，机电科配合收集、整理、编制并核定检修项目、内容、工期。重点检修项目由机电科委托承修单位，并组织现场跟工程，确保检修工作的顺利进行。 一、大型设备： 35kv变电所、主通风机，主水泵，提升绞车，空压机。 大型设备要建立检修记录，将设备检修时间、故障情况、所需零件规格型号、数量、试运情况及大修的工作情况记录存档。 二、检修内容依据设备说明书进行，检修内容分大修和小修和日常检修。 三、机电设备的检修在有备用设备的时候，原则上在用设备及备用设备轮流检修，不得将在用及备用设备全部停机检修。对大型设备的检修，在检修并应制定检修措施，措施经会审并贯彻至检修人员后方可实施。 四、值班人员必须如实认真填写设备运行记录及日志，按时对设备进行巡回检修，做好作业场所内的卫生清理，发现异

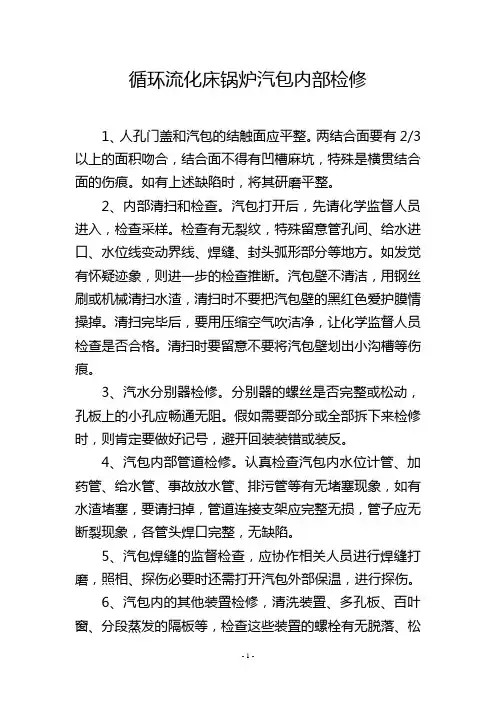

循环流化床锅炉汽包内部检修正式版
