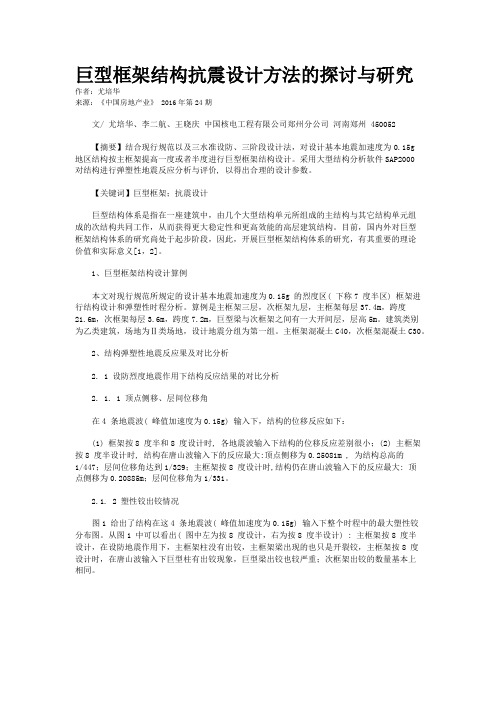

巨型框架结构抗震设计方法的探讨与研究
巨型框架结构抗震设计方法的探讨与研究
结合现行规范以及三水准设防、三阶段设计法，对设计基本地震加速度为0.15g地区结构按主框架提高一度或者半度进行巨型框架结构设计。采用大型结构分析软件SAP2000对结构进行弹塑性地震反应分析与评价，以得出合理的设计参数。
标签：巨型框架；抗震设计
巨型结构体系是指在一座建筑中，由几个大型结构单元所组成的主结构与其它结构单元组成的次结构共同工作，从而获得更大稳定性和更高效能的高层建筑结构。目前，国内外对巨型框架结构体系的研究尚处于起步阶段，因此，开展巨型框架结构体系的研究，有其重要的理论价值和实际意义。
1、巨型框架结构设计算例
本文对现行规范所规定的设计基本地震加速度为0.15q的烈度区（下称7度半区）框架进行结构设计和弹塑性时程分析。算例是主框架三层，次框架九层，主框架每层37.4m，跨度21.6m，次框架每层3.6m，跨度7.2m，巨型梁与次框架之间有一大开间层，层高5m。建筑类别为乙类建筑，场地为Ⅱ类场地，设计地震分组为第一组。主框架混凝土C40，次框架混凝土C30。
2、结构弹塑性地震反应结果及对比分析
2.1设防烈度地震作用下结构反应结果的对比分析
2.1.1顶点侧移、层间位移角
在4条地震波（峰值加速度为0.15g）输入下，结构的位移反应如下：
（1）框架按8度半和8度设计时，各地震波输入下结构的位移反应差别很小；（2）主框架按8度半设计时，结构在唐山波输入下的反应最大：顶点侧移为0.25081m，为结构总高的1/447；层间位移角达到1/32g；主框架按8度设计时.结构仍在唐山波输入下的反应最大：顶点侧移为0.20885m；层间位移角为1/331。
2.1.2塑性铰出铰情况
图1给出了结构在这4条地震波（峰值加速度为0.15g）输入下整个时程中的最大塑性铰分布图。从图1中可以看出（图中左为按8度设计，右为按8度半设计）：主框架按8度半设计，在设防地震作用下，主框架柱没有出铰，主框架梁出现的也只是开裂铰，主框架按8度设计时，在唐山波输入下巨型柱有出铰现象，巨型梁出铰也较严重；次框架出铰的数量基本上相同。
