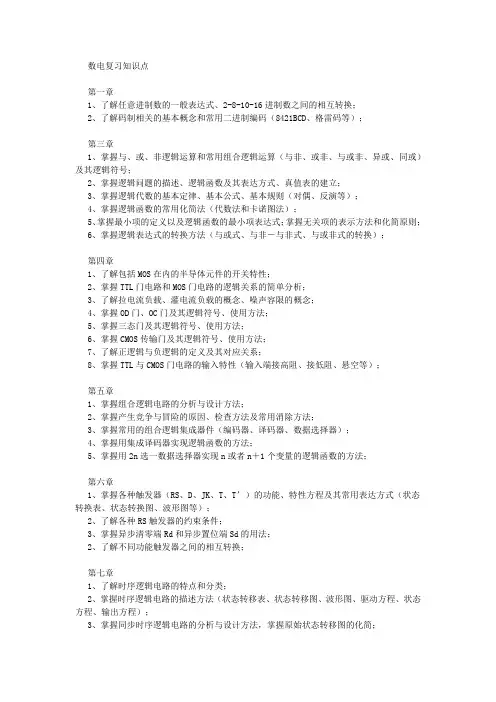

数电期末总结基础知识要点
数字电路各章知识点

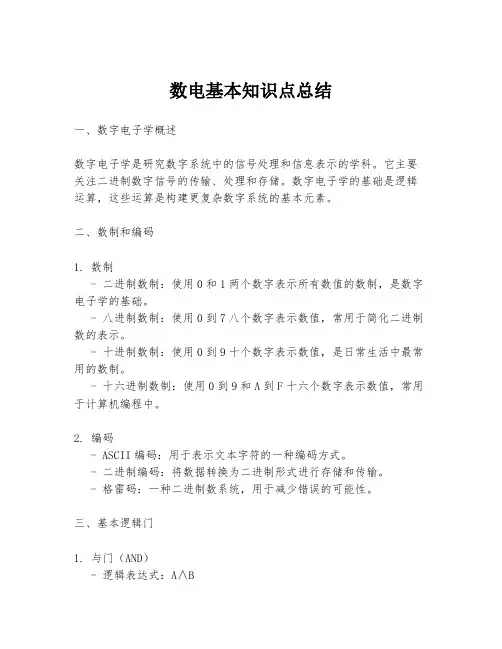

第1章 逻辑代数基础
一、 数制和码制
1．二进制和十进制、十六进制的相互转换 2．补码的表示和计算 3．8421码表示 二、 逻辑代数的运算规则
1．逻辑代数的三种基本运算：与、或、非 2．逻辑代数的基本公式和常用公式
~
逻辑代数的基本公式（P10） 逻辑代数常用公式：
吸收律：A AB A =+
消去律：AB B A A =+ A B A AB =+ 多余项定律：C A AB BC C A AB +=++ 反演定律：B A AB += B A B A ?=+ B A AB B A B A +=+ 三、 逻辑函数的三种表示方法及其互相转换 ★
逻辑函数的三种表示方法为：真值表、函数式、逻辑图 会从这三种中任一种推出其它二种，详见例1-6、例1-7
（
逻辑函数的最小项表示法
四、 逻辑函数的化简： ★
1、 利用公式法对逻辑函数进行化简
2、 利用卡诺图队逻辑函数化简
3、 具有约束条件的逻辑函数化简 例1.1
利用公式法化简 BD C D A B A C B A ABCD F ++++=)(
解：BD C D A B A C B A ABCD F ++++=)(
BD C D A B A B A ++++= )(C B A C C B A +=+ BD C D A B +++= )(B B A B A =+ C D A D B +++= )(D B BD B +=+
·
C D B ++= )(D D A D =+ 例 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、
m ABCD Y 约束条件为
∑8)4210(、、、、
m 解：函数Y 的卡诺图如下：
00 01 11 1000011110AB CD
111
×
11××××D B A Y +=
第2章 集成门电路
一、 三极管如开、关状态 1、饱和、截止条件：截止：be T V V < 饱和：CS
BS
B I
i I
β
>=
2、反相器饱和、截止判断
【
二、基本门电路及其逻辑符号 ★
与门、或非门、非门、与非门、OC 门、三态门、异或、传输门
（详见附表：电气图用图形符号P321 ）
二、门电路的外特性
★1、电阻特性：对TTL门电路而言，输入端接电阻时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。详见习题【2-7】、【2-11】
2、输入短路电流I IS
输入端接地时的输入电流叫做输入短路电流I IS。
3、输入高电平漏电流I IH
输入端接高电平时输入电流
4、输出高电平负载电流I OH
>
5、输出低电平负载电流I OL
6、扇出系数N O
一个门电路驱动同类门的最大数目。
非门的扇出系数：M1=I OL/I IL，M2=I OH/I IH，N=MIN（M1，M2）。
第3章组合逻辑电路
一、组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关
二、组合逻辑电路的分析方法★
→
→
逻辑图→
→
逻辑功能
写出逻辑函数式
真值表
化简
三、若干常用组合逻辑电路
…
译码器（74LS138、74LS139）
数据选择器（掌握表达式）
全加器（真值表分析）
四、组合逻辑电路设计方法★
1、用门电路设计
2、 用译码器、数据选择器实现 五、集成器件的接联
P95图3-28 以及 P102图3-40 例3.1 试设计一个三位多数表决电路
1、 用与非门实现
2、 】
3、
用译码器74LS138实现
4、 用双4选1数据选择器74LS153 解：1. 逻辑定义
设A 、B 、C 为三个输入变量，Y 为输出变量。逻辑1表示同意，逻辑0表示不同意，输出变量Y=1表示事件成立，逻辑0表示事件不成立。
2. 根据题意列出真值表如表所示
表
A B C Y 00000000000000001111
1111
1111
1111
3. 经化简函数Y 的最简与或式为：AC BC AB Y ++=
@
4. 用门电路与非门实现
函数Y 的与非—与非表达式为：AC BC AB Y = 逻辑图如下：
Y
B
5. 用3—8译码器74LS138实现
由于74LS138为低电平译码，故有i i Y m = 由真值表得出Y 的最小项表示法为：
m m m m Y 7653+++=
m
m m m 7
6
5
3
???=
Y
Y Y Y 7
6
5
3
=
@
用74LS138实现的逻辑图如下：
6. 用双4选1的数据选择器74LS153实现
74LS153内含二片双4选1数据选择器，由于该函数Y 是三变量函数，故只需用一个4选1即可，如果是4变量函数，则需将二个4选1级连后才能实现 74LS153输出Y
1
的逻辑函数表达式为：
D A A D A A D A A D
A A Y 13011201110110
1
1
+++=
三变量多数表决电路Y 输出函数为：
—
ABC C AB C B A BC A Y +++= 令
表示用D
D
C A B A A 13
10
1
~
,,== 则
A B C 10
10?+?+?+?=AB C B A C B A B A Y 010
=∴
D
C
D =11
C D
=12
113
=D
逻辑图如下：
1
D 10D 11D 12
D 13
1274L S 153
A 1A 00C A
B
Y Y
第4章 集成触发器
一、触发器：能储存一位二进制信号的单元 二、各类触发器特性方程 ★
$
RS ：
Q
R
S Q
n
n +=+1
0=RS
JK ： Q K Q J Q
n
n
n +=+1
D ： Q
T
Q
T
Q
n
n n +=+1
T ：
Q
T Q T Q
n
n n +=+1
T'：
Q Q
n
n =+1
三、各类触发器动作特点及波形图画法 ★
基本RS 触发器：
S
D
、
R
D
每一变化对输出均产生影响
同步RS 触发器：在CP 高电平期间R 、S 变化对输出有影响 主从RS 触发器：在CP=1期间，主触发器状态随R 、S 变化
"
CP下降沿，从触发器按主触发器状态翻转
主从JK触发器：动作特点和主从型RS类似。在CP=1期间，JK状态应保持不变，否则
会产生一次变化。
T'触发器：Q是CP的二分频
边沿触发器：触发器的次态仅取决于CP（上升沿/下降沿）到达时输入信号状态。四、触发器转换
D触发器和JK触发器转换成T和T’触发器
第5章时序逻辑电路
一、时序逻辑电路的组成特点：任一时刻的输出信号不仅取决于该时刻的输入信号，还和电路原状态有关。时序逻辑电路由组合逻辑电路和存储电路组成。
二、同步时序逻辑电路的分析方法★
|
逻辑图→写出驱动方法→写出特性方程→写出输出方程→画出状态转换图（详见例5-1）。
三、典型时序逻辑电路
1.移位寄存器及移位寄存器型计数器。
2.集成计数器
4位同步二进制计数器74LS161：异步清0（低电平），同步置数，CP上升沿计数，功能表见表5-10；
4位同步二进制计数器74LS163：同步清0（低电平），同步置数，CP上升沿计数，功能表见表5-11；
4位同步十进制计数器74LS160：同74LS161，功能见表5-14；
同步十六进制加/减计数器74LS191：无清0端，只有异步预置端，功能见表5-12 ；
双时钟同步十六进制加减计数器74LS193：有二个时钟CP U，CP D，异步置0（H），异步预置（L），功能见表5-13。
四、时序逻辑电路的设计
1..
2.用触发器组成同步计数器的设计方法及设计步骤（例5-3）
逻辑抽象→状态转换图→画出次态以及各输出的卡诺图→利用卡诺图求状态方程和驱动方程、输出方程→检查自启动（如不能自启动则应修改逻辑）→画逻辑图
3.用集成计数器组成任意进制计数器的方法★
置0法：如果集成计数器有清零端，则可控制清零端来改变计数长度。如果是异步清零端，则N进制计数器可用第N个状态译码产生控制信号控制清零端，产生控制信号时应注意清零端时高电平还是低电平。
置数法：控制预置端来改变计数长度。
如果异步预置，则用第N个状态译码产生控制信号。
如果同步预置，则用第N-1个状态译码产生控制信号，也应注意预置端是高电平还是低电平。
两片间进位信号产生：有串行进位和并行进位二种方法。详见P182图5-57
第6章可编程逻辑器件
|
一、半导体存储器的分类及功能
从功能上分为随机存取存储器RAM和只读存储器ROM。RAM特点：正常工作时可读可写，掉电时数据丢失。ROM特点：正常工作时可读不可写，掉电时数据保留。
二、半导体存储器结构
、RAM结构框图以及两者差异
2.二极管ROM点阵图
三、存储器容量扩展★
位扩展：增加数据位数；字扩展：增加存储单元；字位全扩展。
第8章 脉冲的产生和整形电路
/
重点：555电路及其应用 ★ 一、
用555电路组成施密特触发器
1. 电路如图所示
555
2651
8 4
0.01
V 0V CC V i
3图 6.1
3V CC V CC V CC 213
V 0
V i
图 6.2
2. 回差计算
V V CC T 32=
+ V V CC
T 3
1
=- 回差V V
V T T T
-+
+=?
3. 对应V
i
输入波形、输出波形如图所示
二、
用555电路组成单稳态电路
1. 电路如图所示
]
稳态时
00
=V
102
=V V
i 有负脉冲触发时
V i2
V0
t
t
tw
图 6.4
2.脉宽参数计算
3.波形如图所示
三、用555组成多谐振荡器
1.电路组成如图所示
2.电路参数：
充电τ：C
R
R)
(
2
1
+；
放电τ：C
R2
周期2
ln
2)
(
2
1C
R
R
T+
=
第9章数/模和模/数转换电路
一、D/A 转换器
D/A 转换器的一般形式为：D
K
V i
=
，K为比例系数，D i为输入的二进制数，D/A 转换器的电路结构主要看有权电阻、T型电阻网络D/A 转换器等。
T 型电阻网络D/A 转换器输出电压和输入二进制数之间关系的推导过程。 二、A/D 转换器
1. A/D 转换器基本原理
取样定理：为保证取样后的信号不失真恢复变量信号，设采样频率为，
f
f
s
max
,原信号最高频率为，则
f
f
s
max
2
A/D 转换器过程：采样、保持、量化、编码 2. 典型A/D 转换器的工作原理
逐次逼近型A/D 转换器原理 双积分型A/D 转换器的原理
模电数电及电力电子技术知识点
集成运算放大电路 输入级采用高性能的恒流源差动放大电路 要求输入阻抗高、差摸放大倍数大、共模抑制比高、差摸输入电压及共模输入电压范围大且静态电流小 作用减少零点漂移和抑制共模干扰信号 中间级采用共射放大电路 作用提供较高的电压增益 输入级要求其输出电压范围尽可能宽、输出电阻小以便有较强的带负载能力且非线性失真小 采用准互补输出级 偏置电路确定合适的静态工作点 采用准互补输出级 综合高差摸放大倍数、高共模抑制比、高输入阻抗、高输出电压、低输出阻抗的双端输入单端输出的差动放大器交直流反馈的判断电容隔直通交直流：短路交流：开路 串并联反馈的判断输入信号与反馈信号同时加在一个输入端上的是并联，反之 电压电流反馈的判断反馈电路直接从输出端引出的是电压反馈从负载电阻RL的靠近 “地”端引出的是电流反馈 直流脉宽调制PWM变换器 将固定电压的直流电源变换成大小可调的直流电源的DC-DC变换器又称直流斩波器。 它能从固定输入的直流电压产生出经过斩波的负载电。负载电压受斩波器工作率的控制。变 更工作率的方法与脉冲宽度调制（斩波频率f=1/T不变，改变导通时间t on）和频率调制（导 通时间t on或关断时间t off不变，改变斩波周期T即斩波频率f=1/T）两种。 斩波器的基本回落方式有升压（斩波器所产生的输出电压高于输入电压）和降压两种，改变回落元件的连接就可改换回路的方式。 用晶闸管作为开关的斩波器，由于晶闸管无自关断能力，它在直流回路里工作是，必须有一套使其关断的（强迫）换相（流）电路。晶闸管的换流方式有：电源换流、负载换流和 强迫换流。 负载换流缺点主要是电骡的揩振频率与L和C的大小有关，随着负载与频率的变化，换流的裕量也随之改变。 为了可靠换流，换流脉冲的幅值应足以消去晶闸管中的电流，脉冲的宽度应保证大于晶闸管的关断时间。 晶闸管斩波器的缺点是需要庞大的强迫换流电脑，是设备体积增大和损耗增加；而且斩波开关频率也低，致使斩波器电流的脉动幅度大，电源揩波也大，往往需加滤波器。 直流PWM变换器分不可逆、可逆输出两大类。前者输出只有一种极性的电压，而后者可输出正或负极性电压。如果在一个斩波周期中输出电压正、负相间的称为双极式可逆PWM 变换器；如果在一个斩波周期中输出电压只有一种极性电压的称为单极式可逆PWM变换 器。 双极式可逆PWM变换器的输出电压Uab在一个周期正、负相间。单机式可逆PWM变换器只在一个阶段中输出某一极限的脉冲电压+Uab或—Uab，在另一阶段中Uab=0. 无制动作用的不可逆输出PWM变换器电流始终是一个方向，因此不能产生制动作用，电动机只能作单象限运行，又称为受限式脉宽调制电路。 受限单极式可逆PWM变换器与单极式可逆PWM变换器的不同是避免了上下两个开关直通的可能性。 双极式脉宽调制器由三角波振荡器、电压比较器构成，单极式脉宽调制器由两只运算放
数电填空题知识点总结
1、逻辑代数有与、或和非三种基本运算。 2、四个逻辑相邻的最小项合并，可以消去__2________个因子； __2n _______个逻辑相邻的最小项合并，可以消去n 个因子。 3、逻辑代数的三条重要规则是指反演规则、代入规则和对偶规则。 4、 n 个变量的全部最小项相或值为1。 6、在真值表、表达式和逻辑图三种表示方法中，形式唯一的是真值表。 8、真值表是一种以表格描述逻辑函数的方法。 9 、与最小项ABC 相邻的最小项有AB ’C’，ABC， A’BC ’。 2n 10、一个逻辑函数，如果有n 个变量，则有个最小项。 11、 n 个变量的卡诺图是由2n个小方格构成的。 13、描述逻辑函数常有的方法是真值表、逻辑函数式和逻辑图三种。 14、相同变量构成的两个不同最小项相与结果为0。 15、任意一个最小项，其相应变量有且只有一种取值使这个最小项的值为1。1．在数字电路中，三极管主要工作在和两种稳定状态。 饱和、截止 2．二极管电路中，电平接近于零时称为，电平接近于 VCC是称为。低电平、高电平 3． TTL 集成电路中，多发射极晶体管完成逻辑功能。 与运算 4． TTL 与非门输出高电平的典型值为，输出低电平的典型值为。 3.6V 、 0.2V 5．与一般门电路相比，三态门电路中除了数据的输入输出端外，还增加了一个片选信号端，这个对芯片具有控制作用的端也常称为。 使能端 6．或非门电路输入都为逻辑 1 时，输出为逻辑。 7．电路如图所示，其输出端 F 的逻辑状态为。 1 8．与门的多余输出端可，或门的多余输出端可。与有用输入端并联或接高电平、与有用输入端并联或接低电平 10．正逻辑的或非门电路等效于负逻辑的与非门电路。 与非门 11．三态门主要用于总线传输，既可用于单向传输，也可用于双向传输。单向传送、双向传送 12．为保证TTL 与非门输出高电平，输入电压必须是低电平，规定其的最大值称 为开门电平。 低电平、开门电平
模电数电基础笔试总结
模拟电路（基本概念和知识总揽） 1、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。 2、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用） 3、基尔霍夫定理的内容是什么？ 基尔霍夫定律包括电流定律和电压定律。 电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。 4、描述反馈电路的概念，列举他们的应用？ 反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。 反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。 电压（流）负反馈的特点：电路的输出电压（流）趋向于维持恒定。 5、有源滤波器和无源滤波器的区别？ 无源滤波器：这种电路主要有无源元件R、L和C组成 有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。 集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。 6、基本放大电路的种类及优缺点，广泛采用差分结构的原因。 答：基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路，简称共基、共射、共集放大电路。 共射放大电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻较大，频带较窄。常做为低频电压放大电路的单元电路。 共基放大电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射放大电路相当，频率特性是三种接法中最好的电路。常用于宽频带放大电路。 共集放大电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，并具有电压跟随的特点。常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。 广泛采用差分结构的原因是差分结构可以抑制零点漂移现象。 ?7、二极管主要用于限幅，整流，钳位． ?判断二极管是否正向导通： １．先假设二极管截止，求其阳极和阴极电位； ２．若阳极阴极电位差＞UD ，则其正向导通； ３．若电路有多个二极管，阳极和阴极电位差最大的二极管优先导通；其导通后，其阳极阴极电位差被钳制在正向导通电压（０.7V 或０.３V ）；再判断其它二极管．
数字集成电路必备考前复习总结
Digital IC：数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路 或系统 第一章引论 1、数字IC芯片制造步骤 设计：前端设计（行为设计、体系结构设计、结构设计）、后端设计（逻辑设计、电路设计、版图设计） 制版：根据版图制作加工用的光刻版 制造：划片：将圆片切割成一个一个的管芯（划片槽） 封装：用金丝把管芯的压焊块（pad）与管壳的引脚相连 测试：测试芯片的工作情况 2、数字IC的设计方法 分层设计思想：每个层次都由下一个层次的若干个模块组成，自顶向下每个层次、每个模块分别进行建模与验证 SoC设计方法：IP模块（硬核（Hardcore)、软核（Softcore)、固核（Firmcore））与设计复用Foundry（代工）、Fabless（芯片设计）、Chipless（IP设计）“三足鼎立”——SoC发展的模式 3、数字IC的质量评价标准（重点：成本、延时、功耗，还有能量啦可靠性啦驱动能力啦 之类的） NRE (Non-Recurrent Engineering) 成本 设计时间和投入，掩膜生产，样品生产 一次性成本 Recurrent 成本 工艺制造（silicon processing），封装（packaging），测试（test） 正比于产量 一阶RC网路传播延时：正比于此电路下拉电阻和负载电容所形成的时间常数 功耗：emmmm自己算 4、EDA设计流程 IP设计系统设计（SystemC）模块设计（verilog） 综合 版图设计(.ICC) 电路级设计（.v 基本不可读）综合过程中用到的文件类型(都是synopsys版权)： 可以相互转化 .db（不可读）.lib（可读） 加了功耗信息
数字电路期末总复习知识点归纳详细
第1章 数字逻辑概论 一、进位计数制 1.十进制与二进制数的转换 2.二进制数与十进制数的转换 3.二进制数与16进制数的转换 二、基本逻辑门电路 第2章 逻辑代数 表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。 一、逻辑代数的基本公式和常用公式 1）常量与变量的关系Ａ+0＝Ａ与Ａ=?1Ａ Ａ+1＝1与00=?A A A +＝1与A A ?＝0 2）与普通代数相运算规律 a.交换律：Ａ+Ｂ＝Ｂ+Ａ b.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ） c.分配律：)(C B A ??＝+?B A C A ? ))()(C A B A C B A ++=?+） 3）逻辑函数的特殊规律 a.同一律：Ａ+Ａ+Ａ b.摩根定律：B A B A ?=+，B A B A +=? b.关于否定的性质Ａ＝A 二、逻辑函数的基本规则
代入规则 在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则 例如：C B A C B A ⊕?+⊕? 可令Ｌ＝C B ⊕ 则上式变成L A L A ?+?＝C B A L A ⊕⊕=⊕ 三、逻辑函数的：——公式化简法 公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式 1）合并项法： 利用Ａ+1=+A A 或A B A B A =?=?, 将二项合并为一项，合并时可消去一个变量 例如：Ｌ＝B A C C B A C B A C B A =+=+)( 2）吸收法 利用公式A B A A =?+，消去多余的积项，根据代入规则B A ?可以是任何一个复杂的逻辑式 例如 化简函数Ｌ＝E B D A AB ++ 解：先用摩根定理展开：AB ＝B A + 再用吸收法 Ｌ＝E B D A AB ++ ＝E B D A B A +++ ＝)()(E B B D A A +++ ＝)1()1(E B B D A A +++ ＝B A + 3）消去法 利用B A B A A +=+ 消去多余的因子
