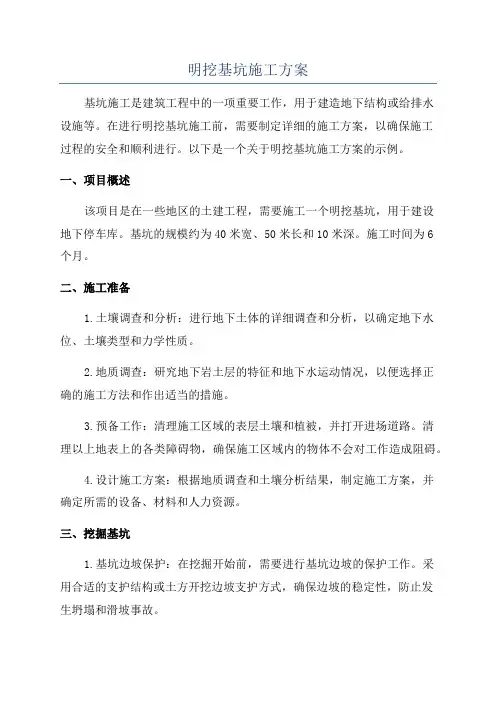

明挖基坑施工方案
一、编制说明
1.1编制依据
1、长沙市轨道交通二号线一期工程土建施工第2#合同段施工西湖公园站~溁湾镇站区间明挖段围护桩结构设计和区间明挖段主体结构设计图纸。
2、现场踏勘所掌握的情况资料。
3、适用于本工程的标准、规范、规程：
《钢筋焊接及验收规程》（JGJ18-96）；
《喷射混凝土施工技术规程》(YBJ226-91)；
《钢筋机械连接通用技术规程》（JGJ107-96）；
《建筑工程质量检验评定标准》（GB50210-2001）；
《锚钉喷射混凝土支护技术规范》(GB50086-2001)；
《混凝土结构耐久性设计规程》（GB/T 50476-2008）；
《地下铁道工程施工及验收规范》（GB50299-1999）；
《混凝土结构工程施工质量验收规范》（GB50204-2002）及国家、部委和长沙市有关安全、质量、工程验收等方面的标准及法规文件。
4、我单位现有的施工管理水平、技术水平、科研水平、机械设备配备能力和资金投入能力。
5、我单位多年从事地铁工程、城市轨道交通工程及市政工程的施工经验。
1.2编制原则
1、在充分理解招标文件、设计图纸及认真踏勘现场的基础上采用先进、合理、经济、可行的施工方案。
2、施工区段合理划分，施工进度安排均衡、高效。
3、保护环境、保护文物，文明施工。施工全过程对环境破坏最小、占用场地最少，并有较周密的环境保护措施。
4、严格贯彻“预防为主、安全第一”的原则，确保工程质量和工期。
5、坚持优化技术方案和推广应用“四新”成果，加强科技创新和技术攻关，应用新技术、新材料、新工艺、新设备，确保工程全面创优。
6、加强施工管理，提高生产效率，降低工程造价。
7、采用监控系统和信息反馈系统作为指导施工的依据，施工时地表沉降、建筑物倾斜、围岩地质超前预报等各种技术难题与设计、监理、科研院校联合进行研究。
二、工程概况
2.1、工程概述
西湖公园站～溁湾镇站区间为2号线一期工程的第三个区间，该明挖区间设计起点里程YDK3+181.500（ZDK3+181.500），终点里程YDK3+499.400（ZDK3+507.646），右线长度317.9m，左线长度326.146m。本明挖段出西湖公园站后向东前行，依次下穿西湖鱼场、枫林一路与滨湖路交叉路口处护坡桩，而后沿枫林一路一直向东前行至溁湾镇站。区间场地地形地貌为剥蚀丘陵地貌，地形起伏变化较大，地面标高31.10～81.80m，相对高差3.0～31.5m。该区间沿线地表主要为鱼塘。线路最大坡度为20‰，最小坡度为2‰。区间断面形式采用分离式单洞断面，明挖段采用现浇钢筋混凝土矩形框架结构。断面形式采用平顶直墙，断面尺寸为5760mm宽*6530mm高，线间距为7m，左线采用放坡网喷支护，坡率为1：1，坡面挂网φ6.5@200*200钢筋网，喷射混凝土强度等级C20，厚度100mm；右线采用土钉支护，坡率为1：0.5，坡面挂网φ6.5@200*200钢筋网，喷射混凝土强度等级C20，厚度100mm。明挖基坑平面图见附图1。
2.2、地形地貌
西湖公园站～溁湾镇站区间，地貌主要有两种，起点（YDK3
+181）～YDK3+505 段为水塘，常年积水，地面高程在28.6～29.5左右，水深1.8～2.5 米左右；YDK3+505～YDK4+194（终点）原始地貌为剥蚀丘陵，后被人工改造，现地形略有起伏，地势逐渐增高，地面高程32.2～47.8m，该段沿线建筑物密集，地面主要为公路、住宅
小区、单位办公场所等。
2.3、工程地质
根据野外地质调查及钻探结果，西湖公园站～溁湾镇站区间场地覆盖层主要有第四系全新统人工填土、淤泥质粉质粘土，更新统残
积层；基岩为元古界板溪群泥（砂）质板岩。区间场地揭露的地层由新至老如下：
（a）第四系全新统（Q4）
（1-1）填土（Q4ml）：主要为人工填筑的素填土、杂填土及耕植土，红褐、褐黄、灰褐等色，多呈松散状，部分稍压实，主要由粘性土组成，局部为砂土或建构筑物垃圾等。该层位于地表，部分地段顶部分布有0.20～0.40m 厚的砼。厚度为0.15～13.5m，主要分布于公路路基处。
（1-5）淤泥质粉质粘土（Q4h）:黑褐色，软塑～可塑状态，稍有光滑，中等干强度，中等韧性，含有机质。层厚0.5～8.6m，主要分布于池塘表层。
（b）第四系更新统（Q2）
（4-2）粉质粘土（Q2el）：褐黄色、褐红色、棕红夹黄白色，可塑～硬塑，摇振无反应，稍有光泽，干强度中等～较高，韧性中等，局部较差。局部含灰白色高岭土条带具网纹状结构。层厚0.5～8.3m，全场分布较广泛。
（c）元古界板溪群（Pt）
（11）泥质（砂质）板岩：褐黄色、灰黄色、红褐色，变余泥质结构，板状构造，局部夹石英脉。全风化～微风化状态，极软岩～软质岩。钻探揭露层厚一般大于20.0m，全场分布，多被第四系覆盖。产状190～210°∠80～88°。
（11-1）全风化层：紫红色、灰色、褐黄色，原岩结构依稀可见，主要要成分为砂、粘土（高岭土），岩质极软，易捏碎，具膨胀性。层厚1.6～13.9m，场区内零星分布。
（11-2）强风化层：褐红色、黄绿色、灰黄色，砂质板岩夹泥质
板岩，节理裂隙发育，局部铁质、锰质侵染。原岩结构破坏严重，岩石破碎，岩质极软，遇水易软化、崩解，易捏散、易刻划，层厚1.5～34.6m，全场均有分布。
（11-3）中风化层：灰色、褐红色、褐黄色，砂质板岩夹泥质板岩，局部有石英脉，节理裂隙较发育，节理裂隙面平直、光滑，铁质、锰质侵染，岩质软～较硬，较难折断，遇水易软化、崩解，大部分钻孔未穿透该层，揭露厚度为5.7～36.5m。全场均有分布。
（11-4）微风化层：灰色、青灰色，砂质板岩夹泥质板岩，局部含石英脉，隐节理裂隙发育，节理裂隙面平直、光滑，隐节理闭合，卸荷易裂开，岩质较硬，较难折断，遇水易软化、崩解，未揭穿本层，层厚大于10.0m。全场均有分布。
（12）断层角砾岩：灰白色、褐黄色，碎屑结构，泥质胶结，胶结松散，角砾以石英质、板岩质为主，含有大量断层泥，局部见断
层擦痕。主要在YDK4+030～YDK4+150 段分布，钻孔EJZ2-Ⅲ09-XR2、EJZ2-Ⅲ09-XR4、EJZ2-Ⅲ09-XR5、EJZ1-Ⅲ09-XRZK4 揭露，均未揭穿，揭露厚度7.1～43.6m。西湖公园站~溁湾镇站区间明挖段地质剖面图见附图2。
2.4、不良地质作用与特殊岩土
明挖区间勘察场地不存在不良地质作用，特殊岩土主要是分布于池塘处的淤泥质粉质粘土和软硬不均匀且极破碎、遇水极易软化、易崩解的泥质（砂质）板岩。
1、淤泥质粉质粘土（1-5），流塑～可塑状态，主要分布于YDK3+181～YDK3+505 段大面积水洼区，厚度0.5～8.6m，平均厚度为1.59m，基本分布于水塘地表表层（见柱状图、剖面图），具有天然含水量高，孔隙比较大，压缩性高，强度低，渗透系数小的特性，其工程地质病害如下：
（1）震陷性：当按7 度地震力考虑时，原状土受到震动后，会很快变成稀释状态，易产生侧向滑动，沉降及基底变形等现象。
（2）流变性：除排水固结引起垂直方向的变形外，在剪应力的
作用下还会发生缓慢而长久的剪切变形，对建筑地基沉降及地基稳定性均有不利影响。
（3）高压缩性：软土属高压缩性土，极易因其体积的压缩而导致地面等。
（4）低透水性：因其透水性弱和富水性强，对地基排水固结不利，不仅影响地基强度，同时延长了地基趋于稳定的沉降时间。
（5）低强度和不均匀性：软土分布区地基强度很低，且极易出现不均匀沉降。
2、元古界板溪群泥质（砂质）板岩风化强烈，节理裂隙极发育，岩体破碎，具遇水软化易崩解的特点。
（1）由于泥质（砂质）板岩组成物质不均匀，泥质板岩岩性极软，而砂质砂质板岩岩性较软，且二者分布不均匀；
（2）裂隙发育程度的差异以及地下水的作用等，使得各岩石风化带中存在不同程度的不均匀风化，主要表现为泥质（砂质）板岩的不均匀风化现象，局部发育有风化硬夹层或风化软弱夹层。
由于岩土层的软硬不均，致使拟建建（构）筑物基础底部臵于不同地层上，易使拟建建（构）筑物基础和上部结构产生不均匀沉降。
2.5、工程水文地质条件
西湖公园站～溁湾镇站区间场地范围内地表水分布不均匀YDK 3+181～YDK3+505 段为大面积水洼区，地表多为连通的池塘，水深1.0～3.0m，池塘水位随季节变化，主要接收大气降水的补给，每年4～9 月份是其的补给期，10 月～次年3 月水深较浅。主要通过蒸发和向地下渗透消耗；而YDK3+505～YDK4+194 段地表主要为公路、楼房，地表水贫乏。
（1）第四系覆盖层孔隙潜水
第四系覆盖层含水地层主要以填土（1-1）、淤泥质粉质粘土（1 -5）、粉质粘土（4-2）为主，其富水性和透水性均差。一般而言，
勘察区地下水具统一的地下水面，属潜水，人工填土、淤泥质粉质粘土中主要为上层滞水。
（2）基岩裂隙水
基岩裂隙水主要赋存于强风化～微风化带的基岩裂隙中，本次勘察所遇基岩裂隙水主要为元古界板溪群强风化～微风化泥（砂）质板岩基岩裂隙水，根据勘察时水位观测情况，均属潜水类型。基岩裂隙以风化节理裂隙为主，裂隙多呈闭合状或多被泥质填充，因此地下水在基岩中的赋存量较小，迳流条件较差，透水性较弱。
勘察场区地处亚热带季风性气候区，降雨量大于蒸发量，其中大气降雨是本区地下水的主要补给来源之一，每年4～9 月份是地下水的补给期，10 月～次年3 月为地下水消耗期和排泄期。本勘察区地下水的主要补给来源为大气降水，天然水力坡度不大，多属浅循环地下水；基岩裂隙水以垂直循环为主，径流途径相对较长，主要靠大气降水和上层地下水的垂向补给。地下水的排泄方式主要表现为向低洼处排泄，另外主要以地表蒸发和植物蒸腾方式排泄。
勘察期间，区间内钻孔除水中孔外，其它钻孔均遇见地下水，主要为赋存于第四系土层中的孔隙潜水和基岩裂隙中的基岩裂隙水。勘察时测得钻孔中混合稳定水位埋深为1.20～11.20m，稳定水位标高为44.90～28.60m。
根据勘察时钻孔中采取的4件地下水试样进行的室内水质分析结果，勘察场地内地下水的PH 值6.64～7.06，HCO3-浓度3.12～
3.54mg/L。按《岩土工程勘察规范》（GB50021-2001）中有关腐蚀性评价标准判定，场地内地下水水质对混凝土结构无腐蚀性，对钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具PH 值、Cl-+SO42-型弱腐蚀性。
2.6、气象条件
长沙属亚热带季风湿润气候区，温和湿润，季节变化明显。冬寒夏热，四季分明；春秋短促，冬夏绵长，充分体现了亚热带大陆性季风气候的典型特点。
长沙距海较远，又位于冲积盆地，边缘地势高峻，向北倾斜，北方冷空气可深入聚集，冬季比同纬度地区稍冷，而夏季比同纬度地区更热，是江南“四大火炉”之一。
长沙平均气温为17.2℃。1月最冷，平均4.7℃，历史上绝对最低温度曾在2月份出现，达零下11．3℃。7月最热，平均气温29．4℃，历史上绝对最高温曾在8月初出现，达43℃。全年无霜期平均275天，积雪日为 6天。东西山势高耸，雨量充沛，年平均降水量1360毫米，年平均雨日 152天。长沙降雨不均匀，3～5月平均降雨日数有52.8天，约占全年总降雨日数的35％；夏季降水不均，旱涝无定；秋冬雨水明显减少。
三、明挖基坑施工工艺流程
3.1支护1区施工工艺流程图
3.2支护2区施工工艺流程图
四、具体施工方法
针对本工程的特点，土方采取放坡分层开挖，基坑开挖深度为8.2~13m。左线路采用1：1的坡比，左线采用放坡网喷支护，坡率为1：1，坡面挂网φ6.5@200*200钢筋网，喷射混凝土强度等级C20，厚度100m，坡面开挖长度为11.6~18.382m；右线路采用1：0.5的坡比，右线采用土钉支护，坡率为1：0.5，坡面挂网φ6.5@200*200钢筋网，喷射混凝土强度等级C20，厚度100mm，坡面开挖长度为9.2~14.6m。整个开挖坡面采取四层开挖。
土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用洛阳铲人工成孔或机械成孔，孔内放锚钉并注入水泥浆，在坡面安装钢筋网，喷射强度等级不低于C20的混凝土，使土体、土钉锚钉及喷射混凝土面层结合，为深基坑土钉支护。其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点。
4.1支护1区具体施工方法
1、坡顶施作排水沟
采用人工开挖法在基坑坡顶1.8m外自然地坪处设臵300mm×300mm的排水沟，每隔30米设一集水井，长为2000mm，宽为1500mm，高为1500m，并配臵水泵，及时将集水井内的积水排入城市排水管网，不让地面水流入基坑内。
2、第一层开挖
由测量组对基坑开挖线进行放样，并采用木桩和喷漆做好标记。采用挖掘机进行第一层开挖，预留一定厚度的保护层，采用人工修整坡面至设计标高，坡面平整度的允许偏差±20mm。
3、初喷混凝土
基坑开挖后为尽量缩短边坡土体的裸露时间，混凝土分两次喷射，采用C20混凝土进行喷射，第一次喷射厚度为50mm。
4、钻孔
支护1区采用洛阳铲人工成孔。
5、安装短筋及钢筋网片
（1）短筋采用φ20@1000×1000布臵，锚入土层中2m，锚入在强、中风化板岩中1.5m。
（2）钢筋网片应短筋连接牢固，喷射混凝土时钢筋网不得晃动。
（3）钢筋网片采用φ6.5@200×200，焊接网格允许偏差±10mm,钢筋网的搭接长度为300mm。
（4）在表面设臵φ40的塑料排水管@2400×2400布孔，以便将混凝土面层积水排出，确保混凝土面层与土体的粘结能力；
6、复喷射混凝土
（1）基坑开挖后为尽量缩短边坡土体的裸露时间，混凝土分两次喷射。第一次喷射50mm，待安装短筋，绑扎、固定钢筋网，设臵加强筋完成后再进行第二次喷射至设计厚度。在继续下步喷射作业时应仔细清除预留在施工缝接合面上的浮浆层和松散碎块，并喷水使之潮湿。同时做好施工缝钢筋的搭接。
（2）喷射时，喷头应尽量与受喷面垂直，距离宜为0.6~1.2m；喷射时应控制好水灰比，保持混凝土表面平整、湿润光泽、无斑及滑移流淌现象。支护1区断面图见附图3。
4.2支护2区具体施工方法
1、坡顶施作排水沟
采用人工开挖法在基坑坡顶1.8m外自然地坪处设臵300×300的排水沟，每隔30米设一集水井，长为2000mm，宽为1500mm，高为1500m，并配臵水泵，及时将集水井内的积水排入城市排水管网，不让地面水流入基坑内。
2、第一层开挖
采用挖掘机进行第一层开挖，预留一定厚度的保护层，用人工修
整坡面至设计标高，坡面平整度的允许偏差±20mm。
3、土钉（排水孔）钻孔
施工工艺：确定孔位→钻孔就位→调整角度→钻孔→清孔。
（1）钻孔前，根据设计要求和土层条件，应定出孔位并作出标记和编号。
（2）作业面场地要平坦、坚实、有排水设施，场地宽度大于4m。
（3）钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。
（4）钻孔设备可以根据土层条件选择专门锚钉机械或地质钻机。
（5）为了配合跟管钻进速度，应配备足够数量的长度为50~100cm的短套管。
（6）在钻进过程中，应精心操作，精神集中，合理掌握钻进参数，合理掌握钻进熟读。防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理，并备齐必要的事故打捞工具。
（7）钻孔完毕后，用清水把孔底沉渣冲洗干净，直至空口清水返出。
孔位的偏差≤100mm，成孔的倾角误差≤3°孔深误差≤50mm；孔径误差≤5mm，成孔过程中遇到障碍物需调整孔径时，不得影响支护安全。钻孔直径为120mm，钻孔深度为3~8m。
4、安装土钉
（1）按设计要求制作锚钉（钢筋），为使锚钉处于钻孔中心，应在锚钉杆件上安设定中架或隔离架。
（2）锚钉钢筋平直、顺直、除油防锈。杆体自由段应用塑料布或塑料管包扎，与锚固体连接处用铅丝绑扎。
（3）安放锚钉杆体时，应防止杆体扭曲、压弯，注浆管宜随锚钉一同放入孔内，管端距孔底为50~100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于孔中心。
（4）若发现孔壁坍塌，应重新透孔、清孔，直至能顺利送入锚钉为止。
5、注水泥砂浆
（1）注浆材料根据设计要求，按水泥：水：砂=1：0.5：0.3配比制浆，必要时可加入一定量的外加剂或掺和挤，注浆压力控制在0.6~0.8Mpa左右，并根据土钉现场实验调整注浆压力和注浆量。注浆采用底部注浆法，注浆管应插入距孔底250～500mm处，随浆液的注入缓慢匀速拔出，为保证注浆饱满，
（2）水泥砂浆应拌和均匀，过筛，随拌随用，浆液应在初凝前用完，注浆管路应保持畅通，并严防石块、杂物混入。
（3）常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。
（4）注浆时，宜边灌浆边拔出注浆管。但应注意管口应始终处于浆面以下，注浆时应随时活动注浆管，待浆液溢出孔口时全部拔出。
（5）拔出套管，拔管时应注意钢筋有无被带出的情况，否则用再压进去直至不带出为止，在继续拔管。
（6）注浆完毕应将外露的钢筋清洗干净，并保护好。
（7）要注意土钉的防锈和耐久性，设定混凝土保护层厚度为35mm。
6、安装钢筋网片、排水管
（1）钢筋网应与土钉、锚固装臵连接牢固，喷射混凝土时钢筋网不得晃动。
（2）钢筋网片采用φ6.5@200×200，焊接网格允许偏差±10mm,钢筋网的搭接长度为300mm。在土钉墙表面设臵φ40 的塑料排水管@2400×2400布孔，以便将混凝土面层积水排出，确保混凝土面层与土体的粘结能力。
7、喷射混凝土
（1）基坑开挖后为尽量缩短边坡土体的裸露时间，混凝土分两次喷射。第一次喷射50mm，待安装土钉，绑扎、固定钢筋网，设臵加强筋完成后再进行第二次喷射至设计厚度。在继续下步喷射作业时应仔细清除预留在施工缝接合面上的浮浆层和松散碎块，并喷水使之
潮湿。同时做好施工缝钢筋的搭接。
（2）喷射时，喷头应尽量与受喷面垂直，距离宜为0.6~1.2m;喷射时应控制好水灰比，保持混凝土表面平整、湿润光泽、无斑及滑移流淌现象。
（3）在土钉部位，应先喷土钉下方，再喷土钉上方;喷射混凝土的其它要求可参照《锚杆喷射混凝土支护技术规范》(GB50086-2001)和《喷射混凝土施工技术规程》(YBJ226-91)。支护2区断面图见附图4。
4.3结构施工方法
本工程采用20cm厚的C20混凝土作为基础垫层，在基槽完成验收后，根据施工的划分，开始施工垫层。垫层施工采用泵送混凝土，用平板震捣器进行震捣。由于防水设计图未出，等设计图纸出来再做补充方案。明挖区间的变形缝控制在45m左右，另在联络通道与主隧道接口处、区间明暗交界处设变形缝，明挖区间共设臵10到变形缝。横向施工缝结合变形缝或后浇带设臵，其间距一半控制在15m以内。水平施工缝设在边墙或中墙剪力较小且便于施工的部位（底板斜托以上）
1、钢筋工程
本工程现场设钢筋加工场，所有钢筋在现场加工。
1)、原材料进场和堆放
（1）钢筋原材料进场
①进场的钢筋原材料，必须具备出厂合格证或进口商检报告。收料员认真核查产地、批号、规格是否与合格证相符，经确认无误后，方可收货进场。
②钢筋进场按批检查验收，每验收批由同牌号，同炉罐号，同加工方法，同规格，同交货状态的钢筋组成，重量不大于60t。每批钢筋取两根试样，在外观及尺寸合格的钢筋上切取，并将试样送试验部门复检，国产钢筋只作力学性能试验，进口钢材必须做力学试验和化学成分分析试验。经复检合格后方可使用。
（2）钢筋堆放
钢筋堆放场地布臵在现场空地处，用砼浇成宽200mm，高300mm 的长条墩，钢筋分规格放在长条墩上，用钢牌标明钢筋规格、产地、检验状态，并设专人管理。
2)、钢筋加工
先由钢筋专职放样员按设计施工图和规范要求编制钢筋下料表，经项目总工程师审核，按复核料单制作。钢筋加工的形状、尺寸必须符合设计要求。钢筋表面必须做到洁净、无损伤，油渍、漆污和铁锈等，若有在使用前要清除干净。带有粒状和片状锈的钢筋不得使用。
钢筋切断和弯曲时要注意长度的准确，弯曲后平面上没有翘曲不平现象，钢筋弯曲点处不得有裂缝。对于Ⅱ级钢筋不能反复弯，钢筋加工的允许偏差要符合如下规定。
钢筋加工允许偏差
钢筋加工成半成品后，要按类别、直径、使用部位挂好标志牌，并分类堆放整齐，使用时才吊运送至使用部位。
3)、钢筋绑扎
（1）准备工作
核对半成品钢筋的规格、尺寸和数量等是否与料单相符，准备好绑扎用的20～22号镀锌铁丝、工具等，并按各部位保护层的厚度准备好水泥砂浆垫块。当保护层厚度小于或等于20mm时，垫块平面尺寸为30×30mm；当保护层厚度大于等于25mm时，采用细石砼垫块，垫块平面尺寸为50×50mm，。
（2）底板钢筋绑扎
底板厚700mm，钢筋绑扎时需垫Φ20钢筋撑脚，梅花型设臵，间距1m，以固定钢筋网的位臵。底板钢筋采用对焊连接与机械连接并
用，在同一位臵的钢筋焊接面积不得超过该位臵钢筋总面积的50％，底板上层钢筋在轴线处焊接，底板下层钢筋在跨中处焊接。底板钢筋纵横交叉点用20号铁丝间隔绑扎。
（3）墙钢筋绑扎
墙竖向钢筋放在内侧，水平钢筋放在外侧，上下及两端二排钢筋交叉点每点扎牢，中间部分每隔一根相互成梅花式扎牢。两层钢筋网之间设臵S型拉筋。
（4）柱钢筋绑扎
先搭设绑扎柱筋用的临时脚手架，绑扎操作者应配戴相应的安全器材，柱主筋根部与上口要增设限位箍，确保位臵准确。柱筋竖向接头位臵必须错开。施工时将箍筋套在柱上，逐组绑扎牢固，箍筋的弯钩叠合处要交错布臵在四周纵向钢筋上。柱拉筋加工成S型，两端弯钩转角均135°，以满足抗震要求。
（5）梁板钢筋绑扎
①梁筋绑扎在梁底模安装好后进行，梁纵向受力钢筋出现双层或多层排列时，两排钢筋之间垫直径25mm的短钢筋，箍筋的弯钩叠合处交错设臵。
②梁板钢筋交叉点采用22号铁丝扎牢，梁板钢筋绑扎时，配臵的钢筋级别、直径、根数和间距要符合设计要求，绑扎的钢筋网不得有变形，松脱现象。
③上层钢筋网片必须垫以足够的撑脚，间距1m，梅花形布臵，以保证钢筋网标高的准确，钢筋网片绑扎前必须先弹线，以保证钢筋顺直，间距均匀。
④梁板钢筋的绑扎接头必须符合以下规定：
a.搭接长度的末端距钢筋弯折处不得小于钢筋直径的10倍，接头位臵不位于楼板最大弯矩处。
b.钢筋搭接处，在中心和两端用铁丝绑扎牢。
c.钢筋的搭接长度必须严格按设计要求施工。
d.梁板钢筋绑扎的允许偏差如下：
e.梁板上部的负钢筋要防止被踩踏，严格控制负筋位臵。
f.板与梁交叉处，板的钢筋在上，梁的钢筋在下。
g.浇筑砼时，必须经专人值班，发现钢筋位移或松脱及时纠正。
4）钢筋连接
（1）钢筋连接方法
①钢筋加工时，连接钢筋以搭接焊为主，搭接长度满足设计和规范要求。
②板筋、墙筋加工时，Ф16以下采用搭接施工。
（2）连接质量控制
钢筋接焊接头按规范要求分批进行质量检查和验收，所有接头要分批抽取试件进行力学试验，经验收合格后，方可进行下一道工序施工。
5)成型钢筋验收
（1）自检和隐蔽验收
钢筋按设计和施工规范绑扎成型后，施工班组先和质检员一起进行自检、互检，再由安全质量部进行检查评定、确认。
自检评定合格后报请建设、监理、质监站、设计院等有关部门进行隐蔽验收，经签证后进行下道工序施工。
（2）钢筋规格替代
如因市场供应因素不能满足设计规定的钢筋规格时，要遵循施工规范规定的替代方案原则，并报请工程监理和设计单位同意后，才能施工，并且要在验收上注明。
7)成品钢筋的保护
成品钢筋架立好以后，要在上铺设临时通道，用Ф25钢筋焊制支架，间距为1000mm，上面铺设5cm厚木板。浇注砼时，要设专人看
护，发现钢筋位臵出现位移时，要及时调整。
8)安全技术措施
钢筋加工场地要保持道路畅通，危险部位必须设臵明显标志；搬运钢筋时，要注意前后方向在无碰撞危险或被钩挂料物，特别是避免碰挂周围和上下方向的电线。钢筋加工、连接机械必须设臵防护装臵，注意每台机械必须一机一闸一漏电保护开关；所有操作人员必须持证上岗，熟识机械性能和操作规程。在高空安装钢筋要选好位臵站稳，系好安全带；在钢筋林立的现场，雷雨时不准安装钢筋和站人。
2、混凝土工程
本工程结构全部采用商品砼。每次施工前，厂家必须做试配，施工时必须按配合比配制砼，经常检查坍落度，严格控制搅拌时间和路途运输时间以保证砼工程施工质量。
砼施工易产生裂缝，在施工时要严格控制温度及配合比，保证砼搅拌均匀，振捣密实，养护及时。根据我公司的工程施工经验和类似工程的计算和实测情况，只要砼配比及原材料、外加剂选择适当，现场施工中加强保温保湿养护，能够保证砼内外温差，砼不会产生裂缝。
1）施工准备
（1）材料、配比准备
①水泥选用PO32.5普通硅酸盐水泥，水灰比控制在0.6以内。掺加适量粉煤灰，粉煤灰品质在Ⅱ级以上，以降低水泥水化热，并掺加缓凝减水剂，以降低水化热峰值及推迟热峰出现的时间。预拌砼厂试配时，公司试验室派人参与，砼初凝时间不得小于5小时。
②部分砼抗渗等级不低于S8。砼中掺加适量防水剂；砂选用中砂，含泥量不得大于3%；石子选用5～20mm碎石，所含泥土不得呈块状或包裹石子表面，且不得大于1.0%，吸水率不得大于1.5%，水选用不含有害物质的洁净水。
（2）商品砼性能、用量准备
①商品砼采用砼泵输送，坍落度控制在14～18cm。采用预拌商品砼，对其质量将在预拌现场进行监督控制，每次浇筑砼之前，提前
通知预拌现场，备好足够的原料，对砂、石、水泥、粉煤灰、外加剂等按规定进行原材料检验。
②对运输车辆从搅拌站到现场的时间进行测定，测定后确定所需车辆的数量。
2）砼运输和进场验收
（1）砼运输
①预拌砼用砼搅拌运输车运输，装料前把筒内积水排清，运输途中，拌筒以1～3r/min速度进行搅拌，防止离析，搅拌车到达施工现场卸料前，使拌筒以8～12r /min转1～2min，然后再进行反转卸料。
②现场内通行派专人负责疏导车辆，统一协调指挥，以便砼能满足连续浇筑施工的需要。
（2）砼进场验收
①搅拌车在卸料前不得出现离析和初凝现象。现场取样时，以搅拌车卸料1/4后至3/4前的砼为代表，取样、试件制作、养护均由供需双方共同签证认可。
②混凝土拌合物质量检验及控制
在搅拌站，混凝土搅拌完毕抽检其坍落度，每工作班随机取样不得少于二次(每班第一盘除外)，其检验结果作为搅拌站混凝土拌合物质量控制的依据；
商品混凝土运送到施工现场后，在浇筑前，抽检混凝土坍落度，每100 m3混凝土或每工作班随机取样不得少于二次，不足100 m3砼按100 m3取。施工现场的检验结果作为混凝土拌合物质量的评定依据。砼到达现场测定的坍落度与出站前测定的坍落度允许偏差不大于20mm。
③混凝土强度的检验与评定
根据本工程的具体条件，砼采用普通评定方法。其每批试件组数不少于10组；具体验收批的划分、取样方法及取样频率根据混凝土用量大小专门确定，每100m3试件不少于两组；
搅拌站按规定抽取的混凝土试样制作试件后，在标准条件下养护
至28天，其强度作为硬化后混凝土质量控制的依据；
连续浇筑砼量为500m3以下时，留两组抗渗试块，每增加250—500 m3增留两组。如使用的原材料、配合比或施工方法有变化时，均另行留臵试块。试块在浇筑地点制作，其中一组在标准条件下养护，另一组与现场相同条件下养护，试块养护期不得少于28天。砼强度分批进行验收，每个验收项目按《建筑安装工程质量检验评定统一标准》（GB50300-2001）确定，同一验收批的砼强度，以同批内全部标准试件的强度代表值来评定；
在制作标养试件的同时，尚制作适量的快速养护强度检验的试件，以作为质量控制过程中施工工艺和配合比调整的依据。
3）混凝土输送
因顶板、底板一次浇筑砼量较大，考虑工期等因素，现场配备2台HBT80型输送泵和400mФ125输送管和各种配件。
泵送砼前，先把储料斗内清水从管道泵出，达到湿润和清洁管道的目的。然后向料斗内加入与砼配比相同的水泥砂浆（或1：2水泥砂浆），润滑管道后即可开始泵送砼；开始泵送时，泵送速度宜放慢，油压变化在允许值范围内，待泵送顺利时，才用正常速度进行泵送。砼泵送宜连续作业，当砼供不及时，需降低泵送速度，泵送暂时中断时，搅拌不停止；泵送完毕清理管道时，采用空气压缩机推动清洗球，然后立即清洗砼泵和管道，管道拆卸后按不同规格分类堆放。
5）砼浇筑与振捣
（1）砼浇筑
①浇筑竖向结构砼时，如浇筑高度超过2m时，浇砼时采用加串筒的办法进行施工。浇筑砼时分段分层进行，插入式振动器的分层厚度最大不超过500mm，平板振动器的分层厚度为200mm。
②浇筑砼连续进行。如必须间歇，其间歇时间尽量缩短，并在前层砼初凝前，将次层砼浇筑完毕，间歇的最长允许时间按试验确定，如超过最大允许间歇时间按施工缝处理。
③浇筑砼时派专人经常观察模板钢筋、预留孔洞、预埋件等有无
明挖扩大基础施工方案93558
扩大基础首件工程施工方案 一、编制依据与原则 1.1编制依据 1.招标文件、两阶段施工图设计及施工组织设计； 2.《公路工程质量检验评定标准》（JTG F80/1-2004）、《公路桥涵施工技术规范》（JTG/TF50-2011）等公路桥梁相关的施工和验收规范； 3.施工调查及现场踏勘； 4.公司拥有的科技成果、施工工艺、施工方法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验； 5.相关法律、法规对水土保持、环境保护、安全管理的规定。 1.2编制原则 1.施工方案根据荣成至文登高速公路桥梁施工图纸内容编制。 2.施工方案力求采用先进、可靠的工艺，并具有较强的可操作性。 3.结合桥址的地质、水文、气象条件以及工程规模、技术特点、工期要求、工程造价等多方面比选的基础上确定施工方案。 4.在保证工程质量的前提下，确保计划工期，高度重视环保、安全施工问题。 5.充分利用先进的技术资源，制定先进、实用的施工方案。 二、工程概况 1.编制范围 荣成至文登高速公路K00+000～K12+268段明挖混凝土扩大基础。 2.水文地质 全线地下水分布类型主要有两种，一是丘陵区的基岩裂隙水，二是陆相冲洪积层的孔隙性潜水。丘陵区的坡脚处堆积物局部存在少量上层滞水；陆相冲洪积层主要赋存于砂性土，在河床两侧地下水丰富，受季节性河水位的影响，地下水位波动较大。 冲洪积含水层主要分布在青龙河河流冲洪积成因的砂性土层中，以及沿线分布的小河流域形成的冲洪积层，含水层厚度在3~12m。全线以低丘陵地貌为主，主要岩性为片麻状黑云花岗闪长岩和片麻状花岗岩，风化程度较高，裂隙发育，具备赋水的基本条件，由于丘陵高差差异较大，丘陵顶部一般不含水，坡脚及沟谷低洼处还有少量裂隙水。水中矿化度均一般为200-750mg/L，为全淡区，仅青龙河河水矿化度达3633.04mg/L，SO2-4含量一般在20-250mg/L，PH值一般为 7.3-8.5，偏碱性，对混凝土无腐蚀要求。 三、施工准备 3.1技术准备 认真作好熟悉图纸和复核图纸工作，了解清楚设计意图，检查施工图是否完整、齐全，是否符合国家规范的要求。编制施工方案，对作业工班和全体作业人员进行施工技术和安全交底。施工测量人员按设计图纸进行桩位放样。 3.2机具准备 机械设备按机械开挖、模板安装、混凝土浇注，墩身钢筋预埋等工序考 序 机具名称单位数量备注号
电缆隧道施工方案
泸州市茜草片区工矿棚户区改造项目配套道路电缆隧道工程 施 工 组 织 设 计 施工单位：中国2七冶建设有限责任公司 编制人： 审核人： 批准人： 编制日期：年月日
目录 第一章编制依据 第二章工程概况 第三章施工准备及施工工艺流程 第四章工程进度计划与措施 第五章基坑开挖 第六章模板工程 第七章钢筋工程 第八章砼工程 第九章预埋件的施工 第十章资源配备计划 第十一章质量管理体系与措施 第十二章安全保护管理及治安管理与措施第十三章环境保护管理体系与措施
第一章编制依据 1、编制指导思想 根据本工程的实际情况和施工图纸、要求，我们将以“为建设单位提供最优质的服务”为基本指导思想，投入我公司最精良的骨干施工队伍，以最优良的工作质量保证建造，令建设单位满意的合格工程为目标，创造绿色的施工环境，以严格的成本管理，最适宜本工程的新技术、新工艺提高质量，以最大限度降低工料消耗水平，保证建设单位的每一份投入都能获得满意的回报。 本施工组织设计是我公司在认真阅读有关文件，熟悉图纸，了解设计意图和对现场考察的基础上编制的，我们将依据本施工组织设计确定的原则，遵循我公司的技术管理规定和质量体系文件，为工程提供完整的技术性文件，用以指导施工，确保优质、高速、安全地完成本工程的建设，给建设单位递交一个满意的工程。 2、编制依据 本施工方案依据国家现行规范标准，并结合我单位企业标准和成功的管理经验，及业主提供的泸州市茜草片区工矿棚户区改造项目配套道路电缆隧道工程施工图纸编制而成，主要依据有： （1）泸州市茜草片区工矿棚户区改造项目配套道路电缆隧道工程施工图纸。 （2）国家有关标准、施工规范。 （3）行业及地方有关标准规范、规程。 （4）企业标准及相关管理制度。 （5）其它有关手册及参考文件资料。
明挖基础施工方案
明挖基础施工方案 1 编制范围 适用于湘桂铁路柳州至南宁段扩能改造工程I 标合同段第一项目部明挖基础施工。 2 编制依据及编制目的 2.1 编制依据 (1) 根据湘桂线柳州至南宁段扩能改造工程柳州至黎塘段站前及部分站后工程施工总价承包招标文件、指导性施工组织。 (2) 我单位现场踏勘、调查、采集和咨询所获取的资料。 (3) 我单位拥有的科技工法成果和现有的企业管理水平，机械设备、技术能力，以及在以往铁路桥梁施工中所积累的施工经验。 (4) 国家、铁道部颁发的 施工及验收规范。《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160 号) 《铁路混凝土工程施工技术指南》(TZ 210 —2005) 《客运专线铁路桥涵工程施工技术指南》(TZ 213?2005) 《铁路混凝土工 程施工质量验收补充标准(铁建设[2005]160 号) 2.2 编制目的指导施工队伍规范作业，采用新技术、新工艺旋工节约工期，使 我标段施工的明挖基础质量全部达到设计及规范要求。
3 技术要求 铁路等级I级；路段旅客列车设计行车速度：250km /h,预留提速 条件。 明挖基础嵌入完整基岩W2内不小于1.0m。 在明挖基础基坑开挖后，若发现设计与实际地质情况不符时，应及时通知相关单位研究处理。 明挖基础基坑开挖岩石施工时，应米用小药量爆破开挖，保证不破坏基岩完整性。 施工时严格按照已制订的专项技术方案施工，施工过程中严格进行质量控制和检测。
4工艺流程 5施工要求 5.1基坑开挖 5.1.1基坑开挖前应做好下列工作： (1) 测定基坑中心线、方向、高程。 (2) 按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖 范围和防、排水措施。 5.1.2基坑采用放坡开挖，支撑加固或其他加固的开挖方法。在有地面水淹没的基坑，可修筑围堰、改河、改沟、筑坝排开地面水后再开挖基坑。 5.1.3在天然土层上挖基，如深度在5m以内，施工期较短，基坑底处于地下水位
明挖法综合管廊施工方案
明挖法综合管廊施工方案 1施工方案 1.1施工顺序 测量放线T土石方开挖T垫层施工T底板防水T底板施工T侧墙、顶板施工f防雷接地工程f防水工程f管廊内装饰工程f 土石方回填 1.2施工测量 1.2.1控制点复测 平面控制网测设 接收到设计单位移交的平面控制网点及成果后，进行施工控制网复测和加密的准备工作。平面控制网的复测及施工控制网的布设联合进行。 平面控制网布设原则： (1)平面控制遵循先整体、后局部、高精度控制低精度的原则。 (2)平面控制网的坐标系统与工程设计所采用的坐标系统相一致。根据现场实际情况布设控制点，前视后视距离保证一致。 (3)施工控制网根据工程规模及建筑物施工放样的要求确定。 (4)在通视条件良好、安全、易保护的地方选点。 (5)对控制点进行保护，并用红油漆作好标记。 1.2.2水准导线测量 高程控制网的布设原则 (1)为保证主路线及其他建筑物施工的竖向精度要求，在施工区域内建立高程控制网，以此作为保证施工竖向精度的首要条件，水准控制点与平面控制点点位一致。 (2)依据现场设计单位给定的水准点布设施工高程控制网。 (3)根据设计单位给定的水准点，在现场适当部位引测加密水准点，形成一条附合水准路线。在整个施工区域建立高程控制网，作为道路及建筑物高程控制的依据。测设一条附合水准路线，联测场区高程竖向控制点。 1.3施工降排水
根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采用人工开挖排水沟，排水沟尺寸为30cm K 30cm,排水沟采用3cm厚砂浆抹面，距离坡顶线1 米处挖截水沟，截水沟尺寸为50x 50cm截水沟采用3cm厚砂浆抹面，若局部地下水丰富，可米取井点降水，米取的相关措施、产生的工程量由现场签证确认。排水沟布置示意图如下： 根据现场实际情况，若地下水位高于沟槽基础底面可采用管井降水，双排线状 布置，在距离基坑边缘约2.0m处布置井点吸水管位置，井点布置间距为20m，井深 10m，现场管井布置数量根据降水的效果增加或减少，降水深度距沟槽底面1m。管井采用岩心钻机成孔，井径50cm，滤水管内径大于35cm，井管内径大于水泵外径5cm,每口深井内配置1台深井泵。根据现场实际情况确定工程量。 在基础结构施工完成以后，经监理工程师批准后进行停抽封井。为了保证封堵安全，在拆封前先用砂砾回填，上部0.5m填粘土夯实。 管井降水示意图
基础基坑土方开挖施工方案
XX县立体停车库（一期）工程 基 础 ︵ 基 坑 ︶ 土 方 开 挖 施 工 方 案 XX建工集团有限责任公司 20XX年月日
一、工程概况： XX县立体停车库（一期）工程位于XX省宁德市XX县古峰镇，拟建的XX县。工程基础需挖土方的为：立体车库和水泵房工程。 a、立体车库工程：地上7层停车架(耐火等级：二级),总停车位96个，按Ⅲ类汽车库设计，总建筑面积3397.71㎡,占地面积542.85㎡，建筑高度：19.10m，工程建筑物结构体系：为多层钢框结构。工程抗震设防烈度为6度。工程耐久使用年限为50年，建筑耐火等级：二级。 b、水泵房总建筑面积251.47㎡，占地面积60.97㎡，地上地下各一层，建筑地下高度5.7m,建筑地上高度4.5m。工程防火等级：地下建筑部分，耐火等级为一级；工程地上建筑部分，耐火等级为二级。建筑结构形式：框架结构。抗震重点设防类别：丙类；抗震设防烈度：6度，主体结构合理使用年限：50年，安全等级为Ⅱ级。 二、地质概况 场地地质情况：详见《XX县立体停车库(一期)地质报告，场地上部土层自上而下依次为： 1、耕植土，厚0.6米 2、粉质粘土，厚2.5米 3、残积砂质粘性土，厚4.4米 4、全风化花岗岩，厚3.7米 三、施工及设计要求 （一)施工准备 1、生产准备：
(1)、清除(或拆迁)工程范围内所有障碍物（地下管道、电缆、旧基础等）； (2)、修建临时设施工棚及堆料场，安装水电线路，并试水试电； (3)、订购施工需要的材料，提出规格数量和使用时间，签订相关购货合同。 2、技术准备： (1)、图纸会审。认真进行施工图纸学习、自会审，进行设计交底和施工技术交底，编制施工预算； (2)、编制施工操作要点，组织施工人员学习，对专业人员进行技术培训； (3)、根据设计总图作好测量总控制，设置基准点，对工程进行定位放线； (4)、组织钢筋放样，落实加工订货。 (二)基坑土方及排水要求 1、施工面复核工程坐标、水准基点、场地标高，并报验。本项目水泵房由于基坑深度达5.7m，故先对场地进行整体开挖下降1m，使之深度为4.7m，立体车库基础不足5m故不需要整体高程下降。 2、基坑土方开挖原则基本：土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑，先撑后禄，分层开挖，严禁超挖”的原则。基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。具体如下： （1）、《建筑地基基础工程施工质量验收规范》 GB 50202-2002
开挖石方施工方法
3、开挖石方的施工方案、方法 A、开挖石方施工方案 根据现代化工程机械作业的特点，开挖石方工程统一采用空压机、潜孔钻、风镐、挖掘机+大型汽车辅以人工的作业方案进行。由于本合同段石方工程量有144115m3，路堑最大开挖深度16.49m，所以爆破采用浅孔爆破、深孔爆破和光面爆破的方案进行施工。 B、开挖石方施工方法 根据本合同段的两种典型开挖断面形式(即半填半挖断面和全挖断面)和不同施工断面及岩性情况，充分考虑施工工效及安全，我公司分别对这两种施工路段设计了爆破方案如下： a)石方半填半挖路基段施工方法 半填半挖断面的开挖根据开挖高度，分别采用分层纵向台阶爆破(高切路段)和纵向爆破(开挖高度不大的路段)。其流程图为： 施工准备、清理场地→施工放样、断面测量→确定边坡开挖线和开挖厚度→监理工程师复测→布置炮孔、空压机(替孔钻)打孔装炸药→监理工程师检查→开炸并纵向调运至指定位置→上层施工完且进行下层施工→循环至开炸到设计标高并纵向调运至指定位置→整形、检查、验收→下一段路堑施工。 分层纵向台阶爆破布置图 边坡控制光面爆破 为保证路基断面的尺寸和边坡的稳定性、顺直性，边坡采用光面爆破进行开挖。在原路堑爆破施工中，距边坡处预留2M，按断面高度和边坡设计坡度计算钻孔深度，然后再采用潜孔钻按设计坡比钻好的斜向孔。钻孔间距和装药密度等根据岩石的结构计算，现场试验加以调整。路堑光面爆破完后，采用挖掘机和大
型自卸车进行清渣，同时采用挖掘机配液压锤对边坡进行的修整，从而确保边坡顺直，为边坡防护工程创造条件。 b)、石方全挖路段施工方法 全挖路段的采用分层纵向爆炸，先用空压机打孔，再用火雷管和导火线进行爆炸；路堑的边坡均采用QZ100K潜孔钻机进进行光面爆破，起爆器材采用毫秒微差电雷管导爆索起爆系统，其爆炸图如下：
地铁隧道施工方法全解
地铁隧道施工方法全解 明挖法 在地面条件允许的情况下，地铁区间隧道采用明挖法。明挖法是指挖开地面，由上向下开挖土石方至设计标高后，自基底由下向上顺作施工，完成隧道主体结构，最后回填基坑或恢复地面的施工方法。浅埋地铁车站和区间隧道经常采用明挖法，明挖法施工属于深基坑工程技术。由于地铁工程一般位于建筑物密集的城区，因此深基坑工程的主要技术难点在于对基坑周围原状土的保护，防止地表沉降，减少对既有建筑物的影响。明挖法的优点是施工技术简单、快速、经济，但其缺点也是明显的，如阻断交通时间较长、噪声等会对环境产生影响。 盖挖法 01 顺作法 盖挖顺作法是在地表作业完成挡土结构后，以纵、横梁和路面板置于挡土结构上维持交通，往下反复进行开挖和加设横撑，直至设计标高。依序由下而上，施工主体结构和防水措施，回填土并恢复管线路或埋设新的管线路。最后拆除挡上结构外露部分并恢复道路。 02 逆作法 盖挖逆作法是先在地表面向下做基坑的维护结构和中间桩柱，和顺作法一样，基坑维护结构多采用地下连续墙或帷幕桩，中间支撑多用主体结构本身的中间立柱。随后开挖表层土体至主体结构顶板地面标高，利用未开挖的土体作为土模浇筑顶板。待回填土后将道路复原，恢复交通。之后的工作都是在顶板覆盖下进行，自上而下逐层开挖并建造主体结构直至底板。 盾构法 盾构法施工是以盾构施工机械在地面以下暗挖隧道的一种施工方法。盾构是一个既可以支承地层压力又可以在地层中推进的活动钢筒结构。钢筒的前端设置支撑和开挖土体的装置，中段安装顶进所需的千斤顶，尾部可以拼装预制或现浇隧道衬砌环。盾构每推进一环距离，就在盾尾支护下拼装或现浇一环衬砌，并向衬砌环外围的空隙中压注水泥砂浆。盾构施工前应先修建一竖井，在竖井内安装盾构，盾构开挖出的土体由竖井通道送出地面。 盾构按断面形状不同可分为圆形、拱形、矩形、马蹄形4种。盾构法的主要优点是除竖井施工外，施工作业均在地下进行，既不影响地面交通，又可减少对附近居民的噪声和振动影响；土方量少；盾构推进、出土、拼装衬砌等主要工序循环进行，易于管理；施工不受风雨等气候条件的影响。 浅埋暗挖法 浅埋暗挖法即松散地层的新奥法施工，新奥法是充分利用围岩的自承能力和开挖面的空间约束作用，采用锚杆和喷射混凝土作为主要支护手段，对围岩进行加固，并通过对围岩和支护的量测、监控，指导地下工程的设计施工。浅埋暗挖法是针对埋置深度较浅、松散不稳定的上层和软弱破碎岩层施工而提出
基坑土方开挖施工组织设计方案
基坑土方开挖施工方案 一、工程概况 : 本工程沪东新村北区而街坊商品住宅工程位于上海市浦东新区莱阳路，临近浦东大道。本工程总建筑面积为 28008.23 平方米，由 9 幢号房及一地下车库组成，本工程建筑结构安全等级为二级，地基基础设计等级为二级。抗震设防烈度7 度，设计地震分组为第一组。建筑抗震设防丙类，25#、34#、35#底层框架—剪力墙结构的框架和剪力墙的抗震等级为二级。设计使用年限 50 年。结构类型为六层砖混结构，商铺层高3.3m,住宅楼层高2.8m，地下车库3.8m。 本工程号房桩基础采用 250*250 与 300*300 预制钢筋混凝土方桩。有地下室基础埋深5.95m，无地下室的号房基础埋深为 2.6m,集水坑基坑为 23#、24#、36#、37#号房基础底标高 2.05m， 25#、35# 号房基础底标高1.8m，32#、33#号房基础底标高3.34m,地下车库基础底标高5.9m。23#、24#、33#、34#、36#、37#号房± 0.00 相当于绝对标高4.550m，25#、35#号房± 0.00 相当于绝对标高 4.300， 32# 号房± 0.00 相当于绝对 标高 4.850m。 本工程多数号房的基础下有暗浜，土质比较软，地下水位普遍高。所以挖土时对基坑的围护特别重要，尤其是地下车库的基础埋深要达到5.9 米，机械开挖时注意挖土机涡于暗浜中及倾覆。 本工程由于场地小的缘故，所有号房及地下车库的基础土方原则
全部外运出现场 本工程计划除地下车库采用井点降水外，其他号房均采用集水井降水；由于地基比较软故地下室土方开挖原则上采用1 台大挖土机与1台小挖机相互配合进行开挖；其他号房基础较浅，但由于工期紧的缘故假如几幢号房同时开挖时，应根据开挖的号房的数量配置挖土机。（具体数量根据进度的要求再定） 二、施工部署 : 25#、35#号房土方开挖时间：2 0 0 4年12月26日一28日；工 期3天。 其余号房的土方开挖待施工的进度再定。 三、施工准备 3.1 主要机具：挖土机、自卸汽车、铁锹、手推车、钢卷尺等。 3.2 作业条件： 3.2.1 土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。 3.2.2 建筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。 3.2.3 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖和超挖。 3.2.4 开挖有地下水位的基坑槽、管沟时，应根据工程地质资料，
挖土方施工方案
1、施工安排 土方开挖采用机械开挖，使用挖掘机、装载机、自御运土汽车进行施工，人工配合作业，采用流水开挖法进行开挖。 2、施工准备 （1）资料收集： 土方开挖之前需收集的资料主要有：地质勘探报告、地下管线资料，根据上述资料查明工程地质水文、地下管线等实际情况，编制确定基坑防护、开挖顺序、开挖方法等详细的土方施工方案，合理布置施工面及开挖顺序。 （2）确定弃土堆场 施工前必须联系好弃土场地，运输道路及弃土堆放处理方式。 （3）夜间施工灯具 夜间作业时，要根据需要设置照明设施，在危险区域设置明显警戒标志。 3、土方开挖 （1）作业条件 ①开挖前要清除或拆迁完成开挖区域内的地上和地下障碍物，对靠近基坑的原有建筑物、电杆等采取防护或加固措施。 ②完成场地平整，作好基坑防护或土壁加固的机具和材料准备。 ③测量放线工作已完成。 （2）开挖方法 ①土方开挖采用机械开挖，人工开挖平整至设计高程。在挖至设计高程后要采用轻便触探进行检测，对不满足承载力要求的地基要进行地基处理，合格后报请有关单位进行验槽。 ②操作工艺流程： 确定开挖的顺序→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底 ③根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。土方平衡与工程进度和费用关系密切，本工程地质情况较好，持力层为粘土层，因此在开挖土方时，应根据回填需要预留回填土。 ④一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向
倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应该清底和出土，然后逐步挖掘。 ⑤开挖基坑，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔2～3m，在槽帮上钉水平标高小木块。在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木块上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查距槽底尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。 ⑥基坑的直立帮和坡度，在开挖过程和袒露期间应防止塌方，必要时应加以保护。 ⑦开挖基坑的土方，在场地有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。 ⑧土方开挖一般不宜在雨季进行。否则工作面不宜过大。应分段、逐片的分期完成。 ⑨基础开挖到设计深度后，按设计要求进行重力钎探工作，经核定符合设计要求后，再用人工清底，不得扰动基地。基础清底完毕后，及时组织建设单位、设计院、质检站等部门验收，合格后立即进行砼垫层施工。防止基土扰动。淤泥和好土应分开并分别运至指定地点堆放。 ⑩机械开挖时，应保护坑底土不受扰动，并在基底设计标高以上保留300mm 厚原土层用人工挖除。基坑不得积水，经验收合格后应立即施工基础垫层。 4、现场及基坑排水工程 （1）基坑排水方案： 在每个基坑的上下均设置排水沟和集水井，排水沟采用砖砌筑，沟宽300，集水井设置在基坑下部排水沟的四大角及长边的中部，井内配备记心水泵，用管道直接接至上部排水沟：上部排水沟每间阁约30m设一个沉砂井，施工废水必须经过沉砂井沉淀后可排水施工现场周围的排水系统。 （2）现场排水方案：
明挖基坑施工工艺标准.
明挖基坑施工工艺标准 FHEC-QH-2-2007 1 适用范围 本标准适用于公路桥梁工程的桥墩、桥台基坑、涵洞基坑的开挖工作。 2 编制主要应用标准和范围 2.0.1中华人民共和国行业标准《公路桥涵施工技术规范》 （JTJ041—2000）。 2.0.2中华人民共和国国家标准《环境空气质量标准》 （GB3095—1996）。 2.0.3中华人民共和国行业标准《公路工程质量检验评定标准》 （土建工程）（JTGF80/1—2004）。 2.0.4中华人民共和国行业标准《公路土工试验规程》 （JTGE40—2077）。 3 施工准备 3.1 技术准备 3.1.1 熟悉和分析施工现场的地质、水文资料，根据结构物，确定基坑的大小和开挖深度，进行施工设计计算，确定施工方案，编制单项施工组织设计，向班组进行书面的一级技术交底和安全交底。 3.1.2 基坑开挖前，必须对基坑围护范围及外周边以内地层中的
地下障碍物进行勘探、调查，以便采取必要的措施。 3.1.3 了解所处地段是否对基坑围护结构及开挖支撑施工的噪声和振动有限制，以决定是否采用锤击式打入或振动式打入进行围堰施工和支撑拆除。 3.1.4 施工地段是否有场地可供钢筋加工制作、施工设备停放、施工车辆进出和土方材料堆放，如场地不能满足，则必须选择土方侧运和其他场地。 3.1.5 落实施工方法、施工设备、施工技术，在安全、可靠、经济、合理的前提下，因地制宜确定设计方案，使设计施工方法适应当地的情况。 3.1.6 施工放样：测定基坑纵、横中心线及高程水准点后，按边坡的施坡率放出上口开挖边线桩，并撒出开挖灰线。放样完毕后，监理驻地工程师复核、签认手续。 3.1.7 开挖前对施工人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。 3.2 机具准备 3.2.1 挖掘设备：铁锹、锤、镐、钢钎、挖掘机、手推车、大小翻斗车等。 3.2.2 排水设备：离心式潜水泵、高压水泵、针形管、塑料管或胶皮管、井点降水设施等。 3.2.3 安全设备：鼓风机、有害气体检测仪、氧气袋、低压防破电线、防水照明灯、竹梯或软梯、警戒绳、安全帽、安全带等。
隧道明挖施工方案(完整已排版)
高坡隧道明挖段 专项施工方案 编制单位： 单位主管： 技术负责人： 审核人： 复核人： 编制人：
高坡隧道明挖段 专项施工方案 一、编制依据 1）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）。 2）新建铁路云桂线高坡隧道施工图。 3）设计图纸。 4）铁建设[2010]120号文。 5）现场踏勘收集到的地形、地质、气象和其它地区性条件等资料。 6）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）。 二、工程概况 高坡隧道正线里程DK416+109～DK418+773，全长2664m，中心里程DK417+441，线间距为 4.6m，线路坡度设计为单面上坡15.5‰，全隧除DK416+109～DK417+587.013段位于半径R=9000的右偏曲线上外而其余地段均为直线。其中DK418+322～DK418+365为浅埋段，全长共43m，最浅埋深为0.7m，地表覆盖粘土，按设计要求采用明挖法进行施工。 该明挖段地表覆盖黏土层2m左右，其下为灰岩。 三、明挖段主要施工内容 3.1 施工现状 高坡隧道出口工作面已施工至DK418+385，进入浅埋段，距离明挖段明暗交界处仅20m。施工期间揭示实际围岩级别基本以II、III级为主，节理裂隙不发育，整体性较强，仅在DK418+757~750洞口段发现一处溶腔，其余段开挖过程中均未发现溶洞、溶腔及填充物存在，超前地质雷达和超前探孔验证并无突水、突泥征兆，施工期间的季节性雨季检验洞身未发现渗漏水痕迹，与设计涌水量有较大出入。 根据现场地表调查及工程地质水文资料推断，本断范围内受地壳运动影
响，隧址区岩层整体被挤压且抬高较高，由于岩层张拉应力掌子面多为竖向节理，使地下水位整体下降，水位较深，发生突泥、突水可能性较小，在做好超前地质预报和超前钻孔的情况下继续向小里程方向施工能够控制风险，保证隧道施工安全，但需要考虑接近明挖段的出洞安全问题。 3.2 面临问题 1）该处原有两条乡村道路，路面基本为泥结碎石路面，两侧分别砌有浆砌片石挡墙，施工前或过程中势必将现有道路进行改道，经实测现场需改移道路约300m 。 图2-1 原有道路及隧道走线情况 2）该处为较开阔的溶蚀洼地，中部呈现一被粘土覆盖的较大的溶蚀漏斗，地表径流范围约0.371km 2，由此证明，该片洼地存在被水淹没的可能性，根据广南地区气象资料，雨季时本地区气候多变，雨量集中，特别是向下开挖深13m 左右，施工中一旦遇暴雨袭击，将发生雨水倒灌，中断正常施工。 3）在DK418+365里程线路右侧有一处民房，房屋结构为土坯，抗震能此处最小埋深0.7m 。 线路中线 此处埋深 3.5m 。
基础土方大开挖施工方案
邵阳市中驰一城11#、13#栋土方大开挖施工方案 编制单位：邵阳市建筑安装工程公司日期：2016年 4月 26日
目录 目录 一、工程概况： (2) 二、施工准备： (2) 三、土方开挖方案： (3) （一）、开挖方案的确定 (3) （二）、基础土方开挖顺序 (3) （三）、基坑排水 (4) （四）、土方开挖及降水注意事项 (4) 四、质量标准 (5) 五、质量保证措施 (5) 六、安全措施 (6) 七、环保施工措施 (6) 八、质量记录 (7)
一、工程概况： 邵阳市中驰一城11#、13#栋项目，位于邵阳市北塔区二零七国道与龙山路交汇处。结构形式为剪力墙结构，建筑面积11#为27081.55㎡，建筑高度84.2m，地下1层，地下28层；13#为16473.62 ㎡，建筑高度为99.9m，地下1层，地上32层。基础类型均为承台基础，基础持力层为中级风化泥质粉砂岩②，地勘报告本工程抗浮设计水头为1米，保证基底有5米的完整基岩，承载力特征值为1500kp。为避免春季雨水影响，基坑积水，现先将主楼部分基础采用大开门方式开挖至持力层上30cm，为避免机械操作影响下面岩石内部结构，下部30cm采用人工开挖休整。待回填后再进行地下室空腹楼盖下部基础施工。 二、施工准备： 1、机械准备和劳动力准备： 两台斗容量0.8m3 的反铲挖掘机，两台炮机；50口径的污水泵4台，十字镐、大锤、钢纤、钢撬棍、手推车、铁铲等一批。 劳动力40人。 2、已根据地质勘探报告资料及有关地下各种管线埋设等资料，和现场查明工程地质水文的情况和各种管线的具体位置。 3、土方堆放： 由于现场表层开挖土质均为强风化泥质粉砂石，开挖所得的土方均堆放地下室空腹楼盖下部基础上，待所有基础回填后，土方再进行外运。 4、作业条件： (1)、现场开挖区域内的障碍物已清除，施工安全等防护工作已做好，并经验收合格。 (2)、施工方案已按有关规定编制完成，并经有关部门审查批准，同意实施。 (3)、现场施工道路已铺设完毕。 (4)、已按规定做好测量放线工作。
石方破碎开挖施工方案
秦巴物流园区南北干道Ⅰ期市政道路工程石方破碎开挖专项施工方案 编制： 审核： 审批： 四川省建筑机械化工程公司 秦巴物流园区南北干道I期市政道路工程项目部 年月日
石方破碎开挖专项施工方案 一、编制说明 1.编制依据 1.1.1秦巴物流园区南北干道I期（原凤凰大道Ⅱ期工程）市政道路工程施工图纸。 1.1.2设计施工图纸明确的技术规范及规程。 1.1.3执行国家、行业和地方现行的施工、质量检测及验收规范。 1.2编制原则 1.2.1遵循合同文件标准条款的原则，积极响应合同条款，严格执行合同文件的规定，标准统一，格式规范。 1.2.2遵循设计文件、规范和质量验收标准的原则。按设计标准、现行规范和质量验收标准办理，正确组织施工，确保工程优良。 1.2.3坚持实事求是的原则，发挥我单位施工的优势以及专业化、机械化联合作业的特点，坚持科学组织，合理安排，均衡生产，确保高速度、高质量、高效率地完成本项工程的施工。 1.2.4坚持施工过程严格管理的原则。在施工过程中，严格执行业主及监理工程师的指令。 二、工程概况 本工程内土石方开挖过程中，由于路基、管沟石方挖方段，距离7101油库、铁路在300m左右，根据油库、铁路设施保护相关法律法规及7101油库下发的告知书：油库300米范围禁止爆破，为保护7101油库、铁路，借鉴类似工程的施工经验，建议采其它工艺方法取代爆
破施工作业。因此，该段路基、管沟挖方需采用液压岩石破碎锤及挖 掘机配合进行开挖施工。 二、该段石方开挖施工方案 石方开挖采用自上而下分层开挖的方式进行施工。施工中首先将岩层采用液压岩石破碎锤分层破碎，挖掘机配合清除岩块，按照设计边坡坡度、台阶及路基标高进行破碎，破碎将至设计坡面时，停止破碎，采用挖机进行修坡面。 三、主要施工方法 1.测量放线 利用在施工现场设置测量控制网，采用全站仪进行测量施工控制，根据设计坡比精确放样出路基边坡开挖轮廓，用白石灰画出轮廓线。边坡控制放样精度不大于±１cm，经监理人员确认后进行下一步 破碎工作。 2.开挖施工 （1）根据测量精确放样出的路基边坡开挖轮廓线，采用挖机进行清除表土，将所要破碎的石方露出，由于开挖破碎的方式为自上而下分层开挖，因此首先根据实际地形修出第一级施工平台，已方便破碎锤及挖机摆放。 （2）现场安排施工人员根据实际地形采用红油漆进行画圈布点，布点间距为30cm，破碎锤根据布置好的红油漆点进行钻孔破碎，液压岩石破碎锤破碎施工时，将液压岩石破碎锤的钎杆压在岩石上，并保持一定压力后开动破碎锤，利用破碎锤的冲击力，将岩石破碎。 （3）破碎锤破碎岩体时必须严格按照坡比进行破碎，不允许出现亏坡或坡比过大的情况出现，第一级施工平台上的岩层破到位并采
基坑方案--明挖管道深基坑开挖专项施工方案
目录 一、工程概况 (2) 二、工程流程图 (3) 三、施工准备 (3) 四、沟槽支护 (3) 五、管坑开挖 (10) 六、土方运输 (13) 七、管道安装 (13) 八、检查井砌筑 (18) 九、闭水检验 (20) 十、回填 (21) 十一、文明施工措施 (22) 十二、安全生产措施 (22)
一、工程概况 本工程包括珠吉路污水管道工程主干管及其支管工程、护林路污水管道工程污水管及其支管工程两个分项工程。 1、珠吉路污水管道工程： 珠吉路位污水管为西部南北向污水干管，起点转输科学城黄云路的污水，沿珠吉路由北向南收集两侧污水转输至中山大道污水主干管，然后输入到中山大道1＃污水泵提升，最终全部汇集到大沙地污水处理厂，管道的平面布置按60m宽度敷设管位进行。 主管施工范围:科学城黄云路～中山大道；主要工程量为：广园路以北开挖施工管材DN400mm～1000m,L=4037m。广园路以南DN400mm～1000m,L=2417m，除了穿广园东铁路段为顶管施工及中山大道口小段为顶管施工外，其余全部为明挖施工。管材采用高密度聚乙烯双壁波纹管； 2、护林路污水管道工程： 护林路管道工程位于黄埔西侧，全长约5公里，敷设的污水管为大沙地污水处理系统分区的污水支管，主要收集护林路中山大道至珠江涌道路两侧的污水并转至下游污水系统，最终进入污水处理厂。道路两侧布置DN300～DN800的污水管，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。
二、工艺流程图；（见下图） 施工准备 测量放样 基坑开挖 检查标高 打钢板桩、支 护 加深开挖 砂石垫层 标高检查 稳定性检查 管道基础 安管 接口 检查井砌筑 闭水试验 回填 轴线坡度调整 试配级配 取样 材料准备 质量验收 不合格 合格 不合格 不合格 污水管
隧道施工方案(新)
1.5施工队伍部署及任务划分 1.5.3隧道工程 本标段的隧道工程安排了7个施工队伍施工，任务划分遵照设计意图，充分利用隧道弃碴进行路基填筑。 隧道施工一队依次驻扎于灵川隧道出口、四分山隧道出口，配备100人，负责两座隧道的施工。 隧道施工二队驻扎于何寨隧道进口，配备120人，负责该座隧道的施工。 隧道施工三队驻扎于天马山隧道进口，配备150人，负责该座隧道进口的施工。 隧道施工四队驻扎于天马山隧道出口，配备150人，负责该座隧道出口的施工。 隧道施工五队依次驻扎于花园山隧道出口、驿板隧道进口配备120人，负责该两座隧道的施工。 隧道施工六队驻扎于尾岭隧道进口，配备150人，负责该座隧道进口的施工。 隧道施工七队驻扎于尾岭隧道出口，配备150人，负责该座隧道出口的施工。 1.7.1施工总体方案 隧道施工设置7个施工队，何寨隧道进口、天马山隧道的进、出口、花园山隧道出口、驿板隧道进口、尾岭隧道进、出口各安排一个施工队。花园山隧道出口、驿板隧道进口施工由一个施工队完成；灵川隧道出口、四分山隧道出口施工由一个施工队完成。 开工后，天马山隧道的进、出口、花园山隧道出口、尾岭隧道进、出口、灵川隧道出口、何寨隧道进口同时展开平行作业施工。四分山隧道出口待灵川隧道施工完成后展开施工，驿板隧道进口待花园山隧道施工完成后展开施工。 2.3施工进度安排 2.3.3隧道工程进度安排 隧道施工分为7个作业面展开，计划开工日期为2006年6月1日，完工日期为2008年5月2日，施工工期23个月。接触网预埋件、电缆槽、通风及照明等附属设施与隧道同步施工。 各个施工段的时间安排如下： 天马山隧道：2006-06-1至2008-05-12； 尾岭隧道：2006-07-03至2007-07-17； 何寨隧道：2006-06-1至2007-04-14； 灵川隧道：2006-06-1至2006-10-26； 四分山隧道：2006-10-27至2007-08-26； 花园山隧道：2006-6-1至2007-05-26； 驿板隧道：2007-05-27至2007-12-12。 四分山隧道工期安排： 总长：440m 明挖：37m 30d (包括洞口处理) 暗挖： Ⅳ级围岩地段195m 掘进70m/月84d 衬砌106 m/月
深基坑土方开挖方案
深基坑土方开挖专项施工方案编制人： 审核人： 批准人： 批准部门： 编制日期： 目录 一、编制依据 二、工程概况 2.1工程概述 2.2工程目标 2.3周围环境条件 2.4 场地工程地质情况 三、基坑维护设计概况 3.1基坑围护设计方案 3.2基坑排水方案
四、施工部署及施工计划 4.1总体部署 4.2项目班子组织和管理 4.3施工准备工作 4.4水平与垂直运输方案 4.5施工进度计划 4.6挖土阶段施工平面布置 五、施工方案和技术措施 5.1压顶梁支撑系统施工 5.2挖土施工方案 5.3土钉墙及喷锚施工 5.4支撑的拆除 5.5基坑回填土施工 六、基坑及周围管线工程监测 6.1设计要求的施工监测 6.2施工单位监测措施 七、文明施工、质量安全保证措施
7.1文明施工措施 7.2质量安全保证措施 八、基坑支护应急措施 九、冬、雨季及台风等季节的施工措施 附件 1、基坑围护设计专家论证意见书和设计对论证意见的回复 2、施工进度计划表 3、施工现场总平面布置图（基坑阶段） 4、土方开挖示意图 5、基坑周围环境示意图 6、典型地质状况剖面图、土层物理力学性质参数表 7、基坑围护结构设计图纸 土方开挖专项施工方案 一、编制依据 1、勘察研究院提供的地质勘察报告 2、设计提供的基坑围护施工图纸
3、《建筑基坑支护技术规程》（JGJ120-99） 4、《混凝土结构工程施工质量验收规范》（GB50204-2002） 5、《建筑施工安全检查标准》（JGJ59-99） 6、《建筑变形测量规程》（JPJ/T-97） 7、国家及山西省的有关标准图集 8、国家及山西省的有关规范、规程和标准 9、工程的施工组织设计 二、工程概况 2.1工程概况 本工程基坑面积大深度较深，周围环境严峻，地下室基坑呈不规则梯形状态，。。。。。。以防止地表水流到基坑内，保证基坑开挖顺利。 2.2工程目标 2.2.1质量目标：达到国家现行建设工程施工质量验收规范的合格标准， 2.2.2安全生产文明施工目标：在整个施工过程中杜绝重大伤亡事故，按主管部门及公司的规定管理施工现场，达到市级标化工地。 2.2.3工期目标：确保在100天内完成土方开挖的施工任务。 2.3周围环境条件、平面图 该工程由******公司开发建设，
石方开挖施工方案52867
施工方案报审表 工程名称：萧县职教中心综合楼工程编号： 致：安徽科创工程项目管理有限公司（监理单位） 我方已根据施工合同的有关规定完成了萧县职教中心的石方开挖工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：石方开挖施工方案 承包单位(章)： 项目经理： 日期：年月日 专业监理工程师审查意见： 专业监理工程师： 日期：年月日
萧县职教中心综合楼工程石方开挖施工方案 一、工程概况 本工程在基础开挖过程中，由于发现大量石方，施工单位测量员、业主代表、监理部测量工程师、与测绘单位对土石分界线进行四方联合测量，确定了岩石开挖工程量，共计：10804.5立方米石方量。 二、石方开挖施工方案 本工程的石方开挖量较大，石质厚度不均匀，紧邻宿舍楼，爆破技术要求高、施工难度大，采用大面积爆破施工容易破坏相邻建筑地基安全，经我部仔细研究了现场实际情况，借鉴类似工程的施工经验，最终确定采用带液压镐挖掘机及人工风镐配合破碎，进行开挖施工。 石方开挖采用自上而下分层开挖的方式进行施工。施工中首先将岩层较厚部分采用液压岩石破碎锤分层破碎，CAT330液压反铲
装渣，15t自卸汽车运至弃渣场堆放。其次，较薄部分岩石采用人工风镐配合液压岩石破碎锤开挖的方式施工，为防止液压岩石破碎锤开挖岩石时的冲击力对基面岩体产生破坏,开挖时预留30cm岩石保护层,保护层开挖，主要采用人工风镐进行施工。 三、主要施工方法 1.测量放线 利用在施工现场设置测量控制网，采用全站仪进行测量施工控制，精确放样出开挖轮廓，用白石灰画出轮廓线。边坡控制放样精度不大于±１cm，经监理人确认后进行下一步工作。 2.开挖施工 岩石开挖主要采用液压岩石破碎锤进行破碎开挖，开挖时采用分层开挖的施工方法进行施工。液压岩石破碎锤施工时，由岩石断面的终点向起点进行施工，施工时将液压岩石破碎锤的钎杆压在岩石上，并保持一定压力后才开动破碎锤，利用破碎锤的冲击力，将岩石破碎。一层破碎完毕后，采用卡特330反铲装渣，15t自卸车拉运至监理指定的弃渣场废弃，液压岩石破碎锤开挖至预留保护层面停止开挖。预留保护层使用01-30型手持式风钻开挖施工，风钻采用12m3/ min移动式柴油空压机供风，人工剥离开挖至设计建基面。 四、投入的机械、人员 机械设备配置计划表
明挖基础施工控制要点--
8.2.6、明挖基础施工监理质量控制要点 8.2.6.1、基坑开挖 ⑴审核施工方案及复核设计基础埋深条件 ——在基坑开挖前，承包单位应根据地质、水文资料和环保要求，结合现场情况，制定施工方案，确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施，并报监理工程师审批，——同时现场复核基底埋深是否满足抗冻及冲刷要求。 ⑵检查定位放线和开挖边坡支护方法 ——明挖扩大基础开挖前进行基坑定位放线，放线时要根据基础的大小、深度、边坡坡度、基坑土质、水文等决定，同时要估计到土质的变化，对有可能加深的基坑开挖尺寸要适当加大。监理工程师检查施工放样成果、基坑开挖方式和支护形式是否符合施工工艺设计要求。 ——根据设计提供的地质、水文资料以及现场调查明确开挖的支护方式（采用无支护法、支撑法、喷射混凝土护壁法）。要求承包单位对支护结构、周围环境随时进行观察和监测，当发现异常情况时应及时处理，待恢复正常后方可允许继续施工。 ——明挖扩大基础施工最大限度地采用机械开挖。在开挖过程中随时检查开挖尺寸、位置，并严密注意地质情况变化，随时修正基坑尺寸和开挖坡度。基坑顶做成2%反坡，并疏通排水渠道，疏导水流，防止雨水或其它地表水汇集浸入基坑。 ——当有水开挖时，基坑设置排水沟和集水井，及时清除积
水。基坑排水采用汇水井法排水。开挖中抽水不间断进行，为防止排出的水回流、回渗，用胶管或水槽引远。 ——岩石基坑开挖，必要时可以进行松动爆破结合人工开挖，但要严格控制爆破深度和用药量，防止过量爆破引起边坡和持力层松动或超挖。 ——基坑顶有动载时，坑顶缘与动载间应留有大于1.0m的护道，防止塌壁。如地质、水文条件不良，或动载过大时，进行基坑开挖边坡验算，并根据验算结果确定采用增宽护道或其他加固措施。 ——基坑不论采用何种方法开挖，基底均应避免超挖，最后20cm开挖时监理工程师应到场检查。 ⑶基底隐蔽检查 ——监理工程师检查基底地质条件和承载力是否满足设计要求。要求承包单位进行标准贯入、触探仪检测，监理工程师观察和见证检测。并邀请勘察设计单位对桥涵地基全部进行现场确认。当发现基础底面处于软硬不匀地层时，应由勘察设计部门提出处理方案。基底处理应符合下列规定： ①.岩层基底应清除岩面松碎石块、淤泥、苔藓，凿出新鲜岩面，表面应清洗干净，应将倾斜岩面凿平或凿成台阶； ②.碎石类土及砂类土层基底承重面应修理平整，黏性土层基底整修时，应在天然状态下铲平，不得用回填土夯平； ⑷基坑平面位置、尺寸、基底高程检查
明挖隧道施工方案设计
明挖隧道施工方案 明挖隧道施工方案 本标段区间隧道明挖段起讫里程：右线CK13+250.0～CK13+435.0长185m、左线CK13+250.0～CK13+437. 5长187.5m及车辆段出入段线，采用明挖法施工，断面形式为矩形钢筋砼框架结构。车辆段出入段线沿区间隧道左右线之间以3‰、34.35‰的坡度上坡，前行至左CK13+547.141处从区间隧道左线上方穿出地面，区间隧道左右线从CK13+250.0开始以3‰上坡，到CK13+290转为-25‰下坡至明暗分界里程后暗挖进洞。 7.1区间明挖段施工方法 该区间隧道明挖段基坑右侧靠近深南大道，为防止该侧地表沉降，基坑围护采用φ1200人工挖孔桩排桩，桩插入基坑底以下6.0m，桩顶设冠梁，桩身设腰梁及预应力锚索。桩顶冠梁顶面至地面1～3m按1：1坡度放坡开挖，土钉支护。基坑左侧及东西侧均采用1：1放坡开挖，土钉支护。 7.1.1围护结构施工 (一)人工挖孔桩施工 在人工挖孔桩施工前先将桩顶冠梁标高以上1～3m厚的土体按1：1 放坡开挖并作土钉支护，其施工工艺见“土钉墙支护”。φ1200人工挖孔桩密排布置，桩芯相切，护壁咬合，基坑右侧共设置156根，其排列布置如下图： （1）孔桩的开挖及支护 人工挖孔桩，采用间隔三孔跳挖方式进行，每开挖1.0m高度，立模灌注一次护壁砼，在砾质粘性土及砂质
粘性土易塌壁地段，分段开挖高度控制在0.5～1.0m围，采用插板法开挖。孔出土采用小型电动卷扬机提升吊桶出土，护壁模板采用外八字型钢模板，拆上节立下节循环周转使用。根据地质资料，挖孔桩未入岩，成孔由人工配合风镐、铁铲开挖。 （2）挖孔桩成孔的质量控制及允许偏差 ①开挖前准确定位放样，并从桩中心位置向四周埋设护桩。当第一节桩孔挖好并安装护壁模板时，必须用桩心点来校正模板位置，并在第一节砼护壁上设十字控制点，每节护壁模板的安装必须用桩心点校正其位置，检查护壁厚度。 ②挖孔桩施工允许偏差见下表： 项次项目允许偏差（mm） 1 顺桩排轴线方向桩位≤75 2 垂直桩排轴线方向桩位≤50 3 垂直度 0.5%L 4 桩径 -0,+50 5 有效桩长 -0,+100 注：L为挖孔桩桩长 ③桩孔开挖后应尽快灌注护壁砼，且必须当天一次性灌注完毕：灌注护壁砼时，采用插入式振捣器振捣，确保砼灌注密实。 ④护壁模板的拆除，应根据气温等情况而定，一般在24h后进行。 ⑤终孔时应清除护壁污泥、孔底的残碴、浮土、杂物和积水。检验合格后，应迅速封底、安装钢筋笼、灌注桩身砼。 （3）挖孔桩的安全措施 ①为防止地面施工人员和物体坠落桩孔，孔口护壁高出地面150mm，同时在孔口四周设置0.8m高的护栏进行围护。 ②供人员上下井所使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置，不得用人工拉绳子运送工作人员或脚踩护壁凸缘上下桩孔。电葫芦宜用按钮式开关，使用前必须检验其安全起吊能力。孔必须设置应急软爬梯，并随挖孔深度放长到工作面。 ③当桩孔开挖深度超过5m时，每日开工前应进行有毒气体的检测，并向孔送风5min，使孔混浊空气排出，才准下人。孔深超过10m时，地面应配备向孔送风的专门设备，风量不宜小于25L/S。 ④挖出的土石方应及时运走，孔口四周2m围不得堆放淤泥杂物，机动车辆的通行不得对井壁的安全造成
