简单二阶有源低通滤波器电路及幅频特性

为了使输出电压在高频段以更快的速率下降，以改善滤波效果，再加一节RC

(1)通带增益

当f=0时，各电容器可视为开路，通带内的增益为

低通滤波环节，称为二阶有源滤波电路。它比一阶低通滤波器的滤波效果更好二阶LPF的电路图如图6所示，幅频特性曲线如图7所示。

(2)二阶低通有源滤波器传递函数根据图8-2.06可以写出

丄“盘斗丄〕

俯二一礎

通常有，联立求解以上三式，可得滤波器的传递函数

臥)—九…

(3)通带截止频率

将s 换成j 3,令3 0 = 2n f o=1/(RC)可得

当f=fp时，上式分母的模

="丿厶

I Vo

与理想的二阶波特图相比，在超过fO以后，幅频特性以-40 dB/dec的速率下降，比一阶的下降快。但在通带截止频率fp -fO之间幅频特性下降的还不够快。

摘要设计一种压控电压源型二阶有源低通滤波电路，并利用MultisimIO仿真软件对电路的频率特性、特征参量等进行了仿真分析，仿真结果与理论设计一致，为有源滤波器的电路设计提供了EDA手段和依据。

关键词二阶有源低通滤波器；电路设计自动化；仿真分析；MultisimIO

滤波器是一种使用信号通过而同时抑制无用频率信号的电子装置，在信息处理、数据传送和抑制干扰等自动控制、通信及其它电子系统中应用广泛。滤波一般可分为有源滤波和无源滤波，有源滤波可以使幅频特性比较陡峭，而无源滤波设计简单易行，但幅频特性不如有源滤波器，而且体积较大。从滤波器阶数可分为一阶和高阶，阶数越高，幅频特性越陡峭。高阶滤波器通常可由一阶和二阶滤波器级联而成。采用集成运放构成的RC有源滤波器具有输入阻抗高，输出阻抗低，可提供一定增益，截止频率可调等特点。压控电压源型二阶低通滤波电路是有源滤波电路的重要一种，适合作为多级放大器的级联。本文根据实际要求设计一种压控电压源型二阶有源低通滤波电路，采用EDA仿真软件Multisim1O对压控电压源型二阶有源低通滤波电路进行仿真分析、调试，从而实现电路的优化设计。

1设计分析

1.1二阶有源滤波器的典型结构

二阶有源滤波器的典型结构如图1所示。其中，丫1?丫5为导纳，考虑到UP=UN

根据KCL可求得

Zllb.eoiji)

式⑴ 是二阶压控电压源滤波器传递函数的一般表达式，式中， Auf=1+Rf /R6 只要适当选择Yi , K i < 5,就可以构成低通、高通、带通等有源滤波器。

1. 2二阶有源低通滤波器特性分析

设丫仁1/ R1, Y2=sC1, Y3=O Y4=1/ R2, Y5=sC2将其代入式 ⑴ 中，得到压控电压源型二阶有源低通滤波器的传递函数为

式(2)为二阶低通滤波器传递函数的典型表达式。其中, 称

为等效品质因数。

2二阶有源低通滤波器的设计 2. 1设计要求设计一个压控电压源型二阶有源低通滤波电路，要求通带截止频率 fo=100 kHz ，等效品质因数Q=1,试确定电路中有关元件的参数值。

2. 2选择运放

设计要求的截止频率较高，因此要求运放的频带较宽，选用通频带较宽的运放，本例选用运放3554AM 带宽为19 MHz 适合用于波形发生电路、脉冲放大电路等。输出电流，达到100 mA 精度高，满足设计要求。 JR\ q

3 n 为特征角频率，Q

二阶有源带阻滤波器课程设计汇总

二阶有源带阻滤波器设计报告目录 1、设计要求………………………..P1 2、设计作用及目的………………..P1 3、设计的具体实现 ⑴系统概述……………………...P1-P8 ⑵单元电路设计及仿真分析…...P9-P22 ⑶PCB版电路制作……………..P 4、心得体会及建议………………...P 5、附录……………………………...P 6、参考文献………………………...P

一、设计要求 ⑴、设计一个二阶有源带阻滤波器电路，要求中心频率0f=50Hz，Q=10； ⑵、设计时要综合考虑实用、经济并满足性能要求指标； ⑶、合理选用元器件。二、设计的作用、目的 ⑴、掌握二阶有源带阻滤波器电路的设计方法 ⑵、了解二阶有源带阻滤波器的性能特点 ⑶、掌握二阶有源带阻滤波器的安装与调试方法 ⑷、掌握滤波器有关参数的测量、计算方法 ⑸、理论应用于实践，增强动手能力三、设计的具体实现 1、系统概述 ⑴、相关知识了解由有源器件（晶体管或集成运放）和电阻、电容构成的滤波器称为RC有源滤波器。滤波器分为一阶、二阶和高阶滤波器。阶数越高，其幅频特性越接近于理想特性，滤波器的性能就越好。滤波器的功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信号处理、数据传输、抑制干扰等方面。这类滤波器主要优点是：小型，价廉；不需要阻抗匹配且可具有一定的增益；抗干扰能力强；截止频率低（可低至10-3Hz）。因受运算放大器的频带限制，主要用在超低频至几百千赫的频率范围。根据滤波器所能通过信号的频率范围或阻止信号频率范围的不同，滤波器可分为低通、高通、带通与带阻等四种滤波器。这里专门对二阶有源带阻滤波器进行研究。常用的二阶有源带阻滤波器电路有两种形式，一种是无限增益多路负反馈（MFA）有源二阶带阻滤波器电路，另一种是电压控制电压源（VcVs）有源二阶带阻滤波器电路。电压控制电压源电路，它的运放为同相输入，具有高输入阻抗、低输出阻抗

有源低通滤波器设计报告要点

课程设计(论文)说明书题目：有源低通滤波器院（系）：信息与通信学院专业：通信工程学生姓名：学号：指导教师：职称： 2010年 12 月 19 日

摘要低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。理想滤波器电路的频响在通带内应具有一定幅值和线性相移，而在阻带内其幅值应为零。有源滤波器是指由放大电路及RC网络构成的滤波器电路，它实际上是一种具有特定频率响应的放大器。滤波器的阶数越高，幅频特性衰减的速率越快，但RC网络节数越多，元件参数计算越繁琐，电路的调试越困难。根据指标，本次设计选用二阶有源低通滤波器。关键词：低通滤波器；集成运放UA741；RC网络 Abstract Low-pass filter is a component which can only pass the low frequency signal and attenuation or inhibit the high frequency signal . Ideal frequency response of the filter circuit in the pass band should have a certain amplitude and linear phase shift, and amplitude of the resistance band to be zero. Active filter is composed of the RC network and the amplifier, it actually has a specific frequency response of the amplifier. Higher the order of the filter, the rate of amplitude-frequency characteristic decay faster, but more the number of RC network section, the more complicated calculation of device parameters, circuit debugging more difficult. According to indicators ，second-order active low-pass filter is used in this design . Key words：Low-pass filter；Integrated operational amplifier UA741；RC network,

二阶压控型低通滤波器设计

二阶压控型低通滤波器设计 1. 设计要求设计一个二阶压控型低通滤波器，要求通带增益为2，截止频率为2KHz ，可以选择0.01uF 电容器，阻值尽量接近实际计算值，电路设计完后，画出频率响应曲线，并采用Multisim 软件进行仿真分析。 2. 设计目的（1）进一步掌握滤波器电路的工作原理和参数计算。（2）熟练使用Multisim 进行简单的电路设计和仿真。 3. 问题分析与参量计算 3.1 问题的简单分析二阶压控型低通LPF 电路基本原理图可参照教材P345页（如下）而题目中已经给出了电容的值，故我们所要做的只是确定电阻阻值以及进行电路合理的相关改善。实验所选取的运放器是a741，实验是在Multisim 环境仿真完成的。 3.2 计算电路相关参数（1）低通滤波器在通带将内电容视为开路，给电路引入负反馈从而满足“虚短”、“虚断”，通带增益 3412up R A R =+ =,则34R R =，取34R R == 10k Ω。（2）传递函数：为方便计算，取1212,R R R C C C ====，由“虚短”、“虚断”及叠加定理，得()() ()()() ()()()677776/1()()[()]0up p p p i U s A U s U s U s sCR U s U s U s U s U s U s sC R R ==+-----= 得到传递函数：62()1()()1(3)()u up i up U s A s A U s A sCR sCR ==+-+ 令s j ω=，取012f RC π=，2f ωπ=，2 001(3)()up u up A A f f j A f f ?=+-- （3）当f 为截止频率时，200|1(3)()|2up f f j A f f +--=,令0f x f =,则得方程 4210x x --=，解得x ，因为2f kHz =，取0.01C F μ=可解得10.1224R k ≈Ω电阻，由于实际试验中难以的到10.1224k Ω的电阻，故实际试验中用10k Ω的电阻代替之（4）入10,1p V mv f kHz ==的信号源最终得到的电路图： 3.3二阶压控电压源低通滤波器（LPF ）的幅频特性 Q=13-Aup =13-2 =1 ,所以Q=1的曲线即为此二阶压控电压源低通滤波器（LPF ）的幅频特性。

二阶有源滤波器参数计算

二阶有源滤波器设计一．滤波器类型按照在附近的频率特性，可将滤波器分为以下三种： 1.巴特沃兹响应优点：巴特沃兹滤波器提供了最大的通带幅度响应平坦度，具有良好的综合性能，其脉冲响应优于切比雪夫，衰减速度优于贝塞尔。缺点：阶跃响应存在一定的过冲和振荡。 2.切比雪夫响应优点：与巴特沃兹相比，切比雪夫滤波器具有更良好的通带外衰减。缺点：通带内纹波令人不满，阶跃响应的振铃较严重。 3.贝塞尔响应优点：贝塞尔滤波器具有最优的阶跃响应——非常小的过冲及振铃。缺点：与巴特沃兹相比，贝塞尔滤波器的通带外衰减较为缓慢。（注意：巴特沃兹及贝塞尔响应的3dB衰减位于截止频率处。而切比雪夫响应的截止频率定义为响应下降至低于纹波带的频点频率。对于偶数阶滤波器而言，所有纹波均高于0dB的直流响应，因此截止频点位于0dB衰减处；而对于奇数阶滤波器而言，所有纹波均低于 0dB的直流响应，因此截止频点定义为低于纹波带最大衰减点。）

二．最常用的有源极点对电路拓扑 1.MFB拓扑也称为无限增益拓扑或Rauch拓扑；适用于高Q值高增益电路；其对元件值的改变敏感度较低。 2.Sallen-Key拓扑下列情况时，使用效果更佳：对增益精度要求较高；采用了单位增益滤波器；极点对Q值较低（如：Q<3）；（特例：某些高Q值高频率滤波器若采用MFB拓扑，则C1值须很小以得到合适的电阻值。而由于寄生电容干扰使得低容值将导致极大干扰）。（注意： MFB拓扑不能用于电流反馈型运放，而S-K拓扑电压、电流反馈型运放均可；差分放大器只能采用MFB拓扑； S-K拓扑的运放输出阻抗随频率增加而增加，故通带外衰减能力受限，而MFB拓扑则无此问题。）

matlab仿真一阶低通滤波器幅频特性和相频特性

freqs 模拟滤波器的频率响应语法： h = freqs(b,a,w) [h,w] = freqs(b,a) [h,w] = freqs(b,a,f) freqs(b,a) 描述： freqs返回一个模拟滤波器的H(jw)的复频域响应（拉普拉斯格式）请给出分子b和分母a h = freqs(b, a, w) 根据系数向量计算返回模拟滤波器的复频域响应。freqs计算在复平面虚轴上的频率响应h，角频率w确定了输入的实向量，因此必须包含至少一个频率点。 [h, w] = freqs(b, a) 自动挑选200个频率点来计算频率响应h [h, w] = freqs(b, a, f) 挑选f个频率点来计算频率响应h 例子：找到并画出下面传递函数的频率响应 Matlab代码： a = [1 0.4 1]; b = [0.2 0.3 1]; w = logspace(-1, 1);

logspace功能：生成从10的a次方到10的b次方之间按对数等分的n个元素的行向量。n如果省略，则默认值为50。 freqs(b, a, w); You can also create the plot with: h = freqs(b,a,w); mag = abs(h); phase = angle(h); subplot(2,1,1), loglog(w,mag) subplot(2,1,2), semilogx(w,phase) To convert to hertz, decibels, and degrees, use: f = w/(2*pi); mag = 20*log10(mag); phase = phase*180/pi; 算法： freqs evaluates the polynomials at each frequency point, then divides the numerator response by the denominator response: s = i*w; h = polyval(b,s)./polyval(a,s)

二阶有源低通滤波器

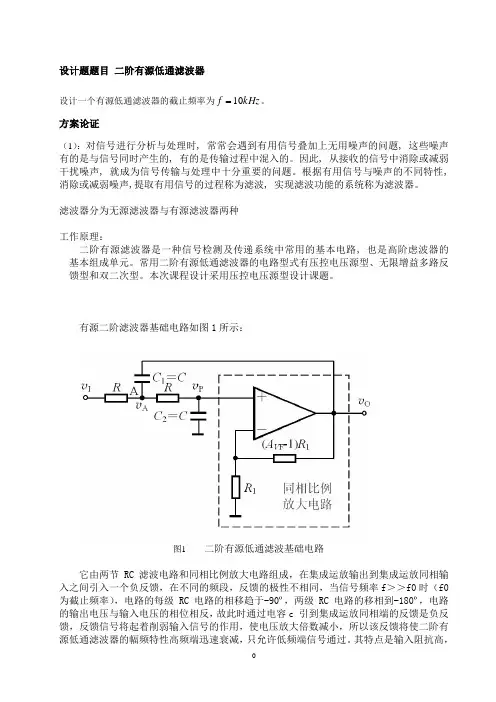

设计题题目二阶有源低通滤波器设计一个有源低通滤波器的截止频率为kHz f 10 。方案论证（1）：对信号进行分析与处理时, 常常会遇到有用信号叠加上无用噪声的问题, 这些噪声有的是与信号同时产生的, 有的是传输过程中混入的。因此, 从接收的信号中消除或减弱干扰噪声, 就成为信号传输与处理中十分重要的问题。根据有用信号与噪声的不同特性, 消除或减弱噪声,提取有用信号的过程称为滤波, 实现滤波功能的系统称为滤波器。滤波器分为无源滤波器与有源滤波器两种工作原理：二阶有源滤波器是一种信号检测及传递系统中常用的基本电路, 也是高阶虑波器的基本组成单元。常用二阶有源低通滤波器的电路型式有压控电压源型、无限增益多路反馈型和双二次型。本次课程设计采用压控电压源型设计课题。有源二阶滤波器基础电路如图1所示：图1 二阶有源低通滤波基础电路它由两节RC 滤波电路和同相比例放大电路组成，在集成运放输出到集成运放同相输入之间引入一个负反馈，在不同的频段，反馈的极性不相同，当信号频率f ＞＞f0时（f0 为截止频率），电路的每级RC 电路的相移趋于-90o，两级RC 电路的移相到-180o，电路的输出电压与输入电压的相位相反，故此时通过电容c 引到集成运放同相端的反馈是负反馈，反馈信号将起着削弱输入信号的作用，使电压放大倍数减小，所以该反馈将使二阶有源低通滤波器的幅频特性高频端迅速衰减，只允许低频端信号通过。其特点是输入阻抗高，
