集成电路的发展现状和方向近几年,中国集成电路产业取得了飞速发展。中国集成电路产业已经成为全球半导体产业关注的焦点,即使在全球半导体产业陷入有史以来程度最严重的低迷阶段时,中国集成电路市场仍保持了两位数的年增长率,凭借巨大的市场需求、较低的生产成本、丰富的人力资源,以及经济的稳定发展和宽松的政策环境等众多优势条件,以京津唐地区、长江三角洲地区和珠江三角洲地区为代表的产业基地迅速发展壮大,制造业、设计业和封装业等集成电路产业各环节逐步完善。

2006年中国集成电路市场销售额为4862.5亿元,同比增长27.8%。其中IC 设计业年销售额为186.2亿元,比2005年增长49.8%。

2007年中国集成电路产业规模达到1251.3亿元,同比增长24.3%,集成电路市场销售额为5623.7亿元,同比增长18.6%。而计算机类、消费类、网络通信类三大领域占中国集成电路市场的88.1%。

目前,中国集成电路产业已经形成了IC设计、制造、封装测试三业及支撑配套业共同发展的较为完善的产业链格局,随着IC设计和芯片制造行业的迅猛发展,国内集成电路价值链格局继续改变,其总体趋势是设计业和芯片制造业所占比例迅速上升。

(一)集成电路产业规模快速扩大

1998年我国集成电路产量达到22.2亿块,销售规模为58.5亿元。

到2007年,我国集成电路产量达到411.7亿块,销售额为1251.3亿元,10年间产量和销售额分别扩大18.5倍与21倍之多,年均增速分别达到38.3%与

40.5%,销售额增速远远高于同期全球年均6.4%的增速。

(二)设计、制造和封装测试业三业并举,半导体设备和材料的研发水平和生产能力不断增强,产业链基本形成

经过30年的发展,我国已初步形成了设计、芯片制造和封测三业并举、较为协调的发展格局,产业链基本形成。2001年我国设计业、芯片制造业、封测业的销售额分别为11亿元、27.2亿元、161.1亿元,分别占全年总销售额的5.6%、13.6%、80.8%,产业结构不尽合理。最近5年来,在产业规模不断扩大的同时,IC产业结构逐步趋于合理,设计业和芯片制造业在产业中的比重显著提高。到2007年我国IC设计业、芯片制造业、封测业的销售额分别为225.5亿元、396.9亿元、627.7亿元,分别占全年总销售额的18.0%、31.7%、50.2%。

半导体设备材料的研发和生产能力不断增强。在设备方面,100纳米等离子刻蚀机和大角度等离子注入机等设备研发成功,并投入生产线使用。随着国产太阳能电池制造设备的大量应用,近几年国产半导体设备销售额大幅增长。在材料方面,已研发出8英寸和12英寸硅单晶,硅晶圆和光刻胶的国内生产和供应能力不断增强。

(三)技术水平快速提升

技术创新能力不断提高,与国外先进水平差距不断缩小。从改革开放之初的3英寸生产线,发展到目前的12英寸生产线,IC制造工艺向深亚微米挺进,研发了不少工艺模块,先进加工工艺已达到80nm。封装测试水平从低端迈向中高端,在SOP、PGA、BGA、FC和CSP以及SiP等先进封装形式的开发和生产方面取得了显著成绩。IC设计水平大大提升,设计能力小于等于0.5微米企业比例已超过60%,其中设计能力在0.18微米以下企业占相当比例,部分企业设计水平已经达到90nm的先进水平。设计能力在百万门规模以上的国内IC设计企业比例

已上升到20%以上,最大设计规模已经超过5000万门级。

随着技术创新能力的提升,涌现出一批自主开发的IC产品。在金卡工程的带动下,经过政府、企业等各方共同努力,以二代身份证、手机SIM卡等为代表的IC卡芯片实现了突破。“龙芯”、移动应用处理器、基带芯片、数字多媒体、音视频处理、高清数字电视、图像处理、功率管理以及存储卡控制等许多IC产品开发成功,相当一批IC已投入量产,不仅满足国内市场需求,有的还进入国际市场竞争。

(四)制造代工企业融入全球产业竞争

截至2007年底,国内已建成的集成电路生产线有52条,量产的12英寸生产线3条、8英寸生产线14条。涌现出中芯国际、华虹NEC、宏力半导体、和舰科技、台积电(上海)、上海先进等IC制造代工企业,这些企业纷纷进入国际市场,融入全球产业竞争,全球代工业务市场占有率超过9%。目前,中芯国际已成为全球第三大代工厂,代工水平达到了90nm。华虹NEC也已进入全球芯片加工企业前十名行列。

(五)产业发展条件和投资环境不断完善

经过多年的发展和积累,我国IC产业已经具备了快速成长的产业基础。

近几年来,我国迅速成为全球最大的集成电路市场,2007年市场规模约占全球的1/3,为产业的发展提供了广阔的需求空间。在国家政策的鼓励和扶持下,国有、民营和外商投资企业竞相发展,企业管理体制和机制的改革不断深化,一批创新发展的企业领军人物脱颖而出。多年来国内培养的众多集成电路人才和大量海外高级人才的加入,为产业发展提供了技术人才保障,长三角地区、环渤海湾地区以及珠三角地区三大经济带的投资环境日臻完善。最近几年,围绕成都、西安、重庆等城市的西部产业带正在蓬勃兴起。

(一)集成电路产业规模快速扩大

1998年我国集成电路产量达到22.2亿块,销售规模为58.5亿元。

到2007年,我国集成电路产量达到411.7亿块,销售额为1251.3亿元,10年间产量和销售额分别扩大18.5倍与21倍之多,年均增速分别达到38.3%与40.5%,销售额增速远远高于同期全球年均6.4%的增速。

(二)设计、制造和封装测试业三业并举,半导体设备和材料的研发水平和生产能力不断增强,产业链基本形成

经过30年的发展,我国已初步形成了设计、芯片制造和封测三业并举、较为协调的发展格局,产业链基本形成。2001年我国设计业、芯片制造业、封测业的销售额分别为11亿元、27.2亿元、161.1亿元,分别占全年总销售额的5.6%、13.6%、80.8%,产业结构不尽合理。最近5年来,在产业规模不断扩大的同时,IC产业结构逐步趋于合理,设计业和芯片制造业在产业中的比重显著提高。到2007年我国IC设计业、芯片制造业、封测业的销售额分别为225.5亿元、396.9亿元、627.7亿元,分别占全年总销售额的18.0%、31.7%、50.2%。

半导体设备材料的研发和生产能力不断增强。在设备方面,100纳米等离子刻蚀机和大角度等离子注入机等设备研发成功,并投入生产线使用。随着国产太阳能电池制造设备的大量应用,近几年国产半导体设备销售额大幅增长。在材料方面,已研发出8英寸和12英寸硅单晶,硅晶圆和光刻胶的国内生产和供应能力不断增强。

(三)技术水平快速提升

技术创新能力不断提高,与国外先进水平差距不断缩小。从改革开放之初的

3英寸生产线,发展到目前的12英寸生产线,IC制造工艺向深亚微米挺进,研发了不少工艺模块,先进加工工艺已达到80nm。封装测试水平从低端迈向中高端,在SOP、PGA、BGA、FC和CSP以及SiP等先进封装形式的开发和生产方面取得了显著成绩。IC设计水平大大提升,设计能力小于等于0.5微米企业比例已超过60%,其中设计能力在0.18微米以下企业占相当比例,部分企业设计水平已经达到90nm的先进水平。设计能力在百万门规模以上的国内IC设计企业比例已上升到20%以上,最大设计规模已经超过5000万门级。

随着技术创新能力的提升,涌现出一批自主开发的IC产品。在金卡工程的带动下,经过政府、企业等各方共同努力,以二代身份证、手机SIM卡等为代表的IC卡芯片实现了突破。“龙芯”、移动应用处理器、基带芯片、数字多媒体、音视频处理、高清数字电视、图像处理、功率管理以及存储卡控制等许多IC产品开发成功,相当一批IC已投入量产,不仅满足国内市场需求,有的还进入国际市场竞争。

(四)制造代工企业融入全球产业竞争

截至2007年底,国内已建成的集成电路生产线有52条,量产的12英寸生产线3条、8英寸生产线14条。涌现出中芯国际、华虹NEC、宏力半导体、和舰科技、台积电(上海)、上海先进等IC制造代工企业,这些企业纷纷进入国际市场,融入全球产业竞争,全球代工业务市场占有率超过9%。

集成电路的现状与发展趋势

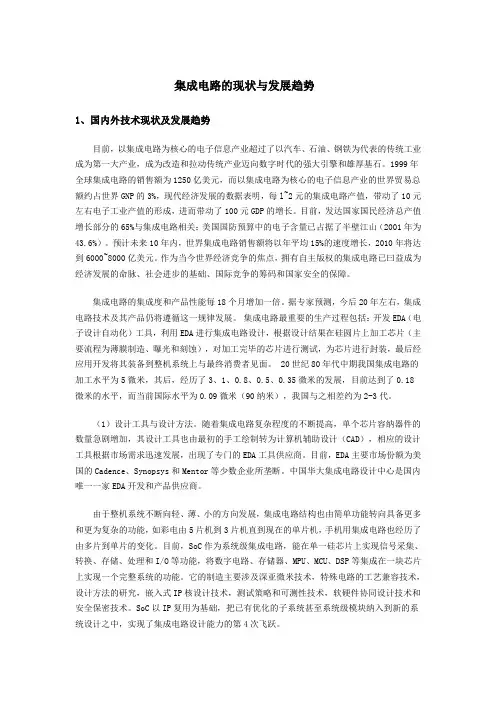

集成电路的现状与发展趋势 1、国内外技术现状及发展趋势 目前,以集成电路为核心的电子信息产业超过了以汽车、石油、钢铁为代表的传统工业成为第一大产业,成为改造和拉动传统产业迈向数字时代的强大引擎和雄厚基石。1999年全球集成电路的销售额为1250亿美元,而以集成电路为核心的电子信息产业的世界贸易总额约占世界GNP的3%,现代经济发展的数据表明,每l~2元的集成电路产值,带动了10元左右电子工业产值的形成,进而带动了100元GDP的增长。目前,发达国家国民经济总产值增长部分的65%与集成电路相关;美国国防预算中的电子含量已占据了半壁江山(2001年为43.6%)。预计未来10年内,世界集成电路销售额将以年平均15%的速度增长,2010年将达到6000~8000亿美元。作为当今世界经济竞争的焦点,拥有自主版权的集成电路已曰益成为经济发展的命脉、社会进步的基础、国际竞争的筹码和国家安全的保障。 集成电路的集成度和产品性能每18个月增加一倍。据专家预测,今后20年左右,集成电路技术及其产品仍将遵循这一规律发展。集成电路最重要的生产过程包括:开发EDA(电子设计自动化)工具,利用EDA进行集成电路设计,根据设计结果在硅圆片上加工芯片(主要流程为薄膜制造、曝光和刻蚀),对加工完毕的芯片进行测试,为芯片进行封装,最后经应用开发将其装备到整机系统上与最终消费者见面。 20世纪80年代中期我国集成电路的加工水平为5微米,其后,经历了3、1、0.8、0.5、0.35微米的发展,目前达到了0.18 微米的水平,而当前国际水平为0.09微米(90纳米),我国与之相差约为2-3代。 (1)设计工具与设计方法。随着集成电路复杂程度的不断提高,单个芯片容纳器件的数量急剧增加,其设计工具也由最初的手工绘制转为计算机辅助设计(CAD),相应的设计工具根据市场需求迅速发展,出现了专门的EDA工具供应商。目前,EDA主要市场份额为美国的Cadence、Synopsys和Mentor等少数企业所垄断。中国华大集成电路设计中心是国内唯一一家EDA开发和产品供应商。 由于整机系统不断向轻、薄、小的方向发展,集成电路结构也由简单功能转向具备更多和更为复杂的功能,如彩电由5片机到3片机直到现在的单片机,手机用集成电路也经历了由多片到单片的变化。目前,SoC作为系统级集成电路,能在单一硅芯片上实现信号采集、转换、存储、处理和I/O等功能,将数字电路、存储器、MPU、MCU、DSP等集成在一块芯片上实现一个完整系统的功能。它的制造主要涉及深亚微米技术,特殊电路的工艺兼容技术,设计方法的研究,嵌入式IP核设计技术,测试策略和可测性技术,软硬件协同设计技术和安全保密技术。SoC以IP复用为基础,把已有优化的子系统甚至系统级模块纳入到新的系统设计之中,实现了集成电路设计能力的第4次飞跃。
