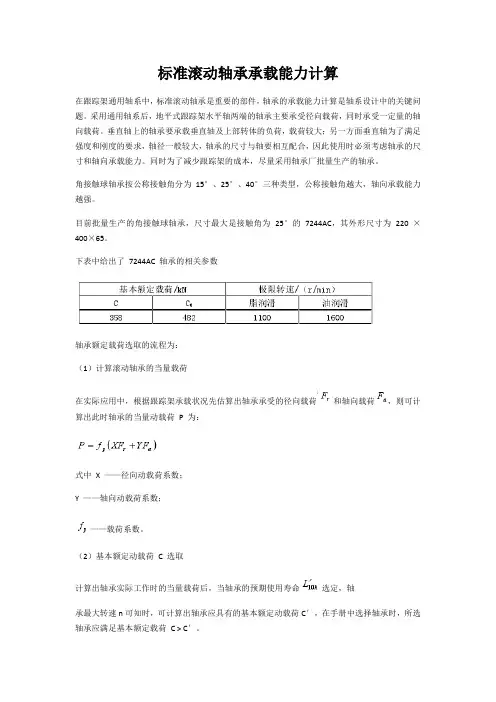

标准滚动轴承承载能力计算
标准滚动轴承承载能力计算
在跟踪架通用轴系中，标准滚动轴承是重要的部件，轴承的承载能力计算是轴系设计中的关键问题。采用通用轴系后，地平式跟踪架水平轴两端的轴承主要承受径向载荷，同时承受一定量的轴向载荷。垂直轴上的轴承要承载垂直轴及上部转体的负荷，载荷较大；另一方面垂直轴为了满足强度和刚度的要求，轴径一般较大，轴承的尺寸与轴要相互配合，因此使用时必须考虑轴承的尺寸和轴向承载能力。同时为了减少跟踪架的成本，尽量采用轴承厂批量生产的轴承。
角接触球轴承按公称接触角分为15°、25°、40°三种类型，公称接触角越大，轴向承载能力越强。
目前批量生产的角接触球轴承，尺寸最大是接触角为25°的7244AC，其外形尺寸为220 ×400×65。
下表中给出了7244AC 轴承的相关参数
轴承额定载荷选取的流程为：
（1）计算滚动轴承的当量载荷
在实际应用中，根据跟踪架承载状况先估算出轴承承受的径向载荷和轴向载荷，则可计算出此时轴承的当量动载荷P 为：
式中X ——径向动载荷系数；
Y ——轴向动载荷系数；
——载荷系数。

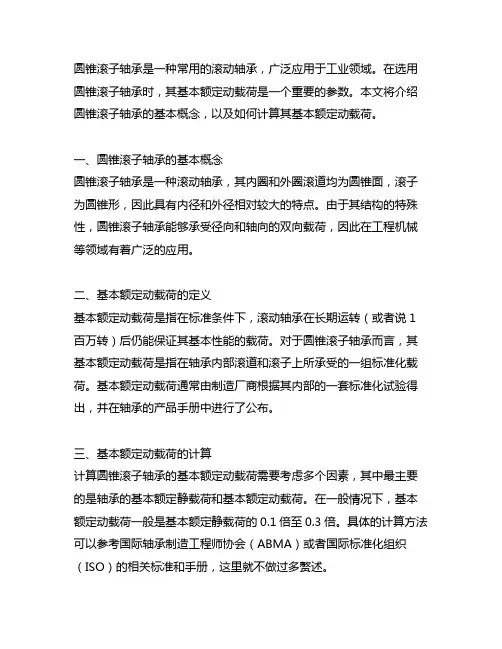

（2）基本额定动载荷 C 选取
计算出轴承实际工作时的当量载荷后，当轴承的预期使用寿命选定，轴
承最大转速n可知时，可计算出轴承应具有的基本额定动载荷C′，在手册中选择轴承时，所选轴承应满足基本额定载荷 C > C′。
式中
——温度系数，可从机械设计手册中查得；
ε——寿命指数，球轴承取3，滚子轴承取10/3。
由于角接触轴承的径向承载能力大于轴向承载能力，而其在垂直轴上的应用主要承受较大轴向载荷，因此必须考虑其轴向承载能力。
（3）轴承受轴向载荷时承载能力分析
在轴承转速不高时，可以忽略钢球离心力和陀螺力矩的影响，钢球与内外套圈的接触角相等。
由赫兹接触理论得到轴承滚动体与内外滚道的接触变形和负荷之间的相互关系，可以表示为
式中
—滚动体与内外滚道接触变形总量；
K —系数；
Q —滚动体承受载荷；
t —指数，线接触时为0.9，点接触时为2/3。
标准滚动轴承承载能力计算
标准滚动轴承承载能力计算 在跟踪架通用轴系中，标准滚动轴承是重要的部件，轴承的承载能力计算是轴系设计中的关键问题。采用通用轴系后，地平式跟踪架水平轴两端的轴承主要承受径向载荷，同时承受一定量的轴向载荷。垂直轴上的轴承要承载垂直轴及上部转体的负荷，载荷较大；另一方面垂直轴为了满足强度和刚度的要求，轴径一般较大，轴承的尺寸与轴要相互配合，因此使用时必须考虑轴承的尺寸和轴向承载能力。同时为了减少跟踪架的成本，尽量采用轴承厂批量生产的轴承。 角接触球轴承按公称接触角分为15°、25°、40°三种类型，公称接触角越大，轴向承载能力越强。 目前批量生产的角接触球轴承，尺寸最大是接触角为25°的7244AC，其外形尺寸为220 ×400×65。 下表中给出了7244AC 轴承的相关参数 轴承额定载荷选取的流程为： （1）计算滚动轴承的当量载荷 在实际应用中，根据跟踪架承载状况先估算出轴承承受的径向载荷和轴向载荷，则可计算出此时轴承的当量动载荷P 为： 式中X ——径向动载荷系数； Y ——轴向动载荷系数； ——载荷系数。 （2）基本额定动载荷 C 选取 计算出轴承实际工作时的当量载荷后，当轴承的预期使用寿命选定，轴 承最大转速n可知时，可计算出轴承应具有的基本额定动载荷C′，在手册中选择轴承时，所选轴承应满足基本额定载荷 C > C′。
式中 ——温度系数，可从机械设计手册中查得； ε——寿命指数，球轴承取3，滚子轴承取10/3。 由于角接触轴承的径向承载能力大于轴向承载能力，而其在垂直轴上的应用主要承受较大轴向载荷，因此必须考虑其轴向承载能力。 （3）轴承受轴向载荷时承载能力分析 在轴承转速不高时，可以忽略钢球离心力和陀螺力矩的影响，钢球与内外套圈的接触角相等。 由赫兹接触理论得到轴承滚动体与内外滚道的接触变形和负荷之间的相互关系，可以表示为 式中 —滚动体与内外滚道接触变形总量； K —系数； Q —滚动体承受载荷； t —指数，线接触时为0.9，点接触时为2/3。
持久状况承载能力极限状态计算
持久状况承载能力极限状态计算 在承载能力极限状态下，预应力混凝土梁沿正截面和斜截面都有可能破坏，下面验算这两类截面的承载力。 ① 2.4.1 正截面抗弯承载力计算 荷载基本组合表达式按《桥规》式（4.1.6-1） )(1111 00k Q Q k G n i Gi sd M M M γγγγ+=∑= 现以边梁弯矩最大的跨中截面为例进行正截面承载力计算。 1）求受压区高度x 先按第一类T 形截面梁，略去构造钢筋的影响，由式x b f A f A f f cd p pd S sd ' =+计算受压区高度x ： mm h mm b f A f A f x f f cd S sd p pd 1803.802100 4.221900 33025021260''=<=??+?= += 受压区全部位于翼缘板内，说明确实是第一类T 形截面梁。 2）正截面承载力计算 跨中截面的预应力钢筋和非预应力钢筋的布置见图2-12和图2-17，预应力钢筋和非预应力钢筋的合力作用点到截面底边的距离（a ）为 mm A f A f a A f a A f a s sd p pd s s sd p p pd 1601900 3302502126060 190033018025021260=?+???+??= ++= 所以mm a h h 184016020000=-=-= 按《公预规》式（5.2.2-3），钢筋采用钢绞线，混凝土标准强度为C50，查《公预规》表5.2.1得相对界限受压区高度4.0=b ξ。 mm h x b 73618404.00=?=≤ξ 从表2-10序号⑦知，边梁跨中截面弯矩组合设计值m kN M d ?=01.6612，由式子： )2/(0'0x h x b f M f cd d +≤γ )2/3.801840(3.8021004.22)2/(0'-???=+=x h x b f M f cd u )01.66120.1(595.67980m kN M m kN d ??=≥?=γ 可见边梁弯矩最大的跨中截面正截面承载力满足要求。以下为各个截面的验算，见表
轴承温度标准
轴承温度标准-泵轴承温度标准 GB3215-82 4.4.1 泵工作期间，轴承最高温度不超过80 JB/T5294-91 3.2.9.2 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T6439-92 4.3.3 泵在规定工况下运转时，内装式轴承处外表面温度不应高出输送介质温度20，最高温度不高于80。外装式轴承处外表面温升不应高处环境温度40。最高温度不高于80 JB/T7255-94 5.15.3 轴承的使用温度。轴承温升不得超过环境温度35，最高温度不得超过75 JB/T7743－95 7.16.4 轴承温升不得超过环境温度40，最高温度不得超过80 JB/T8644－1997 4.14 轴承温升不得超过环境温度35，最高温度不得超过80 电机轴承温度规定、出现异常的原因及处理。 规程规定，滚动轴承最高温度不超过95?C，滑动轴承最高温度不超过80?C。并且温升不超过55?C（温升为轴承温度减去测试时的环境温度）；具体见HG25103-91 轴承温升过高的原因及处理： (1)原因：轴弯曲，中心线不准。 处理；重新找中心。 (2)原因：基础螺丝松动。 处理：拧紧基础螺丝。 (3)原因：润滑油不干净。 处理：更换润滑油。 (4)原因：润滑油使用时间过长，未更换。 处理：洗净轴承，更换润滑油。 (5)原因：轴承中滚珠或滚柱损坏。 处理：更换新轴承。
按照国家标准，F级绝缘B级考核，电机温升控制在80K（电阻法），90K（元件法）。考虑到环境温度40度的情况，电机运行最高温度不能超过120/130度。轴承温度最高允许95度。用红外检测枪测量轴承室外表面的温度，经验上，4极电机最高点温度不能超过70度。对于电机本体，不用监测。电机制造完成后，一般情况下，他的温升基本上是固定的，不会随着电机运行发生突变或者不断增长。而轴承是易损件，需要检测。
分析滚动轴承的设计计算
分析滚动轴承的设计计算 本文通过对深沟球轴承安全接触角和轴向承载能力的设计计算，确认其在轨道车辆门系统驱动机构上的应用可行性。 标签：深沟球轴承；轴向承载；接触角；应力集中 1.概述 深沟球轴承主要用以承受径向载荷，同时也能承载一定的轴向载荷。深沟球轴承在承受轴向载荷时，钢球与内、外圈沟道之间会形成一定的接触角。如载荷过大，则接触椭圆将被挡边截去一部分，因而在钢球与挡边附近产生应力集中，导致轴承早期疲劳失效。本文旨在通过对北京地铁9号线侧门系统的驱动机构力学模型进行分析计算丝杆端支撑座内轴承的受力情况，从而确定将原先方案的一对角接触球轴承更改为一对深沟球轴承后，系统能否满足使用要求、避免门系统驱动机构的丝杆轴承在改用深沟球轴承后出现上述提前失效的现象，进行以下校核计算。[1～6] 2.计算极限轴向载荷 2.1丝杆支撑受力分析： 驱动机构的双头丝杆有三个支撑，分别为靠近电机侧的左支撑、中间支撑和右支撑。其中，丝杆在中间支撑和右支撑位置只受周向固定，轴向没有限位，为自由状态，可适应丝杆热胀冷缩时产生的长度变化。 我们假设丝杆承受的最大开/关门力300N全部作用在左支撑上，通过左支撑内的两只深沟球轴承传递给机构安装底板。丝杆轴向、径向受力分析如示意图（a）所示。由图（a）可知，丝杆的升角为45.52762°，丝杆承受轴向力为300N时，其径向分力约为295N。丝杆及其上零件承受的重力作用在左支撑轴承上的垂向分力约为80N。据此，作用在左支撑深沟球上的轴向载荷为Fa=300N，径向载荷Fr=375N。 2.2轴承的轴向承载能力计算 深沟球轴承6202-2Z 的结构尺寸及相关参数如下：（GB/T 276-1994） 轴承外径D=35mm，轴承内径d=15 mm，轴承宽度B=11 mm；内圈挡边直径d2=21.6 mm，外圈挡边直径D2=29.4 mm，内圈沟道直径di=19.3mm，外圈沟道直径D3=31.3mm，外圈沟道曲率系数fe = 0.525；内圈沟道曲率系数fi = 0.515；径向游隙ur = 0.018；球径Dw=5.953mm，钢球数Z=8；Cr=7.65kN，C0r=3.72kN。相关尺寸关系图，如示意图（b）。其中，α是接触椭圆到达挡圈挡边处的安全接触角（压力角）
承载能力极限状态计算
一，为什么进行承载能力极限状态计算？？ 答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。 二，承载能力极限状态计算要计算那些方面？？ 答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。 三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为： ) (2 111 00∑∑==++=n j QjK Qj C K Q Q m i GiK Gi ud S S S S γψγγγγ 跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人 支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人 2正截面承载力的计算所用到的公式及其作用：
（1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。 翼缘板的平均厚度h′f =(100+130)/2=115mm ①对于简支梁为计算跨径的1/3。 b′f=L/3=19500/3=6500mm ②相邻两梁轴线间的距离。 b′f = S=1600mm ③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。 b′f=b+12h′f=180+12×115=1560mm （2）判断T形截面的类型 设a s=120mm，h0=h－a s=1300－120=1180mm；
mm N M mm N h h h b f d f f f cd -?=>-?=- ??='- ''60601022501000.2779) 2 115 1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s mm h mm x x x x h x b f M f f cd d 11517.92:) 2 1180(15608.13102250) 2(:600='<=-?=?-'=解得根据方程γ 2 708728017 .9215608.13mm f x b f A sd f cd s =??= '= 满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为： ?? ?=>>=?-?-mm d mm mm 4025.1404.448.352322180 §2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算 mm a s 60.1137238) 4.188.35432(804)8.35232(6434=+?++?+= h 0=h －a s =1300－113.60=1186.40mm ???=>>=>=?== %19.0/45.0%2.0%39.340.11861807238 min 0sd td s f f bh A ρρ ⑵判断T 形截面的类型 N A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??=''
滑动轴承技术标准
滑动轴承技术标准 一、术语、分类及符号 GB／T 2889——1994 滑动轴承术语 GB／T 18327．1——2001 滑动轴承基本符号 GB／T 18327．2——2001 滑动轴承应用符号 GB／T 18844——2002 滑动轴承损坏和外观变化的术语、特征及原因 二、检验方法 GB／T 7948—1987 塑料轴承极限PV试验方法 GB／T12948—1991 滑动轴承双金属结合强度破坏性试验方法 GB／T16748—1997 滑动轴承金属轴承材料的压缩试验 GB／T18325．1—2001 滑动轴承流体动压润滑条件下试验机内和实际应用的滑动轴承疲劳强度 GB／T18329．1—2001 滑动轴承多层金属滑动轴承结合强度的超声波无损检验 GB／T 18330—2001 滑动轴承薄壁轴瓦和薄壁轴套的壁厚测量 GB／T 18331．1—2001 滑动轴承卷制轴套外径的检测 JB／T 7920—1995(原GB 6415——86) 滑动轴承薄壁轴瓦周长的检验方法 JB／T 7925．1—1995(原GB 10452—89) 滑动轴承单层轴承减摩合金的硬度检验方法 JB／T 7925．2—1995(原GB 10453—89) 滑动轴承多层轴承减摩合金的硬度检验方法 JB／T 9749—1999 内燃机铸造铜铅合金轴瓦金相检验 JB／T 9763——1999 内燃机精密电镀减摩层轴瓦检验规范 QC／T 558—1999 汽车发动机轴瓦双金属结合强度破坏性试验方法 三、材料 GB／T 1174——1992 铸造轴承合金 GB／T 18326—2001 滑动轴承薄壁滑动轴承用金属多层材料
滚动轴承的分类及性能
本文摘自再生资源回收-变宝网（https://www.360docs.net/doc/2b11415919.html,）滚动轴承的分类及性能 滚动轴承是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。下面小编就简单介绍一下滚动轴承。 一、滚动轴承的分类 按结构类型分类 按滚动体和套圈的结构可分为： 深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等等。 滚动轴承按照结构可分为： 1.深沟球轴承 深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。它主要用一承受径向载荷，也可承受一定的轴向载荷。当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。 2.滚针轴承 滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用与径向安装尺寸受限制的支承结构。根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面
直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。例如：万向节轴，液压泵，薄板轧机，凿岩机，机床齿轮箱，汽车以及拖拉机机变速箱等。 3.角接触轴承 角接触球轴承极限转速较高，可以同时承受经向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角增大而增大。多用于：油泵、空气压缩机、各类变速器、燃料喷射泵、印刷机械。 4.调心球轴承 调心球轴承有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。可以自动补偿由于轴的绕曲和壳体变形产生的同轴度误差，适用于支承座孔不能保证严格同轴度的部件中。该中轴承主要承受径向载荷，在承受径向载荷的同时，亦可承受少量的轴向载荷，通常不用于承受纯轴向载荷，如承受纯轴向载荷，只有一列钢球受力。主要用在联合收割机等农业机械，鼓风机，造纸机，纺织机械，木工机械，桥式吊车走轮及传动轴上。 5.调心滚子轴承 调心滚子轴承句有两列滚子，主要用于承受径向载荷，同时也能承受任一方向的轴向载荷。该种轴承径向载荷能力高，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷；调心性能良好，能补偿同轴承误差。主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、破碎机、各类产业用减速机等等。 6.推力球轴承 推力球轴承是一种分离型轴承，轴圈"座圈可以和保持架"钢球的组件分离。轴圈是与轴相配合的套圈，坐圈是与轴承座孔相配合的套圈，和轴之间有间隙。推力球轴承只能抽手轴向负荷，单向推力球轴承只能承受一个房间的轴向负荷，
滚动轴承入库验收标准
小强出品 热电分公司企业标准XXXX ZCYS-2013XXXX- 滚动轴承入库验收标准
2013-5-30发布2013-5-30实施热电分公司发布XXXX
目录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语
5 执行程序 6 职责 评价表/《滚动轴承入库验收标准》执行情况检查附件：7． 1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工 作提供指导依据，特制定本标准。 2 适用范围 适用于XX公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产 品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无 法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005滚动轴承、公差 GBT307.2-2005滚动轴承、公差的测量方法 GBT276-94滚动轴承深沟球轴承外形尺寸 GBT5868-2003滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标 准较多，并且几家知名品牌如瑞典SKF、德国FAG、日本NSK、美国TIMKEN、瓦轴ZWZ等，均有自己公司产品的尺寸标准，故本标准只提供滚动轴承验收的方法和部分标准。 深沟球轴承示意图
D-轴承公称外径，d-轴承公称内径，B-公称宽度 游隙：分为径向游隙和轴向游隙。 径向游隙：无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置，移向 相反极限位置的径向距离的平均值。． 轴向游隙：无外载荷作用时，一个套圈相对另一套圈，从一个轴向极限位置移向相反 的极限位置的轴向距离的平均值。 5 执行程序 5.1型号、包装验收 5.1.1查看型号是否符合要求，如果是进口轴承查看报关单、合格证和原产地证明是 否齐全。 5.1.2产品的包装无破损，防锈油覆盖均匀、充足。 5.2外观检查 5.2.1表面无脏污。 5.2.2轴承的滚动体及滚道表面是否有变色、伤痕、裂纹和凹痕、锈蚀和麻点、起皮 和折叠，整体应无伤痕或机械加工留下的毛刺，倒角均匀。 5.2.3保持架应不松散、无破损，与滚动体间隙不过大。检查铆钉头是否偏位、松动，焊接的位置是否正确，是否有焊接不牢的现象。 5.2.4钢印字体应凹下较深，不浮于表面，且非常清晰、不模糊。 5.3轴承外形尺寸检验，包括轴承的内、外径和宽度 5.3.1选取不同角度至少4个以上的点进行测量，可得出最小和最大直径，用以判断 圆度是否合格，在合格的基础上取平均值作为最终测量值。 5.3.2轴承与轴的配合一般要求有0.02mm-0.05mm的紧力，如有条件测得轴颈的尺寸 可加以判断。 5.3.3内径一般用内径百分表、内径千分尺或游标卡尺测量，外径一般用外径千分尺 或游标卡尺测量，宽度一般用游标卡尺测量。 5.4径向游隙的测量 应在轴承非预紧状态下测量，一般有3种测量方法：塞尺测量法、压铅丝法和千分表 测量法。 5.4.1用塞尺测量。确认滚动轴承最大负荷部位，在与其成180°的滚子与外圈之间 塞入塞尺，松紧相宜的塞尺厚度即为轴承径向游隙。这种方法广泛应用于调心轴承和圆柱滚子轴承。 5.4.2压铅丝法。 a、选取直径合适的铅丝，不宜过细和过粗，尤其不能过粗，因为铅丝过粗时，压缩 到一定程度就会产生非常大的反作用力，当滚子挤压过铅丝时，轴承内、外圈会 有微量的弹性变形导致数据不准确。同样的道理，一般只用单根铅丝进行测量， 不能将细铅丝缠成双股来测量。 b、测量径向游隙应在外圈上选取固定一个点，并选取多个滚子测得多组数据，分析 判断所得值数据是否合格，在合格的基础上取平均值作为最终测量值。双列轴承 同排滚子测得径向游隙一般误差不应大于0.03mm。 c、压铅丝时应保证轴承转动自由，内外圈无错位、偏斜。 5.4.3用千分表测量。将轴承垂直放置，千分表架在外圈垂直位置上，然后在180° 位置上垂直顶起滚动轴承外圈，千分表读数的变化量就是轴承的径向游隙。 5.5轴向游隙的测量 一般有2种测量方法：塞尺测量法和千分表测量法。
滚动轴承的工作情况分析及计算
第一讲 一、教学目标 （一）能力目标 能判断常用滚动轴承的类型；理解其代号的含义；会选用滚动轴承 （二）知识目标 1.了解滚动轴承的类型、特点，掌握滚动轴承的代号 2.掌握滚动轴承的选择 二、教学内容 滚动轴承的类型、代号及选用 三、教学的重点与难点 重点：滚动轴承的类型、特点及代号。 难点：滚动轴承类型的选择。 四、教学方法与手段 采用多媒体教学（加动画演示），结合教具，提高学生的学习兴趣。 14.1 轴承的功用和类型 轴承的功用：支承轴及轴上的旋转零件，使其回转并保证一定的旋转精度，减少相对摩擦和磨损。 轴承的分类：按摩擦的性质分，轴承可分为滑动轴承和滚动轴承。 滑动轴承滚动轴承 14.2 滚动轴承的组成、类型及特点 滚动轴承是标准件，由专业工厂生产。设计时只需根据轴承工作条件选用合适的类型和
尺寸的滚动轴承，进行寿命计算，并对轴承的安装、润滑、密封给予合理设计和安排。 滚动轴承的特点 优点： 1）f小起动力矩小，η高； 2）运转精度高（可用预紧方法消除游隙）； 3）轴向尺寸小； 4）某些轴能同时承受Fr和Fa，使机器结构紧凑； 5）润滑方便、简单、易于密封和维护； 6）互换性好（标准零件） 缺点： 1）承受冲击载荷能力差； 2）高速时噪音、振动较大； 3）高速重载寿命较低； 4）径向尺寸较大（相对于滑动轴承） 应用：广泛应用于中速、中载和一般工作条件下运转的机械设备。 14.2.1 滚动轴承的组成 滚动轴承一般由外圈、内圈、滚动体和保持架所组成。 滚动体的形状短圆柱形 柱形长圆柱形 螺旋滚子滚柱轴承 圆锥滚子
鼓形滚子 滚针 保持架是使滚动体等距分布，并减少滚动体间的摩擦和磨损。 滚动轴承的材料：内、外圈、滚动体—GCr15、GCr15-SiMn等轴承钢，热处理后硬度HRC60~65；保持架：低碳钢、铜合金或塑料、聚四氟乙烯。 14.2.2 滚动轴承的基本类型及特点 接触角α：滚动体与外圈内滚道接触点的法线方向与轴承径向平面所夹的角。 滚动轴承按能承受的负荷方向或公称接触角 不同，可分为向心轴承和推力轴承。向心轴承又可以分为径向接触轴承（α＝0）和角接触向心轴承（0＜α＜45）推力轴承又可以分为轴向接触轴承（α＝90）和角接触推力轴承（45＜α＜90） 径向接触轴承：只能承受径向载荷，不能承受轴向载荷； 角接触向心轴承：既能承受径向载荷，也能承受一定的轴向载荷； 轴向接触轴承：只能承受轴向载荷，不能承受径向载荷； 角接触推力轴承：既能承受轴向载荷，也能承受一定的径向载荷 14.3 滚动轴承的代号 滚动轴承是标准件，GB272／T-93规定了轴承代号的表示方法。轴承代号由基本代号、前置代号和后置代号三部分构成。 14.3.1 基本代号 由类型代号、尺寸系列代号和内径代号组成。 类型代号由一位(或两位)数字或英文字母表示，其相应的轴承类型参阅设计手册。 尺寸系列代号由两位数字组成。前一个数字表示向心轴承的宽度或推力轴承的高度；后一个数字表示轴承的外径。直径系列代号为7表示超特轻；8、9表示超轻；0、1表示特轻；2表示轻；3表示中；4表示重；5表示特重；宽度系列代号为0表示窄型；1表示正常；2

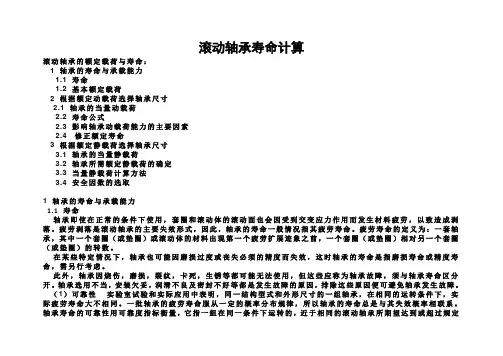

滚动轴承的额定载荷与寿命(必学)
