太阳能电池-湿法刻蚀工艺指导书
蒈
Edge Isolation & PSG Selective Emitter 工艺操作规程
莁产品型号名称
賺156X 156多晶绒面电池 薆共6页 蒄第
腿设计文件名称 羅 T-IS-026
肂1、工艺目的:
节通过化学反应，将硅片上下表面的PN结刻断，以达到正面与背面绝缘的目的；另外经过
化学反应，刻蚀掉未被蜡覆盖的硅片表面的一定深度，做选择性发射极；最后用BDG去除inkjet工序中的喷涂的层蜡，用KOH药液去除硅片表面的多孔硅；同时用HF去除表面的磷硅玻璃层。
罿2、设备及工具：
肇Edge Isolation & PSG Selective Emitter 、电子天平、PVC手套、口罩、防护服、防护眼罩、防护套袖、橡胶手套、防酸碱胶鞋、GPSolar电阻测试仪（边缘电阻）、浓度分析仪等。
袂3、适用范围
聿本工艺适用于Edge Isolation & PSG Selective Emitter 。
肇4、职责
薇本工艺操作规程由工艺工程师负责调试、修改、解释。
薃5、材料：
肁合格的多晶硅片（INKJET后）、HF（49%电子级，工作压力3-5bar，
葿KOH（49%,电子级，工作压力3-5bar ）、HNO（65% 电子级，工作压力3-5bar），羆DI水（工作压力3-5bar ）、压缩空气（工作压力6-7bar，除油，除水，除粉尘）
莃Butyldiglycol （2 一（2 一丁氧乙氧基）乙醇）（BDG （100%，电子级，工作压力
3-5bar），
），膂冷却水（入水：工作压力3-4bar，最大入水温度25°C,出水工作压力：最大2bar
薈新鲜空气（Fresh air用于旋转器腔室）（工作压力100Pa），
莅乙二醇（制冷机）。
肃6、工艺描述：
羀6.1、工艺条件：环境温度：+ 22° C to + 24° C;环境湿度：45 to 65 %RHat 24° C;
腿6.2、工艺原理：
羈Edge Isolation & PSG Selective Emitter 工艺主要包括三部分：
芅HNG+HF（周边刻蚀）-----HNO 3+HF （刻蚀掉一定深度的未被蜡层覆盖的PN结）-----
袀KOH+BDG+Antifoa（中和掉多余的酸以及去除硅片表面的的多孔硅和inkjet工序中喷涂
的层蜡）-----HF（去除硅片表面的磷硅玻璃）。
蕿本工艺过程中，首先用滚轮将硝酸带出将滚轮与硅片接触的背面氧化，形成氧化硅后
莇，然后氢氟酸与氧化硅反应生成络合物六氟硅酸（HSiF e）,刻断PN结，从而使正面与背面绝缘。然后硅片经过喷淋HN&HF的混合药液，将未被inkjet层蜡覆盖的深PN结刻蚀掉一定深度，变成工艺要求的深度；
肅选择性刻蚀之后经过KOH溶液去除硅片表面的多孔硅，同时用BDG去除掉inkjet工
序中喷涂的层蜡；
羁最后利用HF酸将硅片正面的磷硅玻璃层去除；用DI水洗，压缩空气烘干硅片表面即可。
蚈主要反应方程式如下：
螆M2和M4槽：Si+4HNQ=SiQ+4NOT +2HO
T +2HO
薁SiO 2+4HF=SiR
SiF4+2HF=bSiF6
羀M6槽：暂无：
芆
节6.3、工艺要求：
1、
2、螀刻蚀槽的刻蚀深度要控制在1 . 5±0 . 2 um绝缘电阻大于1K Q。超出此(小于
1. 1)范围要通知当班技术员进行调节，传送系统的速度范围控制在0.2 - 6.0 m/min ，
正常工作状态下的工作速度为1.58 m/min ,为保证设备碎片率较稳定，应尽量使各段传输速度一致。当工艺稳定后每隔两个小时(有待确定)测量一次刻蚀深度和绝缘电阻。
膈2、当刻蚀深度偏离规定时应当调节温度或带速，不允许手动添加化学试剂。当调节传输速度不能解决问题时，由技术人员进行手动补液并做相应的记录，包括：时间、原因、补充量、签字。
13 °C以下，选择性刻蚀槽
蚅3、刻边槽(Edge Isolation-Etch )的温度要控制在
(Emitter-Etch )的温度要控制在4-10°C,碱槽(Strip / Post-Strip Process )温度要控
制在25°C以下，HF酸槽(PSG-Process)温度要控制在2 0C内。
羂4、刻蚀完毕后，目测背面的刻痕宽度及正面阴影宽度(1次/小时)，是否满足工艺要求，当发现有连续超出要求时，应通知当班技术员进行调节。
袁5、刻蚀槽内的气流直接影响刻蚀效果，因此通过调节排风量来保证刻蚀槽内的气流均
芇匀稳定，并且在正常生产时要保证所有工位的上盖是关闭的。
肄6.4、工艺控制点:
1、主要质量控制点:
1 . 5±0 . 2之间，单位um
螂刻蚀深度控制在
袃绝缘电阻》1k欧姆。
蕿以上二个参数在正常生产时至少每隔两个小时测量一次。当更换药液和停产一段时间再生产时及参数不正常时，要求增加测量次数，确保工艺的正常运行，避免造成大量的不合格。
3、
4、蒄刻蚀槽的刻蚀速率会随着硅片清洗量的增加而改变，新换的药液反应速度可能较慢，
刻蚀量小，若出现此种情况，需要降低带速，随着生产的进行，要求每隔一个小时测量一
次刻蚀深度，当刻蚀速度稳定后，要求至少每隔两个小时测量一次刻蚀深度。调整带速（配合相对应的机械手进行调节）：以保证刻蚀深度控制在规定范围内。
蒃3、当工艺方案因随车间的工艺调整而变化时，工艺人员应当及时通知并做好相应的记
录。
蚀4、刻蚀槽液位控制，液位不能过小，太小造成滚轮接触不到药液，从而影响药液与硅片的接触，造成表大量的表面不合格；也为过大，可能造成翻液，造成硅片正面接触药液，对整个电池的电参数很大影响（可能造成漏电，低效）。抑或将滚轮附近的气孔淹没起不到相应的排风作用，也增大了相应的正面侵蚀痕迹。但液位高低原则上以硅片能够接触到药液，边缘刻蚀正常为准（刻蚀量、绝缘电阻）。
13C左右，随着温度的升高，刻蚀速率会加快，所以在温度未降到工艺控制蚇5、刻蚀槽温度保证在
范围内时禁止生产。
C。碱洗槽药液冷却依靠公司内部供应冷却水。当发现碱洗槽温度超过控腿6、碱洗槽温度要求 < 23
制范围时，及时通知相关负责人进行检查调整
芃7、碱洗槽喷淋量要求，且首先保证下喷淋量充足，以便使硅片背面多孔硅刻蚀充分。
螁
肀8压缩空气风干Dryer处风刀频率及流量的控制太小，易造成硅片不能完全风干；过大易产生碎片。风刀频率设置，以硅片上下表面能够被完全风干为前提。
蚇
羄6.5、工艺流程：
(M02) —Rinse1 +风刀1(M03 —HF ,HNO选择性刻蚀(M04)—
蕿装载—HF ,HNO边缘刻蚀
Rinse2(M05) —KOH BDG和Antifoam (止泡剂)去蜡(M06)—Rinse3(M07) —HF去除磷硅玻璃层(08) —Rinse4(M0901)—压缩空气风干(M0902)—卸载
膈6.6、工艺方案：(见附表3)
肆7、工艺准备：
螄7.1、工艺洁净管理：
，以保薀操作人员需戴口罩，操作时戴洁净手套，并保持室内正压，严禁随便开启门窗
持室内洁净度。
芇7.2、设备准备：
确认设备能正常运行，DI水、压缩空气等压力及流量正常
太阳能板制作工艺
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
太阳能刻蚀篇精选文档
太阳能刻蚀篇精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
太阳能电池片科普系列——刻蚀篇 来源:北极星太阳能光伏网（独家）作者:陈雪松2017/11/22 11:31:21 关键词: :扩散过后的下一个工序是刻蚀，由于扩散采用背靠背扩散，硅片的边缘没有遮挡也被扩散上磷（边缘导通状态），PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面，而造成短路，太阳能电池片会因此失效。同时此短路通道等效于降低并联电阻。另外由于在扩散过程中氧的通入，硅片表面会形成一层二氧化硅，在扩散炉高温的作用下POCl3与O2形成的 P2O5，部分P原子进入Si取代部分晶格上的Si原子形成n型半导体，部分则留在了SiO2中形成PSG（磷硅玻璃）。 1、磷硅玻璃会使得电池片在空气中表面容易受潮，导致电流和功率的衰减； 2、死层增加了发射区电子的复合，以致少子寿命的降低，进而降低了Voc 和Isc； 3、磷硅玻璃会使得PECVD后产生色差。 ? 一、刻蚀的原理 工艺流程：上片→蚀刻槽（H2SO4 HNO3 HF）→水洗→碱槽(KOH)→水洗→HF槽→水洗→下片
刻蚀槽HNO3和HF的混合液体会对扩散后硅片的下表面及边缘进行腐蚀,以去除边缘的N型硅,打破硅片表面短路通路。因此刻蚀对于液位高度的控制需要特别精确。反应方程式： 3Si + 4HNO3+18HF =3H2 [SiF6] + 4NO2 + 8H2O 去PSG磷硅玻璃的原理方程式： SiO2+4HF=SiF4+2H2O SiF4+2HF=H2[SiF6] SiO2+ 6HF=H2[SiF6]+2H2O 当电池片从HF槽出来后，可观察其表面脱水情况，如果脱水效果良好，则代表磷硅玻璃已去除较干净；如果表面水珠较多，则代表磷硅玻璃未被去除干净，可添加适量HF到HF槽中。 二、刻蚀工序工艺指标管控 当电池片经过刻蚀机台出来时，首先检查硅片表面，绒面是否明显斑迹，是否有药液残留。该工序一般要求面腐蚀深度控制在～μm范围内,同时硅片表面刻蚀宽度不超过2mm, 刻蚀边缘绝缘电阻大于1K欧姆。 对于刻蚀程度可以通过刻重来衡量——刻蚀前重量减去刻蚀后重量。对于刻重的要求，不同公司有不同的要求，一般远小于制绒减薄量。 疏水性测试，刻蚀后电池片需要=定时抽检电池片疏水性，疏水性可反映扩散的好坏。 反射率，主要与刻重、电池片和药液有关 三、刻蚀车间常见事项 异常处理，刻蚀车间和制绒车间极其类似，机台叠片、碎片、吹不干、残留和色斑等常见问题等都极为相似，机台的维护、抽风、流量等引起的工艺问题类型也多相似。 1、纯水电导率检测、生产所用均为纯水，纯度不高将直接导致电池片严重的质量问题； 2、空气温度和洁净度，电池片是就像襁褓中的婴儿，任何风吹草动都会引起相当大的后果； 3、化学浓度分析，对制绒槽药液进行定期分析，以便调整。
干法刻蚀工艺
干法刻蚀工艺 干法刻蚀工艺可分为物理性刻蚀与化学性刻蚀两种方式。物理性刻蚀是利用辉光放电将气体（如氩）电离成带正电的离子，再利用偏压将离子加速，溅击在被刻蚀物的表面而将被刻蚀物的原子击出，该过程完全是物理上的能量转移，故称为物理性刻蚀。其特色在于，具有非常好的方向性，可获得接近垂直的刻蚀轮廓。但是由于离子是全面均匀地溅射在芯片上，所以光刻胶和被刻蚀材料同时被刻蚀，造成刻蚀选择性偏低。同时，被击出的物质并非挥发性物质，这些物质容易二次沉积在被刻蚀薄膜的表面及侧壁上。因此，在超大规模集成化制作工艺中，很少使用完全物理方式的干法刻蚀方法。 化学性刻蚀或称为等离子体刻蚀( PLASMA Etching，PE)，是利用等离子体将刻蚀气体电离并形成带电离子、分子及反应性很强的原子团，它们扩散到被刻蚀薄膜表面后与被刻蚀薄膜的表面原子反应生成具有挥发性的反应产物，并被真空设备抽离反应腔。因这种反应完全利用化学反应，故称为化学性刻蚀。这种刻蚀方式与前面所讲的湿法刻蚀类似，只是反应物与产物的状态从液态改为气态，并以等离子体来加快反应速率。因此，化学性干法刻蚀具有与湿法刻蚀类似的优点与缺点，即具有较高的掩膜／底层的选择比及等向性。鉴于化学性刻蚀等向性的缺点，在半导体工艺中，只在刻蚀不需要图形转移的步骠（如光刻胶的去除）中应用纯化学刻蚀方法。 最为广泛使用的方法是结合物理性的离子轰击与化学反应的反应离子刻蚀( RIE)。这种方式兼具非等向性与高刻蚀选择比的双重优点。刻蚀的进行主要靠化学反应来实现，加入离子轰击的作用有两方面。 1)破坏被刻蚀材质表面的化学键以提高反应速率。 2)将二次沉积在被刻蚀薄膜表面的产物或聚合物打掉，以使被刻蚀表面能充分与刻蚀气体接触。由于在表面的二次沉积物可被离子打掉，而在侧壁上的二次沉积物未受到离子的轰击，可以保留下来阻隔刻蚀表面与反应气体的接触、使得侧壁不受刻蚀，所以采用这种方式可以获得非等向性的刻蚀效果。 当应用于法刻蚀时，主要应注意刻蚀速率、均匀度、选择比及刻蚀轮廓等因素。
你不知道的钝化接触太阳能电池
你不知道的钝化接触太阳能电池 晶硅太阳能电池的表面钝化一直是设计和优化的重中之重。从早期的仅有背电场钝化，到正面氮化硅钝化，再到背面引入诸如氧化硅、氧化铝、氮化硅等介质层的钝化局部开孔接触的PERC/PERL设计。虽然这一结构暂时缓解了背面钝化的问题，但并未根除，开孔处的高复合速率依然存在，而且使工艺进一步复杂。近几年来，一种既能实现背面整面钝化，且无需开孔接触的技术成为机构研究的热点，这就是钝化接触（Passivated Contact）技术。当电池两面均采用钝化接触时，还可能实现无需扩散PN结的选择性接触（SelecTIve Contact）电池结构。本文将详细介绍钝化接触技术的背景，特点及研究现状，并讨论如何使用这一技术实现选择性接触电池。 表面钝化的演进 图1，太阳能电池表面钝化结构的演进 钝化的史前时代 在90年代之前晶硅电池商业化生产的早期，太阳能电池制造商已经开始采用丝网印刷技术，但与我们如今使用的又有所不同。主要的区别在于两点：首先当时的正面网印银浆没有烧穿（Fire-through）这一功能，因此在当时的生产线上，需要先进行网印，而后沉积当时的TIO2减反射层。另一个区别在于当时的银浆与硅形成有效欧姆接触的能力较差，只有与高掺杂的硅才可以接触良好。由于TIO2没有很好的钝化功能，人们在当时并没有过多的考虑钝化。而且由于减反射层在金属电极之上，因此沉积的时候需要用模版遮挡主栅，以便后续的串焊。 虽然这一时期，在实验室中，科研人员已经采用SiO2钝化电池表面，并取得不俗的开路电压和效率。 SiNx：H第一次进化 90年代，科研机构和制造商开始探索使用等离子体增强化学气相沉积（PECVD）技术制备含氢的氮化硅（SiNx：H）薄膜用作电池正面的减反射膜。其中原因之一在于相对合适
湿法刻蚀毕业论文
苏州市职业大学 毕业设计（论文）说明书 设计（论文）题目太阳能电池片湿刻蚀的应用系电子信息工程系专业班级08电气2 姓名李华宁 学号087301218 指导教师孙洪 年月日
太阳能电池片湿刻蚀的应用 摘要 湿刻就是湿法刻蚀，它是一种刻蚀方法，主要在较为平整的膜面上刻出绒面，从而增加光程，减少光的反射，刻蚀可用稀释的盐酸等。湿法刻蚀是将刻蚀材料浸泡在腐蚀液内进行腐蚀的技术。它是一种纯化学刻蚀，具有优良的选择性，刻蚀完当前薄膜就会停止，而不会损坏下面一层其他材料的薄膜。着重研究各种化学品的流量对电池片刻蚀深度的影响。首先查看各种资料，掌握本课题相关的知识:通过对氢氟酸，硝酸，盐酸，氢氧化钠等化学品流量，温度，湿度等对太阳能电池片的影响。通过技术软件分析，优化工艺参数，得到最优参数。 关键词：湿法刻蚀；腐蚀；流量；太阳能电池
Solar cell wet etching application Abstract Wet carved is wet etching, it is a kind of etching method, mainly in the relatively flat membrane surface, thereby increasing suede carving out process, reduce light light reflection, etching available dilute hydrochloric acid etc. Wet etching is will etching materials soaked in a mordant within the corrosion of technology. It is a kind of pure chemical etching, has excellent selectivity, etching the current film will cease, and won't damaged following a layer of film to other materials. Research on various chemicals to the flow the influence of battery piece etching depth. First check all kinds of material, grasps this topic relevant knowledge: by hydrofluoric acid, nitric acid, hydrochloric acid, sodium hydroxide etc chemicals flow, temperature, humidity and so on the influence of solar cell. Through technology software analysis, optimization of process parameters, obtain optimal parameters. Keyword:wet etching; Corrosion; Flow; Solar battery

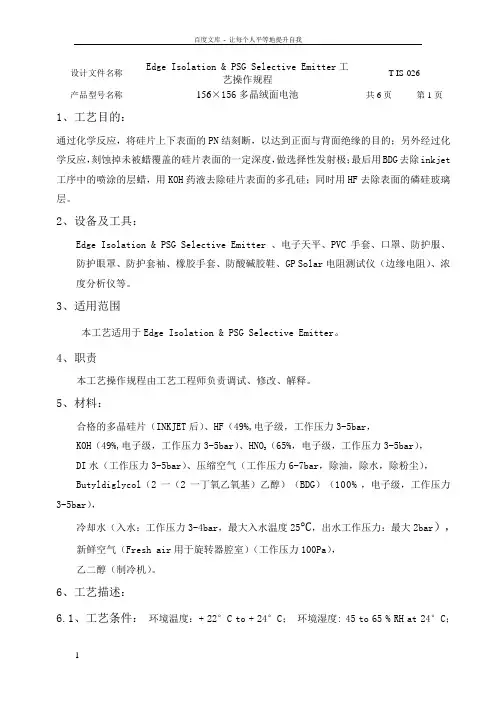

太阳能电池湿法刻蚀工艺指导书
