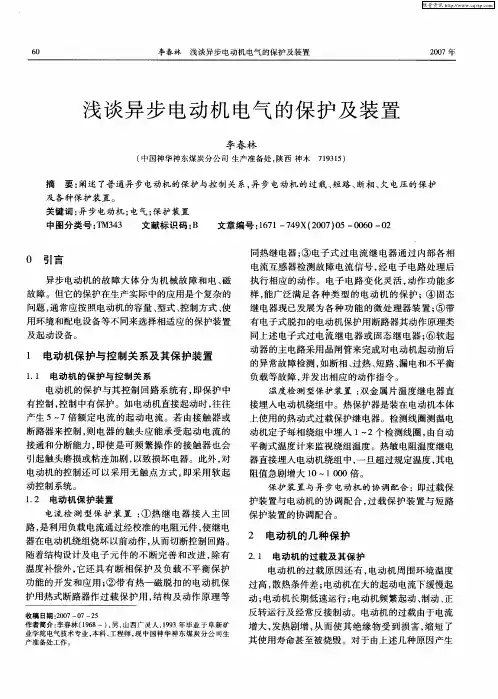

为了防止电动机发生故障而损坏，甚而使事故扩大，对电动机一般有以下几种电气保护措施：

1)短路保护对电动机及其线路的短路大电流作及时的切断保护，一般采用熔丝或断路器的电磁瞬时脱扣作短路保护。

2)过载（过负荷）保护电动机一般采用热继电器（与接触器配合）或断路器的热脱扣器进行过载保护。

3)断相运行保护（又称缺相运行保护或两相运行保护）缺相运行保护也是一种过载保护，在条件允许时，应单独设置缺相运行保护装置。常用保护方法有：

(1)采用带断相保护装置的热继电器作缺相保护;

(2)欠电流继电器断相保护;

(3)零序电压继电器断相保护;

(4)断丝电压继电器断相保护;

(5)利用速饱和电流互感器保护;

(6)电子式断相保护线路。

4)失压和欠压（低电压）保护为了防止电动机在过低电压下起动和运行，一般采用交流接触器的电磁机构，断路器的失压脱扣器，自耦减压起动器的欠压脱扣器及电压继电器等。

5)接地或接零保护当电动机外壳带电时，防止人接触及机壳而触电的保护装置。
