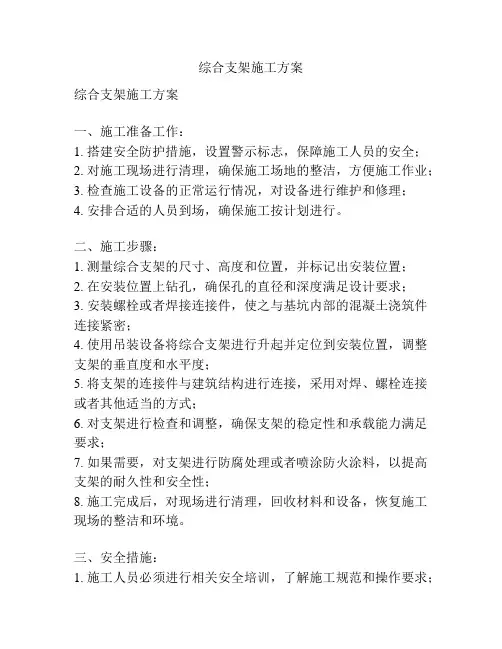

综合支架施工方案

山东省千佛山医院保健综合楼

走廊公共支架施工方案

一、工程概况

1、各层层高情况

山东省千佛山医院保健综合楼地下二层、地上十八层（不含设备层）各层层高分别为地下二层为4.2米、地下一层为6.1米、一层4.5米、二至五层4.2米、十八层4.2米、其余为3.8米。

2、梁高及地面作法

各层公共走廊两边结构纵梁及横梁分别以梁高600、700CM为主，部分500CM，个别为750CM 及800CM。地面作法50MM。

3、走廊宽度

各层走廊宽度分别以2700MM为主、部分区域为1550MM、1700MM、其它区域5150MM、5500MM 等。走廊宽窄不一。

4、走廊内管、线布置

各层公共走廊内分别设有空调水管道、消防喷淋管道、消火栓管道、给、水管道、气体管道、新风管道、强电桥架、弱电桥架、移动通信桥架、电线管、部分区域安装有风机盘管、个别走廊还有排水管道、雨水管道、物流传输管道、排烟管道、送风排风管道。六层以上走廊设有热水管道、地下一层部分走廊还设有母线槽等。涉及专业齐全，管线错纵复杂。

二、管线排布原则

1、大管优先

因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道、电缆桥架等占据的空间较大，不易翻弯，在排布时优先布置。且电缆桥架应设置在水管道的上方。

2、支管让主管

走廊内各种管线主管道一般贯通整个走廊，且主管道管径大于支管管径，相对于支管不易翻弯。因此，在管线综合排布时以主管道为主，支管避让主管。

2、有压让无压

无压管道，如排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让无压管道。

3、强弱电分设。

由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路分开设置，而且留一定距离。

4、附件少的管道避让附件多的管道

这样有利于施工和检修，更换管件。各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。

三、排布依据

1、山东省千佛山医院保健综合楼安装工程施工图纸。

2、国家现行的施工规范、操作规程，验收标准及有关规范。

3、相关图集。

四、综合排布

根据本工程走廊涉及的管线种类、数量及规格、大小，结合本工程的层高、走廊宽度、楼层净高进行统一规划，综合排列。以施工规范、验收标准及操作规程为依据，同时考虑便于操作、维修，在确保不影响各专业工程质量、功能的情况下将装饰工程吊顶的高度尽可能的提高。做到排布合理，整齐美观。

综合以上情况，将本工程走廊内管线分为以上下两层排布为主，局部一层，地下一层局部四层、十八层局部三层排列。上层以风管、电缆桥架为主、下层以水管道为主，两层管线之间留有一这的距离作为各专业管道分支管管道敷设空间，支管均以上翻为主，以保证支管进入房间不影响房间内装饰吊顶的高度。各种管道之间间距除满足要求外，尽可能以留出检修及后期工序施工的操作空间。（详见本工程走廊BIM图）

五、支、吊架设置及安装

1、支、吊架型式

根据本工程的具本情况及走廊内管线的排布情况，本工程采用支架共用即公共支架。一方保证了走廊管线的整体排布，减少走廊支架的设置数量，避免了因管道重叠支架无法设置等情况的出现。节约了走廊内空间。另一方面节约了工程成本，降低了工程造价。同时又能保证走廊管线的整齐，美观。

2、支架间距的设置

由于各种管道根据规格的大小及保温与不保温对支架间距的要求各不相同，因此不能以某一种管道对支架间距的要求来确定公共支架的间距。要综合考虑，公共支架的间距要基本满足种管道的要求。但也不能造成浪费。要做到经济实用。各种管道支架最大间距要求如下。

（1）通风管道

根据通风空调施工质量验收规范GB50243-2002规定，风管水平安装，直径或边长小于等于400mm，间距不应大于4m，大于400mm，支架距不应大于3m。对于薄钢板法兰的风管，其支、吊架间距不应大于3m。

（2）电缆桥架

GB50303-2002建筑电气工程施工质量验收规范中规定，当设计无要求时，电缆桥架水平安装支架间距为1.5-3米，垂直安装支架间距不大于2米。本工程电气设计要求第6.5条规定电缆桥架水平安装时其支架间距不大于1.5米。垂直安装时支架间距不大于2米。

（3）空调水管道、给排水管道、消防水管道

各专业管道支架间距要求分别见表1

表1：空调水管道水平安装时，其支吊架最大间距

表2：消防喷淋管道水平安装支、吊架最大间距

表3：给水管道水平安装支、吊架最大间距

表4：不锈钢管道活动支架的间距可按下表确定

表5：铜管管道支架的最大间距

根据以上情况结合本工程实际情况，本工程公共支架间距定为2.6米。个别不满足要求部位单独增设支架。

3、支架材料

根据本工程的具体情况，公共支架统一采用10#槽钢，其中10#槽钢作为立柱时，凹面向外， 10#槽钢作为横担时，凹面向下。支架采用焊接加工，采用150*150*8（mm）钢板、ф12膨胀螺栓固定。

表6 ：钢管重量表 ( Kg/M)

表7 ：薄壁不锈钢管重量表（Kg/M）

表8 ：锚栓限荷载表

4、支架安装

支架的安装须固定在混凝土结构上，有横向大梁部位固定在大梁的下面，无大梁部位固定在混凝土楼板上。支架样式参照（BIM图）如下图：
