总平面规划图应包含的内容
总平面规划图应包含的内容
一、方案必须在1∶500或1:1000现状地形图上绘制，标注建设用地边界各拐点坐标，用地范围及相邻周边地形地物地貌。
二、标明用地范围线、道路红线、建筑控制线、城市道路坐标、高程、红线宽度及分幅、转弯半径等。
三、用地范围内道路控制点坐标、高程、道路宽度及转弯半径，出入口定位坐标和宽度，泊车布局等。
四、建筑物功能、编号、定位坐标及室内高程，各建筑物基底面积、层数及高度（列表）。
五、建筑基地内现状建筑和拟建建筑外轮廓尺寸、名称及编号（多栋建筑时每栋建筑应编序号）、层数和总高度及建筑之间距离、与用地界限（用地边界线、建筑控制线、红线、绿线、紫线、蓝线、构筑物）的距离。
六、按规定应布置公共服务设施和附属设施，如垃圾中转站、变（配）电房、停车场、地下停车库、社区组织用房、社区卫生用房、物业管理用房、体育设施等。
七、绿地界限，列出集中绿地面积、公共绿地面积、绿地率等，进行绿地景观的意向设计。
八、各类用地平衡表和技术经济指标统计表（含总用地面积、总建筑面积、地下建筑面积、建筑密度、容积率、绿地率、公共服务设施、公共绿地面积、人均公共绿地、地上泊车数量、地下泊车数量、人口规模、总户数、居住建筑面积、商业建筑面积、居住人口密度等）。
城市规划制图标准
城市规划制图标准 总则 1.0. 1 为规范城市规划的制图，提高城市规划制图的质量，正确表达城市规划图的信息，制定本标准。 1.0. 2 本标准适用于城市总体规划、城市分区规划。城市详细规划可参照使用。 1.0. 3 本标准未规定的内容，可参照其他专业标准的制图规定执行，也可由制图者在本标准的基础上进行补充，但不得与本标准中的内容相矛盾。 1.0. 4 城市规划图纸，应完整、准确、清晰、美观。 1.0. 5 城市规划制图除应符合本标准外，尚应符合国家现行有关强制性标准的规定。一般规定 2.1 图纸分类和应包括的内容 2.1.1 城市规划图纸可分为现状图、规划图、分析图三类、 2.1.2 城市规划的现状图应是记录规划工作起始的城市状态的图纸，并应包括城市用地现状图与各专项现状图。 2.1.3 城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸。 2.1.4 本《标准》不对分析图的制图做出规定。 2.1.5 城市总体规划图应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等。 2.2 图题 2.2.1 图题应是各类城市规划图的标题。城市规划图纸应书写图题。 2.2.2 有图标的城市规划图，应填写图标内的图名并应书写图题。 2.2.3 图题的内容应包括：项目名称（主题）、图名（副题）。副题的字号宜小于主题的字号。 2.2.4 图题宜横写，不应遮盖图纸中现状与规划的实质内容。位置应选在图纸的上方正中，图纸的左上侧或右上侧。不应放在图纸内容的中间或图纸内容的下方。 2.3 图界 2.3.1 图界应是城市规划图的幅面内应涵盖的用地范围。所有城市规划的现状图和规划图，都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围。 2.3.2 当用一副图完整地标出全部规划图图界内的内容有困难时，可将突至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。移入图边以内部分的内容、方位、比例应与原图保持一致，并不得压占规划或现状的主要内容。 2.3.3 必要时，可绘制一张缩小比例的规划用地关系图，然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求，分别绘制在放大的分片图内。 2.3.4 城市总体规划图的图界，应包括城市总体规划用地的全部范围。可做到城市规划区的全部范围。 2.3.5 城市分区规划图、详细规划图的图界，应至少包括规划用地及其以外50m内相邻地块的用地范围。 2.4 指北针与风象玫瑰 2.4.1 城市总体规划的规划和现状图，应标绘指北针和风象玫瑰图。城市详细规划图可不标绘风象玫瑰图。 2.4.2 指北针与风象玫瑰图可一起标绘，指北针也可单独标绘。 2.4.3 组合型城市的规划图纸上应标绘城市各组合部分的风象玫瑰图，各组合部分的风象玫瑰图应绘制在其所代表的图幅上，也可在其下方用文字标明该风象玫瑰图的适用地。 2.4.4 指北针的标绘，应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定。
规划施工图(建筑总平面图)的绘制要求
规划施工图(建筑总平面图)的绘制要求 1本要求适用于修建性详细规划方案报建阶段及最终报审阶段图形文件的绘制，建筑总平面图也应参照本要求绘制。 2 规划图要严格采用建筑工程当地坐标系绘制，以AutoCAD中一个绘图单位代表1米，不得旋转、偏移、缩放。 3 属规划内容的实体（符号除外）不可以图块（BLOCK）形式或AutoCAD不能辨识的形式出现。 4 对要求绘制的闭合多义线（POLYLINE）规定如下： 4.1 同一多边形实体不应出现重复的线段，同一多边形不可重复绘制叠加在一起。 4.2具有相同属性内容的同类型轮廓线，邻接边必须完全重合且仅允许一次重复。不允许出现邻接边界重叠和交叉现象。 5 规划图应为二维图形，即所有实体的“Z”坐标值必须为“0”。 6 尺寸标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。坐标标注保证与AutoCAD中实际坐标一致。 7 电子文件中所有文字类标注均采用“宋体”，文字样式名称统一为“GHBZ”，尺寸类标注采用“天正建筑自动生成的标注”样式，所衬地形图除外。 8 电子文件内容应干净，不得含有不相关的内容，如无用的字体、线型、图层等。 9 图层要求 9.1 根据规划管理和信息化建设的实际需要，将图层分为标准图层和“参考”图层，分别提出要求。 9.2 标准图层为规定性内容，图层名称、实体类型、线型、颜色等必须遵循《规划图标准图层分类规定》（附表1）的要求，各规定图层上只能放置规定的数据内容，不得出现与本图层无关的数据内容。 9.3 其它图层的设置，为实现作图标准的统一，图层名称、实体类型、线型、颜色等也应大多遵循《规划图“参考”图层设置表》（附表2），同一类型的数据内容必须放置在同一个图层中。 9.4 “0”图层中除了可以作为插入图块的基准层以外，不能存放任何其他数据； 10 规划图内容参考以下要求
总平面图深度规定及技术经济指标详解
总平面图深度规定及技术经济指标详解 总平面图深度规定（总平面图上所必需的东西）： (1)现状地形和地物； (2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，角点坐标、道路红线、建筑控制线，用地红线； (3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、间距； (4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称(或编号)、层数； (5)道路、广场的主要坐标(或定位尺寸)，停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意； (6)绿化、景观及休闲设施的布置示意，并表示出护坡、挡土墙，排水沟等； (7)指北针或风玫瑰图； (8)主要技术经济指标基本包括：总用地面积、总建筑面积（地上、地下部分分列，不同功能性质部分分列）、建筑
基底面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数、自行车停放数量等； (9)说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称(如为场地建筑坐标网时，应说明其与测量坐标网的换算关系)，补充图例及其他必要的说明等。 技术经济指标详解： 总用地面积：开发商办理土地使用手续时，经指界测量确定并办理手续的面积，就是红线内的土地面积总和。包括建设用地面积、代征道路面积和代征绿化面积。 总建筑面积：指在建设用地范围内单栋或多栋建筑物地面以上及地面以下各层建筑面积之总和。计算方法：在住宅建筑中，计算建筑面积的范围和方法是：(1)单层建筑物不论其高度如何，均按一层计算，其建筑面积按建筑物外墙勒脚以上的外围水平面积计算。单层住宅如内部带有部分楼层(如阁楼)也应计算建筑面积。(2)多层或高层住宅建筑的建筑面积，是按各层建筑面积的总和计算，其底层按建筑物外墙勒脚以上外围水平面积计算，二层或二层以上按外墙外围水平面积计算。(3)地下室、半地下室等及相应出入口的建筑面积，按其上口外墙(不包括采光井、防潮层及其保护墙)外围的水平面积计算。(4)用深基础做地下架空层加以利用，层高超2.2米的，按架空层外围的水平面积的一半计算建筑面积。
城市规划分析图四步走
分析图四步走 Ⅰ如何做好区位分析？ 区位分析是对设计项目所在的地域、文化、环境等等因素的了解与认知，是所有项目设计开始前的准备工作。回想起这几年做的大量区位分析图，似乎从不知所云到人云亦云再到“因为所以”的分析方法。 最基本的区位分析大概有以下这些东西： 1. 城市区位 显而易见，城市区位既是分析项目所处的城市在这美丽的地球上的位置，通过对城市地域的研究可以确定所在城市的位置、所属地区、人文环境、气候条件、城市规模和与城市之间的距离等信息。 城市区位分析大到国际、国家级小到省、市、区级，可根据项目的区域影响大小进行分析，对于旅游类、文化、交通类项目的帮助比较大。 2. 基地位置 基地周边情况的分析，一般常见的有使用现状的全景照片或者分析周边建筑的关系，另外基地的红线、控制线、退线等。 3. 城市肌理 分析城市与基地之间的轴线关系、公共空间、密度、朝向、间距、布局、风格等。 4. 可达性（交通）分析 分析城市的的街道路网，基地的出入口、交通的灵活性。以及城市交通的交叉口、平行道口和立体交通等，乃至铁路、航线等。 5. 区位优势与限制 分析区域独特的资源与优势，以及不利条件等，有些公司称为“SWOT”分析（不准确，请自行百度“SWOT分析法”）。 6. 区位景观环境 分析噪音环境、公园绿地系统、地标设施、视线分析等。 7.特殊分析图 根据项目的功能、结构等进行的分析……（以下省略1万字）
Ⅱ怎么画规划理念构思图 分析图虽不是项目的重点，却是吸引点，前期理念构思图尤甚，虽没必要投入太多精力，但应做精做巧。构思有一个主要的足矣，大量理念同时出动反而削弱了核心。即便需要若干延伸性的理念去分别支撑结构、路网、重点片区等，也不宜突破主体构思。 下面说正题，我把参与的每一个文本中的前期构思理念图分两类：原则表述和方案构思，先分类介绍，接着分别展开。一．理念构思图的特点是什么？ 1.原则表述类 此类构思图，也是我们一般所说的模式图。顾名思义，是运用抽象的图元组合表达原则性、基础性的构思。有时在方案介绍前期，我们会列举诸如生态优先、水绿交融等等的短语，作为一个引子来说明：“恩，这些我们都考虑到了。”这些“箴言”朗朗上口，实则放之四海而皆准的大实话。然而，我们依然需要这些来充当方案介绍前的一句客套话，毕竟空间规划翻来覆去就那么些车轱辘话，而规划策略又是文本不可或缺的一部分，那么把它们转化为漂亮的图形，效果显然会比加粗斜线放大N号要好；另外，但凡你有幸画了一幅（组）自己比较满意且反馈较好的模式图，留作储备，以后需要时拿出来略加修改，完全可以继续使用。 下图是一组体现“绿脉织网，借山引水，多元塑心”的模式图，是不是觉得它们有种随遇而安的美德？ 2.方案构思类 这一类理念图，与实际方案的关系比较大，往往能反映出空间结构、路网、绿地系统等具体设计内容。因此，它们往往是在方案做完后反推出来的……不管你承不承认，有时设计人员的逆向思维，可真了不敌。此类理念图，应该将形态落实在实际基地（规划范围）上了，但没有必要完全依照后期的方案分析深度来做，因为在逻辑上，这时候你还不知道方案是啥样呢。我以为这一类图最重要的就是把方案中的亮点，以抽象的形式展现出来，不要完全展现方案，否则前戏太多后边就没劲儿了。 例如，方案里做了贯穿基地的蜿蜒的绿道链接基地周边的优势元素，在理念构思中，也许直白简练的透明绿带叠加在基地底图上，就足够了（如左图来自SMAQ公司Campus设计）；如果方案中有等级分明的开敞空间，选择在基地中放一个大圆，周边围若干形态不同的点，通过直线连接，即可表现这种系统性（如右图）。 二．原则表述类 1.选择图元 画模式图前首先确定选择哪种基本图形作为构图元素，原则是简单明了。不同的图形可以抽象表现不同类别的理念，例如
总平面图规划
五、总平面图规划 1. 施工平面图的设计原则 1.1 平面布置科学合理，施工场地占用面积少； 1.2 合理组织运输，减少二次搬运； 1.3 施工区域的划分和场地的临时占用区域应符合总体施工部署和施工流程的要求，减少相互干扰； 1.4充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用； 1.5临时设施应方便生产和生活；办公区、生活区、生产区宜分区域设置； 1.6 应符合节能、环保、安全和消防等要求； 1.7 遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 2. 施工总平面图设计内容 2.1设置大门，引入场外道路 施工现场设置两个大门，位置位于停车场处和综合办公楼处。 2.2布置现场办公区 现场办公区设置在预留预留丙烯罐组区，该区域面积为100m×150m，可成“门”字形布设办公室，安照单位布设监理办公区、业主办公区、总承包办公区、施工队办公区。 2.3 布置仓库、堆场 仓库、堆场布置在罐组5区域旁的预留罐组区，该区域面积为170m×70m，可满足施工使用。 2.4 布置预制厂 总的指导思想是：应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；有关联的预制场地适当集中。预制场布置在罐组2和锅炉房间的预留罐组区及锅炉房旁的预留用地，该区域面积为167m×88m及70m×50m，可满足施工需要且距离仓库、材料堆场较近。 2.5 布置场内施工道路 施工现场的主要道路进行硬化处理，主干道设有排水措施。按照设计道路规划位置规划施工道路，施工道路要把仓库、加工厂、堆场和施工点贯穿起来，按货运量大小设计双行干道或单行循环道满足运输和消防要求。主干道宽度单行道不小于4 m，双行道不小于6 m。木材场两侧应有6 m 宽通道，端头处应有12m×12m回车场，消防车道不小于4m，载重车转
修建性详细规划(总平面规划方案)图纸深度

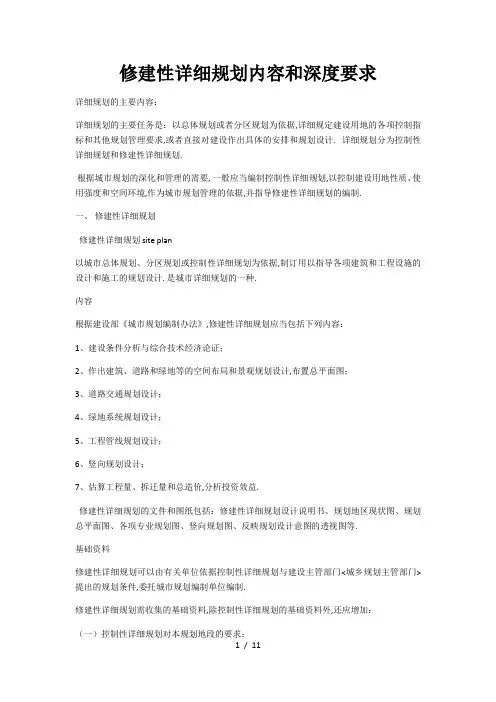

修建性详细规划（总平面规划方案）图纸深度（一）修建性详细规划图 区位图（可附在总平面规划图上） (1)图纸为蓝图，不得使用任何彩色线条或色块； (2)标明图纸要素：图名、指北针、图例、图标、图签等； (3)独立于总平面规划图时，盖建设单位的印章、具备资质的设计单位的出图章。 总平面规划与绿地系统规划图 (1)图纸为蓝图，不得使用任何彩色线条或色块； (2)标明图纸要素：图名、指北针、比例尺、图例、图标、图签等； (3)图纸比例为1/500，制图单位为米； (4)图纸应当清晰、完整反映下列内容： (5)建设用地红线及坐标、绿地、广场、硬地、停车场、水体、体育运动场地、公共服务设施和基础设施用地、历史文物保护用地及其他特殊用地； ①各类不同类型的用地，除标明范围外，还要用文字清楚标注或用图例 清楚表示； ②不同等级道路的宽度和转弯半径，规划道路中线交点、拐点坐标、中 线转弯半径，规划河涌中线交点、拐点坐标、中线转弯半径，规划高 压线、珠江导治线坐标； ③铁路、高压走廊、规划河涌等各类规划控制线的控制宽度； ④建筑物、构筑物的垂直投影内、外轮廓线，线条应当易于区别并符合 建筑制图规范，.应明确标示建筑首层、外飘裙楼及标准层的外围尺寸。 ⑤保留和规划建筑物的功能性质、层数、建筑高度和编号，其中建筑物 的层数和编号应当易于区别，层数一般标注在建筑物的右上角； ⑥建筑物（包括首层建筑物）与建设用地红线、规划道路边线、规划道 路中线、铁路、高压线或高压走廊、规划河涌和其他规划控制线的距 离、建筑间距（建筑间距以建筑物高度的倍数表示）； ⑦配套公共服务和基础设施项目在建筑物的具体位置和楼层，以所在的 建筑标号标示； ⑧各级公共绿地的布置，小游园及居住区公园的出入口、路网；
城市规划总图制图标准
总图制图标准 GB/T 50103-2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：:2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知 建标[2001]220号 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二○○一年十一月一日 前言 根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。 本标准的修编目的是： 一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
总平面图设计规范(参考Word)

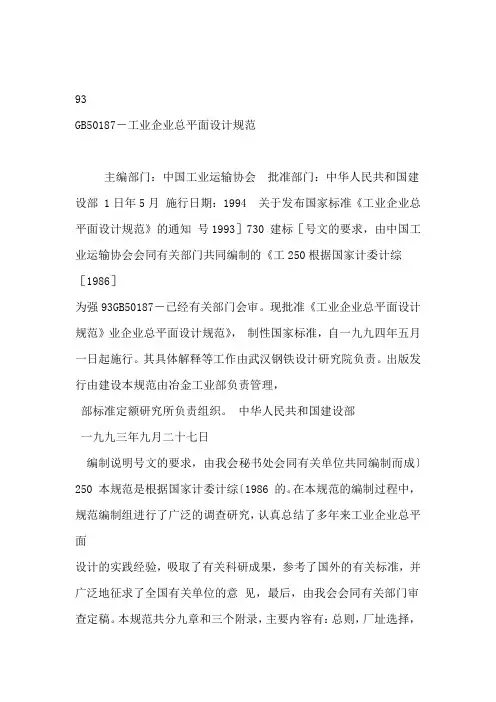

工业企业总平面设计规范GB50187－93 主编部门：中国工业运输协会 批准部门：中华人民共和国建设部 施行日期：1994年5月1日 关于发布国家标准《工业企业总平面设计规范》的通知 建标［1993］730号 根据国家计委计综［1986］250号文的要求，由中国工业运输协会会同有关部门共同编制的《工业企业总平面设计规范》，已经有关部门会审。现批准《工业企业总平面设计规范》GB50187－93为强制性国家标准，自一九九四年五月一日起施行。 本规范由冶金工业部负责管理，其具体解释等工作由武汉钢铁设计研究院负责。出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九三年九月二十七日 编制说明 本规范是根据国家计委计综〔1986〕250号文的要求，由我会秘书处会同有关单位共同编制而成的。 在本规范的编制过程中，规范编制组进行了广泛的调查研究，认真总结了多年来工业企业总平面设计的实践经验，吸取了有关科研成果，参考了国外的有关标准，并广泛地征求了全国有关单位的意见，最后，由我会会同有关部门审查定稿。 本规范共分九章和三个附录，主要内容有：总则，厂址选择，总体规划，总平面布置，运输线路及码头布置，竖向设计，管线综合布置，绿化布置，主要技术经济指标等。 鉴于本规范系初次制定，在执行过程中，希望各有关单位结合设计实践和科学研究，注意积累资料，认真总结经验，并请将需要修改、补充的意见和有关资料寄交武汉钢铁设计研究院（武汉市青山区冶金大道12号，邮政编码：430080），以供今后修订时参考。 中国工业运输协会 1993年6月 第一章总则
第1.0.1条为使工业企业总平面设计，遵循国家有关法律、法规和方针、政策，统一工业企业总平面设计的原则和技术要求，做出符合国情、布置合理、生产安全、技术先进、经济效益、社会效益和环境效益好的设计，制定本规范。 第1.0.2条本规范适用于工业企业新建、改建及扩建的总平面设计。对工业企业在总平面设计中的特殊要求，可根据本规范的规定，制定本部门、本行业的规范。 第1.0.3条工业企业总平面设计，必须贯彻执行十分珍惜和合理利用土地的方针，因地制宜，合理布置，节约用地，提高土地利用率。可利用荒地的，不得占用耕地；可利用劣地的，不得占用好地。 第1.0.4条改建、扩建的工业企业总平面设计，必须合理利用、改造现有设施；力求通过改建、扩建，使工业企业总平面布置更趋于合理，并应减少改建、扩建工程施工对生产的影响。 第1.0.5条工业企业总平面设计，必须进行多方案技术经济比较，择优确定其设计方案。 第1.0.6条工业企业总平面设计，除执行本规范外，尚应符合国家现行的防火、安全、卫生、交通运输和环境保护等有关标准、规范的规定。 在设防烈度六度及以上地震区、湿陷性黄土地区、膨胀土地区、软土地区和永冻土地区等特殊自然条件地区建设工业企业，尚应符合国家现行的有关规范的规定。
城市规划图底关系简述
最新历史版本:图—底理论 对城市设计的图一底理论作出最好诠释的是詹巴蒂斯塔?诺利(Giambattista Nolli)于1748年所绘制的罗马地图。诺利地图将城市表现为一个具有清晰界定的建筑实体与空间虚体的系统(图4－2)。建筑实体所覆盖的范围比室外空间更加密集，从而衬托出公共开敞空间的形态，换句话说，它创造出积极的空间或者“具有物质形态的容器”。罗马的开敞空间被建筑实体勾勒出来，作为连接室内外空间与活动的连续流动的空间，如果没有这些重要的地面建筑覆盖，空间将不可能连续。在诺利地图中室外市民场所是一个积极的空间，比界定它的建筑实体更具有“图形”的意义。与周围建筑实体密切相关的空间才是一个积极的空间实体。这与现代空间的概念正好相反，只有建筑才具有图形意义，是相对独立的实体，而空间则变成不具物质形态的容器。在诺利的概念中，空间就是图形。 图4-2 诺利地图中的图一底关系具有整体连贯性，描绘了街区格局和单体建筑之间的网格关系。主体建筑被门前较大的市民空间和连续建筑群体或具有“细腻肌理”的街区与广场所衬托。因此，“公共”与“私密”的反差使公共建筑(用首层平面表示)从周围的“城市袋形界面”中脱颖而出。 “袋形界面”这个词在城市设计的图一底理论中经常用到，它是明确外部空间虚体的一个建筑实体的空间范畴。袋形界面在技术上是指墙、柱以及其他建筑实体，通常在建筑平面图上以涂黑表示。然而在室外，城市袋形界面是一个支撑结构，它“标志”着空间景观，使建筑融入周围的空间中，在平面上创造一种连续。在空间处理方面，就是将公共领域的设计与单体建筑的设计融合。波士顿的市集中心(Marketplace Center)用诺利的图一底理论表达，是一个很好的当代城市袋形界面的实例。
绿化设计总平面图标准及要求
绿化设计总平面图标准及要求
关于明确建设项目附属绿化工程绿化设计总平面图 制图标准及要求的通告 各建设项目单位： 为进一步完善我市建设项目附属绿化工程设计方案审查行政许可事项，提高审查工作效率，经研究，我局要求所有建设项目的报建图纸在满足《长沙市建设项目附属绿化工程设计方案审查程序性规定》要求的基础上，还须单独提供绿化设计总平面图，该图纸将作为审查的重点。现将绿化设计总平面图制图标准及要求明确如下： 1、绿化设计总平面图应单独提供2份cad蓝图，并加盖具有风景园林工程设计资质的设计单位法人章。图纸比例尺为1:500或1:300。图纸上方应标出项目名称及图纸名称等相关信息（如：某小区绿化设计总平面图）。 2、绿地布局应明确示意，界定每块绿地的边界和范围。每块绿地应采用填充的方式进行表达，小区内公共绿地和其他附属绿地应采用不同的填充方式。为表达清晰，铺装装饰线不宜在图中体现。项目重点区域（临城市道路的绿化、消防扑救面、消防通道两侧、主次入口处、屋顶花园等）应标示出主要乔木种植点及其树种。 3、标出主要地形的竖向标高，包括水面及池底标高、地下建筑顶板种植区域及覆土标高、挡土墙护坡标高、屋顶绿化建筑顶及覆土标高。
4、标出主要尺寸，包括临城市道路绿带宽度尺寸、在绿带内设置的出入口宽度尺寸、建筑退让尺寸、组团绿地尺寸、道路及主要游路宽度尺寸等。 5、标出用地红线、绿线、地下车库范围线、建筑边线、组团绿地边线、采取微地形处理区域的等高线等，上述各线应标示清晰。 6、标出建筑栋号数及层数。 7、项目用地范围内在城市控规中有两个或两个以上不同性质地块的，应标出用地块地界线。界线上若布置有构筑物（如挡土墙、通透式围墙等），应在图纸上明确标示出。 8、在原审定规划总平面图的基础上，绿化设计方案中补充增加绿地的，应在图纸中标示出增加绿地的示意及其尺寸和面积。 9、提供经济技术指标表。 附：经济技术指标表（样表）
建筑总平面图设计.
方案设计阶段的总平面设计内容 (2) 一、设计说明书 (2) 二、设计图纸 (2) 初步设计阶段的总图设计内容 (3) 一、设计说明书 (3) 1、设计依据及基础资料 (3) 2、场地概述 (3) 3、总平面布置 (4) 4、竖向设计 (4) 5、交通组织 (5) 二、设计图纸 (6) 1、区域位置图 (6) 2、总平面图 (6) 3、竖向布置图 (7) 施工图设计阶段的总平面设计内容 (9) 一、图纸目录 (9) 二、设计说明书 (9) 三、总平面图 (9) 四、竖向布置图 (10) 五、土方图 (11) 六、管道综合图 (12) 七、绿化及建筑小品布置图 (13) 八、详图 (13) 九、设计图纸的增减 (13) 十、计算书 (13)
方案设计阶段的总平面设计内容 一、设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。 二、设计图纸 1、场地的区域位置、 2、场地的范围（用地和建筑物角点的坐标和定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地区域位置图：大城市应包括城市位置的区域位置； 现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。 场地内外主要交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和路滑景观分析图； 竖向图、管网图（可以不做）
总平面图设计
总平面设计
一、总平面设计概述 ?总平面设计的性质 ?总平面设计内容 ?总平面设计工作流程与成果文件成果文件
二、总平面设计技术规定 （规范图解） ?线的认识 ?建筑间距及退界要求 ?基地机动车出入口位置设置?基地内车库（含地下车库）的 出入口设置 ?竖向设计 ?道路设计
总平面设计的性质 总平面设计是一项综合性非常强的设计工作，其主要表现在： ?知识范围广——要了解住宅区、公建、学校、商场等不同性质的建筑单体及群体的特点、工程地质、水文地质情况、测量知识、建筑结构知识、道路工程知识、运输以及管理的知识、公用工程管线知识等。 ?联系部门多——城市规划、土地、建委、街道、园林、环卫、消防、交通、地震、文物、水务、自来水、煤气、供电、有线电视、电话、网络、地下轨道等。 ?协调专业多——建筑、结构、给排水、暖通、电气、燃气、热力、通讯、景观、路桥、水利等。 ?遇到矛盾多——建筑之间日照间距的矛盾、道路与建筑之间的矛盾、道路与场地竖向之间的矛盾、景观与建筑之间的矛盾、景观与管线的矛盾、管线之间的矛盾、管线与场地的矛盾、管线与地上、地下建构筑物的矛盾等。
总平面设计内容 1.定位：建、构筑物的平面布置、道路、绿化、停车场的平面 布置。 2.场地设计：确定场地设计标高、计算场地土方工程量（包括 边坡、挡土墙的土方量）、场地排雨水设计及其排水构筑物（雨水口、雨水明沟）的布置设计，确定道路的设计标高。 3.管线综合：对各种管线进行综合布置，确定管线的平面布置 并对交叉管线的标高进行处理。 4.配合景观设计：提供景观设计文件资料，对景观设计内容与 总图文件内容加以控制和协调。 5.配合业主：提供各种征询相关部门意见图纸，提供规划部门 要求的图纸（公示图、规划局归档白图）以及其它业主要求的图纸。
小区规划设计总平面图设计1
浅谈住宅小区总平面图设计 佛山南方建筑设计院有限公司李婵英王煜 [摘要] 按照国家建筑标准设计图集05J804总平面图设计深度的要点，我们可以大概知道总平面图设计的内容，但是比较的笼统。本文通过对总平面图布置要点以及住宅小区总平面图设计因子的分析，来深入理解如何设计好住宅小区总平面图。 [关键词] 总平面图布置要点设计因子 前言: 在城市规划管理局或城、镇规划建设局批准的用地范围内，根据上级批准的设计任务书，结合地形、地质、气象、水文等自然因素，把建筑物、构筑物、交通运输、各种场地、绿化设施等，在平面图上进行合理、协调地规划、设计与布置，使一个工程的各个项目成为一个有机整体，这样的设计，称为总平面设计。 住宅总平面图设计可先从总平面图的布置要点入手，总平面图布置的要点如下： 1、保留的地形和地物； 2、测量坐标网、坐标值、场地范围的测量坐标（或定位坐标），道路红线、建筑红线或用地界线； 3、场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距； 4、建筑物、构筑物的位置（人防工程、地下车库、油库、蓄水
池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数； 5、道路、广场的主要坐标（或定位尺寸），停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意； 6、绿化、景观及休闲设施的布置示意； 7、指北针或风玫瑰图； 8、主要技术经济指标表； 9、说明栏内注写：尺寸单位、比例、地形图的绘制单位、日期，坐标及高程系统名称（如为场地建筑坐标网时，应说明其与测量坐标网的换算关系），补充图例及其他必要的说明等。 以上要点是摘自国家建筑标准设计图集05J804总平面图设计深度的要点，表面看这9项要点觉得内容并不多，但事实并不那么简单。在设计的过程中，总平面图设计是个反复的过程，也是一个不断完善的过程，由于总平面图设计是整个建筑设计过程的开始，所以总平面图布置是否合理，是否完善，至关重要。 要点1、2、3主要是有关主管部门对本工程提供的设计依据及基础资料，我们必需把这些内容清楚的表达在总平面图上； 要点4、5、6的布置，必需因地制宜，根据地形、地质、日照、通风、防火、卫生、交通、以及技术经济合理性来布置，同时考虑功能分区、远近期结合的意图及发展用地，还要考虑对环境的要求及良好的服务功能，例如：漫步、休憩、晒太阳、遮阴、聊天等户外活动场所
规划总平面图
规划总平面图、单体方案消防审核办理流程 1、申报材料 盖有设计单位出图章的总平面或单体方案原件一份 2、办理流程 3、办理时限 总平面审核当场办理，单体方案1个工作日内审核完毕。 施工图消防审核办理流程 1、申报材料 新建工程 1）《建筑消防设计防火审核申报表》和《自动消防设施设计防火审核申报表》填写规范并加盖申报单位公章。 2）立项批文、全套施工图、总平面规划图、地形图（标明建筑物位置）、设计部门防火设计自审意见。 改建工程 1）《建筑内部装修防火审核申报表》填写规范并加盖申报单位公章； 2）内部装修施工图纸、设计施工单位资质证书、所有装修材料的燃烧性能说明、设计部门消防设计自审意见。 2、办理流程 3、办理时限 申报材料准备齐全，自受理之日起，一般工程5个工作日内审核完毕 ，工业项目2个工作日内审核完毕。 公众聚集场所开业、大型活动举办安全检查 1、申报材料 1、《消防安全检查申报表》规范填写并加盖申报单位公章； 2、设计审核和消防验收意见书、消防安全管理制度、灭火及疏散预案； 窗口受理 经办人员审核并在图纸上签发审核意见 报建单位或个人凭受理通知单领取平面或单体方 案审核意见 经办人员审核设计文件后出具消防审核意见书 报建单位 或个人凭受理通知单到窗口领取审核 意见书 窗口受理
3、平面图、房产契约或租赁合同复印件、消防安全责任书等。 2、办理程序 3、办理时限 申报材料准备齐全，受理后4个工作日内现场检查，检查后3个工作日内签发《消防安全检查意见书》。 建筑工程消防验收 1、申报材料 1、《建筑工程消防验收申报表》填写规范并加盖本单位公章； 2、建筑单位工程竣工申请验收报告、建设单位委托书。; 3、《建筑工程消防设计审核意见书》和经公安消防机构认可的变更设计报告； 4、自动消防设施调试检测报告和室内消火栓试压记录、装修材料见证取样检验报告； 5、各施工单位所承担的有关消防工程的文字汇总材料； 6、建设单位对工程建设情况、消防工程情况的文字汇总情况； 7、各消防施工单位施工资质、施工合同、开竣工报告及有关消防施工的有效隐蔽工程记录。 8、移动式灭火器配置清单、各种消防产品订货合同、产品检验报告、产品合格证。 2、办理程序 3、办理时限 申报材料准备齐全，7个工作日安排现场验收，验收后3个工作日内出具《建筑工程消防验收意见书》。 报建单位或个人凭受理通知单到窗口领取消防安全检查意见书。 经办人员审核资料并现场查看合格后出具消防安全检查意见书 窗口受理 经办人员现场查看合格后出具消防验收意见书 报建单位或个人凭受理通知单到窗口 领取验收意见书 窗口受理
关于总平面图的心得
关于总平面图的一点小小心得总平面图，无论是在方案图还是施工图中，一般均是作为整套图纸中排在设计说明之后，设计图部分的第一张，具有的对整个方案或施工图进行指导和说明的作用。因此，要做好一个方案或施工图，那么，第一个就需要做好的就是它的总平面图。而如何让一稿总平面图无论在规范，设计，制图，美观等各方面都能达到令人满意的效果，则一直是各个设计人员都在孜孜追求的重点之一。笔者投身于设计行业以来，前后也制作过一些总图，在此特将自己得到的一些心得写出来与大家共享，希望大家多多指点，多多讨论，以达到共同进步之效。做为设计图中比较特殊的一张图，总平面图的特点之一就是它是自始至终贯穿于整个设计的。与其它部分图相比，总平面图一直伴随着方案的进程，并随着设计的变化而变化，并因着设计过程中的不同阶段也分为不同的阶段，而在每一个阶段的总图，也均有着这一个阶段所需的要求。 如何让总图在不同的阶段均能达到让人满意的效果，则首先需要了解的是不同的阶段各自有些什么需要注意的要素。第一阶段，方案前期做为整个设计最初的阶段，这时的设计实际是一个无中生有的过程。但所谓的无中生有，并不是一个凭空想象的产物，相反，它需要的大量现状数据与实际情况做为其设计的根本。所以这时的总图设计第一步便是需要整理所有相关的基础资料，并将它们分门别类整理好，然后进行设计。首先，关于设计的地形资料，包括方案设计的用地地块，用地周边现状建筑形态，用地附近的道路状况以及用地地块整体的地势走向。具体在总平面图中，分别需用用地红线，周边建筑，市政道路，地坪标高等方式将之标识清楚并尽量保证准
确。其次，在现状情况已经基本在总图上表达清楚后，开始进行设计，将关于方案的各种构思大体的布置在总图上。为什么说大体的布置呢？因为这时的方案处于思路的阶段，经常会有各种变化，也许中间还需与甲方及相关专家或单位进行协商，因此，这时的总图布置实际上需要表现的只是那个思路。如果布置过细，反而会对设计的深入产生反效果，不仅会因为更改方案增加工作量，还会因为布置过细而将设计的思路局限住，所以，这时的总平面图制作所需要注意表现的是建筑的形体，布局以及一些关键性指标，如建筑间距，红线退让距离，建筑的标高以及建筑相关的各经济指标估算等。总之，这时的总图要表现清楚的是方案实施后的大致效果和与现状的接合等情况，制图无需太过精细，但一定要表现清楚各关键性的思路要素和相关指标。第二阶段方案报建经过第一阶段的总图，在与甲方及相关单位协商并取得许可的情况下，方案基本被确定后，便需要制作方案报建文本。这时，原来的总图则不能再继续维持原状，而是需随着方案的深入进行相应的修改，增加总图的深度。具体需要注意的，主要有：一、建筑单体：随着方案的深入设计，建筑单体上的设计变化也渐渐成熟，而这时的总平面图上的建筑单体，也不能再象方案前期般模糊，而是随着单体的深化而一起深化，尽量准确的将建筑单体放置于用地中的形态表现出来。这里需要注意的是，因为现在电脑制图的普遍，很多经验不足的同事往往会将单体设计中的屋顶层平面那张图往总图中一放就算了事。其实这样是不可取的，一方面总平面图中建筑单体定位是以轴线来定的，这样容易使轴线与墙线混杂在一起产生误差；另一方面，这样做的结果往往会漏掉一些其它需要注意的要素，如建筑出挑的部分或建筑地下室范围等等。所以，这里布置总图时，最好是严格按
园林设计总平面图
第九章园林工程图——园林总平面图 园林设计的五阶段 1、任务书阶段 2、基地调查和分析阶段 3、方案设计阶段 4、初步设计阶段 5、施工图设计阶段 方案设计阶段 ?设计图纸： ?1、场地现状图 ?2、总平面图 ?3、功能分区图 ?4、种植设计总平面图 ?5、主要景点的大平面图 ?6、主要景点的立面图或效果图 ?7、设备管网与场地外线衔接的示意图或文字说明 初步设计阶段 ?设计图纸（园林景观专业） ?1、总平面图 ?2、竖向布置图 ?3、种植设计总平面图 ?4、水景设计图 ?5、铺装设计图 ?6、园林景观建筑、小品设计图 ?7、设备管网与场地外线衔接的示意图或文字说明 施工图设计阶段 ?设计图纸（园林景观专业） ?1、总平面图、平面分区图及分区放大平面图 ?2、竖向布置图 ?3、种植设计总平面图及种植详图 ?4、水景设计图及详图 ?5、铺装设计图及详图 ?6、园林景观建筑、小品设计图及详图 ?7、设备管网与场地外线衔接的示意图或文字说明 园林工程图根据内容和作用的不同可分为： 园林设计图：包括园林总平面图、竖向设计图、种植设计图。 园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。 结构施工图
设备施工图 总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。 第一节总平面图的内容 总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。主要内容有： 一、图名、图例。 二、规划用地区域现状及规划的范围。 二、对原有地形地貌等自然状况的改造和新的规划。 四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。 五、以图例符号表示的园林植物及其种植位置等。 六、比例尺、指北针或风向频率玫瑰图。 七、标题栏和会签栏。 八、设计说明。 总平图主要为展现绿化的全貌，应简单、清楚、明了，细部可省略，以免造成因过于繁琐复杂而杂乱无章。 第二节总平面图的绘制要求与方法 由于园林设计总平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或“约定俗成”的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做“图例”，常用图例参考附表《风景园林图例图示标准》。 一、总平面图的绘制要求 （一）园林要素的表示法 城市园林绿地的类型较多，功能性质各不相同，但其组成要素基本上是一致的，即由园林植物、园林建筑、园林小品、园路、园桥、园石、水景等所组成。了解园林组成要素的特性、分类、以及在图上的表示方法，是我们学习园林制图必不可少的基础。 1、地形 在总平面图中要表明设计地形和原有地形的状态。 （1）地形的高低变化及其分布情况通常用等高线表示。等高线是以某个参照水平面为依据，用一系列等距离假想的水平面切割地形后获得的水平正投影（标高投影）图来表示地形的方法。 （2）在总平面图中，设计地形等高线用细实线绘制，原有地形等高线用细虚线绘制，等高线的高程可以标注，也可以不标注，如图1—1所示。 2、园林建筑
规划总平面图和施工图审核要点
平面图,总,规划,规划总平面图审核要点 1、熟练掌握城市规划控制标准及规划指导意见书 各项法律、法规、技术标准和技术规范以及城市规划原理是规划管理工作的基础，在向规划部门报送规划总平面图时，要严格遵守城市规划控制标准及规划指导意见书。 2、规划布局 根据项目地理位置特点和开发意图，确定多层、别墅、小高层、高层的比例，总平面审核时还尤其应注意与周边建筑和用地使用的关系，了解周边人口分布状况、公用设施、工程设施及管网现状情况以及各类建筑的性质、规模、高度、使用状况、建筑质量、有无拆迁、有无污染、干扰等情况，同时应兼顾到与周边建筑的退距和安全、卫生间距的要求。有文物保护单位的，或位于建筑控制地带的，应按《中华人民共和国文物保护法》的规定和紫线管理规定进行。 在实际工作中，一些没有经验的设计人员往往忽视现场勘察和现状调查，对场地内及周边环境不进行深入细致地调查，在规划时凭空想象，任意发挥，或者现状调查时走马观花，场地内竖向关系不明确，设计时将场地当做白纸一张，做出来的方案不切合实际，也就很难通过规划管理部门的审核。曾经有一个开发商，看中一处山坳地，请了省外的建筑师设计了很多山地建筑，从单体上看，建筑颇具特色。但经地质勘测后，该处地形山体多为陡石山，部分山体原来已被采石场开采过，地质条件很复杂，若想进行开发建设，必须先要经过危石处理，对山体的植被绿化也需多年才能完成，同时该类建筑也不适宜在岩石层上进行建造，若想达到理想的效果，不但施工难度很大，并且还需投入很高的工程费用，方案实施的难度很大，可操作性不强。。 规划总体布局应根据总体规划、详细规划和近期建设的要求，对各项建设作好综合的全面安排。在规划设计中应考虑一定时期国家和地方经济发展水平、人民的文化、生活水平、居民的生活需要和习惯，物质技术条件、以及气侯、地形和现状等条件，同时应注意远近期结合、预留有发展余地。在审核中，应注意把握规划总体布局是否科学、合理，规划建设的标准是否经济、安全，设施是否配套齐全、有无相互干扰、影响和污染，尤其是应对居住区内一些需要配套的公共服务
城市规划制图标准
城市规划制图标准标准化管理部编码-[99968T-6889628-J68568-1689N]
城市规划制图标准 总则 1.0.1为规范城市规划的制图，提高城市规划制图的质量，正确表达城市规划图的信息，制定本标准。 1.0.2本标准适用于城市总体规划、城市分区规划。城市详细规划可参照使用。1.0.3本标准未规定的内容，可参照其他专业标准的制图规定执行，也可由制图者在本标准的基础上进行补充，但不得与本标准中的内容相矛盾。1.0.4城市规划图纸，应完整、准确、清晰、美观。 1.0.5城市规划制图除应符合本标准外，尚应符合国家现行有关强制性标准的规定。一般规定 2.1图纸分类和应包括的内容 城市规划图纸可分为现状图、规划图、分析图三类、 城市规划的现状图应是记录规划工作起始的城市状态的图纸，并应包括城市用地现状图与各专项现状图。 城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸。本《标准》不对分析图的制图做出规定。 城市总体规划图应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等。2.2图题 2.2.1图题应是各类城市规划图的标题。城市规划图纸应书写图题。 有图标的城市规划图，应填写图标内的图名并应书写图题。2.2.3图题的内容应包括：项目名称（主题）、图名（副题）。副题的字号宜小于主题的字号。 图题宜横写，不应遮盖图纸中现状与规划的实质内容。位置应选在图纸的上方正中，图纸的左上侧或右上侧。不应放在图纸内容的中间或图纸内容的下方。2.3图界 2.3.1图界应是城市规划图的幅面内应涵盖的用地范围。所有城市规划的现状图和规划图，都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围。 当用一副图完整地标出全部规划图图界内的内容有困难时，可将突至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。移入图边以内部分的内容、方位、比例应与原图保持一致，并不得压占规划或现状的主要内容。必要时，可绘制一张缩小比例的规划用地关系图，然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求，分别绘制在放大的分片图内。 城市总体规划图的图界，应包括城市总体规划用地的全部范围。可做到城市规划区的全部范围。 城市分区规划图、详细规划图的图界，应至少包括规划用地及其以外50m内相邻地块的用地范围。 2.4指北针与风象玫瑰 城市总体规划的规划和现状图，应标绘指北针和风象玫瑰图。城市详细规划图可不标绘风象玫瑰图。 指北针与风象玫瑰图可一起标绘，指北针也可单独标绘。 组合型城市的规划图纸上应标绘城市各组合部分的风象玫瑰图，各组合部分的风象玫瑰图应绘制在其所代表的图幅上，也可在其下方用文字标明该风象玫瑰图的适用地。指北针的标绘，应符合现行国家标准《房屋建筑制图统一标准》GB/T50001的有关规定。
