霍尔传感器课程设计资料
参考文献
方佩敏新编传感器原理,〔M].北京:电子工业出版社，1992;8~82.
顾仁明实用电工及电气设备[M].济南:山东科学技术出版社，1985:7~60.
吴道悌非电量电测技术[M].西安:西安交通大学出版社，2000:96~105. 殷勤业自动检测和仪表中的共性技术[M].北京:清华大学出版社，2000:166~185.
张毅自动检测技术及仪表[M]化学工业出版社，2004: 8~36.
孙育才 MCS一51系列单片微型计算机及其应用〔M〕.南京:东南大学出版社，2000.
单永祥传感器的原理与设计基础及其应用［M］北京：国防业出版社，赵负国现代传感器集成电路［M］北京：人民邮电出版社
赵继文传感器与应用电路设计［M ］北京：科学出版社，
强锡富《传感器》普通高等教育机电类规划教材［M ］北京械工业出版社
一设计目的
通过课程设计，使我们在实践环节中进一步理解和熟悉自动检测仪表的原理、组成和调试。熟悉霍尔传感器的原理，掌握常用的霍尔传感器的使用方法。掌握常用芯片的使用方法，熟悉A/D转换与单片机的
接口方法。并培养动手能力，学会检索相关科技文献的方法，查找器件手册与相关参数，整理总结设计报告。
二设计要求
1）采用霍尔传感器；
2）测量范围为0~50A；
3) 电路由霍尔传感器转换、A/D显示电路组成；
4）要求说明工作原理，附系统图一张。
三控制系统设计框图
由UGN-3501M、A/D转换器单片机及液晶显示器组成的数显霍尔电流表的控制框图如图1所示
四系统硬件设计
1 霍尔传感器
1.1 检测原理
N 霍尔传感器广泛用于测量电流，从而可以制成电流过载检测器或过载保护装置；在电机控制驱动中，作为电流反馈元件构成电流反馈回路,构成电流表。
本设计用UGN-3501M霍尔传感器测量电流。UGN-3501 M是集成的线性型霍尔
1
传感器，为8引脚PID封装的集成电路，采用差动霍尔电压输出，其输出极性与磁场方向有关，检测灵敏度为1. 4V/0. 1T应用时在其5,6,7引脚连接调整电位器，可补偿不等位电势，同时可改善线性。
调整 5,6引脚外接电阻R5,风阻值，可使输出霍尔电压 u。与磁场强度B有较好的线性关系，如图2所示。利用UGN-3501 M可检测电流、磁场、位移、角度等。
用UGN-3501 M霍尔传感器可以方便地检测直流电流，原理如图3所示，软磁材料圆环中心直径为40mm。，截面积为4X4mm2（方形），绕有线匝的标准圆环铁芯有一个缺口，将 UGN-3501 M插人缺口中，将待检测直流电流接人线匝，电流通过线匝时产生磁场，则霍尔传感器就有电压输出。
......
目录：
一、设计目的 (1)
二、设计要求 (1)
三、控制系统设计框图 (1)
四、系统硬件设计 (1)
1 霍尔传感器 (1)
1.1检测原理 (1)
1.2 线性化处理 (3)
2 A/D转换器 (4)
2.1基本结构 (4)
2.2工作原理 (7)
3 数显电流表 (10)
4 调式及误差消除 (11)
4.1调试 (11)
4.2 误差消除 (13)
4.3 能同时消除各种误差的一种有效方法 (13)
4.4 交流共模抑制 (14)
5 系统整体电路图 (16)
五总结 (16)
六所需元件列表 (17)
七参考文献 (18)
霍尔传感器小车测速)
成绩评定： 传感器技术 课程设计 题目霍尔传感器小车测速
摘要 对车速测量，利用霍尔传感器工作频带宽、响应速度快、测量精度高的特性结合单片机控制电路，设计出了一种新型的测速系统，实现了对脉冲信号的精确、快速测量，硬件成本低，算法简单，稳定性好。霍尔传感器测量电路设计、显示电路设计。测量速度的霍尔传感器和车轴同轴连接，车轴没转一周，产生一定量的脉冲个数，有霍尔器件电路部分输出幅度为12 V 的脉冲。经光电隔离器后成为输出幅度为5 V 转数计数器的计数脉冲。控制定时器计数时间，即可实现对车速的测量。在显示电路设计中，实现LED上直观地显示车轮的转数值。与软件配合，实现了显示、报警功能 关键词：单片机AT89C51 传感器 LED 仿真
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ----------------- 1 3.1设计方法------------------------- 1 3.2设计步骤------------------------- 3 3.3设计原理分析--------------------- 10 四、课程设计小结与体会 ---------------- 11 五、参考文献------------------------- 11
一、设计目的 通过《传感器及检测技术》课程设计，使学生掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。进一步理解传感器及检测系统的设计和应用。 用霍尔元件设计测量车速的电子系统，通过对霍尔元件工作原理的掌握实现对车速测量的应用，设计出具体的电子系统电路，并且能够完成精确的车速测量。 二、设计内容及要求 2.1设计任务 霍尔传感器一般由霍尔元件和磁钢组成，当霍尔元件和磁钢相对运动时，就会产生脉冲信号，根据磁钢和脉冲数量就可以计算转速，进而求出车速。 现要求设计一个测量系统，在小车的适当位置安装霍尔元件及磁钢，使之具有以下功能： 功能：1）LED数码管显示小车的行驶距离（单位：cm）。 2）具有小车前进和后退检测功能，并用指示灯显示。 3）记录小车的行驶时间，并实时计算小车的行驶速度。 4）距离测量误差＜2cm。 5）其它。 2.2设计要求 设计要求首先选定传感器，霍尔传感器具有灵敏、可靠、体积小巧、无触点、无磨损、使用寿命长、功耗低等优点，综合了电机转速测量系统的要求。其次设计一个单片机小系统，掌握单片机接口电路的设计技巧，学会利用单片机的定时器和中断系统对脉冲信号进行测量或计数。再次实时测量显示并有报警功能，实时测量根据脉冲计数来实现转速测量的方法。要求霍尔传感器转速为0～5000r/min。 三、设计步骤及原理分析 3.1 设计方法 3.1．1 霍尔效应 所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生
霍尔传感器位移特性实验
实验14 直流激励时霍尔传感器位移特性实验 141270046 自动化杨蕾生 一、实验目的： 了解直流激励时霍尔式传感器的特性。 二、基本原理： 根据霍尔效应，霍尔电势U H＝K H IB，当霍尔元件处在梯度磁场中运动时，它的电势会发生变化，利用这一性质可以进行位移测量。 三、需用器件与单元： 主机箱、霍尔传感器实验模板、霍尔传感器、测微头、数显单元。 四、实验步骤： 1、霍尔传感器和测微头的安装、使用参阅实验九。按图14示意图接线（实验模板的输出V o1接主机箱电压表Vin），将主机箱上的电压表量程（显示选择）开关打到2V档。 2、检查接线无误后，开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。 3、以某个方向调节测微头2mm位移，记录电压表读数作为实验起始点；再反方向调节测微头每增加0.2mm记下一个读数，将读数填入表14。
作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。 五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。 六、思考题： 本实验中霍尔元件位移的线性度实际上反映的是什么量的变化？ 答：本人认为应该是实际的输入、输出与拟合的理想的直线的偏离程度的变化，当X不同的时候，实际的输出值与根据拟合直线得到的数值的偏离值是不相同的。 七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 实验数据如下： 表9－2
（1）由上图可知灵敏度为S=ΔV/ΔX=-0.9354V/mm （2）由上图可得非线性误差： 当x=1mm时， Y=-0.9354×1+1.849=0.9136 Δm =Y-0.89=0.0236V yFS=1.88V δf =Δm /yFS×100%=1.256% 当x=3mm时: Y=-0.9354×3+1.849=-0.9572V Δm =Y-（-0.94）=-0.0172V yFS=1.88V δf =Δm /yFS×100%=0.915% 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进 行补偿。 答：（1）零位误差。零位误差由不等位电势所造成，产生不等位电势的主要原因是：两个霍尔电极没有安装在同一等位面上；材料不均匀造成电阻分布不均匀；控制电极接触不良，造成电流分布不均匀。补偿方法是加一不等位电势补偿电路。 （2）温度误差。因为半导体对温度很敏感，因而其霍尔系数、电阻率、霍尔电势的输入、输出电阻等均随温度有明显的变化，导致了霍尔元件产生温度误差。补偿方法是采用恒流源供电和输入回路并联电阻。
霍尔传感器工作原理
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
基于霍尔式传感器的电子秤-课程设计
基于霍尔式传感器的电子秤-课程设计
————————————————————————————————作者：————————————————————————————————日期：
课程设计报告 设计题目基于霍尔式传感器的电子秤 指导老师 摘要 科学技术的发展对称重技术提出了更高的要求，尤其是微处理技术和传感技术的巨大进步，大大加速了这个进程。目前，电子秤在商业销售中的使用已相当普遍，但在市场上仍广泛使用的电子秤有很大局限性。这些电子秤体积大、成本高，又不便随身携带，而目前市场上流行的便携秤又大都采用杆式秤或以弹簧压缩、拉伸变形来实现计量的弹簧秤等，其计量误差大，又容易损坏。杆式秤和弹簧秤等计量器械将逐渐被淘汰。因此，一种能够在未来更方便、更准确的普及型电子秤的发展受到人们的重视，设计一种重量轻、计量准确、读数直观的民用电子秤迫在眉睫。 本设计过程充分利用传感器的有关知识，利用霍尔传感器设计的简单电子秤很大程度上满足了此应用需求，并从简单电子秤的基本构造进一步了解大型电子秤的构造原理。 关键词：CSY传感器实验仪；电子秤；霍尔式传感器；差动放大器
目录 第一章绪论 (1) 1.1 电子秤概述 (1) 1.1.1 电子秤的发展 (1) 1.2 电子秤的组成 (2) 1.2.1 电子秤的基本结构 (2) 1.2.2 电子秤的基本工作原理 (2) 第二章电子秤设计的目的意义及设计任务与要求 (4) 2.1 电子秤设计目的 (4) 2.2 此课程在教学计划中的地位和作用 (4) 2.3 电子秤设计任务与要求 (4) 2.3.1 设计任务 (4) 2.3.2 设计要求 (4) 第三章电子秤总体设计方案 (5) 3.1 电子秤设计思想 (5) 3.2各电路单元或部件选择 (6) 3.2.1 直流稳压电源的选择 (6) 3.2.2 电桥平衡网络的选择 (6) 3.2.3 称重传感器的选择 (6) 3.2.4 差动放大器的选择 (9) 3.2.5 F/V表的选择 (9) 3.3 最终方案的确定 (10) 第四章硬件设计 (11) 4.1 硬件设计概要 (11) 4.1.1 硬件电路设计原理说明及电路图 (11)
霍尔传感器制作实训报告
佛山职业技术学院 实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试 专业电气自动化技术 班级08152 姓名陈红杰‘’‘’‘’‘’‘’‘’‘’‘ 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级08152学号31 姓名陈红杰时间2009-2010第二学期项目名称霍尔传感器电路制作与 指导老师张教雄谢应然调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
实验开始，每组会得到分发的元件，我先由霍尔传感器的电路原理图开始分析，将每个元件插放好位置，这点很重要，如果出了问题那么会使电路不能正常工作，严重的还有可能导致电路元件受损而无法恢复。所以我先由霍尔传感器的电路原理图开始着手，分析清楚每个元件的指定位置，插放好了之后再由焊接，最后要把多余的脚剪掉。 整个电路的元件除了THS119是长脚直插式元件之外，其余的元件均为低位直插或者贴板直插。 焊接的过程中，所需要注意的事情就是不能出现虚焊脱焊或者更严重的烙铁烫坏元件的表壳封装损坏印制电路板等。这些都是在焊接的整个过程中要注意的事情。 比如，焊接三端稳压管7812时，要考虑到电路板的外壳封装和三端稳压管7812的散热问题，如果直插焊接的话那么就会放不进塑料外壳里，还有直插没有折引脚的话对三端稳压管7812的散热影响很大。综合这些因素再去插放焊接元件，效果会好很多。 又比如，焊接THS119的时，原本PCB板在设计的时已经排好版了，就是在TL082的背面插放THS119。这样的设计很巧妙，能够保证每一个THS119插进去焊接完了之后都能很好地与塑料外壳严密配合安放进去。因为这是利用了IC引脚与PCB板的间距来实现定距离的，绝不会给焊接带来任何麻烦。 最后，顺便提及一下，在保证能将每一个元件正确地焊接在印制电路板上的前提条件下要尽量将元件插放焊接得美观。 五、实验心得体会 （1）首先，从整个霍尔传感器来看，设计的电路的合理性，元件的选用，还有焊接的制作工艺是保证整个电路能正常工作前提。 （2）在学习电子电路的过程中，急需有一个过度期，焊接霍尔传感器电路的过程当中就会得到一个这样的练习。 （3）简单的说就是，拿到一张电路原理图未必做得出一个比较好的产品，这里需要对整个电路设计的元件参数的考虑和排版，元件插放等等。只有将这些问题逐一解决了，才能做好一个电路，也只有这样才能做好一个产品。 （4）霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。 六、实验收获 从拿到第一个元件开始，我仍然没有太多的收获，直到开始分析整个电路原理图的时候才慢慢开始了解到一些确实精巧的设计，可以说是独具匠心，到整个霍尔传感器电路完成之后才算是明白了一二。 在此，我具体地说说。首先，为什么不用一个普通的稳压管替代Z2这个精密稳压集成电路TL431呢？我查阅相关资料知道它的温度范围宽能在 区间工作。将其的R、C脚并焊再串上一个电阻来等效代替电
传感器原理——基于霍尔传感器的转速测量系统设计
. 传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words:rotate speed measurement, Hall sensor, signal processing, data processing
实验十九 开关式霍尔传感器测转速实验
实验十九开关式霍尔传感器测转速实验 一、实验目的：了解开关式霍尔传感器测转速的应用。 二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。 图19—1开关式霍尔传感器测转速原理框图 三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。 四、实验步骤： 1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。 2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。 3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图 4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。 n（转/ 406286108132157179203225250分） V（mv）2003004635006017037999019991104 电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线 五、思考题： 利用开关式霍尔传感器测转速时被测对象要满足什么条件？ 被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
霍尔转速传感器测速实验
实验九霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 根据霍尔效应表达示U H=K H IB，当K H I不变时，在转速圆盘上装上N只磁性体，并在磁钢上方安装一霍尔元件。圆盘每转一周，表面的磁场B从无到有就变化N次，霍尔电势也相应变化N次。此电势通过放大、整形和计数电路就可以测量被测旋转体的转速。 三、需用器件与单元 霍尔转速传感器、转速测量控制仪。 四、实验步骤 1、根据图9-1，将霍尔转速传感器装于转动源的传感器调节支架上，探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、绿（ ），不要接错。 3、将霍尔传感器输出端（黄线）接示波器或者频率计。 4、调节电动转速电位器使转速变化，用示波器观察波形的变化（特别注意脉宽的变化）， 或用频率计观察输出频率的变化。
五、实验结果分析与处理 1、记录频率计六组输出频率数值如下： 由以上数据可得：最快转速对应的频率f1=152.83Hz，最慢转速对应频率f6=20.1Hz。随着转速的减小，脉宽T1逐渐变大，但占空比基本保持不变，而且速度不能无限减小。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。 1
霍尔传感器课程设计
吉林建筑工程学院 电气与电子信息工程学院 传感器及检测技术课程设计报告 设计题目： 霍尔元件小车测速系统设计 专业班级： 电子信息科学与技术081班 学生姓名： 赵越 学 号： 10308105 指导教师： 王 超 吴鹤君 设计时间： 2011.12.12－2011.12.23 目 录 教师评语： 成绩 评阅教师 日期
1 绪论 (1) 1.1设计任务 (1) 1.2方案分析论证 (1) 2 基于霍尔传感器的电机转速测量系统硬件设计 (2) 2.1电机转速测量系统的硬件电路设计 (2) 2.2霍尔传感器测量电路设计 (4) 2.3单片机AT89C51 (8) 2.4显示电路设计 (11) 2.5系统软件设计 (14) 3 系统仿真和调试 (16) 3.1Proteus软件 (16) 3.2硬件调试 (17) 3.3软件调试 (19) 3.4软硬件联调 (19) 4 结论 (21) 参考文献 (22) 附录硬件实物图 (23)
1 绪论 1.1 设计任务 1.1.1课程设计目的： 通过《传感器及检测技术》课程设计，掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。进一步理解传感器及检测系统的设计和应用。 1.1.2课程设计题目： 霍尔元件小车测速系统设计 1.1.3 课程设计内容： 1、霍尔元件测速系统设计 霍尔传感器一般由霍尔元件和磁钢组成，当霍尔元件和磁钢相对运动时，就会产生脉冲信号，根据磁钢和脉冲数量就可以计算转速，进而求出车速。 现要求设计一个测量系统，在小车的适当位置安装霍尔元件及磁钢，使之具有以下功能： 1）LED数码管显示小车的行驶距离（单位：cm）。 2）具有小车前进和后退检测功能，并用指示灯显示。 3）记录小车的行驶时间，并实时计算小车的行驶速度。 4）距离测量误差＜2cm。 5）其它。 1.2 方案分析论证 1.2.1 霍尔测速模块论证与选择 方案一：采用型号为A3144的霍尔片作为霍尔测速模块的核心，该霍尔片体积小，安装灵活，价格合理，可用于测速，可与普通的磁钢片配合工作。 方案二：采用型号为CHV-20L的霍尔元器件作为霍尔测速模块的核心,该霍尔器件额定电流为100mA,输出电压为5V,电源为12～15V。体积较大，价格昂贵。 因此选择方案一。 1.2.2 单片机模块论证与选择 方案一：采用型号为AT89C51的单片机作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。AT89C51是带4K字节闪烁可编程擦除只读存储器的低电压、高性能CMOS8位微处理器。它将多功能8位CPU和闪烁存储器组合在单个芯片中，为许多控制提供了灵活性高且价格低廉的方案[3]。
霍尔传感器转速测量电路设计
课程设计报告书
2.概述 2.1系统组成框图 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的A T89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示： 图1 系统框图 2.2系统工作原理 转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。
2.2.1霍尔传感器 霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器，其响应频率为100KHz ，额定电压为5-30（V ）、检测距离为10（mm ）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V ，直流电源要有足够的滤波电容，测量极性为N 极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm 处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2.2.2转速测量原理 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、b 、d 。若在垂直于薄片平面（沿厚度 d ）方向施加外磁场B ，在沿l 方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：qVB f = 式中：f —洛仑磁力， q —载流子电荷， V —载流子运动速度， B —磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， d —元件厚度，B —磁感应强度， I —控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) H K 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和 单位控制电流下输出霍尔电动势的大小。应注意，当电磁感应强度B 反向时，霍尔电动势也反向。图2为霍耳元件的原理结构图。
霍尔传感器制作实训报告1
佛山职业技术学院实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试专业电气自动化技术 班级08152 姓名陈红杰 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级08152学号31 姓名陈红杰时间2009-2010第二学期项目名称霍尔传感器电路制作与 指导老师张教雄谢应然调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
四、实验制作 在这里强调一点就是，实验制作的整个过程可以看作是焊接一个霍尔集成电路起传感作用的电路（需要外加磁场）。 实验开始，每组会得到分发的元件，我先由霍尔传感器的电路原理图开始分析，将每个元件插放好位置，这点很重要，如果出了问题那么会使电路不能正常工作，严重的还有可能导致电路元件受损而无法恢复。所以我先由霍尔传感器的电路原理图开始着手，分析清楚每个元件的指定位置，插放好了之后再由焊接，最后要把多余的脚剪掉。 整个电路的元件除了THS119是长脚直插式元件之外，其余的元件均为低位直插或者贴板直插。 焊接的过程中，所需要注意的事情就是不能出现虚焊脱焊或者更严重的烙铁烫坏元件的表壳封装损坏印制电路板等。这些都是在焊接的整个过程中要注意的事情。 比如，焊接三端稳压管7812时，要考虑到电路板的外壳封装和三端稳压管7812的散热问题，如果直插焊接的话那么就会放不进塑料外壳里，还有直插没有折引脚的话对三端稳压管7812的散热影响很大。综合这些因素再去插放焊接元件，效果会好很多。 又比如，焊接THS119的时，原本PCB板在设计的时已经排好版了，就是在TL082的背面插放THS119。这样的设计很巧妙，能够保证每一个THS119插进去焊接完了之后都能很好地与塑料外壳严密配合安放进去。因为这是利用了IC引脚与PCB板的间距来实现定距离的，绝不会给焊接带来任何麻烦。 最后，顺便提及一下，在保证能将每一个元件正确地焊接在印制电路板上的前提条件下要尽量将元件插放焊接得美观。 五、实验心得体会 （1）首先，从整个霍尔传感器来看，设计的电路的合理性，元件的选用，还有焊接的制作工艺是保证整个电路能正常工作前提。 （2）在学习电子电路的过程中，急需有一个过度期，焊接霍尔传感器电路的过程当中就会得到一个这样的练习。 （3）简单的说就是，拿到一张电路原理图未必做得出一个比较好的产品，这里需要对整个电路设计的元件参数的考虑和排版，元件插放等等。只有将这些问题逐一解决了，才能做好一个电路，也只有这样才能做好一个产品。 （4）霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。 六、实验收获 从拿到第一个元件开始，我仍然没有太多的收获，直到开始分析整个电路原理图的时候才慢慢开始了解到一些确实精巧的设计，可以说是独具匠心，到整个霍尔传感器电路完成之后才算是明白了一二。 在此，我具体地说说。首先，为什么不用一个普通的稳压管替代Z2这个精密稳压集成电路TL431呢？我查阅相关资料知道它的温度范围宽能在
霍尔传感器的原理及应用

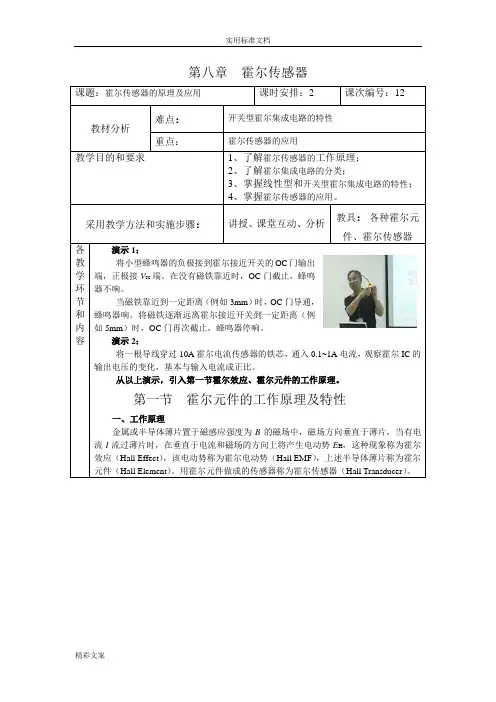

第八章霍尔传感器 课题：霍尔传感器的原理及应用课时安排：2 课次编号：12 教材分析 难点：开关型霍尔集成电路的特性 重点：霍尔传感器的应用 教学目的和要求1、了解霍尔传感器的工作原理； 2、了解霍尔集成电路的分类； 3、掌握线性型和开关型霍尔集成电路的特性； 4、掌握霍尔传感器的应用。 采用教学方法和实施步骤：讲授、课堂互动、分析教具：各种霍尔元 件、霍尔传感器 各教学环节和内容 演示1： 将小型蜂鸣器的负极接到霍尔接近开关的OC门输出 端，正极接V cc端。在没有磁铁靠近时，OC门截止，蜂鸣 器不响。 当磁铁靠近到一定距离（例如3mm）时，OC门导通， 蜂鸣器响。将磁铁逐渐远离霍尔接近开关到一定距离（例 如5mm）时，OC门再次截止，蜂鸣器停响。 演示2： 将一根导线穿过10A霍尔电流传感器的铁芯，通入0.1~1A电流，观察霍尔IC的输出电压的变化，基本与输入电流成正比。 从以上演示，引入第一节霍尔效应、霍尔元件的工作原理。 第一节霍尔元件的工作原理及特性 一、工作原理 金属或半导体薄片置于磁感应强度为B的磁场中，磁场方向垂直于薄片，当有电流I流过薄片时，在垂直于电流和磁场的方向上将产生电动势E H，这种现象称为霍尔效应（Hall Effect），该电动势称为霍尔电动势（Hall EMF），上述半导体薄片称为霍尔元件（Hall Element）。用霍尔元件做成的传感器称为霍尔传感器（Hall Transducer）。
图8-1霍尔元件示意图 a）霍尔效应原理图b）薄膜型霍尔元件结构示意图c）图形符号d）外形霍尔属于四端元件： 其中一对（即a、b端）称为激励电流端，另外一对（即c、d端）称为霍尔电动势输出端，c、d端一般应处于侧面的中点。 由实验可知，流入激励电流端的电流I越大、作用在薄片上的磁场强度B越强，霍尔电动势也就越高。霍尔电动势E H可用下式表示 E H=K H IB（8-1）式中K H——霍尔元件的灵敏度。 若磁感应强度B不垂直于霍尔元件，而是与其法线成某一角度θ时，实际上作用于霍尔元件上的有效磁感应强度是其法线方向（与薄片垂直的方向）的分量，即B cosθ，这时的霍尔电动势为 E H=K H IB cosθ（8-2） 从式（8-2）可知，霍尔电动势与输入电流I、磁感应强度B成正比，且当B的方向改变时，霍尔电动势的方向也随之改变。如果所施加的磁场为交变磁场，则霍尔电动势为同频率的交变电动势。 目前常用的霍尔元件材料是N型硅，霍尔元件的壳体可用塑料、环氧树脂等制造。 二、主要特性参数 （1）输入电阻R i恒流源作为激励源的原因：霍尔元件两激励电流端的直流电阻称为输入电阻。它的数值从几十欧到几百欧，视不同型号的元件而定。温度升高，输入电阻变小，从而使输入电流I ab变大，最终引起霍尔电动势变大。使用恒流源可以稳定霍尔原件的激励电流。 （2）最大激励电流I m激励电流增大，霍尔元件的功耗增大，元件的温度升高，从而引起霍尔电动势的温漂增大，因此每种型号的元件均规定了相应的最大激励电流，它的数值从几毫安至十几毫安。 提问：霍尔原件的最大激励电流I m为宜。 A．0mA B．±0.1 mA C．±10mA D．100mA （4）最大磁感应强度B m磁感应强度超过B m时，霍尔电动势的非线性误差将明显增大，B m的数值一般小于零点几特斯拉。 提问：为保证测量精度，图8-3中的线性霍尔IC的磁感应强度不宜超过为宜。 A．0T B．±0.10T C．±0.15T D．±100Gs
传感器课程设计——霍尔传感器测量磁场要点
目录 一、课程设计目的与要求 (2) 二、元件介绍 (3) 三、课程设计原理 (6) 3.1霍尔效应 (6) 3.2测磁场的原理,载流长直螺线管内的磁感应强度 (8) 四、课程设计内容 (10) 4.1电路补偿调节 (10) 4.2失调电压调零 (10) 4.3按图4-3接好信号处理电路 (10) 4.4按图4-4接好总测量电路 (11) 4.5数据记录与处理 (12) 4.6数据拟合 (14) 五、成品展示 (16) 六、分析与讨论 (17) 实验所需仪器 (19) 个人总结 (20) 致谢 (21) 参考文献 (22) 参考网址 (22)
一、课程设计目的与要求 1.了解霍尔传感器的工作原理 2.掌握运用霍尔传感器测量磁场的方法
二、元件介绍 CA3140 CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。操作电源电压从4V至36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。 应用范围: .单电源放大器在汽车和便携式仪表 .采样保持放大器 .长期定时器 .光电仪表 .探测器 .有源滤波器 .比较器 .TTL接口 .所有标准运算放大器的应用 .函数发生器 .音调控制 .电源 .便携式仪器
3503霍尔元件 UGN3503LT，UGN3503U和UGN3503UA霍尔效应传感器准确地跟踪磁通量非常小的变化，密度变化通常太小以致不方便操作霍尔效应开关。 可作为运动探测器，齿传感器和接近探测器，磁驱动机械事件的镜像。作为敏感电磁铁的显示器，就可以有效地衡量一个系统的负载量可以忽略不计的性能，同时提供隔离污染和电气噪声。 每个霍尔效应集成电路包括一个霍尔传感元件，线性放大器和射极跟随器输出级。 三种封装形式提供了对磁性优化包大多数应用程序。封装后缀“LT”是一个缩影SOT-89/TO243AA表面贴装应用的晶体管封装;后缀“U”是一个微型三引脚塑料SIP，而'UA'是一个三引脚超小型SIP协议。所有器件的额定连续运行温度范围为-20 °C至+85°C。 特点: ·极为敏感 ·至23 kHz的平坦的响应Array·低噪声输出 ·4.5 V至6 V的操作 ·磁性优化装箱 图2-4 3503霍尔元件封装及引脚图
实验 线性霍尔式传感器位移特性实验
实验 线性霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。霍尔效应是具有载流子的半导体同时处在电场和磁场中而产生电势的一种现象。如图28—1（带正电的载流子）所示，把一块宽为b ，厚为d 的导电板放在磁感应强度为B 的磁场中，并在导电板中通以纵向电流I ，此时在板 图28—1霍尔效应原理 的横向两侧面A ,A 之间就呈现出一定的电势差，这一现象称为霍尔效应（霍尔效应可以用洛伦兹力来解释），所产生的电势差U H 称霍尔电压。霍尔效应的数学表达式为： U H ＝R H d IB ＝K H IB 式中：R H ＝-1／(ne)是由半导体本身载流子迁移率决定的物理常数，称为霍尔系数； K H ＝ R H ／d 灵敏度系数，与材料的物理性质和几何尺寸有关。 具有上述霍尔效应的元件称为霍尔元件，霍尔元件大多采用N 型半导体材料（金属材料中自由电子浓度ｎ很高，因此R H 很小，使输出U H 极小，不宜作霍尔元件），厚度d 只有1μm 左右。 霍尔传感器有霍尔元件和集成霍尔传感器两种类型。集成霍尔传感器是把霍尔元件、放大器等做在一个芯片上的集成电路型结构，与霍尔元件相比，它具有微型化、灵敏度高、可靠性高、寿命长、功耗低、负载能力强以及使用方便等等优点。 本实验采用的霍尔式位移（小位移1ｍｍ～2ｍｍ）传感器是由线性霍尔元件、永久磁钢组成，其它很多物理量如：力、压力、机械振动等本质上都可转变成位移的变化来测量。霍尔式位移传感器的工作原理和实验电路原理如图28—2 (a)、(b)所示。将磁场强度相同的两块永久磁钢同极性相对放置着，线性霍尔元件置于两块磁钢间的中点，其磁感应强度为０，
霍尔传感器课程设计资料
参考文献 方佩敏新编传感器原理,〔M].北京:电子工业出版社，1992;8~82. 顾仁明实用电工及电气设备[M].济南:山东科学技术出版社，1985:7~60. 吴道悌非电量电测技术[M].西安:西安交通大学出版社，2000:96~105. 殷勤业自动检测和仪表中的共性技术[M].北京:清华大学出版社，2000:166~185. 张毅自动检测技术及仪表[M]化学工业出版社，2004: 8~36. 孙育才 MCS一51系列单片微型计算机及其应用〔M〕.南京:东南大学出版社，2000. 单永祥传感器的原理与设计基础及其应用［M］北京：国防业出版社，赵负国现代传感器集成电路［M］北京：人民邮电出版社 赵继文传感器与应用电路设计［M ］北京：科学出版社， 强锡富《传感器》普通高等教育机电类规划教材［M ］北京械工业出版社 一设计目的 通过课程设计，使我们在实践环节中进一步理解和熟悉自动检测仪表的原理、组成和调试。熟悉霍尔传感器的原理，掌握常用的霍尔传感器的使用方法。掌握常用芯片的使用方法，熟悉A/D转换与单片机的
接口方法。并培养动手能力，学会检索相关科技文献的方法，查找器件手册与相关参数，整理总结设计报告。 二设计要求 1）采用霍尔传感器； 2）测量范围为0~50A； 3) 电路由霍尔传感器转换、A/D显示电路组成； 4）要求说明工作原理，附系统图一张。 三控制系统设计框图 由UGN-3501M、A/D转换器单片机及液晶显示器组成的数显霍尔电流表的控制框图如图1所示 四系统硬件设计 1 霍尔传感器 1.1 检测原理 N 霍尔传感器广泛用于测量电流，从而可以制成电流过载检测器或过载保护装置；在电机控制驱动中，作为电流反馈元件构成电流反馈回路,构成电流表。 本设计用UGN-3501M霍尔传感器测量电流。UGN-3501 M是集成的线性型霍尔 1 传感器，为8引脚PID封装的集成电路，采用差动霍尔电压输出，其输出极性与磁场方向有关，检测灵敏度为1. 4V/0. 1T应用时在其5,6,7引脚连接调整电位器，可补偿不等位电势，同时可改善线性。
霍尔传感器实验步骤
【实验步骤】 (一)清点主要仪器（二）测量1.调节仪器①将仪器按照如图4所示安装：将弹簧固定在焦利秤上部的横梁上，在一 个刻有水平线的小平面镜杆下端挂上砝码盘，小平面镜杆穿过固定在立柱上的玻璃管，其上端与弹簧的下端相连， ②调节焦利秤的底脚螺旋，使焦利秤立柱竖直；调节螺旋E 使小平面镜上水平线与玻璃管壁上的水平线重合作为平衡位置，并调节支架让小镜面及其它参于振动的物体竖直。 2.测量弹簧的倔强系数K 2.1利用新型焦利秤（静态法）测定弹簧倔强系数K ①调节实验装置底脚螺丝，使焦利秤立柱垂直（目测）；②将弹簧固定在焦利秤上部悬臂上，旋转悬臂，使挂于弹簧下放的砝码 盘的尖针（1）靠拢游标尺上的小镜； （2）在砝码盘放入10个1g 的砝码，然后依次取出。在三线重合（小钩中的平面镜中有一水平刻线G ，玻璃管上有一水平刻线D ，D 在平面镜中有一像D’，通过转动标尺调节旋钮可将弹簧上下移动，则平面镜同时上下移动。当G 、D 、D’三者重合时称“三线重合”。）时，记录各次标尺读数y1,y2,……y10。（3）作Mi ～Yi 图，验证Mi ～Yi 满足线性关系，并求出斜率，'K 即为弹簧的倔强系数。'/K g K 2.2测量弹簧振子振动周期求弹簧倔强系数（动态法）K （1）用电子秒表测弹簧振子振动50次的时间，然后求得弹簧振子的周期。T （2）用集成开关型霍尔传感器测量弹簧振动周期，求弹簧倔强系数。（3）将集成霍尔开关的三个引脚分别与电源和周期测试仪相接。OUT 接周期测试仪正级，V-接电源负极，并和周期测试仪负级连接，V+接电源正级，见图3；、管路敷设技术通过管线敷设技术不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
