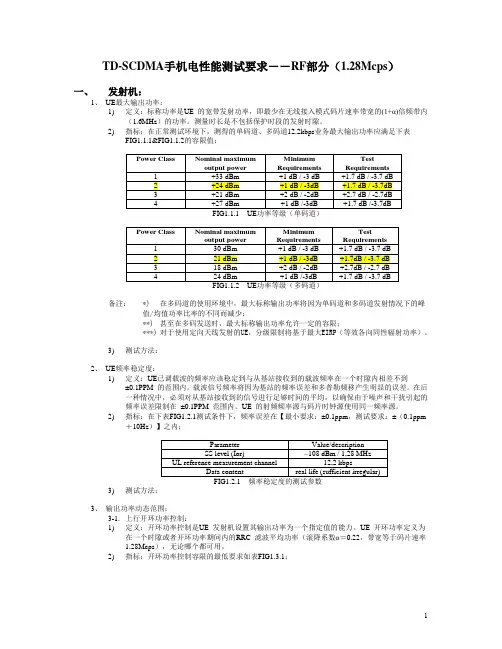

上行开环功率控制
上行开环功率控制
上行开环功率控制主要考虑PRACH（物理随机接入信道）接入信道的初始发射功率的设定问题。PRACH开环功率控制的主要目的是设置接入信道前导的初始发射功率。设置方法如公式所示：
Preamble_Initial_Power = Primary_CPICH_DLTX_power –CPICH_RSCP + UL interference +Constant Value
这里：
Primary_CPICH_DL_TX_power的值是主CPICH发射功率；
UL interference的值上行干扰；
Constant Value的值厂家设定的常数；
CPICH_RSCP的值是由UE测得的CPICH的信道码功率。
结合我们的参数表可以得出：
Preamble_Initial_Power（-37.1）= Primary_CPICH_DLTX_power（19）–CPICH_RSCP + UL interference（-75）+Constant Value （-10）
得CPICH_RSCP=-28.9dBm
可以肯定测试规范在这部分的设置应该没有什么问题
PRACH前导在接入过程中功率变化
另外，设置“Uplink Parameters”具体意义如下
—PRACH preamble 为3——随机接入前导序列（Preamble序列）参数格式为3
—PRACH ramping Cycles 为1 ——功率爬坡步长为1dB
功率控制OK
功率控制过程 在采用CDMA技术的移动通信系统中，最关键的技术难题是远近效应。所谓远近效应为离Node B近的用户对离Node B远的用户的干扰。 在TD-SCDMA数字移动通信系统中，对于同一小区内使用同一载频的各用户，距Node B近的UE所发射的信号有可能完全淹没掉距离远的工作在同一时隙UE所发送来的信号，如果不采取有力措施，将使Node B无法接收远距离移动台所发送的信号。 当前，在TD-SCDMA系统中，为了解决远近效应，采用了Node B所接收到的信号功率不变，而UE的发射功率随着需要时刻在变的方法。Node B根据解调输出端的信噪比大小，不断向移动台发送功率调节命令，移动台根据命令增大或降低发射功率。当移动台距Node B近时其发射功率减小；当距离远时，发射功率加大，从而保证Node B所收到每个移动台的信号功率相等，消除了远近效应的影响。 在相反方向上UE对Node亦需进行下行功率控制，以保证UE的一定的接收信号电平与信噪比。 (1). 开环功率控制 由于TD-SCDMA采用TDD方式，上下行使用相同频段，故上下行无线链路的路径衰耗存在显著的相关性。可以利用上行衰耗估计下行衰耗，反之亦然。 ?上行开环功率控制 上行开环功率控制主要用于UE在上行导频信道（UpPCH）和物理随机接入信道（PRACH）上发起的随机接入过程中。此时，UE还未从DPCH信道上收到功率控制命令。 UE接入网络时，它的初始发射功率等于Node B希望的UpPCH的接收功率和路径损耗功率之和。 ?下行开环功率控制 在下行链路中，Node B根据RNC设置的下行发射功率进行初始功率设置。 (2). 闭环功率控制 闭环功率控制由Node与UE共同完成。在闭环功率控制过程中，Node B（上行功控）
WCDMA中的功率控制
第5章功率控制 5.1 概述 功率控制技术是WCDMA系统中一项非常重要的技术。WCDMA系统的频率复用系数为1，是一个自干扰系统，远近效应的影响很突出，如果没有功率控制，那么整个系统的容量将大大降低。 引入功率控制后，通过调整发射功率，保持上下行链路的通信质量，克服阴影衰落和快衰落，有助于降低网络干扰，提高系统质量和容量。 按移动台和基站是否同时参与又分为开环功率控制和闭环功率控制两大类。闭环功控是指发射端根据接收端送来的反馈信息对发射功率进行控制的过程。而开环功控不需要接收端的反馈，发射端根据自身测量得到的信息对发射功率进行控制。开环功率控制又可以分为上行开环功率控制和下行开环功率控制。闭环功率控制则是通过内环功率控制和外环功率控制一起来实现的。 5.2 开环功控与闭环功控 本节介绍功率控制的大致流程，包括闭环功控和开环功控的区别，以及内环功控和外环功控如何协调工作的问题。 开环功控提供初始发射功率的粗略估计。它是根据测量结果对路径损耗和干扰水平进行估计，从而计算初始发射功率的过程。同时，由于开环功控是采用下行链路的路径损耗来估计上行链路损耗，但实际上
WCDMA系统中上下行链路的频段相隔190M，快衰落特性不相关，因此这种估算的准确度有限，只能起到粗略控制的作用。适用场合包括：●决定接入初期发射功率的时候 ●切换时，决定切换后初期发射功率的时候 闭环功率控制是通过内环功率控制和外环功率控制一起来实现的。内环功控通过测量信道的实际SIR值SIRest，并将测量值SIRest与目标值SIRtar比较，根据比较结果发出功率调整的指令。内环功控算法包括上行内环功控算法和下行内环功控算法。 上行内环功控算法在基站内实现，基站比较上行信道SIR测量值SIRest和目标值SIRtar，根据比较结果设置相应的功控指令（TPC，Transmit Power Control）通知手机调整上行发射功率。 下行内环功控算法在手机内实现，手机比较下行信道SIR测量值SIRest和目标值SIRtar，根据比较结果设置相应的功控指令（TPC，Transmit Power Control）通知基站调整下行发射功率。 内环功控指令通过承载在DPCCH信道上的TPC域来传送，因此内环功率控制的频率可以达到每秒钟1500次，从而可以较好地克服快衰落带来的信号强度的变化。 内环功控时需要使用SIR目标值SIRtar进行功控指令的计算，这是由于业务质量主要通过误块率来确定的，而信噪比与误码率（误块率）的关系随环境的变化而变化，他们之间的对应关系并非固定不变的。因此，目标SIR需要根据实际情况进行调整，这个调整过程就是外环功控。外环功控算法根据接收信号的BLER值计算目标SIR，
WCDMA系统中的功率控制图文要点
WCDMA系统中的功率控制 功率控制的目的 开环功率控制 内环功率控制 外环功率控制 数据配置命令及参数含义 WCDMA系统中功率控制的目的 调整发射功率,保持上下行链路的通信质量 对每条链路提供最小需求发射功率,克服远近效应克服阴影衰落和快衰落降低网络干扰,提高系统质量和容量
WCDMA系统中开环功率控制 开环功率控制的基本工作原理是根据用户接收功率与发射功率之积为常数的原则,先行测量接收功率的大小,并由此确定发射功率的大小。。开环功率控制主要用来克服阴影和路径损耗。开环功率控制未考虑到上、下行信道电波功率的不对称性,因而其精确性难以得到保证。 反向开环功率控制BCH CPICH channel power : UL interference level CPICH 测量的接收功率计算上行初始发射功率RACH 开环功控的目的是提供初始发射功率的粗略估计。它是根据测量结果对路径损耗和干扰水平进行估计,从而计算初始发射功率的过程。 PRACH PCPCH 或前导初始发射功率 Preamble_Initial_Power = Primary CPICH DL TX power -CPICH_RSCP + UL interference + Constant Value, Primary CPICH DL TX power UL 其中,和 在系统消息中广播,由interference CPICH_RSCP UE 自己测量得到。 DPCCH上行初试发射功率 DPCCH_Initial_power = DPCCH_Power_offset -CPICH_RSCP, CPICH_RSCP UE 其中由测量得到。
功率控制参数的优化_图文(精)
1.1.1 功率控制参数的优化 合理的功率控制参数可以使基站和手机以尽可能小的功率发射, 减少相同或相邻频率小区之间的干扰, 优化无线环境, 提高无线通信质量, 减少因干扰造成的掉 话, 同时延长手机的待机时间。在现在的数字无线网络中广泛使用功率控制。以下是优化后网络主要功率控制参数的设置。 decision_alg_num =1 全网使用 Motorola 算法 bts_power_control_allowed=1 在市区,基站功率控制打开,可以减少不必要的下行无线信道干扰。 rxlev_dl(ul_pc, hreqave=4
济南联通网络取4个测试报告做次平均 rxlev_dl(ul_pc, hreqt=1 采用每 1个平均值作为一组,为 n 取值作为评估之用 decision_1_n1=1 为了减少衰落的影响, 在启动接收电平原因的功率控制而增加基站或手机的发射功率前,至少应得到 1个平均值 decision_1_n2=1 为了减少衰落的影响, 在启动接收电平原因的功率控制而减小基站或手机的发射功率前,至少应得到 1个平均值 decision_1_p1=1 在启动接收电平原因的功率控制而提高基站或手机的功率前, n1中至少有 1个小于上行或下行的门限值 decision_1_p2=1 在启动接收电平原因的功率控制而减小基站手机的功率前, n2中至少有 1个大于上行或下行的门限值 mspwr_alg=1 使用功率控制增强算法,防止功率振荡 ms_power_control_allowed=1 为了尽量减小无线空间的干扰,手机功率控制应该打开 ms_p_con_inteval=2
功率控制
功率控制
功率控制 前向快速功率控制 -速率可达到800b/s CDMA2000 1x系统反向内环功率控制速率为(800 ) CDMA2000 1x系统反向外环功率控制速率为(50 ) DO反向功率控制信道数据速率为600bps 对于外环功率控制主要检验各项业务得到需要的服务质量(如PER),对于内环功率控制主要检验其按照外环指定的Eb/N0目标值调整AT发射功率的能力。 CDMA EV-DO 系统只有反向链路采用功率控制机制，反向功率控制的目标是与反向速率控制配合实现反向吞吐量与反向业务容量的均衡，保证反向链路PER 的稳定。反向功率控制与1X 系统类似，包括：开环功率控制（Open Loop Power Control）、闭环功率控制（Close LoopPower Control）及外
环功率控制（Outer Loop Power Control） [attach]221757[/attach] 开环功率控制如图2 所示，AT 通过Rx power estimation 模块测量前向链路的接收功率来确定Pilot Channel Gain，其他信道根据Pilot Chnanel Gain 来调整发射功率； Pilot Channel Gain 的计算公式如下： X0 = –Mean Received Power (dBm) + OpenLoopAdjust + ProbeInitialAdjust OpenLoopAdjust + ProbeInitialAdjust 的可调整范围从-81 dB到-66dB，与1X系统中的Offset power有所不同。不同厂家的OpenLoopAdjust默认值有所不同。 其他反向信道的发射功率均参照Pilot Channel Gain来确定 Cdma功率控制技术-FREE Cdma功率控制技术
功率控制
开环功控的目的是提供初始发射功率的粗略估计。它是根据测量结果对路径损耗和干扰水平进行估计，从而计算初始发射功率的过程。比如： 上行链路的开环功控的目的是调整物理随机接入信道的发射功率。UE在发射随机接入之前，总要长时间的测量CPICH的接收功率，以去掉多径衰落的影响。 根据系统消息中的导频功率、RTWP和下行导频实际接受功率来计算Preamble的功率 Preamble逐步抬升功率，直到被网络受到并回复 然后手机对最后一次Preamble功率进行一定修正以后在PRACH上发送RRC Connect Reque st网络收到RRC Conne ct Request消息后根据FA CH功率发送RRC Connect Setup 在该消息中SRNC为通知UE上行链路初始使用PCP(Power Control Preamble) 闭环功率控制的目标是使接收信号的SIR达到预先设定的门限值。在WCDMA中，上行链路和下行链路的闭环功率控制都是 由接收方NODEB 或UE 通过RAKE接收机产生的信号估计DPCH的功率，同时估计当前频段的干扰，产生 SIR估计值，与预先设置的门限相比较。如果估计值大于门限就发出TPC命令“1”（升高功率）；如果小于门限就发出TPC命令“0”（降低功率）。接收到TPC命令的一方根据一定的算法决定发射功率的升高或降低。 外环功率控制目的是动态地调整内环功率控制的门限。因为WCDMA系统的内环功率控制是使发射信号的功率到达接收端时保持一定的信干比。然而，在不同的多径环境下，即使平均信干比保持在一定的门限之上，也不一定能满足通信质量的要求（BER或FER或BLER）。因此需要一个外环功率控制机制来动态地调整内环功率控制的门限，使通信质量始终满足要求。RNC或UE的高层通过对信号误码率(BER)或误块率(BLER)的估算，调整快速功率控制中的目标信噪比（SIR tar get），以达到功控的目的。由于这种功控是通过高层参与完成的，所以叫做外环功控。当收到的信号质量变差，即误码率或者误块率上升时，高层就会提高目标信噪比（SIR target）来提高接收信号的质量。常规外环功率控制算法采用与内环功率控制相近似的方式 上行内环功率控制频率为1500次/秒。物理专用控制信道DPCCH采用的无线帧长度为10ms，每帧有15个时隙，每个时隙都有功率控制比特，这样每10ms会对发射功率调整一次，每秒的调整次数为：15次/(10ms/1s)=1500次/秒 外环功控由RNC对基站发送Sir target作为内环功控的参照目标，SIR tar get的改变取决于CRC校验以及Bler tar get（外环功控的参照目标）所以外环工控的最高频率是1/TTI，TTI为10ms时是100。
LTE功率控制要点
功率控制 功率控制是无线系统中重要的一个功能。UE 在不同的区域向基站发送信号，这样发送的功率就会有不一致。远的UE 发送的功率应该大一些，近的稍微小一些，这样以便基站能够更好的将不同的UE 能够解调出来。 功率控制也通常分为开环功率控制和闭环功率控制。开环功率控制通常不需要UE 反馈，基站通过自身的一些测量或者其他信息，来控制UE 的功率发送或者自身的功率发送。闭环功率控制通常需要UE 的一些相应的信息，包括信噪比(SIR/ SINR) 或者是BLER/FER 等信息，来调整UE 的发送功率。闭环功率控制又一般分为两种，一种是内环功率控制，一种是外环功率控制。内环功率控制是通过SIR 来进行相应的功率控制，基站通过接收到UE 的SIR ，发现与预期的SIR 有差距，然后产生功率控制命令，指示UE 进行调整发送功能，以达到预期的SIR 。外环功率通常是一种慢功率调整，主要是通过链路的质量来调整SIR ，通过测量链路的BLER ，来指示SIR 的调整情况。 LTE 的功率控制，有别于其他系统的功率控制。LTE 在一个小区是一个信号正交的系统，所以小区内相互干扰比较小，LTE 主要是在小区之间的干扰。所以LTE 对于小区内的功率控制的频率相对比较慢。LTE 有个概念下行功率分配时要使用到，the energy per resource element (EPRE)，可以立即为每个RE 的平均功率。 1上行功率控制 1.1PUSCH 1.1.1 PUSCH 的功率控制 UE 需要根据eNB 的指示设置每个子帧的PUSCH 的发射功率PUSCH P ： )}()()()())((log 10,m in{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +?+?++=α [dBm] 以下对于各个参数进行相应的解析。
LTE中的功率控制总结
LTE中的功率控制总结 1、LTE框图综述 2、LTE功率控制与CDMA系统功率控制技术的比较下表所示。 LTE CDMA 远近效应不明显明显 对抗快衰落 功控目的补偿路径损耗和阴影衰 落 功控周期慢速功控快速功控 功控围小区和小区间小区 具体功率目标上行：每个RE上的能量 整条链路的总发射功率 EPRE；
3、LTE当中上下行分别采用OFDMA和SC-FDMA的多址方式，所以各子载波之间是正交不相关的，这样就克服了WCDMA当中远近效应的影响。为了保证上行发送数据质量，减少归属不同eNodeB 的UE使用相同频率的子载波产生的干扰，同时也减少UE的能量消耗，并使得上行传输适应不同的无线传输环境，包括路损，阴影，快衰落等。（质量平衡与信干噪比平衡的原则相结合使用，是现在功率控制技术的主流。） 4、功率控制方面，只是对上行作功率调整(采用慢速功率控制)，下行按照参数配置进行固定功率的发送，即只有eNodeB对UE的发送功率作调整。LTE中，上行功率控制使得对于相同的MCS(Modulation And Coding Scheme), 不同UE到达eNodeB 的功率谱密度（Power Spectral Density,PSD单位带宽上的功率）大致相等。eNodeB 为不同的UE分配不同的发送带宽和调制编码机制MCS，使得不同条件下的UE获得相应不同的上行发射功率。 5、对于下行信号，基站合理的功率分配和相互间的协调能够抑制小区间的干扰，提高同频组网的系统性能。严格来说，LTE的下行方向
是一种功率分配机制，而不是功率控制。不同的物理信道和参考信号之间有不同的功率配比。下行功率分配以开环的方式完成，以控制基站在下行各个子载波上的发射功率。下行RS一般以恒定功率发射。下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落，保证下行数据链路的传输质量。下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。它的功率是根据UE反馈的CQI 与目标CQI的对比来调整的，是一个闭环功率控制过程。在基站侧，保存着UE反馈的上行CQI值和发射功率的对应关系表。这样，基站收到什么样的CQI，就知道用多大的发射功率，可达到一定的信噪比（SINR）目标。 下行功率分配以每个RE为单位，控制基站在各个时刻各个子载波上的发射功率。下行功率分配中包括提高导频信号的发射功率，以及与用户调度相结合实现小区间干扰抑制的相关机制。下行在频率上和时间上采用恒定的发射功率。基站通过高层指令指示该恒定发射功率的数值。在接收端，终端通过测量该信号的平均接收功率并与信令指示的该信号的发射功率进行比较，获得大尺度衰落的数值。 下行共享信道PDSCH的发射功率表示为PDSCH RE与CRS RE 的功率比值，即ρA和ρB。其中ρA表示时隙不带有CRS的OFDM 符号上PDSCH RE与CRS RE的功率比值（例如2天线Normal CP的情况下，时隙的第1、2、3、5、6个OFDM符号）；ρB 表示时隙带有CRS的OFDM符号上PDSCH RE与CRS RE的功
内环 功率控制
重庆交通大学信息科学与工程学院综合性设计性实验报告 专业：通信工程专业11级 学号：63106040114 姓名：宋伟锋 实验所属课程：第三代移动通信及其演进技术 实验室(中心)：软件与通信实验中心 指导教师：吴仕勋 2014年3月
一、题目 第三代移动通信的功率控制 二、仿真要求 要求1：简单仿真内环功率控制的思想，并仿真比较PCA1和PCA2两种算法的性能。 要求2: 画出横坐标为用户个数，纵坐标为均方根误差的对比图。 三、仿真方案详细设计 功率控制：其目的是确保发射机输出合适的发射功率，使得到达接收端的信号强度大致相同，尽量降低对其他信道的干扰，进而提高系统容量。CDMA系统中还存在所谓的“远近效应”、“边缘问题”的影响，同时由于移动信道是一个衰落信道，要求功率控制可以随着信号的起伏快速改变发射功率，使接收电平由起伏变得平坦。 功率控制分为前向与反向功率控制，反向功率控制又分为开环功率控制和闭环功率控制，闭环功率控制细分为外环功率控制和内环功率控制。 内环功率控制：具体来说，内环功率控制是指接收端通过测量，得到信噪比SIRest的估计值，然后将此估计值SIRest与外环功率控制输出的目标信噪比SIRtarget进行比较，产生功率控制命令TPC，这个命令通过无线信道传到发送端，发射端根据此命令在开环功率控制设定的功率值基础上调整某一功率值。 具体设计思路：
3GPP协议中上行DPCCH链路的内环功控可以采取两种算法（PCA1或PCA2）。 ①内环功控的参数设置 其主要参数为功率控制步长△tpc、功率速度freq、动态范围userNum、目标信噪比SIRO 和周期simTim。此处我们将其设置为G=0.7; I=2.5; SIRO=7; simTime=1; freq=1500; iter= freq * s imTime;userNum=5:20。 ②PCA1算法函数PCA1(G,I,SIRO,iter,user_num,ini_power) 通过式SIR(:,k)=G*power(:,k)/I计算每个时隙的信噪比，依次将目标信噪比与得到的每时隙信噪比估计值SIR做比较，若估计值大于目标信噪比，产生的功率控制命令TPC=0，TCP_cmd=-1,表示上下行发射功率应减小步长△tpc，若估计值小于目标信噪比，产生的功率控制命令TPC=1，TPC_cmd=1，表示上下行发射功率应增长步长△tpc，依次迭加处理TPC命令，完成PCA1的算法，利用式powerControlError=sqrt(mean(sum(1/user_num*(SIR-SIRO).^2)))计算均方根的误差。 ③PCA2算法函数PCA2(G,I,SIRO,iter,user_num,ini_power) 与PCA1算法一致求的每个时隙信噪比的估计值，信噪比估计值与目标值的关系对功控命令TPC的影响也是一致的，不同的是：在PCA2算法中，是以5个时隙为单位进行功控。将每帧划分成3组（每5个slot一组），在每组的前4个slot，功率保持不变，在第5个slot，硬判决这5个slot的TPC命令，因此可以得到编码，当TPC(t,5*floor(k/5)-4:5*floor(k/5)-1)==zeros(1,4)时，合成命令TPC_cmd=-1,发射功率应减小步长△tpc，当TPC(t,5*floor(k/5)-4:5*floor(k/5)-1)==ones(1,4)时，TCP_cmd=1,发射功率应增长步长△tpc，否则，△tpc=0，即上下行发射功率不变。再者与PCA1算法同样的合并处理TPC命令和计算均方跟误差。 ④以用户个数为横坐标，均方根误差为纵坐标，针对PCA1和PCA2这两种算法观察对比图，分析并得出结论。 四、仿真结果及结论

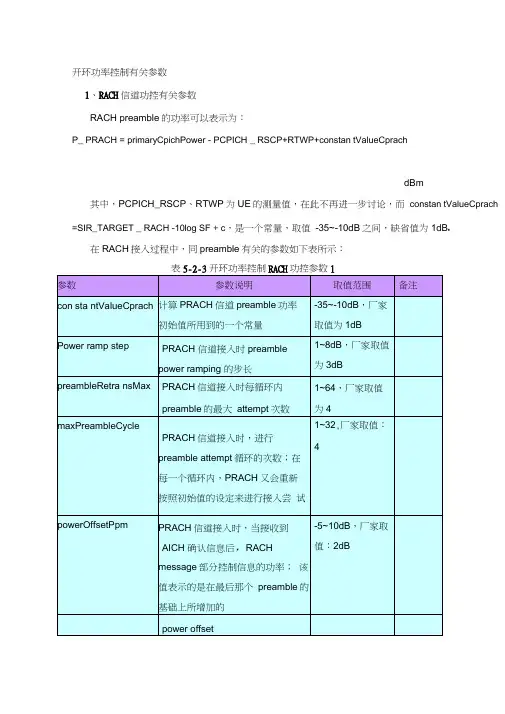

开环功率控制有关参数
开环功率控制有关参数 1、RACH信道功控有关参数 RACH preamble的功率可以表示为： =-++ __tan P PRACH primaryCpichPower PCPICH RSCP RTWP cons tValueCprach dBm 其中，PCPICH_RSCP、RTWP为UE的测量值，在此不再进一步讨论，而 =-+，是一个常量，取值cons tValueCprach SIR TARGET RACH SF c tan__10log -35~-10dB之间，缺省值为1dB。 在RACH接入过程中，同preamble有关的参数如下表所示： 表5-2-3 开环功率控制RACH功控参数1
如果RACH 时隙承载的是Control part ，那么上行链路PRACH 的开环功控可 以用下面的公式表示： __RACH controlPart P P PRACH powerOffsetPpM =+ dBm ； 如果RACH 时隙承载的是Data part ，那么需要注意的是Data part 和Control part 之间的功率有一个比例关系，该比例关系（Gain factro 增益因子）需要广播给UE ，其不同的取值依赖于RACH 所承载的逻辑信道类型。 二者功率的比例关系可以表示为： __//RACH controlPart RACH dataPart c d P P GF GF = 如果用dBm 来表示功率，那么RACH 时隙承载Data part 时的开环功率可以 表示为： __20*log(/)RACH dataPart RACH controlPart c d P P GF GF =- dBm ； 因此，RACH 传输过程中相关参数即为c GF 和d GF 。当RACH 时隙承载CCCH 或者 DCCH 信道时，RACH 信道功率表示为__R A C H R A C H c o n t r o l P a r t P P P P R A C H p o w e r O f f s e t P p ==+ dBm ；其相关参数表示如下： 表5-2-4 开环功率控制RACH 功控参数2 同样，当RACH 时隙承载DTCH 信道时，RACH 的信道功率也可以通过 _RACH controlPart P 来表示成 _20*log(/)_20*log(/)RACH RACH controlPart c d c d P P GF GF P PRACH powerOffsetPpM GF GF =-=+-dBm ；其相关参数表示如下： 表5-2-5 开环功率控制RACH 功控参数3
CDMA系统开环功率控制与闭环功率控制的区别
CDMA系统开环功率控制与死循环功率控制的区别 1. 开环功率控制 开环方法是利用移动台接收器的功率水平PRX来估计前向链路损耗，然后指定移动台的初始发射功率PTX，这样基于不同用户终端选择(如蜂窝、PCS或是3G)，前向和反向链路的功率之和保持为一个常量，即PTX+PRX为常数。PRX通过Eb/Io计算得到，它由移动台的数字信号处理器(DSP)测量。 得到了初始的PTX之后，移动台和基站均开始死循环控制。根据所执行的CDMA标准，基站给移动台发送一个误差信号，指示移动台增加或减少一个单位的能量。 2. 死循环功率控制 死循环功率控制包含两个步骤：外环(仅基站进行)和内环(移动台和基站同时进行)，在IS-9 5和CDMA 1X中死循环控制可以达到800Hz的功率控制速率。 死循环功率控制的主要目的是为了根据基站的测量结果，最小化信号多径传播损耗所造成的快速衰减效应。结合使用外环和内环两个死循环功率控制过程，可以在20毫秒的帧间间隔中做到20-35dB的衰减补偿，动态范围可达80dB 2. 死循环功率控制 死循环功率控制包含两个步骤：外环(仅基站进行)和内环(移动台和基站同时进行)，在IS-9 5和CDMA 1X中死循环控制可以达到800Hz的功率控制速率。 死循环功率控制的主要目的是为了根据基站的测量结果，最小化信号多径传播损耗所造成的快速衰减效应。结合使用外环和内环两个死循环功率控制过程，可以在20毫秒的帧间间隔中做到20~35dB的衰减补偿，动态范围可达 80dB。 a. 外环死循环功率控制 在外环中，基站每20毫秒为接收器的每一 个帧规定一个目标Eb/Io(从移动台到基站)。 出现帧误差时，该Eb/Io值自动按0.2~0.3 为单位逐步减少，或增加到3~5dB。 整个外环死循环控制步骤只与基站有关，而 与移动台无关。 b. 内环死循环功率控制 在内环，基站每1.25毫秒比较一次反向信道的Eb/Io和目标Eb/Io，然后指示移动台降低或增大发射功率，这样就可以达到目标Eb/Io。对于CDMA2000，功率变化幅度单位在±0.25dB~
4G LTE 第九课：LTE功率控制
第九课：LTE功率控制 LTE下行功率控制 由于LTE下行采用OFDMA技术，一个小区内发送给不同UE的下行信号之间是相互正交的，因此不存在CDMA系统因远近效应而进行功率控制的必要性。就小区内不同UE的路径 损耗和阴影衰落而言，LTE系统完全可以通过频域上的灵活调度方式来避免给UE分配路径 损耗和阴影衰落较大的RB，这样，对PDSCH采用下行功控就不是那么必要了。另一方面，采用下行功控会扰乱下行CQI测量，影响下行调度的准确性。因此，LTE系统中不对下行采用灵活的功率控制，而只是采用静态或半静态的功率分配（为避免小区间干扰采用干扰协调时静态功控还是必要的）。 下行功率分配的目标是在满足用户接收质量的前提下尽量降低下行信道的发射功率，来降低小区间干扰。在LTE系统中，使用每资源单元容量（Transmit Energy per Resource Element, EPRE）来衡量下行发射功率大小。对于PDSCH信道的EPRE可以由下行小区专属参考信号 功率EPRE以及每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值ρA或ρB的得到。 其中，下行小区参考信号EPRE定义为整个系统带宽内所有承载下行小区专属参考信号的下行资源单元（RE）分配功率的线性平均。UE可以认为小区专属RS_EPRE在整个下行系统带宽内和所有的子帧内保持恒定，直到接收到新的小区专属RS_EPRE。小区专属RS_EPRE 由高层参数Reference-Signal-power通知。 ρA或 ρB表示每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值，且ρA或ρB 是UE专属的。具体来说，在包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用Bρ表示；在不包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用ρA表示。 一个时隙内不同OFDMA的比值标识ρA或ρB与OFDMA符号索引对应关系
LTE功率控制
功率控制 功率控制是无线系统中重要的一个功能。UE 在不同的区域向基站发送信号，这样发送的功率就会有不一致。远的UE 发送的功率应该大一些，近的稍微小一些，这样以便基站能够更好的将不同的UE 能够解调出来。 功率控制也通常分为开环功率控制和闭环功率控制。开环功率控制通常不需要UE 反馈，基站通过自身的一些测量或者其他信息，来控制UE 的功率发送或者自身的功率发送。闭环功率控制通常需要UE 的一些相应的信息，包括信噪比(SIR/ SINR) 或者是BLER/FER 等信息，来调整UE 的发送功率。闭环功率控制又一般分为两种，一种是内环功率控制，一种是外环功率控制。内环功率控制是通过SIR 来进行相应的功率控制，基站通过接收到UE 的SIR ，发现与预期的SIR 有差距，然后产生功率控制命令，指示UE 进行调整发送功能，以达到预期的SIR 。外环功率通常是一种慢功率调整，主要是通过链路的质量来调整SIR ，通过测量链路的BLER ，来指示SIR 的调整情况。 LTE 的功率控制，有别于其他系统的功率控制。LTE 在一个小区是一个信号正交的系统，所以小区内相互干扰比较小，LTE 主要是在小区之间的干扰。所以LTE 对于小区内的功率控制的频率相对比较慢。LTE 有个概念下行功率分配时要使用到，the energy per resource element (EPRE)，可以立即为每个RE 的平均功率。 1上行功率控制 1.1 PUSCH 1.1.1 PUSCH 的功率控制 UE 需要根据eNB 的指示设置每个子帧的PUSCH 的发射功率PUSCH P ： )}()()()())((log 10,min{)(TF O _PU SCH PU SCH 10CM A X PU SCH i f i PL j j P i M P i P +?+?++=α [dBm] 以下对于各个参数进行相应的解析。 CM AX P 是UE 的发射的最大的功率，在协议36101中定义的， )(PUSCH i M 是UE 在子帧i 所分配的PUSCH 的RB 的数目或者PUSCH 的RB 带宽，用 RB 数目来表示; )(O_PUSCH j P 是预期的PUSCH 的功率，包括两部分，一部分是小区属性的参数)( PUSCH O_NOMINAL_j P ，一个是UE 属性的参数)(O_UE_PUSCH j P 。对于小区属性，是各个UE 都 相同的这样一个预期的小区的功率，而UE 的参数，则是根据不同的UE 所设置的参数； )(O_PUSCH j P = )( PUSCH O_NOMINAL_j P +)(O_UE_PUSCH j P 当 j=0时，是半静态调度；
WCDMA网络优化系统开环功率控制与闭环功率控制的区别
CDMA系统开环功率控制与死循环功 率控制的区别 1. 开环功率控制 开环方法是利用移动台接收器的功率水平PRX来估计前向链路损耗，然后指定移动台的初始发射功率PTX，这样基于不同用户终端选择(如蜂窝、PCS或是3G)，前向和反向链路的功率之和保持为一个常量，即PTX+PRX为常数。PRX通过Eb/Io计算得到，它由移动台的数字信号处理器(DSP)测量。 得到了初始的PTX之后，移动台和基站均开始死循环控制。根据所执行的CDMA标准，基站给移动台发送一个误差信号，指示移动台增加或减少一个单位的能量。 2. 死循环功率控制 死循环功率控制包含两个步骤：外环(仅基站进行)和内环(移动台和基站同时进行)，在IS-9 5和CDMA 1X中死循环控制可以达到800Hz的功率控制速率。 死循环功率控制的主要目的是为了根据基站的测量结果，最小化信号多径传播损耗所造成的快速衰减效应。结合使用外环和内环两个死循环功率控制过程，可以在20毫秒的帧间间隔中做到20-35dB 的衰减补偿，动态范围可达80dB 2. 死循环功率控制 死循环功率控制包含两个步骤：外环(仅基站进行)和内环(移动台和基站同时进行)，在IS-9 5和CDMA 1X中死循环控制可以达到800Hz的功率控制速率。 死循环功率控制的主要目的是为了根据基站的测量结果，最小化信号多径传播损耗所造成的快速衰减效应。结合使用外环和内环两个死循环功率控制过程，可以在20毫秒的帧间间隔中做到20~35dB的衰减补偿，动态范围可达 80dB。 a. 外环死循环功率控制 在外环中，基站每20毫秒为接收器的每一 个帧规定一个目标Eb/Io(从移动台到基站)。
CDMA2000功率控制
功率控制是cdma系统的一项关键技术。cdma系统是干扰受限的系统，移动台的发射功率对小区内通话的其他用户而言就是干扰，所以要限制移动台的发射功率，使系统的总功率电平保持最小。功率控制能保证每个用户所发射功率到达基站础保持最小，既能符合最低的通信要求，同时又避免对其他用户信号产生不必要的干扰。功率控制的作用是减少系统内的相互干扰，使系统容量最大化。 1.1 功率控制的时间响应 在cdma系统中，对发射的功率和输出信号功率的响应时间有一定要求。因为cdma系统中移动台的输出信号功率是在功率控制组时间内突发的，为了保证可靠传输，要求输出信号功率的时间响应特性应是快速上升、保持平稳及快速下降。 变数据传输方式时，输出功率应满足下图所示的时间响应要求。图中1.25ms为用于变速率传输的一个功率控制时隙内的时间。在时隙内，功率波动应小于3db，功率电屏应比背景噪声高20db，功率上升和下降的时间应小于6μs。如图1所示。 移动台发射机的平均输出功率应小于-50dbm/1.23MHz，即-110dbm/Hz；移动台发射机背景噪声应小于-60dbm/1.23MHz，即-54dbm/Hz。 1.2 IS-95及cdma20001x系统前向及反向功率控制 cdma系统功率控制类型包括： 反向开环功率控制 移动台根据接收功率变化，调整发射功率。 反向闭环功率控制 移动台根据接收到的功率控制比特调整平均输出功率。 前向功率控制 根据移动台测量报告，基站调整对移动台的发射功率。 1.2.1 反向开环功率控制 移动台的开环功率控制是指移动台根据接收的基站信号强度来调节移动台发射功率的过程。其目的是使所有移动台到达基站的信号功率相等，以免因“远近效应”影响扩频cdma 系统对码分信号的接收，降低系统容量。 1、IS-95A中的开环功率控制
LTE学习总结—常用参数详解
LTE现阶段常用参数详解 1、功率相关参数 1.1、Pb（天线端口信号功率比） 功能含义：Element）和TypeA PDSCH EPRE的比值。该参数提供PDSCH EPRE（TypeA）和PDSCH EPRE（TypeB）的功率偏置信息（线性值）。用于确定PDSCH（TypeB） 的发射功率。若进行RS功率boosting时，为了保持Type A 和Type B PDSCH 中的OFDM符号的功率平衡，需要根据天线配置情况和RS功率boosting值根 据下表确定该参数。1，2，4天线端口下的小区级参数ρB/ρA取值： PB 1个天线端口2个和4个天线端口 0 1 5/4 1 4/5 1 2 3/5 3/4 3 2/5 1/2 对网络质量的影响：PB取值越大，RS功率在原来的基础上抬升得越高，能获得更好的 信道估计性能，增强PDSCH的解调性能，但同时减少了PDSCH （Type B）的发射功率，合适的PB取值可以改善边缘用户速率， 提高小区覆盖性能。 取值建议：1
1.2、Pa（不含CRS的符号上PDSCH的RE功率与CRS 的RE功率比） 功能含义：不含CRS的符号上PDSCH的RE功率与CRS的RE功率比 对网络质量的影响：在CRS功率一定的情况下，增大该参数会增大数据RE功率 取值建议：-3 1.3、PreambleInitialReceivedTargetPower（初始接收目标功率(dBm)） 功能含义：表示当PRACH前导格式为格式0时，eNB期望的目标信号功率水平，由广播消息下发。 对网络质量的影响：该参数的设置和调整需要结合实际系统中的测量来进行。该参数设 置的偏高，会增加本小区的吞吐量，但是会降低整网的吞吐量；设 置偏低，降低对邻区的干扰，导致本小区的吞吐量的降低，提高整 网吞吐量。 取值建议：-100dBm~-104dBm 1.4、PreambleTransMax（前导码最大传输次数） 功能含义：该参数表示前导传送最大次数。 对网络质量的影响：最大传输次数设置的越大，随机接入的成功率越高，但是会增加对 邻区的干扰；最大传输次数设置的越小，存在上行干扰的场景随机 接入的成功率会降低，但是会减小对邻区的干扰 取值建议：n8，n10
