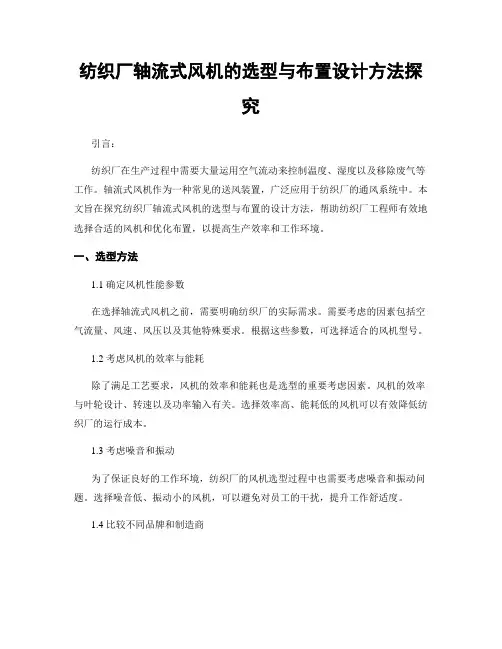

轴流风机选型一般步骤

轴流风机的选型一般步骤*

1、计算确定场地的通风量

风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风量，所以风量计算也很简单.直接用公式Q=VF.便可算出风量.

风机数量的确定

根据所选房间的换气次数.计算厂房所需总风量.进而计算得风机数量.

计算公式:N=V×n/Q

其中:N--风机数量(台),

V--场地体积(m3),

n--换气次数(次/时),

Q--所选风机型号的单台风量(m3/h).

风机型号的选择应该根据厂房实际情况.尽量选取与原窗口尺寸相匹配的风机型号.风机与湿帘尽量保持一定的距离(尽可能分别装在厂房的山墙两侧).实现良好的通风换气效果.排风侧尽量不靠近附近建筑物.以防影响附近住户.如从室内带出的空气中

含有污染环境.可以在风口安装喷水装置.吸附近污染物集中回收.不污染环境

2、计算所需总推力It

It=△P×At(N)

其中,At:隧道横截面积(m2)

△

P:各项阻力之和(Pa);一般应计及下列4项:

隧道进风口阻力与出风口阻力;

隧道表面摩擦阻力,悬吊风机装置、支架及路标等引起的阻力;

交通阻力;

隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力.

3、确定风机布置的总体方案

根据隧道长度、所需总推力以及射流风机提供推力的范围,初步确定在隧道总长上共布置m 组风机,每组n台,每台风机的推力为T.

满足m×n×T≥Tt的总推力要求,同时考虑下列限制条件:

n台风机并列时,其中心线横向间距应大于

2倍风机直径

m组(台)风机串列时,纵向间距应大于10倍隧道直径

4、单台风机参数

的确定

射流风机的性能以其施加于气流的推力来衡量,风机产生的推力在理论上等于风机进出口气流的动量差(动量等于气流质量流量与流速的乘积),在风机测试条件先,进口气流的动量为零,所以可以计算出在测试条件下,风机的理论推力:

理论推力=p×Q×V=pQ2/A(N)

P:空气密度(kg/m3)

Q:风量(m3/s)

A:风机出口面积(m2)

试验台架量测推力T1一般为理论推力的0.85-1.05倍.取决于流场分布与风机内部及消声器的结构.风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准,但量测推力还不等于风机装在隧道内所能产生的可用推力T,这是因为风机吊装在隧道中时会受到隧道中气流速度产生的卸荷作用的影响(柯达恩效应),可用推力减少.影响的程度

可用系数K1和K2来表示和计算:

T=T1×K1×K2或T1=T(K1×K2)

其中T:安装

在隧道中的射流风机可用推力(N)

T1:

试验台架量测推力(N)

K1:隧道中平

均气流速度以及风机出口风速对风机推力的影响系数

K2:风机轴流离隧道壁之间距离的影响系数

特定场合风机选型使用分析

仓库通风

首先，看仓储货品是否是易燃易爆货品，如：油漆仓库等，必须选择防爆系列风机。其次，看噪声要求高低，可以选择屋

顶风机或环保式离心风机，(而且有款屋顶风机是风力启动，更可以省电呢。

最后，看仓库空气所需换气量的大小，可以选择最常规的轴流风机SF型或排风扇FA型。

厨房排风

首先，对于室内直排油烟的厨房(即排风口在室内墙上)，可以根据油烟大小选择SF型轴流风机或FA型排气风扇。

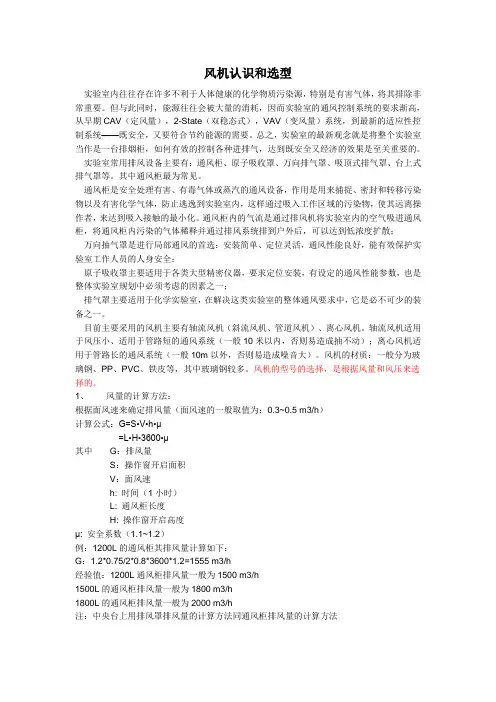

风机选型参考方法

风机认识和选型实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CAV（定风量），2-State（双稳态式），VAV（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。其中通风柜最为常见。通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散；万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。目前主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。风机的型号的选择，是根据风量和风压来选择的。 1、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S?V?h?μ =L?H?3600?μ 其中G：排风量 S：操作窗开启面积 V：面风速 h: 时间（1小时） L: 通风柜长度 H: 操作窗开启高度 μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下： G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h 经验值：1200L通风柜排风量一般为1500 m3/h 1500L的通风柜排风量一般为1800 m3/h 1800L的通风柜排风量一般为2000 m3/h 注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法

轴流风机型号参数

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●JSF轴流通风机（SDF） ●大风量轴流风机（JSF-Z） JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。 JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。 ■边墙壁式轴流风机 ●DFBZ低噪声方形壁式轴流风机 DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成防爆防腐型风机。本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。

●DWEX边墙风机（WEX） DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求，可制成防腐、防爆型。 DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。可按需要制成边墙送风机型号为DWSP(WSP)，配设90°防雨罩(防风、雨、尘)和防虫网（夜间可防止昆虫循灯光飞入车间）。附件选配：重力式止回风阀（可确保车间在风机不开时保持与室外隔绝），订货时注明。 ●DWBX板壁式轴流风机 DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动，压型金属板式外壳，具有墙面安装简便、整机重量轻、运转平稳、外形美观。多用于轻钢结构建筑边墙、窗框安装的壁式送排风场合。选配附件：出风口可根据使用场合配设铝制重力式止回阀或加设防雨罩、配设防虫网等，更好的起到防尘、防自然风倒灌作用。 DWBX系列风机一般用于排风，如用于送风需在订货时另行说明。 ●JYFF大风量窗式负压风机 ●DZ低噪声轴流风机 DZ系列风机采用宽叶片、大弦长、空间扭曲倾斜式的轴流叶轮、风机专用电机，直联传动。具有明显的噪声低、风量大、耗电省、重量轻等优点。广泛适用于厂房、仓库、办公楼、住宅等场所的壁式排风、管道送风。本系列风机分:DZ-I型壁式（可加设网罩、防雨弯头或防尘自垂百叶）；DZ-II型管道式，带底脚。 DZ-III型电机外置式。

风机选型计算

风机选型的计算公式 1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。 2、指定状态：指风机特指的进气状况。其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。 3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。用Q表示，通常单位：m3/h或m3/min。流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/h D2：叶轮直径，m U2：叶轮外缘线速度，m/s（u2=πD2n/60） 4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22 式中, ψt:全压系数 Kp:压缩性修正系数 PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s 5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。常用单位：Pa 6、风机静压：风机的全压减去风机的动压，用Pj表示。常用单位：Pa 7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd） 8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m3 9、风机进口处气体的密度计算式：ρ=P/RT 式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。与气体的种类及气体的组成成份有关。 T：进口气体的开氏温度，K。与摄氏温度之间的关系：T=273+t 10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0 全压：PtF/ρ= PtF0/ρ0 内功率：Ni/ρ= Ni0/ρ0 注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。 11、风机比转速计算式： Ns=5.54 n Q01/2/（KpPtF0）3/4 式中： Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。 n：风机主轴转速，r/min Q0：标准状态下风机进口处的流量，m3/s Kp: 压缩性修正系数 PtF0: 标准状态下风机全压,Pa 12、压缩性修正系数的计算式： Kp=k/（k－1）×[（1+p/P）（k－1）/k－1]×（PtF/P）－1 式中:PtF:指定状态下风机进口处的绝对压力,Pa k:气体指数,对于空气,K=1.4 13、风机叶轮直径计算式： D2=（27/n）×[KpPtF0/（2ρ0ψt ）]1/2 式中:D2:叶轮外缘直径,m n:主轴转速：r/min Kp：压缩性修正系数 PtF0：标准状态下风机全压，单位：Pa ρ0：标准状态下风机进口处气体的密度：Kg/m3 ψt：风机的全压系数 14、管网：是指与风机联接在一起的，气流流经的通风管道以及管道上所有附件的总称。 15、管网阻力的计算式：Rj=KQ2

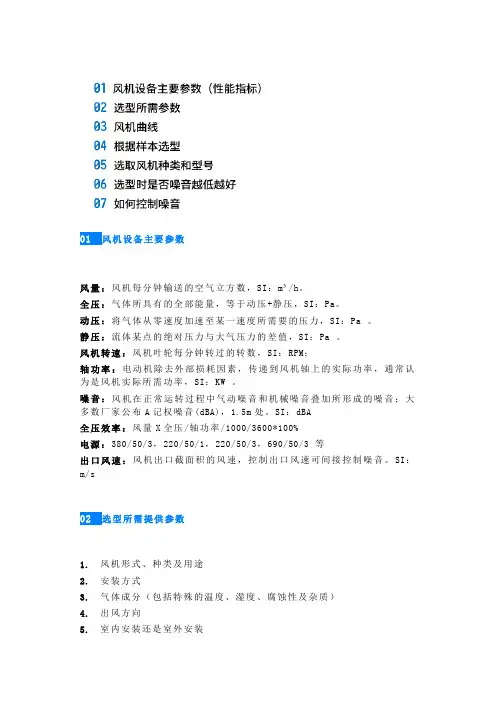

风机选型-如何正确选择风机

风机常识－如何正确选择风机选择风机正确是保证通风系统正常、经济运行的一个重要条件。所谓正确选择，主要是指根据被输送气体的性质和用途不同用途的风机选择；选择的风机要满足系统所需要的风量，同时风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。选择风机正确是保证通风系统正常、经济运行的一个重要条件。所谓正确选择，主要是指根据被输送气体的性质和用途不同用途的风机选择；选择的风机要满足系统所需要的风量，同时风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。具体选择方法和步骤如下： 1.根据被输送气体的性质，选用不同用途的风机。例如，输送清洁空气，或含尘气体流经时已经过净化，含尘浓度不超过150mg／m3时，可选择一般通风换气用的；输送腐蚀性气体，要选用防腐风机；输送易燃、易爆气体或含尘气体时，要选用防爆或排尘风机。但在选择具体的风机型号和规格时，还必须根据某种类型产品样本上的性能表或特性曲线图才能确定。 2.考虑到管道系统可能漏风，有些阻力计算不大准确，为了运行可靠，选用的风量和风压应大于通风除尘系统的计算风量和风压，即风量：L′＝KLL (1) 风压：H′=KHH (2) 式中L′、H′——选择用的风量、风压； L、H——通风除尘系统的计算风量、风压； KL——风量附加系数，除尘系统KL=1.1～1.15； KH——风压附加系数，除尘系统KH=1.15～1.2。 3.根据选用的风量L′风压H′，在风机产品样本上选定风机的类型，确定风机的机号、转速和电动机功率。为了便于接管和安装，还要选择合适的风机出口位置和传动方式。所选择风机的工作点应在经济范围内，最好处于最高效率点的右侧。 4.风机样本上给出的是风机在标准状态(大气压力为1.013×105 Pa、温度为20℃、相对湿度为50%)下的性能参数，如实际运行状态不是标准状态，风机实际的性能就会变化(风量除外)。因此，选择风机时应把实际运行状态下的参数换算为标准状态下的参数，换算的关系如下： Pa (3) kW (4) 式中Hb、Nb、ρb、pb、tb——风机在标准状态(或规定状态)下的风压、功率、空气密度、气体压力和温度，即风机样本上所列的数据； H′、N′、ρ、p、t——风机在使用工况下的风压、功率、空气密度、气体压力和温度。在风机样本上，有的锅炉引风机的性能参数是按气体温度为200℃或240℃得出的，在换算时应将式(3)、(4)中的tb用200℃或240℃代入。 5.除非选择任何一台风机都不能满足要求，或在使用时要求风机的风压和风量有大幅度变动，否则应尽量避免把两台或数台风机并联或串联使用。因两台或数台风机联合工作时，每台风机所起的作用都要比其单独使用时差。 6.近年来由于我国对风机的结构不断改进，使风机的效率不断提高，噪声不断降低，一些新型风机正在逐步取代一些老风机。为了节约能源和减小噪声危害，在满足所需风量和风压的前提下，应尽可能选用效率高、噪声低的新型风机。例如选用新型的9—19型和9—26型风机，而不要选用被淘汰的8—18型和9—27型风机。

风机选型操作流程2

风机选型流程风力发电机组的选择受到平均风速，极端风速，湍流强度，交通运输、吊装等条件的制约。 1.风机选型的一般原则 1)运行可靠性：要求风机可利用率95%以上。 2)技术先进：选择技术先进，具有长久生命力的风机，有利于风机的后期维护。 3)风机价格低而产量高：选择综合经济指标最好的风机，从风机价格和产量上综合考虑，择优选择。 2.风机选型的技术要求机组选型时，主要考虑：（1）安装场地吊装平台和基础面积；（2）空气密度和低温特性的选择（3）极限风速；（4）湍流；（5）疲劳载荷；（6）塔架高度；（7）机组主要部件运输尺寸。 1)安装场地吊装平台和基础面积在平原或戈壁上，吊装平台和基础面积不会对风机选型造成影响。但是，在山区，由于山脊和山顶的面积有限，在某些特别的情况下，需要选择与安装地点的山脊宽度匹配的风机。不同机型的基础面积和吊装平台面积不同，需要根据具体情况选择。 2)空气密度和低温特性的选择高海拔和在海洋中使用的风机有特别的设计。目前国内没有相关

标准来定义高海拔风机的特性，也没有特别的规定说明多高的海拔或多低的空气密度必须使用高原型风机。主要通过比较不同机型的产量和耐低温特性来确定。金风正在设计制造高海拔风机，具体的指标待此型号风机定型后须纳入风机选型标准中来。 3)极限风速每个型号的风机都有设计的极大风速（通常使用3s阵风的极大值）。在机型选择的初期，首先需要计算风电场测风塔的50年一遇极大风速，把这个极大风速作为唯一的限制条件，在现有的风机型号中选择。 4)湍流风电场15米/秒的风速段的湍流强度是主要考虑的因素。大多数风机的机械设计满足如下限制条件：15m/s的湍流强度特征值应小于0.18（湍流强度特征值计算方法：平均标准差，加上1.28倍的标准差的标准差，再除以15m/s）。 5)疲劳载荷疲劳载荷是风机选型中需要考虑的主要指标。风机选型除了以风电场所在的风区类别作为初选依据外，在满足安装和吊装条件，在风电场50年一遇极大风速下初选的风机，如果湍流强度较大（15m/s 的湍流强度特征值应大于0.18），需要进行疲劳载荷计算。疲劳载荷计算可交由北京天源计算，也可以由金风机械设计室计算。此项服务是收费的，单个项目的计算收费约8万元。需要提交的

轴流式通风机型号含义

轴流式通风机轴流风机又叫局部通风机，就是与风叶的轴同方向的气流(即风的流向和轴平行)，如电风扇,空调外机风扇就是轴流方式运行风机，是工矿企业常用的一种风机，它不同于一般的风机。轴流风机的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．如图图7-1-7所示，空气从轴向流入, 轴向流出。轴流风机在地下工程施工通风中得到广泛应用。（1）轴流风机的基本组成轴流风机由集风器, 叶轮, 导叶和扩散筒组成。集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。（2）抽流风机的原理叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将部分动能转变为静压, 从而使风机出口具有一定的风速和风压。 3）轴流风机的主要结构参数叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如图7-1-8所示), 安装角θ一般为10°、15°、20°、25°、30°、35°（如图7-1-9所示）。 1-叶片；2-导叶；3-轮毂（4）轴流风机的传动方式 1.轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机. 2.T35-11-NO2.8是T35风机系列中的2.8号的风机，这是机械工业部规定的标准型号的风机。“T”表示用途“通用风机”；“35”表示风机轮毂比（根部直径与顶部直径之比）为0.35，“11”中前一个“1”在离心风机上表示“单吸入”，在轴流风机中没有意义，后面的“1”表示第一次设计；“NO2.8”表示2.8号风机（叶轮直径为0.28米）。 3.3#4#是轴流风机的机号，代表叶轮直径是300MM，400MM，NO.3.55就是T35-11-3.55号的，你的技术参数也是符合这款的要求的电机转速是2900R/MIN 4. YSF-5014型轴流风机、YSF-5632型轴流风机里面的Y、S、F、5014 632分别代表什么意思？YSF:电容启动与运转异步电动机，50:电机的中心高(前两位)，14:铁心外径(后两位) 5. TAD-NO2.5型轴流风机里面的T、A、D是什么意思，我直知道NO2.5是机号。 BDZ-11NO4B型轴流风机则是完全不明白里面的B、D、Z 以及后面的11NO4B是什么意思？T是通风的意思其他两个字母大概是厂家硬按上去的，B是防爆的意思，11和NO4B 分开11-NO4B这后面的B应该是传动方式，重量估计也就二十来斤。. 6.07-11NO29.5为锅炉引风机根据你的型号这个风机应该不是轴流风机二十离心风机 7.代表压力系数*10后的化整数,11代表比转速,；29.5为机号，说明风机叶轮直径为2.95米。对风机来说，比转数=转速X√流量÷风压的3/4方，转速为rpm,；流量为m3/s,风压为mmH20 因此，流量大，压头小的机器的比转数就大，随着比转数的增大，机器由离心式变为混流式、再为轴流式，风机比转数为80以上，宜为轴流式。通风机的比转数在数值上等于几何相似的通风机在全压为10帕，流量为1米/秒时的转速。

风机种类特点及选用原则

风机种类特点及选用原则轴流风机：风机的进风口与出风口平行；风量大、风压小、噪音小，种类繁多、价格便宜；在通讯产品中较多的使用；离心风机：风机的进风口与出风口垂直；风量小、风压高、噪音大、价格高、供应商少；一般用于阻力较大的发热元器件或机柜的冷却混流风机：风机的进风口与出风口平行；其性能介乎轴流风机和离心风机之间，风量大、风压也大；其出风与进风有一倾斜角度，如有两个风机并联，则风量可以扩散到整个系统。为了使风机的效率最高，轴流风扇的最佳工作点在风机特性曲线的后1/3部分，即风量大，风压低的区间。根据实际情况，如果风量足够的话，也可以在前面的1/3部分，即风量小，风压高的区间，避免在中间的不稳定区；离心风机的最佳工作点在风机特性曲线的前1/3部分，即风压较高的区间；风机距离被冷却单板的距离最小要大于1倍的风机厚度；风机的出风口应避免正对设备正面人员操作的地方；冷却风机的功率不得大于整机设备功耗的10% 4.2.3 吹风与抽风选用原则当系统中热量分布不均匀，需要对专门区域进行集中冷却的情况，采用吹风方式，，出风口直接对准被冷却部分，风量集中，风压大；系统中为正压，灰尘等不易进入。缺点是风速不均匀，存在死区（低速区），根据进风的不同，还可能在局部回流区；进风流经风扇后，温度会有所升高。当系统中阻力较大且热量分布较均匀时，采用抽风方式，系统使用抽风不存在死区，风速均匀，能较均匀地流过被冷却表面；不利的是系统中为负压，在恶劣环境中灰尘易进入，风扇所处的环境温度较高，影响寿命。 4.2.4 风机串并联特性当系统中风压不够时，可采用风机串联的工作方式，以提高其工作压力。风机串联时，其风机特性曲线发生变化；风量上是每台风机的风量（略有增加），而风压则为相同风量下两台风机风压之和当风道特性曲线比较平坦，需增大风量时，可采用并联系统，当风机并联使用时，其风压比单个风机的风压稍有提高，而总的风量是各风机风量之和，并联系统的优点为是气流路径短，阻力损失小，气流分布比较均匀，但效率低。 4.2.5 风机转速控制降低系统噪声，风机的噪声与其转速有密切的关系，降低转速，噪声显著降低,风机的寿命是整个系统的薄弱环节之一，控制风机的转速可以延长风机寿命，提高系统的可靠性；控制风机的转速还可以节约能源，风机在低速运转时，可以降低能源的消耗，提高整机效率。转速与噪音、风压、风流量及功率的关系： N2 = N1 + 50 log10 (RPM2/RPM1)------------------噪音计算公式 P2 =P1 (RPM2/RPM1)2 -------------------------------风压计算公式 q2 = q1 (RPM2/RPM1)---------------------------------风流量计算公式 HP2 = HP1 (RPM2/RPM1)3 --------------------------风机功率计算公式例：某风机全速运转速度为4000RPM，噪音为40dB ，且全速运转时工作点为：(50CFM, 0.3IN.H2O)求半速运转时的噪音及工作点； N2 = N1 + 50 log10 (RPM2/RPM1)=40+50log10(1000/2000)=24.9dB P2 =P1 (RPM2/RPM1)2=0.3(1000/2000) 2=0.075 IN.H2O q2 = q1 (RPM2/RPM1) =50(1000/2000) =25CFM

风机选型原则

风机选型原则风机是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括通风机，鼓风机，风力发电机，其主要结构部件是叶轮、机壳、进风口、支架、电机、皮带轮、联轴器、消音器、传动件（轴承）等。今天我们所讲到的风机选型主要是指通风机的选型。下面大家跟小编一起来看一下吧。 1、根据场地的规模测算所需风量，然后根据场地的大小和所需风量来确定所需风机的规格与数量。 2、根据通风机输送气体的物理、化学性质的不同，选择不同用途的通风机。如输送有爆炸和易燃气体的应选防爆通风机;排尘或输送煤粉的应选择排尘或煤粉通风机;输送有腐蚀性气体的应选择防腐通风机;在高温场合下工作或输送高温气体的应选择高温通风机等。 3、所选择的通风机应考虑充分利用场地的原有设备，根据原来的设施设计，从而保证现场安装过程的顺利，更能够节省投资，保证通风机的安全正常工作。 4、再根据这些风机的用途、工艺要求及使用场合，选择风机的种类中国风机交易网、机型以及结构材质等以符合所需的工作条件，力求使风机的额定流量和额定压力，尽量接近工艺要求的流量和压力，从而使风机运行时使用工况点接近风机特性的高效区。 5、当根据各种方法确定了所需风机型号与数量之后，很有可能依然有两款以上的风机适用，这时我们通常选择效率较高、机号较小的一种，同时也要根据价格、制作工艺、安装便利程度和保修服务等因素充分考虑。 6、对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的通风机，且使其在最高效率点工作;还应根据通风系统产生的噪声和振动的传播方式，采取相应的消声和减振措施。通风机和电动机的减振措施，一般可采用减振基础，如弹簧减振器或橡胶减振器等。 7、风机选型还应该了解国内通风机的生产和产品质量情况，如生产的通风机品种、规格和各种产品的特殊用途，新产品的发展和推广情况等，充分考虑环保的要求，以便择优选用风机。 8、选择离心式通风机时，当其配用的电机功率小于或等于75KW时，微博威海网库-风机交易可不装设仅为启动用的阀门。当排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成过载。 9、如果选定的风机叶轮直径较原有风机的叶轮直径偏大很多时，为了利用原有电动机轴、轴承及支座等，必须对电动机启动时间、风机原有部件的强度及轴的临界转速等进行核算。 10、在安装通风机时，应尽量避免采用通风机并联或串联工作。当不可避免时，应选择同型号、同性能的通风机联合工作。当采用串联时，第一级通风机到微博威海网库-风机交易第二级通风机之间应有一定的管路联结。同样的，这一点也需要在选择通风机的时候就考虑进去。了解了以上十大原则之后，相信大家都能够选择出适合场所的风机，但是可能大家对于一些场所所需风量的测算依旧不清楚，下面小编就将风机风量以及风机静压之类的相关数据计算方法分享给大家。 1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。 2、指定状态：指风机特指的进气状况。其中包括当地大气压力或当地的海拔高

风机离心风机的常识与选型(各种压效率概念计算等)

风机离心风机的常识与选型（各种压效率概念计算等）风机类型离心风机分类与结构离心风机（后简称风机）是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；风洞风源和气垫船的充气和推进等。离心风机分类主要结构部件一些常识1、压力：离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有全压、动压、静压之分。性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、kPa、mH2O、mmH2O等。2、流量：单位时间内流过风机的气体容积的量,又称风量。常用Q来表示，常用单位是；m3/s、m3/min、m3/h。3、转速：风机转子旋转速度。常以n来表示，其单位用r/min。4、功率：驱动风机所需要的功率。常以N来表示，其单位用KW。关于全压、动压、静压1、气流在某一点或某一截面上的总压等于该点截面上的静压与动压之和。而风机的全压，则定义为风机出口截面上的全压

与进口截面上的全压之差，即： Pt =（Pst2 +ρ2 V2 2/ 2）-( Pst1 +ρ1 V12/2) Pst2 为风机出口静压，ρ2为风机出口密度，V2为风机出口速度 Pst1 为风机进口静压，ρ1为风机进口密度，V1为风机进口速度2、气体的动能所表征的压力称为动压，即：Pd=ρV2/23、气体的压力能所表征的压力称为静压，静压定义为全压与动压之差，即：Pst = Pt–Pd注：我们常说的机外余压指的是机组出风口处的静压和动压之和。如下图所表示管道内全压、静压和动压：静压(Pj)由于流体分子不规则运动而撞击于器壁，垂直作用在器壁上的压力叫静压，用Pj表示，单位用毫米水柱。计算时，以绝对真空为计算零点的静压称为绝对静压。以大气压力为零点的静压称为相对静压。空调中的空气静压均指相对静压。大于周围大气压的静压为正值，小于周围大气压时静压为负值。例如：风道上的静压力测点是从烟风道壁面上引出的，因此，仪表盘上的风压压力计指示的仅是静压。动压（Pd）流体在管道内或风道内流动时，由于速度所产生的压力称为动压或速度压头。动压值总是正的，用Pd表示，单位用毫米水柱。全压（Pq）是指某点上静压力和动压力的代数和，即：Pq=Pd+Pj；单位也是毫米水柱。全压=静压+动压

风机选型计算公式

风机选型计算公式-CAL-FENGHAI.-(YICAI)-Company One1

风机选型计算公式 1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。 2、指定状态：指风机特指的进气状况。其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。 3、风机流量及流量系数、流量：是指单位时间内流过风机进口处的气体容积。用Q表示，通常单位：m3/h或m3/min。、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/h D2：叶轮直径，m U2：叶轮外缘线速度，m/s（u2=πD2n/60） 4、风机全压及全压系数：、风机全压：风机出口截面上的总压与进口截面上的总压之差。用PtF表示，常用单位：Pa 、全压系数:ψt=KpPtF/ρU22 式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s 5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。常用单位：Pa 6、风机静压：风机的全压减去风机的动压，用Pj表示。常用单位：Pa 7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd） 8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m3 9、风机进口处气体的密度计算式：ρ=P/RT 式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。与气体的种类及气体的组成成份有关。 T：进口气体的开氏温度，K。与摄氏温度之间的关系：T=273+t 10、标准状态与指定状态主要参数间换算：、流量：ρQ=ρ0Q0 、全压：PtF/ρ= PtF0/ρ0 、内功率：Ni/ρ= Ni0/ρ0 注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。 11、风机比转速计算式： Ns= n Q01/2/(KpPtF0)3/4 式中：Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。n：风机主轴转速，r/min Q0：标准状态下风机进口处的流量，m3/s Kp: 压缩性修正系数PtF0: 标准状态下风机全压,Pa 12、压缩性修正系数的计算式： Kp=k/（k－1）×[（1+p/P）(k－1)/k－1]×(PtF/P)－1 式中:PtF:指定状态下风机进口处的绝对压力,Pa k:气体指数,对于空气,K= 13、风机叶轮直径计算式： D2=（27/n）×[KpPtF0/（2ρ0ψt ）]1/2 式中:D2:叶轮外缘直径,m n:主轴转速：r/min Kp：压缩性修正系数PtF0：标准状态下风机全压，单位：Pa ρ0：标准状态下风机进口处气体的密度：Kg/m3ψt：风机的全压系数 14、管网：是指与风机联接在一起的，气流流经的通风管道以及管道上所有附件的总称。 15、管网阻力的计算式：Rj=KQ2 式中: Rj:管网静阻力,Pa K:管网特性系数与管道长度、附件种类、多少等因素有关，确定其值的方法通常采用：计算法，类比法和实际测定法。

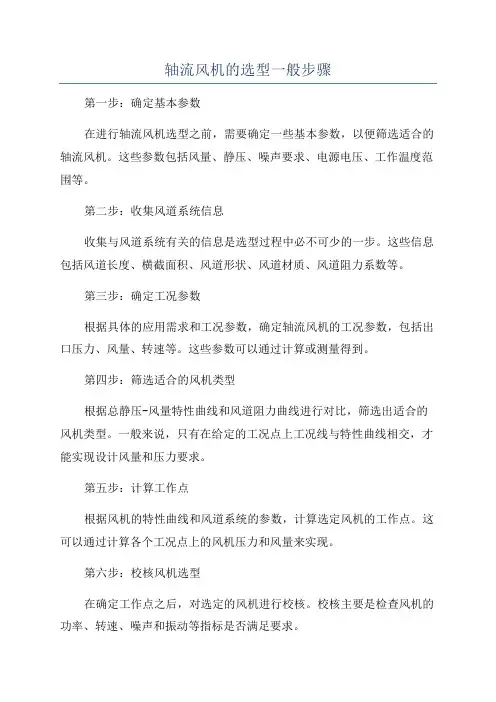

风机的选型一般步骤
