冷轧板常见缺陷

质量教育材料之一冷轧卷常见缺陷

缺

陷

名

称

缺陷特征产生原因表

面夹杂钢板(带)表面呈现点状，块状或线条状的非金

属夹杂物，沿轧制方向间断或连续分布，其颜

色为红棕色、深灰色或白色。严重时，钢板出

现孔洞、破裂、断带。

(1)炼钢时造渣不良，钢水粘度大，流动性差，渣

子不能上浮，钢中非金属夹杂物多。

(2)铸温低，沸腾不良，夹杂物未上浮。

3)连铸时，保护渣带^钢中。

(4)钢水罐、钢锭模或注管内的非金属材料未清扫

干净。

结疤钢带表面出现不规则的舌状”、鱼磷状”或条状

翘起的金属起层，有的与钢板本体相连结，有

的与钢板本体不相连，前面叫开口结疤，后者

叫闭口结疤，闭口结疤在轧制时易脱落，使板

面成为凹坑。

(1)炼钢方面锭模内壁清理不净，模壁掉肉．上注

时，钢腐飞溅，粘于模壁，发生氧化，铸温低，

有时中断注流，继续注钢时，形成翻皮下注锭，

保护渣加入不当时造成钢液飞溅。

(2)轧钢方面板坯表面残余结疤未清除干净，经轧

制后留在钢板上。

压

入氧化铁皮缺陷呈点状、条状或鱼鳞状的黑色斑点，分布

面积大小不等，压人的深浅不一。这类铁皮在

酸洗工序难以洗尽，当铁皮脱落时形成凹坑。

(1)板坯加热温度过高，时间过长炉内呈强氧化气

氛，炉生氧化铁皮轧制时压入。

(2)高压水压力不足，连轧前氧化铁皮未清除干

净。

(3)高压水喷咀堵塞，局部氧化铁皮未清除。

(4)集鳞管道打开组数不足，除鳞不干净。

欠酸洗带钢上下表面严重时整个板面呈现条片状、黑

灰色条斑，无光泽。

(1)热轧带钢各部分温度和冷却速度不同，即沿带

钢长度方向的头、中、尾以及沿宽度方面的边部

和中部的温度和冷却速度不同，使同带钢各部分

的铁皮结构和厚度不同，一般说，热轧带钢的头、

中部比尾部温度高30-50℃，因此，头部铁皮较

厚，尾部铁皮较薄，因而，在酸洗速度相同的情

况下，易产生局部未洗净。

(2)酸洗工艺不适当，如酸洗的浓度、温度偏低，

酸洗速度太快，酸洗时间不足，或亚铁浓度高未

及时补充酸液等。

(3)拉伸除鳞机拉伸系数不够，使铁皮未经充分破

碎、剥离、影响酸洗效果。

(4)带钢外形差，如镰月弯、浪形等，使机械除鳞

效果差，易造成局部欠酸洗。

粘结痕退火钢卷层间相互粘合在一起称为粘结，平整

后产生点状圆弧折痕是点粘沿轧制方向呈现

成排弧状折痕的是条状粘结严重的面粘结，平

整开卷被撕裂或出现孔洞成为废卷。

(1)轧钢卷取张力过大或张力波动，板形不好，造

成隆起，在层间压力增大部位产生粘结;

(2)带钢表面粗糙度太小;

(3)钢质太软，碳、硅含量少;

(4)热处理炉温过高或退火冷却速度过快。

(5)钢卷在装炉前碰撞受伤。

氧化色钢板厦钢带表面被氧化，其颜色由边部的深蓝

色逐步过渡到浅蓝色、棕色、淡黄色，统称氧

化色。

(1)退火时保护罩密封不严或漏气，导致钢卷氧

化。

(2)罩式炉退火工序，高温出炉(钢卷温度大干

110℃)，导致钢卷氧化。

3)保护气体露点过高或氢含量过低，加热前予吹

洗时间不足，炉内存在残氧，钢卷在氧化性气氛

中退火。

乳

化液斑经退火的钢板表面呈现不规则的或象小岛状

的黑色、褐色图形。

(1)在轧机出口处乳化液未除尽，加热时碳化，形

成斑点

(2)末机架出口吹扫压力小，吹不净

(3)穿带时风机未开，甩尾时风机关闭

(4)装炉后，予吹洗时间不足，加热时乳化液碳化

形成斑点。

划伤钢板表面呈现直而细、深浅不一的沟槽。平行

于轧向，连续或断续，疏密不一，无一定规律，

平整前划伤处较平滑，沟槽处颜色为灰黑色，

平整后划伤，有毛刺，呈金属亮色。

(1)酸洗、轧钢、平整、精整各机组与带钢相接触

的零件有尖锐棱角或硬物，产生相对运动。

(2)精整线的各种辊(夹送辊、压紧辊、导板等)不

运转或相对运动。

(3)开卷或卷取时，带钢速度变化或层间相对运

动。

折皱薄钢板表面呈现凹凸不平的皱折，多发生在小

于以下的薄板，皱纹边部成一定角度，严重折

皱成压褶。

(1)带钢跑偏，一边拉伸，另边产生褶皱。

(2)板形不良，有大边浪或中间浪，带钢过平整机，

矫直机或夹送辊时，有浪形处产生褶皱。

(3)矫直机调整不当，变形不均造成。

辊印钢板表面出现周期性的凹坑或凸包，严重的辊

印导致薄带钢轧穿。

轧制、平整、拉矫因工作辊粘辊、勒辊、硌辊、

掉肉、轧辊小掉皮、裂纹在带表面有规律地周期

性出现的缺陷。

压印薄钢板表面所呈现的一定深度的凹坑为压印，

有周期性，多少不一，缺陷处颜色较亮。

(1)生产过程中多种辅助辊(张力辊、压紧辊、夹

送辊、矫直辊等)粘上铁屑，污垢后造成。

(2)轧辊上粘有硬金属物(焊珠、金属屑等)或污

垢，轧制、平整、拉矫时，硬物或污物压在带钢

表面上，留下压痕

(3)铁屑、异物掉人钢卷内。

(4)

塔形钢卷外形缺陷，在钢卷的端面一圈比另一圈高

(或低)，连续不断，形如宝塔，多出现于钢卷

(1)卷取机对中装置失灵，带钢跑偏。

(2)带钢不平直，如镰月弯、拉窄等。

的内（外)圈部份。(3)板形不良，出现大边浪，使钢带超出光电管控

制极限。

(4)操作调整不当，卷筒收缩量小，推卷机推出钢

卷时．内圈拉出。

电解疤夹钳疤(印) 捆带印

螺旋纹锯齿边拉矫纹

缺口窄尺碱斑打绺折边

折印锈斑

孔洞隆起裂边卷取不齐

质检部2006-10-12

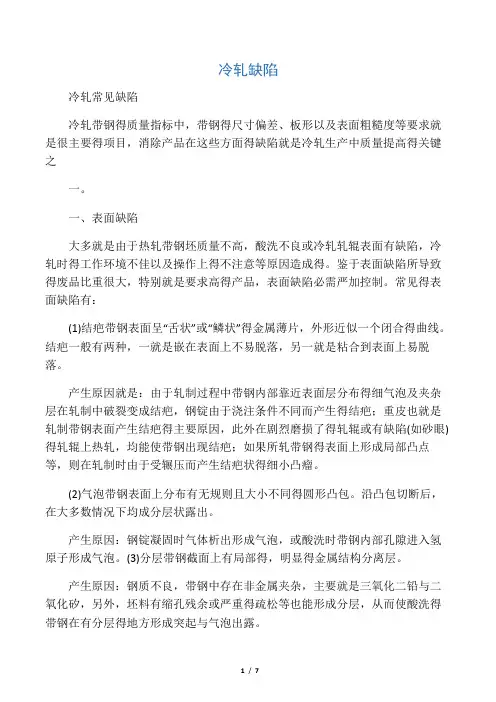

冷轧常见缺陷
