ZEMAX软件的优化函数构成以及优化函数算法的心得

ZEMAX软件的优化函数构成以及优化函数算法的心得
ZEMAX软件的优化函数构成以及优化函数算法的心得

各种光学自动软件最终都归结到优化函数结构和优化过程算法的问题。最近,本人在使用ZEMAX过程中,仔细分析了一下构成ZEMAX软件的优化函数构成以及优化过程算法,有些心得,留给入门的朋友们共享。一、 优化函数结构凡使用过SOD88软件(北京理工大学光电工程系开发)或者ZEMAX、CODEV的设计人员都知道,优化的参数包括以下几个种类:光学特性参数,例如焦距、入瞳距离、成像尺寸或者物高、物距,镜片间空气间距、镜片厚度等等;像质参数,例如畸变、场曲、彗差等等。ZEMAX将所有这些要求达到的目标都作为一个优化元附加一定的权重系数组成一个优化函数,并且通过改变结构参数使得这个优化函数趋向最小。数学表达式为:,其中 为各个优化元的权重系数, 为系统结构参数光学追迹出来的各个优化元,例如焦距、畸变、彗差等等, 为该优化元的目标值。优化过程有局部优化和全局优化两种。局部优化是指,通过改变系统结构参数的数值(半径、厚度、光学玻璃材料)计算出各个优化元的数值,然后构成整个优化函数的值的计算过程。该过程的思路是解决当前状态已经处于“U”型中的某个位置,迫使其落到“U”中间的最小位置。全局优化和局部优化不同的是,优化过程类似于一个搜索过程,这个搜索过程在结构参数限定的某个区域内进行优化,优化函数可能经历若干过波峰和波谷(多个极值之间)进行。由于采用的方法不同,构成了多种全局优化算法。全局优化能够避开某个局部极值寻找到更加优良的结构形式,使得光学设计距离完全自动化更进了一步。当然,目前的各种算法都还有一定局限性,例如搜索能力强度、计算复杂程度,由此影

响计算速度、计算资源需求量以及误差累计造成的准确度等等问题。但是不管怎么样,现有的几种光学设计软件基于现有的高度发达计算机水平、光学设计发展水平和数学优化算法等,已经能够很好的满足具有一定光学设计经验知识的设计者们。二、 ZEMAX的缺省优化函数结构入门的光学设计者通常知道在进行结构优化时选用default 缺省的优化函数,然后加入少量的优化目标例如焦距来进行优化分析,但是对于这个缺省结构怎么构成的常常缺乏深入分析,这在一定程度上限制了我们进一步充分利用软件优化能力的水平发挥。实际上,缺省函数的构成结构并不复杂,它和ZEMAX提供给设计人员的“Default Merit Function(缺省优化函数)”紧密相关。如下图所示。第一行中的“Optimization Function and Reference (优化函数和参数方式)”。他的主要思想是:从某个视场代表物点发出若干条光线,在像面上有一个分布形式,按照各个象差的定义进行象差数值计算。第一个框中有“RMS(方均根)”和“PTV(峰谷差)”,第二个框中有差值计算的各种依据:WaveFront(波前)、Spot Radius(像点尺寸)、Spot X(X方向度量尺寸)、Spot Y(Y方向度量尺寸)、Spot X+Y(X和Y方向平均度量尺寸)。第三个框中有“Cetriod(重 心点)”、“Chief Ray(主光线)”、“Mean(平均值)”。举例说明各自配合的含义,缺省状况一般是:峰谷值+波前+质心点,优化的目标是:通过重心的光线到达像面时的相位和其他光线该相位状态时所在的位置有一个位置差别,将这些位置差别减小到最少,即认为各种像差都可能趋近于零。从定义而言,这个组合适合于象差不是很大的场合,对于小象差

系统其优化能力非常明显。对于较大象差系统,采用“RMS + Spot Radius + Chief Ray”效果更为明显,后者以到达像面上的各条光线与主光线的差别来进行度量。 当然,这两种方法对于畸变的校正能力是有限的,因此对于畸变要求较高的系统需要加入畸变这个优化目标元进行优化校正。那么,优化所使用的光线如何获得呢?其实这些光线的分布形式也是从缺省函数中定义的,如左图:软件提供了两种分布形式,一种是“高斯积分”形式:将轴对称的入瞳面分为数个环和扇面,每一个扇面中选择中心光线作为代表进行计算,每一个视场的所选用的光线数目都是两者的乘积;后一种模式是“矩阵模式”,它对于轴对称的入瞳按照正方形进行各种密度的抽样,一般而言,矩阵模式因为具有去渐晕的能力,在实际的设计中可能更为贴近实际效果。不过由于设计人员的习惯性,一般采用传统的按照孔径直径进行选择的前种方法。通常,光线的数量越多,抽样越密,计算得精确度越高,这主要取决于设计人员的实际系统和计算机资源。以上的设置就构成了每一个视场对应点的优化结构,这些光线的具体分布与视场大小或者物面尺寸、入瞳直径或者相对孔径有关。显然,每一条光线的优化目标都是和所选择的参考光线的差别为零,因此在优化函数列表中可以看到“target 值”都为零。这样构成的结构在优化函数列表中占据了空间的绝大部分。总数目 = 视场数目 * 光谱数目 * 每点抽样光线数目(例如Rings * Arms)。 除此之外,通常实际的设计过程中由于工程实践需要对镜片的厚度以及边缘厚度、空气间距进行设置,这也作为一个优化元进入了优化函数。这就是MNCG、MNEA、

MNEG、MXCG、MXCA等,他们限制了镜片和空气的厚度。在设计人员没有进行自定义设置前,都可以在表格的空格处看到:缺省函数以及优化方式的说明。三、 究竟哪些优化元需要自定义从上面的分析中已经知道,缺省的优化函数大体上解决了两个问题:第一个是光线的集中性,即通过各种优化模式使得物点发出的各条光线集中到像点上;第二个是工程问题,为了工程实现而限定镜片的厚度、空气厚度以及边缘厚度等,便于保证像质情况下留有固定镜片位置的余量。由此可见光学性能参数大部分是没有作为优化目标元的。例如:焦距、入瞳或出瞳距离、渐晕系数等等。对于像质的目标,由于缺省情况下度量的角度不一样,设计者对某种象差严格有要求的具体设计系统,仍然需要自行设置。因为缺省的光线评价计算出来的是一个总量,这个总量中各个像差的具体分布可能有很大的差别,例如场曲和彗差。另外,对于畸变有严格要求的系统也需要进行限制。当然,有一个问题就会出现,相互有关联的两个象差作为目标元自行设置之后,会出现一定的冲突,也就是说不一定优化效果很明显甚至于设计结构恶化。这种情况下,需要设计人员干预进行。常见的问题,例如目镜设计中对于彗差和畸变的校正,就容易出现反复的情况。解决这个问题,不能单靠软件功能,而需要经验和一定的理论基础。ZEMAX优化函数结构浅探许正光各种光学自动软件最终都归结到优化函数结构和优化过程算法的问题。最近,本人在使用ZEMAX过程中,仔细分析了一下构成ZEMAX软件的优化函数构成以及优化过程算法,有些心得,留给入门的朋友们共享。一、 优化函数结构凡使用过SOD88软件(北

京理工大学光电工程系开发)或者ZEMAX、CODEV的设计人员都知道,优化的参数包括以下几个种类:光学特性参数,例如焦距、入瞳距离、成像尺寸或者物高、物距,镜片间空气间距、镜片厚度等等;像质参数,例如畸变、场曲、彗差等等。ZEMAX将所有这些要求达到的目标都作为一个优化元附加一定的权重系数组成一个优化函数,并且通过改变结构参数使得这个优化函数趋向最小。数学表达式为:,其中 为各个优化元的权重系数, 为系统结构参数光学追迹出来的各个优化元,例如焦距、畸变、彗差等等, 为该优化元的目标值。优化过程有局部优化和全局优化两种。局部优化是指,通过改变系统结构参数的数值(半径、厚度、光学玻璃材料)计算出各个优化元的数值,然后构成整个优化函数的值的计算过程。该过程的思路是解决当前状态已经处于“U”型中的某个位置,迫使其落到“U”中间的最小位置。全局优化和局部优化不同的是,优化过程类似于一个搜索过程,这个搜索过程在结构参数限定的某个区域内进行优化,优化函数可能经历若干过波峰和波谷(多个极值之间)进行。由于采用的方法不同,构成了多种全局优化算法。全局优化能够避开某个局部极值寻找到更加优良的结构形式,使得光学设计距离完全自动化更进了一步。当然,目前的各种算法都还有一定局限性,例如搜索能力强度、计算复杂程度,由此影响计算速度、计算资源需求量以及误差累计造成的准确度等等问题。但是不管怎么样,现有的几种光学设计软件基于现有的高度发达计算机水平、光学设计发展水平和数学优化算法等,已经能够很好的满足具有一定光学设计经验知识的设计者们。二、 ZEMAX的缺省

优化函数结构入门的光学设计者通常知道在进行结构优化时选用default缺省的优化函数,然后加入少量的优化目标例如焦距来进行优化分析,但是对于这个缺省结构怎么构成的常常缺乏深入分析,这在一定程度上限制了我们进一步充分利用软件优化能力的水平发挥。实际上,缺省函数的构成结构并不复杂,它和ZEMAX提供给设计人员的“Default Merit Function(缺省优化函数)”紧密相关。如下图所示。第一行中的“Optimization Function and Reference (优化函数和参数方式)”。他的主要思想是:从某个视场代表物点发出若干条光线,在像面上有一个分布形式,按照各个象差的定义进行象差数值计算。第一个框中有“RMS(方均根)”和“PTV(峰谷差)”,第二个框中有差值计算的各种依据:WaveFront(波前)、Spot Radius(像点尺寸)、Spot X(X方向度量尺寸)、Spot Y(Y方向度量尺寸)、Spot X+Y(X 和Y方向平均度量尺寸)。第三个框中有“Cetriod(重 心点)”、“Chief Ray(主光线)”、“Mean(平均值)”。举例说明各自配合的含义,缺省状况一般是:峰谷值+波前+质心点,优化的目标是:通过重心的光线到达像面时的相位和其他光线该相位状态时所在的位置有一个位置差别,将这些位置差别减小到最少,即认为各种像差都可能趋近于零。从定义而言,这个组合适合于象差不是很大的场合,对于小象差系统其优化能力非常明显。对于较大象差系统,采用“RMS + Spot Radius + Chief Ray”效果更为明显,后者以到达像面上的各条光线与主光线的差别来进行度量。 当然,这两种方法对于畸变的校正能力是有限的,因此对于畸变要求较高的系统需要加入畸变这个优化目

标元进行优化校正。那么,优化所使用的光线如何获得呢?其实这些光线的分布形式也是从缺省函数中定义的,如左图:软件提供了两种分布形式,一种是“高斯积分”形式:将轴对称的入瞳面分为数个环和扇面,每一个扇面中选择中心光线作为代表进行计算,每一个视场的所选用的光线数目都是两者的乘积;后一种模式是“矩阵模式”,它对于轴对称的入瞳按照正方形进行各种密度的抽样,一般而言,矩阵模式因为具有去渐晕的能力,在实际的设计中可能更为贴近实际效果。不过由于设计人员的习惯性,一般采用传统的按照孔径直径进行选择的前种方法。通常,光线的数量越多,抽样越密,计算得精确度越高,这主要取决于设计人员的实际系统和计算机资源。以上的设置就构成了每一个视场对应点的优化结构,这些光线的具体分布与视场大小或者物面尺寸、入瞳直径或者相对孔径有关。显然,每一条光线的优化目标都是和所选择的参考光线的差别为零,因此在优化函数列表中可以看到“target 值”都为零。这样构成的结构在优化函数列表中占据了空间的绝大部分。总数目 = 视场数目 * 光谱数目 * 每点抽样光线数目(例如Rings * Arms)。 除此之外,通常实际的设计过程中由于工程实践需要对镜片的厚度以及边缘厚度、空气间距进行设置,这也作为一个优化元进入了优化函数。这就是MNCG、MNEA、MNEG、MXCG、MXCA等,他们限制了镜片和空气的厚度。在设计人员没有进行自定义设置前,都可以在表格的空格处看到:缺省函数以及优化方式的说明。三、 究竟哪些优化元需要自定义从上面的分析中已经知道,缺省的优化函数大体上解决了两个问题:第一个是光线的

集中性,即通过各种优化模式使得物点发出的各条光线集中到像点上;第二个是工程问题,为了工程实现而限定镜片的厚度、空气厚度以及边缘厚度等,便于保证像质情况下留有固定镜片位置的余量。由此可见光学性能参数大部分是没有作为优化目标元的。例如:焦距、入瞳或出瞳距离、渐晕系数等等。对于像质的目标,由于缺省情况下度量的角度不一样,设计者对某种象差严格有要求的具体设计系统,仍然需要自行设置。因为缺省的光线评价计算出来的是一个总量,这个总量中各个像差的具体分布可能有很大的差别,例如场曲和彗差。另外,对于畸变有严格要求的系统也需要进行限制。当然,有一个问题就会出现,相互有关联的两个象差作为目标元自行设置之后,会出现一定的冲突,也就是说不一定优化效果很明显甚至于设计结构恶化。这种情况下,需要设计人员干预进行。常见的问题,例如目镜设计中对于彗差和畸变的校正,就容易出现反复的情况。解决这个问题,不能单靠软件功能,而需要经验和一定的理论基础。ZEMAX优化函数结构浅探许正光各种光学自动软件最终都归结到优化函数结构和优化过程算法的问题。最近,本人在使用ZEMAX过程中,仔细分析了一下构成ZEMAX软件的优化函数构成以及优化过程算法,有些心得,留给入门的朋友们共享。一、 优化函数结构凡使用过SOD88软件(北京理工大学光电工程系开发)或者ZEMAX、CODEV的设计人员都知道,优化的参数包括以下几个种类:光学特性参数,例如焦距、入瞳距离、成像尺寸或者物高、物距,镜片间空气间距、镜片厚度等等;像质参数,例如畸变、场曲、彗差等等。ZEMAX将所有这些要求达到的目标

都作为一个优化元附加一定的权重系数组成一个优化函数,并且通过改变结构参数使得这个优化函数趋向最小。数学表达式为:,其中 为各个优化元的权重系数, 为系统结构参数光学追迹出来的各个优化元,例如焦距、畸变、彗差等等, 为该优化元的目标值。优化过程有局部优化和全局优化两种。局部优化是指,通过改变系统结构参数的数值(半径、厚度、光学玻璃材料)计算出各个优化元的数值,然后构成整个优化函数的值的计算过程。该过程的思路是解决当前状态已经处于“U”型中的某个位置,迫使其落到“U”中间的最小位置。全局优化和局部优化不同的是,优化过程类似于一个搜索过程,这个搜索过程在结构参数限定的某个区域内进行优化,优化函数可能经历若干过波峰和波谷(多个极值之间)进行。由于采用的方法不同,构成了多种全局优化算法。全局优化能够避开某个局部极值寻找到更加优良的结构形式,使得光学设计距离完全自动化更进了一步。当然,目前的各种算法都还有一定局限性,例如搜索能力强度、计算复杂程度,由此影响计算速度、计算资源需求量以及误差累计造成的准确度等等问题。但是不管怎么样,现有的几种光学设计软件基于现有的高度发达计算机水平、光学设计发展水平和数学优化算法等,已经能够很好的满足具有一定光学设计经验知识的设计者们。二、 ZEMAX的缺省优化函数结构入门的光学设计者通常知道在进行结构优化时选用default缺省的优化函数,然后加入少量的优化目标例如焦距来进行优化分析,但是对于这个缺省结构怎么构成的常常缺乏深入分析,这在一定程度上限制了我们进一步充分利用软件优化能力的水平发挥。

实际上,缺省函数的构成结构并不复杂,它和ZEMAX提供给设计人员的“Default Merit Function(缺省优化函数)”紧密相关。如下图所示。第一行中的“Optimization Function and Reference (优化函数和参数方式)”。他的主要思想是:从某个视场代表物点发出若干条光线,在像面上有一个分布形式,按照各个象差的定义进行象差数值计算。第一个框中有“RMS(方均根)”和“PTV(峰谷差)”,第二个框中有差值计算的各种依据:WaveFront(波前)、Spot Radius(像点尺寸)、Spot X(X方向度量尺寸)、Spot Y(Y方向度量尺寸)、Spot X+Y(X 和Y方向平均度量尺寸)。第三个框中有“Cetriod(重 心点)”、“Chief Ray(主光线)”、“Mean(平均值)”。举例说明各自配合的含义,缺省状况一般是:峰谷值+波前+质心点,优化的目标是:通过重心的光线到达像面时的相位和其他光线该相位状态时所在的位置有一个位置差别,将这些位置差别减小到最少,即认为各种像差都可能趋近于零。从定义而言,这个组合适合于象差不是很大的场合,对于小象差系统其优化能力非常明显。对于较大象差系统,采用“RMS + Spot Radius + Chief Ray”效果更为明显,后者以到达像面上的各条光线与主光线的差别来进行度量。 当然,这两种方法对于畸变的校正能力是有限的,因此对于畸变要求较高的系统需要加入畸变这个优化目标元进行优化校正。那么,优化所使用的光线如何获得呢?其实这些光线的分布形式也是从缺省函数中定义的,如左图:软件提供了两种分布形式,一种是“高斯积分”形式:将轴对称的入瞳面分为数个环和扇面,每一个扇面中选择中心光线作为代表进行计算,每一个视场

的所选用的光线数目都是两者的乘积;后一种模式是“矩阵模式”,它对于轴对称的入瞳按照正方形进行各种密度的抽样,一般而言,矩阵模式因为具有去渐晕的能力,在实际的设计中可能更为贴近实际效果。不过由于设计人员的习惯性,一般采用传统的按照孔径直径进行选择的前种方法。通常,光线的数量越多,抽样越密,计算得精确度越高,这主要取决于设计人员的实际系统和计算机资源。以上的设置就构成了每一个视场对应点的优化结构,这些光线的具体分布与视场大小或者物面尺寸、入瞳直径或者相对孔径有关。显然,每一条光线的优化目标都是和所选择的参考光线的差别为零,因此在优化函数列表中可以看到“target 值”都为零。这样构成的结构在优化函数列表中占据了空间的绝大部分。总数目 = 视场数目 * 光谱数目 * 每点抽样光线数目(例如Rings * Arms)。 除此之外,通常实际的设计过程中由于工程实践需要对镜片的厚度以及边缘厚度、空气间距进行设置,这也作为一个优化元进入了优化函数。这就是MNCG、MNEA、MNEG、MXCG、MXCA等,他们限制了镜片和空气的厚度。在设计人员没有进行自定义设置前,都可以在表格的空格处看到:缺省函数以及优化方式的说明。三、 究竟哪些优化元需要自定义从上面的分析中已经知道,缺省的优化函数大体上解决了两个问题:第一个是光线的集中性,即通过各种优化模式使得物点发出的各条光线集中到像点上;第二个是工程问题,为了工程实现而限定镜片的厚度、空气厚度以及边缘厚度等,便于保证像质情况下留有固定镜片位置的余量。由此可见光学性能参数大部分是没有作为优化目标元的。例如:焦距、

入瞳或出瞳距离、渐晕系数等等。对于像质的目标,由于缺省情况下度量的角度不一样,设计者对某种象差严格有要求的具体设计系统,仍然需要自行设置。因为缺省的光线评价计算出来的是一个总量,这个总量中各个像差的具体分布可能有很大的差别,例如场曲和彗差。另外,对于畸变有严格要求的系统也需要进行限制。当然,有一个问题就会出现,相互有关联的两个象差作为目标元自行设置之后,会出现一定的冲突,也就是说不一定优化效果很明显甚至于设计结构恶化。这种情况下,需要设计人员干预进行。常见的问题,例如目镜设计中对于彗差和畸变的校正,就容易出现反复的情况。解决这个问题,不能单靠软件功能,而需要经验和一定的理论基础。

ZEMAX优化操作数

ZEMAX优化操作数 ZEMAX Merit Function,是在网上下下来的一个word文档,觉得蛮好的,一般用到的好像就是EFFL。呵呵,这个收集下,以后有用。 一阶光学性能 1. EFFL 透镜单元的有效焦距 2. AXCL 透镜单元的轴向色差 3. LACL 透镜单元的垂轴色差 4. PIMH 规定波长的近轴像高 5. PMAG 近轴放大率 6. AMAG 角放大率 7. ENPP 透镜单元入瞳位置 8. EXPP透镜单元出瞳位置 9. PETZ 透镜单元的PETZVAL半径 10. PETC反向透镜单元的PETZVAL半径 11. LINV 透镜单元的拉格朗日不变量 12. WFNO 像空间F/# 13. POWR 指定表面的权重 14. EPDI 透镜单元的入瞳直径

15. ISFN 像空间F/# (近轴) 16. OBSN 物空间数值孔径 17. EFLX “X”向有效焦距 18. EFLY “Y”向有效焦距 19. SFNO 弧矢有效F/# 像差 1. SPHA 在规定面出的波球差分布(0则计算全局) 2. COMA 透过面慧差(3阶近轴) 3. ASTI 透过面像散(3阶近轴) 4. FCUR透过面场曲(3阶近轴) 5. DIST透过面波畸变(3阶近轴) 6. DIMX 畸变最大值 7. AXCL 轴像色差(近轴) 8. LACL 垂轴色差 9. TRAR 径像像对于主光线的横向像差 10. TRAX “X”向横向色差 11. TRAY “Y”向横向色差

12. TRAI 规定面上的径像横向像差 13. TRAC径像像对于质心的横向像差 14. OPDC 主光线光程差 15. OPDX 衍射面心光程差 16. PETZ 透镜单元的PETZVAL半径 17. PETC反向透镜单元的PETZVAL半径 18. RSCH 主光线的RMS光斑尺寸 19. RSCE 类RSCH 20. RWCH主光线的RMS波前偏差 21. RWCE衍射面心的RMS波前偏差 22. ANAR像差测试 23. ZERN Zernike系数 24. RSRE 几何像点的RMS点尺寸(质心参考) 25. RSRH 类同RSRE(主光线参考) 26. RWRE类同RSRE(波前偏差) 27. TRAD “X”像TRAR比较 28. TRAE “Y”像TRAR比较 29. TRCX 像面子午像差”X”向(质心基准)

五种最优化方法

五种最优化方法 1.最优化方法概述 1.1最优化问题的分类 1)无约束和有约束条件; 2)确定性和随机性最优问题(变量是否确定); 3)线性优化与非线性优化(目标函数和约束条件是否线性); 4)静态规划和动态规划(解是否随时间变化)。 1.2最优化问题的一般形式(有约束条件): 式中f(X)称为目标函数(或求它的极小,或求它的极大),si(X)称为不等式约束,hj(X)称为等式约束。化过程就是优选X,使目标函数达到最优值。 2.牛顿法 2.1简介 1)解决的是无约束非线性规划问题; 2)是求解函数极值的一种方法; 3)是一种函数逼近法。 2.2原理和步骤

3.最速下降法(梯度法) 3.1最速下降法简介 1)解决的是无约束非线性规划问题; 2)是求解函数极值的一种方法; 3)沿函数在该点处目标函数下降最快的方向作为搜索方向; 3.2最速下降法算法原理和步骤

4.模式搜索法(步长加速法) 4.1简介 1)解决的是无约束非线性规划问题; 2)不需要求目标函数的导数,所以在解决不可导的函数或者求导异常麻烦的函数的优化问题时非常有效。 3)模式搜索法每一次迭代都是交替进行轴向移动和模式移动。轴向移动的目的是探测有利的下降方向,而模式移动的目的则是沿着有利方向加速移动。 4.2模式搜索法步骤

5.评价函数法 5.1简介 评价函数法是求解多目标优化问题中的一种主要方法。在许多实际问题中,衡量一个方案的好坏标准往往不止一个,多目标最优化的数学描述如下:min (f_1(x),f_2(x),...,f_k(x)) s.t. g(x)<=0 传统的多目标优化方法本质是将多目标优化中的各分目标函数,经处理或数学变换,转变成一个单目标函数,然后采用单目标优化技术求解。常用的方法有“线性加权和法”、“极大极小法”、“理想点法”。选取其中一种线性加权求合法介绍。 5.2线性加权求合法 6.遗传算法 智能优化方法是通过计算机学习和存贮大量的输入-输出模式映射关系,进

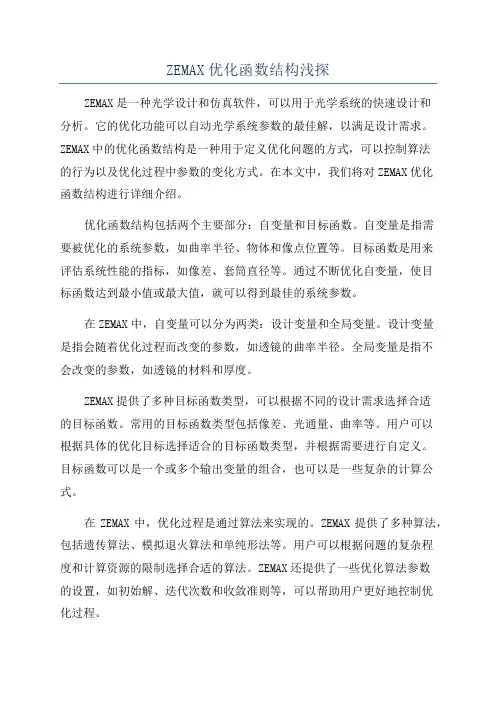

ZEMAX优化函数结构浅探
