铸造的分类
压铸缺陷英文
磕碰:knocked wounded 划伤: scratch 变形:bending warping 拉伤：drags 龟裂：turtle cracks，network cracks 夹杂：inclusions 锈蚀，发霉：rust，corrosion 裂纹：cracks 气泡：blisters 气孔：gas porosity 油污：stained casting 夹层：laminations 成形不良：non-fills 零件外观不允许有明显压铸缺陷如冷隔、发黑 拉伤、起皮、水纹、粘料、切伤、滑块凸起 cold shut,black surface,drag mark,stripping,wave,sticky material,trimming wound and raised slider are not allowed on parts ? A . 尺寸，形状缺陷 ?铸造缺陷 casting defects ?尺寸超差 improper shrinkage allowance ?尺寸不合格 wrong size ?模样错误 excess rapping of pattern, deformed pattern, ?壁厚不均 different thickness ?铸型下垂 mold sag ?错型 mold shift, shift, miss-match, cross-joint ?舂移 ram off, ram away ?塌型 mold drop, drop off, drop out, drop sticker 上型下沉，沉芯 sag( 上型和型芯下垂导致壁厚减小） ?飞翅 fins, joint flash ?翘曲 warp age, buckling, warping, camber ?铸件变形 warped casting ?挤箱 push up, cramp-off ?型裂 broken mold, cracked ?掉砂 crush of mold, crush ?变形 deformation, casting distortion, warped casting ? B. 缩孔（由凝固收缩引起 ) ?缩孔 shrinkage, shrinkaged cavity ?内部缩孔 internal shrinkage, dispersed shrinkage, blind shrinkage
铸造专业英文词汇
Abating退火 Abrasion磨损 Abrasive paper砂纸 Abrasive wheel 砂轮 Accessory 附件，活块 Acicular ferrite针状铁素体 Acid refractory酸性耐火材料 Acid-proof cast iron / acid-resistance casting/ acid resisting cast iron耐酸铸件 Acid slay酸性渣 Active clay有效粘土 AFS fineness美国铸造学会型砂粒度 Agitator 搅拌机（型砂试验） Agitation 搅拌 Air blower鼓风机 Air drain 出气口（浇注系统） Air pollution control大气污染控制 Air tightness气密性 Air vent 出气孔 Allowance 余量，津贴，补助，宽容 Alloying agent 合金元素 Alloying component 合金成分 Anti-rust防锈 Argon氩气 Atomization雾化，喷雾 Atomizer test雾化试验（检验金属表面油脂）Attack侵蚀 Attack polishing method侵蚀抛光法Automatic charging 自动加料 Automatic de-sprueing自动切除冒口Automatic molding自动造型 Automatic pouring device自动浇注装置Automatic sand plant自动化砂处理装置Baked core干砂芯 Balance天平/余额 Ball feeder球状冒口 Ball hardness布氏硬度 Ball hardness testing machine布氏硬度机Ball mill球磨机 Band/belt conveyer皮带输送机 Band/belt elevator皮带斗式提升机 Bar bend test试棒抗弯试验 Base 底，基础 Base line 基线 Base plate底板 Base sand原砂Basic碱性的，基本的 Batch mill / batch sand mixer混砂机Beader pearlite珠光体 Bed charge/coke底焦 Belt grinder带式磨光机 Bending strength抗弯强度Bentonite膨润土 Binder粘结剂 Bituminous coal dust/black dust煤粉Black short冷脆 Black skin黑皮，铸皮 Blank毛胚，下料 Blast鼓风，送风 Blast capacity风量 Blast fan 离心式鼓风机 Blast hole风口 Blast intensity鼓风强度 Blast pressure gage风压表 Blast regulator风量调节器 Blast volume风量 Bleed缺肉，台箱跑火 Blender混砂机，搅拌机 Blind feeder/head暗冒口 Blind roaster马弗炉 Blind scab起痂 Blister皮下气泡 Blow down停炉 Boiling point沸点 Bond 粘结剂，合同 Bond clay造型粘土 Bond strength粘结强度 Bottom door炉底们 Bottom drop 打炉 Breaking-in 带肉 Brinell hardness布氏硬度Brittleness脆性 Brittle fracture脆性断口，脆性断裂B type graphite B型石墨 Buffing 抛光 Buffing machine抛光机 Bunker料斗 CE carbon equivalent 碳当量Carbide 碳化物 carbon dioxide二氧化碳 carbon monoxide一氧化碳 carbon pick-up增碳 carburetter 增碳剂，汽化器
铸件常见缺陷和处理
铸件常见缺陷、修补及检验 一、常见缺陷 1.缺陷的分类 铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格五大类。(注：主要介绍铸钢件容易造成裂纹的缺陷) 1.1孔眼类缺陷 孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。 1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。 铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色为白色或带一层旧暗色。(如照片) 气孔 照片1 产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型或泥芯透气性差等。 1.1.2缩孔 缩孔别名缩眼，由收缩造成的孔洞。
缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。 产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。浇注温度过高浇注速度过快等。 1.1.3缩松 缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。 缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。(如照片2) 缩松 照片2 产生的原因同以上缩孔。
1.1.4渣眼 渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。 渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。(如照片3) 渣眼 照片3 产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。 1.1.5砂眼 砂眼是夹着砂子的砂眼。 砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。 产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。 1.1.6铁豆
铸造的种类与优缺点简介[整理]
铸造的种类与优缺点简介[整理] 铸造的种类与优缺点简介:铸造是将通过熔炼的金属液体浇注入铸型内，经冷却凝固获得所需形状和性能的零件的制作过程。铸造是常用的制造方法，优点是:制造成本低，工艺灵活性大，可以获得复杂形状和大型的铸件，在机械制造中占有很大的比重，如机床占60,80%，汽车占25%，拖拉机占50,60%。 种类:铸造工艺可分为重力铸造、压力铸造和砂型铸造。铸造方法常用的是砂型铸造，其次是特种铸造方法，如:金属型铸造、熔模铸造、石膏型铸造等。而砂型铸造又可以分为粘土砂型铸造、有机粘结剂砂型铸造、树脂自硬砂型铸造、消失模铸造等等。 重力铸造:重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等;窄义的重力铸造专指金属型浇铸。 压力铸造:压力铸造是指金属液在其他外力(不含重力)的作用下注入铸型的工艺。广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等;窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。 砂型铸造:砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。砂型铸造用的模具，以前多用木材制作，通称木模。木模缺点是易变形、易损坏;除单件生产的砂型铸件外，可以使用尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。此外，砂型比金属型耐火度更高，因而如铜
铸造(铸铁)缺陷种类
铸造（铸铁）缺陷种类 铸铁件生产过程中会产生各种铸造缺陷，其典型种类有：裂纹、缩孔、缩松、气孔及夹渣。 ——裂纹 铸铁件冷裂纹的外形呈连续的直线状或圆滑曲线，而且常常是穿过晶粒而不是沿晶界断裂。冷裂纹断口干净，具有金属光泽或呈轻微的氧化色。冷裂纹是铸铁件已处于较低温度下在弹性状态时，铸造应力超过铸铁的强度极限而产生的。冷裂纹往往出现在铸铁件受拉伸的部位，特别是有应力集中的地方。 ——缩松 球墨铸铁与灰铸铁相比，因它倾向于“糊状凝固方式”，因而在铸件断面上有较宽的凝固区域，形成坚固外壳的时间较长；相当一部分石墨球是在奥氏体外壳包围下成长，石墨成长时的膨胀力很容易通过奥氏体壳的接触而传递到铸件外壳，从而表现出远比灰铸铁要大的共晶石墨化膨胀力；由于球化处理时加入了镁和稀土元素，增加了铸铁的白口化倾向；同时其共晶团的尺寸比灰铸铁细小得多，所以共晶团之间细小的间隙很难得到铁液的充分补缩。上述这些特点，在生产实际中使球墨铸铁件常常表现出有较大的外形尺寸胀大以及产生缩松的倾向。 ——气孔 铸铁件中存在两类气孔：一类是析出性气孔，另一类是反应性气孔。 铸铁件在凝固过程中，由于温度降低，溶解的气体处于饱和状态，气体以气泡形态逐渐向铁液表面扩散，最终脱离吸附状态，但在实际生产条件下，铁液在铸型内降温较快，气泡上浮困难，或铸件表面已凝固，气泡来不及排除而造成气孔。这一类气孔称为析出性气孔。析出性气孔一般在铸件最后凝固处，冒口附近较多。 铁液与铸型之间或铁液内部发生化学反应所产生的气孔称为反应性气孔，它们常分布在铸铁件表面皮下1-3mm处，所以通称皮下气孔。 ——非金属夹杂物 铸铁在熔炼和铸造过程中，各种金属元素与非金属元素发生化学反应而产生各种化合物，以及铁液与外界物质，如金属炉料表面的砂粒、锈蚀、炉衬、浇包衬等接触后发生的相
铸造模具种类大全
铸造模具种类大全 为了让模具的成型加工工艺以及使用对象得到表现，刘氏模具进行了综合的分类，将铸造模具分为这几类： 1、冲压模具：又被称为冲模：冲压模具在冷冲压加工中，将材料进行加工，得到零件的工艺装备。这个类型的模具主要包括冲裁模、弯曲模具、拉深模具、单工序模具、复合冲模、级进冲模以及汽车覆盖件冲模、组合冲模、电机硅钢片冲模。 2、塑料成型模具：由于塑料在生活中的广泛应用，塑料成型也是工业领域十分常见的一种加工材料。所以为了加工塑料，在模具中，就有了塑料成型的模具：压塑模具、挤塑模具、注射模具、热固性塑料注射模具、挤出成形模具发泡成形模具、低刀具工具泡注射成形模具以及吹塑成形模具都属于塑料成型模具。 3、压铸模：铸件是生产加工中比较常见的零部件种类之一，压铸的模具主要有热室压铸机用压铸模、卧式冷室压铸机用、立式冷室压铸机用压铸模、全立式压铸机用压铸模、有色金属压铸、黑色金属压铸模。 4、锻造成形模具：锻造与铸造一样，都是生产零、部件最常用的加工工艺，锻造模具主要有：模锻和大型压力机用锻模、螺旋压力机用锻模、平锻机锻模、辊锻模等，同时，紧固件冷镦模、挤压模具、拉丝模具、液态锻造用模具等都也同样属于锻造模具。 5、铸造用金属模具：这种类型的模具与压铸模具有一定类似的地方，不过它更专注铸造，各种金属零件铸造时采用的金属模型。 6 、粉末冶金模具成型模：粉末冶金模具成型模较为复杂，主要有：手动模、机动模、套类单向、双向压模、套类浮动压模、整形模。而这几种类型中，还有下属的分类，其中，例如手动模就还包括：径向整形模、带外台阶套类全整形模、带球面件整形模等。 7 、玻璃制品模具：玻璃制品用的模具，主要是根据加工形式进行分类，例如：吹——吹法和压——吹法，前者是成形瓶罐模具，后者是成形瓶罐模具，玻璃器皿用模具等。 8 、橡胶成型模具：这时加工橡胶的模具，主要有压胶模、挤胶模、注射模。 9 、陶瓷模具：各种陶瓷器皿等制品用的成形金属模具。 10 、经济模具（简易模具）：这也是一些小企业常用的加工模具，因为其具有经济性，所以深受大家欢迎。这种类型的模具主要有：低熔点合金成形模具、薄板冲模、叠层冲模、硅橡胶模、环氧树脂模、陶瓷型精铸模等。
铝合金铸造常见缺陷与对策
铝铸件常见缺陷及整改办法 铝铸件常见缺陷及整改办法 1、欠铸（浇不足、轮廓不清、边角残缺）： 形成原因： （1）铝液流动性不强，液中含气量高，氧化皮较多。 （2）浇铸系统不良原因。内浇口截面太小。 （3）排气条件不良原因。排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。 防止办法： （1）提高铝液流动性，尤其是精炼和扒渣。适当提高浇温和模温。提高浇铸速度。改进铸件结构，调整厚度余量，设辅助筋通道等。 （2）增大内浇口截面积。 （3）改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。使涂料薄而均匀，并待干燥后再合模。 2、裂纹： 特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。 形成原因： （1）铸件结构欠合理，收缩受阻铸造圆角太小。 （2）顶出装置发生偏斜，受力不匀。 （3）模温过低或过高，严重拉伤而开裂。 （4）合金中有害元素超标，伸长率下降。 防止方法： （1）改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。（2）修正模具。 （3）调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。 （4）控制好铝涂成份，成其是有害元素成份。 3、冷隔： 特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。 形成原因： （1）液流流动性差。 （2）液流分股填充融合不良或流程太长。 （3）填充温充太低或排气不良。 （4）充型压力不足。 防止方法：
（1）适当提高铝液温度和模具温度，检查调整合金成份。 （2）使充填充分，合理布置溢流槽。 （3）提高浇铸速度，改善排气。 （4）增大充型压力。 4、凹陷： 特征：在平滑表面上出现的凹陷部分。 形成原因： （1）铸件结构不合理，在局部厚实部位产生热节。 （2）合金收缩率大。 （3）浇口截面积太小。 （4）模温太高。 防止方法： （1）改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。（2）减小合金收缩率。 （3）适当增大内浇口截面面积。 （4）降低铝液温度和模具温度，采用温控和冷却装置，改善模具热平衡条件，改善模具排气条件，使用发气量少的涂料。 5、气泡 特征：铸件表皮下，聚集气体鼓胀所形成的泡。 形成原因： （1）模具温度太高。 （2）充型速度太快，金属液流卷入气体。 （3）涂料发气量大，用量多，浇铸前未挥发完毕，气体被包在铸件表层。 （4）排气不畅。 （5）开模过早。 （6）铝液温度高。 防止方法： （1）冷却模具至工作温度。 （2）降低充型速度，避免涡流包气。 （3）选用发气量小的涂料，用量薄而均匀，彻底挥发后合模。 （4）清理和增设排气槽。 （5）修正开模时间。 （6）修正熔炼工艺。 6、气孔（气、渣孔） 特征：卷入铸件内部的气体所形成的形状规则，表面较光滑的孔洞。 形成原因：
铸造分类
大类：铸件生产企业 铸铁件（灰铸铁件球墨铸铁件蠕墨铸铁特种铸铁件） 铸钢件（普通碳钢件不锈钢铸件耐磨铸钢件耐热铸钢件工具钢镍基合金钢其他铸钢件） 铝合金铸件 铜合金铸件 镁合金铸件 锌合金铸件 钛合金铸件 大类：铸造设备 熔炼设备（冲天炉中频电炉电弧炉工频炉坩埚炉炉外精炼装置保温炉） 熔炼辅助设备（扒渣机除气设备燃烧器铁水处理系统中间包稳流器） 浇注设备（浇包浇注机） 造型设备（造型工具垂直造型机水平造型机离心铸造设备低压设备高压设备倾转铸造设备模板更换装置砂芯安放装置制壳设备） 制芯设备（冷芯机热芯机壳芯机） 砂处理设备（混砂机落砂机冷却器筛砂机砂输送系统砂再生系统） 清理设备 (浇冒口分离器抛丸机砂轮机) 除尘设备 (布袋除尘器滤筒除尘器其他除尘器) 转运设备（叉车加料设备台车行车周转箱） 其他设备（干燥设备机器人气力输送设备涂料喷枪） 大类：铸造原材料 废钢 生铁 铁合金 大类：铸造辅助材料 耐火材料（耐火砖不定性耐火料坩埚胶泥陶瓷纤维除渣剂水口塞棒覆盖剂保护渣） 清理材料（钢丸钢砂砂轮片） 熔炼辅助材料（孕育剂球化剂蠕化剂形核剂助熔剂增碳剂热电偶脱氧剂脱硫剂引流剂） 造型辅助材料（保温冒口陶瓷管脱模剂覆盖剂过滤材料芯撑涂料通气绳封箱膏型芯修补膏粘芯胶） 砂系统材料（石英砂覆膜砂铬铁矿砂锆英砂煤粉粘土淀粉氧化铁粉树脂水玻璃刚玉砂镁砂固化剂耐火熟料石灰石砂橄榄石砂钛铁矿砂碳质砂油类粘结剂混配土钛渣砂铬渣砂钒渣砂水泥） 其他材料（滤袋） 大类：铸造检测设备 炉前检测设备（温度检测称重设备光谱仪碳硅分析仪碳硫分析仪） 型砂性能检测（波美度检测发气量检测含泥量检测挥发分检测紧实率检测粒度检测破碎指数强度检测热湿拉强度检测水分检测湿压强度透气性检测型砂硬度检测显微检测有效膨润土含量灼减量检测粘度检测）
铸造缺陷中英文对照
A .尺寸，形状缺陷 铸造缺陷casting defects 尺寸超差impropershrinkage allowance 尺寸不合格wrong size 模样错误excess rappingof pattern, deformed pattern, pattern error 壁厚不均differentthickness 铸型下垂mold sag 错型mold shift,shift, miss-match, cross-joint 舂移ram off, ramaway 塌型mold drop,drop off, drop out, drop sticker 上型下沉，沉芯sag( 上型和型芯下垂导致壁厚减小） 飞翅fins, joint flash 翘曲warp age,buckling, warping, camber 铸件变形warped casting 挤箱push up,cramp-off 型裂broken mold,cracked 掉砂crush ofmold, crush 变形deformation,casting distortion, warped casting B.缩孔（由凝固收缩引起) 缩孔shrinkage,shrinkaged cavity 内部缩孔internalshrinkage, dispersed shrinkage, blind shrinkage
敞露缩孔open shrinkage,external shrinkages, sink marks, depression 缩松porosity, shrinkage porosity,leakers, micro shrinkage, disperded shrinkage 缩陷sink marks,draw, suck-in 芯面缩孔core shrinkage 内角缩孔cornershrinkage, fillet shrinkage 出汗孔extruded bead,exudation 线状缩孔fissure likeshrinkage C.气体缺陷（由气体引起的孔） 气孔blowholes,gas hole, blow 针孔pinholes 裂纹状缺陷，线状缺陷fissure defects D.裂纹 裂纹crack 缩裂shrinkage crack 季裂seasoncracking, season crack 应力热裂hot cracking,hot tearing, hot tear 淬火裂纹quench crack,quenching crack 应力冷裂cold cracking,breakage, cold tearing, cold tear 龟裂crack 激冷层裂纹，白裂chill crack
挤压铸造工艺原理特点分类
第9章挤压铸造概述 挤压铸造，简称挤铸，也称“液态模锻”或“液锻”。其原理是对进入挤 压铸型型腔内的液态（或半固态）金属施加较高的机械压力，使其成形和凝固，从而获得铸件或铸锭的一种工艺方法。 此工艺是一种介于模锻与压铸之间，实施铸锻结合的工艺。其与模锻不同，置于模具（铸型)中的不是固态坯料，而是液态（或半固态）金属；与普通压铸不同，其液态金属是自下而上缓慢、平稳充型的，并保持在高压力下凝固。 从工艺方法方面，挤压铸造主要分两大类：①直接挤压铸造，简称直接挤铸，包括直接冲头挤铸、柱塞挤铸等，即液态金属在压力推动下充填由冲头 与凹型组成的型腔中，且挤压冲头直接挤压在铸件上（见图9-1）。②间接挤压铸造，简称间接挤铸，包括上压式和下顶式间接挤铸等，即液态金属在压力推动下，充填已闭合锁型的型腔中，挤压压冲头通过内浇道将压力传递到铸件 上（见图9-2)。 图9-1典型直接挤压铸造工艺程序示意图 a）铸型准备b）浇注 c）合挤压压d）开型，取出铸件 按挤压铸型的分（合）型方向的不同，挤压铸造也可分为立式挤铸（水平分型，如图9-1所示）和卧式挤铸（垂直分型，如图9-2所示)两大类。但不 论是何种类型，为创造良好的排气条件，挤压冲头对液态金属的挤压力，大都是垂直方向（由上向下或自下而上)施加 的。
图9- 2典型间接挤压铸造 （下顶式）工艺程序示意图a）铸型准备后浇注 b）合型，挤压料筒摆正 e）挤压头和挤压料筒上升 d）挤压头上升挤压 挤压铸造的工艺过程一般分为下 列步骤（见图9-1，图9-2）。 （1）铸型准备包括对铸型、挤压料简及挤压冲头的清理和喷涂，并将其回复到准备位置上。 （2）浇注将液态（或半固态）金属注入凹型或料筒中。 （3）合型合型并锁型，将料筒、冲头进入待挤压位置。 （4）挤压用挤压冲头将液态（半固态）金属推人型腔，并继续保压直至其完全凝固。 （5）开型推出铸件。 挤压铸造一般在专用挤压铸造机（简称挤铸机）上进行。但国内外也不少是选普通液压机代用，后者设备投资少，也可行，但生产效率低并会影响产品质量。 1）铸件组织致密，有利于防止气孔、缩松、裂纹产生；显微组织可细化；可进行固溶热处理；力学性能高于其他普通铸件，对直接挤压铸造件（简称直接挤铸件），可接近同种合金锻件水平。 2）铸件有较高的尺寸精度（铝合金和镁合金铸件可达GBT 6414-1999的CT5），较低的表面粗糙度值（铝铸件可达Ra=）。 3）工艺适应性较强，适用于生产多种铸造合金和部分变形合金件。 4）工艺出品率高。 5）便于实现机械化、自动化生产。 6）此工艺一般适合生产形状不很
铸造英文对照及解析
铸造常用词中英文对照及简释 1. 铸件后处理(post treatment of casting) [ 铸件] 对清理后的铸件进行热处理﹑整形﹑防锈处理和粗加工的过程。铸件后处理是铸造生产的最后一道工序。 2. 铸件清理(cleaning of casting) [ 铸件] 将铸件从铸型中取出﹐清除掉本体以外的多余部分﹐并打磨精整铸件内外表面的过程。主要工作有清除型芯和芯铁。 3. 铸造有色合金(cast non ferrous alloy) [ 铸造合金] 用以浇注铸件的有色合金(见有色金属)﹐是铸造合金中的一类。主要有铸造铜合金﹑铸造铝合金﹑铸造镁合金等。 4. 浇注系统(gating system) [ 铸型] 为将液态金属引入铸型型腔而在铸型内开设的信道。包括﹕浇口杯，直浇道，横浇道，内浇道。 5. 模样(pattern) [ 铸型] 仿真铸件形状形成铸型型腔的工艺装备或易耗件。为保证形成符合要求的型腔﹐模样应具有足够的强度﹑刚度。 6. 冒口(riser) [ 铸型] 为避免铸件出现缺陷而附加在铸件上方或侧面的补充部分。在铸型中﹐冒口的型腔是存贮液态金属的容器。 7. 芯盒(core box) [ 铸型] 将芯砂制成型芯的工艺装备。可由木材﹑塑料﹑金属或其它材料制成。 8. 芯砂(core sand) [ 造型材料] 铸造生产中用于制造型芯的材料﹐一般由铸造砂﹑型砂黏结剂和辅加物等造型材料按一定的比例混合而成 9. 型砂(molding sand) [ 造型材料] 在砂型铸造中用来造型的材料。型砂一般由铸造砂﹑型砂黏结剂和辅加物等造型材料按一定的比例混合而成。 10. 型砂粘结剂(molding sand binder) [ 造型材料] 将松散的铸造砂粘结在一起使之成为型砂或芯砂的造型材料。 11. 再生砂(reclaimed sand) [ 造型材料] 铸造生产中经过处理基本上恢复了使用性能可以回用的旧砂。 12. 铸造砂(foundry sand) [ 造型材料] 铸造生产中用来配制型砂和芯砂的一种造型材料。 13. 混砂机(sand mixer) [ 铸造设备] 用于混制型砂或芯砂的铸造设备。混砂机一般具有下列功能﹕将旧砂﹑新砂﹑型砂黏结剂和辅料混合均匀。 14. 落砂机(shakeout machine) [ 铸造设备] 利用振动和冲击(见机械振动)使铸型中的型砂和铸件分离的铸造设备。落砂机的振动源分为机械﹑电磁和气动。 15. 抛丸机(shot blasting machine) [ 铸造设备] 利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂﹑除芯和清理。 16. 造芯机(core making machine) [ 铸造设备] 用于制造型芯的铸造设备。根据制芯时实砂方法的不同﹐造芯机可分为震击式制芯机﹑挤芯机和射芯机等。 17. 造型机(molding machine) [ 铸造设备] 用于制造砂型的铸造设备。它的主要功能是﹕填砂﹐将松散的型砂填入砂箱中﹔紧实型砂。
铸件缺陷分类
铸件缺陷分类 一、GB5611—1998《铸造名词术语》对铸件缺陷分类的规定： 1、多肉类缺陷； 2、孔洞类缺陷； 3、裂纹、冷隔类缺陷； 4、表面缺陷； 5、残缺类缺陷； 6、形状及重量误差类缺陷； 7、夹杂类缺陷； 8、性能、成分、组织不合格。 二、铸造缺陷术语（72项） 1、多肉类缺陷（8项） 1.1飞翅（飞边） 1.2毛刺 1.3抬型（抬箱） 1.4胀砂 1.5冲砂 1.6掉砂 1.7粘模多肉 1.8外渗物（外渗豆） 2、孔洞类缺陷（9项） 2.1气孔
2.2针孔 2.3表面针孔 2.4皮下气孔 2.5 缩孔 2.6 缩松 2.7 疏松 2.8渗漏 2.9呛火 3、裂纹、冷隔类缺陷（9项）3.1 冷裂 3.2 热裂 3.3 缩裂[收缩裂纹] 3.4 热处理裂纹 3.5网状裂纹[龟裂] 3.6 白点（发裂） 3.7 冷隔 3.8 浇注断流 3.9重皮 4、表面缺陷（14项） 4.1 鼠尾 4.2 沟槽 4.3 夹砂结疤（夹砂）
4.4涂料结疤 4.5 机械粘砂（渗透粘砂） 4.6 化学粘砂（烧结粘砂） 4.7 表面粗糙 4.8粘形 4.9龟裂[网状裂纹]、 4.10流痕[水纹] 4.11印痕 4.12皱皮 4.13 缩陷 4.14拉伤 5、残缺类缺陷（6项） 5.1 浇不到（浇不足） 5.2 未浇满 5.3 炮火 5.4损伤（机械损伤） 5.5型漏（漏箱） 5.6漏空 6、形状及重量误差类缺陷（6项）6.1 拉长 6.2 超重 6.3 变形
6.4 错型（错箱） 6.5 错芯 6.6 偏芯（漂芯） 7、夹杂类缺陷（9项） 7.1 夹杂物 7.2 冷豆 7.3 内渗物（内渗豆） 7.4 渣气孔 7.5 砂眼 8、性能、成分、组织不合格（11项）8.1 亮皮 8.2 菜花头 8.3 石墨漂浮 8.4 石墨集结 8.5 组织粗大 8.6 偏析 8.7 硬点 8.8 反白口 8.9 球化不良 8.10 球化衰退 8.11 脱碳
缺陷中英文词汇对比
A . 尺寸，形状缺陷 铸造缺陷casting defects 尺寸超差impropershrinkage allowance 尺寸不合格wrong size 模样错误excess rappingof pattern, deformed pattern, pattern error 壁厚不均differentthickness 铸型下垂mold sag 错型mold shift,shift, miss-match, cross-joint 舂移ram off, ramaway 塌型mold drop,drop off, drop out, drop sticker 上型下沉，沉芯sag( 上型和型芯下垂导致壁厚减小） 飞翅fins, joint flash 翘曲warp age,buckling, warping, camber 铸件变形warped casting 挤箱push up,cramp-off 型裂broken mold,cracked 掉砂crush ofmold, crush 变形deformation,casting distortion, warped casting B. 缩孔（由凝固收缩引起) 缩孔shrinkage,shrinkaged cavity 内部缩孔internalshrinkage, dispersed shrinkage, blind shrinkage 敞露缩孔open shrinkage,external shrinkages, sink marks, depression 缩松porosity, shrinkage porosity,leakers, micro shrinkage, disperded shrinkage 缩陷sink marks,draw, suck-in 芯面缩孔core shrinkage 内角缩孔cornershrinkage, fillet shrinkage 出汗孔extruded bead,exudation 线状缩孔fissure likeshrinkage C. 气体缺陷（由气体引起的孔） 气孔blowholes,gas hole, blow 针孔pinholes 裂纹状缺陷，线状缺陷fissure defects D. 裂纹 裂纹crack 缩裂shrinkage crack 季裂seasoncracking, season crack 应力热裂hot cracking,hot tearing, hot tear 淬火裂纹quench crack,quenching crack 应力冷裂cold cracking,breakage, cold tearing, cold tear 龟裂crack 激冷层裂纹，白裂chill crack E. 夹杂物 夹渣slaginclusion, slag blowholes 砂眼sandinclusion, raised sand, sand hole
铸造工艺及应用作业答案及复习资料
铸造生产——指用熔融的液态合金注入预先制备好的铸型中使之 冷却、凝固后获得具有一定形状、尺寸和性能的毛 坯或零件过程，简称铸造。 2、铸造方法的分类 第一章 造型材料 型（芯）砂是由骨干材料、粘结材料和附加物等原材料按一定比例配制而成。 以粘土为粘结材料的粘土型（芯）砂主要由原砂、粘土、附加物和水配制而成。 常用的附加物：煤粉、渣油、淀粉 、锯末等 新砂和旧砂的处理 1．新砂的处理 新砂的处理常用的方法:筛分、水漂洗、酸浸洗、精选 、烘干等 2．旧砂的处理 拟采取措施：对旧砂进行通风冷却，降低温度；经破碎、磁选、过筛，除去杂物；干法碾搓，除去包覆膜、失效粘土及灰分；按一定比例添加原砂，补加新粘土、煤粉；调整含水分量，达到型砂性能要求。
CO2硬化法——向水玻璃砂制成的砂型（芯）中吹入CO2气体，在短时间内就可以使型（芯）砂硬化； 三、C02-钠水玻璃砂的原材料、配方及混制工艺 (一)C02-钠水玻璃砂的原材料 铸钢件用原砂Si02含量应高。一般采用中等粒度的硅砂 涂料的基本组成 涂料一般由耐火粉料、粘结剂、悬浮剂、载液和助剂组成。 涂料的性能 (1)涂料的工艺性能涂料的工艺性能主要有饱沾性、涂刷性、流淌性、流平性、渗透性等。涂刷方法 涂料涂敷的方法有刷、喷、浸三种。 第二章铸型制备 14种造型方法有哪些？ 整模造型、分模造型、挖砂和假箱造型、活块和砂芯造型、活砂造型(抽砂造型)、多箱造型、实物造型、刮板造型、抽心模造型和劈箱造型、脱箱造型(活箱造型)、叠箱造型、模板造型、漏模造型、地坑造型 铸型的紧固方法 生产小型铸件的铸型由于抬箱力小，用压铁直接压在砂型上比较方便。 生产大中型铸件的铸型，一般用卡子、螺栓等紧固。 紧固铸型前需在分箱面的四角用铁片将上下砂箱问的缝隙垫实，以防止铸型紧固时砂芯或砂型被压溃。 地坑造型，一般用压铁压在盖箱上。 第三章浇注系统设计 铸铁件浇注系统的组成：浇口盆、直浇道、横浇道、内浇道。、 为避免水平涡流，应采用浇包低位浇注大流充满，并且使浇口杯中液面高度(h)与直浇道直径(d)保持_定的比值(即h>6d)。
铸造种类和特点
https://www.360docs.net/doc/2d11312499.html,/index.php?ed ition-view-1795-0#3 重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造、消失模铸造，泥模铸造等；窄义的重力铸造专指金属型浇铸。 学习目标 1）了解铸造的分类、特点、应用。 2）理解合金的铸造性能及对铸件质量的影响，常用铸造合金的铸造性能。 3）了解砂型铸造的工艺过程及工艺要点（分型面、浇注位置、工艺参数等的正确选择），会画简单铸件的铸造工艺简图。 4）了解其他常用特种铸造方法的特点及应用、铸造技术发展趋势。 5）初步具备合理选择典型铸件的铸造方法、分析铸件结构工艺性，具有铸件质量与成本分析的初步能力。 铸造是毛坯或零件成形的主要方法之一。本章主要介绍铸造成形的基础理论知识；砂型铸造与常用特种铸造工艺方法、特点、应用；铸造工艺设计要点、铸件的结构等内容。
铸件 第一节铸造基本知识回目录 一、概述 【铸造】是指将熔化后的金属液浇入铸型中，待凝固、冷却后获得具有一定形状和性能铸件的成形方法。 铸造具有如下特点： （1）对铸件形状和尺寸的适应性强。它可以生产各种形状、各种尺寸的毛坯，特别适宜制造具有复杂内腔的零件。铸件的尺寸可小至几毫米，大至几十米；质量（重量）从几克至数百吨。 （2）对材料的适应性强。可适应大多数金属材料的成形，对不宜锻压和焊接的材料，铸造具有独特的优点。 （3）铸件成本低。这是由于铸造原材料来源丰富，铸件的形状接近于零件，可减少切削加工量，从而降低铸造成本。 因此铸造是毛坯生产最主要的方法之一，如按重量计，机床中 60%～80%、汽车中50%～60%采用铸件。但由于铸造工艺环节多，易产生多种铸造缺陷，且
铸造常用英文
. 铸件后处理(post treatment of casting) [ 铸件] 对清理后的铸件进行热处理﹑整形﹑防锈处理和粗加工的过程。铸件后处理是铸造生产的最后一道工序。 2. 铸件清理(cleaning of casting) [ 铸件] 将铸件从铸型中取出﹐清除掉本体以外的多余部分﹐并打磨精整铸件内外表面的过程。主要工作有清除型芯和芯铁。 3. 铸造有色合金(cast non ferrous alloy) [ 铸造合金] 用以浇注铸件的有色合金(见有色金属)﹐是铸造合金中的一类。主要有铸造铜合金﹑铸造铝合金﹑铸造镁合金等。 4. 浇注系统(gating system) [ 铸型] 为将液态金属引入铸型型腔而在铸型内开设的信道。包括﹕浇口杯，直浇道，横浇道，内浇道。 5. 模样(pattern) [ 铸型] 仿真铸件形状形成铸型型腔的工艺装备或易耗件。为保证形成符合要求的型腔﹐模样应具有足够的强度﹑刚度。 6. 冒口(riser) [ 铸型] 为避免铸件出现缺陷而附加在铸件上方或侧面的补充部分。在铸型中﹐冒口的型腔是存贮液态金属的容器。 7. 芯盒(core box) [ 铸型] 将芯砂制成型芯的工艺装备。可由木材﹑塑料﹑金属或其它材料制成。 8. 芯砂(core sand) [ 造型材料] 铸造生产中用于制造型芯的材料﹐一般由铸造砂﹑型砂黏结剂和辅加物等造型材料按一定的比例混合而成 9. 型砂(molding sand) [ 造型材料] 在砂型铸造中用来造型的材料。型砂一般由铸造砂﹑型砂黏结剂和辅加物等造型材料按一定的比例混合而成。 10. 型砂粘结剂(molding sand binder) [ 造型材料] 将松散的铸造砂粘结在一起使之成为型砂或芯砂的造型材料。 11. 再生砂(reclaimed sand) [ 造型材料] 铸造生产中经过处理基本上恢复了使用性能可以回用的旧砂。 12. 铸造砂(foundry sand) [ 造型材料] 铸造生产中用来配制型砂和芯砂的一种造型材料。 13. 混砂机(sand mixer) [ 铸造设备] 用于混制型砂或芯砂的铸造设备。混砂机一般具有下列功能﹕将旧砂﹑新砂﹑型砂黏结剂和辅料混合均匀。 14. 落砂机(shakeout machine) [ 铸造设备] 利用振动和冲击(见机械振动)使铸型中的型砂和铸件分离的铸造设备。落砂机的振动源分为机械﹑电磁和气动。
分析：铸造定义和分类

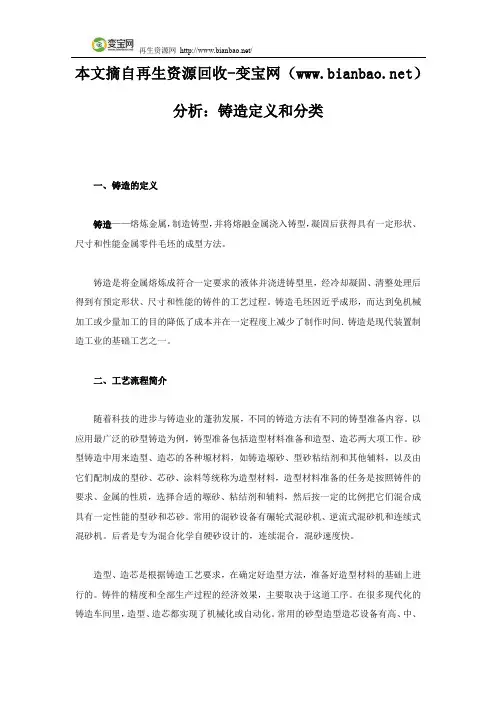

本文摘自再生资源回收-变宝网（https://www.360docs.net/doc/2d11312499.html,） 分析：铸造定义和分类 一、铸造的定义 铸造——熔炼金属，制造铸型，并将熔融金属浇入铸型，凝固后获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛坯因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了制作时间．铸造是现代装置制造工业的基础工艺之一。 二、工艺流程简介 随着科技的进步与铸造业的蓬勃发展，不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型、造芯两大项工作。砂型铸造中用来造型、造芯的各种塬材料，如铸造塬砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料，造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的塬砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。常用的混砂设备有碾轮式混砂机、逆流式混砂机和连续式混砂机。后者是专为混合化学自硬砂设计的，连续混合，混砂速度快。 造型、造芯是根据铸造工艺要求，在确定好造型方法，准备好造型材料的基础上进行的。铸件的精度和全部生产过程的经济效果，主要取决于这道工序。在很多现代化的铸造车间里，造型、造芯都实现了机械化或自动化。常用的砂型造型造芯设备有高、中、
低压造型机、气冲造型机、无箱射压造型机、冷芯盒制芯机和热芯盒制芯机、覆膜砂制芯机等。 铸件自浇注冷却的铸型中取出后，带有有浇口、冒口、金属毛刺、披缝，砂型铸造的铸件还粘附着砂子，因此必须经过清理工序。进行这种工作的设备有磨光机、抛丸机、浇冒口切割机等。砂型铸件落砂清理是劳动条件较差的一道工序，所以在选择造型方法时，应尽量考虑到为落砂清理创造方便条件。有些铸件因特殊要求，还要经铸件后处理，如热处理、整形、防锈处理、粗加工等。 三、铸造分类 1、铸造种类很多，按造型方法习惯上分为： ①普通砂型铸造：又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类。 ②特种铸造：按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造，消失模铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。 2、按照成型工艺可分为： ①重力浇铸：砂铸，硬模铸造。依靠重力将熔融金属液浇入型腔。 ②压力铸造：低压浇铸，高压铸造。依靠额外增加的压力将熔融金属液瞬间压入铸造型腔。 3、铸造工艺通常包括：
铸造缺陷中英文对照
A. 尺寸，形状缺陷 铸造缺陷 casting defects 尺寸超差 impropershrinkage allowanee 尺寸不合格wrong size 模样错误excess rappingof pattern, deformed pattern, pattern error 壁厚不均 differentthickness 铸型下垂mold sag 错型 mold shift,shift, miss-match, cross-joint 舂移 ram off, ramaway 塌型 mold drop,drop off, drop out, drop sticker 上型下沉，沉芯sag（上型和型芯下垂导致壁厚减小） 飞翅 fins, joint flash 翘曲 warp age,buckling, warping, camber 铸件变形 warped casting 挤箱 push up,cramp-off 型裂 broken mold,cracked 掉砂 crush ofmold, crush 变形 deformation,casting distortion, warped casting B. 缩孔（由凝固收缩引起） 缩孑L shrinkage,shrinkaged cavity 内部缩孑L internalshrinkage, dispersed shrinkage, blind shrinkage 敞露缩孑L open shrinkage,external shrinkages, sink marks,
depressi on 缩松 porosity, shrinkage porosity,leakers, micro shrinkage, disperded shri nkage 缩陷 sink marks,draw, suck-in 芯面缩孑L core shrinkage 内角缩孑L cornershrinkage, fillet shrinkage 出汗孑L extruded bead,exudation 线状缩孑L fissure likeshrinkage C. 气体缺陷（由气体引起的孔） 气孑L blowholes,gas hole, blow 针孑 L pin holes 裂纹状缺陷，线状缺陷fissure defects D. 裂纹 裂纹crack 缩裂 shrinkage crack 季裂 seas on crack ing, seas on crack 应力热裂 hot crack in g,hot teari ng, hot tear 淬火裂纹 quench crack,quenching crack 应力冷裂 cold crack in g,breakage, cold teari ng, cold tear 龟裂crack 激冷层裂纹，白裂chill crack E. 夹杂物
