小型构件预制场临建工程图集

中铁十一局集团第四工程有限公司工程项目临建图

（项目临时建设）

小型构件预制场工程标准图

(第一版)

中铁十一局集团第四工程有限公司项目策划管理部

二0一六年五月

本册目录

序号图表名称图号页号序号图表名称图号页号1说明126

2小型构件预制场工程数量表227

3小型构件预制场总平面布置图328

4小型构件预制场横断面图429

5小型构件预制场房屋基础设计图530

6沉淀池设计图631

7养生池设计图732

8小型构件预制场围墙设计图833

934

1035

1136

1237

1338

1439

1540

1641

1742

1843

1944

2045

2146

2247

2348

2449

2550

小型构件预制场工程说明

一.编制依据

1.《高速公路施工标准化技术指南》

2.《集团公司临建工程参考图集》

二.布置原则

为了适应标准化建设要求，路基水沟盖板、防护工程的小型预制块、桥面步行板等小型预制构件采用集中预制。

三.建设标准

1.预制场布置要符合工厂化生产的要去，道路和排水畅通，场地四周采用通透式栅栏围墙，场地全部采用C20混凝土硬化，混凝土厚度为15cm，道路（运输通道）采用厚度为25cm的C25混凝土硬化。

2.小型构件预制场场地硬化按照四周低，中心高的原则进行，面层排水坡度为

1.5%，场地四周设置排水沟。

四.场地布置

根据小型构件的特点，预制场分为预制生产区、养护区、成品堆放区及办公住宿区等。各区域的划分用黄油漆隔离标识。

1.生产区根据小型预制构件的种类设置生产线，每条生产线须设置振动台。

2.养护区采用自动喷淋养护系统加盖土工布覆盖养生，确保构件处于湿润状态，养生时间不小于7d。

3.成品按不同规格分层码放，并规范标识；严格控制码放高度，层间必须用土工布隔离。养生期内预制件不得进行堆放，以防损伤；运输过程中应轻拿轻放，防止缺边缺角。

五.设备配置

1.小型预制构件采用振动台，振动台电机功率应经过现场试验，对振动台的性能进行了分析与比选，确定振动台的电动机功率，一般为1.2KW～1.5KW，振动台数量根据预制构件的总量确定，本图暂按5台控制。

2.小型构件预制场内原则上不设置钢筋加工场和拌和站，如确需设置，可参考钢筋加工场标准图和拌和站标准图。

六.模具要求

模板采用钢模、高强度塑料模板，入模前进行拼缝检查，对拼缝达不到要求的，辅以双面胶或泡沫剂，必须采用优质脱模剂，保证混凝土外观。

单位办公住宿区基础办公住宿区屋内硬化走廊道路硬化场地硬化养生池沉淀池排水围墙门柱其它合计m 3111.3819.68 4.37402.62 5.00543.06m 3140.52140.52HRB400

φ12kg 0.00HPB300φ8kg

0.00钢板kg

1995.801995.80道路基层m 3

70.2670.26m 3

2.59 2.59m 3

36.4511.6821.61102.31 2.02174.07房屋m 2

450.49450.49m 2

9.049.04个

2.00 2.00m

192.26192.26m 2

775.00775.00电动门m

99.00台

5 5.00套2 2.00

0.00

0.00混凝土项目

小型构件预制场工程数量表

C20

C25

工程名称：小型构件预制场

简易雨棚天然砂砾（碎石）15mm钢板(宽度350mm)设备通透式栅栏自动伸缩门钢筋振动台自动喷淋系统

M10砂浆办公住宿用房屋景观灯圬工M7.5浆砌砖红色大理石镶面门柱

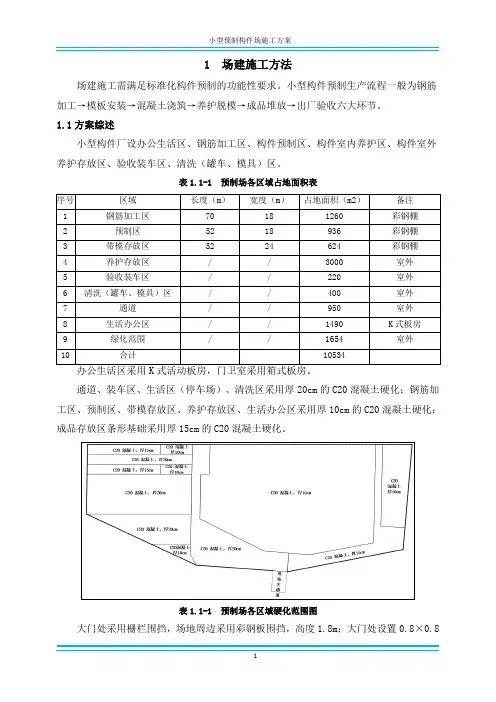

小型构件预制场建设方案

青海加定至海晏JX-3标第二合同段小型构件预制场建设方案中交第二公路工程局有限公司青海加定至海晏JX-3标第二合同段项目经理部 2017年11月

目录 1 编制依据 (1) 2 编制原则 (1) 3 工程总体概况 (2) 4 小型构件预制场选址及建设方式选择 (2) 4.1 选址原则 (2) 4.2 小型构件预制场建设位置及方式 (3) 5 建设规模及标准 (4) 5.1 建设规模 (4) 5.2 建设标准 (4) 6 建设方案 (4) 6.1 总体布置及区域划分 (4) 6.2 各区域功能介绍 (5) 6.3 附属设施的建设 (7) 7 工期进度计划 (9) 8 预制场施工组织安排 (9) 9 施工流程 (11) 10 安全保护措施 (11) 11 质量保证措施 (16) 12 环境保护措施 (17) 13 文明施工措施 (17) 14 附件 (19)

附件一：各区域平面布置图 (19) 附件二：小型构件预制场钢筋大棚基础设计验算书 (19) 附件三：排雨水平面布置图 (19) 附件四：排污水平面布置图 (19) 附件五：供水、供电平面布置图 (19) 附件六：消防平面布设图 (19) 附件七：小型构件预制场临时用电量计算 (19) 附件八：自动化预制构件生产线说明书 (19)

1 编制依据（1）青海加定至海晏JX-3标初步设计及先导段K114+000～K124+000两阶段施工图(送审稿) （2）G341胶南至海晏公路加定（青甘界）至海晏（西海）公路工程JX-3标段标准化指南（3）《公路工程施工安全技术规程》JTJO76-95；（4）《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）（5）《施工现场临时用电安全技术规范》JGJ46-2005 （6）《建筑施工安全检查标准》JGJ59-99 （7）《建筑给排水设计规范》GB50015-2010 （8）现场调查资料（9）小型构件预制场施工除参照以上施工标准执行外，尚要遵循其它相关国家及地方规范及标准。 2 编制原则（1）总体布局合理、节约用地、满足工期要求、体现工厂化作业；（2）环境整洁卫生、标识标牌齐全、成品堆码整齐、设备机具停放有序；（3）尽量远离学校、易发生自然灾害地点等，尽量减少对周边自然社会环境的干扰，不占或少占耕地；（4）交通运输便利，满足原材料及小构件成品的运输；（5）要在详细施工调查的基础上充分考虑交通、水源、电源条

小型构件预制场方案

一、工程概况 **至**高速公路**至**（**界）段项目起于**倒洞塘村附近，接**至**高速公路**枢纽，经**和**县的高、丁寨、寺等地，最后在**与**两省（市）交界处的**县寺镇石门坎附近对接**市的**至**高速公路**段。路线全长约**km。本合同段全长**km，起讫里程桩号为K**+**～K**+**，含**互通一座。本合同段路缘石、土路肩加固、彩色六棱块等预制构件共计XX 块。二、编制依据 1、现场施工调查报告； 2、总体施工组织设计； 3、省标准化工地管理手册； 4、**高速公路小型构件预制场标准化建设与施工指导意见； 5、相关的安全、质量、法律、法规。三、小型构件预制场位置、加工围为确保预制块施工质量，我合同段对预制块加工采用场站化集中管理，设置小型构件预制场1处，位于K**+****特大桥桥头位置，用于加工生产我标段所需全部预制构件。预制场占地5000㎡左右，分为原材料储存区、生产加工区、养生区、成品储藏区以及职工住宿生活区，具体布置形式如下：

四、配置情况 4.1人员配置小型构件场配置生产副经理1名，技术负责人1名，安全员1名，质检员1名，试验员1名，领工员1名，材料员2名，操作手4名，工人15名。 4.2机械及设备配置混凝土拌合站配置JS500型双卧轴强制式搅拌机1台，通过当地计量部门标定后的3仓式自动计量集料斗1座，具有冷却设备和除尘设置的水泥罐1座，上料用装载机1台，叉车1台，满足拌合站运行的备用发电机1组。

五、小型构件预制场施工方案预制场施工流程：小型构件预制场规划→测量放样→场地填土、平整、碾压→临建材料堆放→围墙、办公、住宿房屋施工→开挖排水沟→场地及便道处理→加工生产预制构件。 5.1、总体规划小型构件预制场分原材料储存区、生产加工区、养生区、成品储藏区以及职工住宿生活区，区域之间合理布局，其中办公区、生活区与生产区相对独立，互不干扰，各区域的划分用黄油漆隔离标示，并设置标识牌，同时小型构件预制场四周使用围墙或隔离网实行封闭式管理。 5.2、测量放样技术人员精确放样小型构件预制场地四周边线，并放样出各区域的相对位置和标高，放样时应尽量保持横向分块线与路中心线垂直，在施工过程中要勤测量、勤复核。 5.3、场地处理 1、对施工的区域地面进行处理，采用碎石土垫层，填土时分层进行填筑碾压，分层厚度不大于30cm，压实系数不小于95﹪换填标准同填筑部分标准，控制好含水量，确保场地密实。 2、场地排水设置原则：小型构件预制场区域场地高于生活和办公区20cm,四周低、中间高，便于排水，面层排水坡度按2.0%设置，四周设水沟排水，水沟宽30cm，深40cm；采用M7.5水泥砂浆砖砌，排水沟表面采用1:1水泥砂浆抹面，运输车道处排水沟设5cm

小型构件预制厂

第七章小型构件预制厂第一节选址规划布置 1.根据标准化建设要求,并满足业主招标文件要求，规模适当、满足施工需要，小型预制构件厂一般应采用集中加工的基本设置原则，达到“全天候、全封闭、流水化生产线”。 2.根据项目小型预制构件总量、施工强度、运输条件，结合工程分布情况及进度安排，场地尽量选择在混凝土拌合站附近，施工用水、电方便,交通便利，便于构件运输。 3.一般可以利用线下钢筋加工厂厂房进行改建，工期计划安排冲突时需新建。生产车间采用多（单）连拱式钢结构厂房，长60-100m，宽度40-60m，边柱高度6m。屋顶采用单层压型瓦，间隔四块瓦设置一块透明阳光瓦。侧墙从底部往上依次设置为：1.2m 高蓝色彩钢瓦板+1.2m水平通排窗户+2.0m 高彩钢瓦板+1.2m高透明阳光瓦+40cm高的空透。办公、生活区采用彩钢活动房，建成后的预制构件厂办公、生活、生产设施应功能完备。图7.1-1小型构件预制厂全景图图7.1-2厂房外景图第二节场地处理小型预制构件厂道路与排水畅通,场地四周用砖砌式围墙或通透式围栏，预制厂的场地采用20cm厚的C30混凝土进行硬化,硬化按照四周低、中心高的原则进行,面层排水坡度不小于1%，场地四周设置排水沟,在场地外侧合适位置设置沉砂井和污水过滤池。第三节场内道路场内主便道及各功能分区间道路宽度4.0m，路面硬化抹平后涂刷草绿色环保地板漆，不同加工生厂区之间采用10cm宽黄色警示线隔离，实行人

车分离。图7.3-1厂房内部结构及场内道路第四节功能分区小型预制构件厂生产车间划分为：钢筋加工区、钢筋成品存放区、混凝土浇筑区、自动喷淋养护区、脱模区（模具清洗池）、成品堆放区（可以放在车间外硬化场地）。各功能分区做到布局合理，在加工区墙上挂设各类机械操作规程、安全控制要点、安全警示牌、文明施工要求、技术控制要点、加工大样图纸等。预制厂内单独设设置生活、办公区。 1.生活办公区根据标准化建设要求，为便于管理，预制厂内工人采用集中住宿，具体参照试验室和混凝土拌和站的相关标准。2.钢筋加工及成品存放区 2.1钢筋采用全自动数控配套设备下料和弯曲，制成的半成品分类堆放于厂区内指定位置、做好标识待用。 2.2钢筋骨架采用人工绑扎或焊接，经验收合格后方可入模。图7.4-1全自动数控弯箍机

小型构件预制场标准化建设方案

XXX工程小型预制场标准化建设方案编制人：审核人：审批人： XXX项目经理部 2015年3月

目录一、编制依据 (1) 二、编制范围 (1) 三、工程概况 (1) 四、预制场建设 (2) 1、场地建设 (2) 2、供水供电 (3) 2、排水系统 (3) 3、安全、消防 (3) 4、标识系统 (3) 五、小型预制构件生产 (4) 1、小型预制构件预制 (4) 2、拆模 ------------------------------------------------------------------------------------------------------5 3、养护 ------------------------------------------------------------------------------------------------------5 4、小型预制构件存放 (6) 5、运输 ------------------------------------------------------------------------------------------------------6 六、资源配置 (6) 1、人员配置 (6) 2、主要机械设备配置 (7) 七、质量保证措施 (8) 1、质量管理体系 (8) 2、质量保证措施 (9) 八、安全保证措施 (9) 九、文明施工管理措施 (10)

小型构件预制场标准化建设方案一、编制依据 1、福建省交通运输厅《福建省高速公路建设总指挥部关于印发全面推行高速公路建设标准化管理实施意见的通知》（闽交建﹝2010﹞51号）； 2、福建省普通公路施工标准化管理指南； 3、XXX段工程项目设计图纸。二、编制范围本方案适用于XXX工程小型混凝土预制件预制场工程的施工。三、工程概况 XXX工程位于YYY东北角，起于流水镇山门前村，终于平原镇上攀村，为进出XX 县君山各景点的重要通道。工程起点(K0+000)至福东路口(K1+231.941)技术标准为一级公路兼城市Ⅰ级主干路，路线长1.232Km，设计车速为60 Km/h,道路宽度为65.5m，建设标准为双向6车道，标准很断面组成为：5m人行道+8m辅道+15.75m主车道+8m中央分隔带+15.75m主车道+8m辅道+5m人行道；福东路口(K1+231.941)至长江奥风电场(K11+200)范围技术标准为二级公路兼具旅游公路功能，路线长9.965Km，设计车速为40Km/h，路基宽度为13.5m，建设标准为双向两车道，横断面组成为：5m人行道+8.5m 主车道。长江奥风电场(K11+200)至终点苏平路(K14+684.801)范围技术标准为二级公路兼具旅游公路功能，路线长3.485Km，设计车速为40Km/h，路基宽度为13m，建设标准为双向两车道，横断面组成为：2.5m人行道+8m主车道+2.5m人行道。路线全长14.685公里。本标段小型混凝土构件预制场设置于流水镇潭水村附近,对应主线桩号为K8+500，即T梁预制场和钢筋加工场旁边。预制场内所用的混凝土由项目部集中拌合站提供，小型预制构件钢筋由钢筋加工场加工。预制场占地720m2，负责本标段路基排水工程的路堑边沟盖板(井篦)预制，其具体工程数量和模板数量见下表：表1 小型预制构件工程数量和模板

小型构件预制场建设方案

For personal use only in study and research; not for commercial use 目录 1．编制依据及原则 (1) 1.1编制依据 (1) 1.2编制原则 (1) 2．工程概况 (1) 3．预制场选址 (1) 4．施工进度安排 (2) 5.小型构件预制场规划方案 (2) 5.1整体规划 (2) 5.2平面布置规划 (2) 5.3施工用水方案 (3) 5.4施工用电方案 (3) 5.5养生措施 (3) 6施工方案 (4) 6.1测量放样 (4) 6.2场地处理 (4) 6.3临建材料堆放 (4) 6.4防雨棚搭设 (4) 6.5围墙 (4) 6.6排水设施 (5) 6.7场地硬化 (5) 7预制块施工 (5) 7.1预制块形状及尺寸 (5) 7.2施工工艺流程 (7) 7.3盖板预制 (11) 8安全保证措施 (13) 9质量保证措施 (13) 10环境保护措施及文明施工 (14)

1．编制依据及原则 1.1编制依据（1）《公路工程质量检验评定标准》JTGF80/1-2004；（2）《公路工程技术标准》 JTGB01-2003；（3）《工程测量规范》GB50026—2007；（4）《公路路基施工技术规范》JTGF10-2006；（5）《公路土工合成材料应用技术规范》JTJ/T 019-98；（6）《公路工程施工安全技术规范》JTGF90-2015；（7）《公路建设项目环境影响评价规范》JTGB03-2006；（8）《公路排水设计规范》JTJ018-97。 1.2编制原则按照“节约用地，安全施工，文明环保”的原则，确保工程实施过程中合理利用征地，各项施工工序安全顺利进行。 2．工程概况本标段设计小型预制构件预制混凝土1.2万立方米，设置1个小型预制构件场，小型预制构件在小型预制构件场统一、集中预制，运输到现场进行安装。 3．预制场选址将小型构件预制场布置在项目经理部，在场地西侧，统一规划，分区管理，距离拌和站较近，混凝土可通过传送带直接进入场地进行小型预制构件的施工。混凝土拌和站、钢筋加工厂、预制梁场及小型构件预制场统一规划、集中管理，有利于项目整体管理，能够有效管控施工质量，安全及文明施工水平有效提升，此位置在钢筋加工厂后面有利于半成品和材料的运输。

小型构件预制方案

杭长（沪昆）铁路客运专线湖南段HCTJI标段第三项目分部小型预制构件施工方案中铁二十局集团沪昆客专杭长湖南段第三项目分部二0一一年七月 1. 工程概况 (2) 2. 编制依据 (3)

3. 桥面系小型构件设计情况 (3) 3.1人行道栏杆 (3) 3.2遮板 (4) 4. 小型构件预制工期计划 (4) 5. 施工总布置 (4) 5.1小型构件预制场地规划 (4) 5.1.1 预制场地及规划 (5) 5.2混凝土以及水电供应 (5) 6. 施工组织机构 (6) 6.1施工组织机构图 (6) 7. 施工工艺及方法 (7) 7.1遮板预制 (7) 7.2栏杆预制 (7) 7.3钢筋工程 (8) 7.3.1 钢筋工程 (8) 7.4模板施工 (9) 7.5混凝土工程 (10) 8. 资源配置 (12) 8.1施工劳动力组织 (12) 8.2主要机械设备表 (13) 8.2.1 主要机械设备 (13) 9. 质量保证措施 (14) 9.1质量目标 (14) 9.2质量管理机构 (14) 9.3质量保证措施 (14) 10. 安全保证措施 (16) 1. 工程概况熊家祠堂预制构件厂承建范围：DK847+～DK857+975范围内

13座桥梁遮板、栏杆、布板施工第一桥梁作业队施工段小型预制构件集中在桥梁及路基附属预制块件两部分，其中桥梁遮板6129块（其中F1：4797块、F2：706、F4：4块、F5：54块、F6：526块、F7：42块），步板总计：3672块，小型预制构件采用集中预制，工厂化作业。 2. 编制依据 1）《常用跨度梁桥面附属设施》[通桥（2008）8388A]； 2）《新建时速300-350公里客运专线铁路设计暂行规定（上、下）》； 3）《客运专线铁路桥涵工程施工技术指南》； 4）《客运专线铁路桥涵工程施工质量验收暂行标准》； 5）《铁路工程施工技术安全规程(上、下册)》； 6）《桥梁栏杆、桥面防水体系（杭长客专施图桥参06）》 7）本企业所拥有的施工经验、设备资源、技术力量等。 3. 桥面系小型构件设计情况 3.1 人行道栏杆人行道栏杆采用C40细石混凝土与钢管组合栏杆，扶手栏杆以及栏杆套管分别为φ60×、φ51×和φ70×的钢管，这三样样钢管以及C40混凝土立柱均可从市场上采购回标准规格的钢管运至小型构件

小型构件预制场施工方案

目录一、编制依据2 二、工程概况2 三、预制场位置及加工范围2 四、资源配置2 4.1人员配置2 4.2资源配置2 五、施工方案3 5.1、预制场施工流程3 5.2、总体规划3 5.3、测量放样3 5.4、场地处理3 5.5、临建材料堆放3 5.6、围墙、办公、住宿3 5.7、水、电设施3 5.8、排水设施4 5.9、场地硬化4 六、小型构件预制及存放措施4 6.1、小型预制构件预制4 6.2、拆模4 6.3、养护5 6.4、冬季及夏季施工养护措施5 6.5、小型预制构件存放及转运5 七、安全保证措施6 八、质量保证措施6 九、环境保护措施及文明施工7 一分部小型构件预制场施工方案一、编制依据 1.1、现场施工调查报告； 1.2、实施性施工组织设计； 1.3、湖北省高速公路建设标准化指南； 1.4、国家相关的安全、质量、法律、法规。二、工程概况本合同段起点位于蕲春县横车镇，起讫里程K95+020～K140+870，线路全长45.85km，向南经大唐湾、桂花垸至陈应垄，向南经下街头跨蕲水，经于卢家湾设蕲春互通与省道下蕲线（S205）相连，跨下蕲线，经刘塝湾、陈广水库进入武穴境内，在吴胜祖以西跨省道黄标线（S308），设梅川互通与省道相接，向南经范应佑、长岭、饶雨冲水库以西，于三里庙以西下穿京九铁路，经毛新湾，终点位于武穴市四望镇以南与沪渝高速公路十字交叉。一分部管段里程K95+020～K106+042.5，管段内路基边坡防护采用拱形骨架护坡及预制六棱块防护等，路堑边沟采用混凝土预制盖板，其中预制六棱块数量为85258块，拱形骨架预制

块数量为60168块，路堑边沟盖板为16826块。三、预制场位置及加工范围为确保预制块施工质量，我分部对预制块加工全部采用工厂化集中管理，设置小型构件预制场1处，位于蕲春县株林镇桂花埦村，K102+140右侧130m处，施工预制块用于K95+020～K106+042.5段路基防护施工。预制场布置形式，详见附图: 麻武高速第三合同项目部一分部小型构件预制场平面布置图。四、资源配置 4.1人员配置小型构件场配置现场负责人1名，技术员1名，安全员1名，质检员1名，试验员1名，领工员1名，材料员1名，操作手4名，工人30名。 4.2资源配置 JZS350搅拌站1座，50装载机1台，高强度塑料模板1420套。五、施工方案 5.1、预制场施工流程工艺流程如下：预制厂施工流程：小型构件预制场规划→（临时）征地→测量放样→场地填土、平整、碾压→临建材料堆放→围墙、办公、住宿房屋施工→开挖排水沟→场地及便道处理。 5.2、总体规划小型构件预制场遵循“因地制宜，节约土地，保护环境，安全可靠，规范有序，功能完备，布设合理，方便生活，满足生产”的原则，总体长100m，宽31m，总面积3100m2，约合4.7亩，为生产区、养护区、成品堆放区和生活办公区共四个区域，区域之间合理布局。四周采用金属扩张网封闭围护，高2米，设进出场地大门一处，具体布置详见附图。 5.3、测量放样技术人员精确放样小型构件预制场地四周边线，并放样出各区域的相对位置和标高，放样时应尽量保持横向分块线与路中心线垂直，在施工过程中要勤测量、勤复核。 5.4、场地处理场地位置选定后，对施工的区域地面进行处理，清除表层种植土，整平压实后铺设20cm厚开山石渣，确保场地密实。 5.5、临建材料堆放各种临建材料进场后，按照不同型号和规格的材料进行分类堆放整齐，在施工过程中注意对各种材料的清点，确保施工正常。 5.6、围墙、办公、住宿四周采用金属扩张网封闭围护，高2米。办公区和住宿区采用红砖砌筑，每间房屋尺寸为3米*4米。 5.7、水、电设施小型构件预制场施工及生活用水，主要来自距离预制场100米外河水，能确保用水。小型构件预制场施工用电量相对较小，引入地方生产用电，不另外增加变压器。 5.8、排水设施场地内排水设置原则：面层排水坡度按1.5%设置，由西往东单侧排水，场地东侧设排水沟一道，水沟宽30cm，深40cm；采用M7.5水泥砂浆砖砌，排水沟表面采用1:1水泥砂浆抹面，场地外东南角设置7m*3m*1.5m（长*宽*深）沉淀池，表面采用1:1水泥砂浆抹面。5.9、场地硬化全场场地硬化采用15cm厚C15混凝土，设6m*6m设置伸缩缝，伸缩缝宽度1cm。六、小型构件预制及存放措施

小型构件预制施工方案

小型预制件施工方案一、工程概况济源至洛阳高速公路一期工程第七标段，设计里程为K49+500?K55+500,全长 6.02公里。边坡采用拱型骨架、拱型骨架加六棱块、菱形骨架及六棱块植草防护，工程数量为：C20混凝土869m3, C15混凝土17m‘ 二、施工准备 1、临时道路利用全线总体施工便道进行各种所需材料的运输工作。 2、供水采用现场打井取水供应通道施工现场用水。 3、供电利用自发电供应预制场施工现场用电。三、施工计划计划开工时间：2003年5月10 0 计划完工时间：2004年4月20日四、平面布置：（见下图）小型预制件平面布置图五、施工方案为保证预制块施工质量，达到混凝土外观的平整、密实和光滑，提高边坡防护的美观性，

釆取集中预制、混凝土现场拌和站拌制、定型钢模、混凝土振动台等措施，具体施工方法如下： 1、定型钢模板：所有混凝土预制块均到专业厂家订制成型钢模板，组合形式为扣接式，便于脱模。 2、场地：预制场地采用8cm混凝土硕化地面，面积200m2,表面保持平整、光滑，在预制块翻模时擦抹隔剂。 3、混凝土施工：混凝土现场拌和站拌制，手推车运输，运输与浇筑要做到相互配合，不致因脱节而影响进度和质量。混凝土运送至浇筑地点后，仍应保持良好的各易性和所需的稠度，如发现有离析泌水或塌落度损失过大时，必须进行处理。混凝土入模后，开始振捣，直到混凝土不泛汽泡为止。 4、混凝土养生：混凝土脱模后及时覆盖并养生。釆用洒水养生，时间不少于7 天。 5、堆放：混凝土预制块搬运采用工具小心移动后装运，轻拿轻放，防止破坏表面及棱角，竖直堆放，并将不同生产日期的预制块分开堆放，标明生产日期，便于检查和使用。 6、使用：在预制块经检验合格后方可使用。六、进场机械设备七、劳动力人员表

小型构件预制场临建工程图集

中铁十一局集团第四工程有限公司工程项目临建图（项目临时建设）小型构件预制场工程标准图 (第一版) 中铁十一局集团第四工程有限公司项目策划管理部二0一六年五月

本册目录序号图表名称图号页号序号图表名称图号页号1说明126 2小型构件预制场工程数量表227 3小型构件预制场总平面布置图328 4小型构件预制场横断面图429 5小型构件预制场房屋基础设计图530 6沉淀池设计图631 7养生池设计图732 8小型构件预制场围墙设计图833 934 1035 1136 1237 1338 1439 1540 1641 1742 1843 1944 2045 2146 2247 2348 2449 2550

小型构件预制场工程说明一.编制依据 1.《高速公路施工标准化技术指南》 2.《集团公司临建工程参考图集》二.布置原则为了适应标准化建设要求，路基水沟盖板、防护工程的小型预制块、桥面步行板等小型预制构件采用集中预制。三.建设标准 1.预制场布置要符合工厂化生产的要去，道路和排水畅通，场地四周采用通透式栅栏围墙，场地全部采用C20混凝土硬化，混凝土厚度为15cm，道路（运输通道）采用厚度为25cm的C25混凝土硬化。 2.小型构件预制场场地硬化按照四周低，中心高的原则进行，面层排水坡度为 1.5%，场地四周设置排水沟。四.场地布置根据小型构件的特点，预制场分为预制生产区、养护区、成品堆放区及办公住宿区等。各区域的划分用黄油漆隔离标识。 1.生产区根据小型预制构件的种类设置生产线，每条生产线须设置振动台。 2.养护区采用自动喷淋养护系统加盖土工布覆盖养生，确保构件处于湿润状态，养生时间不小于7d。 3.成品按不同规格分层码放，并规范标识；严格控制码放高度，层间必须用土工布隔离。养生期内预制件不得进行堆放，以防损伤；运输过程中应轻拿轻放，防止缺边缺角。五.设备配置 1.小型预制构件采用振动台，振动台电机功率应经过现场试验，对振动台的性能进行了分析与比选，确定振动台的电动机功率，一般为1.2KW～1.5KW，振动台数量根据预制构件的总量确定，本图暂按5台控制。 2.小型构件预制场内原则上不设置钢筋加工场和拌和站，如确需设置，可参考钢筋加工场标准图和拌和站标准图。六.模具要求模板采用钢模、高强度塑料模板，入模前进行拼缝检查，对拼缝达不到要求的，辅以双面胶或泡沫剂，必须采用优质脱模剂，保证混凝土外观。 1

小型构件预制场建筑施工办法

目录一、编制依据 ................................................................................................................. 二、工程概况 ................................................................................................................. 三、预制场位置及加工范围 ......................................................................................... 四、资源配置 ................................................................................................................. 4.1人员配置 .................................................................................................................. 4.2资源配置 .................................................................................................................. 五、施工方案 ................................................................................................................. 5.1、预制场施工流程 ................................................................................................... 5.2、总体规划 ............................................................................................................... 5.3、场地处理 ............................................................................................................... 5.4、临建材料堆放 ....................................................................................................... 5.5、围墙、办公、住宿 ............................................................................................... 5.6、水、电设施 ........................................................................................................... 5.7、排水设施 ............................................................................................................... 5.8、场地硬化 ............................................................................................................... 六、小型构件预制及存放措施 ..................................................................................... 6.1、小型预制构件预制 ............................................................................................... 6.2、拆模 ....................................................................................................................... 6.3、养护 ....................................................................................................................... 6.4、冬季及夏季施工养护措施 (7) 6.5、小型预制构件存放及转运 ................................................................................... 七、安全保证措施 ......................................................................................................... 八、质量保证措施 ......................................................................................................... 九、环境保护措施及文明施工 ..................................................................................... 小型构件预制场施工方案一、编制依据 1.1、实施性施工组织设计； 1.2、四川省高速公路建设标准化指南；

小型构件预制场方案

一、工程概况本标段为新建兰新铁路第二双线张掖至红柳河段工程LXS-11 标段，里程DK546+241.1-DK605+800 ，全标段正线长59.56km。线路位于甘肃省张掖市境内，自张掖市临泽县明水河村附近DK546+241.1引出，沿连霍高速公路北侧，在高台县南华镇以南设高台南站，而后线路并行既有兰新铁路北侧至本标段终点DK605+800 。一工区管段里程DK546+241.1-DK562+481. 05，管段正线长 16.24km。线路位于甘肃省张掖市境内，自临泽县引出，至高台县南华镇本标段终点DK562+481. 05。管段内路基边坡防护采用拱形骨架护坡及空心砖防护，空心六棱块等预制块施工总量约为326万块。二、编制依据 1、现场施工调查报告 2、大临总体规划方案 3、甘青公司标准化工地管理手册 4、张掖指挥部下发的《工厂化管理》和《关于大小临的具体要求》 5、国家相关的安全、质量、法律、法规三、小型构件预制厂位置、加工范围为确保预制块施工质量，我工区对预制块加工全部采用工厂化集中管理，共设置小型构件预制厂2处。分别位于DK554+100 （线右约150m ）及DK562+060处（线右约80m），一工区小型构件预制厂施工预制块用于DK546+241.1-DK562+481. 05段路基防护施工。具体位置及每个预制厂布置形式，详见附图：LXS-11标段一工区小型

构件预制厂总体规划平面图。四、配置情况 4.1人员配置小型构件厂配置现场负责2名，技术负责2名，安全员2名，质检员2名，实验员2名，领工员2名，材料员2名，操作手4名，工人30名。 4.2资源配置主要资源配置详见附图。五、施工方案小型构件预制厂建于既有钢筋加工厂及级配碎石拌和站旁边，利用原有厂区的电力设施及水源，交通便利，有效地减少临建的投入。预制厂施工流程：小型构件预制厂规划-（临时）征地-测量放样T场地填土、平整、碾压T临建材料堆放T围墙、办公、住宿房屋施工-开挖排水沟-场地及便道处理。 5.1、总体规划图小型构件预制厂分生活生产区、办公区和生活共三个区域，区域之间合理布局，其中办公区、生活区与生产分开。小型构件预制厂外墙同一采用红砖砌筑，墙高2m，厚24cm，具体布置详见附图：LXS-11 标段一工区小型构件预制厂总体规划平面图。 5.2、测量放样技术人员精确放样小型构件预制厂地四周边线，并放样出各区域的相对位置和标高，放样时应尽量保持横向分块线与路中心线垂直，在施

小型构件预制厂建厂及生产专项方案方案

1 小型构件预制厂建厂及生产专项方案一、工程概况 1.1 工程名称小型预制构件厂。 1.2 工程地点小型构件预制厂地处中铁一局京福客专闽赣V 标二公司分部2#拌合站（建阳市将崇工业平台），交通便利，场地以租赁方式取得，租期三年，占地约12亩。 1.3 建场目的施工管段路线总长12.711km ，管段内主要以桥、隧结构物为主，其中涉及隧道8座、桥梁9座、涵洞11座、框架中桥桥2座、路基11段(包含武夷山东站)。为满足路基骨架护坡、挡土板、隧道电缆沟槽盖板、路基防护栅栏等小型混凝土预制构件的集中预制施工生产需要，根据我部预制构件的工程数量拟规划建设1个小型预制构件厂对管段内所有小型混凝土预制构件进行集中预制。 1.4 主要工程量构件厂承担京福铁路客专闽赣V 标二公司分部范围内路基附属拱形骨架、平台肩、方砖、空心砖、挡土板、路基电缆槽、隧道水沟电缆槽盖板、路基防护栅栏的预制任务。

2 二、构件厂建厂规划方案 2.1 场地布置小型构件预制场位于将崇工业平台二号拌合站东南侧，占地约12亩；根据预制构件的种类、数量，预制厂主要分为7个功能区，内设生活区、拌合区，钢筋加工区，构件浇筑区，半成品区，成品区，存放区。场内行车道基层填压30cm 厚卵石级配砂，表层采用25cm 厚C25混凝土硬化；生产区地面基层填压30cm 厚卵石级配砂，表层采用10cm 厚C20混凝土进行硬化；钢筋加工区和构件生产区搭设防雨棚。场地规划完善的排水设施，构件成品区布设水路进行养生。场区生活设施新建约330 m2的工人临时住房，现有施工用水、电满足生产要求。预制厂总体平面布置图 2.2组织机构根据生产需要和标准化配备原则，本预制厂施工管理机构主要由进行施工小型构件预制场总体规划设计平面图北 Ⅱ排入沟

小型构件预制场标准化建设方案

汕湛高速揭博项目T9合同段小型构件预制场标准化建设方案广东省长大公路工程有限公司汕湛高速揭博项目T9标项目经理部

目录一、编制依据 (1) 二、编制范围 (1) 三、工程概况 (1) 四、预制场建设 (3) 1、场地建设 (3) 2、供水供电 (3) 2、排水系统 (3) 3、安全、消防 (4) 4、标识系统 (4) 五、小型预制构件生产 (4) 1、小型预制构件预制 (4) 2、拆模 (6) 3、养护 (6) 4、小型预制构件存放 (6) 5、运输 (6) 六、资源配置 (7) 1、人员配置 (7) 2、主要机械设备配置 (7) 七、质量保证措施 (8) 1、质量管理体系 (8) 2、质量保证措施 (9) 八、安全保证措施 (9) 九、文明施工措施 (10)

小型构件预制场标准化建设方案一、编制依据 1、广东省交通运输厅《广东省高速公路建设标准化管理规定(试行)》（粤交基﹝2010﹞435号）； 2、《关于印发广东省高速公路建设标准化管理指南(试行)的通知》（粤交基﹝2010﹞1375号）； 3、广东路桥公司汕湛高速公路工地建设标准化指南； 4、汕湛高速揭博项目两阶段设计图纸。二、编制范围本方案适用于汕湛高速T9标小型混凝土预制件预制场工程的施工。三、工程概况广东省汕头至湛江高速公路揭西大溪至博罗石坝段第9标段起于紫金县敬梓镇洋高村，起点桩号K151+000，终点桩号为K165+122.669，路线长14.123Km。其中桥梁总长1585.93m/8座，隧道长1381m/1座，圆管涵5道，盖板涵和通道40座，水墩停车区1处，水墩互通立交1处。本标段小型混凝土构件预制场设置于紫金县水墩镇群丰村附近，在县道X170旁,对应主线桩号为K161+500，即项目部、混凝土集中拌合站和钢筋加工场旁边。预制场内所用的混凝土由项目部集中拌合站提供，小型预制构件钢筋由钢筋加工场加工。预制场占地2000m2，负责本标段路基排水工程的水沟盖板、防护工程的各型预制块、隧道路基边沟盖板及其它设计要求的小型预制构件预制，其具体工程数量和模板数量见下表：

小型混凝土构件预制场安全技术交底

小型混凝土构件预制施工安全技术交底为进一步加强小型预制构件厂的安全管理，确保施工人员的人身安全，切实推进标准化工地和文明施工建设，特制定如下安全技术交底： 1. 施工现场一般安全要求 2. 构件加工注意事项 3. 构件的存放及运输要求 4. 施工用电、消防安全要求 5. 文明施工要求 6. 安全操作规程交底内容：一、施工现场一般安全要求 1、新入场的工人必须经过三级安全教育，考核合格后，才能上岗作业；特种作业和特种设备作业人员必须经过专门的培训，考核合格并取得操作证后才能上岗。 2、必须接受安全技术交底，并清楚其内容，施工中严格按照安全技术交底作业。 3、按要求使用劳保用品；进入施工现场，必须戴好安全帽，扣好帽带。 4、施工现场禁止穿拖鞋、高跟鞋和易滑、带钉的鞋，杜绝赤脚、赤膊作业，不准疲劳作业、带病作业和酒后作业。 5、夜间施工须有充足的照明，遇有暴雨、大风、大雾等恶劣天气时，应停止室外作业。 6、工作时要思想集中，坚守岗位，遵守劳动纪律，不准在现场随意乱窜。 7、不准擅自拆除施工现场的防护设施、安全标志、警告牌等，需要拆除时，必须经过施工负责人同意。

8、不准破坏现场的供电设施和消防设施，不准私拉乱接电线和私自动用明火。 9、预制厂内应保持场地整洁，道路通畅，材料区、加工区、成品区布局合理，机具、材料、成品分类分区摆放整齐。 10、进入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。二、构件加工注意事项 1、钢筋加工（1）钢筋加工场地面平整，道路通畅，机具设备和电源布臵合理。（2）采用机械进行除锈、调直、断料和弯曲等加工时，机械传动装臵要设防护罩，并由专人使用和保管。（3）钢筋焊接人员需配戴防护罩、鞋盖、手套和工作帽，防止眼伤和皮肤灼伤。电焊机的电源部分要有保护，避免操作不慎使钢筋和电源接触，发生触电事故。（4）钢筋调直机要固定，手与飞轮要保持安全距离；调至钢筋末端时，要防止甩动和弹起伤人。（5）钢筋切断机操作时，不准将两手分在刀片两侧俯身送料。不准切断直径超过机械规定的钢筋。（6）钢筋弯曲机弯制钢筋时，工作台要安装牢固；被弯曲钢筋的直径不准超过弯曲机规定的允许值。弯曲钢筋的旋转半径内和机身没有设臵固定锁子的一侧，严禁站人。（7）电机等设备要妥善进行保护接地或接零。各类钢筋加工机械使用前要严格检查，其电源线不要有损破，老化等现象，其自身附带的开关必须安装牢固，动作灵敏可靠。（8）搬运钢筋要注意附近有无人员、障碍物、架空电线和其他电器设备，防止碰人撞物或发生触电事故。

小型构件预制场规划方案

陕西神佳米高速公路TJ-03标小型预制件规划方案编制：复核：审核：中铁二局陕西神佳米高速公路第三项目经理部 2014年8月18日

目录一、工程概况 (3) 二、小型构件预制厂建设的总体原则及标准 (3) 三、小型构件预制厂总体施工方案 (4) 四、小型构件预制厂建设工期及资源配置 (6) 五、安全、文明施工 (7)

中铁二局陕西神佳米高速公路第三项目部小型构件预制厂规划方案一、工程概况中铁二局陕西神佳米高速公路第三项目部承担施工管段里程为K35＋000～K46+000段的施工任务，线路总长11km，本小型构件预制厂主要负责生产路堤边坡骨架护坡防护挡水块和边沟盖板的预制。主要生产工程量如下： 1.路堤浆砌片石拱型骨架护坡挡水块矩形块：10620块； 2.路堤浆砌片石拱型骨架护坡挡水块弧形块：14158块； 3.路基边沟盖板Ⅲ－2型：9102块。二、小型构件预制厂建设的总体原则及标准（一）预制厂建设总体原则预制厂必须采取工厂化，生产厂区要充分考虑占地、材料运输、水电等各项因素，合理规划，场内生产区、存放区等合理布局，满足标准化管理要求。（二）预制厂建设标准 1.预制厂设置在三项目第1号预制梁场内钢筋加工棚小里程侧的空地

上。 2.预制厂内设置有模板整修区、生产区、养护区、存放区。其中生产区配1套振动台。 3.预制厂地必须进行混凝土硬化处理，硬化承载力满足场内作业要求，场地硬化时按四周低、中心高的原则进行，设置排水沟，水沟底面用水泥砂浆进行抹面。 4.场内五图一牌设置、各标识标志标牌内容、尺寸大小均按照《项目现场安全文明标志》规定制作。三、小型构件预制厂总体施工方案（一）预制施工为保证预制块内实外美，施工时注意以下事项： 1.按照试验室的施工配合比拌制混凝土。拌制的混凝土要色泽均匀，无离析和泌水现象，和易性好，拌制后及时检查混凝土的坍落度等质量指标是否符合要求。 2.混凝土生产过程中，一定要严格按试验确定的配合比投料，并严格控制水灰比和搅拌时间，随气候变化随时抽验砂子、碎石的含水率，及时调整用水量。 3.混凝土添加至模具中时，应一次填足，不得出现断续添加现象，避免后添加部分混凝土振动时间不足出现气泡，振动密实的标准以混凝土表面泛浆，不再冒气泡为准。 4.混凝土应在初凝前将底面平整收面。（二）拆模
