装置空间：设计一压缩弹簧必须清楚了解，所需装置弹簧的空间，方能有效掌握一压缩弹簧之基本制造条件，外径、内径、自由长。
活动行程荷重：压缩弹簧的设计，必须清楚了解要作动的位置，及所需承载之弹力。定出位置了解所需的弹力，则可决定材质、线径、圈数。
环境因素：弹簧于不同环境下作动，会受环境因素的影响，而影响到使用寿命，故设计者必须考虑到环境温度及湿度之变化，温度对弹簧的寿命影响甚巨，湿度则容易使未表面处理的弹簧产生氧化。故环境因素可决定该弹簧是
否需作表面处理及材质的选定。
两端距离空间：拉伸弹簧两端点将影响到挂勾之形式及拉簧的自由长。空间
则可决定密着部的尺寸、外径。
预拉之荷重：预拉之荷重则决定弹簧的材质及线径，密着部的尺寸则可调整
预拉长度。
心轴之外径：扭簧内径的订定得依心轴的大小而决定,但需考虑扭转后,簧体
之变化，故得预留适当之裕度。
装置空间之内径：若一扭转弹簧之装置采崁入式则需考虑崁入式之空间。空间则决定簧体的外径、自由长、圈数。
扭转支点：扭簧作功时必须有一支点，此一支点可决定，扭杆的长度及形
式。
作动之起终点：施力扭杆在未作功时与支点的角度位置，可明订出施力扭杆
的长短、形式及与支点杆的角度。
这两天搞圆柱螺旋压缩弹簧设计，而想到的
设计时，我们用到的参数有：材料的抗拉强度（或剪切强度），弹性模量
（或剪切模量）及弹簧的几何尺寸。
出于疲劳的考虑，而设定弹簧的极限工作载荷。
整个计算、选参数的过程并未考虑热处理对弹簧产生的影响。从中是否能说明，热处理并不是很影响弹簧刚度等参数，是否可认为热处理不影响弹簧的
弹性模量（或剪切模量）。
至于热处理为什么重要我想是不是因为热处理改变的是材料的屈服强度，热处理没做好的弹簧，很容易发生永久性的变形，不可恢复，这是一种屈服失
效。
由此我们可否认为：真真设计合理的弹簧，在正常工况下，超寿命使用，若要发生失效，只能是疲劳失效，也就是发生脆断。
各类弹簧设计流程
各类弹簧设计流程内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
各类弹簧设计流程 装置空间：设计一压缩弹簧必须清楚了解，所需装置弹簧的空间，方能有效掌握一压缩弹簧之基本制造条件，外径、内径、自由长。 活动行程荷重：压缩弹簧的设计，必须清楚了解要作动的位置，及所需承载之弹力。定出位置了解所需的弹力，则可决定材质、线径、圈数。 环境因素：弹簧于不同环境下作动，会受环境因素的影响，而影响到使用寿命，故设计者必须考虑到环境温度及湿度之变化，温度对弹簧的寿命影响甚巨，湿度则容易使未表面处理的弹簧产生氧化。故环境因素可决定该弹簧是 否需作表面处理及材质的选定。 两端距离空间：拉伸弹簧两端点将影响到挂勾之形式及拉簧的自由长。空间 则可决定密着部的尺寸、外径。 预拉之荷重：预拉之荷重则决定弹簧的材质及线径，密着部的尺寸则可调整 预拉长度。 心轴之外径：扭簧内径的订定得依心轴的大小而决定,但需考虑扭转后,簧体 之变化，故得预留适当之裕度。 装置空间之内径：若一扭转弹簧之装置采崁入式则需考虑崁入式之空间。空间则决定簧体的外径、自由长、圈数。 扭转支点：扭簧作功时必须有一支点，此一支点可决定，扭杆的长度及形 式。 作动之起终点：施力扭杆在未作功时与支点的角度位置，可明订出施力扭杆 的长短、形式及与支点杆的角度。 这两天搞圆柱螺旋压缩弹簧设计，而想到的
设计时，我们用到的参数有：材料的抗拉强度（或剪切强度），弹性模量 （或剪切模量）及弹簧的几何尺寸。 出于疲劳的考虑，而设定弹簧的极限工作载荷。 整个计算、选参数的过程并未考虑热处理对弹簧产生的影响。从中是否能说明，热处理并不是很影响弹簧刚度等参数，是否可认为热处理不影响弹簧的 弹性模量（或剪切模量）。 至于热处理为什么重要我想是不是因为热处理改变的是材料的屈服强度，热处理没做好的弹簧，很容易发生永久性的变形，不可恢复，这是一种屈服失 效。 由此我们可否认为：真真设计合理的弹簧，在正常工况下，超寿命使用，若要发生失效，只能是疲劳失效，也就是发生脆断。
弹簧设计和计算
弹簧设计和计算 一.弹簧按工作特点分为三组 二.I组：受动负荷（即受力忽伸忽缩，次数很多）的弹簧,而且当弹簧损坏后将引起整个机构发生 故障.例如：发动机的阀门弹簧、摩擦离合器弹簧、电磁制动器弹簧等。 三.U组：受静负荷或负荷均匀增加的弹簧，例如安全阀和减压阀的弹簧，制动器和传动装置的弹 簧等。 四.川组：不重要的弹簧，例如止回阀弹簧手动装置的弹簧，门弹簧和沙发弹簧等。 五.按照制造精度分为三级 六.1级精度：受力变形量偏差为土5%勺弹簧，例如调速器和仪器等需要准确调整的弹簧。 七.2级精度：受力变形量偏差为土10%勺弹簧，例如安全阀、减压阀和止回阀弹簧，内燃机进气 阀和排气阀的弹簧。 八.3级精度：受力变形量偏差为土15%勺弹簧，不要求准确调整负荷的弹簧，象起重钩和缓冲弹 簧、刹车或联轴器压紧弹簧等。 九■名词和公式 1。螺旋角：也叫“升角”，计算公式是： 螺旋角的正切tg-盘；式中：t---弹簧的节距;D2---中径 般压缩弹簧的螺旋角a =6~9°左右； 2。金属丝的展开长L=^± ~二。2n+钩环或腿的展开长; COSG 式中：n1=弹簧的总圈数；n=弹簧的工作圈数。 3。弹簧指数：是弹簧中径D2与金属丝直径d的比，又叫“旋绕比”，用C来代表，即: C =2 ; d 在实用上C>4，太小了钢丝变形很厉害，尤其受动负荷的弹簧，钢丝弯曲太厉害时使用寿命就短。但C也不能太大，最大被限制于C<25。C太大，弹簧本身重量在巨大的直径上不断地颤动而发生摇摆，同时缠绕以后容易松开，直径难于掌握。一般C=4~9 弹簧指数C可按下表选取。 表弹簧指数C选择
4?用弹簧应力计算公式的时候，还要考虑金属丝弯曲的程度对应力的影响，而加以修正。这影响强度计算的弯曲程度，叫“曲度系数”，分别用下式表示： 压、拉弹簧曲度系数k二归1 0615; 4C 一4 C 扭转弹簧曲度系数k^^^1; 4C — 4 为了便于计算，根据上面两个公式算出K和K1值，列成表2： 曲度系数K和K1表 5.计算扭转弹簧刚度时，主要是受弯曲应力。因此，使用的是弹性模数E。 钢的E=2.1"04（公斤力/毫米2）；铜的E=0.95"04（公斤力/毫米2） 6 ?计算压缩、拉伸弹簧时，主要是受剪切应力。因此使用的是剪切弹性模数G 钢的剪切弹性模数3 8000 （公斤力/毫米2）; 青铜的剪切弹性模数S4000 （公斤力/毫米2）。7?工作圈数和支承圈 工作圈的作用是使弹簧沿轴线伸缩，是实际参加工作的圈数，又叫“有效圈数”，用n来表示。 支承圈的功用，是用来保证压缩压缩弹簧在工作时轴线垂直于支承端面，但并不参加弹簧工作。因此，压缩弹簧的两端至少各要3/4圈拼紧，并磨平作为支承面。磨薄后的钢丝厚度约为1/4d，尾部和工作圈贴紧。 重要的压缩弹簧，两端的结束点要在相反的两边，以使受力均匀。所以一般压缩弹簧的总圈 数多带有半圈的，如623圈、10 12圈等。 压缩弹簧的工作圈是从按计算的螺旋角卷制时算起，而拉伸弹簧是从钩的弯曲处开始计算。压缩弹簧必须有支承圈，扭簧和拉伸簧由于两端有腿或钩环，所以没有支承圈。选择压缩弹簧工作圈的要点是：必须考虑到安装地位的限制和稳定性，圈数不要太多，同时也要考虑到受力均匀和能耐冲击疲劳，因此圈数也不能太少。在一般情况下，压缩弹簧工作圈数选择是： 在不重要的静负荷作用下，n >2.5圈，经常受负荷或要求受力均匀时n》4圈，而安全阀弹簧对受力均匀的要求很严格，所以n》6圈。至于受动负荷如排气阀弹簧，也要求n》6 圈。 n》7圈的弹簧，两头的支承圈数要适当加多，但每边不超过 1 14圈。因此，总圈数为：n1 =n 1.5~ 2.5。 8 ?刚度与弹簧指数、圈数的关系
圆柱弹簧的设计计算.
圆柱弹簧的设计计算 (一)几何参数计算 普通圆柱螺旋弹簧的主要几何尺寸有：外径D、中径D2、内径D1、节距p、螺旋升角α及弹簧丝直径d。由下图圆柱螺旋弹簧的几何尺寸参数图可知，它们的关系为： 式中弹簧的螺旋升角α，对圆柱螺旋压缩弹簧一般应在5°～9°范围内选取。弹簧的旋向可以是右旋或左旋，但无特殊要求时，一般都用右旋。 圆柱螺旋弹簧的几何尺寸参数 普通圆柱螺旋压缩及拉伸弹簧的结构尺寸计算公式见表(普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式)。 普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式
(二)特性曲线
弹簧应具有经久不变的弹 性，且不允许产生永久变形。因 此在设计弹簧时，务必使其工作 应力在弹性极限范围内。在这个 范围内工作的压缩弹簧，当承 受轴向载荷P时，弹簧将产生 相应的弹性变形，如右图a所 示。为了表示弹簧的载荷与变形 的关系，取纵坐标表示弹簧承受 的载荷，横坐标表示弹簧的变 形，通常载荷和变形成直线关系 (右图b)。这种表示载荷与变 形的关系的曲线称为弹簧的特 性曲线。对拉伸弹簧，如图<圆 柱螺旋拉伸弹簧的特性曲线> 所示，图b为无预应力的拉伸 弹簧的特性曲线；图c为有预 应力的拉伸弹簧的特性曲线。 右图a中的H0是压缩弹簧 在没有承受外力时的自由长度。 弹簧在安装时，通常预加一个压 力 Fmin，使它可靠地稳定在安 装位置上。Fmin称为弹簧的最 小载荷(安装载荷)。在它的作 用下，弹簧的长度被压缩到H1 其压缩变形量为λmin。Fmax 为弹簧承受的最大工作载荷。在 Fmax作用下，弹簧长度减到 H2，其压缩变形量增到λmax。 圆柱螺旋压缩弹簧的特性曲线λmax与λmin的差即为弹簧的 工作行程h,h=λmax-λmin。 Flim为弹簧的极限载荷。在该 力的作用下，弹簧丝内的应力达 到了材料的弹性极限。与Flim 对应的弹簧长度为H3，压缩变 形量为λlim。

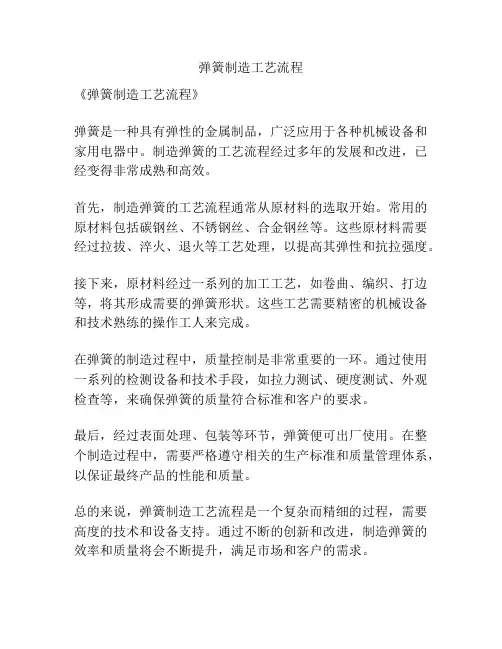

弹簧零件的基本制作流程
弹簧零件的基本制作流程 影响弹簧制造精度和质量的因素很多，如材料状态、操作者的技术水平、工艺装置和设备的精度、制造工艺的选择、各工序偏差的计算及分配等。因而在大批量生产前，应该按弹簧的性能要求进行首件试验（一般为3-10件），首件试验合格后，方可投入大批量生产。 一、冷成形弹簧的基本制作流程 当弹簧所用钢材的圆形截面直径小于14mm、矩形截面边长小于10mm、或相近尺寸的扁钢时，一般采用冷成形制造工艺。当使用成形后不需淬火、回火处理的材料制造弹簧时，其制作流程为： 1．圆柱螺旋压簧的加工方法 1.1缠制弹簧前首先看懂《制簧工艺卡片》 1.2选择缠簧芯轴，选择控制节距的齿轮达配，选择弹簧旋向，进行 卷簧加工，检查卷制弹簧的半成品尺寸。 1.3按弹簧的总圈数切断，并对钢丝端头切尾、去毛刺。 1.4对弹簧端部进行加工：用电热并头器对弹簧并头、在砂轮机上磨 削端面 1.5对弹簧半成品进行校正 1.6按《热处理工艺卡片》进行热处理 1.7进行强压（或短压）处理 1.8检查强压（或短压）后的尺寸，对弹簧成品进行校正，校正后进 行去应力退火，短压，自检。 1.9检验
1.10 表面防腐处理 1.11 包装 2. 圆柱螺旋拉簧的加工方法 2.1缠制弹簧前首先看懂《制簧工艺卡片》 2.2选择缠簧芯轴，选择控制节距的齿轮达配,(如手工缠制，则应选择合理的自缠辅具)，选择弹簧旋向,进行卷簧加工，检查缠制弹簧的半成品尺寸。 2.3按《热处理工艺卡片》进行去应力退火处理 2.4按弹簧的半成品总圈数切断（或割断） 2.5对弹簧端部进行加工：端部拉直，钩环制作 2.6对弹簧半成品进行校正：钩环位置，钩环相对角度 2.7按《热处理工艺卡片》进行去应力退火处理 2.8进行长拉（或短拉）处理 2.9检查长拉（或短拉）后的尺寸，根据所加工弹簧的《制簧工艺卡片》上的技术要求，对弹簧成品进行校正，校正后进行去应力回火，短拉，自检。 2.10 切尾，去毛刺 2.11检验 2.12 表面防腐处理 3. 圆柱螺旋扭簧的加工方法 3.1缠制弹簧前首先看懂《制簧工艺卡片》 3.2选择缠簧芯轴，选择控制节距的齿轮达配,(如手工缠制，则应选
弹簧弹力计算公式详解
弹簧弹力计算公式详解 压力弹簧、拉力弹簧、扭力弹簧是三种最为常见的弹簧，压力弹簧、拉力弹簧、扭力弹簧的弹力怎么计算，东莞市大朗广原弹簧制品厂为您详解，压力弹簧、拉力弹簧、扭力弹簧的弹力计算公式。 一、压力弹簧 ·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷; ·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm); ·弹簧常数公式(单位：kgf/mm)： G=线材的钢性模数：琴钢丝G=8000 ;不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 Nc=有效圈数=N-2 弹簧常数计算范例: 线径=2.0mm , 外径=22mm , 总圈数=5.5圈,钢丝材质=琴钢丝 二、拉力弹簧 拉力弹簧的k值与压力弹簧的计算公式相同 ·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹
簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。 ·初张力=P-(k×F1)=最大负荷-(弹簧常数×拉伸长度) 三、扭力弹簧 ·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm). ·弹簧常数公式(单位：kgf/mm): E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 R=负荷作用的力臂 p=3.1416
弹簧设计计算过程
弹簧设计计算过程 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
弹簧设计计算 已知条件： 弹簧自由长度H0= 弹簧安装长度L1=411mm 弹簧工作长度L2=227mm 弹簧中径D= 弹簧直径d= 弹簧螺距P=12mm 弹簧有效圈数n=66 弹簧实际圈数n1=68 计算步骤： （1）初步考虑采用油淬火-回火硅锰弹簧钢丝60Si2MnA C 类，抗拉强度1716-1863MPa ，切变模量G=79GPa ，弹性模量E=206GPa 。 取b σ=1716MPa 。 （2）压缩弹簧许用切应力 p τ=~ b σ=~*1716MPa=~ 取p τ=。 （3）由于弹簧刚度尚未可知，但是弹簧的中径、直径、有效圈数都已知。
2 .33.22==d D C =（计算值在5~8之间） 6.9688 615.046.9688416.96884615.04414+-?-?=+--=C C C K = 弹簧的最大工作压缩量Fn=795-227=568mm 由公式348D P F Gd n n n =可得最大工作载荷34343.226685682.3798????==nD F Gd P n n = 弹簧刚度663.2282.379834 34' ???==n D Gd P =mm 节距t=66 2.35.1795)2~1(0?-=-n d H =≈12 计算出来的自由高度H0=nt+=66*12+*= 压并高度Hb=(n+d=(66+*=216mm 弹簧最小工作载荷时的压缩量F1=795-411=384mm 则最小工作载荷3 431413.226683842.3798????==nD F Gd P = 螺旋角α=arctan(t/πD)=arctan(12/*)= 弧度= ° 弹簧展开长度L=1696 .0cos 683.22cos 1??=παπDn = ≈4833mm 弹簧压并高度H b ≤n 1*d max =68*（+）=，取值216mm 弹簧压并时的变形量为= 弹簧压并时的载荷为Fa=*= （4）螺旋弹簧的稳定性、强度和共振的验算 高径比b=H0/D==> n B c P H P C P >=0' 不稳定系数C B = ==0'H P C P B c **= 弹簧设计规范 一、弹簧的功能 弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。很多机械正是利用弹簧的这一特点来满足特殊要求的。其主要功能有： ⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。 ⑵、测力，如测力器和弹簧秤的弹簧等。 ⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。 ⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。 二、弹簧的类型、特点和应用 弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。各种弹簧的特点、应用见表1。 法。 三、弹簧使用的材料及其用途 弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。 弹簧材料使用最广者是弹簧钢（SUP）。碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。其他弹簧钢材料还有：65Mn, 50CrMn, 30W4Cr2V等。 a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。 b、大型弹簧多用热作加工，即弹簧材料高温轧成棒，再高温加工成形后，淬火于780度～850度左右之油或水中，再施以400度～500度的温度回火。 c、小型弹簧，先经退火，再用冷作加工，捲成后再经硬化回火，如钢丝、琴钢丝或钢带。 d、琴钢丝是属高炭钢材（0.65～0.95%）制造，杂质少，直径常小于1/4时经过轫化处理后在常温抽成线，其机械性质佳，抗拉强度及轫性大，为优良的螺旋弹簧材料。 e、不锈钢丝用于易受腐蚀处，承受高温可用高速钢及不锈钢。 f、油回火线含碳量0.6～0.7%应含锰，0.6～1.0%常用于螺圈弹簧。 g、板弹簧常用0.9～1.0%之普通钢，其较高级者则使用铬钒钢及矽锰钢。 弹簧常在变载荷和冲击载荷作用下工作，而且要求在受极大应力的情况下，不产生塑性变形，因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。同时要求有较高的冲击韧性，良好的热处理性能等。常见的弹簧材料有优质碳素钢、合金钢和铜合金。几种主要弹簧材料的使用性能和许用应力见表2。 弹簧设计计算 已知条件： 弹簧自由长度H0=796.8mm 弹簧安装长度L1=411mm 弹簧工作长度L2=227mm 弹簧中径D=22.3mm 弹簧直径d=3.2mm 弹簧螺距P=12mm 弹簧有效圈数n=66 弹簧实际圈数n1=68 计算步骤： （1）初步考虑采用油淬火-回火硅锰弹簧钢丝60Si2MnA C 类，抗拉强度1716-1863MPa ，切变模量G=79GPa ，弹性模量E=206GPa 。 取b σ=1716MPa 。 （2）压缩弹簧许用切应力 p τ=(0.4~0.47) b σ=(0.4~0.47)*1716MPa=686.4~806.52MPa 取p τ=686.4MPa 。 （3）由于弹簧刚度尚未可知，但是弹簧的中径、直径、有效圈数都已知。 2 .33.22==d D C =6.9688（计算值在5~8之间） 6.9688 615.046.9688416.96884615.04414+-?-?=+--=C C C K =1.2139 弹簧的最大工作压缩量Fn=795-227=568mm 由公式348D P F Gd n n n =可得最大工作载荷34343.226685682.3798????==nD F Gd P n n = 803.5758N 弹簧刚度663.2282.379834 34' ???==n D Gd P =1.4147N/mm 节距t= 66 2.35.1795)2~1(0?-=-n d H =11.9727≈12 计算出来的自由高度H0=nt+1.5d=66*12+1.5* 3.2=796.8mm 压并高度Hb=(n+1.5)d=(66+1.5)*3.2=216mm 普通压缩弹簧设计原理和方法及实例教程 首先说下弹簧设计的2个最基本的公式： 1.弹簧常数K：单位kg/mm 2.?簧作用力P：单位g 说明：G(弹性系数)：对不同材料，可以查资料（不锈钢304为7000 kg/mm2） d(线径) OD(外径) Dcen(中心径)：OD-d Nc(有效圈数)：总圈数-2 L(作用长度)：预压长度+作用行程 当然做好一个要求高的压缩弹簧，要考虑的远不止这些，要考虑弹簧处理后应力的变化、摩擦力影响等等因素。 下面我们看看原题的要求，附图片： 1.压缩弹簧被用在一个装配件里，里面的为塑料件。塑料件和弹簧相配合的直径为8.4mm。 2.装配好后，在不受外力的情况下，弹簧的长度为10mm。 3.在受外力270-280g的情况下，弹簧的长度为为5mm，也就是说弹簧作用行程也为5mm。 分析上面的2个基本公式： 1.G((弹性系数)是通过选材料可以确定的。（我用的不锈钢304） 2.d(线径)怎么选取呢？我们假想下，如果选d=1的话，那么弹簧的圈数就不能超过6圈（保守的圈数），因为在280g力压紧后，空间高只有5 mm（6圈*1=6 mm），会产生矛盾干涉。所以根据以往画弹簧经验，这里我就取d=0.6，（直径太细影响受力，就不取d=0.3了），那么同时确定弹簧的总圈数=7圈，Na有效圈数为5圈，符合弹簧受力的要求（个人认为圈数太少也会影响受力），弹簧压紧后的高度=7圈*0.6=4.2 mm，小于5 mm，符合设计意图。 3.OD(外径) 怎么选取呢？根据图纸，塑料件和弹簧相配的直径为8.4mm，所以取弹簧的内径为9 mm （不松也不紧）那么OD =9+0.6*2=10.2mm 4.Dcen(中心径)= OD-d=10.2-0.6=9.6 mm 5.Na (有效圈?)：上面确定线径的时候已经确定了Na=7-2=5圈（两头有2圈是并齐的，就不多说了）综合上面所叙述，弹簧常数K就可以算出来了 K=7000*0.6^4/8*9.6^3*5=0.0256Kg/mm=25.6g/mm (代入公式1就OK了) 那么弹簧常数K出来了，代入公式2就可以算得L=P/K=10.93≈11 mm 因为L=预压长度+作用行程所以预压长度=L-作用行程=11-5=6mm 得出结论：弹簧的自由长度=预压长度+预压载荷时的长度=6+10=16mm 接下来就是出图纸了，就不多说了呢!! --------------------------------------教程完--------------------------------------------- 弹簧设计计算 弹簧在材料选定后，设计时需要计算出弹簧刚度F、中径D、钢丝直径d、有效圈数ｎ、变形量f。 以下面弹簧设计为例； 1.计算弹簧受力： 假设弹簧端克服１个标准大气压,即推动钢球,则弹簧受力为： F=PA＝1×１0错误!N/mm错误!×πd1错误!/4 其中d1——钢球通道直径 弹簧还须克服钢球下降重力: Ｇ=mρV=ｍ×4ρπR错误!/３ 其中R——钢球半径 弹簧受合力： F合=F+G 考虑制造加工因素,增加1.２倍系数 F′=1.2F合 2.选材料:（一般选用碳素弹簧钢丝６５Mn或琴钢丝) 以6５Mｎ为例,钢丝直径d=１．4mm 3.查表计算许用应力： 查弹簧手册８-10表中Ⅰ类载荷的弹簧考虑(根据阀弹簧受力情况而言) 材料的抗拉强度σb与钢丝直径d有关 查表2-３０(选用D组): σｂ=2150~24５０Ｍｐａ 安全系数Ｋ＝1．１～1.3, 可取Ｋ=1.２, 则σb＝１791.7~２0４１.7 Mpa 因此σb=１７9１.７Ｍｐa(下限值） 查表2-10３,取切变模量Ｇ=78.８×10错误!Ｍpａ 查表8-１0,取许用切应力τs=＝0．5σb＝0.3×1791.7＝53７.51Mｐａ4．选择弹簧旋绕比C: 根据表８-4初步选取C=10 ５.计算钢丝直径：d≥1．6√KFC/[τ] 其中Ｋ——曲度系数,取K＝1.1~1．3 F——弹簧受力 6．计算弹簧中径： Ｄ=Cｄ 7.计算弹簧有效圈数: n＝Ｇd错误!ｆ／8FD错误!则总圈数n总=n＋n1(查表8-6) 8.计算试验载荷: Fs=πd错误!τs／８D ９.自由高度: Ｈ0=nt+1.５ｄ 其中：ｔ——初步估计节距t=ｄ＋f/n+δ1(δ1=0.１d) 查表8-7系列值Ｈ0取整数 １０.节距计算: t=（H0-1.5ｄ)/n １1.弹簧螺旋角:（此值一般符合=5°～9°) 圆柱拉、压螺旋弹簧的设计方法与实例 【活动设计】 本次活动通过让幼儿在自制弹簧玩具的过程中接触各种材料，探索弹簧的弹性与材料、制作方法之间的关系，懂得如何比较和寻求验证，并在此过程中训练幼儿的艺术创意，获得审美与成功的快乐。 【活动目标】 1、探索制作圆柱螺旋弹簧玩具的方法。 2、体验科技小制作的乐趣。 【活动准备】 1、每人一根约30厘米长的细铁丝，一根食指粗的圆木棍。小兔等弹簧玩具范例几个。 2、白板纸、约3厘米长的塑料吸管、双面胶、剪刀、橡皮泥等材料。 【活动过程】 一、教师出示小兔的弹簧玩具，激发幼儿的兴趣。 教师用力压一下小兔，请幼儿观察，发现原来小兔会跳舞。猜猜它为什么会自己跳舞，它是怎么做出来的？ 二、打开玩具外面的包装，请幼儿观察玩具里面的秘密：原来小兔的身下有弹簧。 1、幼儿运用弹簧，再次进行操作。 （1）我们刚刚发现了有弹簧的玩具就能动。这里有各种各样的弹簧，请你玩一玩，说说你是怎么玩的？弹簧有哪些变化？ （2）师幼共同小结：能伸能缩，松手后能恢（jy135幼儿教育）复原来的样子。 三、教师示范弹簧的做法，请幼儿尝试制作玩具弹簧。 1、教师左手拿圆木棍，右手拿细铁丝，将细铁丝的一端固定在木棍上，然后开始一圈一圈地往木棍上绕铁丝。 注意：每圈铁丝螺旋式上升，每圈之间留有一定的空隙，不要太密。缠好后，将木棍从中间抽出，弹簧就做好了。 2、请幼儿自己尝试制作弹簧，教师巡回指导，重点帮助有困难的幼儿，提醒幼儿注意安全操作。 四、请幼儿将做好的弹簧固定在橡皮泥底座上，制作喜欢的小动物形象。 1、可以取白纸板，画上自己喜欢的小动物，然后将其剪下，粘贴到塑料管上。 2、将吸管插到弹簧上，玩具就做好了。 3、教师鼓励幼儿大胆创作，互相交流，分享成功的经验。 五、组织幼儿以组为单位交流自己的制作经验。 【活动反思】 通过让幼儿自由探索弹簧玩具，发现弹簧玩具会自己动。然后又在组织交流各自经验的基础上，引导幼儿集中探索弹簧的特性：能伸能缩，松手后能恢复原来的样子，体现了“玩中学”的教育理念。 最后，幼儿利用弹簧的性能，用所提供的各种半成品材料自己制作弹簧玩具，是本次活动的高潮，在这个环节中，幼儿表现特别兴奋，制作非常认真，从他们制作的过程中看来，思维处于积极的状态，只是由于制作弹簧有些难度，这是我事先没有考虑到的，所以时间有些费力，最后在老师的帮助下，大多数孩子成功的完成作品，脸上的喜悦无以言表，他们玩着自制的弹簧玩具，成就感油然而生。 电力设备电气绝缘国家重点实验室 Xi ’an Jiaotong University, China 弹簧设计和计算 1、弹簧在断路器中的应用 2、弹簧的分类 EE 弹簧是一种利用弹性来工作的机械零件。在载荷作用下能够产生变形，卸载时释放能量恢复原形，加载变形过程遵循一定的规律，可以用来控制机件的运动、缓和冲击或震动、贮蓄能量、测量力的大小等 保证动作力：如操作机构的作用力、触头压力、电磁系统的反 EE 这类弹簧多数由圆形截面材料制成，当同样空间条 件下需要更大的刚度时，可选用矩形截面的材料 圆柱形螺旋压缩弹簧圆柱形螺旋压缩弹簧圆柱形螺旋压缩弹簧 结构简单，制造方便，特性接近于直线型，刚度值较稳 EE 2013-04-02 5 （2）变径螺旋弹簧 ?圆锥形螺旋弹簧 这类弹簧的特点是稳定性好，结构紧凑，其特性线开始是直线，随着载荷的增加，逐渐变成渐增型，有利于缓和冲击和共振，接触器弹簧的主弹簧常选用圆锥形弹簧。 ?中凸和中凹形弹簧 这类弹簧的特性相当于圆锥形弹簧，中凸形弹簧在某些场合可替代圆锥形弹簧使用，中凹形弹簧主要用作坐垫 和床垫。 （3）碟形弹簧 加载与卸载特性不重合，在工作过程中有能量消耗，缓冲和减震能力强，蝶形 弹簧常用于中、高压产品中。 EE 2013-04-02 6这类弹簧圈数多，变形角大，储存能量大，多用在仪器和钟表中 这类弹簧由薄片材料制成，结构形状繁多，主要用于仪表及低压元器按照不同使用条件和承受负荷的情况，弹簧又分成4大类 第1类：承受静负荷，或变换次数甚少并不带冲击性负荷的弹簧。第2类：承受具有一定次数的变换，但冲击并不强烈的弹簧。第3类：承受高速变换次数，但并不太强烈的冲击负荷的弹簧。 弹簧设计和计算 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8- 一. 弹簧按工作特点分为三组 二. Ⅰ组：受动负荷(即受力忽伸忽缩,次数很多)的弹簧,而且当弹簧损坏后将引起整个机构 发生故障.例如:发动机的阀门弹簧、摩擦离合器弹簧、电磁制动器弹簧等。 三. Ⅱ组：受静负荷或负荷均匀增加的弹簧，例如安全阀和减压阀的弹簧，制动器和传动装 置的弹簧等。 四. Ⅲ组：不重要的弹簧，例如止回阀弹簧手动装置的弹簧，门弹簧和沙发弹簧等。 五. 按照制造精度分为三级 六. 1级精度：受力变形量偏差为±5%的弹簧，例如调速器和仪器等需要准确调整的弹簧。 七. 2级精度：受力变形量偏差为±10%的弹簧，例如安全阀、减压阀和止回阀弹簧，内燃机 进气阀和排气阀的弹簧。 八. 3级精度：受力变形量偏差为±15%的弹簧，不要求准确调整负荷的弹簧，象起重钩和缓 冲弹簧、刹车或联轴器压紧弹簧等。 九. 名词和公式 1。螺旋角：也叫“升角”，计算公式是: 螺旋角的正切2 D t tg πα= ; 式中:t---弹簧的节距; 2D ---中径。 一般压缩弹簧的螺旋角α=6~9°左右; 2。金属丝的展开长L= α πcos 1 2n D ≈n D 2π+钩环或腿的展开长； 式中：n 1=弹簧的总圈数； n=弹簧的工作圈数。 3。弹簧指数：是弹簧中径2D 与金属丝直径d 的比，又叫“旋绕比”，用C 来代表，即： d D C 2 = ； 在实用上C ≥4，太小了钢丝变形很厉害，尤其受动负荷的弹簧，钢丝弯曲太厉害时使用寿命就短。 但C 也不能太大，最大被限制于C ≤25。C 太大，弹簧本身重量在巨大的直径上不断地颤动而发生摇摆，同时缠绕以后容易松开，直径难于掌握。一般C=4~9。 弹簧指数C 可按下表选取。 这影响强度计算的弯曲程度，叫“曲度系数”，分别用下式表示： 压、拉弹簧曲度系数 C C C k 615 .04414+ --=； 扭转弹簧曲度系数 4 41 41--=C C k ； 为了便于计算，根据上面两个公式算出K 和K 1值，列成表2： 曲度系数K 和K 1表 表1 弹簧常用材料及其许用应力 表2 弹簧钢丝的拉伸强度极限σB（MPa） 表3 常用旋绕比C值 表4 普通圆柱螺旋弹簧尺寸系列 表5 导杆（导套）与弹簧间的间隙 表6 通圆柱螺旋压缩及拉伸弹簧的结构尺寸 表1 弹簧常用材料及其许用应力（摘自GBl239-1976） 名称组别② 许用切应力 [τ] (MPa) 许用弯曲应 力 [σb] (MPa) 切变模量 G (MPa) 弹性模量 E (MPa) 推荐硬 度 (HRC) 推荐使 用温度 (℃) 特性及用途弹簧类别①弹簧类别① I类II类III类II类III类 碳素弹簧钢丝I组,II,IIa 组,III组 0.3σB ③ 0.4σB0.5σB0.5σB0.625σB 0.5≤d≤4 81400～ 78500 d>4 78500 0.5≤d≤4 203000～ 201000 d>4 196000 -40～ +120 强度高，韧性好， 适用于做小弹簧 特殊用 途碳素弹簧钢 丝甲组，乙组， 丙组 硅锰合 金弹簧钢丝47162878578598178500196000 45～ 50 -40～ +200 弹性好，回火稳定 性好，易脱碳，用 于制造大载荷弹簧 注：①弹簧按载荷性质分为三类： I类一受变载荷作用次数在106以上的弹簧； II类一受变载荷作用次数在103~105及冲击载荷的弹簧；III类一受变载荷作用次数在103下的弹簧。 ②碳素弹簧钢丝的组别见表2。 ③弹簧材料的拉伸强度极限，查表2。 表2 弹簧钢丝的拉伸强度极限σB（MPa） 碳素弹簧钢丝特殊用途碳素弹簧钢丝重要用途弹簧钢丝钢丝直径 d(mm)I组II组IIa组III组 钢丝直径 d(mm) 甲组乙组丙组 钢丝直径 d(mm) 65Mn 0.32～0.6 0.63～0.8 0.85～0.9 1 1.1～1. 2 1.3～1.4 1.5～1.6 1.7～1.8 2 2.2 2.5 2.8 3 3.2 3.4～3.6 4 4.5～5 5.6～6 6.3～82599 2550 2501 2452 2354 2256 2157 2059 1961 1863 1765 1716 1667 1667 1618 1569 1471 1422 2157 2108 2059 2010 1912 1863 1814 1765 1765 1667 1618 1618 1618 1520 1520 1471 1373 1324 1226 1667 1667 1618 1618 1520 1471 1422 1373 1373 1373 1275 1275 1275 1177 1177 1128 1079 1030 981 0.2～0.55 0.6～0.8 0.9～1 1.1 1.2～1.3 1.4～1.5 2844 2795 2746 2697 2648 2599 2599 2501 2403 2550 2501 2452 2452 2354 2256 1～1.2 1.4～1.6 1.8～2 2.2～2.5 2.8～ 3.4 3.5 3.8～ 4.2 4.5 4.8～ 5.3 5.5～6 1765 1716 1667 1618 1569 1471 1422 1373 1324 1275 一. 弹簧按工作特点分为三组 二. Ⅰ组：受动负荷(即受力忽伸忽缩,次数很多)的弹簧,而且当弹簧损坏后将引起整个机构发 生故障.例如:发动机的阀门弹簧、摩擦离合器弹簧、电磁制动器弹簧等。 三. Ⅱ组：受静负荷或负荷均匀增加的弹簧，例如安全阀和减压阀的弹簧，制动器和传动装置 的弹簧等。 四. Ⅲ组：不重要的弹簧，例如止回阀弹簧手动装置的弹簧，门弹簧和沙发弹簧等。 五. 按照制造精度分为三级 六. 1级精度：受力变形量偏差为±5%的弹簧，例如调速器和仪器等需要准确调整的弹簧。 七. 2级精度：受力变形量偏差为±10%的弹簧，例如安全阀、减压阀和止回阀弹簧，燃机进 气阀和排气阀的弹簧。 八. 3级精度：受力变形量偏差为±15%的弹簧，不要求准确调整负荷的弹簧，象起重钩和缓 冲弹簧、刹车或联轴器压紧弹簧等。 九. 名词和公式 1。螺旋角：也叫“升角”，计算公式是: 螺旋角的正切2 D t tg πα= ; 式中:t---弹簧的节距; 2D ---中径。 一般压缩弹簧的螺旋角α=6~9°左右; 2。金属丝的展开长L= α πcos 1 2n D ≈n D 2π+钩环或腿的展开长； 式中：n 1=弹簧的总圈数； n=弹簧的工作圈数。 3。弹簧指数：是弹簧中径2D 与金属丝直径d 的比，又叫“旋绕比”，用C 来代表，即：d D C 2 =； 在实用上C ≥4，太小了钢丝变形很厉害，尤其受动负荷的弹簧，钢丝弯曲太厉害时使用寿命就短。 但C 也不能太大，最大被限制于C ≤25。C 太大，弹簧本身重量在巨大的直径上不断地颤动而发生摇摆，同时缠绕以后容易松开，直径难于掌握。一般C=4~9。 弹簧指数C 可按下表选取。 影响强度计算的弯曲程度，叫“曲度系数”，分别用下式表示： 压、拉弹簧曲度系数 C C C k 615 .04414+ --=； 扭转弹簧曲度系数 4 41 41--=C C k ； 为了便于计算，根据上面两个公式算出K 和K 1值，列成表2： 曲度系数K 和K 1表 各类弹簧设计流程 装置空间：设计一压缩弹簧必须清楚了解，所需装置弹簧的空间，方能有效掌握一压缩弹簧 之基本制造条件，外径、径、自由长。 活动行程荷重：压缩弹簧的设计，必须清楚了解要作动的位置，及所需承载之 弹力。定出位置了解所需的弹力，则可决定材质、线径、圈数。 环境因素：弹簧于不同环境下作动，会受环境因素的影响，而影响到使用寿命，故设计者必须考虑到环境温度及湿度之变化，温度对弹簧的寿命影响甚巨，湿度则容易使未表面处理的弹簧产生氧化。故环境因素可决定该弹簧是否需作表面处理及材质的选定。 两端距离空间：拉伸弹簧两端点将影响到挂勾之形式及拉簧的自由长。空间则 可决定密着部的尺寸、外径。 预拉之荷重：预拉之荷重则决定弹簧的材质及线径，密着部的尺寸则可调整预 拉长度。 心轴之外径：扭簧径的订定得依心轴的大小而决定,但需考虑扭转后,簧体之变 化，故得预留适当之裕度。 装置空间之径：若一扭转弹簧之装置采崁入式则需考虑崁入式之空间。空间则 决定簧体的外径、自由长、圈数。 扭转支点：扭簧作功时必须有一支点，此一支点可决定，扭杆的长度及形式。 作动之起终点：施力扭杆在未作功时与支点的角度位置，可明订出施力扭杆的 长短、形式及与支点杆的角度。 这两天搞圆柱螺旋压缩弹簧设计，而想到的 设计时，我们用到的参数有：材料的抗拉强度（或剪切强度），弹性模量（或剪切模量）及 弹簧的几何尺寸。 出于疲劳的考虑，而设定弹簧的极限工作载荷。 整个计算、选参数的过程并未考虑热处理对弹簧产生的影响。从中是否能说明，热处理并不 是很影响弹簧刚度等参数，是否可认为热处理不影响弹簧的弹性模量（或剪切模量）。至于热处理为什么重要？我想是不是因为热处理改变的是材料的屈服强度，热处理没做好的弹簧，很容易发生永久性的变形，不可恢复，这是一种屈服失效。 由此我们可否认为：真真设计合理的弹簧，在正常工况下，超寿命使用，若要发生失效，只 能是疲劳失效，也就是发生脆断。 各类弹簧设计流程 各类弹簧设计流程 装置空间：设计一压缩弹簧必须清楚了解，所需装置弹簧的空间，方能有效掌握一压缩弹簧之基本制造条件，外径、内径、自由长。活动行程荷重：压缩弹簧的设计，必须清楚了解要作动的位置，及所需承载之弹力。定出位置了解所需的弹力，则可决定材质、线径、圈数。环境因素：弹簧于不同环境下作动，会受环境因素的影响，而影响到使用寿命，故设计者必须考虑到环境温度及湿度之变化，温度对弹簧的寿命影响甚巨，湿度则容易使未表面处理的弹簧产生氧化。故环境因素可决定该弹簧是否需作表面处理及材质的选定。两端距离空间：拉伸弹簧两端点将影响到挂勾之形式及拉簧的自由长。空间则可决定密着部的尺寸、外径。预拉之荷重：预拉之荷重则决定弹簧的材质及线径，密着部的尺寸则可调整预拉长度。心轴之外径：扭簧内径的订定得依心轴的大小而决定,但需考虑扭转后,簧体之变化，故得预留适当之裕度。装置空间之内径：若一扭转弹簧之装置采崁入式则需考虑崁入式之空间。空间则决定簧体的外径、自由长、圈数。扭转支点：扭簧作功时必须有一支点，此一支点可决定，扭杆的长度及形式。作动之起终点：施力扭杆在未作功时与支点的角度位置，可明订出施力 扭杆的长短、形式及与支点杆的角度。 这两天搞圆柱螺旋压缩弹簧设计，而想到的 设计时，我们用到的参数有：材料的抗拉强度（或剪切强度），弹性模量（或剪切模量）及 弹簧的几何尺寸。 出于疲劳的考虑，而设定弹簧的极限工作载荷。 整个计算、选参数的过程并未考虑热处理对弹簧产生的影响。从中是否能说明，热处理并不是很影响弹簧刚度等参数，是否可认为热处理不影响弹簧的弹性模量（或剪切模量）。至于热处理为什么重要我想是不是因为热处理改变的是材料的屈服强度，热处理没做好的弹簧，很容易发生永久性的变形，不可恢复，这是一种屈服失效。由此我们可否认为：真真设计合理的弹簧，在正常工况下，超寿命使用，若要发生失效，只能是疲劳失效，也就是发生 弹簧设计和计算 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 一.弹簧按工作特点分为三组 二.Ⅰ组：受动负荷(即受力忽伸忽缩,次数很多)的弹簧,而且当弹簧损坏后将引起整个机构 发生故障.例如:发动机的阀门弹簧、摩擦离合器弹簧、电磁制动器弹簧等。 三.Ⅱ组：受静负荷或负荷均匀增加的弹簧，例如安全阀和减压阀的弹簧，制动器和传动装 置的弹簧等。 四.Ⅲ组：不重要的弹簧，例如止回阀弹簧手动装置的弹簧，门弹簧和沙发弹簧等。 五.按照制造精度分为三级 六.1级精度：受力变形量偏差为±5%的弹簧，例如调速器和仪器等需要准确调整的弹簧。 七.2级精度：受力变形量偏差为±10%的弹簧，例如安全阀、减压阀和止回阀弹簧，内燃机 进气阀和排气阀的弹簧。 八.3级精度：受力变形量偏差为±15%的弹簧，不要求准确调整负荷的弹簧，象起重钩和缓 冲弹簧、刹车或联轴器压紧弹簧等。 九.名词和公式 1。螺旋角：也叫“升角”，计算公式是: 螺旋角的正切2 D t tg πα= ; 式中:t---弹簧的节距; 2D ---中径。 一般压缩弹簧的螺旋角α=6~9°左右; 2。金属丝的展开长L= α πcos 1 2n D ≈n D 2π+钩环或腿的展开长； 式中：n 1=弹簧的总圈数； n=弹簧的工作圈数。 3。弹簧指数：是弹簧中径2D 与金属丝直径d 的比，又叫“旋绕比”，用C 来代表，即： d D C 2 = ； 在实用上C ≥4，太小了钢丝变形很厉害，尤其受动负荷的弹簧，钢丝弯曲太厉害时使用寿命就短。 但C 也不能太大，最大被限制于C ≤25。C 太大，弹簧本身重量在巨大的直径上不断地颤动而发生摇摆，同时缠绕以后容易松开，直径难于掌握。一般C=4~9。 弹簧指数C 可按下表选取。 这影响强度计算的弯曲程度，叫“曲度系数”，分别用下式表示： 压、拉弹簧曲度系数 C C C k 615 .04414+ --=； 扭转弹簧曲度系数 4 41 41--=C C k ； 为了便于计算，根据上面两个公式算出K 和K 1值，列成表2： 曲度系数K 和K 1表 弹簧刚度计算 压力弹簧 · 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷； · 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)； · 弹簧常数公式（单位：kgf/mm）： G=线材的钢性模数：碳钢丝G=79300 ；不锈钢丝G=697300，磷青铜线G=4500 ，黄铜线G=350 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 Nc=有效圈数=N-2 拉力弹簧 拉力弹簧的 k值与压力弹簧的计算公式相同 ·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。 · 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度） · 拉力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷； · 弹簧常数：以k表示，当弹簧被拉伸时，每增加1mm距离的负荷(kgf/mm)； · 弹簧常数公式（单位：kgf/mm）： G=线材的钢性模数：碳钢丝G=79300 ；不锈钢丝G=697300，磷青铜线G=4500 ，黄铜线G=350 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 扭力弹簧 · 弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm). · 弹簧常数公式（单位：kgf/mm）: E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200，黄铜线E=11200 d=线径 Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数弹簧设计规范(全)
