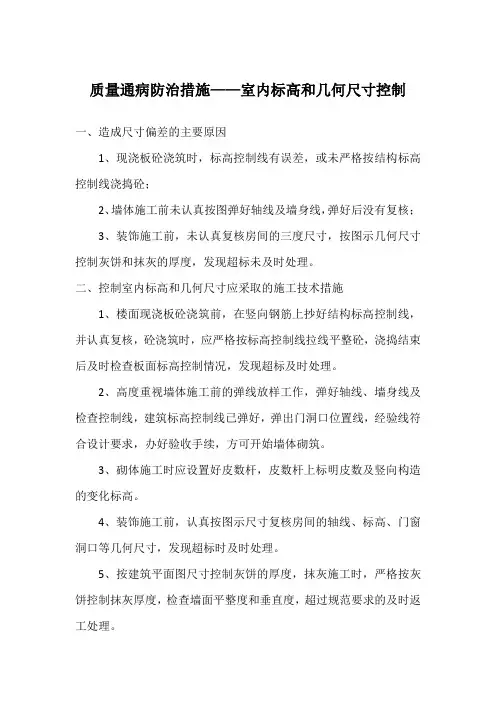

提高建筑物室内标高和几何尺寸控制精度QC

压缩弹簧几何尺寸的检测

压缩弹簧几何尺寸的检测 我要打印收藏放入公文包 文章来源：斯普弹簧信息网添加人：添加时间：2007-11-14 11:11:04 压缩弹簧几何尺寸检测项目多，而且具有代表性，下面较为详尽地阐述其检测方法和要求。 1.弹簧材料直径的检测检测弹簧材料直径一般用游标卡尺或千分尺，必要时可以采用工具显微镜，例如测量较细的钢丝直径或非圆形截面的形状等。对采用自动卷簧机卷绕的旋绕比较小及退火状态合金钢丝的弹簧，尤应注意检测。这是因为加大送料力而压紧送料滚轮后，经常发生将钢丝压扁成椭圆状的情况，从而影响载荷(变小)及弹簧压并高度(变大)，如图1所示。

图1 材料直径压扁及对弹簧压并高度的影响 2．弹簧自由高度或自由长度的检测弹簧一般放在水平位置测量，只有在确认弹簧直立放置时自重对弹簧高度或长度无明显影响时，允许置于直立位置测量。弹簧自由高度或长度500时用普通钢卷尺测量，≤500时用游标卡尺或高度尺测量。<50的

小型圆柱螺旋弹簧可放在工具显微镜或投影仪上测量。用卡尺测量时，应避免卡得过紧而造成弹簧自由高度的变形。弹簧的最 高点或最长点即为弹簧的自由高度或自由长度。 除了采用通用量具测量自由高度外，在批量生产时常采用图2所示专用量具或自由高度分选机检测。

图2 弹簧自由高度和自由长度检测专用量具 a)自由高度检测用 b)自由长度检测用 弹簧自由高度或自由长度的极限偏差按表1的规定。当弹簧有特性要求时，自由高度或长度作为参考。 表1弹簧自由高度或自由长度极限偏差 注：摘自239．1、2。 3．弹簧直径的检测图样标注外径和中径尺寸的弹簧，以测得的外径尺寸为准，图样标注内径的弹簧，以测得的内径尺寸为准，图样同时标注弹簧内、中、外径中任意一项以上的，则以测得的外径尺寸为准。变径弹簧除图样有特殊规定外，以测其两端1／4

轴线,标高测量控制方案

常州第一建筑工程公司 施工方案 工程名称：江苏农村商业银行“三大中心”建设项目分部项工程名称：轴线、标高测量控制方案 监理单位：江苏建科建设监理有限公司 施工单位：常州第一建筑集团有限公司

项目经理：朱建平项目工程师：邹俊杰编制人：邹俊杰编制日期：2015年10月29日 施工组织设计、施工方案审批表TJ1.4

注：附施工组织设计、施工方案。 轴线、标高测量控制方案 一、工程概况 本工程包括档案中心、金坛支行、押运中心、科技中心、数据灾备中心工程五个单位工程。数据灾备中心为4层，建筑面积为13865㎡，总高度为26.6m。档案中心、食堂、支行和押运中心总建筑面积为37553㎡，其中档案中心为17层，总高度为88.5m;食堂为2层，总高度为13.1m；支行为2层，总高度为16.4m；押运中心为4层，总高度为22.9m.科技中心为16层，建筑面积为31452，总高度为75.5m. 二、施工测量准备： 1、技术准备： 本工程为高层建筑，工程测量是实施本项目的重要组成部分，垂直度与高程控制是确保工程质量的关键工序。为保证本工程的平面定位控制、垂直度控制可靠和各轴线间距，必须加强现场测量放线工作。本工程测量为二级引测，三级复核，即项目工长负责平面轴线尺寸丈量及建筑物高程传递，复核构件截面尺寸，项目工程师负责控制轴线引测，复核平面轴线尺寸和高程，公司总工室负责验收、复核主体垂直度和工程的定位等。

2、测量仪器准备： 所使用的仪器必须经过检验及校正，合格后方可投入工程中使用。 三、测量人员岗位责任制 1、紧密配合施工，坚持实事实是、认真负责的工作作风，听从工作安排，按时完成各项施工测量、放线任务。 2、熟悉施工图纸，根据有关规定、标准的要求编制好测量方案，准备好测量所需的工具的表格。 3、测量时仔细认真安设、调整仪器、读数准确，记录整洁，并使用法定计量单位。 4、测量前需了解设计意图，学习和校核图纸;了解施工部署，制定测量放线方案。 5、会同建设单位一起对红线桩测量控制点进行实地校测。 6、测量仪器的核定、校正。 7、熟悉所使用测量仪器的性能，管好测量仪器按时进行仪器周检。 8、与设计、施工等方面密切配合，并事先做好充分的准备工作，制定切实可行的与施工同步的测量放线方案。 9、须在整个施工的各个阶段和各主要部位做好放线、验线工作，并要在审查测量放线方案和指导检查测量放线工作等方面加强工作，避免返

高程控制方案

高程控制方案 1.2.1 网点布设 1.高程网点布设的准备工作：确定高程基准点和工作基点位置，选择应符合下列规定： （1）基准点和工作基点应避开交通干道主路、地下管线、仓库堆栈、水源地、河岸、松软填土、滑坡地段、机器振动区以及其他可能使标石、标志易遭腐蚀和破坏的地点。 （2）基准点应选设在变形影响范围以外且稳定、易于长期保存的地方。在建筑区内，其点位与邻近建筑物的距离应大于建筑物基础最大宽度的2倍，其标石埋深应大于邻近建筑物基础的深度。 （3）基准点、工作基点之间宜便于进行水准测量。当使用电子测距三角高程测量方法进行观测时，应尽可能使各点周围的地形条件一致；当使用静力水准测量方法进行沉降观测时，用于联测观测点的工作基点宜与沉降观测点设在同一高程面上，点间高差不应超过±10mm，当不能满足这一要求时，应设置上下高程不同但位置垂直对应的辅助点，以传递高程。 2. 高程网点布设的实施：高程基准点和工作基点标石的选型及埋设应符合下列规定： （1）水准点的标石应埋设在基岩层或原状土层中，可根据点位所在处的不同地质条件，选埋水准基点可按高程控制点标石的型式进行埋设； （2）高程控制点标石的型式： 1）基岩水准基点标石应按图1-1的型式埋设：

图1-1岩层水准基点标石（单位：cm）1-抗腐蚀金属标志；2-钢筋混凝土井圈；3-井盖； 4-砌石土丘；5-井圈保护层 2) 浅埋钢管水准标石应按图1-2的规格埋设： 图1-2浅埋钢管水准标石 3）混凝土三角高程点墩标标石应按图1-3的规格埋设：

（a）岩层点墩标（b）土层点墩标 图1-3混凝土三角高程点墩标标石 4) 铸铁或不锈钢墙水准标石应按图1-4的规格埋设： 图1-4铸铁或不锈钢墙水准标石（单位mm） 5) 混凝土三角高程点建筑物顶标石应按图1-5的规格埋设： 图1-5混凝土三角高程点建筑物顶标石（单位cm） （3）工作基点的标石可按点位的不同要求，选埋浅埋钢管水准标石、混凝土普通水准标石或墙脚、墙上水准标志等。 （4）标石的型式：可按本施工工艺高程控制点标石的型式的规定执行。特殊土地区和有特殊要求的标石规格及埋设，应另行设计。

关于建筑室内外高差的规定

关于建筑室内外高差的规定：（目前普通民用建筑审图都按“不低于100mm”。除非特殊需求，比如工业建筑有工艺要求） 1.《民用建筑设计通则》5．3．3建筑物底层出入口处应采取措施防止室外地面雨水回流。 2.《住宅设计规范》4.1.4楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20ｍ。楼梯平台的结构下缘至人行过道的垂直高度不应低于2ｍ。入口处地坪与室外地面应有高差，并不应小于0.10m。 条文解释：4.1.4实际调查中，楼梯平台的宽度是影响搬运家具的主要因素，本条比原规范中规定的平台最小宽度1.10m增加了0.10m，为1.20m，如平台上有暖气片、配电箱等凸出物时，平台宽度应以凸出面起算（图4.1.4 1），垃圾道不宜占用平台（图4.1.4 2）。调查中发现有的住宅入口楼梯平台的垂直高度在1.90m左右，过人碰头，很不安全。1954年《建筑设计规范》规定不小于2m。根据我国青年人体有普遍增高的趋势，维持这个高度是必要的。规定入口处地坪与室外设计地坪的高差不应小于0.10m，第一考虑到建筑物本身的沉陷；第二为了保证不使雨水侵入室内。当住宅建筑带有半地下室、地下室时，应严防雨水倒灌。 3.《建筑地面设计规范》6.0.1建筑物的底层地面标高，应高出室外地面150mm，当有生产、使用的特殊要求或建筑物预期较大沉降量等其它原因时，可适当增加室内外高差。 4.《老年人建筑设计规范》4.2.3 老年人建筑出入口门前平台与室外地面高差不宜大于0.40m，并应采用缓坡台阶和坡道过渡。 5.《技术措施2009》总平面设计/竖向设计page15:场地设计标高与住宅建筑首层地面标高之间的高差宜为0.15m；在湿陷性黄土地区易下沉软地基地区适当加大其高差，多层建筑的室内地坪高出室外地坪0.45m。 6.《粮食平房仓设计规范》确定平房仓平面尺寸及建筑高度时应符合下列规定：室内外高差不宜小于300mm。 7.《工业企业总平面设计规范》建筑物的室内地坪标高，应高出室外场地地面设计标高,且不应小于0.15m。建筑物位于可能沉陷的地段、排水条件不良地段和有特殊防潮要求、有贵重设备或受淹后损失大的车间和仓库，应根据需要加大建筑物的室内外高差。有运输要求的建筑物室内地坪标高，应与运输线路标高相协调。 在满足生产和运输条件下，建筑物的室内地坪可做成台阶。 8.《城市公共厕所设计标准》公共厕所室内净高宜为3.5～4.Om（设天窗时可适当降低）。室内地坪标高应高于室外地坪0.15m 9.《泵站排水设计规范》5.1.6泵站室外地坪标高应按城镇防洪标准确定，并符合规划部门要求；泵房室内地坪应比室外地坪高0.2～0.3m；易受洪水淹没地区的泵站，其入口处设计地面标高应比设计洪水位高0.5m以上；当不能满足上述要求时，可在入口处设置闸槽等临时防洪措施。 10.《小型火力发电厂设计规范》3.4.7建筑物和构筑物的室内底层标高，应高出室外地坪0.15～0.30m。对软土地基，应根据沉降量增加室内底层与室外地坪的高差。

施工放线是从建筑物定位开始的

施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。 大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。 后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定轴线的具体位置。

建立平面控制网及高程控制网

建立平面控制网及高程控制网 所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网. 3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形. 建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下. (1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均. (2)方格网地顶点应布置在通视优良又能长期保存地地点. (3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10 m地倍数.(4)轴线控制桩应尽量投测在方格网边上. (5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法. 建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差. 3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1). 3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建

桩基工程测量控制方法

桩基工程测量控制主要方法 根据桩基工程的施工工艺不同，测量控制的方法也不完全相同；但是所有测量目标都是相同的，即保证工程桩的位置准确、桩顶标高及桩身的垂直度复合设计要求，测量工作就是做好这三项内容。 1、工程桩的定位测量 方法一：根据图纸要求及测绘院给测设的两个坐标控制点，使用全站仪使用XYZ三维坐标体系准确的将工程桩的圆心位置及标高布设到施工现场做好标示，根据工程桩圆心及半径可以准确的测出桩位，等施工机械就位施工后，用同样的方法进行复测，复合要求后进行正常的挖桩施工； 方法二：根据图纸要求及测绘院给测设的两个坐标控制点，在现场测设建筑轴线及测量方格网，根据工程桩位与建筑轴线的关系，测量出桩位，等施工机械就位施工后，直接在轴线上尺量进行复测，复合要求后进行正常的挖桩施工； 2、工程桩的标高测量 根据现场测绘院给测设的坐标标高点，用全站仪或水准仪测设出工程桩护筒的标高，做好标记，等施工到设计深度时，在用仪器从原始标高点复验。3、工程桩垂直度的测量 机械施工灌注桩垂直度的测量，恒隆项目使用的是口径小的测斜仪，基本满足要求，泥浆粘稠度大的时候不太准确；现在绿地518项目使用的是：垂直度测量仪，该仪器能测出桩护壁的光滑度、桩底沉渣厚度、桩深度； 工程桩测量原理基本就是这样，我在叙述一下监理在测量控制工作的主要方法：一、监理控制要点 （一）、测量质量控制 严格要求施工单位测量人员，必须依据规划测设的坐标点、按照设计图纸认真放线；要求施工单位质检部门认真验线；监理工程师认真复核。保证测量结果符合设计及规范要求。

（二）、测量资料控制 要求施工单位在工程测量过程中，做好原始测量数据记录；测量结束后及时、准确整理形成测量成果表；施工单位质检员及监理测量工程师根据复测结果，检查合格后，建档、存放，为工程保留测量资料。 二、监理工作流程图

高层建筑垂直度、标高测量规范

【引用】建筑物垂直度、标高、全高测量记录 1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。 2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。应高度的重视施工测量技术、测量管理。 3．施工测量的主要内容： (1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。 (2)建筑主轴线测量及定位放线。 (3)主体施工测量，包括轴线投测及高程传递。高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。 (4)建筑变形测量。其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。 (5)施工偏差检测。各种结构构件及建筑设备，其就位、垂

直度、标高等状态，难免会因施工及环境等原因出现偏差。因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。 4．关于高层建筑施工竖向(垂直度)控制的规定要求。从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。轴线投测的准确度直接关系到建筑结构施工质量及安全性。对于超高层建筑物来讲尤其重要。因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。因此，在工程施工过程中，必须要注意按这些规定的要求对轴线投测误差进行控制，并详细记录。另外，对于特别重要的超高层建筑来说，为避免由于测量仪器、手段、人为原因或环境原因出现总高度轴线投测误差过大，除了在首层±0．00处测定建筑物基准轴线外，有必要视情况采用专业的、精确的仪器及手段将建筑物总高分为若干轴线投测控制段，分段投测、分段

压力容器外观及几何尺寸检验细则

压力容器外观及几何尺寸检验细则 压力容器外观及几何尺寸检验细则 1、坡口几何尺寸：坡口角度为30±5°，坡口间隙为2±1㎜，坡口钝边为1±1㎜。 2、焊缝宽窄差：手工焊≤3㎜，自动焊≤2㎜。 3、A、B类焊缝焊接接头对口错边量b，检验时用高度尺或焊缝检验尺测量。 4、容器焊缝不得有咬边现象，咬边深度≤㎜，且咬边连续长度≤100㎜，咬边累计长度应小 于该焊缝长度的10%。 5、A、B类接头焊缝的余高用焊缝检尺测量，手工电弧焊余高为0~㎜，自动焊余高为0~4㎜。 的内样板测量，其最大间隙≤% 6、封头内表面的形状偏差检验采用弦长为3/4D I ㎜，纵向 皱折深度0㎜，厚度＜10mm 时，直边高度控制为25mm，厚度≥10mm时，直边高度控制为40mm。

7、对焊接时，两相邻焊缝之间距离应≥100㎜，筒节长度应＞300㎜。 8、压力容器最大与最小直径之差e≤1%D N ,且满足： 管壳式换热器圆筒同截面上，最大与最小直径之差e≤%D N ≤1200㎜时，e≤5㎜ D N D >1200㎜时，e≤7㎜ N 9、法兰应垂直接管或圆筒的主轴中心线。接管法兰应保证法兰面的水平或垂直，其偏差均不得 超过法兰外径的1%，且≤3㎜。法兰螺栓孔应跨中布置。 10、圆筒直线度允许偏差为L/1000，（L为圆筒总长）： 管壳式换热器圆筒 L≤6m时，其值≤㎜ L≥6m时，其值≤8㎜ /10+2）㎜，且不大于5㎜。检验时11、纵环向焊接接头形成的棱角度E≤（δ s 环向形成的棱角度 用弦长等于1/6D ，且大于300㎜的内样板或外样板检测，纵向（轴向）形成的 i 棱角度用钢板直尺 检测。

工程测量标高控制方法之欧阳家百创编

工程测量标高控制方法 欧阳家百（2021.03.07） [摘要]：结合石家庄市**高层住宅小区建设实例，综合介绍该工程水平标高的测量技术，为高层建筑形体的施工测量提供了一种高效率、适用、范围广的方法。 [关键词]：水准仪、水准测量、50线 工程建设中，施工测量是施工各工序中非常重要的组成部分，目前一般高层建筑都是用水准仪控制高层建筑从基础工程到竣工验收各楼层及门窗洞口标高的。 **高层村民住宅小区2#、3#楼地下二层、地上十九层，建筑高度分别为60m,主楼为剪力墙结构，裙房为框架结构，基础形式为筏板基础。本工程将碰到如下几处重要水平标高控制情况：1、将规划单位提供的水准红桩点引测为对该待建建筑有用的标高，这里我们引测为相对标高-1.0m。2、通过相对标高-1.0m引测到基坑，用于基础清土、基础垫层等基础的施工。3、将标高引测到楼层墙体用于控制楼层高度、主体主体工程和装修工程。下面将一一说明该工程水平标高控制方法。 1、规划红桩点的引测 规划单位提供的标高在待建建筑物的大门口外路边的信号灯杆下，高程为73.851m，该点和自然地坪相差不大，而该建筑物的±0.000标高为76.1m，与规划单位给出的标高相差2.249m，高于

自然地面2m多，决定使用水准仪确定建筑物的绝对标高75.1m，相对标高为-1.0m,并把该-1.0m标高引测到小区围墙和已建建筑外墙上。 b=a-(75.1-73.851) 根据仪器的水平视线，在红桩点上的读数为a，引测-1.0m时计算的出的b点。希望在施工中都测几次，求加权平均数。 2、基坑工程标高控制 该工程2#楼、3#楼为地下二层，垫层顶标高为-7.5m，5m的塔尺难以测到基坑底，选择采用二次仪器架设方法引测。 X=7.5-1+M+Y-N 为寻求精确，再反复进行两次，求加权平均数。 3、基础工程标高控制 本工程浇筑砼顶标高为-6.5m，在基础暗柱和框架柱上的钢筋上用水准仪测出-6.0m的标高，比浇筑完毕的砼面高50cm，施工单位称为“50”线。工人通过每一间房的四个角的“50”线拉线，控制砼地面的平整度和标高。同样支负二层和负一层顶板也都是通过钢筋上的50线来控制平板的水平标高的（钢筋尽量选择焊接粗钢筋，用油漆涂在50线的位置上）。 4、一层以上墙体、平板标高的控制 考虑到一层以上钢筋较细，钢筋都是采用绑扎施工，50线又都在浇筑墙体前确定，浇筑工程中钢筋之间的搭接不牢固，导致绑扎钢筋中上层钢筋的下沉， 水平标高偏低，不准确。

高层建筑施工如何控制标高和轴线

高层建筑施工如何控制轴线、标高、垂直度轴线、标高、垂直度类似于建筑物的经络。对高层建筑来说，由于涉及面广，操作难度大，经常会发生位移或不准现象。“三线”的控制是高层建筑的一大难点。 一、垂直度的控制 （1）控制垂直度是保证高层建筑的质量基础，也是关键的环节之一。为了控制建筑物的垂直度，首先应根据建筑物轴线将四个边角柱（墙）的位置确定。在安装四个边角柱（墙）的模板时，弹出边角柱（墙）的尺寸线和控制线，立模、加支撑，采用吊线的方法测定模板的垂直度：在保证垂直度100％后，对模板进行加固并浇筑混凝土。对于建筑物内部构件采用同样的方法控制垂直度。 （2）过程中的垂直度控制，激光垂准仪加重锤进行双重较验，这样更能增添垂直度的准确性，同时加上内、外双控使高层建筑的竖向投测误差能减小到最低限度。 二、轴线的控制 轴线传递。高层建筑施工过程中，脚手架与施工层同步向上，加上施工场地和经纬仪观测角度的限制，导致从外围一些基准点无法引测，所以高层建筑一般采用内控的方法控制轴线。在首层结构施工复核轴线无误后，在—层楼面弹出建筑物主轴控制线（控制线距离主轴线尺寸依据工程实际情况而定，一般为一米）纵横控制线的交叉点即为主轴线控制点：二层及以上施工时，以

一层楼面为基准在每层楼面相应位置留设200*200mm方洞，采用激光垂准仪向上引测下层楼面的控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。 三、标高线的控制 在建筑物的四个大角和和电梯井进行标高的定位，各层施工时标高在这几个位置向上引测。同时辅以多层标高总和的复核，然后用水准仪抄平，复核此几点是否在同一水平面上，以确保标高的准确性，达到准确控制标高的目的。每层混凝土浇筑完毕后，在建筑物楼梯间位置设置本单元或者本层标准50线引测点，为二次结构和装饰装修工程提供可靠的标高控制依据。

(完整版)标高及正负零定义

标咼 1. 概念 标高表示建筑物某一部位相对于基准面（标高的零点）的竖向高度，是竖向定位的依据。 2. 分类 标高按基准面选取的不同分为绝对标高和相对标高。 （1）绝对标咼 绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。 （2）相对标咼 相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。①建筑标高 建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在 构件的装饰层面上。② 结构标高 结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注 写在构件的底部，是构件的安装或施工高度。标高是标出建筑各部分的相应高度?有以黄海渤海珠基等高程体系为基础的，也有建筑物本身的相对高程除了建筑相关的标高程外其他一般都只标尺寸?标高的标准是根据建筑中楼地面面做法里的 面层厚度而定. 3. 标高符号 建筑标高符号

用细实线绘制、高为3mm的等腰直角三角形

4. 标高标注的注意事项 （1 ）总平面图 室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写 （2）底层平面图中室内主要地面的零点标高注 标高数字前加 -”号，如-0.450。高于零点 + ”号，如3.000。 （ 3 ）在标准层平面图 （4）标高符号的尖端应指至被标注的高度 （5）标高的单位：米。 正负0 概念 正负零”指的是主体工程的一个基准面，在主体 工程基准面下工程完成，该 进行主体 地上工程施工的时候，也就是主体工程达到 正负零”。 一般是以地平线为标准，高于 地平线为正，低于 地下线为负。 正负零”通用于数学方面，如：1,2,3….（没有负号的 是正数）-2,-1,……（有负号的叫做负数） 大于零的数叫正数，比如 5也记做+5,小于零 的数叫作负数，比如-5。 正负零”在计算机存储数字和符号加绝对值表示法中会出现。 简介 一般来讲正规的建施图在总平面图中都把 ±）.000的标高用地形图的绝对标高的，如果 没有注明绝对标高那就问甲方要了 ，不要自作主张定这个 ±）.000会出麻烦的！ 正负零标 高=一个具体的标高，不能自己确定，因为它不是可以 测量和算出来的，在设计的时候就 已经确定了正负零标高到底是多少。 设计一般要业主定?一般是一层地面. +-0.000 都是建设单位和设计单位给定的 .向他们要就可。 1、设计根据现场土方平衡、道路管 线高程等项 因素确定；2、将设计确定并且标注在底层 建筑平面图 上+ - 0.000=某某，从甲 方提供的基准水准点高程，用水准仪银侧到建设工地围墙立面的相对牢靠的挖土不碍事的 电杆或墙角，然后以此为基准，计算地槽开挖的相对 深度，譬如某基地自然高程 4.300m , 设计要求+ — 0.000=4.800m ，基础埋深2500,则基槽开挖深度就是自然地面往下 2000mm 。 正负零（建筑图纸中用 ±）.000表示）是一个相对标高，是工程设计者们根据地形、地貌以 及土方平衡而做出的一个相对标高点，正负零可以是室外地面，也可以是室内地面，或者 是某一个特定面，只要总平面图设计规定的高度， 就是正负零。 建筑施工到正负零的 时候就表示已经把基础结构施工完了。 通俗说，房子出 地面了，可以申领预售了。 实体操作扩展 1、首先施工单位按正常程序提出报验， 建设 单位组织勘探、 设计、质监、监理、施工、 在符号的右侧、上方或右上方。 写为+0.000。低于零点标高的为负标高 标高的为正标高，标高数字前可省略 中，同一位置可同时标注几个标高。 位置，尖端可向上，也可向下。

路基路面几何尺寸测试作业指导书

路基路面几何尺寸测试作业指导书 1 目的与适用范围 本方法适用于路基路面各部分的宽度、高程、横肉坡及中线偏位等几何尺寸的检测，以供道路施工过程、路面交工验收及旧路调查和使用。 2 仪具与材料技术要求 本方法需要下列仪具与材料 (1)长度量具：钢卷尺 (2)经纬仪、精密水准仪、全站仪、塔尺。 (3)其它：粉笔等。 3 方法与步骤 3.1 准备工作 （1）在路基或路面上准确恢复桩号。 （2）根据有关施工规范或《公路工程质量检验评定标准（土建工程）》（JTG F80/1）的要求，按随机取样的方法，在一个检测路段内选取测定的断面位置及里程桩号，在测定断面作上标记。通常将路面宽度、横坡、高程及中线偏位选取在同一断面位置，且宜在整数桩号上测定。 （3）根据道路设计的要求，确定路基路面各部分的设计宽度的边界位置，在测定位置上用粉笔作上记

号。 （4）根据道路设计的要求，确定设计高程的纵断面位置，在测定位置上用粉笔作上记号。 （5），在与中线垂直的横断面上确定成型后路面的实际中心线位置。 （6）根据道路设计的路拱形状，确定曲线与直线部分的交界位置及路面与路肩（或硬路肩）的交界处，作为横坡检验的基准；当有路缘石或中央分隔带时，以两侧路缘石边缘为横坡测定的基准点，用粉笔作上记号。 3.2 路基路面各部分的宽度及总宽度测定应按下列步骤执行： 用钢尺沿中心垂直方向上水平量取路基路面各部分的宽度，以m表示，对高速公路及一级公路，准确至0.005m；对其他等级公路，准确至0.01m。测量时量尺应保持水平，不得将尺紧贴路面量取，也不得使用皮尺。 3.3 纵断面高程测定应按下列步骤执行： （1）将水平仪架设在路面平顺处调平，将塔尺竖立在中线的测定位置上，以路线附近的水准点高程作为基准，测记测定点的高程读数，以m表示，准确至0.001m。

怎样测量建筑物的主轴线

一、仪器选择 索佳c32ⅱ型水准仪； 苏州一光dt102c型正像电子经纬仪； 拓普康gts-332n型全站仪； 测量仪器实行专人负责，对测量仪器进行定期检验，加强日常维护、使用和保管，有检查记录，使用仪器时，测量不得离开仪器，将仪器置于仪器柜内，仪器柜必须干燥、无尘土，经常擦拭保养仪器，并记使用情况。 二、基础测量计划和方案 1. 工程施工测量依据是根据南宁市勘测院及甲方定位提供的平面控制点和高程控制点，现场已进行桩点移交手续，共同进行桩点具体位置的确认。方在桩点移交后已进行引测和复核桩点工作。 2. 了解设计意图，掌握工程总体布局、工程特点、施工部署、进度情况、周围环境、现场地形、定位依据、定位条件、做好内业计算工作。 3. 建立场地平面控制网和标高控制网，做好控制桩和明显标记，妥善保护，进行复核和检查。 4. 对每栋楼施测控制线，书面移交给分包单位（劳务队伍），对控制线要求有明显标记，桩位明显，最好要混凝土保护桩点。 5. 对于目前场地的测量方案：由于现场交叉施工影响，场地内桩点易被破坏，因此只能把桩点用全站仪引测到经四路边，然后再恢复到工作面上进行施测。现场泥土在太阳和下雨之间受变形影响较大，工作面上的桩点要经常进行检查和复核，要是桩点检查和复核时超出限差范围时，就要进行桩点的重新施测。 三、主体测量计划和方案 1. 标高传递 ①首先根据南宁市勘测院提供的水准基点，用水准仪引测定出现场的标高控制点，布设在施工现场周边稳定的建筑或构筑物上，并利用标高控制点进行地下部分施工过程中的标高施测

控制。 ②利用标高控制点，用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向丈量的点作为±0.000以上层的起始标高引测点，标高测点的相对标高均统一采用+0.500 m。 ③±0.00层以上的标高引测采用30m钢尺向上引测，引测时，用钢尺沿铅直方向从标高引测点向上量至施工层，定出本施工层的标高点，然后将水准仪架设在施工层上，以引测上来的两点标高，一点作后视，一点作校核，进行抄平，施测出其中各点以作为施工的依据。为方便记忆和施工，每层的标高均测定出本施工层的结构楼面标高的+0.500m，今后各施工层均用此进行引测。 2. 轴线测设 ①根据现场实际情况建立轴线平面控制网，选择有代表性的纵、横线形成方格控制网作为建筑物轴线的依据。 ②在施工层楼板砼浇捣完毕后，用垂直仪向上投测，将经纬仪分别架设在各主轴线（代用轴线）控制点上，照准各相应的轴线后视点，将轴线投测至楼板边缘或柱顶上。同法倒镜在楼板边缘或柱顶上标出一点，前后正、倒镜点位置一致，若误差在允许范围以内时，测取其中点。纵横主轴线投测至施工层上面后，在将经纬仪假设在楼面上，用正倒镜法，将投测在楼板或柱顶上的各轴线的对应点连成一线，并在楼板面上弹上墨线，依次作为基线，其余轴线依次为准绳，根据设计图上的标注的尺寸，用钢尺丈量出来。 ③在投测轴线的过程中，各主控制线校核线闭合误差在允许范围时，即说明投测的轴线时正确的。若超过允许误差范围时，必须查明原因，进行重测，以保证轴线投测的精度达到规范的要求。 四、建筑物沉降观测： 对于设计图纸要求进行变形沉降观测的，必须按要求设置沉降 观测点，但为了确保质量控制力度，们将在建筑物的外增大脚处设置施工临时沉降观测点。观测时间要求： 施工期间：第一层楼板结构施工完毕进行第一次；以后每一层进行一次，主体结构施工完毕

工程识图标高知识讲解

标高 标高的概念：标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖向定位的依据。 分类：标高按基准面选取的不同分为绝对标高和相对标高。 （1）绝对标高 绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。 （2）相对标高 相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。 ① 建筑标高 建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。 ② 结构标高 结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。 标高是标出建筑各部分的相应高度. 有以黄海渤海珠基等高程体系为基础的,也有建筑物本身的相对高程. 除了建筑相关的标高程外其他一般都只标尺寸. 标高的标准是根据建筑中楼地面面做法里的面层厚度而定. 3.标高符号 用细实线绘制、高为3mm的等腰直角三角形。 * 标高标注的注意事项： （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。 （2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。 （3）在标准层平面图中，同一位置可同时标注几个标高。 （4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。 （5）标高的单位：米。——————————————————————————————————————————————————————————————————————————————层高storey height 上下两层楼面或楼面与地面之间的垂直距离。

测量控制方案

洛阳歌剧院（人民会堂）工程 测量控制方案 河南六建建筑集团有限公司 0 洛阳歌剧院（人民会堂）工程 测量控制方案 编制： 审核： 审批： 河南六建建筑集团有限公司 2005年8月20日

施工测量控制方案 1．工程概况： 洛阳市歌剧院（人民会堂）建设地点位于洛阳新区“时代轴线”上，建设地块南北长208米，东西宽250米，占地约78亩。用地范围：南临太康路，东西侧临市府东街、市府西街，北临宜人路。艺术中心项目由中心剧场、东附楼、西附楼三部分组成，总建筑面积32500平方米左右。其中中心剧场为框剪结构，建筑高度为31.1米，主舞台部分下沉14米，建筑面积约15900平方米。观众厅座位1453个，分池座/楼座两层。 2．编制依据： 2.1 公司《质量手册》、《程序文件》 2.2 本工程《质量计划》、《施工组织设计》 2.3 施工图 2.4 国家现行有关标准、规范。 2.5 为确保工程质量，杜绝由测量放线的差错造成质量事故，特编制本方案。 3．测量控制方案： 3.1 本测量施工控制方法采用极座标法，经纬仪采用北京产DJJ2-1经纬仪。 3.2 测量人员进场后，应及时对建设单位提供的定位基准点，及标高控制点，进行复测和引进工作。并根据工程特点布置施工控制网，经监理单位复核无误后，控制网方可投入使用。施工测量控制网布置见下图：

控制桩做完后立即进行保护，桩周围搭设防护架，并挂标识牌，进行标识。 3.3 桩位放样： 本工程东西1/10～1/22轴线，南北1/D —T 轴线，采取多轴多桩控制，定位时依据建筑施工测量控制网，使用经纬仪、水准仪，实地定出每轴线控制轴线，按图纸所示尺寸逐一定出桩位。桩位确定后应及时进行复查，并报请监理工程师审核。建筑物施工均以此轴线控制轴线桩作为基线。 3.4 轴线控制 3.4.1 本工程采取外控法控制±0.00以下施工中轴线测量。 3.4.2首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。 控制桩示意图

第四章 路基路面几何尺寸及路面厚度检测

第四章路基路面几何尺寸及路面厚度检测 1. 拟从K10+000~K11+000的检测路段中选择6个点检测压实度和结构层厚度，试确定测点的位置(随机抽样编号为4，路面宽10M ）。 2.通常采用什么方法检测基层,砂石路面，沥青面层及水泥混凝土路面板的厚度? 3.简述地质雷达检测公路路面面层厚度的基本原理及其主要结构的功能。 4.某一级公路稳定粒料基层设计厚度为20cm ，该评定路段的检测值为21，22，19，19，20，21，21，22，19(单位:cm)，评定其厚度是否满足要求。(已知厚度代表值容许偏差为-8mm,单指容许偏差为-15mm,966.09 99 .0 t ),并计算合格率。 参考答案 1.拟从K10+000~K11+000的检测路段中选择6个点检测压实度和结构层厚度，试确定测点的位置(随机抽样编号为4，路面宽10M ）。 测点编号 A 列 B 列 距起点距离 （m ） 桩号 C 列 距边缘距离 （m ） 距中线距离 （m ）

1 2 3 4 5 6 01 05 02 06 03 04 0.326 0.421 0.461 0.487 0.748 0.843 326 421 461 487 748 843 K10+326 K10+421 K10+461 K10+487 K10+748 K10+843 0.037 0.282 0.023 0.539 0.413 0.002 0.37 2.82 0.23 5.39 4.13 0.02 右4.63 左2.18 右4.77 左0.39 右0.87 左4.98 2.通常采用什么方法检测基层,砂石路面，沥青面层及水泥混凝土路面板的厚度? 基层和砂石路面的厚度可用挖坑法规定，沥青路面及水泥混凝土路面板的厚度应用钻孔法测定。 3.简述地质雷达检测公路路面面层厚度的基本原理及其主要结构的功能。 不同的介质具有不同的介质常数，地址雷达向地下发射一定长度的电磁脉冲波，电磁波在地下传播的过程中遇到不同介质的常数的界面时，一部分能量产生反射波，一部分能量继续向下传播，地质雷达接收并记录这些反射信息。由于地下介质具有不同的介电常数，造成各种介质具有不同的电导性，电导性的差异影响电磁波的传播速度。 4.某一级公路稳定粒料基层设计厚度为20cm ，该评定路段的检测值为21，22，19，19，20，21，21，22，19(单位:cm)，评定其厚度是否满足要求。(已知厚度代表值容许偏差为-8mm,单指容许偏差为-15mm, 966.09 99 .0=t ),并计算合格率。 解：经计算cm h 44.20=，cm S 165.1= 9=n ，%99=α 查表的 966.09 =a t 厚度代表值为算术平均值的下置信界限即： n t s h h L ?-= =20.44-0.966×.165 =19.31㎝ 又 mm h h h d L 2.19=?-> ∴该路段厚度满足要求 又 该路段最小实测厚度为19cm ,单值容许偏差为-15mm 最小实测厚度>20-1.5=18.5cm ∴该路段合格率为100℅

(完整版)标高及正负零定义

标高 1.概念 标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖向定位的依据。 2.分类 标高按基准面选取的不同分为绝对标高和相对标高。 （1）绝对标高 绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。 （2）相对标高 相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。①建筑标高 建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。②结构标高 结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。标高是标出建筑各部分的相应高度. 有以黄海渤海珠基等高程体系为基础的,也有建筑物本身的相对高程. 除了建筑相关的标高程外其他一般都只标尺寸.标高的标准是根据建筑中楼地面面做法里的面层厚度而定. 3.标高符号 建筑标高符号 用细实线绘制、高为3mm的等腰直角三角形。

4.标高标注的注意事项 （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。（2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。（3）在标准层平面图中，同一位置可同时标注几个标高。（4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。（5）标高的单位：米。 正负0 概念 “正负零”指的是主体工程的一个基准面，在主体工程基准面下工程完成，该进行主体地上工程施工的时候，也就是主体工程达到“正负零”。一般是以地平线为标准，高于地平线为正，低于地下线为负。“正负零”通用于数学方面，如：1,2,3....（没有负号的是正数）-2,-1,……(有负号的叫做负数) 大于零的数叫正数，比如5也记做+5，小于零的数叫作负数，比如-5。“正负零”在计算机存储数字和符号加绝对值表示法中会出现。简介 一般来讲正规的建施图在总平面图中都把±0.000的标高用地形图的绝对标高的,如果没有注明绝对标高那就问甲方要了,不要自作主张定这个±0.000会出麻烦的! 正负零标高= 一个具体的标高，不能自己确定，因为它不是可以测量和算出来的，在设计的时候就已经确定了正负零标高到底是多少。设计一般要业主定.一般是一层地面. +-0.000都是建设单位和设计单位给定的.向他们要就可。1、设计根据现场土方平衡、道路管线高程等项因素确定；2、将设计确定并且标注在底层建筑平面图上+－0.000=某某，从甲方提供的基准水准点高程，用水准仪银侧到建设工地围墙立面的相对牢靠的挖土不碍事的电杆或墙角，然后以此为基准，计算地槽开挖的相对深度，譬如某基地自然高程4.300m，设计要求+－0.000=4.800m，基础埋深2500，则基槽开挖深度就是自然地面往下2000mm。正负零（建筑图纸中用±0.000表示）是一个相对标高，是工程设计者们根据地形、地貌以及土方平衡而做出的一个相对标高点，正负零可以是室外地面，也可以是室内地面，或者是某一个特定面，只要总平面图设计规定的高度，就是正负零。建筑施工到正负零的时候就表示已经把基础结构施工完了。通俗说，房子出地面了，可以申领预售了。 实体操作扩展
