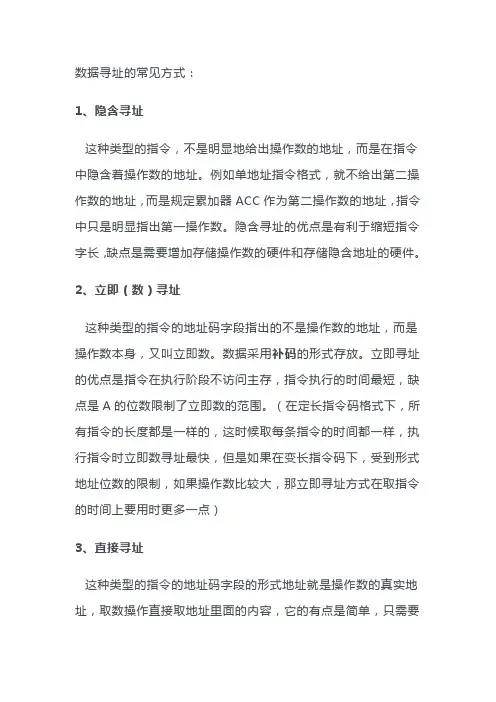

直接寻址和间接寻址
指令中直接给出操作数地址（dir）的寻址方式称为直接寻址。寻址对象为：1 内部数据存储器，在指令中以直接地址表示；2特殊功能寄存器SFR，在指令中用寄存器名称表示。
以寄存器中的内容为地址，该地址的内容为操作数的寻址方式称为寄存器间接寻址。能够进行寄存器间接寻址的寄存器有：R0、R1、DPTR，用前面加@表示，如@R0、@R1、@DPTR。寄存器间接寻址的存储空间包括内部数据存储器和外部数据存储器。由于内部数据存储器共有128字节，因此用一字节的R0和R1可间接寻址整个空间。而外部数据存储器最大可达64K，仅R0或R1无法寻址整个空间，为此需要由P2端口提供外部RAM高8位地址，由R0或R1提供低8位地址，由此共同寻址64K字节范围。也可用16位的DPTR寄存器间接寻址64K字节存储空间。
间接寻址及地址寄存器指令
详解西门子间接寻址 【址概念】 完整一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT等）。其中操作数是指令要执行目标，也就是指令要进行操作址。 我们知道，PLC中划有各种用途存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，说来指定确切大小。当然定时器T、计数器C不存这种衡量体制，它们仅用位来衡量。由此我们可以到，要描述一个址，至少应该包含两个要素： 1、存储区域 2、这个区域中具体位置 比如：A Q2.0 其中A是指令符，Q2.0是A操作数，也就是址。这个址由两部分组成： Q：指是映像输出区 2.0：就是这个映像输出区第二个字节第0位。 由此，我们出，一个确切址组成应该是： 〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：DBX200.0。 DB X 200 . 0 其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：址标识符。这样，一个确切址组成，又可以写成： 址标识符 + 确切数值单元 【间接寻址概念】 寻址，就是指定指令要进行操作址。给定指令操作址方法，就是寻址方法。 谈间接寻址之前，我们简单了解一下直接寻址。所谓直接寻址，简单说，就是直接给出指令确切操作数，象上面所说，A Q2.0，就是直接寻址，A这个指令来说，Q2.0就是它要进行操作址。 这样看来，间接寻址就是间接给出指令确切操作数。对，就是这个概念。 比如：A Q[MD100] ，A T[DBW100]。程序语句中用方刮号 [ ] 标明内容，间接指明了指令要进行址，这两个语句中MD100和DBW100称为指针Pointer，它指向它们其中包含数值，才是指令真正要执行址区域确切位置。间接由此名。 西门子间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。 【存储器间接寻址】 存储器间接寻址址给定格式是：址标识符+指针。指针所指示存储单元中所包含数值，就是址确切数值单元。 存储器间接寻址具有两个指针格式：单字和双字。 单字指针是一个16bit结构，从0-15bit，指示一个从0-65535数值，这个数值就是被寻址存储区域编号。 双字指针是一个32bit结构，从0-2bit，共三位，8进制指示被寻址位编号，也就是0-7；而从3-18bit，共16位，指示一个从0-65535数值，这个数值就是被寻址字节编号。 指针可以存放M、DI、DB和L区域中，也就是说，可以
作业习题 寻址方式和指令
寻址方式和指令习题 一、选择题 1、MOVX A,@DPTR指令中源操作数的寻址方式是（） （A）寄存器寻址（B）寄存器间接寻址（C）直接寻址（D）立即寻址 2、ORG 0003H LJMP 2000H ORG 000BH LJMP 3000H 当CPU响应外部中断0后，PC的值是（） （A）0003H （B）2000H （C）000BH （D）3000H 3、执行PUSH ACC指令，MCS-51完成的操作是（） (A)SP+1 SP （ACC）（SP）（B）（ACC）（SP）SP-1 SP (C)SP-1 SP （ACC）(SP) （D）（ACC）（SP）SP+1 SP 4、LCALL指令操作码地址是2000H，执行完相子程序返回指令后，PC=（） (A)2000H （B）2001H （C）2002H （D）2003H 5、51执行完MOV A，#08H后，PSW的哪一位被置位（） （A）C （B）F0 （C）OV （D）P 6、下面条指令将MCS-51的工作寄存器置成3区（） （A）MOV PSW，#13H （B）MOV PSW，#18H （C）SETB PSW.4 CLR PSW.3 (D) SETB PSW.3 CLR PSW.4 7、执行MOVX A，@DPTR指令时，MCS-51产生的控制信号是（）（A）/PSEN （B）ALE （C）/RD （D）/WR 8、MOV C，#00H的寻址方式是（） （A）位寻址（B）直接寻址（C）立即寻址（D）寄存器寻址 9、ORG 0000H AJMP 0040H ORG 0040H MOV SP，#00H 当执行完上面的程序后，PC的值是（）
ARM处理器9种基本寻址方式
寻址方式是根据指令中给出的地址码字段来实现寻找真实操作数地址的方式，ARM处理器有9 种基本寻址方式。 1．寄存器寻址 操作数的值在寄存器中，指令中的地址码字段给出的是寄存器编号，寄存器的内容是操作数，指令执行时直接取出寄存器值操作。 例如指令： MOV R1,R2 ；R1←R2 SUB R0,R1,R2 ；R0←R1- R2 2．立即寻址 在立即寻址指令中数据就包含在指令当中，立即寻址指令的操作码字段后面的地址码部分就是操作数本身，取出指令也就取出了可以立即使用的操作数（也称为立即数）。立即数要以“＃”为前缀，表示16进制数值时以“0x”表示。 例如指令： ADD R0,R0,#1 ；R0←R0 + 1 MOV R0,#0xff00 ；R0←0xff00 3．寄存器移位寻址 寄存器移位寻址是ARM指令集特有的寻址方式。第2个寄存器操作数在与第1个操作数结合之前，先进行移位操作。 例如指令： MOV R0,R2,LSL #3 ；R2的值左移3位，结果放入R0，即R0=R2 * 8 ANDS R1,R1,R2,LSL R3 ；R2的值左移R3位，然后和R1相与操作，结果放入R1 可采用的移位操作如下： LSL：逻辑左移（Logical Shift Left），寄存器中字的低端空出的位补0。 LSR：逻辑右移（Logical Shift Right），寄存器中字的高端空出的位补0。 ASR：算术右移（Arithmetic Shift Right），移位过程中保持符号位不变，即如果源操作数为正数，则字的高端空出的位补0，否则补1 ROR：循环右移（Rotate Right），由字的低端移出的位填入字的高端空出的位 RRX：带扩展的循环右移（Rotate Right extended by 1 place）,操作数右移一位，高端空出的位用原C 标志值填充。 各移位操作过程如图所示。
详解西门子间接寻址讲解案例分析
详解西门子间接寻址 等级：弓剑手 威望：0 发贴：116 经验：416 财产：407 魅力：411 注册：2005-5-21
【地址的概念】 完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT等）。其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。 我们知道，在PLC中划有各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。由此我们可以得到，要描述一个地址，至少应该包含两个要素： 1、存储的区域 2、这个区域中具体的位置 比如：A 其中的A是指令符，是A的操作数，也就是地址。这个地址由两部分组成： Q：指的是映像输出区 ：就是这个映像输出区第二个字节的第0位。 由此，我们得出，一个确切的地址组成应该是： 〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：。 DB X 200 . 0 其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。这样，一个确切的地址组成，又可以写成：地址标识符 + 确切的数值单元 【间接寻址的概念】 寻址，就是指定指令要进行操作的地址。给定指令操作的地址方法，就是寻址方法。在谈间接寻址之前，我们简单的了解一下直接寻址。所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，A ，就是直接寻址，对于A这个指令来说，就是它要进行操作的地址。 这样看来，间接寻址就是间接的给出指令的确切操作数。对，就是这个概念。 比如：A Q[MD100] ，A T[DBW100]。程序语句中用方刮号 [ ] 标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和DBW100称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。间接由此得名。 西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。 【存储器间接寻址】 存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。 存储器间接寻址具有两个指针格式：单字和双字。 单字指针是一个16bit的结构，从0-15bit，指示一个从0-65535的数值，这个数值就是被寻址的存储区域的编号。 双字指针是一个32bit的结构，从0-2bit，共三位，按照8进制指示被寻址的位编号，也就是0-7；而从3-18bit，共16位，指示一个从0-65535的数值，这个数值就是被寻址的字节编号。 指针可以存放在M、DI、DB和L区域中，也就是说，可以用这些区域的内容来做指针。 单字指针和双字指针在使用上有很大区别。下面举例说明： L DW#16#35 BX[MD2] BX[MD2] BW[MD2] 这样的寻址是错误的提法，这里做个解释：DB[MW100].DBW[MD2] 这样的寻址结构就寻址原理来说，是可以理解的，但从SIEMENS 程序执行机理来看，是非法的。在实际程序中，对于这样的寻址，程序语句应该写成：OPN DB[WM100],L DBW[MD2]----------------- -
西门子PLC编程中的间接寻址
本栏论题：西门子PLC编程中的间接寻址[601] 1、地址的概念 我们知道，完整的一条指令，应该包含指令符+操作数（不包括那些单指令）。其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。 在PLC中存在各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、资料区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。由此我们可以得到，要描述一个地址，至少应该包含两个要素： (1)、存储的区域 (2)、这个区域中具体的位置 比如：A Q2.0，其中的A是指令符，Q2.0是A的操作数，也就是地址。这个位址由两部分组成：Q：指的是映像输出区；2.0：就是这个映像输出区第二个字节的第0位。因此一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：DBX0.0。 其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。这样，一个确切的地址组成，又可以写成：地址标识符+确切的数值单元 2、间接寻址的概念 寻址，就是指定指令要进行操作的地址。给定指令操作的位址方法，就是寻址方法。 所谓直接寻址，简单的说，就是直接给出指令的确切操作数，像上面所说的，A Q2.0，这样看来，间接寻址就是间接的给出指令的确切操作数。比如：A Q[MD0]，A T[DBW4]。程序语句中用方刮号[]标明的内容，间接的指明了指令要进行的位址，这两个语句中的MD0和DBW4称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。间接由此得名。 3、间接寻址的两种方法 西门子的间接寻址方式有两大类型：内存间接寻址和寄存器间接寻址。 (1)、内存间接寻址 内存间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。 内存间接寻址具有两个指针格式：单字和双字。 单字指针是一个16bit的结构，从0-15bit，指示一个从0-65535的数值，这个数值就是被寻址的存储区域的编号。 双字指针是一个32bit的结构，从0-2bit，共三位，按照8进制指示被寻址的位编号，也就是0-7；而从3-18bit，共16位，指示一个从0-65535的数值，这个数值就是被寻址的字节编号。 指针可以存放在M、DI、DB和L区域中，也就是说，可以用这些区域的内容来做指针。 单字指针和双字指针在使用上有很大区别。单字指针只应用在地址标识符是非位的情况下。的确，单字指针前面描述过，它确定的数值是0-65535，而对于byte.bit这种具体位构来说，只能用双字指针。这是它们的第一个区别，单字指针的另外一个限制就是，它只能对T、C、DB、FC和FB进行寻址，通俗地说，单字指针只可以用来指代这些存储区域的编号。 相对于单字指针，双字指针就没有这样的限制，它不仅可以对位地址进行寻址，还可以对BYTE、WORD、DWORD寻址，并且没有区域的限制。不过，有得必有失。（在对非位的区域
