初步设计说明书
机场变电站至桑海、盘龙山线路工程综合部分施工图设计
第一卷第全册
总说明书（架空部分）
江西信能电力设计研究有限公司
2010年03月南昌
签署页批准：
审核：
校核：
设计：
施工图设计卷册目录
第一卷第全册总说明书及附图（架空部分）第二卷第一册平断面图及杆塔位明细表
第三卷第一册机电施工说明书及附图
第三卷第二册机场变至桑海变地埋电缆部分第四卷第全册机场变至盘龙山地埋电缆部分第五卷第全册机电施工说明书及附图
第六卷第一册铁塔施工图说明书及附图
第六卷第二册
目录
1 总述 (1)
2主要技术经济特性 (1)
3 对初步设计审查意见执行情况 (2)
4 线路路径及进出线情况 (2)
5 气象条件 (3)
6 导线和地线 (3)
7绝缘子串和金具 (5)
8 绝缘配合、防雷和接地 (6)
9 导线对地和交叉跨越距离 (7)
10 杆塔与基础 (8)
11 对邻近弱电设施的影响与防护 (9)
1 总述
1.1 设计依据
本工程评审会议纪要（暂缺）
1.2 概述
本工程包括机场变～桑海变，机场变—盘龙山变2条110KV送电线路；分为架空、地埋电缆2个部分分别进行设计，本说明为机场变—桑海变110KV线路架空部分说明书，机场变～桑海变电缆部分见卷册363-T003S-A0203，长度为2.7958km，机场变～盘龙山110kV 送电线路（全为地埋电缆）部分见卷册363-T003S-A0202,长度为2.7463km。
1.3设计范围及说明
本工程线路全长13.554 km，其中架空部分长10.758km，地埋电缆部分长2.796 km。桑海变电站构架至5#塔采用双回路共塔设计（与备用至桑海变间隔的线路共塔），5号至41号分支塔部分为单回路设计。41号至机场变为地埋电缆。地埋电缆部份见另册。
架空部分导线采用LGJ-240/30钢芯铝绞线，地线一根采用JL/LB14-50/30良导体，一根为OPGW通讯光缆。
1.4 建设单位、设计单位及建成期限
建设单位：昌北国际机场集团公司
运行单位：南昌供电公司
施工单位：待定
2主要技术经济特性
2.1主要技术经济一览表
2.2 主要材料设计用量及单位公里指标
3 对初步设计审查意见执行情况
本工程施工图设计中，线路路径走廊、地埋电缆范围分别征询了桑海城建规划局、新建县城建规划局、昌北机场扩建项目部意见。其线路路径、气象条件、绝缘配合，杆塔型式等严格按初设审查意见执行。
4 线路路径及进出线情况
4.1桑海变本工程出线间隔。
本工程采用南起第二个间隔出线，与南起第一个备用至桑海间隔双回共塔出线(过桑海规划区后分开），双回路长0.738 km，余为单回路至机场。机场变出线间隔见电缆部份。
4.2 线路路径
本工程双回路架空朝西出线(与备用至桑海间隔共塔），连续2个近900左转后向东，沿规划的欣东杨路南侧，跨水库、厂房（厂房高4层）后，至规划道路外东端立单双回线路分支塔。本工程单回路右转向南，经东环村东右转，过社垅村、南平庄南右转，沿山边走线，经新建县农业规划区东面左转，至架空线路与地埋电缆41号分支塔。41号分支塔至机场为地埋电缆。
本工程架空部分线长10.758km，其中丘陵约70%、水田约30%，详见路径图：S003S-A0100-01;桑海规划区路径图：S003S-A0100-02。
5 气象条件
根据初设审查意见，本工程气象条件采用江西省Ⅱ类气象区。
气象条件组合如下表所示：
6 导线和地线
6.1 导线和地线选择
根据系统论证，本工程架空部分导线采用LGJ-240/30钢芯铝绞线，另根据系统通信要求及短路电流计算，地线一根采用JL/LB14-50/30,另一根采用16芯OPGW通讯光缆。
6.2 导线和地线的最大使用应力、平均运行应力
a. 根据规程DL/T 5092-1999第7.0.3条款，要求导线的设计安全系数不小于2.5，且年平均气温条件下其应力不大于破坏强度的25%；为满足规程要求，本工程导线LGJ-240/30型钢芯铝绞线在2#~5#塔（开发区内）之间设计安全系数取3，最大使用应力86.28N/mm2，在5#~41#塔之间的设计安全系数取2.5，最大使用应力为103.54N/mm2，平均运行应力不大于64.71N/mm2。
b. 按规程要求地线的安全系数大于导线的安全系数，且按过电压规程要求，在档距中央导，地线间的距离：
S ≥ 0.012L+1 (+15℃,无风)
式中：S ——导、地线间的距离(米)
L ——档距(米)
地线JL/LB14-50/30型铝包钢芯铝绞线在2#~5#塔（开发区内）之间的设计安全系数取3.5，最大使用应力为179.99N/mm2，在5#~41#塔之间的设计安全系数取3.0，最大使用应力183.15N/mm2，平均运行应力不大于113.4N/mm2。
OPGW在2#~5#塔（开发区内）之间的设计安全系数取3.5，最大使用应力为176.48N/mm2，在5#~41#塔之间的设计安全系数取3.0，
最大使用应力205.89N/mm2，平均运行应力不大于154.42N/mm2。
导线、地线的机械物理特性详见下表：
7.1 悬垂绝缘子串
本工程导线悬垂及跳线采用9片U70BP/146组成的钢化玻璃绝缘子串，重要跨越采用两独立挂点9片U70BP/146组成的钢化玻璃绝缘子串。
7. 2 耐张绝缘子串
本工程除进构架档及1#~2#塔导线采用单联耐张绝缘子串（10片U70BP/146），其他每相导线采用双联耐张绝缘子串（2×10片U70BP/146）。
7.3 金具
1) 导线悬垂和耐张线夹的选择
根据规程规定,金具的安全系数运行情况不小于2.5，事故情况不小于1.5。与横担连接的第一个金具应从强度、耐磨性和灵活性三个方面考核其性能。本工程根据此要求选择适当的金具和线夹。本工程选用的金具，均选自部2000版电力金具行业标准。
导线悬垂线夹型号为XGU-4 型线夹。
导线耐张线夹与所采用的导线相匹配，为液压型NY-240/30。
导线连接管为液压塔接，接续管型号依导线型号为JYD-240/30。
2) 地线金具选择
地线悬垂线夹拟采用XGU-2线夹。
耐张线夹：JL/LB14-50/30拟采用NY-50/30BG型耐张线夹。
3) 防振金具
导线：LGJ-240/30采用FFH1824Y防振锤；
JL/LB14-50/30拟采用FFH0713Y防振锤。
8 绝缘配合、防雷和接地
8.1 绝缘配合及绝缘子选择
本工程根据以下原则划分污秽区
1）江西电网污区分布图；
2）附近已建的220千伏和110千伏线路的设计和运行经验；
3）执行国家电网公司、江西省电力公司关于防止电网污闪的有关技术规定；
4）沿线现场调查及考虑城镇发展对污秽区划分的影响。
本工程线路所在地区昌北机场、桑海为D级污区,统一爬电比距为43.5～54.1mm/kv。污源的性质主要为工业粉尘、厂矿企业、砖厂、窑厂和公路粉尘等。
本工程导线悬垂串采用9片U70BP/146钢化玻璃绝缘子，统一爬电比距为48.7mm/kv,耐张串采用10片U70BP/146钢化玻璃绝缘子, 统一爬电比距为54.2mm/kv。已达到D级污秽标准。（上述爬电比距因采用玻璃绝缘子已乘0.8系数）
绝缘子机械电气特性表：
软件开发-项目初步设计规格说明书
1引言 (2) 1.1编写目的 (2) 1.2背景 (2) 1.3定义 (2) 1.4参考资料 (2) 2总体设计 (3) 2.1需求规定 (3) 2.2运行环境 (3) 2.3基本设计概念和处理流程 (3) 2.4结构 (3) 2.5功能器求与程序的关系 (3) 2.6人工处理过程 (3) 2.7尚未问决的问题 (3) 3接口设计 (4) 3.1用户接口 (4) 3.2外部接口 (4) 3.3内部接口 (4) 4运行设计 (4) 4.1运行模块组合 (4) 4.2运行控制 (4) 4.3运行时间 (4) 5系统数据结构设计 (4) 5.1逻辑结构设计要点 (4) 5.2物理结构设计要点 (5) 5.3数据结构与程序的关系 .......................................................... 错误！未定义书签。6系统出错处理设计 (5) 6.1出错信息 (5) 6.2补救措施 (5) 6.3系统维护设计 (5)
项目初步设计规格说明书 1引言 1.1编写目的 使用ERP管理架构，对医药公司各部门进行管理。 1.2背景 a.待开发的软件系统的名称： b.提出者： 开发者： 用户： 计算机中心： c.该软件系统同其他系统或其他机构的基本的相互来往关系：根据本系统内部的各职 能部门的要求，方便快捷的实现同其他机构软件有机连接，使资源最大化利用。 1.3定义 提示:列出本文件中用到的专门术语的定义和英文缩写的原词组。如： ERP:Enterprise Resource Planning（企业资源计划） GSP:Good Supplying Practice《药品经营质量管理规范》 HR:Human Resourses人力资源技术 OA:Office Autoation办公自动化 IM:Inventory Management库存管理 EIP:Enterprise Information partal企业信息门户 1.4参考资料 有关的参考文件： 本文件中各处引用的文件、资料，包括所要用到的软件开发标准： 1.实训教学PPT及相关ERP项目文档； 2.软件开发标准按照机房配置统一标准。
道路工程初步设计说明
1 项目地理位置图 2 概述 2.1 设计依据 10、国家有关政策、交通部及建设部有关公路与城市道路建设的现行标准、规范和规程。 2.2 工程内容简介 2.2.1 工程位置、范围、规模 1、工程位置 Xxx路位于综合产业区西南部，工程起点与xxx相交，终点与xxxx相交，沿线分别与3#路、4#路相交。 2、工程建设范围 根据设计委托书，本工程建设范围包括： （1）道路工程； （2）管网工程； （3）照明工程； 3、工程规模 道路全长5000米，设计速度：40km/h，红线宽度30米。 新建机动车道面积xxxx平方米。 2.2.2 对可行性研究报告批复意见的执行情况 根据本项目可研报告的批复意见，我院在初步设计过程中认真执行相关批复意见，积极与建设单位配合并沟通，优化设计方案，组织有关技术人员进行现场踏勘并开始外业测量工作，落实了可研报告的批复意见。 2.2.3 测设经过及设计过程简述 根据规划要求，多次进行汇报。并对道路横断面形式、道路结构等进行多方案比较，并进行了方案论证，确定了最终设计方案。此基础上形成了结论性意见。 2.2.4 工程分期建设的计划安排 2010年1月~2010年4月，完成勘察、设计工作； 2010年5月底前，完成征地、拆迁等前期准备工作； 2010年5月开工建设； 2010年5月~2010年8月，完成道路、管网工程的主体施工；2010年8月~2010年10月，完成道路面层施工；完成交通工程施工。 2010年10月建成通车，施工总工期6个月。 具体实施计划，以上级主管部门最后审批意见为准。 2.3 工程场地自然条件 2.3.1 道路现状 拟建地区内，现有骨架路网。 2.3.2 现状交通量及技术标准 根据目前的建设状况，大部分地块尚处在规划阶段，区域内路网还没有形成，现阶段交通主要为xx路沿线与xx沿线产生的交通，随着综合产业区一批重点项目的开工建设，区内交通量将呈几何性增长。 2.3.3 自然条件 1、气候特征 xxx于亚欧大陆的东部、太平洋的西海岸，地处北半球的中纬度。xxx三面环海，一面连接陆地，形成依山傍水的自然地理环境。本区属温带季风气候，并具有海洋影响的特点。其主要特征是冬夏风向明显交替，影响整个气候的变化。冬季主要受蒙古及西伯利亚冷高压的控制，多为偏北季风，气温较低，降水少。夏季受太平洋副热带高压的控制，盛行东南季风，气温较高，降雨多。春、秋两季则为过渡性变化气候。在季风气候的基础上并受海洋影响的情况下，本区气候总的特点是气候温和、四季分明，空气湿润，降水集中，风力较大。 2、气温、降水、风向 历年年平均温度10.08oС，极端最高温度36.7oС，极端最低温度-25.1oС。 历年年平均总降水量470.9mm；年平均蒸发量1866.5mm。 历年年平均风速4.4-5.4m／s；历年最大风速25m／s；全年最多风向SE、N；最大积雪厚度18cm；土壤标准冻结深度0.7米，最大冻结深度1.01米。 根据《建筑结构荷载规范》，本市基本风压0.50kN/m2，基本雪压0.30kN/m2。 2.3.4 工程地质资料 1、地形、地貌 千山余脉沿境内由东北向西南延伸渐缓，地势东北高、西南低。东北部低山重叠，山峰连绵，河流湍急，谷地狭窄；西北部及西南部丘陵低缓，溪流短小，谷地开阔；沿海岛屿坨礁密布，亦有开阔的海积平原；中部复州河、岚崮河中下游流域，有小范围的平原分

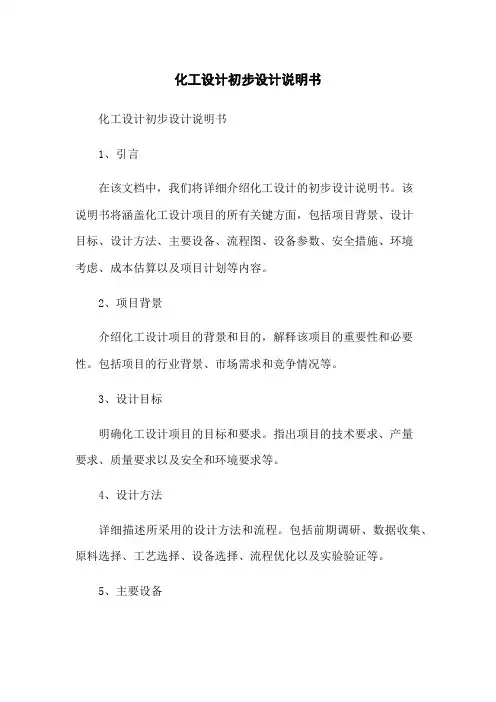

化工设计初步设计说明书
