钢楼梯计算书
清河4#钢梯计算书
项目编号: No.1项目名称: XXX项目
计算人: XXX设计师专业负责人: XXX总工
校核人: XXX设计师日期: 2015-XX-XX
中国建筑科学研究院
目录
一. 设计依据...........................................................................................................................................................................................
二. 计算软件信息...................................................................................................................................................................................
三. 结构模型概况...................................................................................................................................................................................
1. 系统总信息.................................................................................................................................................................................
2. 楼层信息.....................................................................................................................................................................................
3. 各层等效尺寸.............................................................................................................................................................................
4. 层塔属性.....................................................................................................................................................................................
四. 工况和组合.......................................................................................................................................................................................
1. 工况设定.....................................................................................................................................................................................
2. 工况信息.....................................................................................................................................................................................
3. 构件内力基本组合系数.............................................................................................................................................................
五. 质量信息...........................................................................................................................................................................................
1. 结构质量分布.............................................................................................................................................................................
2. 各层刚心、偏心率信息.............................................................................................................................................................
六. 立面规则性.......................................................................................................................................................................................
1. 楼层侧向剪切刚度.....................................................................................................................................................................
2. [楼层剪力/层间位移]刚度..........................................................................................................................................................
3. 各楼层受剪承载力.....................................................................................................................................................................
4. 楼层薄弱层调整系数.................................................................................................................................................................
七. 抗震分析及调整...............................................................................................................................................................................
1. 结构周期及振型方向.................................................................................................................................................................
2. 各地震方向参与振型的有效质量系数.....................................................................................................................................
3. 地震作用下结构剪重比及其调整.............................................................................................................................................
4. 偶然偏心信息.............................................................................................................................................................................
八. 结构体系指标及二道防线调整.......................................................................................................................................................
1. 竖向构件倾覆力矩及百分比(抗规方式) ..................................................................................................................................
2. 竖向构件地震剪力及百分比.....................................................................................................................................................
3. 单塔多塔通用的框架0.2Vo(0.25Vo)调整系数.........................................................................................................................
九. 变形验算...........................................................................................................................................................................................
1. 普通结构楼层位移指标统计.....................................................................................................................................................
十. 抗倾覆和稳定验算...........................................................................................................................................................................
1. 抗倾覆验算.................................................................................................................................................................................
2. 整体稳定刚重比验算.................................................................................................................................................................
3. 二阶效应系数及内力放大.........................................................................................................................................................十一. 超筋超限信息...............................................................................................................................................................................
1. 超筋超限信息汇总.....................................................................................................................................................................十二. 指标汇总.......................................................................................................................................................................................
十三. 结构分析及设计结果简图...........................................................................................................................................................
1. 结构平面简图.............................................................................................................................................................................
2. 荷载简图.....................................................................................................................................................................................
3. 配筋简图.....................................................................................................................................................................................
4. 边缘构件简图.............................................................................................................................................................................
5. 柱、墙轴压比简图.....................................................................................................................................................................
一. 设计依据本工程按照如下规范、规程进行设计:
1. 《混凝土结构设计规范》(GB 50010-2010)
2. 《钢结构设计规范》(GB50017-2003)
3. 《建筑抗震设计规范》(GB50011-2010)
4. 《建筑结构荷载规范》(GB50009-2012)
5. 《人民防空地下室设计规范》(GB50038-2005)
6. 《高层建筑混凝土结构技术规程》(JGJ3-2010)
7. 《高层民用建筑钢结构技术规程》(JGJ99-2015)
8. 《钢管混凝土结构设计与施工规程》(CECS 28-2012)
9. 《矩形钢管混凝土结构技术规程》(CECS 159:2004)
10. 《型钢混凝土组合结构技术规程》(JGJ138-2001)
11. 《混凝土异形柱结构技术规程》(JGJ149-2006)
12. 《钢板剪力墙技术规程》(JGJ/T 380-2015)
13. 《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)
二. 计算软件信息本工程计算软件为SATWE V3.2.0版。
计算日期为2017年11月13日14时34分17秒。
三. 结构模型概况
1. 系统总信息
(一)总信息:
水平力与整体坐标夹角（度）0.00
混凝土容重（kN/m3）25.00
钢材容重（kN/m3）78.00
裙房层数0
转换层所在层号0
嵌固端所在层号1
地上部分层数3
地下室层数0
墙元细分最大控制长度（m） 1.00
弹性板细分最大控制长度（m） 1.00
转换层指定为薄弱层是
高位转换结构等效侧向刚度比计算传统方法
墙倾覆力矩计算方法考虑墙的所有内力贡献
考虑梁板顶面对齐否
构件偏心方式传统移动节点方式
结构材料信息钢结构
结构体系钢框架结构
恒活荷载计算信息一次性加载
风荷载计算信息不计算风荷载
地震作用计算信息计算水平地震作用
结构所在地区全国
规定水平力的确定方式楼层剪力差方法（规范方法）墙梁转框架梁的控制跨高比（0=不转）0.00
框架连梁按壳元计算控制跨高比0.00
扣除构件重叠质量和重量否
刚性楼板假定计算信息不强制采用刚性楼板假定
楼梯计算信息不带楼梯进行计算
采用指定的刚重比计算模型否
墙柱刚度折减系数 1.00
(二)高级参数:
位移指标统计时考虑斜柱（仅限小于“支
撑临界角”的斜柱）否
按框架梁建模的连梁混凝土等级默认同墙否
二道防线调整时，调整与框架柱相连的框
架梁端弯矩、剪力是
(三)控制信息:
计算软件信息32位
线性方程组的解法Pardiso
地震作用分析方法总刚分析方法
位移输出方式简化输出
吊车荷载计算否
生成传给基础的刚度否
(四)地震信息:
结构规则性信息不规则
设防地震分组第二组
场地类别III类
砼框架抗震等级 4 四级
剪力墙抗震等级 4 四级
钢框架抗震等级 4 四级
抗震构造措施的抗震等级不改变
悬挑梁默认取框梁抗震等级否
按主振型确定地震内力符号否
按抗规（6.1.3-3）降低嵌固端以下抗震构
造措施的抗震等级否
部分框支剪力墙结构底部加强区剪力墙抗
震等级自动提高一级（高规表3.9.3、表
3.9.4）是
程序自动考虑最不利水平地震作用否
考虑双向地震作用否
考虑偶然偏心是
考虑偶然偏心的方式相对于边长的偶然偏心X向相对偶然偏心0.05
Y向相对偶然偏心0.05
重力荷载代表值的活载组合值系数0.50
周期折减系数 1.00
特征周期（秒）0.55
水平地震影响系数最大值0.0800
用于12层以下规则砼框架结构薄弱层验
算的地震影响系数最大值0.5000
结构阻尼比选取方法全楼统一
结构的阻尼比（%） 5.00
特征值分析参数：
分析类型子空间迭代法
计算振型个数9
斜交抗侧力构件方向附加地震数0
同时考虑相应角度的风荷载否
是否采用自定义地震影响系数曲线否
建筑抗震设防类别丙类
指定的隔震层个数0
阻尼比确定方法强制解耦
最大附加阻尼比0.50
(五)活荷信息:
楼面活荷载折减方式传统方式
柱、墙设计时活荷载不折减
传给基础的活荷载折减
柱、墙、基础活荷载折减系数：
计算截面以上层数折减系数
1 1.00
2-30.85
4-50.70
6-80.65
9-200.60
20层以上0.55
梁楼面活荷载折减设置不折减
梁活荷不利布置的最高层号3
墙、柱设计时消防车荷载折减
梁设计时消防车荷载折减
(六)调整信息:
梁活荷载内力放大系数 1.00
梁扭矩折减系数0.40
托墙梁刚度放大系数 1.00
支撑临界角（度）20.00
梁端负弯矩调幅系数0.85
梁端弯矩调幅方法通过竖向构件判断调幅梁支座
地震作用下连梁刚度折减系数0.60
柱实配钢筋超配系数 1.15
墙实配钢筋超配系数 1.15
梁刚度放大系数按2010规范取值是
梁刚度放大系数按主梁计算否
自动考虑抗震规范（5.2.5）条（剪重比调
整）按抗震规范(5.2.5)调整各楼层地震内力扭转效应是否明显否
弱轴方向动位移比例（0-1）0.00
强轴方向动位移比例（0-1）0.00
薄弱层调整：
按刚度比判断薄弱层的方式按抗规和高规从严判断
受剪承载力突变形成的薄弱层自动进行调
整否
指定的薄弱层个数0
薄弱层地震内力放大系数 1.25
地震作用调整：
全楼地震作用放大系数 1.00
二道防线调整：
考虑双向地震时内力调整方式先考虑双向地震再调整
0.2V0分段调整方法规范方法
调整方式min [alpha*V0,beta*Vfmax] alpha0.25
beta 1.80
调整分段数1
调整起始层号 1
调整终止层号 3
调整系数上限 2.00
调整与框支柱相连的梁的内力否
框支柱调整系数上限 5.00
指定的加强层个数0
采用SAUSAGE-Design计算的连梁刚度折
减系数否
计算地震位移时不考虑连梁刚度折减否
钢管束墙混凝土刚度折减系数 1.00
(七)设计信息:
结构重要性系数 1.00
钢构件截面净毛面积比0.95
梁按压弯计算的最小轴压比0.15
钢构件材料强度执行《高钢规》JGJ
99-2015是
执行《高钢规》JGJ 99-2015第7.3.9条
和7.4.1条（长细比、宽厚比）是
框架梁端配筋考虑受压钢筋是
结构中的框架部分轴压比限值按照纯框架
结构的规定采用否
剪力墙构造边缘构件的设计执行高规
7.2.16-4条的较高配筋要求是
当边缘构件轴压比小于抗规6.4.5条规定
的限值时一律设置构造边缘构件是
按混凝土规范B.0.4条考虑柱二阶效应否
梁按高规5.2.3-4条进行简支梁控制主梁、次梁均执行此条
主梁进行简支梁控制的处理方法分段计算
梁保护层厚度（mm）20.00
柱保护层厚度（mm）20.00
梁柱重叠部分简化为刚域：
梁端简化为刚域否
柱端简化为刚域否
钢柱计算长度系数：
X向：有侧移
Y向：有侧移
柱配筋计算原则按单偏压计算
柱双偏压配筋方式等比例放大
柱剪跨比计算原则简化方式（H/2h0）
过渡层信息：
过渡层个数0
采用二阶弹性设计方法否
二阶效应计算方法不考虑
柱长度系数置1.0否
考虑结构缺陷否
墙柱配筋采用考虑翼缘共同工作的设计方
法否
执行《混规》GB50010-2010第9.2.6.1条
有关规定否
执行《混规》GB50010-2010第11.3.7条
有关规定否
圆钢管混凝土构件设计执行规范高规(JGJ 3-2010)
方钢管混凝土构件设计执行规范矩形钢管砼规程(CECS 159:2004)
型钢混凝土构件设计执行规范型钢砼组合结构规程(JGJ 138-2001)
(八)配筋信息:
钢筋级别：
梁主筋级别HRB400[360]
梁箍筋级别HPB300[270]
柱主筋级别HRB400[360]
柱箍筋级别HPB300[270]
墙主筋级别HRB400[360]
墙水平分布筋级别HPB300[270]
墙竖向分布筋级别HPB300[270]
边缘构件箍筋级别HPB300[270]
箍筋间距：
梁箍筋间距（mm）100.00
柱箍筋间距（mm）100.00
墙水平分布筋间距（mm）200.00
墙分布筋配筋率：
墙竖向分布筋配筋率（%）0.30
墙最小水平分布筋配筋率（%）0.00
梁抗剪配筋采用交叉斜筋方式时，箍筋与 1.00
对角斜筋的配筋强度比
HRB500轴心受压强度取400N/mm2是
(九)荷载组合:
地震与风同时组合否
考虑竖向地震为主的组合是
普通风与特殊风同时进行组合否
屋面活荷载、雪荷载和风荷载组合原则屋面活荷载、风荷载和雪荷载同时进行组合温度作用考虑风荷载参与组合的组合值系
数0.00
砼构件温度效应折减系数0.30
水平地震作用分项系数γEh（主控） 1.30
水平地震作用分项系数γEh（非主控）0.50
荷载组合方式采用默认组合
(十)性能设计:
按照高规方法进行性能设计不考虑
(十一)其他重要参数:
主控自由度总数117
2. 楼层信息
表3-1 构件材料
层号
梁柱(含支撑)墙
数量材料数量材料数量材料
3
1C252C25 20Q235
210Q2352C25
1Q235
110Q2352C25
2Q235表3-2 梁柱板钢筋强度及保护层厚度
层号柱纵筋柱箍筋柱保护层厚
度
梁纵筋梁箍筋梁保护层厚
度
1-33602702036027020注: 保护层厚度单位为mm
表中为钢筋强度设计值，选择中、大震不屈服设计时，程序自动采用材料强度标准值进行计算。
表3-3 墙钢筋强度
层号墙主筋墙水平分布筋墙竖向分布筋边缘构件箍筋
1-3360270270270
表中为钢筋强度设计值，选择中、大震不屈服设计时，程序自动采用材料强度标准值进行计算。
表3-4 墙分布筋配筋率
层号最小水平分布筋配筋率(%)墙竖向分布筋配筋率(%)
1-30.00%0.30%
图3-1 全楼构件材料简图
3. 各层等效尺寸
表3-5 各层等效尺寸(单位:m,m^2)
层号层高累计层
高
面积形心X,Y等效宽B等效高H
最大宽
BMAX
最小宽
BMIN
3 2.400 6.6008.4014.27,11.5
3
2.60
3.23 3.23 2.60
2 2.400 4.200 1.8014.82,
5.11
1.50 1.20 1.50 1.20
1 1.800 1.800 2.2514.82,-0.4
4
1.50 1.50 1.50 1.50
4. 层塔属性
表3-6 楼层属性表
层号约束边缘
构件层
过渡层
底部加强
区楼层
转换层加强层薄弱层
顶部小塔
楼
3
2√
1√√
四. 工况和组合
1. 工况设定
表4-1 工况设定
工况编号工况简称工况详称
工况1DL恒荷载
工况2LL活荷载
工况3EXP X向正偏心地震
工况4EXM X向负偏心地震
工况5EYP Y向正偏心地震
工况6EYM Y向负偏心地震
工况7LL2考虑不利布置的活荷载(负包络)
工况8LL3考虑不利布置的活荷载(正包络)
工况9LX X向静震(规定水平力)
工况编号工况简称工况详称
工况10LY Y向静震(规定水平力)
工况11PX X向正偏心静震(规定水平力)
工况12MX X向负偏心静震(规定水平力)
工况13PY Y向正偏心静震(规定水平力)
工况14MY Y向负偏心静震(规定水平力)
工况15EX X向地震
工况16EY Y向地震
2. 工况信息
表4-2 永久荷载信息
工况名称分项系数(不利主
控)分项系数(不利非
主控)
分项系数(有利)重力荷载代表值
系数
恒荷载 1.35 1.20 1.00 1.00
表4-3 可变荷载信息
工况名称分项系数抗震组合值系数组合值系数重力荷载代表值
系数活荷载 1.40--0.700.50
表4-4 地震作用信息
工况名称分项系数(主控)分项系数(非主控)
水平地震 1.300.50
3. 构件内力基本组合系数
DL: 恒荷载LL: 活荷载EH: 水平地震
表4-5 工况组合原则
编号组合
1 1.35*DL 0.98*LL
2 1.20*DL 1.40*LL
编号组合
4 1.20*DL 0.60*LL 1.30*EH
5 1.20*DL 0.60*LL -1.30*EH
6 1.00*DL 0.50*LL 1.30*EH
7 1.00*DL 0.50*LL -1.30*EH
五. 质量信息
1. 结构质量分布
根据《高规》3.5.6条的规定，楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下部楼层的1.5倍。结构全部楼层满足规范要求。
表5-1 质量分布
层号恒载质量(t)活载质量(t)层质量(t)质量比
3 6.2 2.08.2 1.35
2 4.7 1.4 6.1 1.00
1 4.3 1.8 6.1 1.00
恒载产生的总质量 (t): 15.200
活载产生的总质量 (t): 5.221
结构的总质量 (t): 20.421
恒载产生的总质量包括结构自重和外加恒载
结构总质量包括恒载、活载产生的质量和附加质量以及自定义工况荷载产生的质量
活载产生的总质量、自定义工况荷载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)
图5-1 恒载,活载,层质量分布曲线
图5-2 质量比分布曲线
2. 各层刚心、偏心率信息
Xstif、Ystif(m): 刚心的 X，Y 坐标值
Alf(Degree): 层刚性主轴的方向
Eex、Eey: X，Y 方向的偏心率
表5-2 各层刚心、偏心率信息
层号Xstif Ystif Alf Eex Eey
312.9711.5345.0049.75% 14.98%
213.0511.2545.0047.46%164.58%
113.1310.7245.0057.88%232.96%
六. 立面规则性
1. 楼层侧向剪切刚度
Ratx，Raty(刚度比): X，Y 方向本层塔剪切刚度与下一层相应塔剪切刚度的比值
表6-1 楼层侧向剪切刚度比
层号Ratx Raty
30.960.96
20.410.41
1 1.00 1.00
图6-1 多方向刚度比简图
2. [楼层剪力/层间位移]刚度
《高规》3.5.2-2条规定：对非框架结构，楼层与其相邻上层的侧向刚度比，本层与相邻上层的比值不宜小于0.9；当本层层高大于相邻上层层高的1.5倍时，该比值不宜小于1.1；对结构底部嵌固层，该比值不宜小于1.5。结构有些楼层侧向刚度比不满足规范要求，具体见下表刚度比2。
《抗规》3.4.3-2条对于侧向刚度不规则的定义为：该层的侧向刚度小于相邻上一层的70%，或小于其上相邻三个楼层侧向刚度平均值的80%；结构并无侧向刚度不规则的情况。
Ratx1，Raty1(刚度比1):X、Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小值(按抗规3.4.3;高规3.5.2-1)
Ratx2，Raty2(刚度比2):X、Y 方向本层塔侧移刚度与本层层高的乘积与上一层相应塔侧移刚度与上层层高的乘积的比值(高规3.5.2-2)
表6-2 楼层刚度比
层号Ratx1Raty1Ratx2Raty2Rat2_min
3 1.00 1.00 1.00 1.00 1.00
2 1.80 1.62 1.26 1.130.90
1 6.27 2.45 3.29*1.29* 1.50
图6-2 多方向刚度比1简图
图6-3 多方向刚度比2简图
3. 各楼层受剪承载力
《高规》3.5.3条规定:A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小于其相邻上一层受剪承载力的80%,不应小于其相邻上一层受剪承载力的65%;B级高度高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻上一层受剪承载力的75%。
结构设定的限值是80.00%。并无楼层承载力突变的情况
Vx(kN)、Vy(kN): 楼层受剪承载力(X、Y方向)
Vx/Vxp、Vy/Vyp: 本层与上层楼层承载力的比值(X,Y方向)
表6-3 各楼层受剪承载力及承载力比值
层号Vx(kN)Vy(kN)Vx/Vxp Vy/Vyp比值判断
3 72.27 74.6
4 1.00 1.00满足
2200.60201.82 2.78 2.70满足
1413.39413.39 2.06 2.05满足
图6-4 多方向受剪承载力比简图
4. 楼层薄弱层调整系数
软弱层: 刚度比不满足规范要求的楼层
(刚度比判断方式: 抗规和高规从严判断)
(软弱层判断原则:“楼层剪力/层间位移”刚度的刚度比1及刚度比2)薄弱层: 受剪承载力不满足规范要求的楼层
C_def: 默认的薄弱层调整系数(综合以上三项判断得到)
C_user: 用户定义的薄弱层调整系数
C_final: 程序综合判断最终采用的薄弱层调整系数
表6-4 薄弱层调整系数
层号方向用户指定
薄弱层
软弱层薄弱层C_def C_user C_final
2,3X,Y 1.00 1.00 1X,Y√ 1.00 1.00
七. 抗震分析及调整
1. 结构周期及振型方向
地震作用的最不利方向角: 3.83度
表7-1 结构周期及振型方向
振型号周期(s)方向角
(度)
类型
扭振成
份
X侧振成
份
Y侧振成
份
总侧振
成份
阻尼比
1 1.2537 90.00T 98% 0% 2% 2% 5.00%
2 1.2537 90.00T 98% 0% 2% 2% 5.00% 30.4669179.97T 50% 50% 0% 50% 5.00% 40.3381 6.72X 6% 93% 2% 94% 5.00% 50.1865 94.36Y 30% 1% 70% 70% 5.00% 60.1560 83.48T 76% 2% 22% 24% 5.00% 70.1231 34.46T 65% 18% 17% 35% 5.00% 80.1222144.10T 65% 19% 16% 35% 5.00% 90.0810 75.11T 83% 1% 15% 17% 5.00%
钢楼梯计算书
钢楼梯计算书 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
清河4#钢梯计算书 项目编号: No.1项目名称: XXX项目 计算人: XXX设计师专业负责人: XXX总工 校核人: XXX设计师日期: 2015-XX-XX 中国建筑科学研究院 目录
一. 设计依据 本工程按照如下规范、规程进行设计: 1. 《混凝土结构设计规范》(GB 50010-2010) 2. 《钢结构设计规范》(GB50017-2003) 3. 《建筑抗震设计规范》(GB50011-2010) 4. 《建筑结构荷载规范》(GB50009-2012) 5. 《人民防空地下室设计规范》(GB50038-2005) 6. 《高层建筑混凝土结构技术规程》(JGJ3-2010) 7. 《高层民用建筑钢结构技术规程》(JGJ99-2015) 8. 《钢管混凝土结构设计与施工规程》(CECS 28-2012) 9. 《矩形钢管混凝土结构技术规程》(CECS 159:2004) 10. 《型钢混凝土组合结构技术规程》(JGJ138-2001) 11. 《混凝土异形柱结构技术规程》(JGJ149-2006) 12. 《钢板剪力墙技术规程》(JGJ/T 380-2015) 13. 《门式刚架轻型房屋钢结构技术规范》(GB51022-2015) 二. 计算软件信息 计算日期为2017年11月13日14时34分17秒。 三. 结构模型概况 1. 系统总信息 (一)总信息: 水平力与整体坐标夹角（度）0.00 混凝土容重（kN/m3）25.00 钢材容重（kN/m3）78.00 裙房层数0
单层双跨重型钢结构厂房设计计算书
一．建筑设计说明 一、工程概况 1.工程名称：青岛市某重型工业厂房； 2.工程总面积：3344㎡ 3.结构形式：钢结构排架 二、建筑功能及特点 1.该拟建的建筑位于青岛市室内，设计内容：重型钢结构厂房，此建筑占 地面积3344㎡。 2.平面设计 建筑物朝向为南北向，双跨厂房，每跨跨度为21m，柱距为6m，采用柱网为21m ×6m，纵向定位轴线采用封闭式结合方式。 3.立面设计 该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。 4.剖面设计 吊车梁轨顶标高为 6.9m，柱子高度H=6.9+3.336+0.3=10.536,取柱子高度为10.8m。 5.防火 防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口或封闭式楼梯间最大距离。 室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m 的要求。 6.抗震 建筑的平面布置规则，建筑的质量分布和刚度变化均匀，满足抗震要求。 7.屋面 屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。屋面做法采用《01J925-1压型钢板、夹芯板屋面及墙体建筑构造》中夹芯钢板屋面。 8.采光 采光等级为Ⅳ级，窗地比为1/6,窗户面积为1160㎡，地面面积为3344平方米，窗地比满足要求，不需开设天窗。 9.排水 排水形式为有组织内排水，排水管数目为21个。 三、设计资料 1.自然条件 2.1工程地质条件：场区地质简单，无不利工程地质现象，条件良好， 地基承载力标准值1000Kpa，为强风化花岗岩，场区内无地下水。 冻土深度为0.5m。 2.2抗震设防：6度 2.3防火等级：二级 2.4建筑物类型：丙类 2.5基本风压:W=0.6KN/㎡，主导风向：东南风
某楼梯计算书(结构设计)
1 板式楼梯： TB1 1.1 基本资料 1.1.1 工程名称： 工程一 1.1.2 楼梯类型： 板式 A 型 （ ╱ ），支座条件： 两端弹性 1.1.3 踏步段水平净长 L sn ＝ 2520mm ，梯板净跨度 L n ＝ L sn ＝ 2520mm ， 梯板净宽度 B ＝ 2350mm 1.1.4 低端支座宽度 d l ＝ 200mm ，高端支座宽度 d h ＝ 200mm 计算跨度 L 0 ＝ Min{L n + (d l + d h ) / 2, 1.05L n } ＝ Min{2720, 2646} ＝ 2646mm 1.1.5 梯板厚度 h 1 ＝ 120mm 1.1.6 踏步段总高度 H s ＝ 1500mm ，楼梯踏步级数 n ＝ 10 1.1.7 线性恒荷标准值 P k ＝ 1kN/m ； 均布活荷标准值 q k ＝ 3.5kN/m ψc ＝ 0.7， ψq ＝ 0.4 1.1.8 面层厚度 c 1 ＝ 25mm ，面层容重 γc2 ＝ 20kN/m 顶棚厚度 c 2 ＝ 20mm ， 顶棚容重 γc2 ＝ 18kN/m 楼梯自重容重 γb ＝ 25kN/m 1.1.9 混凝土强度等级为 C30， f c ＝ 14.331N/mm f t ＝ 1.433N/mm f tk ＝ 2.006N/mm E c ＝ 29791N/mm 1.1.10 钢筋抗拉强度设计值 f y ＝ 360N/mm E s ＝ 200000N/mm 纵筋的混凝土保护层厚度 c ＝ 15mm 1.2 楼梯几何参数 1.2.1 踏步高度 h s ＝ H s / n ＝ 1500/10 ＝ 150mm 踏步宽度 b s ＝ L sn / (n - 1) ＝ 2520/(10-1) ＝ 280mm 踏步段斜板的倾角 α ＝ ArcTan(h s / b s ) ＝ ArcTan(150/280) ＝ 28.2° 踏步段斜板的长度 L x ＝ L sn / Cos α ＝ 2520/Cos28.2° ＝ 2859mm 1.2.2 踏步段梯板厚的垂直高度 h 1' ＝ h 1 / Cos α ＝ 120/Cos28.2° ＝ 136mm 踏步段梯板平均厚度 T ＝ (h s + 2h 1') / 2 ＝ (150+2*136)/2 ＝ 211mm 1.2.3 梯板有效高度 h 10 ＝ h 1 - a s ＝ 120-20 ＝ 100mm 1.3 均布永久荷载标准值 1.3.1 梯板上的线载换算为均布恒荷 g k1 ＝ P k / B ＝ 1/ 2.35 ＝ 0.43kN/m 1. 3.2 梯板自重 g k2 ＝ γb ·T ＝ 25*0.211 ＝ 5.28kN/m 1.3.3 踏步段梯板面层自重 g k3 ＝ γc1·c 1·(n - 1)(h s + b s ) / L n ＝ 20*0.025*(10-1)*(0.15+0.28)/2.52 ＝ 0.77kN/m 1.3.4 梯板顶棚自重 g k4' ＝ γc2·c 2 ＝ 18*0.02 ＝ 0.36kN/m g k4 ＝ g k4'·L x / L n ＝ 0.36*2.859/2.52 ＝ 0.41kN/m 1.3.5 均布荷载标准值汇总 g k ＝ g k1 + g k2 + g k3 + g k4 ＝ 6.88kN/m 1.4 均布荷载的基本组合值 由可变荷载控制的 Q(L) ＝ γG ·g k + γQ ·q k ＝ 1.2*6.88+1.4*3.5 ＝ 13.16kN/m 由永久荷载控制的 Q(D) ＝ γG1·g k + γQ ·ψc · q k ＝ 1.35*6.88+1.4*0.7*3.5 ＝ 12.72kN/m 最不利的荷载基本组合值 Q ＝ Max{Q(L), Q(D)} ＝ Max{13.16, 12.72} ＝ 13.16kN/m 1.5 梯板的支座反力 永久荷载作用下均布反力标准值 R k (D) ＝ 8.67kN/m 可变荷载作用下均布反力标准值 R k (L) ＝ 4.41kN/m 最不利的均布反力基本组合值 R ＝ 16.58kN/m 1.6 梯板斜截面受剪承载力计算 V ≤ 0.7·βh ·f t ·b ·h 0 V ＝ 0.5·Q ·L n ·Cos α ＝ 0.5*13.16*2.52*Cos28.2° ＝ 14.6kN R ＝ 0.7·βh ·f t ·b ·h 0 ＝ 0.7*1*1433*1*0.1 ＝ 100.3kN ≥ V ＝ 14.6kN ，满足要求。 1.7 正截面受弯承载力计算 1.7.1 跨中 M max ＝ Q ·L 02 / 10 ＝ 13.16* 2.6462 /10 ＝ 9.21kN ·m A s ＝ 262mm a s ＝ 19mm ，ξ ＝ 0.065，ρ ＝ 0.26%； 实配纵筋： 10@200 （A s ＝ 393）； 最大裂缝宽度 ωmax ＝ 0.209mm 1.7.2 支座 M min ＝ -Q ·L 02 / 20 ＝ -13.16* 2.6462 /20 ＝ -4.61kN ·m A s ＝ 129mm a s ＝ 19mm ，ξ ＝ 0.032，ρ ＝ 0.13%； ρmin ＝ 0.20%， A s,min ＝ 240mm 实配纵筋： 10@200 （A s ＝ 393）； 最大裂缝宽度 ωmax ＝ 0.054mm 1.8 跨中挠度验算 1.8.1 挠度验算参数 按荷载效应的标准组合计算的弯矩值 M k ＝ 7.27kN ·m 按荷载效应的准永久组合计算的弯矩值 M q ＝ 5.80kN ·m 1.8.2 荷载效应的标准组合作用下受弯构件的短期刚度 B s 1.8.2.1 裂缝间纵向受拉钢筋应变不均匀系数 ψ σsk ＝ M k / (0.87h 0·A s ) （混凝土规范式 8.1.3－3） σsk ＝ 7267478/(0.87*101*279) ＝ 296N/mm 矩形截面，A te ＝ 0.5·b ·h ＝ 0.5*1000*120 ＝ 60000mm ρte ＝ A s / A tk （混凝土规范式 8.1.2－4） ρte ＝ 279/60000 ＝ 0.00465 ＜0.01，取 ρte ＝ 0.01 ψ ＝ 1.1 - 0.65f tk / (ρte ·σsk ) （混凝土规范式 8.1.2－2） ψ ＝ 1.1-0.65*2.01/(0.01*296) ＝ 0.66 1.8. 2.2 钢筋弹性模量与混凝土模量的比值： αE ＝ E s / E c ＝ 200000/29791 ＝ 6.71 1.8.2.3 受压翼缘面积与腹板有效面积的比值 γf ' 矩形截面，γf ' ＝ 0 1.8. 2.4 纵向受拉钢筋配筋率 ρ ＝ A s / (b ·h 0) ＝ 279/(1000*101) ＝ 0.00276 1.8.2.5 钢筋混凝土受弯构件的短期刚度 B s 按混凝土规范式 8.2.3－1 计算： B s ＝ E s ·A s ·h 02 / [1.15ψ + 0.2 + 6·αE ·ρ / (1 + 3.5γf ')] ＝ 200000*279*1012 /[1.15*0.66+0.2+6*6.71*0.00276/(1+3.5*0)] ＝ 532.42kN · m 1.8.3 考虑荷载长期效应组合对挠度影响增大影响系数 θ
楼梯计算书
楼梯计算书 Prepared on 22 November 2020
一、示意图 ： 二、基本资料： 1．依据规范： 《建筑结构荷载规范》（GB 50009－2001） 《混凝土结构设计规范》（GB 50010－2002） 2．几何参数： 楼梯净跨: 16000L mm = 楼梯高度: mm H 1600= 梯板厚: 250t mm = 踏步数: 15n =(阶) 上平台楼梯梁宽度: 1 300 b mm = 下平台楼梯梁宽度: 2 300 b mm = 3．荷载标准值： 可变荷载：2 3.50/q kN m = 面层荷载：2 1.70/m q kN m = 栏杆荷载： 1.00/f q kN m = 4．材料信息： 混凝土强度等级: C35 2 16.7c f N mm = 钢筋强度等级: 400HRB 2 360.00 /y f N mm = 抹灰厚度：20.0 c mm = 320 /s R kN m = 梯段板纵筋合力点至近边距离： 25s a mm = 支座负筋系数： 0.25α= 三、计算过程： 1．楼梯几何参数： 踏步高度：h = 踏步宽度：b = 计算跨度：L 0 = L 1＋(b 1＋b 2)/2 = 6＋＋/2 =
梯段板与水平方向夹角余弦值：cos 0.97α= 2．荷载计算( 取 B = 1m 宽板带)： (1) 梯段板： 面层： 3.453 /km g kN m = 自重： 7.19 /kt g kN m = 抹灰： /2010.02/0.970.412/ks S g R Bc cos kN m α==??= 恒荷标准值： 3.4537.190.412112.055/k km kt ks f g g g q k g N m ==+++=＋＋＋ 恒荷控制： ()() 1.35 1.40.7 1.3512.055 1.40.71 3.50 19.7 /n n k P G P G g Bq kN m =??=????==＋ ＋活荷控制： ()() 1.2 1.4 1.212.055 1.41 3.50 19.366/n n k P G P L g Bq kN m ===???=＋ ＋ 荷载设计值： 准永久组合：12.0550.3 3.513.105/q kN m =+?= 3．斜截面受剪承载力计算： 满足要求 4．正截面受弯承载力计算： 1 1.0α=, 0 250 25225h mm =-=,则有
钢结构需计算工程量及规则
钢结构需要计算工程量：梁、柱、屋面檩条、墙檩条、节点板、螺栓、檩条拉条、水平支撑、柱间支撑、屋面板、基础、基础梁、土方、地面、墙面、门窗、吊车梁（如果有）。 按照计算规则计算就可以了 计算规则 一、金属结构构件制作按设计图示钢材尺寸以吨计算，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在项目内不另计算。在计算不规则或多边形钢板重量时按其最小外接矩形面积计算。 二、实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加10mm计算。 三、计算钢柱制作工程量时，依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内。 四、计算吊车梁制作工程量时，依附于吊车梁的连接钢板重量并入吊车梁重量内，但依附于吊车梁上的钢轨、车挡、制动梁的重量，应另列项目计算。 五、单梁悬挂起重机轨道工字钢含量及垃圾斗、出垃圾门的钢材含量，项目规定与设计不同时，可按设计规定调整，其他不变。 六、计算钢屋架制作的工程量时，依附于屋架上的檩托、角钢重量并入钢屋架重量内。 七、计算钢托架制作工程量时，依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内。 八、计算钢墙架制作工程量时，墙架柱、墙架梁及连系拉杆重量并入钢墙架重量内。 九、计算天窗挡风架制作工程量时，柱侧挡风板及挡雨板支架重量并入天窗挡风架重量内，天窗架应另列项目计算，天窗架上的横挡支爪、檩条爪应并入天窗架重量计算。 十、钢支撑制作项目包括柱间、屋架间水平及垂直支撑以吨为单位计算。 十一、计算钢平台制作工程量时，平台柱、平台梁、平台板（花纹钢板或箅式）、平台斜撑、钢扶梯及平台栏杆等的重量，应并入钢平台重量内。 十二、钢制动梁的制作工程量包括制动梁、制动桁架、制动板重量。 十三、钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，依附漏斗的型钢并入漏斗重量内计算。 十四、球节点钢网架制作工程量按钢网架整个重量计算，即钢杆件、球节点、支座等重量之和，不扣除球节点开孔所占重量 第11章金属结构制作及杂项、附属工程 定额说明 一、金属结构定额适用于现场加工制作构件。构件制作均按焊接编制。 二、金属结构件用钢材料符合GB700-800标准，选用镇静钢。 三、金属结构定额制作项目中，均已包括刷一遍防锈漆工料。 四、其他金属构件，如消防爬梯，套用零星铁件定额子目。
楼梯设计计算书
第五部分：承台配筋 5.1单桩及二桩以上承台配筋说明 本工程涉及到的单桩及二桩以上（四桩）承台厚度以及配筋均以构造要求为准，混凝土强度等级为C30，保护层厚度取到30mm，其他具体信息详见结施-04 5.2二桩承台——深受弯构件配筋 本工程涉及到的二桩承台的混凝土强度等级为C30，保护层厚度取到30mm，配筋信息参照《2004浙G24_图集_钢筋混凝土圆桩承台》→CTn2G-XX选用表（C30混凝土，φ600圆桩）→CTn2G-19和CTn2G-20两者之间的信息进行折中选取。 有关于二桩承台的具体配筋信息详见结施-04。
第六部分：楼梯设计 6.1楼梯梯段斜板设计 斜板跨度可按净跨计算。对斜板取1m 宽作为其计算单元。 6.1.1确定斜板厚度t 斜板的水平投影净长12700n l mm = 斜板的斜板向净长： 1227002700 3020()300cos 0.894n n l l mm a = == = 斜板的厚度： 21111 ( ~)(~)3020100~120()25302530 n t l x mm ===取t=100mm 6.1.2荷载计算（楼梯梯段斜板） 6.1.3荷载效应组合 由可变荷载效应控制的组合 1 1.27.0 1.4 2.011.20(/)p x x kN m =+= 由永久荷载效应控制的组合 2 1.357.0 1.40.7 2.011.41(/)p x x x kN m =+=>1p 所以选由永久荷载效应控制的组合进行计算，取 11.41(/)p kN m =
斜板的内力一般只需计算跨中最大的弯距即可，考虑到斜板两端均与梁整浇，对板的约束作用，取跨中最大的弯距 2 11.412.78.32(.)10 x M kN m = = 6.1.5 配筋计算 06 22 106 201002080() 8.32100.1091.011.9100080 0.5(10.5(10.9428.3210368() 3000.94280 s c s S y s h mm M x a a f bh x x x r M x A mm f r h x x =-=====+=+==== 选用受力钢筋 10@180（2435S A mm =） 分布钢筋8@200φ 其它楼梯的算法同上，具体配筋结构详见结施-13。 6.2 平台板设计 6.2.1平台板的计算简图 平台板为四边支承板，长宽比 为 3000 2.21380 =>1，宜按双向板计算。取1m 宽作为计算单元。TL -1截面尺寸是250x500。 平台板计算简图： 由于平台板两端均与梁整浇，所以，计算跨度取净跨为L3N=1480MM. 平台板厚度1100t mm =
楼梯模板支撑体系计算书
楼梯模板支撑体系计算书
————————————————————————————————作者: ————————————————————————————————日期:
楼梯模板支撑体系计算书 一、参数信息 模板支架参数 横向间距或排距(m):1.00；纵距(m):1.00;步距(m):1.0; 立杆上端伸出至模板支撑点长度(m）:0.１0;模板支架搭设高度（m):３.３；采用的钢管(mｍ):Φ48×3.0 ;板底支撑连接方式:方木支撑；立杆承重连接方式：可调顶托; 荷载参数 模板与木板自重(kＮ/ｍ２)：0.500;混凝土与钢筋自重(kＮ／m3):２4.00０；施工均布荷载标准值(ｋＮ/m2）：2．０００； 材料参数 面板采用胶合面板，厚度为１5mm;板底支撑采用方木; 面板弹性模量Ｅ(N/mm2）:40０0；面板抗弯强度设计值（Ｎ/mｍ2):11.5; 木方弹性模量Ｅ(N/ｍm２):8000．000;木方抗弯强度设计值(Ｎ／ｍm2):１1.0０0; 木方抗剪强度设计值(Ｎ／mm2):１.400；木方的间隔距离（ｍｍ):2５0．０; 木方的截面宽度(ｍm）:４0.00;木方的截面高度(mｍ):7０.0０；
40X70 模板支架立面图 二、模板面板计算 模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为： W=ｂh２/6=１00０×１5×15／6＝37500mm3 Ｉ=bｈ3/12=１000×15×15×15/12=28１250mm4 模板面板的按照三跨连续梁计算。
1-1 剖面图 受力分解图 1、荷载计算 静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)： 钢筋混凝土梯段板厚度为1０0mm ，踏步高度为175m ｍ，宽度为26０mm,每一梯段板的踏步数为8步。 钢筋混凝土梯段板自重为：21 ×0.１75×２５＋0.１０×25/αcos =5.104 kN ／ ㎡ 其中:根据图纸可得α=３1° 故αcos =?31cos = 0.８5７ q1 = 5.104×1+0.5×1 ＝ ５.６04 kN/m; α
钢楼梯计算书
单跑钢楼梯设计计算书 一.设计资料 1设计规范 《建筑结构荷载规范GB 50009-2012》 《钢结构设计规范GB 50017-2003》 2计算参数 2.2上平台梁 上平台跨(mm) 1200
3荷载组合 基本组合 1.2D+1.4L 1.35D+0.98L 标准组合 1.0D+1.0L 1.0L 二.验算结果 1楼梯内力简图 1.1轴力图
1.2剪力图 9.地3 1.3弯矩图
&756*7562S 2 2.1受弯强度 控制工况：1.2D+1.4L 弯矩计算结果：Mmax = 11.538 kN*m（有限元计算结果） b = Mmax / （丫x * W） =1.1538e+007 / （1.05 * 2.338e+005） =47 N/mm2 < 215 N/mm 2 结果判断：满足 2.2受剪强度 控制工况：1.2D+1.4L 剪力计算结果：Vmax = 3.709 kN（有限元计算结果） T = 1.5 * Vmax / A = 1.5 * 3709 / 3624 = 1.535 N/mm 2 < 125 N/mm 结果判断：满足 2.3挠度 控制工况：D+L 3 = 4.715 mm < 4243 / 250 = 16.97 mm有限元计算结果） 结果判断：满足 控制工况:L 3 = 4.249 mm < 4243 / 300 = 14.1 4 mm（有限元计算结果） 结果判断：满足 3
控制工况：1.2D+1.4L 弯矩计算结果：Mmax = 8.756 kN*m（有限元计算结果） b = Mmax / （丫x * W） =8.756e+006 / （1.05 * 2.338e+005） =35.67 N/mm2 < 215 N/mm 2 结果判断：满足 3.2受剪强度 控制工况：1.2D+1.4L 剪力计算结果：Vmax = 9.348 kN（有限元计算结果） T = 1.5 * Vmax / A = 1.5 * 9348 / 3624 = 3.869 N/mm 2 < 125 N/mm 结果判断：满足 3.3挠度 控制工况：D+L 3 = 0.1229 mm < 4243 / 250 = 16.97 mm 结果判断：满足 控制工况:L 3 = 0.1113 mm < 4243 / 300 = 14.1 4 mm（有限元计算结果）结果判断：满足 4 4.1受弯强度 控制工况：1.2D+1.4L 弯矩计算结果：Mmax = 8.756 kN*m（有限元计算结果） b = Mmax / （丫x * W） =8.756e+006 / （1.05 * 2.338e+005） =35.67 N/mm2 < 215 N/mm 2 结果判断：满足 4.2受剪强度 控制工况：1.2D+1.4L 剪力计算结果：Vmax = 9.348 kN（有限元计算结果） T = 1.5 * Vmax / A = 1.5 * 9348 / 3624 = 3.869 N/mm 2 < 125 N/mm 2 结果判断：满足4.3挠度 控制工况：D+L 3 = 0.1229mm < 4243 / 250 = 16.97 mm（有限元计算结果） 结果判断：满足 控制工况:L 3 = 0.1113 mm < 4243 / 300 = 14.1 4 mm（有限元计算结果） 结果判断：满足 5
某二层砖混结构详细计算书.doc
目录 1 计算说明 (1) 2 计算内容 (3) 2.1 副厂房计算 ......................................... 错误!未定义书签。 2.1.1 计算条件 .................................. 错误!未定义书签。 2.1.2 计算软件 .................................. 错误!未定义书签。 2.1.3 输入参数 .................................. 错误!未定义书签。 2.1.4 计算结果 .................................. 错误!未定义书签。 2.2 管理房计算 (3) 2.2.1 计算条件 (3) 2.2.2 计算软件 (3) 2.2.3 输入参数 (3) 2.2.4 计算结果 (4) 2.3 管理房板式楼梯计算 (7) 2.3.1 计算条件 (7) 2.3.2 计算软件 (8) 2.3.3 输入参数 (8) 2.3.4 计算结果 (8) 2.4 启闭房计算 ......................................... 错误!未定义书签。 2.4.1 计算条件 .................................. 错误!未定义书签。 2.4.2 计算软件 .................................. 错误!未定义书签。 2.4.3 输入参数 .................................. 错误!未定义书签。 2.4.4 计算结果 .................................. 错误!未定义书签。 2.5 启闭房螺旋楼梯计算 ......................... 错误!未定义书签。 2.5.1 计算条件 .................................. 错误!未定义书签。 2.5.2 计算软件 .................................. 错误!未定义书签。 2.5.3 输入参数 .................................. 错误!未定义书签。 2.5.4 计算结果 .................................. 错误!未定义书签。
板式楼梯计算书(五种类型)
板式楼梯计算书（五种类型）类型一 一、构件编号:LT-1 二、示意图： 三、基本资料： 1.依据规范： 《建筑结构荷载规范》（GB 50009－2001） 《混凝土结构设计规范》（GB 50010－2002） 2.几何参数： 楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm 梯板厚: t = 100 mm 踏步数: n = 10(阶) 上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm 3.荷载标准值： 可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2 栏杆荷载：q f = 0.20kN/m 永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40 准永久值系数: ψq = 0.50 4.材料信息： 混凝土强度等级: C20 f c = 9.60 N/mm2 f t = 1.10 N/mm2R c=25.0 kN/m3 f tk = 1.54 N/mm2E c = 2.55×104 N/mm2 钢筋强度等级: HPB235 f y = 210 N/mm2 E s = 2.10×105 N/mm2 保护层厚度：c = 20.0 mm R s=20 kN/m3
受拉区纵向钢筋类别：光面钢筋 梯段板纵筋合力点至近边距离：a s = 25.00 mm 支座负筋系数：α = 0.25 四、计算过程： 1. 楼梯几何参数： 踏步高度：h = 0.1500 m 踏步宽度：b = 0.2222 m 计算跨度：L0 = L1＋(b1＋b2)/2 = 2.00＋(0.20＋0.20)/2 = 2.20 m 梯段板与水平方向夹角余弦值：cosα = 0.829 2. 荷载计算( 取 B = 1m 宽板带)： (1) 梯段板： 面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m 自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m 抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m 恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m 恒荷控制： P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m 活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m 荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m 3. 正截面受弯承载力计算： 左端支座反力: R l = 15.20 kN 右端支座反力: R r = 15.20 kN 最大弯矩截面距左支座的距离: L max = 1.10 m 最大弯矩截面距左边弯折处的距离: x = 1.10 m M max = R l*L max－P n*x2/2 = 15.20*1.10－13.82*1.102/2 = 8.36 kN·m 相对受压区高度：ζ= 0.169123 配筋率：ρ= 0.007731 纵筋(1号)计算面积：A s = 579.85 mm2 支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*579.85 = 144.96 mm2 五、计算结果：(为每米宽板带的配筋) 1.1号钢筋计算结果(跨中) 计算面积A s：579.85 mm2 采用方案：d10@100 实配面积： 785 mm2 2.2/3号钢筋计算结果(支座) 计算面积A s'：144.96 mm2 采用方案：d6@140 实配面积： 202 mm2 3.4号钢筋计算结果 采用方案：d6@200 实配面积： 141 mm2 六、跨中挠度计算: Mk -------- 按荷载效应的标准组合计算的弯矩值
钢框架结构计算书-毕业设计
摘要 该计算书为滨岛医疗中心门诊楼建筑方案及钢框架结构设计计算书，本设计依据建筑方案及给出的结构类型。参照规范有《建筑结构荷载规范》（GB 50009-2012）、《建筑抗震规范》（GB 50011-2010）、《混凝土结构规范》（GB 50010-2010）、《钢结构设计规范》（GB 50017-2003）等。完成设计内容有：建筑方案、结构平面布置、结构计算简图确定、荷载统计、内力计算、内力组合、主、次梁、柱选取及布置连接截面验算以及节点设计、楼梯设计、基础设计、工程概预算。结构类型为钢框架结构，梁、柱为钢梁、钢柱，板为组合楼板，柱脚采用埋入式，楼梯为板式钢筋混凝土楼梯、基础采用锥形独立基础。本计算书中列出了框架在恒荷载、活荷载、地震荷载、风荷载作用下的弯矩、剪力、轴力图以及内力组合表。 关键词结构设计；钢框架；独立基础；医用建筑
Abstract The calculations for the BinDao medical center clinic building steel frame building solutions and design calculations, based on the design and construction program structure given type. Design process based on structural loads standard (GB50009-2012) determine the structure of the load, in accordance with the Seismic Design of Buildings (GB50011-2010), design of steel structures (GB50017-2003) and the relevant requirements for structural design and calculation. The main work to complete the structure diagram layout and calculation of the identification, load statistics, internal force calculation and combination of primary and secondary beams and floor cross-section design and checking, node connection design, staircase design, basic design as well as project budget.Type of structure is steel frame structure, beams, columns of steel beams, steel columns, plates of composite slabs, column foot buried, reinforced concrete slab staircase stairs, independent foundation with a tapered base. Meanwhile, The calculations in the framework of the book lists the dead load, live load, seismic loads, wind loads bending moment, shear, axial force, and force combination table. Keywords Structural Design; Steel Frame;single footing medical building;
楼梯计算书
一、示 意图： 二、基本资料： 1．依据规范： 《建筑结构荷载规范》（GB 50009－2001） 《混凝土结构设计规范》（GB 50010－2002） 2．几何参数： 楼梯净跨: 16000L mm = 楼梯高度: mm H 1600= 梯板厚: 250t mm = 踏步数: 15n =(阶) 上平台楼梯梁宽度: 1 300 b mm = 下平台楼梯梁宽度: 2 300 b mm = 3．荷载标准值： 可变荷载：2 3.50/q kN m = 面层荷载：2 1.70 /m q kN m = 栏杆荷载： 1.00 /f q kN m = 4．材料信息： 混凝土强度等级: C35 2 16.7 c f N mm = 钢筋强度等级: 400HRB 2 360.00 /y f N mm = 抹灰厚度：20.0 c mm = 320 /s R kN m = 梯段板纵筋合力点至近边距离： 25 s a mm =
支座负筋系数： 0.25α= 三、计算过程： 1．楼梯几何参数： 踏步高度：h = 踏步宽度：b = 计算跨度：L 0 = L 1＋(b 1＋b 2)/2 = 6＋＋/2 = 梯段板与水平方向夹角余弦值：cos 0.97α= 2．荷载计算( 取 B = 1m 宽板带)： (1) 梯段板： 面层： 3.453 /km g kN m = 自重： 7.19 /kt g kN m = 抹灰： /2010.02/0.970.412/ks S g R Bc cos kN m α==??= 恒荷标准值： 3.4537.190.412112.055/k km kt ks f g g g q k g N m ==+++=＋＋＋ 恒荷控制： ()() 1.35 1.40.7 1.3512.055 1.40.71 3.50 19.7 /n n k P G P G g Bq kN m =??=????==＋ ＋活荷控制： ()() 1.2 1.4 1.212.055 1.41 3.50 19.366/n n k P G P L g Bq kN m ===???=＋ ＋ 荷载设计值：

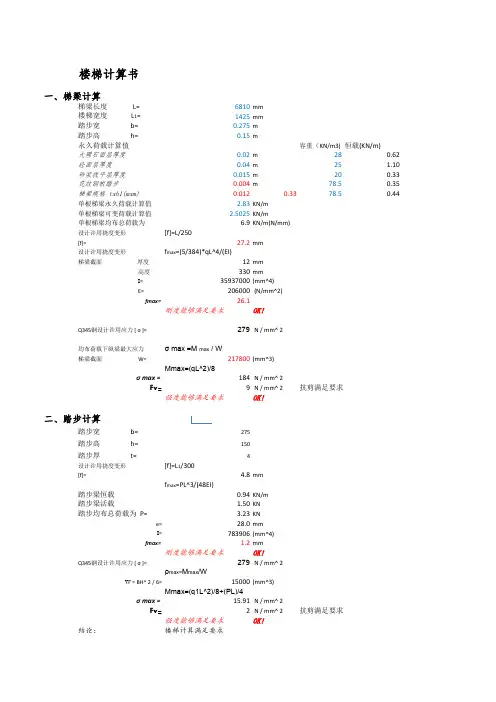

钢板楼梯计算书
楼梯计算书 一、梯梁计算 梯梁长度 L=6810mm 楼梯宽度 L1=1425mm 踏步宽 b=0.275m 踏步高 h=0.15m 永久荷载计算值容重（KN/m3)恒载(KN/m) 大理石面层厚度0.02m280.62砼面层厚度0.04m25 1.10砂浆找平层厚度0.015m200.33花纹钢板踏步0.004m78.50.35梯梁规格 txh1(mxm)0.0120.3378.50.44单根梯梁永久荷载计算值 2.83KN/m 单根梯梁可变荷载计算值 2.5025KN/m 单根梯梁均布总荷载为 6.9KN/m(N/mm) 设计许用挠度变形[f]=L/250 [f]=27.2mm 设计许用挠度变形f max=(5/384)*qL^4/(EI) 梯梁截面厚度12mm 高度330mm I=35937000(mm^4) E=206000 (N/mm^2) fmax=26.1 刚度能够满足要求OK! Q345钢设计许用应力 [ σ ]= 279 N / mm^ 2 均布荷载下纵梁最大应力σ max =M max / W 梯梁截面 W=217800(mm^3) Mmax=(qL^2)/8 σ max =184 N / mm^ 2 Fv=9 N / mm^ 2 抗剪满足要求 强度能够满足要求OK! 二、踏步计算 踏步宽 b=275 踏步高 h=150 踏步厚 t=4 设计许用挠度变形[f]=L1/300 [f]= 4.8mm f max=PL^3/(48EI) 踏步梁恒载0.94KN/m 踏步梁活载 1.50KN 踏步均布总荷载为 P= 3.23KN e=28.0mm I=783906(mm^4) fmax= 1.2mm 刚度能够满足要求OK! Q345钢设计许用应力 [ σ ]= 279 N / mm^ 2 ρmax=M max/W W = BH^ 2 / 6=15000(mm^3) Mmax=(q1L^2)/8+(PL)/4 σ max =15.91 N / mm^ 2 Fv=2 N / mm^ 2 抗剪满足要求 强度能够满足要求OK! 结论：楼梯计算满足要求
B1板式楼梯计算书
板式楼梯计算书 项目名称_____________日期_____________ 设计者_____________校对者_____________ 一、构件编号:3TB1 二、示意图： 三、基本资料： 1.依据规范： 《建筑结构荷载规范》（GB 50009－2001） 《混凝土结构设计规范》（GB 50010－2010） 2.几何参数： 楼梯净跨: L1 = 2520 mm 楼梯高度: H = 1500 mm 梯板厚: t = 100 mm 踏步数: n = 10(阶) 上平台楼梯梁宽度: b1 = 250 mm 下平台楼梯梁宽度: b2 = 250 mm 3.荷载标准值： 可变荷载：q = 3.50kN/m2面层荷载：q m = 1.70kN/m2 栏杆荷载：q f = 0.20kN/m 永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40 准永久值系数: ψq = 0.50 4.材料信息： 混凝土强度等级: C40 f c = 19.10 N/mm2 f t = 1.71 N/mm2R c=25.0 kN/m3 f tk = 2.39 N/mm2E c = 3.25*104 N/mm2 钢筋强度等级: HRB400 f y = 360 N/mm2 E s = 2.00*105 N/mm2
保护层厚度：c = 20.0 mm R s=20 kN/m3 受拉区纵向钢筋类别：光面钢筋 梯段板纵筋合力点至近边距离：a s = 25.00 mm 支座负筋系数：α = 0.25 四、计算过程： 1. 楼梯几何参数： 踏步高度：h = 0.1500 m 踏步宽度：b = 0.2800 m 计算跨度：L0 = L1＋(b1＋b2)/2 = 2.52＋(0.25＋0.25)/2 = 2.77 m 梯段板与水平方向夹角余弦值：cosα = 0.881 2. 荷载计算( 取 B = 1m 宽板带)： (1) 梯段板： 面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.28)*1.70 = 2.61 kN/m 自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.881＋0.15/2) = 4.71 kN/m 抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.881 = 0.45 kN/m 恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.61＋4.71＋0.45＋0.20 = 7.98 kN/m 恒荷控制： P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.98＋1.40*0.7*1*3.50 = 14.20 kN/m 活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.98＋1.40*1*3.50 = 14.47 kN/m 荷载设计值：P n = max{ P n(G) , P n(L) } = 14.47 kN/m 3. 正截面受弯承载力计算： 左端支座反力: R l = 20.04 kN 右端支座反力: R r = 20.04 kN 最大弯矩截面距左支座的距离: L max = 1.39 m 最大弯矩截面距左边弯折处的距离: x = 1.39 m M max = R l*L max－P n*x2/2 = 20.04*1.39－14.47*1.392/2 = 13.88 kN·m 相对受压区高度：ζ= 0.138818 配筋率：ρ= 0.007365 纵筋(1号)计算面积：A s = 552.38 mm2 支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*552.38 = 138.10 mm2 五、计算结果：(为每米宽板带的配筋) 1.1号钢筋计算结果(跨中) 计算面积A s：552.38 mm2 采用方案：12@150 实配面积： 754 mm2 2.2/3号钢筋计算结果(支座) 计算面积A s'：138.10 mm2 采用方案：12@200 实配面积： 565 mm2 3.4号钢筋计算结果 采用方案：8@200 实配面积： 251 mm2 六、跨中挠度计算:
钢楼梯计算书
清河4#钢梯计算书 项目编号: No.1项目名称: XXX项目 计算人: XXX设计师专业负责人: XXX总工 校核人: XXX设计师日期: 2015-XX-XX 中国建筑科学研究院
目录 一. 设计依据........................................................................................................................................................................................... 二. 计算软件信息................................................................................................................................................................................... 三. 结构模型概况................................................................................................................................................................................... 1. 系统总信息................................................................................................................................................................................. 2. 楼层信息..................................................................................................................................................................................... 3. 各层等效尺寸............................................................................................................................................................................. 4. 层塔属性..................................................................................................................................................................................... 四. 工况和组合....................................................................................................................................................................................... 1. 工况设定..................................................................................................................................................................................... 2. 工况信息..................................................................................................................................................................................... 3. 构件内力基本组合系数............................................................................................................................................................. 五. 质量信息........................................................................................................................................................................................... 1. 结构质量分布............................................................................................................................................................................. 2. 各层刚心、偏心率信息............................................................................................................................................................. 六. 立面规则性....................................................................................................................................................................................... 1. 楼层侧向剪切刚度..................................................................................................................................................................... 2. [楼层剪力/层间位移]刚度.......................................................................................................................................................... 3. 各楼层受剪承载力..................................................................................................................................................................... 4. 楼层薄弱层调整系数................................................................................................................................................................. 七. 抗震分析及调整............................................................................................................................................................................... 1. 结构周期及振型方向................................................................................................................................................................. 2. 各地震方向参与振型的有效质量系数..................................................................................................................................... 3. 地震作用下结构剪重比及其调整............................................................................................................................................. 4. 偶然偏心信息............................................................................................................................................................................. 八. 结构体系指标及二道防线调整....................................................................................................................................................... 1. 竖向构件倾覆力矩及百分比(抗规方式) .................................................................................................................................. 2. 竖向构件地震剪力及百分比..................................................................................................................................................... 3. 单塔多塔通用的框架0.2Vo(0.25Vo)调整系数......................................................................................................................... 九. 变形验算........................................................................................................................................................................................... 1. 普通结构楼层位移指标统计..................................................................................................................................................... 十. 抗倾覆和稳定验算........................................................................................................................................................................... 1. 抗倾覆验算................................................................................................................................................................................. 2. 整体稳定刚重比验算................................................................................................................................................................. 3. 二阶效应系数及内力放大.........................................................................................................................................................十一. 超筋超限信息............................................................................................................................................................................... 1. 超筋超限信息汇总.....................................................................................................................................................................十二. 指标汇总.......................................................................................................................................................................................
