铝基板LED散热模块热传材料分析

小强铝基板制作
概
述
在 LED 产品应用中﹐通常需要将多个 led 组装在一电路基板上。电路基板除了扮演承载 LED 模块结构的角色外﹐另一方面﹐随着 LED 输出功率越来越高,基板还必须扮演散热的角色﹐以将 LED 晶体产生的热传派出去﹐因此在材料选择上必须兼顾结构强度及散热方面的要求。传统 LED 由于 LED 发热量不大﹐散热问题不严重﹐因此只要运用一般的铜箔印刷电路板(PCB)即可。但随着高功率 LED 越来越盛行 PCB 已不足以应付散热需求。因此需再将印刷电路板贴附在一金属板上，即所谓的 Metal Core PCB，以改善其传热路径。另外也有一种做法直接在铝基板表面直接作绝缘层或称介电层，再在介电层表面作电路层，如此 LED 模块即可直接将导线接合在电路层上。同时为避免因介电层的导热性不佳而增加热阻抗，有时会采取穿孔方式，以便让 LED 模块底端的均热片直接接触到金属基板，即所谓芯片直接黏着。接下来介绍了几种常见的 LED 基板材料﹐并作了比较。印刷电路基板(PCB) 常用 FR4 印刷电路基板，其热传导率 0.36W/m.K，热膨胀系数在 13 ~ 17ppm/K。可以单层设计，也可以是多层铜箔设计(如图 2)。优点︰技术成熟，成本低廉，可适用在大尺寸面板。缺点︰热性能差，一般用于传统的低功率 LED 。

小强铝基板制作
图 1 多层 PCB 的散热基板金属基印制板(MCPCB) 由于 PCB 的热导率差﹑散热效能差﹐只适合传统低瓦数的 LED。因此后来再将印刷电路基板贴附在一金属板上﹐即所谓的 Metal Core PCB。金属基电路板是由金属基覆铜板(又称绝缘金属基板) 经印刷电路制造工艺制作而成。根据使用的金属基材的不同，分为铜基覆铜板、铝基覆铜板、铁基覆铜板﹐一般对于 LED 散热大多应用铝基板。如下图：
图 2 金属基电路板的结构 MCPCB 的优点：（1）散热性常规的印制板基材如 FR4 是热的不良导体，层间绝缘，热量散

小强铝基板制作发不出去。而金属基印制板可解决这一散热难题。（2）热膨胀性热胀冷缩是物质的共同本性，不同物质 CTE(Coefficient of thermal expansion)即热膨胀系数是不同的。印制板(PCB)的金属化孔壁和相连的绝缘壁在 Z 轴的 CTE 相差很大，产生的热不能及时排除，热胀冷缩使金属化孔开裂、断开。金属基印制板可有效地解决散热问题，从而使印制板上的元器件不同物质的热胀冷缩问题缓解，提高了整机和电子设备的耐用性和可靠性。（3）尺寸稳定性金属基印制板，显然尺寸要比绝缘材料的印制板稳定得多。铝基印制板、铝夹芯板， 30℃加热至 140~150℃，从尺寸变化为 2.5~3.0%. MCPCB 的结构目前市场上采购到的标准型金属基覆铜板材由三层不同材料所构成：铜、绝缘层、金属板（铜、铝、钢板），而铝基覆铜板最为常见。 a）金属基材以美国贝格斯为例﹐见下表(图 3)：

小强铝基板制作
b）绝缘层起绝缘层作用，通常是 50~200um。若太厚，能起绝缘作用，防止与金属基短路的效果好，但会影响热量的散发；若太薄，能较好散热，但易引起金属芯与组件引线短路。绝缘层（或半固化片），放在经过阳极氧化，绝缘处理过的铝板上，经层压用表面的铜层牢固结合在一起。 c）铜箔铜箔背面是经过化学氧化处理过的，表面镀锌和镀黄铜，目的是增加抗剥强度。铜厚通常为 0.5、1.2 盅司。如美国贝格斯公司使用的是 ED 铜，铜厚有 1、2、3、4、6 盅司 5 种。我们为通信电源配套制作的铝基板使用的是 4 盅司的铜箔（140 微米）。 MCPCB 技术参数和特点

小强铝基板制作技术参数(图 4) 产品特点﹕ (1) 绝缘层薄，热阻小 (2) 机械强度高 (3) 标准尺寸：500×600mm (4) 标准尺寸：0.8、1.0、1.2、1.6、2.0、3.0mm (5) 铜箔厚度:18um 、35um、70um 、105um MCPCB 应用产品举例(图 5)

小强铝基板制作陶瓷基板(Ceramic Substrate)
Ceramic Substrate: 以烧结的陶瓷材料作为 LED 封装基板，具有绝缘性，无须介电层，有不错的热传导率，热膨胀系数(4.9 ~ 8ppm/K)，与 LED chip、Si 基板或 Sapphire 较匹配，比较不会因热产生热应力及热变形。典型的陶瓷基板，如 AIN，其热导率约在 170 ~ 230W/m.K，热膨胀系数 3.5 ~ 5ppm/K。价格较贵，尺寸限于 4.5 平方英寸以下，无法用于大面积面板，适合高温环境高功率 LED 使用。 AlN 陶瓷基板与其它材料之热特性比较(图 7)

小强铝基板制作
AlN 陶瓷基板有不错的热传导率，热膨胀系数 LED chip (CTE=5ppm/K)较匹配。直接铜结合基板(DBC Substrate) 特点︰在金属基板直接共烧接合陶瓷材料，兼具高热传导率及低热膨胀性，还具介电性。允许制程温度、运作温度达 800℃以上。由德国 Curamik 公司所发展的直接铜接合基板，是在铜板与陶瓷 (Al2O3、AlN)之间，先通入 O2 使其与 Cu 响应生成 CuO，同时使纯铜的熔点由 1083℃降低至 1065℃的共晶温度。接着加热至高温使 CuO 与 Al2O3 或 AlN 回应形成化合物，而使铜板与陶瓷介电层紧密接合在一起。 (图 5) 此种含介电层的铜基板具有很好的热扩散能力，且介电层如为 Al2O3 则其热传导率为 24W/m.K，热膨胀系数 7.3ppm/K，如为 AlN 则其热传导率为 170W/m.K，热膨胀系数 5.6ppm/K，比前几种基板具有更佳的热效能，同时适合于高温环境及高功率或高电流 LED 之使

小强铝基板制作用。
图 8 直接铜板接合基板之制作流程各种 LED 基板材料的特性比较(图 9)
应根据实际产品应用选择基板材料，低功率 LED 发热量不大，用 PCB 基板即可，对高功率 LED，为满足其散热要求，采用 MCPCB 基板，陶瓷基板或 DCB 基板，满足性能要求时，则应考虑其成本。

小强铝基板制作 LED 导热界面材料为什么要用界面材料?
图 10 LED 界面间隙由于散热器底面与 LED 芯片表面之间会存在很多沟壑或空隙，其中都是空气。由于空气是热的不良导体，所以空气间隙会严重影响散热效率，使散热器的性能大打折扣，甚至无法发挥作用。为了减小芯片和散热器之间的空隙，增大接触面积，必须使用导热性能好的导热材料来填充，如导热胶带、导热垫片、导热硅酯、导热黏合剂、相转变材料等。 Liqui-Bond SA2000 导热胶(example) 介绍 Liqui-Bond SA2000 是由深圳恒通热导公司生产的一种高导热性而绝缘的硅胶粘剂。它在低温或高温的情况下都能保持良好的机械性能和化学性能.这种物质的韧性有助于在热传导中减低 CTE 压力,同时由于该产品在升温过程中产生固化。特征：导热性: 导热系数为 2.0 W/m-K

小强铝基板制作消除机械固件需求稳定的机械性能和化学性能严峻环境下仍能保持物体结构形态应用: 大功率 LED 和散热基板粘接在凹凸不平的表面粘接元器件 DM6030HK-SD 高导热银胶 (example) 介绍： DM6030 HK-SD 是是由深圳恒通热导公司生产的一种高导热掺银有机粘接剂，专门为大功率 LED 粘接固定芯片应用而开发设计的新产品。该产品对分配和粘接大量部件（dice）时具有较长时间的防挥发、干涸能力，并可防止树脂在加工前飞溅溢出。产品特征：具有高导热性:导热系数高达 50w/m.k 低电阻: 电阻低至 10μcm 可替代焊接剂可在室温下存储和运输良好的流动性应用:
High Power LED 芯片封装粘接一般的金属模焊接 HN-G 高性能导热硅脂(example)

小强铝基板制作介绍： HN–G 导热硅脂为深圳博恩事业有限公司生产﹐专为各种仪器仪表及电子元器件与组合体的填充而研制开发的一种高导热绝缘有机硅材料。广泛涂敷于各种电子产品，电器设备中的发热体（功率管、可控硅、电热堆等）与散热设施（散热片、散热条、壳体等）之间的接触面，起传热媒介作用。性能参数[图 11] ：
散热器作用﹕ 散热器的作用就是吸收基板或芯片传递过来的热量，然后发散到外界环境，保证 LED 芯片的温度正常。绝大多数散热器均经过精心设计，可适用于自然对流和强制对流的情况。以 aavid 62500 为例。

小强铝基板制作
图 12 aavid 62500 散热器性能参数[1]： ?热阻Θ = 4.6 °C/W ?材料=Al 6063-T5 挤压成型 ?重量= 100g ?发射率= 0.85 ?散热片效率= 98.9% ?输入热量= 5W ?热源= 0.57X0.57 ?5W 时散热温度= 46.9°C 高功率 LED 的热沉结构如何将 LED 器件产生的热量有效耗散到环境中也是一个关键。常用的热沉结构分为被动和主动散热。对于大功率 LED 封装，则必须采用主动散热，如翅片＋风扇、热管、液体强迫对流、微通道致冷、相变致冷等。 (1) 在功率密度不高、成本要求较低的情况下，优先采用翅片
＋风扇的散热方法；

小强铝基板制作 (2) 对于成本要求不高、功率密度中等、封装尺寸小的应用，则采用热管比较合适； (3) 而对于功率密度较高，要求 LED 器件温度较低的场合，采用液体强迫对流和微通道致冷比较可行。结论 LED 电致发光过程产生的热量和工作环境温度(Ta)的不同,引起 LED 芯片结点温度 Tj 的变化.LED 是温度敏感器件,当温度变化时,LED 的性能和封装结构都会受到影响,从而影响 LED 的可靠性。在散热设计上，最重要的课题是有效降低芯片发光层至环境的热阻。因此，选用合适的散热基板﹑界面材料﹑散热器就显得非常有必要。 LED 照明灯具的结构形状可能千差万别，可能会形成不同的散热材料的组合体，然而最终要考虑散热及出光通道的最优化为基础。

铝基板的制作流程及规范

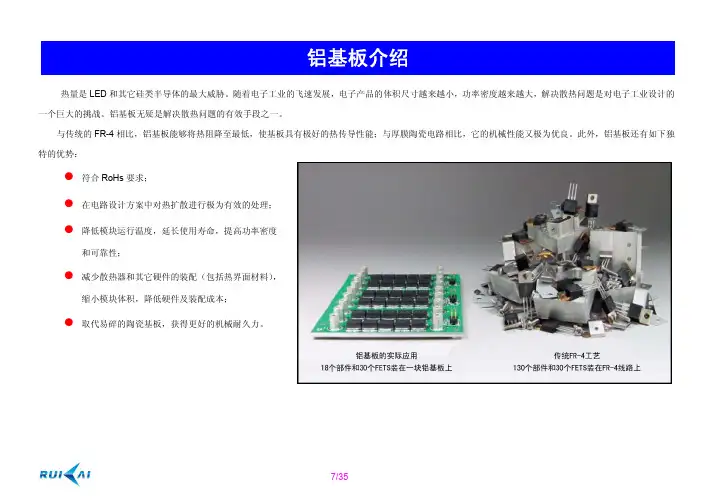

铝基板制作及规范 ---作者:贺梅随着电子产品轻、薄、小、高密度、多功能化发展促使PCB上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。在此背景下诞生了高散热金属PCB基板,铝基板是金属基板应用最广的一种.且具有良好的导热性,电气绝缘性. 一,铝基板的材料,构造分类 1. 材料热处理以强化铝质硬度，在表面起防氧化及防擦花的作用；为促进散热作用,在PP片一般会在PP 树脂中添加适量陶瓷粉末. 二.产品主要用于哪些区域 1.汽车、摩托车的点火器,电压调节器. 2.电源(大功率电源)及晶体管,电源交换器. 3.电子,电脑CPU,LED灯及显示板. 4.音响输出、均衡及前置放大器

5.太阳能基板电池、半导体绝缘散热等等及其它三.铝基板的特点 1.采用表面贴装技术 2.在电路设计方案中对热扩散进行极为有效的处理,无需散热器. 3.降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命. 双面铝 ,所以采用了塞树脂预大制作! 普通单面铝基板例如(019189),没有插件孔,没有沉头孔的情况下只需二次钻孔即可,板内和SET边上的定位孔都需要做二钻,,PNL板边的3.175MM,2.0MM,和料号孔一次钻出,二次钻孔板边只需加3.175MM定位孔.二次钻孔在成型前. 2.FR4+铝基

例如(018980) FR4相当于一个正常双面板做, FR4+铝基,铝基主要是起散热作用,双面基板一般会采用0.2MM-0.4MM的双面板,双面板的制作流程正常,同常规做法一样,在CAM制作时需钻上铆钉孔,压合与铝板铆合用,铝板则需钻孔而已,然后压合. 3.双面铝基板目前我们公司还没有生产,简单介绍下铝基板双面板主要是采用绝缘制作五 1., 2.. 4.以上 5. 此方法在制作时: 线路层正常预大,然后将线路板所有贴片(除光学点外)在预大的基础上再加大单边0.1MM,将阻焊对应的贴片缩小比线路加大后的贴片小单边0.1MM即可.如图:
