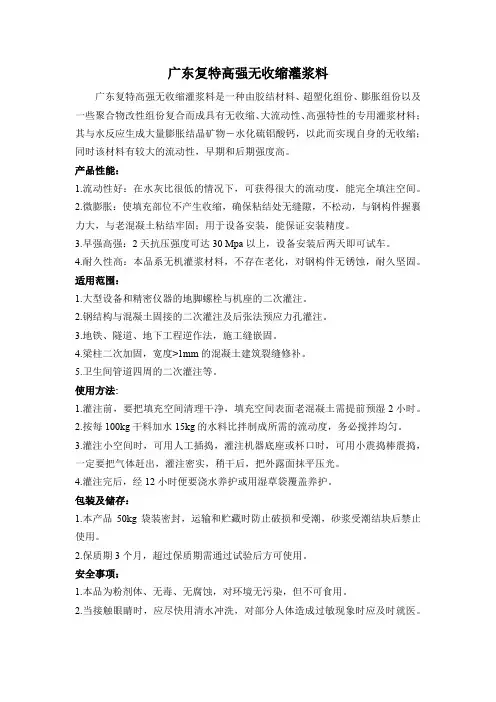

高强无收缩灌浆料说明书
广东复特高强无收缩灌浆料
广东复特高强无收缩灌浆料是一种由胶结材料、超塑化组份、膨胀组份以及一些聚合物改性组份复合而成具有无收缩、大流动性、高强特性的专用灌浆材料；其与水反应生成大量膨胀结晶矿物―水化硫铝酸钙，以此而实现自身的无收缩；同时该材料有较大的流动性，早期和后期强度高。
产品性能：
1.流动性好：在水灰比很低的情况下，可获得很大的流动度，能完全填注空间。
2.微膨胀：使填充部位不产生收缩，确保粘结处无缝隙，不松动，与钢构件握裹力大，与老混凝土粘结牢固；用于设备安装，能保证安装精度。
3.早强高强：2天抗压强度可达30Mpa以上，设备安装后两天即可试车。
4.耐久性高：本品系无机灌浆材料，不存在老化，对钢构件无锈蚀，耐久坚固。适用范围：
1.大型设备和精密仪器的地脚螺栓与机座的二次灌注。
2.钢结构与混凝土固接的二次灌注及后张法预应力孔灌注。
3.地铁、隧道、地下工程逆作法，施工缝嵌固。
4.梁柱二次加固，宽度>1mm的混凝土建筑裂缝修补。
5.卫生间管道四周的二次灌注等。
使用方法:
1.灌注前，要把填充空间清理干净，填充空间表面老混凝土需提前预湿2小时。
2.按每100kg干料加水15kg的水料比拌制成所需的流动度，务必搅拌均匀。
3.灌注小空间时，可用人工插捣，灌注机器底座或杯口时，可用小震捣棒震捣，一定要把气体赶出，灌注密实，稍干后，把外露面抹平压光。
4.灌注完后，经12小时便要浇水养护或用湿草袋覆盖养护。
包装及储存：
1.本产品50kg袋装密封，运输和贮藏时防止破损和受潮，砂浆受潮结块后禁止使用。
2.保质期3个月，超过保质期需通过试验后方可使用。
安全事项：
1.本品为粉剂体、无毒、无腐蚀，对环境无污染，但不可食用。
2.当接触眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医。
《基础处理用环氧树脂灌浆料》行业标准化编制说明
《基础处理用环氧树脂灌浆料》 行业标准编制说明 1 工作简介 1.1 任务来源 根据工信部工信厅科[2011]134号文件《关于印发2011年第二批行业标准制修订计划的通知》，下达了《基础处理用环氧树脂灌浆料》行业标准（项目编号：2011-0972T-JC）的标准制定项目。该标准由建筑材料工业技术监督研究中心和长江水利委员会长江科学院等负责，由中国建材检验认证集团股份有限公司、中科院广州化灌工程有限公司、广州市泰迪斯固结补强材料有限公司、中国水电基础局有限公司、杭州国电大坝安全工程有限公司、深圳市亿居建筑材料有限公司等单位参加起草。 1.2 主要工作过程 2011年10月25日，标准负责起草单位在湖北省武汉市召开了第一次行业标准工作会议。在会上交流了产品生产与应用情况，讨论了标准制定的内容，安排了调研与验证试验内容，明确了分工，制定了工作方案与计划，筹组了标准起草小组。会上，经讨论达成了如下共识：1）标准名称初步拟改为“基础与地基处理用环氧树脂灌浆材料”；2）初步界定标准的适用范围为：工厂生产的用于水利、交通、采矿、建筑等行业的地基与基础处理用环氧树脂类灌浆材料；3）将固化物毒性指标作为一般要求，明确了环氧树脂灌浆材料的毒性指标；4）环氧树脂灌浆材料的浆液性能包括：浆液密度、初始粘度、可操作时间、浆液表面张力和浆液与标准玻璃试片接触角；5）环氧树脂灌浆材料固化物性能包括：抗压强度、压缩弹性模量、剪切抗拉强度、抗拉强度、粘结强度、抗渗压力、渗透压力比和固化体收缩率。 行业标准的起草由标准负责起草单位主持，验证试验工作由长江科学院与中国建材检验认证集团股份有限公司负责，试验样品由参加标准起草单位长江水利委员会长江科学院(CW511、CW512)、中国水电基础局有限公司(JX-8T、JX-8H)、中科院广州化灌工程有限公司(XT-Ⅱ、XT-Ⅲ)、比利时迪尼夫建筑化学公司、广州泰迪斯固结补强材料有限公司、深圳市亿居建筑材料有限公司和杭州国电大坝安全工程有限公司等生产企业提供。第一阶段试验由长江科学院负责，主要对采用的试验方法进行研究并细化，以减少不同试验室的试验误差，提高方法的复演性、可比性和准确性。第二阶段试验由长江科学院和中国建材检验认证集团股份有限公司负责，对生产企业所送试样一式两份进行并行试验。第一、二阶段试验2012年12月前完成后。标准负责起草单位根据调研与验证试验结果起草行业标准征求意见稿（草案）。 2013年1月23日，标准负责起草单位在广东省广州市召开了第二行业标准工作会议，共有生产与施工企业、科研院所与质检机构等12家单位的16名代表参加会议。在会上，汇报了第一、二阶段验证试验情况与试验结果，对行业标准征求意见稿（草案）提出了修改意见，并提出进行第三阶段补充验证试验的建议，对下一阶段行业标准制定工作作了安排。会上对征求意见稿（草案）作了如下修改：1）英文译名改为“Epoxy resin grouts for groud and foundation treatment”；2）范围改为“本标准适用于水利水电、交通、采矿、工业与民用建筑等领域的基础与地基加固、防渗处理用的环氧树脂灌浆材料产品”；3）术语和定义改为“JC/T 1041—2007界定的以及下列术语和定义适用于本文件”，删除了标准中JC/T 1041中已有的术语，仅保留“渗透性”；4）表2中删除“体积收缩率”，因标准中已有粘结强度、抗渗压力等指标，现用的体积收缩率测定方法不能准确反映材料的实际使用性能，测定数值偏高，会误导用户。会议认为：现在起草的《基础与地基处理用环氧树脂灌浆材料》行业标准与已分布实施的JC/T 1041—2007《混凝土裂缝用环氧树脂灌浆材料》行业标准有共性部分，即都是环氧树脂灌浆材料，但也有差异部分：即应用对象不同。本标准应用于
完整版环氧树脂灌浆料施工方案
华茂1958 B区1#楼 环氧树脂灌浆料施工方案 编制人： 审核人： 批准人： 上海同固结构工程有限公司2013年5月06日
一、编制说明： 本方案适用于安庆华茂1958 B区1#楼五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴后张预应力框架梁用灌浆料替代普通混凝土施工操作。 二、编制依据： 2、《混凝土结构工程施工及验收规范》（GB50204-2002）； 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 4、《水泥基灌浆材料施工技术规范》（YB/T9261---98） 三、工程概况： 1、工程名称：华茂1958 B区1#楼 2、施工内容：提前对五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴四跨后张预应力框架梁用灌浆料连续浇筑且留好灌浆料和混凝土交界面施工缝。 3、建设地点：安庆纺织南路80号。 4、建设单位：安庆市华茂中辰置业有限公司 设计单位：安徽寰宇建筑设计院 监理单位： 总包单位： 分包单位： 5、质量标准：合格，单位工程质量一次合格率达100% 6、HSE要求：零事故、零伤害、零环境污染 四、施工部署 1、现场施工管理组织体系： 安全生产、文明施工是企业生存与发展的前提条件，是实现HSE总体目标的基础,
是达到安全无伤亡零事故的必然保障，为此以启东建筑公司项目经理为组长的施工和安全防护领导小组，其机构组成、人员及责任分工如下： 组长：范×××（项目经理）——负责协调工作 副组长：宋×××（施工员）——现场施工总指挥 成员：张×××（技术负责人）——方案编制、技术交底 黄×××（工长）-------现场的施工组织 施×××（安全员）——安全巡视检查 2、现场施工管理组织机构图（附图） 3、施工现场准备： 1）机具准备 拟投入主要施工机械设备情况表 2）材料准备 HGM—100型无收缩环氧灌浆料 3、技术准备： 针对该工程的特点，项目部做了如下技术准备工作： 1)、对项目部测量放线所需的各类测量仪器，包括水准仪、经纬仪、5米钢卷尺、5米塔尺等测量仪设备均己进行了自检，凡是已超过检定周期的全部重新送交相关部门校验，并报验合格后，方准使用，以保证项目所使用的各种测量仪器的准确性。 2)、根据设计蓝图进行认真核对，并对轴线及控制线复核，在复核准确无误的前提下方可进行下一道工序的施工。
灌浆料使用及养护说明
灌浆料现场使用说明 一）使用说明 1.基础处理： 灌浆料接触的混凝土表面凿毛、并将其清理干净。 混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘成垂直形状。 灌浆前24小时，混凝土基础表面应充分湿润，灌浆前1小时清除积水，浇灌时不得有积水。 2 .支模： 设备就位调整后，根据基础施工图的要求在梁和柱周围支上模板。 模板应支设严密，防止漏浆。灌浆中如出现跑浆现象，应及时处理。 3.灌浆料配制 加水量：每袋灌浆料(25kg)一般用水量3.25—3.5kg，如施工不需要较大流动度可相应减少用水量。拌和用水应采用饮用水。 搅拌程序：拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为3—5分钟。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀，搅拌好的灌浆料表面不应有浮浆。 每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 现场使用时，严禁在灌浆料中掺入任何外加剂、外掺剂。不得与其他厂家生产的灌浆料混用，以确保工程质量。 4.灌浆施工方法 较长的梁或柱，应采用分段施工。 搅拌好的灌浆料应及时浇灌。浇灌时，尽可能从一侧注入，并适当敲击模板。必要时，可采用竹片等工具导流。 灌浆开始后必须连续进行，不能间断。并尽可能缩短灌浆时间。 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动灌浆料，严禁从灌浆料层中、上部推动，以确保灌浆层的匀质性。
二）养护说明 为了保证灌浆料的施工质量，应该严格做好养护工作。 （1）用水量严格控制在13.0-14.0%之间。 （2）灌浆料凝结之后，应立刻在灌浆料表面覆盖湿润的草袋或毡布，并洒水养护，保证灌浆料表面湿润，每天洒水3-6次。养护期为7天。 （3）浇灌完成后，24小时内不得使设备和灌浆层受到振动、碰撞。 三）注意 请严格按照上面的使用说明和养护说明进行施工，保证施工的质量。 山东华迪建筑科技有限公司
CGM-270高强无收缩灌浆料
CGM-270高强无收缩灌浆料 产 品 说 明 书 北京中德新亚建筑技术有限公司
CGM-270高强无收缩灌浆料CGM-270高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。 一、产品特点 1、早强、高强、设备安装完毕一天即可运行生产； 2、高流态、不泌水、防锈蚀； 3、复合膨胀双重效应，精确定位； 4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）。 二、应用范围 设备基础及钢结构柱脚底板二次灌浆；地脚螺栓锚固灌浆； 钢结构柱及混凝土柱杯口灌浆；混凝土结构改造和加固； 三、产品性能 项目性能指标 流动度，mm 初始值≥270 30min ≥240 抗压强度，MPa 1d ≥20 3d ≥40 28d ≥60 竖向膨胀率，% 3h 0.1～3.5 24h与3h膨胀至之差0.02～0.5 泌水率，% 0 对钢筋有无腐蚀作用无 四、施工工艺 1、施工准备 施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。灌浆前应有施工组织设计或施工技巧方案，并经审查批准。
灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。 模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外，尚应符合下列规定： 二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右，模板顶部标高不应低于设备底座上表面50mm； 混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。 2、拌合 水泥基灌浆材料的拌合，应按照产品要求的用水量加水。 水泥基灌浆材料宜采用机械拌合。拌合时宜先加入全部用水量的2/3拌合3分钟，然后加入剩余的1/3水量拌合直至均匀。若厂家对产品有具体的拌合要求，应按其要求进行拌合。 拌合地点宜靠近灌浆施工地点。 3a、地脚螺栓锚固灌浆 锚固地脚螺栓施工工艺应符合相应的要求。 地脚螺栓成孔时，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°，螺栓孔壁应粗糙，应将螺栓孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积水。当环境温度低于5℃时应采取措施预热，温度保持在10℃以上。 灌浆前应清除地脚螺栓表面的油污和铁锈。 将拌合好的水泥基灌浆材料灌入螺栓孔内，可根据需要调整螺栓的位置。灌浆过程中禁止振捣，可适当插捣，灌浆结束后不得再次调整调整螺栓。 孔内灌浆层上表面宜低于基础混凝土表面50mm左右。 3b、二次灌浆 二次灌浆应根据实际情况，选用合适的灌浆方法。工艺流程符合相应的要求。
灌浆料施工方案
一、编制说明 长春市宽平住宅小区3#、4#楼工程地下一层、地下二层部分位置增加剪力墙、增加梁工程、对扶梯孔洞补板周边梁进行粘碳纤维加固工程、部分楼板拆除工程。本方案本着结构使用安全、经济的原则达到设计标准施工而编制。 二、编制依据 1、施工设计文件 2、建设单位要求 3、《混凝土结构工程施工质量验收规范》GB50204-2002 4、《混凝土结构加固技术规范》CECS25:90 5、施工现场环境 三、工程概况 1、工程名称： 2、工程地址： 3、建设单位： 4、监理单位： 5、施工单位：
6、工程现状： 7、工程内容 由我公司负责本工程12层剪力墙灌浆修复 四、施工准备 1、根据我公司现工程情况积极调配部分精英和骨干组成了强干的项目组织机构。组织机构如下： 2、植筋，拆除工作等工具均已准备就绪。 五、加固方案的设计 一、设计说明： 根据本工程现已施工的情况和设计的要求，我公司本着对工程使用功能的安全性和经济性原则对所加固部分进行了详细的验算和分析，对加固部分制定了设计方案。其设计的参数如下：各种措施 一、安全措施 1、工人进入施工现场必须佩带安全帽，高空作业系好安全带。实行专职安全员和安全值班制度，对安全进行经常和定期的检查。特别对以下安全隐患加强防范措施：
(1)高空坠物：进入现场必须佩戴安全帽。 (2)高空坠落：高空施工必须佩戴安全带。 (3)机械伤害：进行岗前培训，确保工人正确操作。 (4)安全用电：对用电设备及线路使用前进行检查，拆装须由专职电工负责，用电需经过甲方允许才能使用，严禁乱拉乱拽。 (5）安全支撑必须牢固，并有专人负责检查。包括:脚手架的搭设 (6）明火施工需与甲方共同并得到同意后方可施工，并做好安全措施。 二、文明施工 (1）严禁施工人员坦胸露背，污言秽语。 (2）服从管理，严禁在现场游走闲逛。 (3）严禁随地大小便。 （4）现场不许喝酒、吸烟必须在专门地点。 三、安全文明生产教育 1、由项目经理亲自进行公司安全文明生产条例的讲述，并对工人的询问作出解释。 2、工人无异议后在条例上签字。 3、公布安全文明施工管理条例的执行程序，及处罚办法。 四、成品保护
高强无收缩灌浆料简介
高强无收缩灌浆料简介 灌浆料分类 1、主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm召<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆称谓普通灌浆料 2、主要用于：灌浆层厚度 > 150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度 >40mm）。有抗油要求的设备基础二次灌浆，称谓加固工程专用灌浆料 3、主要用于：预应力孔道灌浆，灌浆层厚度10mm召<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆，称谓混凝土缝隙修复专用灌浆料 4、主要用于：精密、大型、复杂设备安装；混凝土结构加固改造，增强，路面快速修复，称谓高强无收缩灌浆料 5、主要用于：高温环境下专用灌浆料，高温下体积稳定，热震性好，设备长期处于高温辐射温度500 C环境，灌浆层厚度30mm召<200mm的设备基础二次灌浆，称谓耐热型灌浆料 6、主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm灌浆料使用说明
灌浆料使用说明 CGM高强无收缩灌浆料是一种含有高强水泥和经严格选择级配的天然骨料，配合复合外加剂，和矿物掺合料等原材料，经工业化生产的具有合理级分的干混料。对钢筋无锈蚀作用，当与一定量的水充分混合后，便具有可灌浆的流动度、微膨胀、高的早期和后期强度，不泌水等性能。 特性： 具有优异的流动度 高的早期和后期强度 微膨胀，补偿收缩 自密实、防渗和防冻融 具有良好的粘结性 30分钟内浆体可保留较好的流动度 防止锈蚀钢结构/设备基础 适用范围： 机械、电器设备无垫板安装灌浆 地脚螺栓锚固、柱基灌浆 重型设备、高精密度设备基础的一、二次灌浆 混凝土结构的加固、抢修工程及后张预应力混凝土结构孔道灌浆 产品特点: 1、早强、高强 1天抗压强度≥25Ｍpa；3天抗压强度≥45Ｍpa；28天抗压强度≥65Ｍpa。 2、微膨胀性 保证设备与基础之间紧密接触，二次灌浆后无收缩。 3、自流性高 可填充全部空隙，满足设备二次灌浆的要求 4、抗离析 克服了现场使用中因加水量偏多所导致的离析现象。 5、抗开裂 现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹现象。 6、耐久性强 经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。 7、可冬季施工 允许在-10℃气温下进行室外施工。 产品用途: 1、用于设备基础二次灌浆。 2、用于地脚螺栓锚固及钢筋栽埋。 3、用于混凝土结构加固和修补。 技术参数： 产品选择 1、灌浆层厚度δ≥150mm时，选用CGM-1或CGM-2；
2、灌浆层厚度30mm<δ<150mm时，选用CGM1或CGM-2 ； 3、灌浆层厚度δ≤30mm时，选用CGM-1或CGM-3型； 4、路面快速抢修，选用CGM-3型。 施工前的准备 1、机器搅拌:混凝土搅抖机或砂浆搅抖机; 2、人工搅拌:搅拌槽及铁铲若干; 3、水桶若干; 4、台秤若干; 5、流槽; 6、高位漏斗、灌浆管及管接头; 7、灌浆助推器; 8、模板(钢模、木模); 9、草袋、岩棉被等; 10、棉纱、胶带; 灌浆施工 第一步：基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌 浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 第二步：支摸 1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整 体模板不漏水的程度。 2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底座上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 第三步：灌浆料配 1、一般地，按通用加固型按14-15%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。 2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应 先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 4、现场使用时，严禁在FGM灌浆料中掺入任何外加剂、外掺料。 第四步：灌浆施工方法 1、较长设备或轨道基础，应采用分段施工。 2、几种常用灌浆方式图示 3、二次灌浆时，应符合下列要求。 ①、二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过 程中的排气。不得从四侧同时进行灌浆。 ②、灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。 ③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动FGM灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。 ④、设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角（见下图）以防止自由端 产生裂缝，如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。 ⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高强无收缩灌浆料。 ⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。 第五步：养护 1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。
装配式混凝土结构钢筋套筒灌浆施工方案
装配式混凝土结构钢筋套筒灌浆 专 项 施 工 方 案 编制单位： 编制人： 编制审核： 编制日期：年月日
目录 一、编制依据 二、工程概况 三、钢筋套筒灌浆施工方案 四、施工质量控制 五、施工质量保证措施 六、验收资料 七、安全管理措施
一、编制依据 为了保证本工程装配式混凝土结构施工质量，根据市安、质总站（2018）47号文件通知的要求，按相关规定特编制本专项施工方案。方案编制主要依据如下： 1、施工合同 2、施工图纸 3、《装配式结构工程施工质量验收规程》（DGJ32/J184-2016） 4、《装配式混凝土结构技术规程》（JGJ1-2014） 5、《混凝土强度检验评定标准》（GB/T50107） 6、《钢筋连接用灌浆套筒》（G/T398-2012） 7、《钢筋混凝土用钢带肋钢筋》（GB1499.2-2018） 8、《钢筋连接用套筒灌浆料》（JG/T408-2013） 9、《钢筋套筒灌浆连接应用技术规程》（JGJ355-2015） 10、《高处作业安全技术规范》（JGJ80-2016） 11、《施工现场临时用电安全技术规范》 二、工程概况 工程名称：奉贤南桥新城14单元10A-04A地块项目 工程地点：奉贤区东至锦墩路，南至百团路，西至贤浦路，北至文明东路 建设单位：上海兖矿东华房地产开发有限公司 设计单位：上海市建工设计研究院有限公司 施工单位：兖矿东华建设有限公司 监理单位：上海智达工程顾问有限公司 质量监督单位：上海市民防建筑工程质量监督站 本工程用地面积23692.2平方米，总建筑面积71270.09平方米，本工程由1栋23层,3栋18层的高层住宅、1栋4层社区配套用房、1层KT、PT站各1栋及大底盘1层地下车库组成。其中1#～4#楼为高层住宅为装配整体式剪力墙结构；社区配套用房为4层钢框架结构。KT、PT、门卫站为1层混凝土框架结构。地下车库为满铺地下一层，框架结构。垃圾房为1层框架。
高强无收缩灌浆料施工技术方法
高强无收缩灌浆料施工技术方法 施工前的准备 CGM灌浆料施工前应准备 ■机械搅拌：混凝土搅拌机或砂浆搅拌机； ■人工搅拌：搅拌槽及铁铲若干； ■水桶若干； ■台秤若干； ■高位漏斗、灌浆管及管接头； ■流槽； ■灌浆助推器（尺寸可视现场情况而定，见图1） ■模板(钢模、木模); ■草袋、岩棉被等; ■棉纱; ■胶带; ■图1 灌浆助推器形式 第五章CGM灌浆料的拌和 ■CGM灌浆料拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。拌和用水应采用饮 用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。 ■CGM灌浆料的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为1~2 分钟。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 ■搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。 ■每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 ■冬期施工CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。当环境温度低于5℃时按冬期施工要求操作： 1 )灌浆前采取措施预热基础表面，使其温度保持在10℃以上，并清除积水； 2 )采用60℃左右的温水拌和灌浆材料，浆体的入模温度在10℃以上。 3 )受冻前，灌浆料抗压强度不得低于5MPa。冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。 ■现场使用时，严禁在CGM灌浆料中掺入任何外加剂、外掺料。 第六章地脚螺栓锚固及钢筋栽埋 ■螺栓锚固及栽埋钢筋的埋设深度应满足设计规范的要求。推荐埋设深度：≥15d (d:螺栓直径 ) ■施工准备 1．采用CGM灌浆料进行地脚螺栓锚固和栽埋钢筋，其工艺应符合附录B的要求。 2．地脚螺栓成孔时，基础混凝土强度不得小于20MPa，螺栓孔的水平偏差不得大于2mm,垂直度偏差不得大于1％。 3．地脚螺栓的油污和铁锈必须清除干净。 4．成孔后，应除去孔内杂物、检测孔的深度，并用水充分湿润孔壁。灌浆前应清除孔内积水 。 5．螺栓插入后应校正其水平位置及顶部的高度，并予以固定。 ■CGM灌浆料锚固地脚螺栓时，应符合下列要求。 1．将拌和好的CGM灌浆料灌入螺栓孔中，灌浆过程中严禁震捣、插捣。灌浆结束后不得调整螺
灌浆料技术手册
灌浆料技术手册 The latest revision on November 22, 2020
施工技术手册 目录 1JYGM高强灌浆料的技术性能-----------------------------------------3 1.1技术指标-----------------------------------------------------3 1.2主要特点-----------------------------------------------------3 1.3使用范围-----------------------------------------------------3 1.4材料性能及影响因素-------------------------------------------4 1.5与钢筋粘结强度-----------------------------------------------7 1.6与老混凝土的粘结及抗渗实验-----------------------------------7 1.7弹性模量-----------------------------------------------------7 1.8锚固和栽筋---------------------------------------------------7 2JYGM高强灌浆料的使用方法----------------------------------------9 2.1施工准备----------------------------------------------------9 2.2设备的二次灌浆施工------------------------------------------11 2.3混凝土结构加固和修补----------------------------------------13 2.4钢筋和地脚螺栓的锚固----------------------------------------14 2.5养护--------------------------------------------------------15 2.6验收--------------------------------------------------------15 2.7包装贮运要求------------------------------------------------16 1JYGM高强无收缩灌浆料的技术性能JYGM自流型高强灌浆料是一种水泥基无收缩砂浆，具有良好的流动性、微膨胀性、早强性和抗渗性，是机械设备安装、修补加固和防油防渗工程的理想材料。保证在灌浆时充分填充工作空间，并提供适当的膨胀应力；保证设备安装定位、结构修补或栽筋锚固在一天内完成，大大缩短了施工周期，达到省工、省时、早运转或早承载的技术经济效果。 1.1JYGM高强无收缩灌浆料的技术指标 20℃标养、试块尺寸：40×40×160㎜
高强无收缩灌浆料
高强无收缩灌浆料 产品特点 1、 早强、高强 24小时抗压强度≥20Ｍpa ；3天抗压强度≥30Ｍpa ；28天抗压强度≥65Ｍpa 。 2、微膨胀性 保证设备与基础之间紧密接触， 二次灌浆后无收缩。 3、自流性高 可填充全部空隙，满足设备二次灌浆的要求。 4、耐久性强 经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。 5、可冬季施工 允许在-10℃气温下进行室外施工。 产品用途 1、设备基础二次灌浆。 2、地脚螺栓锚固及钢筋栽埋。 3、混凝土结构加固和修补。 4、梁柱截面增大加固工程。 执行标准： GB/T50448-2008 技术参数 注:1、抗压强度按:《GB177-85水泥胶凝砂浆强度试验方法》； 2、膨胀率按：《GB119-88混凝土外加剂应用技术规范》； 3、参考用量计算以（2.28-2.4）吨/m 3的依据，计算实际使用量。 具体型号的选择依据 产品型号 灌浆层厚度 通用型 豆石型 超细型 抢工型 30㎜≤δ 可选用 不选用 优先选用 可选用 30㎜<δ<150㎜ 优先选用 可选用 可选用 可选用 δ≥150㎜ 可选用 优先选用 可选用 可选用 项目 型号 抗压强度（Mpa ） 竖向膨胀率 (%) 流动度 (mm) 塌落度 (mm) 钢筋粘接强度（Mpa ） 1d 3d 28d 圆钢 螺纹钢 通用型 20-35 40-55 55-75 ≥0.02 ≥270 —— ≥6 ≥13 豆石型 20-35 40-55 55-75 ≥0.02 —— ≥270 ≥6 ≥13 超细型 15-30 25-45 55-65 ≥0.02 ≥340 —— ≥6 ≥13 ——— 4h 1d 28d —— —— —— —— —— 抢工型 ≥15 25-45 55-75 ≥0.02 ≥270 —— —— ——
H60灌浆料多少钱及其施工使用方法
南京特恒建材科技有限公司强度是60的高强灌浆料有没有材料检测报告？H60灌浆料如何才算到达标准应该如何评定？下面为大家简单介绍高强无收缩灌浆料施工使用方法，一起来看看吧~ 1、基础处理：清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h应吸干积水。 2、确定灌浆方式：根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间;若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。 3、支模：根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板须支设严密、稳固，以防松动、漏浆。 4、灌浆料的搅拌：按产品合格证上推荐的水料比确定加水量，拌和用水应
南京特恒建材科技有限公司 采用饮用水，水温以5～40为宜，可采用机械或人工搅拌。采用机械搅拌时搅拌时间一般为1～2分钟。采用人工搅拌时宜先加入2/3的用水量搅拌2分钟其后加入剩余用水量继续搅拌至均匀。 5、灌浆灌浆施工时应符合下列要求： 1)浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。 2)灌浆开始后，须连续进行，不能间断，并应尽可能缩短灌浆时间。 3)在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。 4)每次灌浆层厚度不宜超过100mm。 5)较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。 6)灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。 7)对灌浆层厚度大于1000mm大体积的设备基础灌浆时可在搅拌灌浆料时按总量比1：1加入0.5mm石子但需经试验确定其可灌性是否能达到要求。 8)设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。 9)在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。 10)模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。 11)灌浆中如出现跑浆现象，应及时处理。 12)当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。 H60灌浆料多少钱？在此建议大家还是直接和厂家联系比较好。南京特恒建材科技有限公司https://www.360docs.net/doc/304319859.html,/index.aspx是中国建筑材料科学研
高强灌浆专项施工方案
云南省弥勒县石洞山风电场建设项目风机平台、基础及道路工程 SDS/C2标段 高强灌浆专项施工方案 审核： 复核： 编制： 中国水利水电第十四工程局有限公司 弥勒县石洞山风电场施工项目部 2014年7月
目录 一、编制依据 .................................................................... 错误!未定义书签。 二、工程概况 .................................................................... 错误!未定义书签。 1、工程概况 ................................................... 错误!未定义书签。 2、灌浆主要工程数量表................................ 错误!未定义书签。 三、灌浆总体施工方案 ..................................................... 错误!未定义书签。 四、材料机具及人员准备 ............................................ 错误!未定义书签。 1、人员配备 ................................................ 错误!未定义书签。 2、机具设备及材料........................................ 错误!未定义书签。 五、二次灌浆施工艺及要求.............................................. 错误!未定义书签。 1、施工流程 ................................................... 错误!未定义书签。 2、施工工艺 ................................................... 错误!未定义书签。 混凝土基础顶面准备...................................... 错误!未定义书签。 灌浆施工 ......................................................... 错误!未定义书签。 灌浆实体养护及拆模（以施工时段气温为准）... 错误!未定义书 签。 六、质量保证措施............................................................. 错误!未定义书签。 1、健全质量检查机构，加强质量监督检查错误!未定义书签。 2、开展质量教育，增强职工质量服务意识和服务水平错误!未 定义书签。 3、严把材料质量及试验关............................ 错误!未定义书签。 4、施工过程质量控制措施.......................... 错误!未定义书签。 七、安全文明施工............................................................. 错误!未定义书签。 附表1：灌浆质量管理领导小组名单 ........... 错误!未定义书签。
高强无收缩灌浆料说明书
广东复特高强无收缩灌浆料 广东复特高强无收缩灌浆料是一种由胶结材料、超塑化组份、膨胀组份以及一些聚合物改性组份复合而成具有无收缩、大流动性、高强特性的专用灌浆材料；其与水反应生成大量膨胀结晶矿物―水化硫铝酸钙，以此而实现自身的无收缩；同时该材料有较大的流动性，早期和后期强度高。 产品性能： 1.流动性好：在水灰比很低的情况下，可获得很大的流动度，能完全填注空间。 2.微膨胀：使填充部位不产生收缩，确保粘结处无缝隙，不松动，与钢构件握裹力大，与老混凝土粘结牢固；用于设备安装，能保证安装精度。 3.早强高强：2天抗压强度可达30Mpa以上，设备安装后两天即可试车。 4.耐久性高：本品系无机灌浆材料，不存在老化，对钢构件无锈蚀，耐久坚固。适用范围： 1.大型设备和精密仪器的地脚螺栓与机座的二次灌注。 2.钢结构与混凝土固接的二次灌注及后张法预应力孔灌注。 3.地铁、隧道、地下工程逆作法，施工缝嵌固。 4.梁柱二次加固，宽度>1mm的混凝土建筑裂缝修补。 5.卫生间管道四周的二次灌注等。 使用方法: 1.灌注前，要把填充空间清理干净，填充空间表面老混凝土需提前预湿2小时。 2.按每100kg干料加水15kg的水料比拌制成所需的流动度，务必搅拌均匀。 3.灌注小空间时，可用人工插捣，灌注机器底座或杯口时，可用小震捣棒震捣，一定要把气体赶出，灌注密实，稍干后，把外露面抹平压光。 4.灌注完后，经12小时便要浇水养护或用湿草袋覆盖养护。 包装及储存： 1.本产品50kg袋装密封，运输和贮藏时防止破损和受潮，砂浆受潮结块后禁止使用。 2.保质期3个月，超过保质期需通过试验后方可使用。 安全事项： 1.本品为粉剂体、无毒、无腐蚀，对环境无污染，但不可食用。 2.当接触眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医。
灌浆料施工方案
加固工程施工技术措施工程名称： 编制人：李庆军 审核人：王凤新 编制单位：吉林市鸿志达建筑安装工程有限公司日期：2011年3月30日
会签意见
灌浆施工技术措施 一、编制说明 长春市宽平住宅小区3#、4#楼工程地下一层、地下二层部分位置增加剪力墙、增加梁工程、对扶梯孔洞补板周边梁进行粘碳纤维加固工程、部分楼板拆除工程。本方案本着结构使用安全、经济的原则达到设计标准施工而编制。 二、编制依据 1、施工设计文件 2、建设单位要求 3、《混凝土结构工程施工质量验收规范》GB50204-2002 4、《混凝土结构加固技术规范》CECS25:90 5、施工现场环境 三、工程概况 1、工程名称： 2、工程地址： 3、建设单位： 4、监理单位： 5、施工单位：吉林市鸿志达建筑安装工程有限公司 6、工程现状： 7、工程内容 由我公司负责本工程12层剪力墙灌浆修复 四、施工准备
1、根据我公司现工程情况积极调配部分精英和骨干组成了强干的项目组织机构。组织机构如下： 2、植筋，拆除工作等工具均已准备就绪。 五、加固方案的设计 一、设计说明： 根据本工程现已施工的情况和设计的要求，我公司本着对工程使用功能的安全性和经济性原则对所加固部分进行了详细的验算和分析，对加固部分制定了设计方案。其设计的参数如下： 施工前的准备 1、机器搅拌:混凝土搅抖机或砂浆搅抖机; 2、人工搅拌:搅拌槽及铁铲若干; 3、水桶若干; 4、台秤若干; 5、流槽;
6、高位漏斗、灌浆管及管接头; 7、灌浆助推器; 8、模板(钢模、木模); 9、草袋、岩棉被等; 10、棉纱、胶带; 灌浆施工 第一步：基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 第二步：支摸 1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。 2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底座上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 第三步：灌浆料配制 1、一般地，按通用加固型按13-14%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。 2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 4、现场使用时，严禁在HGM灌浆料中掺入任何外加剂、外掺料。 第四步：灌浆施工方法
CGM-340高强无收缩灌浆料
CGM-340高强无收缩灌浆料 产 品 说 明 书 北京中德新亚建筑技术有限公司
CGM-340高强无收缩灌浆料CGM-340高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。 一、产品特点 1、早强、高强、设备安装完毕一天即可运行生产； 2、高流态、不泌水、防锈蚀； 3、复合膨胀双重效应，精确定位； 4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）。 二、应用范围 设备基础及钢结构柱脚底板二次灌浆；地脚螺栓锚固灌浆；受腐蚀的设备基础； 混凝土结构改造和加固；防爆抗震构筑物、重型机械基础；冬季施工灌浆。 三、性能指标 项目性能指标 流动度，mm 初始值≥340 30min ≥310 抗压强度，MPa 1d ≥20 3d ≥40 28d ≥60 竖向膨胀率，% 3h 0.1～3.5 24h与3h膨胀值之差0.02～0.5 泌水率，% 0 对钢筋有无腐蚀作用无 2、以上数据在标准实验室控制条件下测的； 3、执行规范：GB/T50448-2015《水泥基灌浆材料应用技术规范》； 四、施工工艺 1、施工准备
施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。灌浆前应有施工组织设计或施工技巧方案，并经审查批准。 灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。 模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外，尚应符合下列规定： 二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右，模板顶部标高不应低于设备底座上表面50mm； 混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。 2、拌合 水泥基灌浆材料的拌合，应按照产品要求的用水量加水。 水泥基灌浆材料宜采用机械拌合。拌合时宜先加入全部用水量的2/3拌合3分钟，然后加入剩余的1/3水量拌合直至均匀。若厂家对产品有具体的拌合要求，应按其要求进行拌合。 拌合地点宜靠近灌浆施工地点。 3a、地脚螺栓锚固灌浆 锚固地脚螺栓施工工艺应符合相应的要求。 地脚螺栓成孔时，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°，螺栓孔壁应粗糙，应将螺栓孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积水。当环境温度低于5℃时应采取措施预热，温度保持在10℃以上。 灌浆前应清除地脚螺栓表面的油污和铁锈。 将拌合好的水泥基灌浆材料灌入螺栓孔内，可根据需要调整螺栓的位置。灌浆过程中禁止振捣，可适当插捣，灌浆结束后不得再次调整调整螺栓。 孔内灌浆层上表面宜低于基础混凝土表面50mm左右。

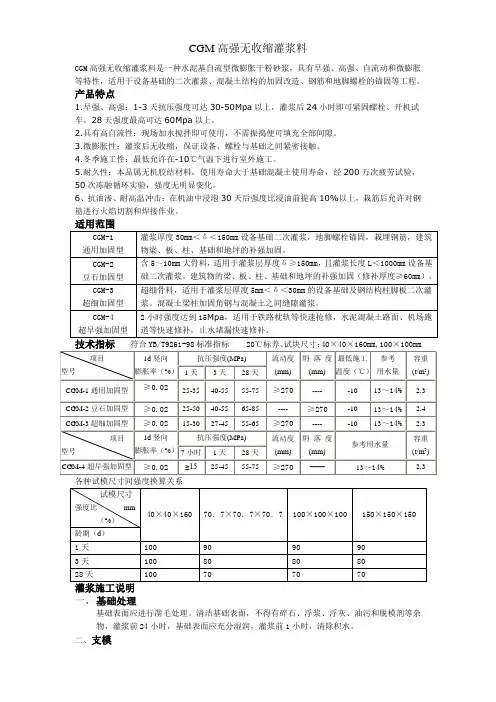

CGM灌浆料使用说明
CGM高强无收缩灌浆料 CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。产品特点 1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。28天强度最高可达60Mpa以上。 2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。 3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。 4.冬季施工性：最低允许在-10℃气温下进行室外施工。 5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。 6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。 各种试模尺寸间强度换算关系 一、基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 二、支模
1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝， 达到整体模板不漏水的程度。 2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底坐上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 三、灌浆料配制 1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14% 的标准加水搅拌。 2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。建议采用强制式搅拌机机械搅拌， 可保证搅拌充分均匀，搅拌时间3-5分钟。人工搅拌时间在5分钟以内完成。搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。严禁在高强无收缩灌浆料中掺入任何外加剂。 四、灌浆施工方法 1、较长设备或轨道基础，应采用分段施工。 2、灌浆开始后，必须连续进行了，不能间断，并尽可能缩短灌浆时间。 五、养护 1、灌浆完毕，灌浆料初凝后应立即加盖草袋或岩棉被，并保持湿润。 2、冬季施工时，灌浆料、拌和水及养护措施应符合现行《混凝土结构工程施工质量验收规 范》（GB50204）的有关规定。 3、灌浆后24-36小时不可受到振动，以避免损坏未结硬的灌浆层。 包装贮运 1.包装规格：50kg/袋，存放在通风干燥处并防止阳光直射。 2.保质期为3个月，超出保质期应复检合格后方可使用。
