钢筋混凝土盖板涵设计说明(9.1)
钢筋混凝土盖板涵设计说明
1、设计标准
1、设计荷载：公路-Ⅰ级
2、设计洪水频率：1/100
3、地震动峰值加速度：0.05g
4、最大冰冻线：本项目区最大冰冻线为1.2m
5、净跨径：、、、
6、斜度：0°～45°
7、填土高度：0.5m～15.0m
2、技术标准及设计规范
《公路工程技术标准》（JTG B01－2003）
《公路桥涵设计通用规范》（JTG D60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
《公路桥涵地基与基础设计规范》（JTG D63-2007）
《公路工程抗震设计规范》（JTJ004-89）
《公路圬工桥涵设计规范》（JTG D61-2005）
《公路桥涵施工技术规范》（JTJ041-2000）
《公路勘测规范》（JTG C10-2007）
《公路工程水文勘测设计规范》（JTG C30-2003）《预应力混凝土用钢绞线》（GB/T 5224-2003）
3、主要材料
混凝土及浆砌片石
①钢筋混凝土盖板及帽石采用C30混凝土。
②当涵顶填土高度＜7.5米时，涵台及基础均采用C25混凝土；翼墙及翼墙基础均采用C15混凝土。
③当涵顶填土高度≥7.5米时，涵台采用C30混凝土；基础均采用C25混凝土，翼墙及翼墙基础均采用C15混凝土。
④涵底铺砌、截水墙及其他洞口工程均采用浆砌片石。
凡直径＜12mm者采用R235级钢筋（A3），凡直径≥12mm者用HRB335级钢筋。
4、构造及设计要点
（1）装配式钢筋混凝土预制盖板按简支板计算内力，不考虑涵台传来的水平力。
（2）计算涵洞上车辆荷载引起的竖向力时，车轮着地面积的边缘向下作30度角分布，当几个车轮的扩散线重叠时，以最外边扩散线为准。
（3）在具体涵台计算时，分离式基础盖板涵假定盖板和涵底铺砌为支撑，涵台作为上下简支的竖梁，承受台后水平压力；整体式基础盖板涵，按上端简支、下端台身与基础固接的竖梁模式计算。其中活载引起的台后土压力按换算土柱高计算。
（4）高填土涵洞整体式基础，按承受地基反力作用的简支板计算。
（5）为了满足防冻要求，涵洞基础厚度若小于米时，施工中除基岩，砾石，粗砂地基以外，均应当在洞口及洞身基础底面设置0.5米的砂砾垫层或碎石垫层。当涵洞基底应力仍不满足承载力设计要求时，对于分离式基础可以根据本通用图通过调整基础襟边来减小基底承载力设计要求，如仍未达到要求，则应继续增设砂砾垫层或碎石垫层，也可设置粗砂垫层，保证换填后基础应力满足设计要求，垫层总厚度不宜超过3米，若超过3米，应考虑采用特殊地基处理方案，详见特殊地基处理方案图。
5、施工要点
（1）施工放样时，应复测涵洞轴线及进出口高程，如复测成果与设计图有较大出入，应通报设计代表或监理工程师及时进行调整。
（2）装配式钢筋混凝土预制盖板按99厘米和74厘米两种宽度进行预制拼装，如果预制场地不能满足要求时，可与设计代表及施工监理协商改为就地现浇,现浇需注意在沉降缝处断开即可。如块件需要零数的增宽，可按需要的宽度进行预制或现浇，板内钢筋按99厘米宽的配筋进行折算。当为斜交涵洞时，洞口两端盖板按实际设计为梯形板，可预制拼装或就地现浇。
（3）预制板必须在混凝土达到设计强度70％后，才能脱底模、移运和堆放，堆放时应在块件端部两点搁置，不得把上下面倒置。
（4）本通用图按照预制盖板的方法进行设计，设计吊装采用吊环进行吊装，吊环采用盖板涵主筋进行制作，图中未给出吊环数量，如施工中采用现浇盖板的方法进行施工，可不必设置吊环；如采用预制吊装的方法进行施工，可根据实际发生数量进行计量。。
（5）盖板搭接，安装完毕后，应采用C30小石子混凝土填充台背与盖板间的
100/134
1
间隙，当其强度达到设计强度的70％后，方可进行台后填土。
（6）在整体式基础涵洞的涵台筑砌前，应在基础与涵台的接触面处将基础顶面进行正规拉毛处理，冲洗干净，以利基础与涵台间牢固结合。
（7）台背回填之前，首先对涵台进行防水处理，然后在台后不小于两倍孔径范围内，选用透水性能良好的砂质土或砂砾石土等对分层夯实。压实度应符合路基压实度的要求。
（8）分离式基础涵洞的涵底铺砌采用40厘米双层浆砌片石，片石缝隙间应填满砂浆，防止冲刷，使铺砌层起到支撑梁作用，当涵洞兼有过人功能时，分离式基础盖板涵涵底铺砌应改为C15混凝土，用以防止磨耗。
（9）除设置在岩石地基上的涵洞外，涵台与基础应每隔4～6米设一道沉降缝，沉降缝必须贯穿整个断面（包括基础），缝宽2厘米，且于板跨径方向平行，用沥青麻絮或其它具有弹性且不透水的材料填塞，且沉降缝临孔面采用M10水泥砂浆勾缝深2cm。
（10）凡地基土质发生变化，基础埋置深度不一或基础地基的压力发生较大变化，以及基础填挖交界处，均应设沉降缝。
（11）洞口与洞身应分开砌筑，缝内用沥青麻絮或其它具有弹性且不透水的材料填塞，且缝内临孔面采用M10水泥砂浆勾缝深2cm。
（12）施工中应注意通讯电缆等的位置。
（13）其它未尽事宜，按中华人民共和国交通部颁发的《公路桥涵施工技术规范》执行。
2
钢筋混凝土盖板涵施工工艺
钢筋混凝土盖板涵施工工艺 (1)盖板涵施工要点 1、预制盖板必须在混凝土强度达到设计强度得70%以上时才能进行脱模。移动与堆放。预制盖板堆放时应在板块端部采用两点搁支，不得将顶底面倒置。 2、盖板安装后，必须清扫冲洗，充分湿润后再在板与台背间、板与板之间得缝内用小石子填塞顶紧并填塞砂浆。进行涵身外层防水层施工后才可进行下一步施工工序。 3、施工涵洞外层防水层时，涵洞外层防水措施可在涵洞与填土接触部分均涂热沥青两道，每道厚约1、5mm。涂后不再另抹砂浆。 4、需要设置支撑梁时，涵台支撑梁得施工应与涵台基础同时进行，石砌支撑梁必须与涵台基础砌石丁顺相间、相互咬码。 5、涵台台身得沉降缝一般沿涵长方向每隔4-6m设置一道，沉降缝必须贯穿整个涵台断面(包括基础)，沉降缝得设置应与板方向平行。 6、凡就是采用填石抬高地基上设置得涵洞，都应设置沉降缝。 7、设置于岩石地基上得涵洞可不设沉降缝。 8、沉降缝得防水措施在基础顶面以下，填嵌涂沥青木板或沥青砂，也可以用粘土填入捣实，并在流水面边缘以1:3水泥砂浆填塞, 深度约为15cm。在基础顶面以上,接缝外侧以热沥青浸制麻筋填塞、深度约5cm,内侧以水泥砂浆填塞，深度约为15cm中间空隙填以粘土。 9、凡在地基土质变化较大、基础埋置深度不一或地基容许承载力
发生较大变化以及路基填挖交界处均应设置沉降缝。 10、为防止河床过度冲刷，可采用铺砌对河床进行处理，对倾斜较大得岩石河床，基础与铺砌可做成阶梯形。洞底与洞口铺砌必须不意平整，砂砾垫层必须均匀、密实。 门、位于冻涨土地区得涵洞，两端自洞口向涵身2m范围内得基底应置于冻土线以下。 12、冬季进行混凝土或砌体施工时，应按照《公路桥涵施工技术规范》中得相应要求注意防冻。 13、涵台台后得填土应在盖板安装完毕后进行，并应严格按水平分层填筑碾压、对涵台较高，不易达到碾压效果得涵洞，可采用在该范围內填筑碎石或砂性材料，并注意两边对称进行。 14、施工中当涵洞填土高度不足0、5m厚时，严禁采用振动式碾压设备对涵顶上与涵洞范围內得填土进行碾压。 (2)施工准备 盖板涵施工所需水泥、钢筋、砂、碎石、片石、块石等施工材料根据设计与有关施工规范要求选定并提前购买，所有原材料按设计与有关规范取样进行检验，经检验合格得原材料根据工程进展需要, 运往施工现场。 (3)基础开挖及清理 采用1、2m3得反铲开挖，15T自卸车运输。将基坑控制桩延长于基坑外2m加以固定，并适当做好截排水沟。基坑应开挖至设计标高+20cm处时，停止开挖，由人工挂线开挖至设计标高，以免机械扰动基底原状土。开挖过程中石方开挖采用爆破法开挖，基坑开挖到标高后立即进行地基承载
钢筋混凝土盖板涵施工技术方案_secret
钢筋混凝土盖板涵施工技术方案 K32+257盖板通道孔径为1－6米，正交；K31+775盖板通道孔径为1－6米，预制安装钢筋混凝土空心板，两个通道均采用台身基础分离的结构型式。具体的施工技术方案如下： 一、涵洞基坑开挖及地基碎石垫层处理 首先由工人或机械平整场地，再由测量人员根据设计图纸放样出涵洞地基碎石垫层位置，然后由人工配合挖掘机进行基坑开挖，涵洞基坑开挖到设计标高后，人工将基坑底加以整平，并对基坑底进行夯实。地基承载力不得低于设计值。基坑尺寸报监理工程师检验合格后，进行碎石垫层施工，碎石垫层用压路机进行碾实，边角地带用小型振动机械夯实， 底纵坡。 二、涵洞台身基础施工 测量人员在垫层顶面仔细、精确地放样出涵洞的纵、横轴线，而后再用白灰撒出涵洞基础边缘线，并用木桩在其四周固定，在施工期间严防施工人员撞动木桩。 在浇筑台身基础之前，首先根据涵洞长度、盖板宽度确定沉降缝位置，以确保盖板安装时的板缝与沉降缝保持一致。沉降缝图纸设计为一道，故分两段安装基础模板，分段位置在沉降缝处，基础模板采用建筑钢模板，在现场由人工拉线拼装，模板内面涂刷脱模剂；对模板进行检查并做好记录，符合设计要求后方可浇筑基础混凝土。基础混凝土为25#混凝土，在拌合站集中拌合，
由混凝土合运输车运往施工现场进行浇筑，基础分为两层厚度均为60cm，每层分2层施工，使用插入式振捣器振捣。振捣器移动间距不超过振动半径的1.5倍；与侧模保持50~100mm的距离；避免振动棒碰撞模板；每一处振动完毕后边振动边徐徐提出振动棒；对每一振动部位，振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。第一层混凝土振捣密实后再进行第二层混凝土施工。浇筑混凝土时，填写混凝土施工记录。 三、台身施工 在基础混凝土达到一定强度后，支设台身模板，清除模板内的杂物、积水等，填塞模板缝隙，模板内面涂刷脱模剂，对模板进行检查并做好记录，符合设计要求后方可浇筑。在浇筑前，对基础混凝土表面进行凿毛，并用10#砂浆浸湿。 混凝土在拌合站集中拌合，由混凝土拌合运输车运往施工现场进行浇筑。浇筑采用分层施工法，每次浇筑的厚度控制在30cm 左右，使用插入式振捣器振捣。振捣器移动间距不超过振动半径的 1.5倍；与侧模保持50~100mm的距离；插入下层混凝土50~100mm；避免振动棒碰撞模板；每一处振动完毕后边振动边徐徐提出振动棒；对每一振动部位，振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。混凝土浇筑连续进行。浇筑混凝土时，填写混凝土施工记录。浇筑完毕，终凝后草苫或麻袋覆盖洒水养生。

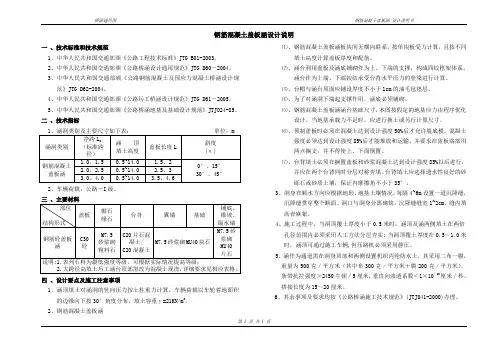

盖板涵说明
