红外对射接线方式
在探测器装入隐藏的预埋盒里时，所有的导线都应甩出预埋盒并且从探测器后面绕到探头底部端子插孔处。在预埋盒里接好线后，检查并确保有足够的线长连接到端子插孔处。（按照正确安装的要求， 露出豫埋盒的导线长度应在23厘米左右）。探测器的所有接线都应从端子插孔处穿过。为了准确地接线，从线终端剥去6mm 绝缘层作为连接线头，并将其插入相应的端子中，拧紧螺钉将线头压牢固。
发射/接收器组合单元的连线方式参见图6；图7是 CLASS A 和CLASS B 任一方式工作时的接线示意图；图8显示了使用远程测试盒（RTS451或RTS451KEY ）所必需的连接；而图9则显示了用于故障和报警的远程输出。
图6、探测器接线方式：
图7、探测器A
报警公共端 报警常开 报警公共端 报警常开
未使用 故障公共端
故障常闭
复位输入 测试输入 AUX （-）
远程火警输出 OUT （-） OUT （+） IN （-） IN （+）
C0259-00
C0272-00
探测器发生不必要的报警。在校准程序调试完成后，再向探测器
安装/校准
有关安装、调试和维修说明，请参看图10至14。
光束感烟探测器的调准分4个步骤完成：首次粗略校准、再次调节、最终调节和确认最终调节角度。为了确保产品的正确调准，4个步骤必须全部正确执行。如果探测器和反光镜的安装位置是按照本说明的安装指南执行的且准确履行调准步骤，则误报和有害的故障信号就会避免。
调准前检查事项：
● 确保探测器和反光镜安全地安装在稳固的表面上；
● 确保所有接线准确无误；
● 确保探测器上的接线端子全部就位；
● 调准程序完成后，确保在避免移动探测器的情况下，完成所有布线；
● 根据安装距离，确保使用反光镜的数量准确。在70-100米之间，需要增加反光镜的数量（共4个）
并且使用安装附件BEAMLRK 工具；
● 确保探测器和反光镜之间的光线清晰可见，而且反射物体不能离可见光线太近。详细要求请参阅安装
指南一节；
● 确保探测器和反光镜之间的角度在工作参数范围内。详细要求请参阅安装指南一节；
● 确保探测器通电之前，安装区域和系统应停止工作，避免发生不必要的报警；
● 确保探测器电源处在“ON ”状态。
检查完以上注意事项后，准备进入调试阶段。
远程报警输出 AUX （-）
复位输入 测试输入
端子 1
端子 2
端子 3 端子 4 端子 5
参照RTS451/KEY 电气参数安装指南
报警信号回路 （参见注释1）
故障信号回路 （参见注释1） 黄色
红色
注释1：参见本说明书回路电气参数一节。 C0319-00
红外对射设计方案
周界防盗报警系统设计方案 方 案 介 绍
一、周界防盗报警系统作用 当前，随着经济的发展，一个个新的厂房建设，人们对工厂的设备安全防范越来越重视，采取了许多措施来保护工厂的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的厂房都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。 因为在多数厂方多设在郊区，厂房的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理厂区的财产安全不受任何侵害，最安全有效的方法是： 1、在厂区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性及高。 2、在厂房的四周每一边大约与正中的位置上安装一个超大声音的警笛，厂区的四周四条边上安装四个警笛，无论是哪条边有人入侵，该条边的警笛立即报警，发出巨大的声音。偷盗者都是很心虚的，当听到如此大的警笛声都会吓的魂飞魄散，逃之夭夭。 3、报警主机要有专人来管理，报警时主机上会显示报警的防区，显示的防区就代表该方位有人入侵，因此报警中心必须要有人值守。以便警情得到迅速处理。
二、周界防盗报警系统的要求如下： 1、广泛性----要求厂区的每个重要部位都能得到保护。 2、实用性----要求每个防范子系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。 3、系统性----要求每个防范子系统在案情发生时，除必须及时传到保安监控中心外,还要在该方位有警笛声。 4、可靠性----要求系统所设计的结构合理产品经久耐用。系统可靠。 三、周界防盗报警系统结构及功能 周界报警主机控制器：美国CK 2316 16防区报警主机16个完全可编程防区、液晶或LED键盘可选、遥控编程、现代风格、32个用户密码、双重、分类、备份报告形式、128条带日期/时间的事件记录 周界报警主机报警显示器
博世红外对射调试说明
常用调试说明 报警主机的编程并不是很复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。 编程前请认真阅读说明书，正确的接好连线。（正确接好连线是编好程序的前提）。如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。 1. 正常布防：密码（1234）+“布防”键。 2. 撤防和消警：密码（1234）+“撤防”键。 3. 强制布防：密码（1234）+“布防”键+“旁路”键 4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008） 5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟， 听到“嘀”一声表示已退出编程。 6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。进 入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。（出厂值，可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 7. 确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即 时防区、24小时防区等等。其中01代表延时防区；03代表即时防区；07代表24小时防区。（此项一般不用编写，用出厂值即可） 8. 确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二 防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。（注意：此项一定要编写） 9. 防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、 四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。 此类表示防区使用那种扩充模块。如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。 10. 分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。 11. DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代 表1个分区；输入1代表2个分区……….输入7代表8个分区。出厂值是0；数据2表示有无公共分区，出厂值是0。（如果系统不分区，此项不用编程） 12. DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区， 0288代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。数据1、2可以设定为0—7，代表着1分区到8分区。（如果系统不分区，此项不用编程） 13. DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个 分区，但每个分区可以由1个或几个键盘来管理。地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。数据1、2表示键盘的功能。0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。（如果系统不分区，此项不用编程）
红外探测器高性能读出电路的研究
收稿日期：2009-03-30；修订日期：2009-05-08 基金项目：国家自然科学基金资助项目（60806010） 作者简介：姜俊伟（1986-），男，安徽阜阳人，硕士生，主要研究方向为光电探测器集成电路设计。Email:lxjjw2003@https://www.360docs.net/doc/307128974.html, 导师简介：赵毅强(1964-)，男，河北辛集人，教授，博士，主要从事集成电路设计和红外系统方面的研究。Email:yq_zhao@https://www.360docs.net/doc/307128974.html, 第38卷第5期 红外与激光工程2009年10月 Vol.38No.5 Infrared and Laser Engineering Oct.2009 红外探测器高性能读出电路的研究 姜俊伟，赵毅强，孟范忠，郭 莹 （天津大学电子信息工程学院专用集成电路设计中心，天津300072） 摘 要：设计了一种高性能电容反馈跨阻放大器（CTIA ）与相关双采样电路（CDS ）相结合的红外 探测器读出电路。该电路采用CTIA 电路实现对微弱电流信号的高精度读出，并通过CDS 电路抑制 CTIA 引入的固定模式噪声（FPN ），最后采用失调校正技术减小CDS 引入的失调，从而减小了噪声对电路的影响，提高了读出电路的精度。采用特许半导体(Chartered)0.35μm 标准CMOS 工艺对电路进行流片，测试结果表明：在20pA ～10nA 范围内该电路功能良好，读出精度可达10bit 以上，线性度达 97%，达到了设计要求。该读出电路可用于长线列及面阵结构红外探测系统。 关键词：电容反馈跨阻放大器；相关双采样电路； 固定模式噪声； 失调校正技术 中图分类号：TN215 文献标识码：A 文章编号：1007-2276(2009)05-0787-05 High performance readout integrated circuit for IR detectors JIANG Jun 蛳wei,ZHAO Yi 蛳qiang,MENG Fan 蛳zhong,GUO Ying (ASIC Design Center,School of Electronic and Information Engineering,Tianjin University ，Tianjin 300072，China) Abstract:A kind of readout integrated circuit (ROIC)for long linear IR detectors,composed of capacitor feedback trans 蛳impedance amplifier (CTIA)and correlated double sample (CDS)circuit,was proposed.The readout accuracy of weak current signal was obviously improved by the CTIA circuit.Besides,in order to reduce the fixed patten noise (FPN)induced by CTIA,CDS circuit with offset calibration technique was utilized.By employing the above techniques,the influence of noise on this circuit was greatly reduced.Meanwhile the precision of the ROIC was improved.The final ROIC chip was fabricated with Chartered 0.35μm standard CMOS processing.Test results show that the readout accuracy could reach up to 10bit during the current varied from 20pA to 10nA,and the linearity could reach up to 97%,which was in perfect accordance with the specification.The ROIC could be applied in long linear and staring array IR detectors systems. Key words:CTIA; CDS; FPN; Offset calibration technique 0引言 近年来，红外探测系统被广泛地应用于工业控制、医疗诊断、环境监测、资源探测、军事侦察和航空 航天等领域[1]，集成化、微型化红外探测系统正成为发展趋势。由于红外探测器输出信号十分微弱，读出电路的性能优劣直接影响系统的灵敏度和动态范围，因此，宽探测范围下微弱信号的高精度读出是红外探
德国博世MT周界报警系统
德国Bosch博世周界报警系统
目录 一、客户需求 (3) 二、防盗报警系统设计依据 (3) 三、系统概述 (4) 3.1设备布置 (5) 3.2设备连接 (5) 3.3系统供电 (6) 四、系统功能及设备参数 (7) 4.1报警功能： (7) 4.2主要设备性能指标 (7)
一、客户需求 周界安全防范报警系统要求做到： 1.周界全面设防，无盲区和死角； 2.探测设备抗不良天气环境干扰能力强； 3.防区划分适于报警时准确定位； 4.报警中心具备语音/警笛/警灯提示； 5.翻越区域现场报警，可实现同时发出警笛/警灯、警告； 6.报警中心可控制前端设备状态的恢复； 7.进行报警中心报警状态、报警时间记录； 8.可对事件记录进行打印。 二、防盗报警系统设计依据 我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范，包括： 1、民用建筑电气设计规范 JGJ/T16-92 2、中国电气装置安装工程施工及验收规范 GBJ232-82 3、建筑与建筑群综合布线系统工程设计规范 CECS 72.95
4、系统接地分型式及安全技术要求 GB14050-93 5、 IEEE 电气及电子工程师学会－民用建筑闭路技术电视系统工程技术规范 6、安全防范工程程序与要求 GA/T75-94 7、安全防范工程费用概预算编制办法 GA/T70-94 三、系统概述 报警子系统主要由主动红外对射探测器、对射安装支架、报警接收机、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。各报警点可以设定为24小时警戒或按时间条件定时布/撤防，在电脑上对各报警点进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图翻越围墙的行为实施打击控制。
红外对射系统方案
红外对射防盗报警系统方案 一. 方案概述 防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下： 专为周界系统量身定做的双485总线方式。利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。每条485总线长度可达1.2KM， 全中文的显示和操作界面。所有操作都在全中文的环境下实现，非常方便。即使第一次使用的用户也能灵活使用。 减少总线负载。每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。 键盘远程控制操作：键盘的最长安装距离为1.2KM。一台主机最多可连接4个中文键盘，并实现多路分控。 电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。电子地图能清晰地反应报警区域位置等信息。管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。 强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。 二．系统设计 1．系统原理 每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。 2．安装方式 根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。
红外对射产品安装使用说明书
线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型） 产 品 安 装 使 用 说 明 书 版本:2.0 北京盛世长远科技有限公司 2005年12月
订货说明 1 产品自签订购销合同后，供货周期为一个月。 2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运， 费用由需方负担。运输方式：中铁快运、铁路快件、航空运输等。 3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。 4本产品保修期为二年。 5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。并根据用户要求代办托运到指定地点。 6如需更多的资料、价格及供货方面的信息请与我公司联系。
目录 一、概述 (4) 二、特点 (4) 三、工作原理与结构特征 (4) 四、技术参数 (7) 五、安装、布线与调试 (8) 1. 安装探测器的环境条件 (8) 2. 安装与布线 (9) 3. 安装高度及位置说明 (10) 4. 安装与调试 (11) 六、使用及操作 (12) 探测器基本功能的状态指示 (12) 探测器灰尘自动补偿功能 (13) 七、一般性故障的查询表 (13) 八、维护 (13) 九、备附件 (14)
一、概述 JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。 该探测器设有调试指示功能，调试方法简单、方便。特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。 二、特点 ? 接收器设有红、黄指示灯及音响指示，工程调试简便可靠； ? 具有光照自动监测补偿功能，有强的抗日光干扰能力； ? 具有故障自诊断功能； ? 根据现场调试情况自动修正灵敏度，保证探测器的一致性； ? ⑨?◆? ?⑨?? ???? ???? ? ???↖ ②??????????? ? ??? ? ?? ? ???? 三、工作原理与结构特征 C33型探测器由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。发射器与接收器相对安装，发射器发射出一束定强度的红外光束，接收器对发射器发出的红外光束进行采集放大，并通过内置单片机对采集的信号进行分析判断。 探测器处于正常监视状态时，红外光强度稳定在一定范围内，当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。
红外光谱测试条件
红外光谱分析采用Nicolet Impact 410 型红外光谱仪，样品的结构及骨架振动采用KBr 支撑片，在400-4000 cm-1范围内记录样品的骨架振动红外吸收峰。 吡啶FT-IR 分析：首先将压成自支撑薄片的样品（～20 mg）装入原位红外样品池中，在200 ℃，10-4mmHg 高真空条件下处理0.5 h 以活化样品，降温至室温。将吡啶引入真空系统中。吸附0.5 h 后，抽真空至10-4mmHg 清除吸附后余气，再利用Nicolet-Impact 410 型红外光谱仪进行红外扫描，测定吡啶吸附态的红外光谱。 采用美国Nicolet公司的Nexus 670型傅立叶变换红外光谱仪测试，测试分辨率为4cm-1，扫描次数为32次，测试范围为400-4000cm-1。 红外光谱制样方法： 1、用玛瑙研钵将KBr固体研成极细的粉末，放入玻璃小盒内，放到100℃烘箱里保存，以防KBr粉末潮解； 2、称取0.2g KBr粉末和2-4mg样品（无机材料），放入研钵内研磨，将二者充分混合； 3、用药匙加适量样品至压片磨具中，用圆柱体铁棒旋转压实。套上空心圈及顶盖； 4、讲磨具放到压片机上，拧到上方转盘固定，拧紧下方螺旋钮； 5、摆动右侧长臂，至压力为8-9MPa，等待30s即可取出。 注意事项： 1、KBr粉末不用时，最好放入烘箱中，否则易潮解； 2、若样品为有机物，则加入样品量1mg即可； 3、样品量过多会造成出现宽峰的情况，此时数据无效； 4、KBr粉末潮解后，压片以后容易粘在磨具上，无法取下导致压片失败； 5、压力过大可能导致压片破裂，视破裂程度也可能进行红外测定（中间未破损即可测量）。红外光谱测试方法： 测试分辨率：4cm-1，扫描次数：64次，测试范围400-4000cm-1 点测量快捷键，改文件名和保存路径； 改变设置：OPTIC→Aperture Setting→1.5mm（狭缝设置） OPTIC→preamp Gain→Ref（放大倍数） Check signal：1万以上（若低于1万有可能液氮量不够，补充液氮即可） Basic→Background Signal Channel（采背景，大概60s，此时不放置样品） Background→Save Background 装样品，点Sample Signal Channel 选中点，可变换颜色，点---校准峰 保存：选中图（变换颜色按钮），File→Save as→名称→路径 Mode→Data point table（保存以后为DPH文件，大小为69k）
芯片红外焦探测器
芯片红外焦探测器 根据红外焦平面阵列芯片的组成方式红外焦平面探测器的渎出电路和信号处理电路通常集成在同一硅片上，要求读出电路具有高电荷容量、高转移效率、低噪声和低功耗。读出电路最常用的KEMET有CCD和CMOS两种工艺。CCD工艺的优点是响应均匀、噪声低；CMOS工艺的优点是转移注入效率高、抑制红外(直流）背景能力强、响应动态范围大、功耗小（工作电压低）、漏电流小、速度快、集成度更高、外引线更少，成品率高、成本更低，易于与红外探测器芯片工艺集成等，因此CCD与CMOS T艺成为红外焦平面探测器读出电路的主要工艺方法。信号处理电路功能包括增益控制、背景抑制、抗光晕等。而红外焦平面探测器应用中还要进行的非均匀校正、盲元填充等功能要由其他外围电路去完成。 一：红外焦平面探测器的介绍： 将红外辐射能转换为电能或其他物理量的器件称为红外探测器。红外探测器 分为红外光量子探测（光电伏特效应，光伏型）和热探测（热电效应，最常见光导型）二类，当前高性能红外焦平面探测器主要是量子效率较高的光伏型探测器。根 据大气对红外辐射透射率窗口，TDK电感红外探测器覆盖的红外波段为短波、中波、长波和超长波。 从1956年开始，以美国生产非制冷的硫化铅红外探测器（工作波段1～3μm）为导引的“响尾蛇”空空导弹为标志，红外探测器的军事应用进入了飞速发展阶段。首先是对化铅探测器进行制冷，大大提高了探测灵敏度；相继又出现了锑化铟、碲 镉汞等多种新材料、多响应元及不同排列方式（线列、面阵）等构成多品种的实用 均红外探测器，冉加适当的光机电扫描获得红外图像信息，实现了全天时昼夜红外 成像，于红外成像侦察、成像制导等武器装备，可实时获取战场情报、对来袭目标 告警，并大大提高武器打击精度，是带动现代战争模式变革的主要技术因素之一。 随着探测器像元规模的断扩大，需要的信号放大和处理电路（一般在非制冷环境） 数量也越来越多，其引线数、体积、重量、耗电量、参数一敛性和可靠性等因素使 得探测器像元不得不控制在一定的围内（一般在200元以下），严重制约了红外探
几种有机化合物的红外光谱测定
几种有机化合物的红外光测定 一、实验目的 1、学习红外光谱的理论知识，了解红外光谱仪的工作原理及使用操作； 2、初步掌握固体样品和液体样品的红外光谱测定方法； 3、初步学习根据红外光谱图进行结构分析的方法。 二、红外吸收的基本原理 红外光谱分析是研究分子振动和转动信息的分子光谱。当化合物受到红外光照射时，化合物中某个化学键的振动或转动频率与红外光频率相当等，就会吸收光能，并引起分子永久偶极矩的变化, 产生分子振动和转动能级从基态到激发态的跃迁, 使相应频率的透射光强度减弱；分子中不同的化学键振动频率不同，会吸收不同频率的红外光，检测并记录透过光强度与波数（1/cm）或波长的关系曲线，就可得到红外光谱，根据谱带的位置、峰形及强度，对待测样品进行分析。红外光谱反映了分子化学键的特征吸收频率，可用于化合物的结构分析和定量测定。 在化合物分子中，具有相同化学键的原子基团，其基本振动频率吸收峰(简称基频峰)基本上出现在同一频率区域内。但同一类型原子基团，在不同化合物分子中所处的化学环境有所不同，使基频峰频率发生一定移动。因此，掌握各种原子基团基频蜂的频率及其位移规律，就可应用红外吸收光谱来确定有机化合物分子中存在的原子基团及其在分子结构中的相对位置。红外光谱中吸收谱带的位置与分子中组成化学键的原子之间的振动频率有关。每个化合物有着彼此不相同的谱图，通过化合物的红外光谱可以测定化合物的结构。 衰减全反射(ATR)装置是将红外光照射在有较高折射率的晶体上，光穿过晶体折射到样品表面一定深度后，反射回表面；当样品的折射率小于晶体的折射率，入射光的入射角大于临界角时，即可产生全反射现象，收集此时的反射光，可获得样品的衰减全反射光谱。此方法特别适合于材料分析，如塑料、橡胶、纸张等，也可用于液体和固体粉末样品的检测。 三、仪器与试剂 1、仪器：TENSOR27 FT-IR红外光谱仪；透射（TR）装置，衰减全反射（ATR）装置等。 2、样品：聚乙烯（PE）薄膜, 聚苯乙烯薄膜，无水乙醇，苯甲酸。 四、实验步骤 （一）透射法（TR）测试 1．安装透射装置。 2. 打开OPUS软件，点击高级测量选项，检查测量参数，选择MIR_TR.XPM。 3.检查信号，保存峰位。 4.在高级测量中输入文件名（即样品名称）和文件存放路径。 5.再在基本测量里输入样品描述和形态。 6.用TR装置，盖上盖子，先测量背景单通道光谱（注意不同样品，应选择适宜的参照物为背景）。 7.再将样品（聚乙烯或聚苯乙烯）模具卡装在样品架上，盖上盖子，测定样品单通道光谱。 8.扫谱结束后，取出压片模具、试样架等，用无水乙醇擦拭干净，置于干燥器中保存。 （二）衰减全反射法（A TR）测试 1．安装衰减全反射装置。 2. 打开OPUS软件，点击高级测量选项，检查测量参数，选择MIR_ATR.XPM。 3.检查信号，保存峰位。 4.在高级测量中输入文件名（即样品名称）和文件存放路径。 5.再在基本测量里输入样品描述和形态。
实际工程中的红外对射方案
红外对射系统设计 1红外对射系统 红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。红外光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法传输很远距离（600米内）。 利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警，它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。通常以10米/秒的速度来确定最短遮光时间。若人的宽度为20厘米，则最短遮断时间为20毫秒。大于20毫秒报警，小于20毫秒不报警。 目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。 2红外对射系统原理 主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。 主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力 主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器第4部分：主动红外对射入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。”为什么要给出一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间，这有益于减少系统的误报警。 主动红外对射发射机所发红外光束定发散角，在GBl0408.4—2000标准中规定：“室内使用时，发射机与接收机经正确安装和对准，并工作在制造厂商规定的探测距离，辐射能量有75％。被持久地遮挡时，接收机不应产生报警状态。”为了减少由此引起的误报警，安装使用中应让发射机与接收机轴线重合。
红外对射说明书接线图

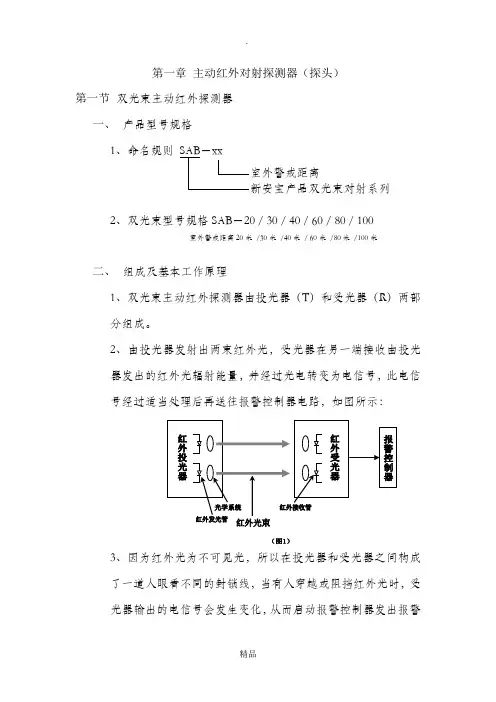

第一章主动红外对射探测器(探头) 第一节双光束主动红外探测器 一、产品型号规格 1、命名规则SAB－xx 室外警戒距离 新安宝产品双光束对射系列 2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100 室外警戒距离20米/30米/40米/ 60米/80米/100米 二、组成及基本工作原理 1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组 成。 2、由投光器发射出两束红外光,受光器在另一端接收由投光器 发出的红外光辐射能量,并经过光电转变为电信号,此电信号经 过适当处理后再送往报警控制器电路,如图所示: 3、因为红外光为不可见光,所以在投光器与受光器之间构成了 一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器 输出的电信号会发生变化,从而启动报警控制器发出报警号。 三、各组成部件名称(如图2) 五、外形尺寸(如图3) 六、探测示意图(如图4) 七、产品特点: ※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;
