破碎机使用说明书.
xxxxx型破碎机使用维护说明书
xxxxxx有限公司
xxxxxx型锤式破碎机使用说明书
共23页第1页
目录
1用途及使用范围
2型号、名称与技术参数
3人员和设备安全提示
4工作原理与结构特征
5安装、调试和试运转
6使用与保养
7附图
PCM200型锤式破碎机使用说明书
共23页第2页
1、用途及使用范围
PCM200型锤式破碎机与SZZ900/315型转载机配套使用，并与配套的胶带式输送机及行走部、工作面刮板输送机、采煤机及液压支架配套作业，实现综合机械化采煤及破碎、运输工作。PCM200型锤式破碎机可调整出煤粒度为300～150mm，将普氏硬度系数f≤4.5的大块煤炭破碎到所需块度。
2、型号、名称及技术参数
2.1、PCM200型锤式破碎机为锤式破碎机，型号表示方法为：
P C M200型
电动机功率200kW
煤矿用
锤式
破碎机
2.2、PCM200型锤式破碎机技术特征
破碎能力---------------------------------------------------------------2200t/h
最大输入块度-------------------------------900mm×800mm×长度不限
最大排出粒度------------------------------------300(250、200、150)mm
传动型式----------------------------------------------------------窄V带传动
电动机型号-------------------------------------------------------YBKYS-200功率-------------------------------------------------------------200kW
电压---------------------------------------------------------1140/660V
转速---------------------------------------------------------1478r/min 破碎主轴转速-------------------------------------------------------370r/min
破碎锤头数------------------------------------------------------------------8
破碎锤头冲击速度---------------------------------------------------20m/s
大/小皮带轮节圆直径---------------------------------------1250/315mm
窄V带规格---------------------(GB11544-89)窄V带SPC-5600(8根)
PCM200型锤式破碎机使用说明书
共23页第3页
破碎中板厚度--------------------------------------------------------60mm
适用槽宽（内宽）-------------------------------------------------900mm
喷雾型式--------------------------外喷雾：出入口各四个喷嘴
入水口A16快装接头
外形尺寸（长×宽×高）----------3540mm×1941mm×1736mm
3人员和设备安全提示
3.1概述：
以下术语用于提示潜在的危险和危险的严重性。当您在操作和维护锤式破碎机之前一定要认真阅读和理解。
3.１.１危险！
危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。如果不采取合适的预防措施，事故将肯定会发生。
3.１.２警告！
警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如是不采取合适的预防措施，事故将会发生。
3.１.３小心！
小心提示是使您引起对危险性的小心，否则将导致人身伤害或设备损坏。这类危险性通常是不严重的。但发展下去后果是可怕的，如果不采取合适的预防措施，甚至会发生致命伤害。
3.２提示内容
3.２.１危险！
3.２.１.１锤式破碎机在运行中，任何人不得站在入料口、出料口、横跨或
越过锤式破碎机，否则将导致受伤或死亡。
3.２.１.２锤式破碎机在运行中，人员不要靠近锤轴及皮带轮，否则将导致
受伤或死亡。
3.２.２警告！
3.２.２.１除了破碎煤炭和少量矸石外，锤式破碎机不得携运和破碎任何其它物品，否则将造成设备损坏及人员的严重伤亡。
3.２.２.2锤式破碎机为电动运行，在进行任何维护工作时，要确定已切断电源。所谓“切断”，意思是维护人员挂牌，锁定，并从供电中心将电缆拆下。任何其它的理解都是不准确的。否则将可能导致人身伤害和设备损坏。
PCM200型锤式破碎机使用说明书
共23页第4页3.２.３小心！
确保传动装置、联接罩、皮带轮保护罩、皮带保护罩和电动机上无煤、岩石和其它杂物，否则可能由于设备过热点燃煤和其它可燃性材料。此外，它还具有造成设备故障和煤堆积成燃料源的潜在危险性。
3.３安全常识
3.３.１锤式破碎机正常运行时不要打开检修观察盖板。
3.３.2任何人应与所有运动的部件及机器保持一定距离，在破碎机运行中检查时，应保证不穿宽松的衣物（尤其是衣领、袖口、裤管等处）。
3.３.3检查并确认所有零部件都已正确安装后，方可启动锤式破碎机。
3.３.4确保所有的螺栓和紧固件在适当位置并正确锁紧。
3.３.5锤式破碎机的所有安装、维修工作，必须在本说明书的相关章节中陈述的条件下进行。
3.３.6有关锤式破碎机电动机的使用和维护，请参阅电动机使用维护说明书。
3.３.7锤式破碎机工作一段时间后，要对可能出现问题的部零件检查、维修。4工作原理与结构特征
4.1工作原理
PCM200型锤式破碎机，安装在SZZ900/315型转载机落地段固定位置。在转载机输送煤炭过程中，破碎轴带动破碎锤头高速旋转，冲击和截割大块
煤炭，使大块煤轧碎成所需的块度。
破碎轴的旋转是由电动机、传动装置、小皮带轮、窄V带和大皮带轮传动而实现的。
4.2结构特征
PCM200型锤式破碎机主要由破碎底槽、主架、破碎架体、传动装置、锤轴总成、窄V带、皮带保护罩、皮带轮防护罩、润滑系统、张紧窄V带
装置、喷雾装置等组成。
排出粒度使用垫板式调高装置。调高档次为300、250、200、150mm共4档。可根据所需要的煤炭块度，确定安装垫板的件数。主架每侧有3块垫板，减少一块垫板，最大排出煤块度减少50mm。
PCM200型锤式破碎机使用说明书
共23页第5页
破碎底槽为整体组焊封底溜槽，两端通过哑铃与转载机联接。破碎板为
厚60mm高强度耐磨板。两端中板采用特殊过渡结构，保证与转载机中板联接的链道平滑过渡。
破碎底槽两侧设拉移耳，可利用拉移装置移动转载机和破碎机。
锤轴总成是由轴、锤体、锤头、固定端轴承座、自由端轴承座、楔键、
轴承、密封件及紧固螺栓等组成。轴和锤体用4个楔键联接和定位，锤体为整体铸造成型，锤头为锻造件，二者用特制的防松紧固组件联接，拧紧力矩
为1990N·m。
润滑系统由配油板和输油管组成。装配前输油管内充满锂基润滑脂（GB/T5671-1995）。
喷雾系统，在主架和破碎架各有一个，在方形水管上安装4个喷嘴构成。一端有规格A16接头可与井下高压供水（1.5MPa）接通，另一端用堵头堵严，防止漏水。
5安装、调整和试运转
5.1安装前的准备工作
参加安装的工作人员必须熟悉本机的结构、工作原理、安装程序和安全提示，检查各零部件、附件及工具应完好无损。准备锂基润滑脂和工具。5.2装配步骤
5.2.1在破碎槽两侧，按所需的排出粒度安装调整垫板（0～3）层；
5.2.2在垫板上方安装主架，锤轴总成和破碎架；
5.2.3按采煤工作面方向，在主架体一侧安装传动装置，调整传动装置下的
调整轴，使大/小皮带轮轮槽分别对应在同一平面内；
5.2.4在主架两侧的侧板上安装润滑系统的配油板，合理布置润滑油管，将4
根油管分别安装在锤轴总成两端的轴承座油管接头处1根油管安装在传动
装置内，并与配油板接通；
5.2.5安装窄V带，窄V带应满足配组公差≤±5，每8根为一组；
PCM200型锤式破碎机使用说明书
共23页第6页
5.2.6安装衬套、扳手盘等，转动扳手盘张紧窄V带，紧固传动装置下的螺栓；单根窄V带张力测定，在单根窄V带与带轮的切边中点处加一个垂直于带边的载荷G约为68N，使其产生规定的挠度f约为23mm，以此来控制8根窄
V带的总预紧力为1024N；
5.2.7安装皮带保护罩和皮带轮防护罩；
5.2.8安装出口挡帘和挡帘架；
5.2.9安装左右挡板；
5.2.10安装喷雾装置；
5.2.11安装顶部检查维修窗口盖板及其它
附属零件。
5.2.12安装时注意：
●试运转前必须打开皮带保护罩和皮带轮防护罩上的盖板，以检测窄V
带的张紧程度和皮带轮的运行状况；
●锤头与锤体接触面必须清洁，按规定力矩拧紧锤头紧固螺栓、按方向
要求安装碟簧；
●润滑系统的每根油管，装配前必须充满锂基润滑脂（GB/T5671-1995）；
5.3试运转
5.3.1试运转前必须注意以下事项：
●各部位联接件不应有松动现象；
●盘动锤轴组件，转动应灵活无卡阻现象；
●检查电动机接线，确保锤轴总成的运行方向与转载机的刮板链运行方
向一致。
5.3.2空负载运转2小时，应无不正常噪音，无明显振动，各轴承处温升不
超过30℃，油封处无渗漏现象。
6使用与保养
6.1锤式破碎机必须在无负载下启动，首先启动破碎机，然后启动转载机。
20PM-SY
PCM200型锤式破碎机使用说明书
共23页第7页
6.2每日检查锤头与锤体的联接，在工作时不允许有松动或丢失现象；定时检查轴承温度，不允许在高于120℃情况下工作，温度高于80℃时应检修轴承等部位；在润滑系统内每日注锂基润滑脂（GB/T5671-1995）一次。
6.3锤头磨损程度每日检查一次，当严重磨损时，应整套或相对位置成对更换，保证锤轴运转平衡。
6.4运转第一周每天检查窄V带的张紧程度，以后每周检查二次，达不到要求时及时调整。
6.5定期检查电气系统的绝缘及接线头的连接情况，防爆面要求清洁；电缆破损时必须更换；接线头松动时必须重新拧紧。
6.6所有操作与检修应符合原煤炭部颁发的安全条例各项要求。
7.附图
1736
1943
1036
1296
20
1941
36
(16)
(15)
PCM200 型 锤 式 破 碎 机 使 用 维 护 说 明 书 图 册
20PM-SY
共
页
第
页
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 16
17
18
19
20 21
22
23 24 25 26
27
28
29 30 31 32
33
34 35 37
(7
(8)
(16)
A 向
A
3540
900
1140
1560
53
(16)
(34) (35) (36)
52
51
50
49
48
(21)
(20)
47
46 45 44 43
42
41
40
39
38
(16
(34)
(36)
煤流方向
55 1 5P 0 4 06 插销链 4 54 2 0P A 0 8 破碎架体 1 53 2 0P A 0 9 盖板 2 52 2 0P A 0 7 皮带轮保护罩 1 51 2 0P A 0 6 喷雾装置 2 50 G B9 1 - 86 销 10 100 4 49 2 0P M - 4 销 80 200 4 48 2 0P M - 2 拉移耳 2 47 G B5 7 8 2- 8 6 螺 栓 M30 240 20 46 G B5 7 8 2- 8 6 螺 栓 M30 200 20 45 G B5 7 8 2- 8 6 螺 栓 M30 140 20 44 G B5 7 8 2- 8 6 螺 栓 M30 90 24 43 1 ZY 0 1 02 - 2 注油牌 4 42 2 1P 1 3 润滑系统 1 41 2 0P M - 3 调整垫板 6 40 1 9P 1 6 销轴 4 39 G B9 1 - 86 销 6 3 80 4 38 1 5P - 2 厂标 1 37 2 0P M 0 3 出口挡帘 1 36 G B6 1 7 0- 8 6 螺 母 M24 47 35 G B5 7 8 3- 8 6 螺 栓 M24 50 13 25 GB 7 2 -8 8 螺 钉 M10 20 1 24 GB 9 1 -8 6 销 4 60 1 23 19 P A -3 销 1 22 19 P A -2 调整丝杆 1 21 GB 9 3 -8 7 垫 圈 30 28 20 GB 6 1 70 - 8 6 螺 母 M30 28 19 Q/ZM209-1992 螺 栓 M30 115 4 18 20 P A 03 传动装置 1 17 21 P 0 7 润滑系统 1 16 GB 9 3 -8 7 垫 圈 24 70 15 Q/ZM168-1999 卡 板 24 6 14 GB 6 1 71 - 8 6 螺 母 M24 2 6 13 Q/ZM251-1997 螺 栓 M24 2 95 6 12 GB 8 2 7- 8 6 铆钉 2 6 24 11 20 P M -1 铭牌 1 10 20 P A 02 主架 1 9 20 P M 01 破碎槽体 1 8 GB 8 8 9- 8 6 螺 母 M24 11 7 GB 5 7 83 - 8 6 螺 栓 M24 70 11 6 GB 4 1 -8 6 螺 母 M16 6 5 GB 9 3 -8 7 垫 圈 16 6 63
64
65
34 G B5 7 8 2- 8 6 螺 栓 M24 80 47 33 2 0P A 0 4 皮带保护罩 1 4 GB 5 7 81 - 8 6 螺 栓 M16 45 6 3 20 P M 05 入口左挡板 1
54
55
56
57
58 (34) (36)
(16)
59
60 61
(13
(14)
(16)
62
61 2 0 P A1 0 支架 2 32 2 0P 0 4 锤轴总成 1 31 2 0P M 0 7 出口右挡板 1 2 20 P M 04 入口右挡板 1 1 20 P M 02 入口挡帘 1 66 Q JZ300 /1 140 真空磁力起动器
1 60 G B 9 1- 8 6 销 8 60
2 30 2 0P M 0 6 出口左挡板 1 序号 代 号 名 称 数量
65 GB 9 3 -8 7 垫 圈 12 4 59 2 0 P A- 3 轴 1 29 1 9P A 0 1 扳手盘 1
297
65
20
3540
900
1585
描 图
886123456
6-26
描图
620PM02-1压板1 5G B41-86螺母M209 4G B93-87垫圈209 3G B5780-86螺栓M20659 2GB/T12718-2001圆环链2286-11-C9
120PM0201挡帘架1序号代号名称数量
476
1
2
3
66
3- 26
850
描 图
校
对
3 19 P1 5-1 销
4 2 20 PM 030 2 下 铰 接 板 1 1 20 PM 030 1 上 铰 接 板 1 序号 代 号 名 称 数量
20PM03
(1050=)500
50
430
798
901
72- 1 120
255
200
描 图
校
对
20PM04
(1050=)500
798
430
255
200
描 图
校
对
20PM05
5
5
255200
描图
校对20PM06
5
5
255200
描图
校对20PM07
PCM200型锤式破碎机使用维护说明书图册
共页第页123456789
27
10GB1164-79油枪200CM31
919P08-2油座4
8JB999-77螺栓M14 1 5424
7JB1885-77棉线胶管8-16002
6JB1885-77棉线胶管8-14001
5GB1235-76O形圈11196
4JB982-77垫圈148
3JB984-77接头体10/M14154
2GB1152-79油杯M1013
121P07-1配油板1
序号代号名称数量
PCM200型锤式破碎机使用维护说明书图册
20P M-S Y 共页第页
1234567891011
27
1119P08-2油座4
10JB999-77螺栓M14 1 5424
9JB1885-77棉线胶管8-16001
8GB1235-76O形圈11194
7JB982-77垫圈147
6JB984-77接头体10/M14152
5JB982-77垫圈101
4JB1000-77螺塞M1011
3JB1000-77螺塞M14 151
2GB1152-79油杯M1013
121P07-1配油板1
234567891012
111314
15
16
1388
A
17
18
20
19 A
21
22
23
24 25
26 27
28 293220P04-3锤头8 3119P0401紧固组件8 30G B5785-86螺栓M3631508 2919P04-15销30392 28G B70-85螺钉M163512 27G B119-86销A30804 2619P04-14锥套2 2519P04-13固定板2 24G B1096-79键321252 23G B343-82钢丝083502 22G B93-87垫圈1624 21G B321-88螺栓M166012 20G B93-87垫圈2016
119G B5782-86螺栓M2012016
18G B79-85螺钉M12458
1719P04-12紧固螺母2
1619P04-11大皮带轮2
1110 2074515SKF轴承23136CC/W332 1419P04-10轴承盖1 1319P04-9轴承座1 12G B93-87垫圈3012 11G B70-85螺栓M308012 1019P04-8迷宫压板2
32
A-A
3130
Ⅰ（去掉螺栓）
----------
1：1
920P04-2锤体1
819P04-6键4
720P04-1轴1
619P04-4内隔套2Ⅰ5GB98771-88密封B220250154
419P04-3固定端轴承座1
319P04-2外隔套2
219P04-1固定端轴承盖1
1G B77-85螺钉M10122
序号代号名称数量
1585
1215
1385
2449
17 2
颚式破碎机设计说明书 (2)
目录 一、概述 (1) 二、工作原理 (1) 三、结构分析 (2) 四、设计数据 (2) 五、机构的运动位置分析 (3) 六、机构的运动速度分析 (4) 七、机构运动加速度分析 (5) 八、静力分析 (6) 九、与其他结构的对比 (7) 十、设计总结 (9)
一、概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 二、工作原理 图（一） 如图（一）所示，1 颚式破碎机是一种用来破碎矿石的机械，机器经带传动，使曲柄2 顺时针方向回转，然后通过构件3，4，5 使动颚板 6 作往复摆动,当动颚板 6 向左摆向固定于机架1 上的定额板7 时，矿石即被轧碎；当动颚板6 向右摆离定颚板7 时，被轧碎的矿石即下落。根据生产工艺路线方案，在送料机构送料期间，动颚板6 不能向左摆向定颚板7，以防止两颚板不能破碎矿石，只有当送料完成时，两颚板才能加压破碎。因此，必须对送料机构和颚板6、颚板7 之间的运动时间顺序进行设计，使三者有严格的协调配合关系，不致在运动过程发生冲突。 由于机器在工作过程中载荷变化很大，将影响曲柄和电机的匀速转动,为了减小主轴速度的波动和电动机的容量，在曲柄轴O2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
500750颚式破碎机说明书(DOC)
目录 1、前言 1 2、主要技术参数 1 3、结构简述及装配 1 4、安装、调整和试车 5 5、使用与维护7 6、安全操作规程9 7、必须注意的事项9 8、易损件明细表10 9、PE-500*750颚式破碎机基础图11
1、前言 本说明书是为安装操作和维护复摆颚式破碎机的用户和现场操作人员编写的。本资料将帮助你熟悉破碎机的结构，并为安全操作和维护提供必要的常识。 在安装破碎机之前和破碎机运转期间，必须阅读和理解本说明书的内容，并付诸实施。 本破碎机适用于粗碎、中碎抗压强度不大于320Mpa的各种矿石或岩石。 2、主要技术参数 给料口尺寸（宽*长）500×750 mm 排料口宽度50~100 mm 最大进料尺寸425 mm 主轴转速275 mm 生产能力45~100 mm 电动机功率55 kw 外形尺寸（长×宽×高）1916×1890×1870 mm 重量（不包括电机）10.1 t 注:破碎机的生产能力受各种因素的影响，诸如给料方式、物料的形状、粒度组成、物料的干、湿、软、硬程度等等。对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎；由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎，能获得较高的处理能力。相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。 为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。因
此在使用本机时需由喂料机与之配套。 本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。 3、结构简述及装配 本机主要由：机架部件、上边护板、下边护板、动颚部件、调整部件、拉杆部件、铁轨部件、润滑部件、电控部分等组成。 本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复活动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。 3.1机架部件 颚式破碎机的机架，在工作中受到很大的冲击载荷。因此它应具有足够的强度和刚度。 机架为焊接件（见图1）。机架的前墙装有固定颚板螺钉紧固的固定颚板，
破碎机说明书
KP1006-SM TKPC@ 20.18单段锤式破碎机 使用说明书 常熟市冶金矿山机械厂 2003年1月编 目录 1.概述 2.技术数据 3.工作原理和结构 3.1工作原理 3.2破碎机的传动形式 3.3主要部件简介 3.3.1转子 3.3.2壳体 3.3.3破碎板 3.3.4篦子 3.3.5保险门 4安装和试运转 4.1简述 4.2破碎机的安装 4.2.1下壳体 4.2.2保险门 4.2.3篦子 4.2.4转子 4.2.4.1锤盘的安装 4.2.4.2轴承的安装 4.2.4.3锤头的安装 4.2.4.4飞轮和皮带轮的安装 4.2.4.5转子的安装 4.2.5上壳体 4.2.6驱动部分 4.3破碎机的拆卸
4.4试运转 4.4.1空载试车 4.4.2带载试车 5.保养和维修 5.1机器保养的一般要求 5.2特殊说明 5.3计划维修 5.4注意点 5.5润滑 6.机件代号索引 1 概述 TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。这样可同时减少投资和运转费用。对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。 有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。 这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。 各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。物料由悬挂于破碎机转子上并高速旋转的锤头破碎。进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。 2 技术数据 机型：TKPC20。18单段锤式破碎机 进料口尺寸：1860*1800 转子回转速度：310r/min 最大给料尺寸：800*1000*1250mm 出料粒度：≤25mm 占90% 生产能力：平均400t/h（最大480t/h） 电动机：YRJJ5004-6 电机功率：710KW 电机电压：6KV 总重：73.8t9(不包括电机) 机器外型尺寸:4400*4050*4200mm 注:生产能力和装机功率取决于物理性能、喂料尺寸和喂料粒度，它须通过取样和试验来决定，这需要用户提供当地所使用条件和矿石试样，如此才能通过试验来测定破碎能力。不同的出料粒度（最大100mm）可根据使用要求来选择。
圆锥破碎机设计说明书
1 绪论 引言 随着社会的进步，原材料消耗不断增加，导致富矿资源日益枯竭，矿石品位日趋贫化。以我国冶金矿山为例，铁矿石平均品位31%、锰矿石品位22%。绝大多数的原矿需要破碎和选矿处理后才能成为炉料。破磨作业是选矿的龙头，也是能耗、钢耗的大户。因此，节能、降耗是破磨设备研究的主题，“多碎少磨”是节能、降耗的重要措施，其关键问题是降低破碎产品的最终粒度。圆锥破碎机的生产效率高，排料粒度小而均匀，可将矿岩从350mm破碎到10mm以下的不同级别颗粒，可以满足入磨粒度的需要，成为金属矿山选矿厂的主要破碎设备。 破碎机的发展与人类社会的进步和科学技术的水平密切相关。随着科学技术的发展，各学科间相互渗透，各行业间相互交流，广泛使用新结构、新材料、新工艺，目前破碎机正向着大型、高效、可靠、节能、降耗和自动化方向发展。 历史发展 圆锥破碎机诞生于20世纪初叶。弹簧式圆锥破碎机是由美国密尔沃基城西蒙斯（Symons）兄弟二人研制的，故称之为西蒙斯圆锥破碎机。其结构为主轴插入偏心套，用偏心套驱动动锥衬板，从而使矿岩在破碎腔内不断地遭到挤压和弯曲而破碎。破碎效果差，振动大，弹簧易损坏。用大型螺旋套调整排矿口大小，调整困难，过载保护用弹簧组，可靠性差。多年来，虽然不断改进，结果日趋完善，但其工作原理和基本构造变化不大。 20世纪40年代末，美国Allis Chalmers公司首先推出底部单缸液压圆锥破碎机，是在旋回式破碎机基础上发展起来的陡锥破碎机。该机采用液压技术，实现了液压调整排矿口和过载保护，简化了破碎机结构，减轻了重量，提高了使用性能。 20世纪50-60年代，法国Dragon公司的子公司Babbitless公司和日本神户制钢有限公司等推出上部单缸、周边单缸液压圆锥破碎机。 20世纪70-80年代，美国Allis Chalmers公司在底部单缸液压圆锥破碎机的基础上推出高能液压圆锥破碎机；Nordberg公司推出旋盘式圆锥破碎机，适用于中硬物料的破碎，其给料粒度小，偏心距小，破碎力不大。之后，相继又推出超重型短头圆锥破碎
鄂式破碎机技术操作规程通用范本
内部编号：AN-QP-HT753 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 鄂式破碎机技术操作规程通用范本
鄂式破碎机技术操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1．破碎机启动前的准备工作： （1）检查轴承的润滑；肘板与动颚、调整座上肘板垫的接触等情况是否良好，肘板与肘板垫接触处有否足够的润滑脂。 （2）检查所有紧固件是否坚固。 （3）检查飞槽轮配重中心位置是否正确，一般正确位置为机器振动最小时为最佳，习惯上配重中心按5分钟时为准。 （4）检查传动皮带是否安装正确和情况良好，若发现皮带破损应及时更换，当皮带或槽轮上有油污时应用干净抹布及时擦净。 （5）检查防护装置是否良好，若发现防
破碎机安装调试说明书
HLPMG-系列拉破破碎机 安装使用说明书 四川皇龙智能破碎技术股份有限公司 2013年10月
目录 一概述 (2) 二设备的安装 (5) 三调试 (6) 四设备使用注意事项 (9) 五维护与检修 (10) 六齿板的更换与维修 (11) 七易损件明细表 (12) 八故障与排除 (13) 九安全操作规程 (13) 十附件 (14)
一、概述 HLPMG-系列拉破破碎机是我公司发明的新型细破拉破破碎机，具有高效、节能环保、智能等优点。主要适用于抗压强度值≤80MPa，粒度≤300mm的物料，如煤、煤矸石、炉渣、焦碳等的破碎，可以一机直接破碎到10mm以下。它具有破碎能力大，单位能耗小，应用广泛等优点。主要应用于电力，矿山，化工等工业部门，是电厂循环流化床锅炉、炼焦厂、钢铁厂碎煤的最佳选择之一。 工作原理：破碎机由两个电动机经过带传动使一、二级两工作辊相向旋转运动。当物料经由布料装置进入一级两工作齿辊工作区域时，工作辊齿板相互交错啮入物料，对物料进行挤压、劈裂、拉、克服物料质点间内聚力、断裂破碎，使物料由300mm破碎至50mm以下；此时物料进入二级两齿辊工作区域，二级齿板啮入物料对其进一步破碎，使物料粒度由50mm破碎至10mm 以下。破碎机的一二级两个工作辊齿相互交错，充分利用剪、劈、折、拉等对物料组合破碎；同时在破碎过程中迫使物料不断翻滚，寻找其最脆弱的方位进行选择性破碎；齿辊只对大料进行破碎，符合粒度要求的小料直接从辊齿间的间隙通过，不增加过粉量。 HLPMG-系列拉破破碎机主要由主机架、动力副、工作副、润滑系统、退让装置等组成。主机架，作为整个设备的支撑和安装基础,具有整体刚性好,强度高的特点，能保证设备在破碎允许的物料时都能安全可靠。动力副，作为设备动力提供的核心和动力传递的关键，其结构更加合理完善。工作副，作为破碎设备实现破碎功能的关键，其破碎工作件——齿板的设计更加合理可靠，拆换更快捷，更加耐磨损，延长了更换齿板周期和缩短了粒度调节时
颚式破碎机工作业指导标准版本
文件编号：RHD-QB-K6538 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 颚式破碎机工作业指导 标准版本
颚式破碎机工作业指导标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1、开车前做好以下工作： （1）检查颚板与侧板是否固定好，排矿口是否合适，各固定螺丝是否松动。 （2）检查弹簧松紧是否合适，飞轮、传动轮等部件是否正常。 （3）检查各部件润滑点的润滑情况是否良好，传动皮带是否良好，安全防护装置是否良好。 （4）检查破碎机内有无矿石和杂物，如有立即清除。 （5）开车前必须予先发出信号。 2、起动及停车时应做到：
（1）不准带负荷启动，开车后运转正常方可给矿。 （2）起动时如发现有不正常的响声，应立即停车检查处理。 （3）停车前，应先停止给矿，并将皮带上的矿石和机内矿石完全排除后方可停车。 （4）无通知停电时，应迅速拉下开关，并清除机内残存矿石。 （5）清扫好卫生，整理好工具，为重新开车做好必要的准备工作。 3、运转中应做到： （1）给矿均匀，矿石块度必须控制在允许的范围内，避免过负荷；入料口堵塞时，应用铁钩钩出，并注意安全，严禁铁器及其它杂物进入机内。 （2）运转中不准检修机械，检修或检查入料或
出料口时，必须待车停稳后方可进行。 （3）每小时检查一次电机及轴承温度情况，轴承温度不得超过60℃，经常检查各固定螺丝有无松动，做好润滑油的密封工作，严防机油混入矿石中。 （4）经常检查下料漏斗畅通情况，经常检查电流电压波动情况，如发现电器设备或线路有故障应找电工检修不准自己修理。 这里写地址或者组织名称 Write Your Company Address Or Phone Number Here

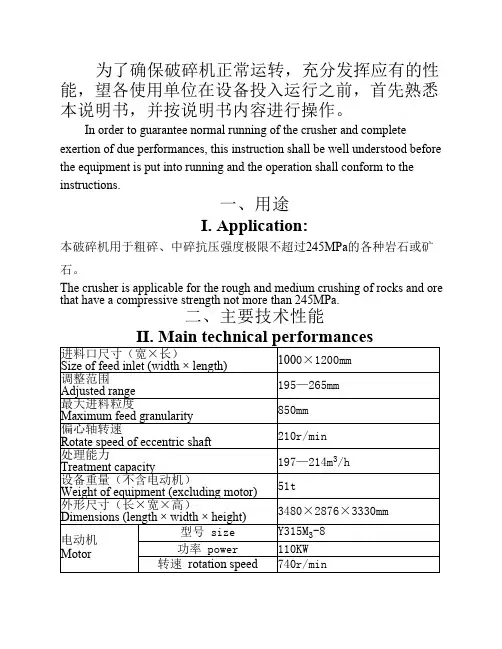

破碎机使用说明书讲解
