文山州建筑设计说明

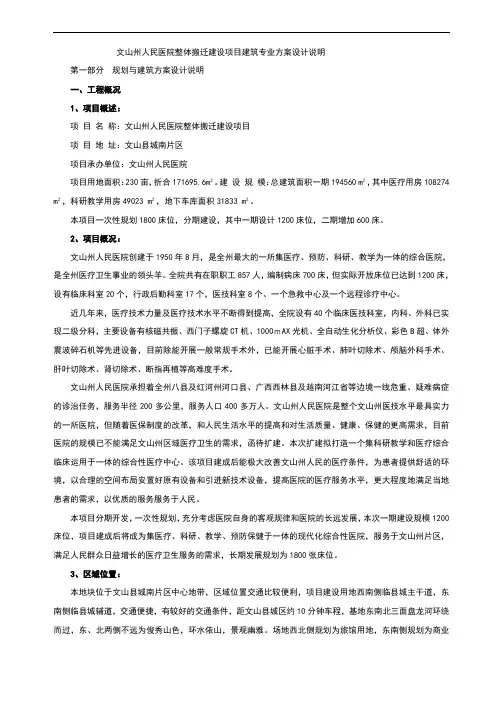

文山州人民医院整体搬迁建设项目建筑专业方案设计说明第一部分规划与建筑方案设计说明
一、工程概况
1、项目概述：
项目名称：文山州人民医院整体搬迁建设项目
项目地址：文山县城南片区
项目承办单位：文山州人民医院
项目用地面积：230亩，折合171695.6m2。建设规模：总建筑面积一期194560 m2，其中医疗用房108274 m2，科研教学用房49023 m2，地下车库面积31833 m2。
本项目一次性规划1800床位，分期建设，其中一期设计1200床位，二期增加600床。
2、项目概况：
文山州人民医院创建于1950年8月，是全州最大的一所集医疗、预防、科研、教学为一体的综合医院，是全州医疗卫生事业的领头羊。全院共有在职职工857人，编制病床700床，但实际开放床位已达到1200床，设有临床科室20个，行政后勤科室17个，医技科室8个、一个急救中心及一个远程诊疗中心。
近几年来，医疗技术力量及医疗技术水平不断得到提高，全院设有40个临床医技科室，内科、外科已实现二级分科，主要设备有核磁共振、西门子螺旋CT机、1000ｍAX光机、全自动生化分析仪、彩色B超、体外震波碎石机等先进设备，目前除能开展一般常规手术外，已能开展心脏手术、肺叶切除术、颅脑外科手术、肝叶切除术、肾切除术、断指再植等高难度手术。
文山州人民医院承担着全州八县及红河州河口县、广西西林县及越南河江省等边境一线危重、疑难病症的诊治任务，服务半径200多公里，服务人口400多万人。文山州人民医院是整个文山州医技水平最具实力的一所医院，但随着医保制度的改革，和人民生活水平的提高和对生活质量、健康、保健的更高需求，目前医院的规模已不能满足文山州区域医疗卫生的需求，函待扩建。本次扩建拟打造一个集科研教学和医疗综合临床运用于一体的综合性医疗中心。该项目建成后能极大改善文山州人民的医疗条件，为患者提供舒适的环境，以合理的空间布局安置好原有设备和引进新技术设备，提高医院的医疗服务水平，更大程度地满足当地患者的需求，以优质的服务服务于人民。
本项目分期开发，一次性规划，充分考虑医院自身的客观规律和医院的长远发展，本次一期建设规模1200床位，项目建成后将成为集医疗、科研、教学、预防保健于一体的现代化综合性医院，服务于文山州片区，满足人民群众日益增长的医疗卫生服务的需求，长期发展规划为1800张床位。
3、区域位置：
本地块位于文山县城南片区中心地带，区域位置交通比较便利，项目建设用地西南侧临县城主干道，东南侧临县城辅道，交通便捷，有较好的交通条件，距文山县城区约10分钟车程，基地东南北三面盘龙河环绕而过，东、北两侧不远为俊秀山色，环水依山，景观幽雅。场地西北侧规划为旅馆用地，东南侧规划为商业用地，西北侧规划为居住用地，西南侧规划为服务业、图书展览馆用地，沿盘龙河畔为公共绿化用地。本地块地理位置优越、交通条件发达、土地资源丰富、基础能源充足、自然环境优美。是一块不可多得的医疗用地。
4、基地现状与地形：
基地周边资源条件满足规划条件及发展需要。基地中环境大部分仍保持自然生态，现有场地上是农民种植的水稻田，基地三面盘龙河盘绕而过，东北两侧为山地地形，景观资源比较优异。
用地地形基本属于平地，西北角局部高起约5~9米，其余地方高差非常小。区域规划道路标高整体略高于基地约3~4米。
5、地质条件：
项目场地内构造简单，无断层通过，场地所处区域，西边发育有主干文麻断裂，距本场地约2公里，为活动性断裂，近期活动较为明显，对本场地影响较小；东边发育有石洞断裂，距本场地约2公里，该断裂不具活动性。场地所处区域为自身地震活动相对较弱地区，属较稳地区。
项目所在地的抗震设防烈度为6度，设计地震分组为第二组，设计基本地震加速度为0.5g。
6、基础设施：
项目建设区地处县城南片区，所在区域的供水、排水、电力、电信、环卫等各项市政配套基础设施随城市的规划建设正在逐步完善。内部有足够的施工场地，可以组织封闭施工。一些建筑材料可就地取材或购买，主要建筑原材料供货市场齐全，工程建设得以保障。项目前期工作完成后，即可进入施工建设。
二、设计依据
1．文山州人民医院整体搬迁建设项目及实施性方案设计及初步设计招标文件中的设计条件与技术要求。
2．文山州人民医院整体搬迁建设项目项目建议书。
3．文山州人民医院提供的红线图和地形图。
4．国家及云南省、文山州地方颁布的各种有关规范
5．云南省城市规划管理条例
6．云南省文山壮族苗族自治州城乡规划建设管理条例。
7．《文山县城南片区控制性详细规划》
8、《综合医院建筑设计规范》（征求意见稿2004.6.18）
9、《综合医院建设标准》（征求意见稿）
10、《工程建设标准强制性条文房屋建筑部分》；
11、《高层民用建筑设计防火规范》（GB50045-95-2005年版）；
12、《建筑设计防火规范》（GB50016-2006年版）；
13、《汽车库建筑设计规范》（JGJ100-98）；
14、《汽车库、停车库、停车场设计防火规范》（GB50067-97）；
15、国家及省市有关环保、卫生、消防、防疫、交通、市政、绿化等部门的法规及规范。
三、规划原则
1、规划设计体现出科学性，实用性，前瞻性相结合的原则，体现人性化，特色化，现代化，开放化，生态化，景观化理念。
2、撷取现场环境的精神达到建筑与地形共生的设计理念。维护现有的地形和自然环境，河川和水面等生态体系，因地制宜，特色加以活用而形成景观节点。充分发掘医院内部有限资源，整合医院内部秩序，提供完善的整体解决方案；以富有特色的环境景观，创造优美的就诊和疗养环境。建筑与环境互为背景，人与自然相互交融、和谐的医疗环境空间。
3、强调建筑模块式划分与功能的完善，有利于日后医院发展的灵活性和可持续性；创造合理的分期建设规划。
4、力求建构一个让使用者很快的感受并深刻体验的建筑空间。藉贯推广室内空间和户外环境相互辉映的经验，创造愉快步行与自然景观结合的院区特色。有机地融合在城市建设空间内部，赋予城市触手可及的自然。
5、明确院区的功能划分，探寻医务作业流程的最优化，以达到最佳的人性化设计。
6、重视对结构要求和环境影响的协调性。合理利用建筑朝向、通风、采光、建筑材料、废物的利用及当地地理气候和基地小气候的分析，以达到最佳的生态节能设计。
7、提高院区的绿化率。
8、有效组织道路交通，按综合医院的流程要求合理划分人、车及洁、污流线。
9、利用最现代化的科技来发展对既往文化的延续，并用现代的表现法来解决改变生活形态的趋势。
10、以人为本，充分考虑医院的使用主体——患者的行为方式，在设施的设置、交通的组织、空间的营造上应充分体现对患者的关爱，创造一个良好、优美、便利的就诊环境。
四、规划目标
1、文山州人民医院整体搬迁建成后编制床位为1200床，为文山州人民群众提供多层次的诊疗需求，极大地改善了城市医疗服务水平和就医环境。在改善医疗环境的同时也改善文山县城的规划发展，配合文山县城的形象建设。远期规划目标为1800床，含干疗康复中心。项目建成后将成为文山县城南片区的一个地标性标志，服务于文山州片区，完善区域功能配置，满足人民群众日益增长的医疗卫生服务的需求。
2、建成集医疗、教学、科研为一体、兼有保健、康复功能，科室设置和功能分区合理，医技诊疗资源共享的现代化综合医院。明确功能分区，细化医疗流程，理顺各部门之间的关系安排院区的各个出入口之间的位置，合理规划院区内的交通流线。做到布局紧凑、空间适宜为病人提供高效舒适的就医环境。
2、医院建设采用整体规划设计，考虑后期发展可能性。
3、国际化的医疗建筑设施.
在特定的基础上提出最佳的现代化医院的设计标准，采用先进的医疗设备、建筑系统和信息管理技术，强调医院内部的高效率运转的医疗服务模式。
4、创造简洁、清晰的交通体系
营造一条医院街将急诊、门诊、医技、住院串联在一起，功能分区明确，流线简捷，导向性清晰。明确区分公共空间、医务空间、病患空间。为医院的高效运转提供了必要的条件。
5、可持续性发展的模块化式规划
为适应医院未来发展的灵活性、满足医院对未来发展的需求，同时也为了满足医院的功能分区明确、功能更加完善，本设计采用由内而外的模块化式建筑布局，布置三个模块，门诊模块、医技模块、住院模块，三者之间为开敞的庭院。使未来建成的文山州人民医院具有更大的灵活性、扩展性和导向性。
6、以人为本的设计原则
在建筑的总体布局和建筑细部处理上，本设计在各种空间处理上充分体现了热爱生命、尊重生命、以病人为中心，同时也兼顾医护人员的设计原则。在每个候诊空间均设计了采光的候诊廊，并配以一定的病人休息空间，内部空间以院落式空间为主，尺度宜人，为病人带来家的温馨的感受：同时每个医疗单元也单独设计了医护人员区域，体现了建筑设计对病人、医护人员的同等关怀。
7、创造良好的医疗环境和生态环境质量，将本院区设计成为新世纪的精品，城市中的地标。
8、与基地现状的共生
充分利用基地本身赋予的有利条件及景观要素，充分利用基地地形，依水而造，纳景入内，将基地各种不利因素转化为有利因素，使整体生活空间具有鲜明个性与可靠的质量。创造独特的“优雅”环境。
五、规划理念
美妙绝伦的建筑不能用语言表述，自由的想象没有限制。
“大音希声，大象无形”是一种艺术和美的最高境界。它揭示出，最完美的艺术作品都必须进入道的境界，进入自然朴素而没有任何人为痕迹的本真境界。“大象无形”的主导思想是“顺应自然，倡导自然”。在这种设计思想指引下，建筑依山就势，依水而建，整体形态就盘龙河之自然曲线，自由而流畅。
设计延续基地自然土地纹理，建立符合基地自然特征的“自然－建筑－自然”的圈层式结构。在主要城市建设空间内部建立以绿化庭院为主体的自然生态核心。建筑环河而建，纳景入内，成为城市内部一扇打开的“视觉观景窗”。
六、设计特色
1、规划结构———生长+复合+秩序，持续发展规划
本次规划的出发点是充分尊重城市规划，尊重城市的肌理，从整体出发，兼顾医院未来的发展而进行。建筑整体规划，多处预留发展余地，可自由生长、扩展。充分考虑后期发展的可能性，使建筑资源、人力资源、设备资源、环境资源得到最合理的利用。避免用地能源和空间的浪费。
2、功能分区———多元价值+动态平衡
合理的功能分区是医院设计的立足点，根据对项目用地的现状分析，按照医患活动区域相对区分，内外有别，模块化灵活可变，减少交叉感染的思路，提出了“整体规划，灵活设计”的设计理念。
3、总体布局——聚合+发散
本设计将整个用地分为综合医疗区，干疗康复区，后勤辅助区、行政办公区，院内生活区，科研教学区，并适当预留发展用地。各功能区合理布局，相互独立但交通便利。
设计延续基地自然土地纹理，建立符合基地自然特征的“自然－建筑－自然”的圈层式结构。在主要城市建设空间内部建立以绿化庭院为主体的自然生态核心。
沿主入口进入场地，依次为轴线明确流线便捷的门诊——医技——住院楼。
建筑整体形态以此模块为母体，生长发展，就盘龙河之自然曲线，自由而流畅。依次展开，南侧二期住院楼、二期医疗中心，干疗康复楼为紧凑合理的医疗服务区域。北侧为相对独立的科研教学区域。
其中二期住院楼在一期用于后勤教学楼，二期医疗中心在一期用于科研楼。
二期建设完后完成功能置换，形成两个独立的功能区域。规划预留空地，门诊和医技可根据需要进行加建。
4、绿化系统———生态+平衡
带状的景观步道将各个庭院相连，形成贯穿整个空间范围的绿化系统的链接，真正将“花园绿化”实现在医院内部环境中。大象无形，通过自然的景观，达到一种生生不息的循环的生态平衡。
5、道路结构———规则+自由
道路平面布线最大限度的利用地形，环河而行，以平曲线为线型特色，反复使用同向曲线与反向曲线。使区内道路通而不畅，曲而不折，让患者在院区中享受休闲、观景的乐趣。
道路竖向设计是结合院区场地竖向规划；满足排水、防洪要求；道路竖向设计与城市道路顺接，略高于城市道路，场地内缓坡与原始地形高差找平，避免大填大挖,以体现基地地形的特点，创造出层次分明、交通便利、人车分流的院区环境。
6、竖向规划———充分利用地形
基地文脉与规划结构的共生。
竖向规划的原则是充分利用自然地形、地貌，最大限度保护自然生态环境，防止水土流失。
基地地形大致平坦，区域规划道路标高整体略高于基地约3~4米。本项目因地制宜，无需开挖，利用地形在医疗功能区设计半开敞的地下室，局部开设天窗和侧面高差，自然通风采光，有效节约地下室建设成本。
7、新城市主义———高尚院区环境与成熟城市生活完美结合的新城市主义
建筑形态向城市敞开，成为城市共享空间的一部分，同时又是整个院区空间的序幕，成为城市共享空间与院区的有效过渡。
8、分期开发———一次性规划，分期开发
本项目分期开发，一次性规划，充分考虑医院自身的客观规律和医院的长远发展，一期建设规模1200床位，长期发展规划为1800张床位。
本项目分两期开发，一期开发区域为南侧临规划路部分，科研教学等功能暂放置在北侧区域，相对独立。二期对其进行功能置换，主医疗区域保持不变，留出空地，医技根据需要进行加建，门诊留出空间可加一层扩建；后勤教学楼按照二期住院楼进行设计，科研楼二期可置换为专科医疗中心。等二期建设完成后，可以形成2个完全独立的功能区，南侧为紧凑合理的医疗功能区，北侧为完全独立的科研教学区，满足医疗卫生不断发展的需求。
9、以人为本———体现对患者如家庭生活的关怀，树立“以人为本”的服务观念。
住院楼位于基地北侧，面南而建，在充分采光的同时，又能俯瞰整个盘龙河畔风光和内庭院景色，住院楼5层局部架空，与医技门诊屋顶绿化平台相结合。病房电梯方便患者直接进入花园。住院楼在入口大堂设置餐饮小食鲜花等商业服务类项目，为每个患者提供具有优美环境和温馨气氛的家园社区，体贴舒心的家庭式服务。设计追求与“空气阳光”的充分接触，追求休闲空间的自然与开放。
通过规划及单体设计园林的细致处理，努力尝试为患者尤其是为住院患者提供方便的通行系统及舒适安全的休闲空间。
七、交通系统
本设计的交通规划以河流脉络为主体，道路顺接城市道路和周边地形，形成二级道路，人行，车行，洁污完全分离，几乎没有土方开挖。道路刻意追求曲线型，以利于景观和降低车速；停车位在道路外侧解决，内部庭院平常没有车辆进入，从而实现人车分流，道路设计贯彻如下原则：满足消防要求，满足驾车人士及必要运输的通达及停车的需求。
1、出入口
1）出入口与基地的组织框架和结构体系相呼应。后勤货运与病人、探视家属人车分离，同时病人人流又分为门诊、急诊、急救人流口。将庞大的人流按性质人为分流，以达到对场地的最大利用，同时又可最大限度的缩短各类需求的人群的就诊与工作的路线。为医院以后的发展提供了必要的条件。医护、病人、探视家属人流分开，可极大提高医院运行的效率，为病患及家属提供更大的交通便利与分区导向。
2）在东南侧规划路设置院区主入口和形象入口。沿西南侧规划路开设急救出入口，西北侧规划路设置住院探视入口，解决住院探视人流及物流，用地东南侧设置辅助车行出入口，下风口的后期规划路的污物出口。
2、流线设计
方案设计中充分考虑院内复杂的流线，使其互不干扰。本着医患分流，洁污分流，人车分流的原则布置以下流线：
机动车流，步行流，两种流线分离，互不交叉。
门诊流线：面向主入口，设置一条中轴对称的通畅的医疗街，各个科室的候诊空间面向医疗街展开。通过明晰的标识系统，使得就诊流线最
简单化。
急诊，急救流线：急诊病人和急救车辆设独立出入口，病人通道和医护通道分离。
住院流：住院在基地西北侧设置单独出入口，方便人流进入住院楼，经门、急诊检查过的患者也可以医疗街方便到达住院楼，医技与住院垂直分区，方便住院人流快捷的到达各个检查就诊区域。
探视流线：西北侧规划路设置探视出入口，探视人流可由此进入住院楼，不与患者人流交叉。
行政办公和科研教学流线：行政办公和科研教学独立，流线独立，二期功能置换后更可以单独分区，自成中心。
供给流线：经辅助出入口，直接达到后勤楼。
污物流线：下层车库直接出入口，洁污流线分离，不同标高，互不交叉。
消防流线：环形消防流线，车道通畅高效。
消防登高面：满足国家相关的规范要求。
3、车行系统
道路的设置尽量减少人车穿行及其对室外公共休闲的打断和干扰。道路顺应地地形，与院区各个功能块间取得了良好的连接。区内道路分二级，外部车行道：包括机动车出入口环形通路，路宽9米，入口处扩大为10米林荫道；内部道路：主要满足人行与消防需要，平常只有急救车才进入。
消防通路利用基地内环形路结合解决，消防道采用了环路及设置尽端回车场相结合的布置方式来满足消防道路要求。各个功能块内部则层层设消防栓来满足消防要求。
4、步行系统
步行系统自然地融入于绿化系统之中，以绿谷庭院为主体的步道结合公共绿化行人系统和医院出入口，形成丰富多变的步行系统。
5、停车
在该设计中的停车场安排采取两种模式，除临时停车外，还增设半地下阳光停车库。
在门诊、急诊、住院探视、后勤、办公、科研、干疗康复前入口处，做部分临时停车位，满足紧急办事车位需求。车位设置在道路外侧，不内庭院不进入车辆，以便人车分流。停车以地下室车库为主，车库充分利用地形高差，除了人防车库外，其余均为有单面采光开敞和局部绿化天井采光的半地下室。合理利用地形，减少土方回填量，同时因为原始地形刚好低于市政规划道路4~5米的现状，地下室临规划道路而建，几乎不需要开挖，节约地下室开发成本，和平常的运营成本。一期地下室需满足设备及部分医疗功能外包括800车位的地下停车，二期住院楼部分根据需要可加建设备用房或地下功能用房形成延续。
一期总规划车位：1196辆。
八、景观与绿化系统
在环境设计中：由西南侧门诊入口开始，架空绿化平台贯穿了整体建筑，门急诊及医技顶部的活动休闲平台、住院部的空中平台共同形成了院区的立体花园；中间延续的庭院绿化形成了景观重点。每个花园都蕴含了不同的主题：治疗、康复、沉思以及生长。整个庭院的延续顺应旁边盘龙河的态势，遥遥呼应，引景入内，自然形成一个整体。
医院的步道是一条循环贯穿整个园区的景观道，其间设置各种清晰的方位指示。交错的景观步道，多样组合的植被广场，充满灵动和生机。
广场、院落、平台、连廊等多层次公共空间体系的建立，创造交流、讨论、康复、放松等调节场所，柔和医疗建筑冰冷严肃的表情。
宽阔悠闲的屋顶平台错层花园，结合医院街形成环形休闲休息步道，方便就医流程的同时，又使得病人在等候的时间不感觉疲劳疲惫。建筑设计充分考虑云南地区优异的气候条件，建筑开敞式设计，形成多个观景平台，和与步道相接延续的庭院绿化相结合。各层绿化之间通过步道沿中央景观绿化自由多变，使患者和住院者忘却就医的烦恼，充分享受到院区优美的自然景观，产生愉悦的心情，对康复疗养都有很好的促进作用。患者既可享受生态景观的优美自然环境，又能享受医疗的服务设施和温馨的氛围，是本方案追求的设计方向。
本方案的景观与绿化系统分为三个层次：
第一层为沿四周道路各区入口处前广场，与盘龙河畔沿河绿化公园相结合，纳入设计，开敞的广场，配以点状乔木绿化，使患者在刚刚进入院区后有一个整洁舒适的感觉，初步放松患者心情，舒缓就医前的紧张心情，使进入门诊病房区后能够更好的和医生交流。
第二层为院内侧顺河体脉络和建筑形态自然形成的各个连续的庭园，自然生态与人为设计相结合，形成多个活动空间。
第三层为建筑错层形成的错层绿化平台式的医院街和建筑屋顶绿化。医院街设置绿化盆景与多处休息休闲区域，人们在医院街内既方便进入各个医疗单元，又方便就医等待的闲暇休息放松。通透的医疗街可以看到下部的绿化庭院，远眺盘龙河与远处山色，入目皆是美好景色。
九、建筑设计理念
1、平面创新设计
1）本方案力求创造一个统一的整体，用建筑的语言强调和区分门诊、医技、住院、后勤、公共交通等医院模块的功能。在平面设计中引入“医疗街”的概念，沿南北向设医疗主街，联系门诊楼，医技和住院楼。沿街展开门诊单元与医技单元，在适当位置设置连廊及通道，联系综合住院楼及行政办公与后勤。
2）建筑平面以实用为原则，主题区域采用最简单最经济的设计方式，保证主要医疗区域的经济性、可实施性。其他区域平面采用直线曲线相结合的手法，顺应整个地形，同时也能满足功能的需要。
开阔的公共空间增强了建筑的自然通风和自然光线的渗透。整个建筑群中处处点缀着庭院，令整个建筑群成为一个绿色的容器。
3）平面布局以标准医疗模块方式为基调，半开放医疗街串起所有功能模块，与周边葱郁的景致交相呼应，完美融合。门诊模块采用前面为患者候诊大厅，中间为诊疗单元，后面为医生休息办公，会诊教学区，医患各设通道，实现医患分流。当科室不是很大，一个单元中间可以加设玻璃隔断，分成两个不同的门诊科室。具有很强的可调试性。并且门诊群可以根据需要增加新模块。
4）住院楼采用板式护理单元错开。中间设共用交通核及部分共用医疗空间，板式病房能为患者与医护人员争取到好朝向与采光要求，患者与医护电梯分组分厅，实现医患分流。洁物与污物电梯分设，做到洁污分流。
5）公共空间（医院街）、病患空间（门诊、医技单元）、医护空间（门诊、医技单元端部）分区明确。病患、医护通道相互独立，既关怀了病患，同时也保护了医护人员，体现了医院设计的以人为本的设计理念。
6）地下一层设置污物装卸平台和污物交通核、垃圾临时存放间。配以专用的污物通道与东侧地下出口相连。洁物及药品设置在一层，由西侧地下出入口进入，与住院洁梯及门诊医技有直接便捷的联系。
2、各层平面功能
1）地下一层由放疗中心、药库、洗衣房、后勤库房、设备用房、汽车停车库组成。
放疗中心包括X光定位、CT定位、直线加速器等医技及诊断室，采用医务人员工作区与病人活动区分开布局。设计考虑为放射医师安排内部工作区域，需要做放疗检查的病人通过病人通道进入检查用房，与医务人员工作区完全分开，改变传统医院病人与医务人员使用同一通道的布局形式，避免了传统布局存在的相互干扰的弊病，这样病人有了良好的候诊环境，也改善了放射医师的工作环境。
2）一层平面门诊部分由门诊大厅、门诊药房、儿科及挂号收费等组成。靠近急诊出入口设置单独出入口设置感染科门诊。设置单独出入口与其他人流分开。
儿科的诊室设计，利用开敞庭院，作为儿童活动场地，同时使各个房间都有直接通风采光。儿科设置单独出入口，方便就医。
急诊科的设计中我们引入较先进，也是新规范所要求的管理模式，将急诊分为红区与黄区，即急诊和急救分开，每区有独立入口，有直达的绿色通道与中心手术部区紧密联系。
一层医技部分一层包括影像中心、核医学和高压氧治疗中心，采用医务人员与病人人流分开设计的模式。高压氧治疗中心设置单独出入口，并与医疗街相接。
一层住院部分包括住院大堂、出入院办理、住院药房、配液中心、商业用房和消防控制中心，满足出入院和探视人流的服务及需求。
3）二层门诊部分由人流比较集中的外科和妇产科组成，门诊采用标准诊间设计、采用二次等候设计，独立的内外等候空间，结合内庭阳光等候区的设置，保证就医品质，提高病人候诊舒适性。诊间医病分区，设医护人员相通走道，增加相互支持的便利性，提高医疗效率。诊间均考虑自然通风采光，提供医护人员良好的工作环境。
二层急诊区有急诊留观，EICU和与门诊合用的输液大厅，集中管理。
输液大厅与急诊区结合，集中设置在靠近西南规划路的一二层模块内，作为夜间就诊与夜间输液的人流活动区域，可以和其他区域相对独立。这样可以有效节约夜间运作的成本与人力。
二层医技区由使用比较频繁的中心检验、功能检查、超声中心组成。所有科室均有独立等候空间，有效避免冗长与拥挤的等待。
4）三层门诊区包括口腔科、耳鼻喉科与内科。医技区包括中心供应、门诊手术、内镜中心、DSA和血透。
中心供应室的布置严格遵循洁污分区分流的原侧，污染物品接收与清洁物品发放，分设不同出入口，污染物品接收后经分类清洗、打包、送入高压蒸气、消毒、取出验存直至发放。整个过程均为单向流程，不回流交叉。中心供应室采用机械排风系统。以保证室内良好的工作环境。
内镜部分根据使用用途与需求分为外科内镜与消化内镜，外科内镜包括宫腔镜、膀胱镜等；内科内镜包括肠镜、胃镜、纤支镜等。
5）四层门诊区皮肤、整形烧伤、眼科、及中医科、康复、理疗组成。其中中医、康复、理疗相对比较健康的门诊人群，单独分区，相对独立。
四层医技部分由麻醉手术部，手术辅助区，输血科，病理科，中心ICU组成。
手术部采用清洁供应区的概念布置，做到洁污分流，分区明确，采用洁净与清洁通道梳状分开的多通道式布局方式。分设清洁与污物专用梯，并同设在地下一层的中心供应相联系。物流采用单向流程，做到洁污分流。手术部内设十七间手术室，其中二间按百级垂直层流生物净化要求设计，十二间洁净等级为万级，另外设两间有菌手术室，洁净等级为十万级一间感染手术室，手术室面积造中，充分考虑各种必须装备的设备位置，同时也考虑一些可选用的先进装备的布置，固定设施的设置均便于控制方便使用。无障碍操作，确保安全为原则。现代化手术室内设备日新月异，因此在设计中充分考虑了今后发展的可能。
ICU由手术ICU（32床）及临终关怀ICU组成。临终关怀ICU设专用探视通道，实现人性化管理。
6）五层为屋顶花园层，根据需要局部设置手术配套的净化机房。门诊4层结构设计时预留条件，以后可以根据需要加建到五层，满足医疗事业的发展要求。
五层住院大楼设置手术净化机房，与信息中心，局部架空，做绿化平台，与门诊医技屋顶花园相连，作为住院区的内部活动花园。
7）六层为产房与产休病房。产房有专用洁净区，与清洁通道分开；医生设置专用医护区。产休与产房放在同一层，联系紧密。
8）七层为儿科病房和NICU。
7）八层到十九层为病房楼护理单元。每层为二个护理单元，每单元为40床，有独立的护士站。每层二个护理单元各自设置探视用卫生间，各一部专用污梯，共用四部病床电梯，四部客梯，一部手术梯，二部医护专用梯。病房以两人间为主，为后期发展提供可能性，病房设置在南面看盘龙河方向。既为病房争取了更大的采光面又不影响护士的巡视。大部分病房朝南。
3、建筑材料及立面。
1）造型设计顺应曲线体量，以简洁造型，突出群体建筑错落，多层次的整体景象，并在强调整体性的前提下，充分表现个性。动感流畅，充满生命力的造型是本次设计的亮点。所有建筑体量围绕庭院伸展凝固，动态统一，具有生命的张力。
注重空间的阳光感、流动感、体量感。在细部处理上充分体现材质的轻重、粗细、虚实的对比。主楼体形舒展，配合着强烈规整的肌理，产生纯净、素雅的整体效果。各单体立面肌理均匀、连续、尺度、韵律相近，有强烈整体感，同时各有特色。表皮肌理虚实变化赋予建筑独特表情，既延续城市界面，又成为视觉的焦点，加上光影的微妙变化，使之从周围众多的建筑中脱颖而出，体现卓尔不凡的气质，以非常简洁的手法，创造出富有变化的层次，体现了大道至简的设计理念。
2）在主楼立面设计了规整的遮阳板，遮阳板挑出宽度随着梭型立面向两端逐渐变小，加强主楼舒展的感觉。
3）外墙：无色透明LOW-E玻璃窗、花岗岩板、局部复合铝板饰面。
4）裙房及大堂柱饰面：花岗岩板、局部复合铝板饰面。
5）楼地面：
6）公共空间：花岗岩饰面；医疗用房：PVC医用地板；
楼梯、卫生间、厨房、食堂：防滑耐磨地砖饰面
7）窗：塑钢窗框；功能用房门：复合铝板饰面的夹板木门或木框玻璃门；楼梯：乙级防火门
8）内墙
公共空间：大理石饰面；有水房间：贴艺术瓷砖；其它：乳胶漆
9）天花：公共空间为铝合金扣板天花；其它为硅钙板。
第二部分、无障碍设计
本方案按《城市道路和建筑物无障碍设计规范》进行无障碍设计，在入口、通道、电梯、卫生间等公共部分严格按规范设计，满足使用要求。
1、设计依据
1）《民用建筑设计通则》（GB 50352-2005）
2）《城市道路和建筑物无障碍设计规范》（JGJ 50-2001）
3）《全国民用建筑工程建筑设计技术措施规划建筑景观》（2009）
4）其他国家及地方现行规范及标准。
2、无障碍设计
1）无障碍停车位：根据使用的实际需要，我们在靠近入口处设置一些无障碍停车位。同时还把人行道引入到车位旁，让乘轮椅行动者能够便捷安全地使用和寻找到通向入口的通道，并在通道上设置导盲块。
2）建筑出入口：各建筑主入口皆设有缓坡坡道连接室内外高差，让行动不便者进出更为便捷。注重造型设计，使其具有很强标识性，同时悬
挑出来的雨篷也便于残疾人使用。
3）门：我们采用了残疾人方便开启的平开门、自动门和推拉门，而避免使用旋转门和弹簧门。门洞净宽1.2米，便于轮椅的通行。
4）楼梯和电梯：门诊大厅及住院大厅都设有无障碍电梯，方便残障人直接进入各层科室。楼梯和电梯等垂直交通纽带靠近大厅中央设置。使行动不便或视觉缺陷者方便到达并使用。楼梯设有导盲砖，电梯的选层按钮在0.9~1.1米高度。
5）为了方便残疾人使用，我们尽量做到各栋楼层标高一致，使得相互之间的联系更为便捷，即使局部不可避免的产生的高差，我们也设计在1/12以内，方便轮椅使用者安全舒适的通过。
6）走道与扶手：医疗街净宽4米，病人诊疗走道2.7米，病房走道3米，满足通行要求。走道选用耐磨、防滑的材料。楼梯及台阶两侧设置0.85米高的扶手。局部设置0.65米和0.85米的双层副手。并在扶手的末端做安全处理。
7）卫生间：公共区域每组卫生间均设置单独残疾人卫生间，残疾人卫生间内设置0.45米高的座便器，并设置水平抓竿和垂直抓竿。且使用平开门，门扇向外开启，并设有观察窗口。洗手盆两侧和前缘设置安全抓竿。并预留直径1.5米的轮椅回转空间。
8）病房：在标准病房层各楼设有无障碍专用病房，方便残疾人安全舒适的使用。
9）学术报告厅：设置残疾人专用席位，方便残疾人使用。
10）其他：在一些关键部位我们还设置了导盲标志牌，并设置了一些色彩鲜明的导盲色块，给色盲和视力缺陷者带来方便。还有其他更多的细节设计。
第三部分建筑消防设计
一）设计依据
1、《建筑设计防火规范》（GB500162006）
2、《高层民用建筑设计防火规范》（GB5004595-2005版）
3、《汽车库、修车库、停车场设计防火规范》（GB5006797）
4、《综合医院建筑设计规范》（征求意见稿2004.6.18）
5、《综合医院建设标准》（2010征求意见稿）
6、《自动喷水灭火系统设计规范》
7、《水喷雾灭火系统设计规范》
8、《火灾自动报警系统设计规范》
9、其他国家及地方现行的规范及标准。
二）总图设计：
1、环形消防车道：建筑物周围设置环形消防车道，规划的门诊和医技楼中，门诊与办公楼中，设置穿过式紧急消防通道。消防车道环高层建筑周边，并保证至少2个长边通过。
1、高层消防登高面：高层至少有一个长边作为消防登高面，同时满足规范大于1/4周长的消防要求。高层登高面车道大于6米，路边距离建筑大于6米。
3、消防控制中心设在高层住院楼的一层，利用地势高差设有直通室外的出入口。
三）建筑设计
1、建筑分类和耐火等级
住院楼为一类高层综合楼，耐火等级一级。
门诊医技楼为多层公共建筑，耐火等级一级。
2、防火分区
1）、裙房区
裙房区包括门诊急诊急救、医技等部分。该区建筑均为四层，根据消防规范规定合理划分防火分区，和组织安全疏散系统，并通过防火卷帘解决门诊大厅与使用房间的分隔问题。
2）、高层区
高层区包括各科室护理单元和办公培训，最大高度为78米，。高层住院楼标准层每个护理单元划分成一个防火分区，单层为2个防火分区。其他高层建筑为单层一个防火分区。
3）、地下室
地下室按功能分区和规范规定合理布置，其设备用房、放疗中心、后勤辅助、住院药房等用房按1000平方米一个防火分区设计；汽车库按设自动喷水灭火系统设计，4000平方米一个防火分区设计，其人员疏散组织和车辆进出等均符合规范规定要求。
3、安全疏散
疏散楼梯满足规范安全距离要求，所有疏散走道与安全出口门宽均满足规范要求。
地下车库有一个7米的双车道和三个5米的单车道，满足地下车库的疏散要求。
4、消防电梯
本工程高层住院楼单层面积3000左右，根据规范要求设置2个消防电梯兼污梯，与楼梯合用前室，大于10平米。分开布置，满足规范要求。
第四部分、人防建筑设计说明
本项目人防设计将根据当地民防管理部门要求及相关规范设计，在医疗区地下室全埋部分考虑设置人防区，于建筑方案深化设计时提出设计方案。
第五部分、主要技术经济指标
室内装饰设计说明范本
装饰工程设计施工说明 一、设计依据 1.本工程的建设主管单位对本工程装饰装修方案设计的设计要求; 2.本工程建筑设计施工图,包括建筑、结构、水、电、暖能等专业 的施工图; 3.与本装饰装修工程相关的建筑设计规范; 5.装饰装修工程设计应执行的主要规范、标准: (1)《建筑内部装修设计防火规范》(GB50222-95) (2)《建筑设计防火规范》(GBJ16-87) (3)《民用建筑隔声设计规范》(GBJ118-88) (4)《建筑照明设计标准》(GB50034-2004) (5)《民用建筑工程室内环境污染控制规范》(GB50325-2001) (6)《公共建筑节能设计标准》(GB50189-2005) (7)《建筑装饰装修工程质量验收规范》(GB50210-2001) (8)《建筑内部装修防火施工及验收规范》(GB50354-2005) (9)相关行业与地方的相关规定。 二、工程概述及设计内容 1、项目名称:办公室改造 2、建筑面积: 320㎡ 3、设计范围:地面工程、墙体工程、顶面工程、配电系统 三、装饰施工说明 本设计图标尺寸以毫米(MM)为单位,标高以(M)为单位。
第一部分地面工程 1.木地板地面:找平+地板结合层+木地板+面层清洁处理 2.防滑地砖地面:找平+1:3水泥砂浆+防滑地砖+面层清理 3.卫生间原地面作防水处理。 第二部分墙面及抹灰 1.办公室墙:局部铲除原墙面破损、开裂等影响施工部位,并挂网, 石膏找平,腻子找平,打底,刷立邦环保乳胶漆二遍。 第三部分新建墙体 1.石膏板墙:95系列轻钢龙骨9MM石膏板到走廊顶。并在自攻钉上涂抹防锈漆,批刮腻子,刷立邦环保乳胶漆二遍。 2.卫生间砖墙:轻体砖墙,加砌块墙涉及无装修做法时,一律打底,刷面,刷立邦防水乳胶漆二遍。 第四部分天棚工程 1、石膏板天棚:轻钢龙骨12MM石膏板。留出检修口与喷淋头口。 并在自攻钉上涂抹防锈漆,批刮腻子,刷立邦环保乳胶漆。 第五部分其它木装修 1.木门做法:原有木门拆下并加工出离地高度,为铺木地板做准 备。 第六部分防火要求 本工程为一类建筑,按一级耐火等级进行设计,在遵照原建筑设计的各项防火措施的前提下并遵照GB50222-95规范[建筑内部装修消防]的精神进行实施所用主要材料耐火等级要求如下。
建筑设计总说明word版本
建筑设计总说明 一、工程概况： 本工程为四层框架结构公寓楼，共有建筑面积2431.04平方米，建筑高度为14.85米，层高均为3.60米，抗震设防烈度为6度，冻土深度为0.82米，设计使用年限为50年，屋面防水等级为二级，耐火等级为二级，室内环境污染控制类为一类。宿舍类别为三类。 二、工程设计依据的技术准则： 1.按建设单位提供的设计委托书及我方提供并经建设单位认可签定的各层功能平面配置图。 2.《建筑制图标准》（GB/T50104-2010） 3.《建筑设计防火规范》（GB50016-2006) 4.《民用建筑设计通则》（GB50352-2005) 5.《砌体结构设计规范》（GB50003-2011) 6.《工程建设标准强制性条文房屋建筑部分》（2009年版） 7.《无障碍设计规范》（GB50763-2012） 8.《建筑抗震设计规范》 (GB50011-2010） 9.《湿陷性黄土地区建筑规范》（GB50025-2004) 10.《宿舍建筑设计规范》（JGJ36-2005) 11.《屋面工程技术规范》（GB50345-2010) 12.《中小学校设计规范》（GB50099-2011） 13.《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010) 14.甘建设[2008]249号关于印发《关于加强5.12汶川地震后我省城乡规划编制及房屋建筑和市政基础设施抗震设防工作的意见》的通知。 15.《民用建筑外墙保温系统级外墙装饰防火暂行规定》甘建设[2013]454号。 16.庆阳市发展和改革委员会关于《西峰区董志镇陈户初级中学学生公寓楼》初步设计的批复。庆市政改[2013]936号 三、施工要求： 1.一层所有外窗几雨篷上方二层外窗均可做可开启式防盗栏，做法见甘02J03-70页-5. 2.本工程四周做1500款散水，做法见甘02J01-19页-散3（3:7灰土厚300），坡度为5%，散水四角双向，1500范围内加配双向单层φ6@200钢筋。 3.落水管、雨斗均为3.5后镀锌铁皮，落水管为φ100，做法见屋顶平面图。距地2.0米范围内为3厚钢管，与落水管采用承插式连接，详见甘02J02-14页-C，落水管距地1.5米范围内做钢筋防护罩，材料做法仿甘02J13-71页-1，与墙体采用φ8×80膨胀螺栓连接。 4.每个落水管底在散水上作混凝土水簸箕，见甘02J02-14页-3. 5.卫生间及盥洗间地坪做1%的坡度向地漏找坡，最高处比楼层低20mm，墙根部做200高C15混凝土条带。 6.所有预埋铁件均除锈后刷防锈漆两道、银粉漆两道。
加油站方案设计说明书
第一章总说明 一、项目概况 xxxx民航大道加油站位于xxxx桔山办事处民航大道旁。该加油站所处地理位置优越，交通便利，车流量大，满足加油站建设所必须的条件，是加油站建设的理想地点。 主要功能包括：为过路的车辆加注汽柴油，便利店内商品出售，基本满足使用者和工作人员的活动功能需求。 二、设计依据 1、《关于新建中石油金沙火电厂等加油站的批复》（黔经贸贸易[2005]24号）； 2、《汽车加油加气站设计与施工规范》(GB 50156-2012 2014版)； 3、《建筑设计防火规范》（GB 50016-2014）。 主要技术经济指标 规划用地面积（m2）5293.1 总建筑面积（m2）1415.3 绿地面积（m2）570.7 容积率0.267 绿地率15.0% 建筑密度13.98% 第二章加油站总平面布置 一、地理位置 xxxx民航大道加油站位于xxxx桔山办事处民航大道旁。 二、总平面布置
加油站面朝东南方向，项目场地西面为16m宽规划路（未建），约40m处为黔西南州海关大楼；南面紧邻民航大道，约200m处为黔西南州民族职业技术学院；东南面为新建村（约250户，1000人）。建设项目周围50m范围内无重要公共建筑物、学校、医院等人口密集场所，在50m范围内无甲、乙类物品生产厂房、库房，无甲、乙、丙类液体储罐；项目用地内无站外变压器，在1000m范围内无铁路通过，也无自然人文景观、旅游文化设施等。 站房面对道路，不仅方便对来往车辆进行监控，而且又远离了主干道，减轻了道路噪音的干扰，使员工工作、休息环境更加舒适。 罩棚设计为长方形，罩棚网架紧邻站房，可使客户在雨雪天气办理业务时不受影响。且与站房形成一个整体，构成了统一的视觉效果，与传统加油站设计的分离的站房和罩棚形式形成了对比。 埋地油罐设在加油站东北角，顶部现浇整体盖板，周围砌罐池并填入干沙，罐口操作井盖选用加油站专用承重复合井盖，安全、占地面积小、节约用地。 站区的绿化点主要分布在东侧、南侧及北侧靠近围墙处及站区进出口位置，用以改善和美化环境，丰富了立面视觉效果。 三、竖向设计 加油站排水主要包括生活污水、雨水和含油污水排放。室内排水系统采用污废合流排水方式，污废水排入新建化粪池，经处理后排至站外排水沟；站内含油污水及场地冲洗水沿地面坡向经排水沟排至钢筋混凝土室外隔油池，经其处理后排至站外排水沟；罩棚雨水沿地面坡向排至站外排水沟。站区设计地面向道路方向倾斜1%，施工前须先核对接入点位置以及标高，确保污废水能够顺利排入至站外排水沟。 四、加油站主要工程量 加油站主要工程量一览表 序号工程名称单位数量备注 1占地面积m25293.1 2站房面积m23602层 罩棚面积m2560投影面积
大成智慧产业园设计总说明
大成智慧产业园设计总说明 ●建筑部分 一、工程概况 1. 工程名称：大成智慧产业园 2. 建设地点：安溪县龙门镇 3. 建设规模：总用地面积为36566.07M2，建筑占地面积1462 4.00M2，计容总建筑面积74367.00M2,总建筑面积为74892.00M2，本工程共有三栋5层的1#厂房、2#厂房、3#厂房，一栋6层的综合楼、一栋1层的传达室及一栋地下1层水泵房组成。 4. 建筑使用性质、标准：本地块建设性质为工业用地。 二、设计依据 1.甲方提供的用地范围示意图及规划指标和要求。 2.国家和地方有关的规范、规定。 3.甲方提供的设计任务书 三、设计原则 3.1经济性 建筑体量简洁、平面规整、结构合理、功能实用、造型大方；利于施工，缩短周期，节省造价，投资经济。 3.2舒适性 规划合理，环境优美，设施完善、自然生态，人车分流，宜于管理； 四、建筑设计 1. 用地分析 A．总体布局 在满足退线、消防、间距等规划要求下，本工程共有三栋5层的1#厂房、2#厂房、3#厂房，一栋6层的综合楼、一栋1层的传达室及一栋地下1层水泵房组成。本工程设置2个出入口，主出入口设置在地块东面的创业路，次出入口设置在地块北面的智造南路。
C．绿化环境布置 基地内结合单体建筑的四周、道路路网边缘布置有绿化带，在满足各项使用要求下取得最大的绿化面积，追求各层次的绿化。 2. 平面设计 2.1建筑平面设计简单、实用、好用、不花哨。结构布置规整，易施工，周期短，投资省。 2.2分区明确、布局合理、动静分明、自然通风，实用的布局。 2.3本工程1#厂房设置3部3吨货梯及3部楼梯，1#厂房生产类别为丙二类。2#、3#厂房个设置2部3吨货梯及2部楼梯，2#、3#厂房生产类 别为丙二类。综合楼设置2部1吨客梯及2部楼梯。 2.4本工程1#、2#、3#厂房的活载按500KG计算。 3. 立面设计 建筑立面设计讲究合理的定位，强调单体的形象简洁大方、虚实对比、光影效果，追求群体建筑的宏伟、壮观及韵律感，以现代实用的手法诠释全新的现代建筑。 4 主要技术经济指标 总用地面积：36566.07M2 建筑占地面积：14624.00M2 1#厂房：5840.00M2 2#厂房：3875.00M2 3#厂房：3875.00M2 综合楼：1007.00M2 传达室：27.00M2 计容总建筑面积：74367.00M2 1#厂房：29452.00M2 2#厂房：19537.00M2 3#厂房：19537.00M2 综合楼：5814.00M2 传达室：27.00M2 总建筑地面积：74892.00M2 1#厂房：29452.00M2 2#厂房：19537.00M2 3#厂房：19537.00M2 综合楼：5814.00M2 传达室：27.00M2 水泵房：525.00M2 生产服务设施用房占地率:2.75% 生产服务设施用房总建筑面积占总计容积率:7.82% 建筑系数: 40.29% 建筑密度：39.99% 容积率: 2.03 绿地率：20% 停车位：287位
建筑设计说明范文
1.建筑设计说明 1.1工程概况 ⑴工程名称：第六中学教学楼建筑结构设计 ⑵总建筑面积：12029.78平方米 ⑶结构形式：本工程主体为框架结构 ⑷层数：主体建筑为5层（6层水箱间） ⑸耐火等级：本工程耐火等级为二级 1.2平面设计 1.2.1设计依据 ⑴建设主管部门对该项目的批复文件； ⑵建设提供的设计任务书及审查通过的设计方案； ⑶依据《民用建筑设计通则》。［GB50352-2005］； ⑷依据《建筑抗震设计规范》。[GB50011-2001]； ⑸依据《建筑设计防火规范》。[GB50016-2006]； ⑹依据《中小学校建筑设计规范》。[GBJ99-86]； ⑺依据《公共建筑节能设计标准》。[DB21/T1477-2006 J10923-2007]； ⑻依据《建筑内部装修设计防火规范》。[GB50222-95]； ⑼依据国家各有关建筑设计《规范》和《法规》及条文，辽宁省建筑标准设计《建筑构造图集》等国家及地方有关设计规范及标准。 1.2.2柱网尺寸 综合考虑建筑的使用功能，以及受力等多方面因素，本建筑柱网采用：9000×7200、9000×3300、9000×5700。 1.2.3平面布置形式及变形缝的设置 本建筑主体采用矩形形式。建筑总长125.1m ，分别在6轴和7轴，14轴和15轴之间设有变形缝。 伸缩缝：伸缩缝也叫温度缝，是考虑温度变化时对建筑物的影响而设置的。气候的冷热变化会使建筑材料和构配件产生胀缩变形，太长和太宽的建筑物都会由于这种胀缩而出现墙体开裂甚至破坏。因此，把太长和太宽的建筑物设置伸缩缝分割成若干个区段，保证各段自由胀缩，从而避免墙体的开裂。伸缩缝缝宽()mm 30~20，内填弹性保温材料。 防震缝：防震缝是考虑地震对建筑的破坏而设置的。对于地震设防地区的多层砌体房屋，当房屋的立面高差在6米以上时，或房屋有错层，且楼板高差较大时，或房屋各部分结构刚度、质量截然不同时，地震中，房屋的相邻部分有可能相互碰撞而造成破坏，所以，需要设计防震缝把建筑物分割成若干个形体简单、结构刚度均匀的独立单元，以避免震害。防震缝的宽度一般为()mm 100~50。 1.2.4功能分区
建筑设计总说明
建筑设计总说明 1.工程设计主要依据 (1)工程建设标准强制性条文房屋建筑部分 2013年版 (2)房屋建筑制图统一标准 GB/T 50001-2010 (3)建筑模数协调统一标准 GBJ 2-86 (4)民用建筑设计通则 GB 50352-2005 (5)建筑设计防火规范 GB50016-2006 (6)建筑采光设计标准 GB/T 50033-2001 二、工程概况 本次毕业设计是武昌首义大学教学楼设计，本项目是6层的现浇钢筋混凝土框架结构体系，占地面积约为976.7平方米，总建筑面积约为5860平方米。教学楼平面尺寸是19.2m×50m。每层楼的设计高度是3.8m,采用独立基础，室内地坪为±0.000m,室内外高差为0.45m.框架梁，柱，楼面，屋面板均为现浇。 三、设计标高 1、本工程设计标高±0.000相当绝对标高22.450m. 2、各层标注标高为建筑完成面标高，屋面标高为结构面标高。 3、本工程标高以米为单位，总平面尺寸以米为单位，其它尺寸以毫米为单位。 四、墙体工程 1外墙和内墙的墙皮距轴线距离见平面图； 2外墙是240mm厚灰沙砖，其他所有墙体都是240mm厚的蒸压粉煤灰加气混凝土砌块；3门窗洞口或较大的预留洞口均设过梁，具体位置及构造做法见结施； 4墙体防潮层：在室外地坪下60处做20厚1:2水泥砂浆防潮层，如埋土侧为室外，应刷1.5厚聚氨酯防水涂料（或其他防潮材料）； 5凡不同材料墙体连接处加钉200宽，0.8厚，孔眼宽9的钢板网以防抹灰开裂； 6卫生间等用水房间隔墙根浇筑150高C20素混凝土基座，宽度同墙厚。浇筑前楼板须清洗干净，使之与楼板严密。
标准化厂房区建筑设计说明
国际医疗器械产业园标准化厂房项目 规划部分 项目概况 沈溪新城标准化厂房区位于沈溪新城中国药都沈溪新城生物医药产业园区西南部,东北方向与沈丹高速与沈本产业大道相连接。 基地北临神农大街，南临孙思邈大街，规划用地面积约71公顷，总建筑面积777266㎡。现状用地范围内地势平坦，主要为农田和部分村庄。 项目定位 沈溪新城标准化厂房区是一个集研发、生产、商贸于一体的医药产业园区。未来发展为医药行业的生产与出口加工基地，形成该区域的科研中心、医药商贸物流中心、信息中心、人才中心。 规划思路与布局 1、提供全面、合理、高效的产业服务 围绕医药生产和服务功能，将用地划分为核心形象区、物流仓储区、标准化厂房区和科研生活区以及规划预留发展用地。 其中生活区布置在规划用地的西北部，用来解决拆迁安置的居民和医药产业工作人员的生活。 用地南部和西部为远期的预留发展用地，设置了适量规模的标准化厂房区和少量的定制厂房。 根据核心区综合楼和物流仓储区的服务半径及对象，将二者定于神农大街、孙思邈大街与西梨路的交汇处。 整个产业园区以核心形象区为中心，各功能区逐次推进，通过空间组织与环境设计，较好地满足了产业园的功能和形象要求，为城市景观塑造了良好的形象。 结合园区各项功能，规划适当规模配套设施，实现产业服务高效化，服务半径合理化，服务内容多样化。 2、针对企业特点进行标准化设计 园区针无独立建厂的中、小型企业，规划适应其生产需求的标准化厂房，同
时兼顾大型企业用地，设置了少量定制厂房。 考虑到企业各自的生产独立性，在各标准化厂房用地的划分上，采用适应厂房排布的标准化模块，满足企业的生产需求，最大限度的利用土地资源。 3、分级布置服务配套用地 鉴于园区内企业的不同规模和性质，园区规划出了不同级别的服务配套用地，避免重复建设，降低企业初期投入，利于形成城市形象。 4、注重生态环境建设 医药园区的规划和建设完全符合GMP认证标准。创建优良的生态环境。 道路交通 园区内部交通流线主要由中部的物流仓储区向其他厂区发散，贯穿整个园区。各区块与神农大街紧密联系。 区内各标准厂房周边独立地块，均设置环形道路以便厂区内人流与货流合理组织，达到人车分流，使园区交通组织合理、流线清晰。 公共设施配置 规划集中设置物流仓储区，作为原料与成品仓库并提供质检功能。 物流仓储区引入专业管理公司亦满足园区相关产业的二级采购需求。 在生活区规划商业街，街内以生活服务设施为主。 科技研发区的设立，使企业形成科研、开发、生产紧密结合的机制，建立产学研相结合的技术开发体系。 为适应园区的产业发展，规划相应规模数量的废物存储仓库、危险品仓库，仓库尽量远离生产生活区，尽量布置于下风带并且交通联系方便的位置集中设置。 规划设置了一级、二级污水处理站，确保对环境影响最少。 二级污水处理设置在水系下游减少对园区影响。 将水泵站、变电所、换热站等管网设备用房，布置在核心区主题建筑以及其它功能分区管理服务楼的地下，最大限度减少对地面的生产生活造成的影响，亦
建筑设计说明模板
建筑设计说明模板 第一章建筑设计说明 一、设计依据 1、余姚市规划局提供的肖朗路东侧，丰悦路南侧地块国有建设用地使用权出让规划用地红线图 2、建设单位提供的项目设计任务书 3、《城市居住区规划设计规范》(GB50180-93) 4、《住宅建筑规范》GB50368-2005 5、《住宅设计规范》 GB50096-1999(2003年版) 6、《建筑设计防火规范》 GB50016-2006 7、《高层民用建筑设计防火规范》GB50045-95 8、《人民防空地下室设计规范》GB50038-2005 9、《汽车库建筑设计规范》JGJ100-98 10、《汽车库、修车库、停车场设计防火规范》GB50067-97 11、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010 12、浙江省《居住建筑节能设计标准》DB33/1015-2003、J10310-2003 13、《公共 建筑节能设计标准》GB50189-2005 14、浙江省《公共建筑节能设计标准》DB33/1036-2007 15、《城市道路和建筑物无障碍设计规范》JGJ50-2001、J114-2001 16、《民用建 筑设计通则》GB50352-2005 17、《商店建筑设计规范》JGJ48-88 18、《建筑工程建筑面积计算规范》GB/T 50353-2005 19、《宁波市城乡规划管理 技术规定》甬政发[2007]77号 20、其它规行的有关国家和余姚的法规、规范及规定 二、工程概况 1、余姚城西工业园一期安置房位于余姚经济开发区城西工业园。城西工业园区位于余姚市西侧，距离余姚市中心仅约5公里，交通便利，属于亚热带海洋性季风区，四季分明，气候温和，湿润，阳光充足，雨量充沛。 2、余姚城西工业园安置房一期(第一区块)新建工程西临城市主干路——肖朗路，北侧丰悦路为次干路，南侧的丰茹路路及东侧的河角路为城市支路。基地东侧与南侧地块
建筑设计总说明1
建筑设计总说明 一、设计依据 1．批复的建筑红线范围及相关的规划要求。 2．国家颁布的现行有关规范及地方有关规定。 3．建设单位提供的设计任务书。 二、设计内容 1.本工程施工图设计内容包括建筑、结构、给排水、电气、暖通。 2.本工程施工图设计内容不包括特殊装修。 三、工程概况 1．工程名称：海州邮电技术学院学生宿舍楼 2．建筑面积：4000～4500 m2 3．建筑层数：五层 4．建筑高度：21.3米。(女儿墙檐口高度) 5．建筑结构安全等级：二级。 6．耐火等级：二级 7．抗震设防烈度：6度。设计基本地震加速度为0.05g，设计地震分组 第一组，场地类别为Ⅲ类。 8．屋面防水等级：Ⅱ级。防水层耐用年限15年。 9．结构类型：多层现浇钢筋混凝土框架结构。 10．结构设计年限：50年。 四、建筑定位与竖向设计标高 1．建筑单体及道路定位均详建筑总平面图，建筑定位座标采用城市座标体系。 2．室内地坪±0.000相当于绝对标高6.10米（黄海系统），室内外高差0.450米（小区道路绝对标高为 4.6）。 3．本工程室外场地标高，道路变坡点的设计标高在总平面图中表示，未尽处另详环境景观设计图。 五、尺寸标注 1．所有尺寸均以图纸标注为准，不应在图上度量。 2．总平面尺寸、标高以米为单位，其余均以毫米为单位。 3．除图中注明外，建筑的平、立、剖面所注标高为建筑完成面标高，屋面层为结构面标高。 4．门窗所注尺寸均为洞口尺寸。 5．轴线非特殊注明时，以墙中为准。 六、墙体 1．墙体材料一般详结施图。但采用轻质隔断时，材质详建施图，并限制轻质隔断材料自重≤1.1KN/m2。2．构造柱以结施图为准。 3．填充墙在不同材料连接处，均应按构造配制拉接钢筋，具体详结施图。 4．凡无地下室、地圈梁的建筑墙身均需在底层地面标高下60处做20厚1∶2水泥砂浆防潮层（内掺水泥重量5%的防水剂）。墙身两侧地面不同标高处，防潮层按低侧做，并沿高侧墙面做防潮粉刷至高侧地面。 5．凡砖砌设备管道井均用1∶3水泥砂浆砌筑，不能进入的竖向管井，内壁随砌随抹平。 七、楼地面 1．楼地面面层做法详室内装修表。 2．卫生间面层标高均应低于相邻楼面50，阳台面层标高低于相邻楼面50，且楼板沿墙迎水面（除门洞外）应做砼翻边，翻边高120，同墙厚。 3．设地漏的房间，楼地面坡向地漏，坡度为0.5%。 4．实心地面下凡有上下水管等设备管道直埋穿越时，管道基层按相关专业要求进行处理。 5．凡不同饰面的材料，均在门扇位置分界。 6．凡无特殊注明处，轴线居墙中。 八、屋面 1．屋面做法： ▲屋面（不上人屋面） 1.普通绿色地坪漆 2.40厚C20фb4@200双向钢筋网细石混凝土整浇层。留缝宽15mm分仓缝，分仓缝以轴线分割，不大于6×6米， 四周须留缝，PVC油膏嵌缝。表面刷绿色或深色油漆。 3.35厚挤塑保温板。 4.3mmAPP塑性体改性沥青防水卷材(聚脂胎)。 5.20厚1:3水泥砂浆找平。 6. 1.5mm厚水泥基防水涂料。 7.结构层一次浇筑找坡，抹光压平。 2．平屋面排水坡度：除非特别注明，平屋面排水坡度均为3%，檐沟纵向找坡材料除注明外，均采用C20细石砼找坡，坡度0.5%。 3．屋面的细石砼或水泥砂浆保护层应设分格缝，分格缝纵横间距不大于6000，缝宽20，用防水油膏嵌密实。 4．防水屋面基层与突出屋面结构的交界处，所有阴、阳角均应按施工规范要求做圆角。 5．屋面檐沟：要求防水卷材跟通。 6．屋面水落管规格详水施，水落管与墙面的距离须与外墙的装饰要求相配合。 7．管道出屋面详[99J201（一）/44]。 九、粉刷 1．内墙面、天棚面层装修详室内装修表，外墙面装修详立面图和外部装修表。 2．砼墙体表面抹灰前，应将基层凿毛或洒1∶0.5水泥砂浆（内掺粘结剂）。 3．砼顶棚抹灰前，应将基层清理干净，上刷界面剂。 4．室内墙面、门洞、柱子等阳角处均做宽60，高大于2000的1∶2水泥砂浆隐性护角。 5．凡不做窗台板的内窗台，均做20厚1∶2水泥砂浆粉刷，并突出内墙粉刷面5，高30。 6．所有檐口、女儿墙压顶、雨蓬、挑板、阳台，无遮阳板的外窗洞上口及外墙装饰线脚端部均应做滴水线（可选用成品滴水线）。 7．女儿墙、挑檐翻口、雨蓬翻口、外廊栏板等顶面粉刷均应向内侧做≥1%的排水坡度。 8．在外填充墙与钢筋砼梁、柱交接处，钉0.8厚，宽度≥200的钢板网。 9．凡做高级涂料刷面的外墙粉刷，找平层应满铺钉钢丝网防裂缝。 十、门窗/栏杆 1．门窗立樘位置，除图中注明外，金属门窗、塑钢窗、弹簧门、推拉门窗均居墙中。 2．门垛宽度除图中注明外，凡垛宽120及在墙面上居中开门、窗洞时，在平面中不再注定位尺寸。 3．外墙窗洞均应做C20细石砼窗台，尺寸详剖面图。宽度同洞口。 4．铝合金门窗采用断热铝合金 5．凡窗台高度<900处，均在900处加做防护栏杆。 十一、油漆、防腐 1．露明铁件除锈后刷一度防锈漆，二度面漆，颜色另定。不露明铁件除锈后刷二度防锈漆。 十二、防火 1．各类防火门、防火器材必须是经消防部门认可的产品。 十三、室外工程 1．散水 建筑物四周做600宽卵石散水80厚，散水与墙面交界处及沿散水长度方向每隔6米做20宽温度 伸缩缝，1∶2沥青砂浆嵌缝。散水与地面交接详见环艺设计。 2．其他室外工程做法详景观设计。 十四、未尽事宜，均按国家现行有关规范、规程执行。 建筑装修做法表 一、外墙 ▲外墙：涂料墙面 1、外墙涂料（品种、颜色做样板确定）； 2、8厚1:2.5水泥砂浆； 3、12厚1:3水泥砂浆； 4、砌块表面专用界面剂，砼表面刷SN-2型砼界面剂； 5、轻质砂加气砌块墙体，砼梁柱面等结构面。（梁柱等冷桥外表面采用30厚保温砂浆做保温处理） 二、楼地面 ▲楼面(1)：室内楼面 1、30厚C20细石混凝土整浇层，随捣随抹； 2、结构层。 ▲楼面(2)：卫生间楼面 1、1.5mm厚水泥基防水涂料，四周沿边上翻2000高； 2、结构层。 ▲楼面(3)：阳台楼面 1、30厚C20细石砼找平找坡随捣随抹； 2、1.5厚聚氨酯防水层(两道)； 3、结构层。 三、内墙 ▲内墙(1)：住宅内墙 页岩砖： 1、8厚1：1：4混合砂浆罩面，海绵拉毛，宽度200； 2、12厚1：1：4混合砂浆； 3、玻纤网格布满铺（铺设搭接10CM）； 4、结构层。 ▲内墙(2)：卫生间内墙 1、1.5mm厚水泥基防水涂料，四周沿边上翻2000高； 2、8厚1：2.5水泥砂浆打底拉毛； 3、12厚1：3水泥砂浆打底； 4、满铺玻纤网格布（铺设搭接10CM）； 5、专用界面剂（页岩砖墙体无）； 6、结构层。 五、顶棚 ▲顶(1)：顶棚 1、防霉耐擦洗涂料两道； 2、防霉涂料专用腻子刮平； 3、结构层。 六、踢脚 ▲踢(1)：水泥踢脚80高 1．6厚1∶2水泥砂浆罩面，压实赶光。 2．12厚1∶3水泥砂浆打底扫毛。 3．砖墙(混凝土墙)。 注： 1、详图中已注明装修做法的请按详图要求施工。 2、本表未注明的其它部位的装修做法现场定。 3、节能设计详见《建筑节能计算报告书》。 4、所有栏杆定制时需复核高度要求，除楼梯梯段栏杆高900mm外，其余距地均需》1050mm。
汽车加油站规划设计正文
1 绪论 1.1 概述 近年来我国经济飞速发展，人们生活水平普片提高，随之而来的是汽车保有量的迅速增长，石油使用量的急剧上升。加油站是石油成品油销售行业的零售企业；是直接为各行业车主服务的基层网点和服务“窗口”；也是城镇建设的基础设施，它与公路建设和交通运输事业的发展有着十分密切的联系。我国加油站建设起步相对较晚，第一座加油站由美孚石油公司于1924年在上海建造，仅2个小油罐。随着国民经济的迅猛发展，城市汽车保有了迅速增加，在80～90年代，我国加油站建设从数量、规模到技术装备进入了一个全新的发展时间，自封油枪、密闭卸油装置、电脑加油机、多枪加油机以及加油站中心控制管理系统等在大中城市得到大力推广，加油站建设已纳入城市建设总体规划，加油站设计建造及管理的规章制度日臻完善。加油站的基本任务是为各种汽车加油。加油站好比汽车的“粮站”，它的布局应当随着汽车的分布、流向及流量来决定。加油站是市政公用事业的重要组成部分，也是城市投资和社会化生产的一个关键部分，同时又是城市服务的一个窗口，与经济的发展和人民生活息息相关。加油站具有社会公益性职能和企业性职能的双重性。前者是为社会大生产提供方便的外部基础条件，它要求加油站搞好社会服务，以优质服务为宗旨，注重社会效益。后者说明加油站在搞好服务、生产经营的同时要讲经济效益，即加油站考虑整体效益的同时必须充分保证其自身的生存和发展，以便提供和完善其简单的再生产和扩大再生产。这种具有先导性、全局性、经营性的基础产业，其行业性质和职能本身便决定了必须将加油站的建设纳入城市规划和城市经济发展中，也毫无疑问地决定了加油企业在城市交通中的主体地位和主导作用。 1.2 汽车加油站的发展状况 随着中国国民经济的快速发展、交通基础设施的不断改善和机动车保有量的快速增加，加油站已成为民众生活中不可或缺的一部分。50年代全国加油站总量只有70座左右；60年代末不到200座左右；70年代末发展到600座左右；1985年全国加油站大约有3600多座；1990年底为5000多
标准厂房初步设计说明
标准厂房初步设计说明
湖南城步工业集中区管理委员会 城步苗族自治县湘商产业园1~5#标准化厂房 初步设计说明 第一部分建筑设计说明 第一章设计总说明 一、项目概况 湘商产业园是城步县发展园区经济的重要载体和参与区域竞争极为重要的战略资源。交通便捷，资源丰富，是湖南省对外开放的西大门和桥头堡，湘商产业园以高标准和高起点为原则，形成面向工业现代化、产业集群化和经济可持续发展的目标，并积极借鉴国际先进经验，把握时代发展脉搏，领导新一轮开发建设。 地块位于省道219以南，生态良好，交通方便，资源丰富。地块为不规则多边形，长边最长194米，短边181米。地势有一定坡度，高程472~476米之间。项目设计用地面积：30466平方米。 二、设计依据 1、城步县规划局提供的湘商产业园标准化厂房规划设计条件书及要求。 2、建设方提供的湘商产业园标准化厂房设计要求。 3、建设方提供的湘商产业园标准化厂房规划地形图。 4、城步县规划局及建设主管部门审批的湘商产业园标准化厂房建筑设计方 案。 5、设计合同、设计任务委托书。 6. 建设方提供的可行性研究报告及城步县发展和改革局对项目可研报告批复。 7、国家现行的有关标准、规程、规范。 三、设计范围 城步县湘商产业园1~5#标准化厂房初步设计为建筑方案的延续，本次初步设计内容包括总平面布置及湘商产业园标准化厂房的建筑、结构、水、电、消防、节能等工程的初步设计。 四、主要技术经济指标 规划用地面积：30466平方米 总建筑面积：35674.05平方米 其中：1#厂房4384.83平方米 2#厂房9289.92平方米 3#厂房7333.1平方米 4#厂房7333.1平方米 5#厂房7333.1平方米
建筑设计总说明模版
设计说明 一、规划设计说明 (2) 1.概况 (2) 2.工程设计的主要依据 (2) 3.规划设计目标 (2) 4.规划设计思想 (2) 5.地块总指标 (3) 二、建筑设计说明 (4) 1.设计依据 (4) 2.建筑标准 (4) 3.总平面设计 (4) 4.建筑单体设计 (6) 三、结构设计说明 (7) 1.设计依据 (7) 2.结构设计说明 (8) 四、给排水设计 (9) 1.给排水设计说明 (9) 2.消防设计说明 (10) 3.节能 (10) 4.环保设计 (10) 五、电气设计说明 (11) 1.设计依据 (11) 2.设计范围 (11) 3.供配电系统 (11) 4.变配电所 (12) 5.低压配电系统 (12) 6.照明 (12) 7.防雷接地系统 (12) 8.弱电 (12) 9.消防电气 (13) 10.电气节能 (14) 六、节能、节材、环保设计 (14) 1.建筑节能措施 (14) 2.节材措施 (15) 3.电气节能 (15) 4.环保设计 (15)
一、规划设计说明 1.概况 ①.工程简况 工程名称：XX市XX区XXX小区 建设单位：XX市XX区城市建设投资开发公司 设计单位：XX国际设计有限公司 用地面积：57232平方米适建用地面积：53704平方米 建筑层数：多层住宅为6层，联排为2-3层 ②.场地简况 本地块位于XX市XX区，东面，南面，西面均为规划道路，北面为田地,地理位置十分优越.规划建设村民安置房。 建设用地为较为规则的方形地块，中间有一条河流通过，将小区分成两个区域。场地东西向面宽约为450米，南北面宽约180米,地块现状为空地，地势平坦，环境较好，交通便捷。 2.工程设计的主要依据 1. 业主提供的建设地块规划设计条件及设计要求 2. 《居住区规划设计规范》（2002） 3. 《XX市城市规划管理技术规定》 4. 现行的建筑设计规范、规定和标准 3.规划设计目标 1.协调好本地块和周围环境的关系、使本安置小区成为城市空间的有机组成部分； 2.充分利用地块及周围环境特点创造优美宜人的高品味人居环境； 3.功能分区合理，道路交通便捷，设施配套齐全； 4.创造出富有特色的建筑造型，丰富城市形象； 5.根据村民安置房的特点，注重地块开发的经济性。 4.规划设计思想 ①.以人为本的指导思想
建筑施工图设计总说明
建筑施工图设计总说明 一、设计依据 1、方已审核通过的建筑设计方案。 2、甲方来往的书信，传真等文件。 3、国家现行建筑设计的有关规范、标准《民用建筑设计通则》(GB50352-2005 ) 《高层民用建筑设计防火规范》 (GB50045-95-2005 版) 《办公楼建筑设计规范》 (JGJ67-2006 ) 《汽车库、修车库、停车场设计防火规范》 ( GB50067-97.2003 年版) 《汽车库建筑设计规范》 (JGJ100-98 ) 玻璃幕墙工程技术规范》JGJ102-2003 ) 建筑玻璃应用技术规程》JGJ113-2003 ) 公共建筑节能设计标准》GB50189-2005 )等 城市道路和建筑物无障碍设计规范》 (JGJ50-2001 ) 工程概况： 1、工程名称：丽园公司4 号楼6、抗震设防烈度：七级 2、建设地点：长葛市创业园死号地7 、建筑耐久年限：一级五十年 3、建设单位：长葛市电力公司8、主要结构类型：框架剪力墙结构 4、使用功能：办公、会议
5、建筑类别及耐火等级：一类高层建筑，耐火等级为一级 三、技术经济指标 主要经济技术指标表 四、总平面
1、本工程设计标高士0.000相当于黄河高程标高83.7M，室内外高 差0.900M。 2、建筑定位放线，土方工程、管道布置、道路、广场、绿化等均按总平面图施工。注意各工种之间的配合，注意现有城市及小区的各种管线的走向与位置，避免现有管道造成损坏。 五、建筑注意构造做法要求 （一）防水 所以防水工程均应按《中南地区通用建筑标准设计—建筑配件图集》设防施工。凡防水材料均应采用非焦油型，凡卷材不宜采用热熔法施工，而宜采用冷粘贴工艺施工。所以上下水管、电缆等穿越地下室外墙时应埋设防水钢套管（相见大样图）施工时应与各设备专业工程图纸紧密结合。 凡图注明使用防水砂浆者，均为1:2水泥砂浆内掺水泥重量的5%无机铝盐防水剂（BS1）. 各防水材料、隔热材料要求采用优质产品，施工时应严格遵守有关生产厂家规定的施工技术要求。 对后浇带、施工缝、穿墙管道、预埋件、预留连接口等薄弱环节、易漏部位，应精心施工、确保整体防水层的连续性，卷材防水层应全面封闭，并高出室内地面标高150mm。 必须有专业公司对特殊部位防水构造作深化设计，经设计院认可后， 由专业施工队施工，并负责保证质量。 1、屋面防水 屋面防水等级H级；做法详见“建施-2 ”、“建筑构造统一做法表”。防水层次：
产业园建筑设计说明
铅山智慧电商产业园项目规划设计 方案说明 第一章 概述 1.1规划背景 1.1.1项目简介 电商时代 城市核心 随着城市的发展，铅山全县上下以科学发展观为指导，以加快转变经济发展方式为主线，以项目建设为抓手，紧紧围绕“四大主题”、推进“四项工程”、加速“六化”进程，加快“三区”建设，主动对接和融入上饶市“1+6”都市发展区，城市的格局正在发生重大改变。铅山，东近浙江，西接赣中，南邻福建，北望安徽，总面积2178平方公里，地理位置优越。 1.1.2基地现状 基地东面长约157米，西面长约149米，南面长约102米，北面长约90米，地块成梯形四边形，规划用地面积13621.97平方米。 1.2规划编制依据 《中华人民共和国城乡规划法》 《城市规划编制办法实施细则》 《江西省城市规划管理技术导则2014版》 《城市规划用地分类与城市用地标准》 《城市道路交通设计规范》GB50220-95 《民用建筑设计通则》GB50352-2005 《建筑设计防火规范》GB5016-2014 《城市道路和无障碍设计规范》JGJ50-2001 《商业建筑设计规范》JGJ48-88 《城市道路和建筑物无障碍设计规范》JGJ50-J114-2001 各工种工程设计的国家规范及地方规定 设计要求、地形及红线图 第二章 总平面规划 2.3规划目标 2.3.1充分满足建设单位的建设规模、功能要求、商业配比、服务配 套等要求，同时符合城市规划要求，成为城市有机的组成部分并与周边地区环境相协调。
2.3.2塑造产业园形象特色，使产业园规划设计更具识别性。 2.3.3注重项目运作的可行性，从规划布局到单体均注重当地气候 特点、使用习惯。 2.3.5单体设计力求体型规整、方正。最大化的降低建筑成本。 2.4规划总体格局 2.4.1规划以多层办公为主，使办公有良好的日照及通风采光。 2.5道路交通规划 整个产业园通过道路的划分，将其分为两个组团，每个组团内部又以环形道路贯通，划分合理有序。 2.6绿化景观系统 绿化与公共空间布局在满足工作产业园相关的同时，注重绿化与公共空间的有效适用性，并通过其周边建筑形态的处理，使绿化系统成为体现产业园形象特征的骨架。 2.6.1绿化景观设计 规划公共绿地分为：产业园中心绿化景观带，组团公区绿地，楼间绿地和道路绿化四部分组成。 规划理念：绿轴 绿核 绿核：产业园主入口+产业园组团景观中心 绿轴：办公楼间的组团绿地 中心绿轴系统是以一条自南向北的复合景观带为树干，组团道路为树枝，组团绿地为绿叶，形成一株会呼吸生长的大树，唤起人决对自然环境茂密植被的集体回忆。 本产业园的规划设计了大面积绿化，满足绿地率要求。绿化设计与环境设计紧密结合，功能上净化与调节基地内的空气质量，降低外界噪音，改善小气候；形式上采用点线面结合的方式，合理搭配树种，与小品、草坪、小径、建筑等形成优美整体的办公环境，提供办公人员的活动娱乐天地，让每间办公室都有良好的室外景观。具体的设计原则是：在各主要出入口适当位置、中心区域、对景地点等处设置赏观类树木，中心绿地作为员工休息、活动的主要场所及环境设计的重点，设有草坪、铺地与丰富的观赏植物，建筑布局也使得产业园绿化景观更亲近、自然。 道路旁种植树冠较大的乔木，夏季具有遮阳降温的作用；建筑北侧适当种植常绿乔木，冬季可以适当阻挡寒风；建筑南面适当种植落叶乔木，帮助建筑形成冬暖夏凉的小气候。 2.7建筑群体形态设计 办公建筑设计以多层、高层为主，形成自然组合、适当错位的形式
施工图设计说明怎么写
建筑施工图设计说明 建筑施工图设计说明 （序号带外圈“O”者为本工程选用） 一、设计依据 1、设计合同以及开发商的设计要求文件 2、政府职能部门就本工程的批本： ①规划报建批复；设计红线图 ②建筑工程消防设计审核意见 3、得到开发商方认，获各主管部门批准的初步设计图纸 4、《民用建筑设计通则》（GB 50532-2005） 5、《住宅建筑设计规范》（GB 50096-199：2003年版） 6、建筑设计防火规范（GBJ 16-87：2001年版） 7、《高层民用建筑设计防火规范》（GB50045-952001年版） 8、《屋面工程技术规范》（GB50207-94） 9、《建筑防水工程技术规范》（JGJ48-88） 10、《商店建筑设计规范》（JGJ48-88） 11、《城市居住区规划设计规范》（GB50180-93） 12、《城市道路和建筑物无障碍设计规范》（ JGJ50-2001） 13、《汽车库建筑设计规范》（JGJ100-98） 14、《汽车库，修车库，停车场设计防火规范》（GB50067-97） 15、《人民防空地下室设计规范》（GB-50038-94） 16、《膨胀土地区建筑技主规范》（GBJ112-87） 17、《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2003） 18、国家及工程当地其他行政规范、规定、标准 二、工程概况 1、建筑经济技术指标：详总平面图。 2、建筑类别：1、2、 3、号楼为6层商住楼；奥园大厦为6层综合楼；商业街为2层商业楼；其余为6层住宅楼。 3、耐火等级：二级 4、屋面防水等级：二级 5、结构类型：1、2、3、4号楼和奥园大厦及商业街为钢筋混凝土结构；其他各栋单体住宅；砖混结构。 6、使用耐久年限：50年 7、抗震设防烈度：6度 三、墙体 1、砖混结构的墙体采用机制中砖（240*115*90mu10）砌筑，外墙及分户墙为240厚，户内隔墙为15厚，框架结构的填充墙采用小型混凝土砖渣空心砌块 （240*190*120mu10）砌筑，外墙及分户墙为190厚，户内隔墙为120厚；M7.5混合砂浆砌筑。 2、首层无地梁处的墙身防潮层设于室内标高-0.060处，抹20厚1：2防水水泥砂浆（掺3%防水剂）。 四、室内外工程做法详见本图所附“建筑构造材表”
建筑设计总说明结构设计总说明
结构设计总说明 一、工程概况 1、项目名称：西安长丰园5#商住楼设计 2、建筑功能：商场、住宅 3、使用年限：50年 4、结构体系：塔楼部分为框架-剪力墙结构，裙房部分为框架结构 5、抗震设防类别：标准设防分类（丙类） 二、设计依据 1、《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社 2、《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社 3、《建筑抗震设计规范》（GB50011-2010）中国建筑工业出版社 4、《建筑工程抗震设防分类标准》（GB50223-2008）中国建筑工业出版社 5、《建筑地基基础设计规范》（GB50007-2002）中国建筑工业出版社 6、《房屋建筑制图统一标准》（GB/T5001-2010）中国计划出版社 7、《建筑制图标准》（GB/T50104-2010）中国计划出版社 8、《建筑结构制图标准》（GB/T50105-2010）中国计划出版社 三、设计资料 1、基本风压为：0.35kN/m2 2、基本雪压为：0.25kN/m2 3、地基承载力特征值：140 kPa 四、抗震设计参数
1、抗震设防烈度:8度 2、设计分组：一组 3、设计基本地震加速度：0.2g 4、设计特征周期：0.35s 5、场地类别：II类 6、混凝土结构抗震等级：框架结构中的框架为二级； 框架-剪力墙中的框架为二级，剪力墙为一级 五、基础类型 1、塔楼部分采用筏板基础 2、裙房部分采用柱下独立基础 七、材料 1、混凝土 基础垫层采用C10混凝土，其它混凝土构件一律采用C30混凝土2、钢筋 HRB400级钢筋：f y=f y′=360N/mm2 HPB300级钢筋：f y=f y′=270N/mm2 3、墙体材料 地下室外墙和女儿墙采用钢筋混凝土墙，其它墙一律采用空心混凝土砌块填充墙 4、环境类别：一类 5、混凝土保护层厚度 墙、柱、梁的保护层厚度为20mm，板的保护层厚度为15mm，基础
