人工挖孔桩施工质量通病及预防措施

（郝华庚）

摘要：人工挖孔灌注桩是一种通过人工开挖而形成桩孔的灌注桩成孔工艺。本文针对人工挖孔桩的特点，叙述开挖、护壁、孔口围护、孔中防毒、防触电、防孔壁坍塌和涌水等安全技术措施。

关键词：人工挖孔桩，挖孔，安全措施

人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺。适用于旱地或少水且较密实的土质或岩石地层，其特点是占施工场地少、成本较低、施工操作工艺简单、挖孔中劳动强度较大，单桩施工速度较慢，尤其是安全性较差。但其易于控制质量且施工的同时不易产生污染等优点而广泛应用于桩基工程的施工中。人工挖孔桩施工可直接检查桩底岩土层情况，单桩承载力高，故在各地应用较为普遍。下面根据本人的工程实践，试述人工挖孔施工中的常见质量事故及各种安全技术措施。

1 挖孔过程中应注意的问题

挖孔前应按施工图纸准确放线，确定桩位中心位置，并向桩心位置四周引出四个控制点，以控制桩心。在挖孔过程中施工人员必须熟悉所挖孔的地质情况，开挖应自上而下分层进行，每一层土方开挖区的形状呈上小下大圆台体形状，高度为1000mm。

开挖时自上而下分步进行，开挖区的侧壁要求做到光滑平整，底面要水平，挖出的土方要及时运送到地面并外运，不得堆放在孔口附近。

开挖桩孔时要及时设置砼护壁或钢护筒护壁，并要进行中心偏位。砼护壁每节高1000mm，厚度为100～175mm，砼强度等级不低于桩身砼强度，如果地质层较差可加配适量钢筋。一般每天挖1m深立即支模浇筑砼，第二天可继续施工。

1.1 流砂地层开挖措施

人工挖孔在开挖时，如遇细砂，粉砂层地质时，再加上地下水的作用，极易形成流砂，严重时会发生井漏，造成质量事故，因此要采取有效可靠的措施。

①流砂情况较轻时：有效的方法是缩短这一循环的开挖深度，将正常为1m 左右一段，缩短为0.5m，以减少孔壁的暴露时间，及时进行护壁混凝土灌注。当

孔壁塌落，有泥砂流入而不能形成桩孔时，可用纺织袋逐渐堆堵，形成桩孔的外壁，并控制保证内壁满足设计要求；

②流砂情况较严重时：常用的办法是下钢套筒，钢套筒与护壁用的钢模板相似，以孔外径为直径，可分成4—6段圆弧，再加上适当的肋条，相互用螺栓或钢筋环扣连接，在开挖0.5m左右后，即可分片将套筒装入，深入孔底不少于0.2m，插入上部混凝土护壁外侧不小于0.5m，装后即支模浇注护壁混凝土，若放入套筒后流砂仍上涌，可采取突击挖出后立即用混凝土封闭孔底的方法，待混凝土凝结后，将孔心部位的混凝土清凿以形成桩孔。

1.2 淤泥流泥地层开挖措施

①开挖土方时由人工从上而下开挖，先挖中部后挖四周，每开挖0.45m对淤泥流动与崩塌后形成的空洞采用红砖填满、砌实。

②将空洞填满、砌实后采用Φ12@100纵筋长0.8米，逐根打入下模土方内，且深入下模不少于0.3米，然后安装环形箍筋。

③采用0.5米高弧形组合钢模，用U型卡连接，将其校正和清理后，浇筑砼。

④当砼强度大于1Mpa强度后拆除钢模，重复上述步骤完成下一模开挖，直到穿过淤泥层。

1.3 地下水的处理

地下水对人工挖孔桩的施工影响最大。当地下水位不大时可进行单桩桩内抽水；当地下水位较大时可采用多桩同时抽水法来降低地下水；如果桩设计深度不大时可考虑在场地四周设置井点排水。

开挖过程中应合理安排开挖顺序，先开挖部位桩孔做为降水井，开挖降水井时先抽水再开挖，地下水位上涨影响开挖施工时再抽水，逐步循环直至开挖至桩底。降水井开挖完成后，放置潜水泵进行不间断抽水，降低场地内地下水位，以便于其余桩孔的开挖作业。

混凝土浇筑成桩前，应将桩孔内地下水完全抽干，以防混凝土离析。土方开挖至桩底时，应在桩底一侧开挖集水坑，混凝土浇筑前，将潜水泵放置在集水坑内将桩孔内地下水抽干。在混凝土浇筑前5分钟，将潜水泵提起，提泵过程中不得关闭电源以防管内水回流。

1.4 井上和井下之间应保持良好的联络信号

要勤检查，注意地质的变化，当遇到流沙、等影响挖孔安全时，要立即采取以下的有效防护措施后，才能继续施工。

2 人工挖孔桩常见安全事故及采取的安全措施

人工挖孔桩的常见安全事故有孔口石块或杂物掉入孔内砸伤正在孔中的施工人员；孔内操作人员吸人地下有害气体而导致中毒昏迷甚至死亡，孔壁支护不当而坍塌砸伤甚至活埋操作工人；孔内电缆、电线磨损受潮导致工人触电伤亡；深孔中突然涌水淹没施工人员等等。

2.1 孔口围护措施：孔口四周必须砌筑井圈，井圈应高出地面500mm，孔内作业时，孔口上而必须有人监护。挖出的土方应及时运离孔口，不得堆放在孔口四周1m范围内，井圈上不得放置工具和站人。

孔内作业人员必须头戴安全帽、身系安全带，特殊情况下还应戴防毒防尘面具。利用吊桶运士时，必须采取相应的防范措施，以防落物伤人，电动葫芦运土应检验其安全起吊能力后方可投入运行，施工中应随时检查垂直运输设备的完好情况和护壁情况，孔内无人作业时要加盖好井盖。

2.2 孔内防毒措施：地下特殊地层中往往含有CO、SO2、H2S或其它有毒气体，故每次下孔前，必须对桩孔内气体进行抽样检测(可用快速检测管)，发现有害气体含量超过允许值时，应将有害气体清除至化学毒物最低允许浓度的卫生标准，并采用足够的安全卫生防范措施，如设置专门设备向孔内通风换气(通风量不少于25L/s)等措施，以防止急性中毒事故的发生。

人工挖孔作业一旦发生人员中毒、窒息等事故，必须在现场按应急措施实施抢救，根据情况及时送医院进一步抢救治疗，并报当地建设行政主管部门和劳动、卫生部门，以便采取相应措施。

2.3 防止孔壁涌水措施：当相距10米以内的邻桩正在浇灌混凝土或桩孔积水很深时，要考虑对正在挖孔桩的危险影响，一般应暂停施工，人不准下孔。随时加强对土壁涌水情况的观察，发现异常情况应及时采取处理措施。

采用潜水泵抽水时，基本上抽干孔中积水后，作业人员才能下至孔中进行挖土。地下水丰富时，可将中间部位桩孔提前开挖，汇集附近的地下水，用1～2台潜水泵将水抽出，起到深井降水作用。孔内必须设置应急软爬梯，供人员上下孔洞使用的电动葫芦、吊笼等应安全可靠并配有防坠落装置，不得使用麻绳和尼

龙绳吊挂或脚踏井壁凸级上下。

2.4 防触电措施：施工现场的一切电源、电路的安装和拆除必须由专职持证电工操作。用电设备必须严格接地或接零保护且安装漏电保护器，各桩孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2.5m以上，严禁拖地或填埋土中，孔内电缆、电线必须采用护套等有防磨损、防潮、防断等保护措施。孔内照明应采用安全矿灯或l2V以下的安全灯。孔中操作工应手戴工作手套，脚穿绝缘胶鞋。孔内作业人员应勤轮换，连续作业时间不宜超过2小时，以防止疲劳引发安全事故。

人工挖孔桩的优点是显而易见的。人工挖孔桩不仅在良好的地质条件可以广泛应用，而且随着施工技术的改进，在有地下水、流砂层和淤泥质土质中也得到了发展和应用。客观地说，人工挖孔桩在良好地质条件的地基中运用时更能发挥其优越性。当扩大头人工挖孔桩在不良地层中运用时，其扩大头部分极易坍塌造成质量和安全事故，应该慎用。因此我们在做桩基设计时，一定要重视地质勘探资料，在地质状况不良的情况下，宜采用其它桩基型式进行设计施工。

参考文献

[1]左云，邹森．人工挖孔桩施工的安全控制，工程与建设，2007年第1期

[2]汤志刚，李蕾．浅谈人工挖孔桩施工，工程与建设，2009年第10期

人工挖孔桩施工方案

福建省永泰建筑工程公司永泰城建校教学楼人工挖孔桩施工方案福建省永泰建筑工程公司

施工准备 1.材料（1）水泥：宜用425#普硅或矿渣水泥，并有出厂合格证及试验报告。（2）砂：中砂，含泥量不大于3%。（3）石子：碎石，粒径10-15mm，含泥量不大于2%。（4）钢筋：品种和规格均符合设计规定，并有出厂合格证及试验报告。（5）垫块：用1：2.5水泥砂浆脉18-22号火烧铁丝提前预制。（6）外加剂：掺合料，根据施工需要并通过试验确定。 2.作业条件（1）施工场地，必须做好“三通一平”，并根据现场情况，有条件的先做好地面砼垫层，以利施工。现场四周应设置排水沟、集水井，桩孔中抽出积水，经沉淀后排入下水道。施工现场的出土路线应畅通。

（2）按施工图纸准确放线，放出桩位中心线和桩径，并认真进行技术复核，经有关部门办理签证手续，才能开挖桩身土方。（3）挖桩前，要把桩中心位置向桩的四周引出四个桩心控制点，用牢固的木桩标定。（4）施工前，施工现场技术负责人和施工员应逐孔全面检查施工准备，逐级进行技术安全交底和安全教育，要使安全、技术管理在思想、组织、措施都得到落实。（5）专人负责按桩位编号，做好桩孔的垂直中心线、轴线、桩径、桩长和基岩土质的记录；钢筋笼和桩身砼等隐蔽验收记录；收集好桩体砼强度等级等有关技术资料，并在完工后整理编册分送有关单位并送技术部门存档。（6）护壁模板分节的高度视土质情况而定，一般可用50-100cm，每节模板安装，应设专人严格校核中心位置及护壁厚度，可用十字架对准轴线标记，在十字交叉中心悬吊垂球，复核模板位置，保证垂直度。符合要求后，可用木楔打入土中支撑模板，稳定位置，防止捣砼时模板发生位移。

人工挖孔桩相关的规范条文

人工挖孔桩相关的规范条文一．基桩及承台工程验收资料 1．当桩顶设计标高与施工场地标高相近时，桩基工程的验收应待成桩完毕后验收，当桩顶设计标高低于施工场地标高时，应待开挖到设计标高后进行验收。 2．基桩验收应包括下列资料： 1）工程地质勘察报告、桩基施工图、图纸会审纪要、设计变更及材料代用通知单等。 2）经审定的施工组织设计、施工方案及执行中的变更情况。 3）桩位测量放线图，包括工程桩位线复核签证单。 4）成桩质量检查报告。（小应变） 5）单桩承载力检测报告。（静载试验、抽芯等） 6）基坑挖至设计标高的基桩竣工平面图及桩顶标高图。 3．承台工程验收时应包括下列资料： 1）承台钢筋、混凝土的施工与检查记录； 2）桩头与承台的锚筋、边桩离承台边缘距离、承台钢筋保护层记录； 3）承台厚度、长宽记录及外观情况描述等。二．成桩质量检查 1．灌注桩的成桩质量检查主要包括成孔及清孔、钢筋笼制作及安放、混凝土搅拌及灌注等三个工序过程的质量检查。 1）混凝土搅制应对原材料质量与计量、混凝土配合比、坍落度、混凝土强度等级进行检查； 2）钢筋笼制作应对钢筋规格、焊条规格、品种、焊口规格、焊缝长度、焊缝外观和质量、主筋和箍筋的制作偏差等进行检查； 3）在灌注混凝土前，应严格按照有关施工质量要求对成孔的中心位置、孔深、孔径、垂直度、孔底沉渣厚度、钢筋笼安放的实际位置等进行认真检查，并填写相应的质量检查记录。

4．对于一级建筑桩基和地质条件复杂或成桩质量可靠性较低的桩基工程，应进行成桩质量检测。检测方法可采用可靠的动测法，对于大直径桩还可采取钻取岩芯、预埋管超声检测法、检测数量根据具体情况由设计确定。 5．成桩桩位偏差应根据不同桩型按（相关）规定检查。三．单桩承载力检测 1．为确保实际单桩竖向极限承载力标准值达到设计要求，应根据工程重要性、地质条件、设计要求及工程施工情况进行单桩静载荷试验或可靠的动力试验。四．人工挖孔桩灌注桩的施工 1．开孔前，桩位应定位放样准确，在桩位外设置定位龙门桩，安装护壁模板必须用桩心点校正模板位置，并由专人负责。 2．第一节井圈护壁应符合下列规定： 1）井圈中心线与设计轴线的偏差不得大于20㎜； 2）井圈顶面应比场地高出150—200㎜，壁厚比下面井壁厚度增加100—150㎜。 3．修筑井圈护壁应遵守下列规定： 1）护壁的厚度、拉结钢筋、配筋、混凝土强度均应符合设计要求； 2）上下节护壁的搭接长度不得小于50㎜； 3）每节护壁均应在当日连续施工完毕； 4）护壁混凝土必须保证密实，根据土层渗水情况使用速凝剂； 5）护壁模板的拆除宜在24h之后进行； 6）发现护壁有蜂窝、漏水现象时，应及时补强以防造成事故； 7）同一水平面上的井圈任意直径极差不得大于50㎜。 4．遇有局部或厚度不大于1.5m的流动性淤泥和可能出现涌土涌砂时，护壁施工宜按下列方法处理： 1）每节护壁的高度可减小到300-500㎜，并随挖、随验、随浇注混凝土； 2）采用钢护筒或有效的降水措施。

人工挖孔桩混凝土离析原因分析及预防措施(论文)

人工挖孔灌注桩混凝土局部离析原因分析及预防措施初旭东罗永强刘洪勋摘要：本文通过对烟台市锦绣新天地工程人工挖孔灌注桩混凝土局部离析原因的分析，提出相应的预防措施。关键词：人工挖孔灌注桩、混凝土离析、预防措施。一、前言人工挖孔桩具有机具设备简单，施工操作方便，占用场地小，无泥浆派排出，对周围环境及建筑物影响小，施工质量可靠，可全面展开施工，缩短工期，造价低等优点，因此，近几年得到广泛运用，特别是在扩大头的桩基施工中，人工挖孔桩施工更有其优越性，可以弥补机械施工的一些不足。但在施工过程中因操作不当、现场技术管理不到位，往往造成桩体出现质量缺陷，而桩体混凝土离析已成为桩基施工质量通病，施工前应制定有针对性的技术保证措施。二、工程概况烟台锦绣新天地工程为烟台市经济适用房，主体均为高层建筑，共43座。其地基基础均设计为C30人工挖孔灌注桩，桩径分为Ф800和Ф1000两种类型，桩长设计为10-17米不等，桩端持力层设计在第八层强风化岩层上，个别单体设计在第六层碎石层或第九层中风化片麻岩上。三、工程地质情况（一）地质情况地层构造自上而下分述如下：

（1）素填土：黄褐色，松散-稍密状态，稍湿。主要为粘性土、中粗砂及碎石回填而成，局部地方上部有0.30~0.50m耕植土，含植物根系、碎石角砾等，新近回填，固结性较差。 (1-1)杂填土：杂色，松散-稍密状态，稍湿。表面为砼地面，厚约0.20m，下部主要由碎石砖等建筑垃圾回填，新近回填，固结性较差。 (2)粉土：黄褐色-浅灰色，密实状态，湿。稍有光泽，含较多云母碎屑，夹角砾，局部混粉细砂较多，局部夹粉质粘土薄层，分布不规律。韧性低，干强度低，摇震反应缓慢。该层土均匀性一般。 (3-1)粉质粘土：灰色-灰黑色，软塑-可塑状态。切面稍光滑，韧性中等偏低，干强度中等，无摇震反应。局部相变为粉土或接近淤泥质的粉质粘土，局部夹碎石、角砾和中粗砂薄层。该层土质均匀性差。（3）粉质粘土：灰色-灰黑色，可塑-硬塑状态。切面稍光滑，韧性中等偏低，干强度中等，无摇震反应。局部相变为粉土，局部夹碎石、角砾和中粗砂薄层。该层土质均匀性一般。（4）含粉质粘土砂：灰黑色，稍密-中密状态，饱和。切面稍光滑，主要矿物成份为长石、石英。以粗砾砂为主，含少量碎石角砾，混粉质粘土，局部夹粉土、粉质粘土薄层，分布不规律。该层土质均匀性一般。（5）粉质粘土：灰色-灰绿色，可塑-硬塑状态。切面稍光滑，韧性中等，干强度中等，无摇震反应。局部相变为粉土，层间夹碎石、角砾和中粗砂薄层。该层土质均匀性一般。（6）碎石层：灰色-灰绿色，中密状态，饱和。碎石含量40%-70%，

人工挖孔桩质量检测的要求

人工挖孔桩质量检测的要求一、成孔质量控制 1、桩位定位质量控制，根据建设单位的测量基准点和测量基线放样定位，经监理复核，用十字交叉法定出孔桩中心。 2、垂直度质量控制，且底部扩大段要按设计挖成圆台状，保证尺寸。笔者认为，在实施“智能化”的过程中，事先要听取各级管理部门的意见，研究“智能化”要实现什么管理职能，这是制定方案的核心；其次要多听听专业人员的意见，在充分发挥硬件设备功能的基础上，注重在管理手段上，现有设备、方案能够对管理工作提供哪些数据，对具体管理工作有哪些补充和提高……目的明确，切忌“长官意志”、“想当然”办事。 3、孔桩护壁质量控制，采用砼护壁，一般每节高度以60cm厚度15cm为宜, 混凝土等级与桩一致。采用砖护壁，净距不小于设计桩径。二、成桩质量控制： 1、清孔质量控制：孔壁、孔底必须清理干净，孔底无浮渣，孔壁无松动，有地下水则要设泵坑排水。 2、钢筋笼制安质量控制： (1)钢筋进场要验收，要有质保单，并要求作力学性能试验和焊接试验，有条件的监理单位应作平行试验，合格后才能启用。 (2)焊条要有质保单，型号要与钢筋的性能相适应。 (3)钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。 (4)钢筋保护层用水泥砂浆块制作，每 1.5-2m 一组，每组3个，圆周上相距120°,每组之间呈梅花形布置。

(5)坚持按配合比投料，坍落度损失大于5cm/h时，要调整配比。 (6)砼拌合料质量控制，每盘砼的拌和时间不得少于90秒，开始搅拌时必须做一次坍落度检测，调整好流动性，且具有较好的粘聚性，灌注时作坍落度损失的观察，以指导砼配合比的调整，拌好的砼应立即使用，有离析现象严禁灌入桩孔。 (7)砼浇灌质量控制：混凝土导管离孔底距离不大于0.5m;砼坍落度不宜过大, 以5-8cm为宜，每50cm为一层及时振捣，砼灌注要保持连续。三、桩身质量检验： 1、砼试块强度质量检验，桩身动检，必须合格。 / / 四、监理控制： 1、监理按要求作重要项目的平行试验。 2、混凝土灌注过程中必须实行旁站，全员、全过程控制，严格把关。 3、要及时跟踪检验，及时评定质量结果。

人工挖孔桩施工要求安全管理措施范本

整体解决方案系列人工挖孔桩施工要求安全管理措施（标准、完整、实用、可修改）

编号：FS-QG-43672人工挖孔桩施工要求安全管理措施Safety management measures required for manual digging pile construction 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定关于和瑞学府商住小区3#、4#楼及车库层基础工程质量与安全。特定以下几点: 一、工地所有施工人员一定听从负责人和有关部门的安排与管理。二、进入工地现场必须佩戴好安全帽，不许穿拖鞋、高跟鞋，打赤脚以及打架斗殴等。否则罚款，50元-1000元/次。三、桩孔质量达合格标准，否则返工。(如没有返工的其桩不计价，还要罚款8000元/桩。) 四、挖桩、钻孔要成片，充分做好爆破准备，施工到设计要求。以便探溶、扩底浇灌砼。五、桩孔进入5米以下，必须用桶子吊运材料(土、石、

砼)，挂钩要用保险挂钩，不听劝告的后果自负。六、桩孔护壁要放置钢筋，砼按设计要求，否则，爆破时，损坏护壁自行处理，公司不加任何费用。七、桩孔必须覆盖到位，800-900，盖架板2块，900以上的盖架板3块，异形桩满铺，每天下午5点钟检查，否则罚款20元/桩。八、爆破:覆盖必须盖好，盖板隔桩顶面10㎝-15㎝。盖板上必须加足重量，保证安全。用麻袋装土，800加重400KG，900加重500KG，1000-1300加重650KG，异形桩加重900KG，否则所造成的一切安全事故由挖桩人和承包方承担。九、空压机必须防护好，进行全方面封闭，否则，所造成的一切后果由承包人负责。十、施工现场临时用电按技术规范要求进行，否则所造成的一切安全事故由承包人负责。和瑞学府商住小区工程部 2011-12-17 请输入您公司的名字 Foonshion Design Co., Ltd

人工挖孔桩检测要求

一、前言重庆市在地貌形态上属低山丘陵区，冲沟、河流发育，因而建筑物基础多位于斜坡上或冲沟内。位于斜坡上的建筑物其地基为半挖半填形式，在回填土部分采用挖孔桩基础。位于冲沟内的建筑物一般均采用挖孔桩基础。在挖孔桩基础的监理过程中，不论施工人员，还是监理人员，经常提出相同的问题：挖孔桩桩底达到设计标高后，取多少个岩样进行力学性能试验？桩身砼试块取多少组？桩身砼质量抽查（动测）多少组？是否进行单桩竖向承载力检测？等等。本文对挖孔桩基础施工及验收中的几个问题从勘察、设计、施工质量验收几个方面进行了系统的分析，重点讨论了规范中的技术要求。文中所引用的规范条文（楷体字）为国家现行勘察、设计、施工质量验收规范中的原条文（或条文说明），监理人员可根据工程的具体情况直接引用。二、挖孔桩基底岩样取样数量的确定挖孔桩桩底达到设计标高后究竟取多少组岩样进行力学性能试验，现行的桩基规范、质量验收规范中没有明确的、定量的规定。但设计规范中的规定较明确，且为强制性条文。勘察规范对每一土（岩）层取样的数量也有具体要求。各规范的具体要求如下： 1.《建筑地基基础工程施工质量验收规范》GB50202-2002 基槽开挖至设计标高，经验槽合格后，方可进行垫层施工（7.1.6条）。所有建筑物均应进行施工验槽（A.1.1条）。 2.《建筑桩基技术规范》JGJ94-94 挖至设计标高时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残碴、积水，然后进行隐蔽工程验收。验收合格后，应立即封底和浇筑桩身砼（6.5.9条）。 3.《建筑地基基础设计规范》GB50007-2002 每层土的试验数量不得少于六组（4.2.4条）人工挖孔桩终孔时，应进行桩端持力层检验，应视岩性检验桩底下3d或5m深度范围内有无空洞、破碎带、软弱夹层等不良地质条件（强制性条文）。条文说明：人工挖孔桩应逐孔进行终孔验收，终孔验收的重点是持力层的岩土特征。对单柱单桩的大直径嵌岩桩，终孔时应用超前钻逐孔对桩底下3d或5m深度范围内持力层进行检验，查明是否存在溶洞、破碎带和软弱夹层等，并提供岩芯抗压强度试验报告（lO.1.6条）。 4.《岩土工程勘察规范》GB50021-2001 每个场地每一主要土层的原状土试样或原位测试数据不应少于6件（组）（4.1.20条）。对于大直径挖孔桩，应逐桩检验孔底尺寸和岩土情况（13.2.2条）。 5.《重庆市建筑地基基础设计规范》DB50／5001-1997 参加分析统计的试验单值不应少于6个，对于岩石单轴受压强度试验单值不应少于9个。当分析得出的岩土性质指标，其变异系数大于0.3时，应查明误差过大的原因，同时增加试验数据量（A.O.1条）。同类岩石的试验数据量不得少于9个（C.0.1条）。 6.重庆市地方标准《工程地质勘察规范》DB50／5oo5-1998 采集岩样的勘探孔（井）宜在平面上均匀分布（4.3.6条）。当置信概率为0.95时，岩样量小试验数量为9个（4.4.4条）。从上述规范中可以看出，《建筑地基基础设计规范》中单柱单桩的大直径嵌岩桩要求每孔都取样，并进行3d深度范围的检验。勘察规范中的6组或9个试验单值的概念是指在整个建筑场地内，同一地貌单元、同一岩性取样数量的总和。对于一栋建筑来讲，就是取样的数量不少于6组或9个试验单值。亦即在6个孔中每孔取一组（每组取3个标准岩样，50×100），或在9个孔中每孔取1个标准岩样。

人工挖孔桩基础施工方案设计

人工挖孔桩基础施工方案一、编制依据高新园天宫殿康居小区三期A、B栋工程基础设计施工图纸。重庆川东南地质勘测院提供的《高新园天宫殿康居小区三期A、B栋工程地质勘察报告（详勘）》。高新园天宫殿康居小区三期A、B栋工程设计施工图纸会审纪要及设计交底要求。高新园天宫殿康居小区三期A、B栋测量控制资料及规划局放线办提供的测量放线成果图。本企业现有施工力量、技术能力和机械设备。国家现行工程质量验收标准及施工验收规范。二、工程概况 1、地理概况工程名称：高新园天宫殿康居小区三期A、B栋工程。本工程位于重庆市北部新区高新园人和组团O标准分区2号地块。 2、地质状况根据现场平基基面地质情况及重庆川东南地质工程勘察院的《岩土工程勘察报告（详勘）》，本工程基础施工层地质状况为场地地质分布如下：表层为厚约8～10m的回填土，堆填时间近两年，主要为砂质泥岩和粉质粘土其下为强风化页岩层和中风化砂质泥岩层。场地内及周围未发现断层、滑坡、泥石流、危岩等不良地质作用。地表水补给和贮存主要为大气降水，基岩为砂质泥岩，相对隔水地层，地下水补

给和贮存条件较差，地下水贫乏，水文地质条件简单。场内地下水对砼物无腐蚀性。 3、基础形式本工程基础形式为人工挖孔桩，地梁，电梯井采用筏板基础。嵌岩桩基均置于中风化砂质泥岩层上，嵌岩深度为1～3倍桩径。中风化砂质泥岩天然抗压强度标准值为f rc≥11.0MPa。 4、结构概况本工程为两栋二十六层住宅楼。结构总高度87m。现场平基标高为252.9～261.6m。本工程基础人工挖孔桩桩径为圆形桩800～1400mm，椭圆形桩桩径为1400～2300mm。该工程基础由桩基、地梁和电梯井筏板组成，桩基深度在5～19mm不等。桩基顶部设桩帽、地梁。桩基，地梁砼强度为C25、筏板砼强度C40，桩护壁砼强度C15。 5、建筑概况及建筑物周围自然状况本工程A栋±0.000标高相当于绝对高程262.900m。建筑总高度87m，B 栋±0.000标高相当于绝对高程262.000m。建筑总高度78m，两栋建筑总面积约37363m2。本工程所处为新开发区，附近暂无居民居住，地理条件及周边环境较好，便于施工。三、施工部署 1、组织机构的建立根据本工程规模及特点，我单位在本工程中实行项目经理负责制，由长期从事工程施工管理，具备高层建筑施工经验的项目经理担任工程项目经理，项目总工由本企业具有丰富的高层施工经验的高级工程师担任，具体工程项

人工挖孔桩施工质量通病及预防措施

龙源期刊网 https://www.360docs.net/doc/3312482218.html, 人工挖孔桩施工质量通病及预防措施作者：尹光来源：《中国新技术新产品》2010年第20期摘要：人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺。本文针对人工挖孔桩的特点，叙述挖孔、护壁、孔口围护、孔中防毒、防触电、防孔壁坍塌和涌水等安全技术措施。关键词：人工挖孔桩；挖孔；安全措施人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺。适用于旱地或少水且较密实的土质或岩石地层，其特点占施工场地少、成本较低、施工操作工艺简单、挖孔中劳动强度较大，单桩施工速度较慢，尤其是安全性较差、易于控制质量且施工的同时不易产生污染等优点而广泛应用于桥梁桩基工程的施工中。可直接检查桩底岩土层情况，单桩承载力高，故在各地应用较为普遍。下面根据本人的工程实践，试述人工挖孔施工中的常见质量事故及各种安全技术措施。 1挖孔过程中应注意的问题 1.1强风化岩层及粘土、流砂挖孔过成挖孔前应按施工图纸准确放线，确定桩位中心位置，并向桩心位置四周引出四个控制点，以控制桩心。在挖孔过程中施工人员必须熟悉所挖孔的地质情况，开挖应自上而下分层进行，每一层土方开挖区的形状呈上小下大圆台体形状，高度为100cm，上底和下底的口径分别大于设计桩径20cm和40cm。自上而下分步进行开挖，开挖区的侧壁要求做到光滑平整，底面要水平，挖出的土方要及时运送到地面并外运，不得堆放在孔边。开挖桩孔时要及时设置砼护壁或钢护筒护壁并要进行中心偏位，特别是直径在1.5m 以上的桩孔。砼护壁每节高100cm，厚约10－15cm，砼强度等级不低于C15，如果地质层较差可加配适量钢筋。一般每天挖1m深立即支模浇筑砼，第二天可继续施工。

人工挖孔桩质量安全保证措施

中华街道社区服务及劳务、综合文化活动中心工程人工挖孔桩质量安全保证措施编制：审核：批准：

人工挖孔桩质量安全保证措施一、概述本工程采用钢筋混凝土框架结构，基础为人工挖孔灌注桩，基坑开挖深度5.0m~8.1m，属深基坑工程，南侧采用人工挖孔桩加锚索进行围护。本工程场地周边环境和地质情况较为复杂，为了保证人工挖孔桩工程的质量及工人的人身安全，特制定本措施。二、质量保证措施 1、严格建立各类材料进场验收制度，钢材、水泥必须有质保书、批量出厂说明书，验收签字等手续，地材必须有质量法定部门的检测试验报告证明，并严格按规定进行抽样、取样送检试验，凡是不合格材料禁止进场和使用。 2、轴线放样及桩位定位：严格按图纸平面布孔，用全站仪把控制点引测于现场，再进行逐点放样，放样必须做好原始记录，受检必须有双方签字认可，桩位放样偏差控制在20mm以内，由施工员和质检员进行复核。 3、人工成孔：挖孔时用人工从上到下逐层开挖孔，挖孔时随挖随护壁，每浇筑护壁三节，应吊线检查中心找正孔壁一次，直至设计持力层为止。护壁高度每挖深1m，浇筑一节混凝土护壁，直至设计深度，孔内挖土由人工用锄，镐进行，遇石层采用风镐破碎。在孔口部位铺活动安全盖板，用慢速1吨卷扬机吊吊桶作垂直运输，用手推车作为水平运输，若遇土质松软应短挖短护，减低段高，每0.5米护壁一次。每段护壁内的竖向钢筋，应互相钩连200mm，并安装好护壁钢筋，以保证以下护壁的整体性。为了使上、下护壁竖向钢筋相连接，在绑扎护壁筋时，应将竖向筋的下部插入未挖的土中，以保证钢筋下部弯曲的弯钩露出护壁砼之外。成孔作业时，每个作业组配备带有漏电保护器的潜水泵一台，当桩超过5m深后，配备小型送风机一台，保证一孔一机送风，桩孔内的照明采用12伏安全低压防水带罩灯照明。严禁使用缆绳与吊钩组成作为上下人的运输装置，由于本工程桩孔深度为5-12米，软爬梯能够满足安全需要。

人工挖孔桩施工措施

整体解决方案系列人工挖孔桩施工措施（标准、完整、实用、可修改）

编号: 人工挖孔桩施工措施 Con structi on measures for manual diggi ng piles 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定本工程基础设计为人工挖孔桩，桩径有$ 1000、$ 1200、$ 1400三种，共计133根，钢筋砼护壁，持力层为强风岩层，桩端进入持力层1500mm允许承载能力标准值为2300kpa。 1.施工顺序：测量定桩位T地面硬化T提升机具、模板就位T第一节孔桩成孔—第一节护壁砼施工及井口处理—第二节孔桩成孔T第二节护壁施工T以此类推直至设计要求的持力层T 验槽T扩底T清渣T检查T吊装钢筋笼并固定T排水、浇灌砼（高出桩顶设计标高100mm T达到28天强度后抽芯检测 T符合设计要求后浇捣砼垫层。 2?降水措施：根据地质资料的结论与建议，本场地范围内均属弱透水层，水量较贫乏，拟不另采取降水措施，可采取傍井降水办

法处理。 3.主要施工方法： (1)测量定位：根据桩们设计平面图，定各桩位置，并做好相对稳定、可靠、明显标志，作为挖身开挖的依据。同时，根据各桩位位置，在通过桩芯圆心点的相互垂直的两条直线上作出控制点，作为日后检查，校正的依据。 (2)劳动力组织：根据总的工期要求，在劳动力组织上分井上和井下组成专业队，按地段分成若干作业区定桩号、定人员，组织钢筋专业队负责钢筋笼的制作安装，砼专业队负责搅拌和浇注桩身砼，挖孔专业队负责挖土成孔、护壁钢筋安装、护壁砼浇灌。选择经验丰富、体力好的工人下井作业，本工程的劳力计划按二班配备，每根桩、每班配4?5人，避免工人疲劳上岗，为加强安全管理工作，工人进场必须持上岗证或公司发给的工作卡上岗。另外，现场配备强有力的施工管理人员，加强现场的组织和施工技术问题处理。请输入您公司的名字 Foon shi on Desig n Co., Ltd

人工挖孔桩相关的规范条文

人工挖孔桩相关的规条文一．基桩及承台工程验收资料 1．当桩顶设计标高与施工场地标高相近时，桩基工程的验收应待成桩完毕后验收，当桩顶设计标高低于施工场地标高时，应待开挖到设计标高后进行验收。 2．基桩验收应包括下列资料： 1）工程地质勘察报告、桩基施工图、图纸会审纪要、设计变更及材料代用通知单等。 2）经审定的施工组织设计、施工方案及执行中的变更情况。 3）桩位测量放线图，包括工程桩位线复核签证单。 4）成桩质量检查报告。（小应变） 5）单桩承载力检测报告。（静载试验、抽芯等） 6）基坑挖至设计标高的基桩竣工平面图及桩顶标高图。 3．承台工程验收时应包括下列资料： 1）承台钢筋、混凝土的施工与检查记录； 2）桩头与承台的锚筋、边桩离承台边缘距离、承台钢筋保护层记录； 3）承台厚度、长宽记录及外观情况描述等。二．成桩质量检查 1．灌注桩的成桩质量检查主要包括成孔及清孔、钢筋笼制作及安放、混凝土搅拌及灌注等三个工序过程的质量检查。 1）混凝土搅制应对原材料质量与计量、混凝土配合比、坍落度、混凝土强度等级进行检查； 2）钢筋笼制作应对钢筋规格、焊条规格、品种、焊口规格、焊缝长度、焊缝外观和质量、主筋和箍筋的制作偏差等进行检查； 3）在灌注混凝土前，应严格按照有关施工质量要求对成孔的中心位置、孔深、孔径、垂直度、孔底沉渣厚度、钢筋笼安放的实际位置等进行认真检查，并填写相应的质量检查记录。

人工挖孔桩施工方法和安全措施

人工挖孔桩施工方法和安全措施 ??????人工挖孔桩造价低，施工方便，该文介绍了人工挖孔桩施工方法和安全措施。关键词：挖孔桩施工安全措施人工挖孔桩施工方便、速度较快、不需要大型机械设备，挖孔桩要比木桩、混凝土打入桩震能力强，造价比冲锥冲孔、冲击锥冲孔、冲击钻机冲孔、回旋钻机钻孔、沉井基础节省。从而在公路、民用建筑中得到广泛应用。但挖孔桩井下作业条件差、环境恶劣、劳动强度大，安全和质量显得尤为重要。 1、施工中的技术处理施工前要认真分析挖孔桩处地质钻探资料，遇到厚的砂性土层、流砂层、淤泥层要首先定出加固措施，然后再进行具体操作。对施工中常遇到的问题应采取相应的解决办法。（1）孔壁泥砂塌落挖孔时遇到砂性土、淤泥、流砂，很容易发生护壁外围泥砂塌落。如果地下涌水量不大，塌落不严重，可以用挡土板支撑，同时用直径25mm圆钢加固或钢板套筒突击成孔浇筑混凝土护壁。（2）挖孔时遇到厚的流砂层、淤泥层，尤其遇到大量地下水，随着护壁外围泥砂大量塌落，混凝土护壁成为悬空状态，失去支撑，进而产生裂纹，直至断裂、脱落。许多施工单位只好改用沉井基础，因而增加了造价。

遇到这种情况，在施工时应采取加强措施：（2、1）顶层护壁用直径20cm圆钢加设2~4个吊耳，用钢丝绳固定在地面木桩上。（2、2）加密护壁竖向钢筋，并让钢筋伸出20cm以上，与下一节护壁的竖向钢筋及箍筋连成整体，然后再浇注成形。如果有必要，可在挖孔桩中部护壁上预留直径200mm左右的孔洞，但该部位的地质要选择比较坚硬的土壤，然后再将护壁与护壁外周的土锚在一起，用混凝土土桩、竹木桩都可以。这样护壁就不会断裂脱落。（2、3）在已成形的护壁上钻孔至砂土薄弱层，以充填、渗透和挤密的形式把灌浆材料充填到土体的孔隙中，以固结护壁外围土体，护保壁周泥砂不塌落，从而增加桩周摩擦力。压力灌浆材料可选择粉煤灰、早强型水泥混凝土、石灰粘土混合料等。（3）封底混凝土 3、1浇注混凝土前应检查孔底地质和孔径是否达到设计要求，并把孔底清理干净，同时把积水尽可能排干。 3、2为了减少地下水的积聚，任何一根挖孔桩封底时都要把邻近孔位的积水同时抽出。以减少邻孔的积水对工作孔的影响。 3、3孔深超过6m时，还要注意防止混凝土离析，一般把搅拌好的混凝土装在容量为1~2m3左右坚固的帆布袋里，并用绳子打成活扣，混凝土送到井底时，

人工挖孔桩混凝土质量通病

人工挖孔桩砼浇筑质量通病的防控措施挖孔桩灌筑混凝土前，应先放置钢筋笼，并再次测量孔内虚土厚度，超过要求进行清理。搬运钢筋笼时应采取适当措施，防止弯曲、扭曲，埋设钢筋笼时应对准孔位吊直、扶稳、缓缓下沉，下到设计位置时立即固定。混凝土下料采用串筒，深桩孔用混凝土导管，如地下水大，应采取混凝土导管水中灌筑混凝土工艺。混凝土要垂直灌入桩孔内，避免混凝土斜向冲击孔壁，造成塌方。混凝土应连续分层浇灌，每层浇灌高度不得超过1.5米。对小直径挖孔桩，距地面6米以下利用混凝土的大坍落度和下冲力使之密实。大直径挖孔桩应分层捣实。第一次浇灌到扩底部位的顶面，随即振捣密实，再分层浇筑桩身，直到桩顶。在混凝土初凝前抹压平整，避免出现塑性收缩裂缝或环向干缩裂缝。表面有浮浆层应凿除，以保证与上部承台或底板的良好连接。施工过程质量控制在成桩过程中，常会出现以下几种情况： 1、孔底虚土多防治措施：要有详细的地质报告，特别是水文地质报告，以便预先制定有效措施，减少孔底虚土超标。严格控制孔深超挖，完孔后，孔底虚土必须全部清除，见到坚实的原状土。扩底部位遇到砂土层时，应采取支护措施。桩孔倾斜及桩顶位移偏差大。在施工过程中，应严格按图定位，并有复检制度。轴线桩与桩位桩应用颜色区分，不得混淆。开始挖孔前，要用定位圈钢筋制作的圆环有刻度十字架放挖孔线，或在桩位外位置定位龙门桩，安装护壁模板必须用桩中心点校正模板位置，并由专人负责。定位圈中心线与设计轴线偏差不得大于20毫米。挖孔过程中，应随时用线坠吊放中心线，发现偏差过大立即纠偏。要求每次支护壁模板都要吊线一次（以顶部中心的十字圆环为准）。扩底时，应从孔中心点吊线放扩底中心桩。应均匀环状开挖进尺，每次以向四周进尺100毫米为宜，以防局部开挖过多造成塌壁。成孔完毕后，应立即检查验收，紧随下一工序，吊放钢筋笼，浇筑混凝土，避免晾孔时间过长，造成不必要的塌孔，特别是雨季或有渗水的情况下，成孔不得过夜。吊放钢筋笼与浇筑混凝土不当。成孔验收后，应立即吊放钢筋笼，发现标高不够时，应测孔深，清除孔底虚土、回落土。吊放钢筋笼要选择好吊点位置。吊立时，要速度均匀地慢起，若起吊较长的钢筋笼，要采取加固措施，避免变形。遇到卡笼时，要找出原因，排除故障，正常放入。吊放钢筋笼前，对超偏的混凝土护壁进行处理，以保证钢筋笼顺利吊入，混凝土配合比要计算准确，保证坍落度均匀。浇筑混凝土前，要放孔口漏斗，并再次测孔内虚土厚度。当浇筑扩底混凝土时，第一次应灌到扩底部位的顶面，随即振捣密实，特别是浇筑桩顶以下5米范围内混凝土

人工挖孔桩施工工艺及质量标准

人工挖孔桩施工工艺及质量标准 1.1 适用范围人工挖孔灌注桩适用于工业及民用建筑中桩直径800伽以上无地下水或地下水较少的粘土、粉质粘土、含水率低淤泥或淤泥质粘土及含少量砂、石粘土层，特别适于黄土层采用，深度一般20米左右。对有流砂、地下水位较高、涌水量大的冲积地及近代沉积含水量高的淤泥或淤泥质土层不宜使用。

1.2工艺流程

1.3施工工艺 1、放线定桩位及高程在场地二通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部的圆周。撒石灰线作为桩孔开挖尺寸线，桩位线定好之后，必须经有关部门进行复查，办好预验手续后开挖。（撒石灰线做为桩孔开挖尺寸线） 2、开挖第一节桩孔土方开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以0.9-1.2m为宜。 3、支护壁模板绑扎钢筋 ⑴为防止桩孔壁塌方，确保安全施工，成孔应设置护壁，其种类有长钢套管和现浇混凝土两种。现浇钢筋混凝土护壁与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。当桩孔直径不大，深

度较浅而土质又好，地下水位以上的土层，也可以采用喷射混凝土护壁。 ⑵护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 ⑶第一节井圈护壁中心线与设计轴线的偏差不得大于20mm ; 井圈顶面应比场地高出100?150mm，便于挡土、挡水，壁厚应比下面井壁厚度增加100?150mm。 ⑷桩位轴线和高程均应标定在第一节护壁上口。施工现场必须挖排水沟，下雨时派专人疏导排水，防止雨水漫过护壁进入孔内（第一节桩孔开挖及护壁钢筋绑扎） 4、浇筑第一节护壁混凝土 ⑴桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。混凝土坍落度控制在100mm。 ⑵每节护壁均应在当日连续施工完毕；护壁混凝土必须保证振捣密实，应根据土层渗水情况使用速凝剂。

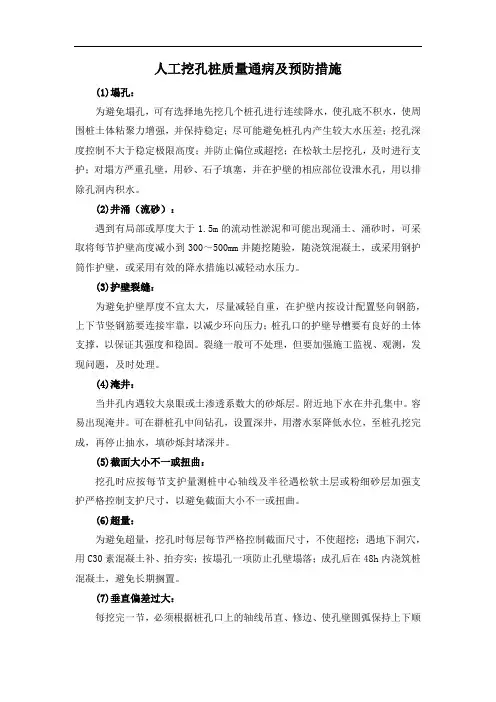

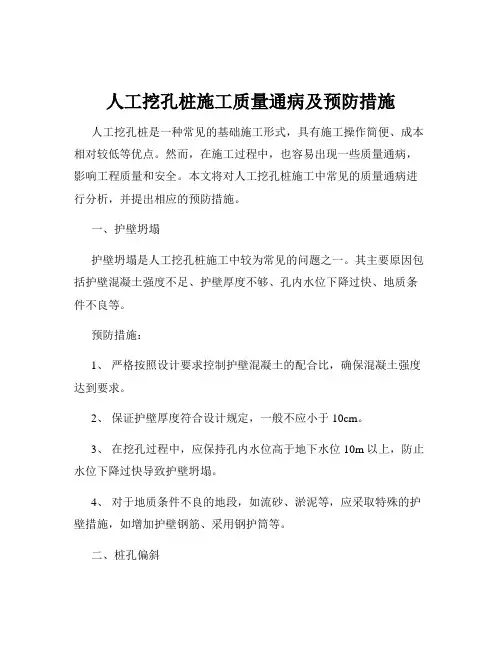

人工挖孔桩质量通病及预防措施
