拼接屏安装注意事项

拼接屏安装注意事项
拼接屏安装注意事项

大屏拼接屏不像普通的显示设备一样,只是简单连接好线就可以了。对于工程项目产品的安装有很多地方需要我们去注意,如果不注意在项目实施时就会遇到很多麻烦,而对于大屏拼接屏而言更是如此。安防市场的快速发展,大屏拼接屏的需求也在快速增长,其在行业中的应用也越来越广泛。

拼接屏安装注意事项?下面我们就一起来了解下拼接屏在安装过程中都有哪些需要注意的地方。

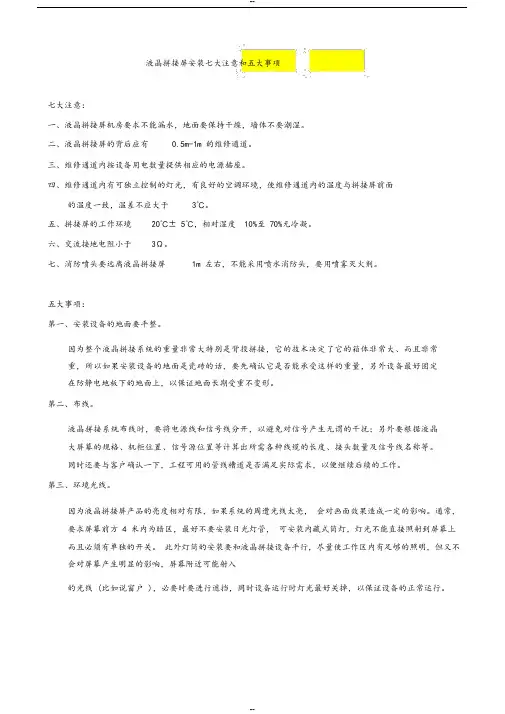

拼接屏安装注意事项一:

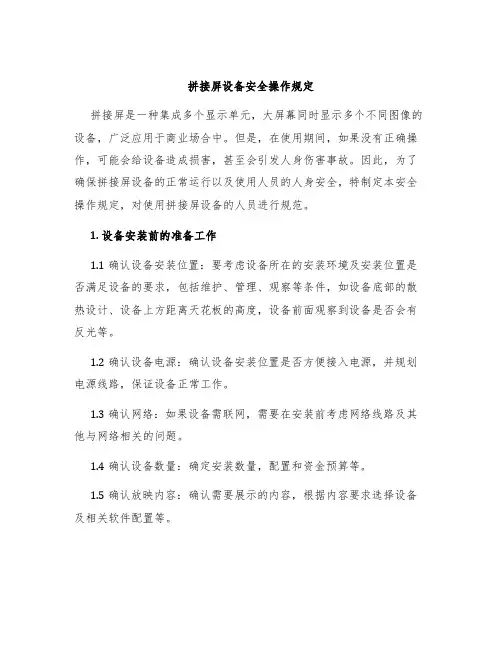

安装位置:甲方首先要确定无缝液晶拼接屏安装的确切位置。然后根据现场给甲方拼接屏选择建议。

拼接屏安装注意事项二:

拍摄液晶拼接屏安装场地的现场照片,并标明安装墙体的宽度、高度、地面届时要不要铺设防静电地板,如果铺设地板,要计算静电地板的高度。

拼接屏安装注意事项三:

电源功率:在液晶拼接屏安装的位置,要有电源插座。以备液晶拼接屏使用,根据液晶拼接屏的不同给于不同的功率,电源线尽量采用粗一些的铜芯线。

拼接屏安装注意事项四:

维护通道:如果采用落地式安装液晶拼接屏的方式,液晶拼接屏与后面墙体之间必须要留有维护通道,这样便于屏幕散热和技术人员的安装、调试及日后屏幕的维护。维护通道的深度建议600 mm至800mm之间,能容纳工作人员在通道内作业即可。

拼接屏安装注意事项五:

布线情况:希望所有的视频线延伸到液晶拼接屏的后面维护通道内,届时,视频矩阵就是放置在大屏幕的后方。视频线缆都要与视频矩阵相连。甲方要确定大屏幕控制电脑的摆放的位置,确定位置和电脑的数量之后每台电脑都要布一条VGA线到大屏幕的后方维护通道内。控制电脑与大屏幕之间,总共也要布两条网线到维护通道内,用于通讯控制。

拼接屏安装注意事项六:

散热问题:液晶拼接屏每个处理器后面都有独立的散热风扇,同时也希望在液晶拼接屏安装的房间内,至少安装有一台空调,主要是温度太高时,调节温度。

拼接屏安装注意事项七:

安装固定:液晶拼接屏下方的底座是靠两根钢管立于地面,同时安装爆破螺丝与地面固定,在屏幕的后面也会有钢管与墙面用爆破螺丝固定。固定之后整套屏幕非常结实。

拼接屏安装注意事项八:

简单装饰:因为考虑到整面墙的宽度一般会大于液晶拼接屏的整体宽度,在屏幕安装之后,如果希望整体效果更好的话,那就需要甲方届时进行二次装修。于此同时必须留出维修门,以供日后维护与维修。

郑州云网智能科技有限公司是一家专业从事视频监控系统、安全防范系统、出入口控制系统、入侵报警系统、计算机网络系统、楼宇智能系统、家居智能系统、弱电智能化系统等多种技术系统的集成设计、工程安装以及技术服务。公司自成立以来,一直以高质量的施工、周到的技术服务和专业的经营理念,赢得广大客户信任和大力支持。

以上就是为大家整理有关拼接屏安装注意事项的一些相关资料,希望能给大家带来一些帮助和建议。
