石油大学“2020.12机械原理第一次在线作业
第1题机械是机器和( )的总称
您的答案：A
题目分数：0.5
此题得分：0.5
批注：绪论
第2题将其他形式的能量转换为机械能的机器称为（）
您的答案：A
题目分数：0.5
此题得分：0.5
批注：绪论
第3题构件和零件是两个不同的概念：构件是运动单元；零件是制造单元；机器中的构件可以是单一的零件，也可以是由几个零件装配成的（）结构。
您的答案：B
题目分数：0.5
此题得分：0.5
批注：绪论
第4题设计新机构时，首先应判断所设计机构运动的可能性及其具有（）运动的条件。
您的答案：C
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第5题由两个构件直接接触而组成的（）的联接称为运动副。
您的答案：C
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第6题空间两构件在未构成运动副之前，共有（）个相对运动的自由度。
您的答案：C
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第7题当构成运动副之后，空间两构件之间的相对运动将受到约束，其数目最少为1，而最多为（）。
您的答案：C
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第8题复合铰链即两个以上的构件在同一处构成的多个转动副。若复合铰链由m个构件组成，则其运动副的数目为（）个。
您的答案：A
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第9题局部自由度是指有些机构中某些构件所产生的（）其他构件的局部运动的自由度。
您的答案：B
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第10题虚约束是指机构中某些运动副带入的对机构运动起（）作用的约束。
您的答案：C
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第11题虚约束虽对机构的运动并（）约束作用，但会导致机构自由度的计算结果与机构的实际自由度不相符。
您的答案：B
题目分数：0.5
此题得分：0.5
批注：平面机构的结构分析
第12题为了便于对含有高副的平面机构进行分析研究，可以将机构中的高副根据一定的条件虚拟的以低副加以代替，这种代替的方法就叫做（）。
机械原理大作业
机械原理大作业 This model paper was revised by the Standardization Office on December 10, 2020
机械原理大作业三 课程名称：机械原理 设计题目：齿轮传动设计 院系： 班级： 设计者： 学号： 指导教师： 设计时间： 1、设计题目 机构运动简图 机械传动系统原始参数
2、传动比的分配计算 电动机转速min /745r n =，输出转速m in /1201r n =，min /1702r n =， min /2303r n ，带传动的最大传动比5.2max =p i ,滑移齿轮传动的最大传动比4m ax =v i ，定轴齿轮传动的最大传动比4m ax =d i 。 根据传动系统的原始参数可知，传动系统的总传动比为： 传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的传动比为5.2max =p i ，滑移齿轮的传动比为321v v v i i i 、、，定轴齿轮传动的传动比为f i ，则总传动比 令 4max 1==v v i i 则可得定轴齿轮传动部分的传动比为 滑移齿轮传动的传动比为 设定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为 3、齿轮齿数的确定 根据滑移齿轮变速传动系统中对齿轮齿数的要求，可大致选择齿轮5、6、7、8、9和10为角度变位齿轮，其齿数： 35,18,39,14,43,111098765======z z z z z z ；它们的齿顶高系数1=* a h ，径向间 隙系数25.0=*c ，分度圆压力角020=α，实际中心距mm a 51'=。
机械原理作业答案A
第一章绪论 1—1 试说明机器与机构的特征、区别和联系。 解：机器具有如下三个特征： 1、人造的实物组合体 2、各部分具有确定的相对运动 3、代替或减轻人类劳动，完成有用功或实现能量的转换 机构则具有机器的前两个特征。 机器与机构的区别：研究的重点不同： 机构：实现运动的转换和力的传递； 机器：完成能量的转换或作有益的机械功。 机器与机构的联系：机器由机构组成，一部机器包含不同的机构；不同的机器可能包含相同的机构。 1—2 试举出两个机器实例，并说明其组成、功能。 解：车床：由原动部分（电动机）+传动系统（齿轮箱）+执行部分（刀架、卡盘等），其主要功能为切削，代替人作功。 汽车：由原动部分（发动机）+传动系统（变速箱）+执行部分（车轮等），其主要功能为行走、运输，代替人作功。 第二章平面机构的结构分析 2—1 试画出唧筒机构的运动简图，并计算其自由度。 2—2 试画出缝纫机下针机构的运动简图，并计算其自由度。 2—3 试画出图示机构的运动简图，并计算其自由度。 2—4 试画出简易冲床的运动简图，并计算其自由度。 1 4 2 3 3 2 3 4 3 = ? - ? = - - = = = = h l h l p p n F p p n， ， 解： 解： 1 4 2 3 3 2 3 4 3 = ? - ? = - - = = = h l h l p p n F p p n， ， 解： 或1 7 2 5 3 2 3 7 5 = ? - ? = - - = = = = h l h l p p n F p p n， ，
2—5 图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转，而装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的，试绘出其机构运动简图，分析是否能实现设计意图，并提出修改方案。 解：机构简图如下： 机构不能运动。 可修改为： 2—6 计算图示自动送料剪床机构的自由度，并指出其中是否有复合铰链、局部自由度或虚约束。 2—7 计算图示机构的自由度，并指出其中是否有复合铰链、局部自由度或虚约束。说明该机构具 有确定运动的条件。 J A B C D E F G H I J 解： 1725323143=-?-?=--====h l h l p p n F p p n ，，或 解1：C 为复合铰链，F 、I 为局部自由度。 解1：C 、F 为复合铰链，I 为局部自由度， EFGC 为虚约束。 解2：C 为复合铰链，I 为局部自由度（焊死）， EFGC 为虚约束（去掉）。 1 310283233108=-?-?=--====h l h l p p n F p p n ，，1 23122103230 231210=--?-?='+'---=='='===p F p p n F p F p p n h l h l ，，，，2：C 为复合铰链，F 、I 为局部自由度（焊死）。
2020年中国石油大学网络教育060163汽轮机原理及运行-20考试试题及参考答案
《汽轮机原理及运行》课程综合复习资料 一、单选题 1．蒸汽在动叶出口的相对速度w2）（）。 A 小于绝对速度c2 B 等于绝对速度c2 C 大于绝对速度c2 D 不确定 2．汽轮机的内功率越大，其机械效率（）。 A 越小 B 不变 C 越大 D 不一定 3．测得汽轮机某效率值为0.34，可能是（）。 A轮周效率B相对内效率 C 发电效率D发电机效率 二、多选题 1．CC12-3.43/0.98/0.118型号中的意义（）。 A CC指双抽汽式汽轮机 B 12指汽轮机的额定功率为12万千瓦 C 0.98指高压抽汽压力为0.98MPa D 0.118指排汽压力为0.118MPa 2．反动式汽轮机的工作原理包含（）。 A 冲动力做功 B 反动力做功 3．大功率机组低压缸的特点（）。 A 工作压力不高，温度较低，但由于蒸汽容积大 B 低压缸的尺寸很大，尤其是排汽部分。 C 在低压缸的设计中，强度已不成为主要问题，而如何保证缸体的刚度，防止缸体产生挠曲和变形、合理设计排汽通道则成了主要问题。 D 低压缸进、排汽温差较大，关键问题是如何解决好热膨胀。 4．伞柄式汽封的特点有（）。 A 一般用于高压段 B 当薄而软的合金片与轴发生碰磨时，由于合金片质软只能压弯，而不易严重磨损 C 密封效果好，但结构复杂，加工困难 D 这种汽封的密封效果较差 5．相对效率和绝对效率的关系是（）。 A 相对效率大于绝对效率 B 相对效率等于绝对效率乘以理论循环热效率 C 绝对效率等于相对效率乘以理论循环热效率D热耗率等于3600除以绝对电效率6．下列公式可以用来计算轮周功的是（）。 汽轮机原理及运行第1页共7页
机械原理作业集第2版参考答案(最新)
机械原理作业集（第2版） 参考答案 （注：由于作图误差，图解法的答案仅供参考） 第一章绪论 1-1~1-2略 第二章平面机构的结构分析 2-1 2-2 2-3 F=1 2-4 F=1 2-5 F=1 2-6 F=1 2-7 F=0机构不能运动。 2-8 F=1 2-9 F=1 2-10 F=1 2-11 F=2 2-12 F=1 2-13 F=1 2为原动件，为II级机构。 8为原动件，为III级机构。 2-14 F=1，III级机构。 2-15 F=1，II级机构。 2-16 F=1，II级机构。F=1，II级机构。 第三章平面机构的运动分析 3-1 3-2（1）转动中心、垂直导路方向的无穷远处、通过接触点的公法线上（2）P ad
（3）铰链，矢量方程可解；作组成组成移动副的两活动构件上重合点的运动分析时，如果铰链点不在导路上 （4） 、 （5）相等 （6） 同一构件上任意三点构成的图形与速度图（或加速度图）中代表该三点绝对速度（或加速度）的矢量端点构成的图形， 一致 ；已知某构件上两点的速度，可方便求出第三点的速度。 （7）由于牵连构件的运动为转动，使得相对速度的方向不断变化。 3-3 16 1336133 1P P P P =ωω 3-4 略 3-5（1）080m /s C v .=（2）0.72m /s E v = （3） ?=26°、227° 3-6~3-9 略 3-10（a ）、（b ）存在， （c ）、（d ）不存在。 3-11~3-16 略 3-17 第四章 平面机构的力分析、摩擦及机械的效率 4-1 4-2 4-3 )sin )(( 2 11212 l l l l l l f f V ++ +=θ 4-4 F =1430N 4-5~4-9略 2 32/95.110 s m v -==ωB v JI v
《机械原理》综合复习资料(1)
《机械原理》综合复习资料（1） 一、改错题 1）运动链要成为机构，必须使运动链中原动件数目大于或等于自由度数。（） 2）在平面机构中一个高副引入两个约束。（） 3）构件组合的自由度数F＞0，且等于原动件数，则该构件组合即成为机构。( ) 4）任何机构都是由机构加原动件再加自由度为零的杆组组成的。因此杆组是自由度为零的运动链。( )。 5）哥氏加速度存在的条件是坐标系为转动系，动点相对于动系有相对运动（）。 6）从动件按等加速等减速运动规律运动，是指从动件在推程中按等加速运动，而在回程中则按等减速运动，且它们的绝对值相等。（） 7）滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓的等距曲线，因此，其实际轮廓上各点的向径就等于理论轮廓上各点的向径减去轮子的半径。（） 8）设计对心直动平底从动件盘形轮廓凸轮机构时，平底左右两侧的宽度必须分别大于导路至左右最远切点的距离，以保证在所有位置平底都能与轮廓相切。（） 9）当凸轮机构的压力角的最大值达到许用值时，就必然出现自锁现象。（） 二、填空题 1）从平面机构中若引入一个高副将引入_________个约束，而引入一个低副将引入_________个约束数与自由度数的关系是_____________________。 2）当两个构件组成移动副时其瞬心位于_________处。当两构件组成纯滚动的高副时，其瞬心就___________________________。 3）当求机构的不直接相连接的各构件间的瞬心时，可应用_________来求出。 4）若使如题图所示的铰链四杆机构成为双摇杆机架，则可将________________固定作机架。
中国石油大学北京2014机械原理考研真题
2014考研中国石油大学（北京）844机 械原理真题回忆版 1.选择题，25道题。（50分） 都是基础题，理论的，计算的很少，也很简单。这种题型是最近几年才有的，基本原理基本理论。掌握好基本知识就好。 2.计算自由度，两个图。（10分） 比较简单。要注意计算自由度需要注意的问题，就课本那几条。 3.设计自由度为1，2，3的Ⅲ级机构。（15分） 这道题很难，我当时没有做出来。好好看看书上有关定义，还有书上关于这方面的那几个图要记住。这是比较活的一道题了，题型越来越活。 4. 计算需用不平衡质径积（15分） 和课后题类似，建议把指定的课本的课后题做了，我当时做了三次。 5.计算等效力矩和等效转动惯量（15分） 基本题型，预计今年也会考，把课本后面的习题好好做了就差不多了。 6.计算斜齿轮的中心距和重合度。（18分） 以前都是直齿轮的，今年第一次。不是难度大，而是知识有点偏，所以这些知识就需要全面掌握了。 7.轮系计算。（16分） 定轴轮系和周转轮系的复合轮系计算，特别要注意差动轮系。多多联系几个就可以了。
8. 已知三个杆的长度，调整未知杆长度，判断四杆机构是否能构成双曲柄（5分） 9. 设计三个机构，能将旋转运动转变为摆动（6分） 各个机构的作用特征要清楚了，有个总体的把握。 总结：今年的体型与往年的体型差异较大，这几年体型越来越活了，要注意踏实全面的复习。切记不能只复习考的体型。指定参考书课后题一定要做，要不看答案踏实的做几遍。我们也看到了今年的斜齿轮的重合度计算就是有点偏的，这也是考察了学生们复习的全不全面。最后祝大家好运吧，很多具体信息不方便网上说了，需要全套考研资料，初试复试，导师等详细信息的，加qq1966079312.谢谢。欢迎咨询。
机械原理课后答案第8章
第8章作业 8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。 答：转动副成为周转副的条件是： （1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和； （2）机构中最短杆上的两个转动副均为周转副。图示ABCD 四杆机构中C 、D 为周转副。 当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。 8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么? 答：机构不一定存在急回运动，但一定无死点，因为： （1）当极位夹角等于零时，就不存在急回运动如图所示， （2）原动件能做连续回转运动，所以一定无死点。 8-3 四杆机构中的极位和死点有何异同? 8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么? 解 机构运动简图如右图所示，ABCD 是双曲柄机构。 因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。 8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。 图a 曲柄摇杆机构 图b 为导杆机构。 8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。试问: 1)当取杆4为机架时，是否有曲柄存在? 2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?
课后习题 机械原理第十章作业答案 王德伦版
质心位于， 1 S B l=17.5mm，连杆质量为 4.53572kg,质心位于， 2 S B l=145.6mm,转速为200r/min，滑块质量为2.267985kg，设曲柄为水平位置为初始位置， 题10-2图 试计算： 1）t=1s时滑块的速度和加速度，并比较精确解与级数展开的近似解的计算结果； 2）t=1s机构的总惯性力； 3）在曲柄相反的方向上，距A为r处（自行给定）进行离心惯性力平衡所需的质量； 4）尝试用曲柄附加质量完全平衡滑块的水平惯性力和综合考虑水平和垂直惯性力过平衡方法，计算机构的惯性力，并与没有平衡的机构惯性力进行比较。 1 s 2 s
（1）转速为200r/min ，即（10/3）r/s ，所以t=1s 时曲柄与水平方向夹角为120° 其中X-Y 为定坐标系，X ’-Y ’是动坐标系；V 为实际速度，Va 为滑块的铰接点在动坐标系下的速度，Vq 为牵连速度 AC q d V ?=ω γcot ?=q V V ?=+60βα ?=+90βγ BC AB l l ? ?= 60sin sin β ?-?=60cos cos AC BC AC l l d β0.362052928 得出V=2.202583
BC a n l V a 2 '=136.3746462642 γsin q a v v = =7.8962325366 AC q l a ?=2ω158.8141850421 q n a a a -= βcos '0= 16.80285881369 得出0a =16.80285881369 级数展开方法： 根据滑块的位移公式：()()2 sin 1cos ?? ? ???-+=t l l l t l x BC AB BC AB ωω 将滑块的位移公式中的根式使用级数展开为 从第二项以后各项的值很小可忽略，误差不足1%，从而可以得出滑块位移的近似表达式 对上式求一阶微分得 t l l t l v BC AB AB ωωωω2sin 2sin 2??-??-≈=2.3228216031 对上式求二阶微分得 =45.1528403912 （2 ） 246246 246 1()sin ()sin ()sin 2816AB AB AB BC BC BC l l l t t t l l l ωωω=-+-+???2 22cos (1sin ) 2AB AB BC BC l x l t l t l ωω≈+-22 2 cos cos 2AB c AB BC l a l t t l ωωωω≈--
机械原理第一次作业
1、在曲柄摇杆机构中，若以曲柄为原动件时，最小传动角γmin可能出现在曲柄与机架两个共线位 置之一处。对 2、摆动导杆机构不存在急回特性。错 3、凡曲柄摇杆机构，极位夹角θ必不等于0，故它总具有急回特征。错 4、在铰链四杆机构中，如存在曲柄，则曲柄一定为最短杆。错 5、图示铰链四杆机构ABCD中，可变长度的a杆在某种合适的长度下，它能获得曲柄摇杆机构。错 6、平面四杆机构有无急回特性取决于极位夹角是否大于零。对 7、任何平面四杆机构出现死点时，都是不利的，因此应设法避免。错 8、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。对 9、在铰链四杆机构中，凡是双曲柄机构，其杆长关系必须满足：最短杆与最长杆杆长之和大于其它 两杆杆长之和。错 10、铰链四杆机构是由平面低副组成的四杆机构。对 11、平面连杆机构中，从动件同连杆两次共线的位置，出现最小传动角。错 12、任何一种曲柄滑块机构，当曲柄为原动件时，它的行程速比系数K=1。错 13、在单缸内燃机中若不计运动副的摩擦，则活塞在任何位置均可驱动曲柄。错 14、曲柄摇杆机构只能将回转运动转换为往复摆动。错 15、转动导杆机构中不论取曲柄或导杆为原动件,机构均无死点位置。对 16、增大构件的惯性，是机构通过死点位置的唯一办法。错 17、当曲柄摇杆机构把往复摆动运动转变成旋转运动时，曲柄与连杆共线的位置，就是曲柄的“死点” 位置。对 18、在摆动导杆机构中，若取曲柄为原动件时，机构无死点位置；而取导杆为原动件时，则机构有两 个死点位置。对 19、平面四杆机构的传动角在机构运动过程中是时刻变化的，为保证机构的动力性能，应限制其最小 值γmin不小于某一许用值[γ ]。对 20、偏置曲柄滑块机构中，若以曲柄为原动件时，最小传动角γmin能出现在曲柄与滑块的导路相平 行的位置。错 21、当机构的自由度F>0，且原动件数，则该机构即具有确定的相对运动。b. 等于 22、铰链四杆机构中存在曲柄时，曲柄是最短构件。b. 不一定 23、当四杆机构处于死点位置时，机构的压力角_______。c. 为90o 24、连杆机构行程速比系数是指从动杆反、正行程。 C. 平均速度的比值 25、在曲柄摇杆机构中，当曲柄为主动件，且共线时，其传动角为最小值。 c. 曲柄与机架 26、对心曲柄滑块机构以曲柄为原动件时，其最大传动角为。b. 90° 27、设计连杆机构时，为了具有良好的传动条件，应使。正确答案是：传动角大一些，压力角小一些
机械原理作业册答案
第二章机构的结构分析- 一、填空与选择题 1、B、A 2、由两构件直接接触而产生的具有某种相对运动 3、低副，高副，2，1 4、后者有作为机架的固定构件 5、自由度的数目等于原动件的数目；运动不确定或机构被破坏 6、√ 7、 8、m-1 9、受力情况10、原动件、机架、若干个基本杆组 11、A、B 12、C 13、C 二、绘制机构简图 1、计算自由度n=7, P L=9，P H=2 F=3n-2P L-P H=3×7-2×9-2=1 2、3、 4、 三、自由度计算 (a)E处为局部自由度；F处(或G处)为虚约束 计算自由度n=4，P L=5，P H=1 F=3n-2P L-P H=3×4-2×5-1=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (b)E处(或F处)为虚约束 计算自由度n=5，P L=7，P H=0 F=3n-2P L-P H=3×5-2×7=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (c) B处为局部自由度；F处为复合铰链；J处(或K处)为虚约束 计算自由度n=9，P L=12，P H=2 F=3n-2P L-P H=3×9-2×12-2=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (d) B处为局部自由度；C处为复合铰链；G处(或I处)为虚约束 计算自由度n=7，P L=9，P H=1 F=3n-2P L-P H=3×7-2×9-1=2 自由度的数目大于原动件的数目所以该机构不具有确定的运动。
(e) 构件CD(或EF)及其两端的转动副引入一个虚约束 计算自由度n=3，P L=4，P H=0 F=3n-2P L-P H=3×3-2×4=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (f) C处为复合铰链； 计算自由度n=7，P L=10，P H=0 F=3n-2P L-P H=3×7-2×10=1 自由度的数目等于原动件的数目所以该机构具有确定的运动。 (g) B处为局部自由度；F处为复合铰链；E处(或D处)为虚约束 计算自由度n=6，P L=8，P H=1 F=3n-2P L-P H=3×6-2×8-1=1 (h)去掉杆8此处存在虚约束；B和C处为复合铰链 计算自由度n=7，P L=10，P H=0 F=3n-2P L-P H=3×7-2×10=1 (i) C处为复合铰链 计算自由度n=5，P L =7，P H=0 F=3n-2P L-P H=3×5-2×7=1 自由度的数目等于原动件的数目，所以该机构具有确定的运动。 四、试计算下图所示机构的自由度，并作出它们仅含低副的替代机构。 替代机构如下图所示： (1)计算自由度n=4，P L=5，P H=1 F=3n-2P L-P H=3×4-2×5-1=1 (2)计算自由度n=3，P L=3，P H=2 F=3n-2P L-P H=3×3-2×3-2=1 五、计算下图所示机构的自由度，并通过结构分析确定当构件1、5分别为原动件时机构 的级别。 计算自由度n=5，P L=7，P H=0 F=3n-2P L-P H=3×5-2×7=1 机构分析如下图所示。
石油大学“2020.12机械原理第一次在线作业
第1题机械是机器和( )的总称 您的答案：A 题目分数：0.5 此题得分：0.5 批注：绪论 第2题将其他形式的能量转换为机械能的机器称为（） 您的答案：A 题目分数：0.5 此题得分：0.5 批注：绪论 第3题构件和零件是两个不同的概念：构件是运动单元；零件是制造单元；机器中的构件可以是单一的零件，也可以是由几个零件装配成的（）结构。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：绪论 第4题设计新机构时，首先应判断所设计机构运动的可能性及其具有（）运动的条件。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第5题由两个构件直接接触而组成的（）的联接称为运动副。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第6题空间两构件在未构成运动副之前，共有（）个相对运动的自由度。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析
第7题当构成运动副之后，空间两构件之间的相对运动将受到约束，其数目最少为1，而最多为（）。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第8题复合铰链即两个以上的构件在同一处构成的多个转动副。若复合铰链由m个构件组成，则其运动副的数目为（）个。 您的答案：A 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第9题局部自由度是指有些机构中某些构件所产生的（）其他构件的局部运动的自由度。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第10题虚约束是指机构中某些运动副带入的对机构运动起（）作用的约束。 您的答案：C 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第11题虚约束虽对机构的运动并（）约束作用，但会导致机构自由度的计算结果与机构的实际自由度不相符。 您的答案：B 题目分数：0.5 此题得分：0.5 批注：平面机构的结构分析 第12题为了便于对含有高副的平面机构进行分析研究，可以将机构中的高副根据一定的条件虚拟的以低副加以代替，这种代替的方法就叫做（）。
机械原理课后答案第章
第 2 章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7 页。 2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。 2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13 页。 2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2 个实例。 2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17 页。 2-6 在图2-20 所示的机构中，在铰链C、B、D 处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D 中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。 2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19 页。 2-8 为何要对平面高副机构进行“高副低代"? “高副低代”应满足的条件是什么? 答：参考教材20~21 页。 2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置) ，试画出其机构运动简图，并计算其自由度。1) 折叠桌或折叠椅；2) 酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5) 剥线钳；6) 磁带式录放音机功能键操纵机构；7) 洗衣机定时器机构；8) 轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。 2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机 构的机构运动简图，并计算其自由度。 2-11图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮j输入，使轴A连续回转； 而固装在轴A上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图(各尺寸由图上量取) ，分析是否能实现设计意图，并提出修改方案。 1) 取比例尺绘制机构运动简图 2) 分析是否能实现设计意图 解： f 3 3 2 4 10不合理?/ f 0，可改为 2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。 解： 2-16 试计算图示凸轮-连杆组合机构的自由度 (a) 解： f 3 4 2 5 1 1 A 为复合铰链 (b) 解：(1)图示机构在D处的结构与图2-1所示者一致，经分析知该机构共有7个活动构件，8个低副(注意移动副F与F', E与E'均只算作一个移动副)，2个高副；因有两个滚子2、4,所以有两个局部自由度，没有虚约束，故机构的自由度为 F=3n- (2p 丨+p h-p ' )- F ' =3 x 7- (2 x 8+2-0)- 2=1 (2)如将D处结构改为如图b所示形式，即仅由两个移动副组成。注意，此时在该处将带来一个虚约束。因为构件3、 6 和构件5、6均组成移动副,均要限制构件6在图纸平面内转动,这两者是重复的,故其中有一个为虚约束。经分析知这时机构的活动构件数为6,低副数为7,高副数 和局部自由度数均为2,虚约束数为1,故机构的自由度为 F=3n- (2p l+p h- p ' )- F ' =3 X 6- (2 x 7+2-1)- 2=1 上述两种结构的机构虽然自由度均为一, 但在性能上却各有千秋：前者的结构较复杂, 但没有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在运动过程中构 件3、 5 始终垂直，在运动中就会出现卡涩甚至卡死现象，故其对制造精度要求较高。 (c) 解：(1) n=11, p 1=17, p h=0, p'=2p i'+p h-3n'=2, F'=0 F=3n-(2p 1+p h-p')-F'=3 X 11-(2 X 17+0-2)-0=1
中国石油大学(北京)机械原理考研专业课.
中国石油大学（北京）2010年考试大纲—《机械原理》一、课程名称：机械原理二、适用专业：机械工程三、参考书目：申永胜，《机械原理教程》，北京：清华大学出版社，2000 四、考试内容要求 1．平面机构的结构分析机构的组成；机构运动简图；平面机构自由度的计算及具有确定运动的条件；平面机构组成原理；高副低代。 2．平面机构的运动分析用瞬心法作机构的速度分析；用解析法作机构的运动分析。 3．平面连杆机构及设计平面连杆机构的类型及特点；平面连杆机构的运动与传力特性；平面连杆机构的设计。 4．凸轮机构及设计凸轮机构的应用与类型；推杆常用运动规律及特点；凸轮轮廓曲线设计；凸轮机构基本尺寸的确定。 5．齿轮机构及设计齿轮机构的类型及应用；齿轮的齿廓曲线；渐开线齿廓；渐开线标准直齿圆柱齿轮的基本参数与几何尺寸计算；渐开线标准直齿轮啮合传动；渐开线齿轮的加工与变位；变位齿轮传动；斜齿圆柱齿轮传动；蜗杆传动；圆锥齿轮传动。 6．轮系传动比计算轮系的类型；定轴轮系传动比计算；周转轮系传动比计算；混合轮系传动比计算；轮系的功用。 7．机械的运转及速度波动的调节机械的等效运动方程；周期性速度波动及其调节。 8．机械的平衡刚性转子的平衡；转子的许用不平衡量。以上是2010年机械原理的考研大纲！下来我（只能凭记忆，如果有错误敬请见谅）具体分析一下机械原理都考的什么，以及难易程度： 1.纵观整个试卷，总共八道大题，第一道考题10分，要考的是内容是平面机构的自由度，非常简单，凡是学过《机械原理》的人都绝对会做。 2.第二道考题20分：考的是偏心的曲柄滑块机构的计算，按照滑块的速度计算：极位夹角，连杆的长度，曲柄的长度。计算比较繁琐，用计算器算吧。整体来说，还是很简单的。 3.第三道大题20分：考的是凸轮从动件的运动规律，让我们写出至少五种运动规律，并且分析各个运动规律的特点以及应用场合。 4.第四道大题20分：考的是标准齿轮，好像是给定重合度计算齿数。把重合度公式得记住就比较简单的。 5.第五道大题20分：考的是变位齿轮的计算，包括：变位系数，各个压力角，齿轮中心距，给定配对齿轮的参数。比较简单。 6.第六道大题20分：考的是轮系的计算，还是比较简单，记住轮系得分开，什么是周转轮系或者其他，然后计算。难度不大。 7.第七道大题20分：考的是平衡问题，只要理解平衡，就不难做。 8.第八道大题20分：考的是众多
西南交通大学机械原理B基础作业及答案
机械原理B线下作业 第一次作业 一、判断题(判断正误，共2道小题) 1. 机构是具有确定运动的运动链 正确答案：说法正确 2. 平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和 正确答案：说法错误 二、主观题(共7道小题) 3. 齿轮的定传动比传动条件是什么？ 答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。 4. 计算图7－2所示大减速比减速器的传动比。 答：将轮系分为两个周转轮系 ①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。 因为，所以 将代入上式，最后得 5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。已知确定转速的大小和转向。 答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。
对定轴轮系（１-２），有即 对周转轮系（2-3-4-4’-5），有 将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。 6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。 （1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系； （2）讨论如果a ≥[a]，应采用什么改进设计的措施？ 答：当凸轮转动任意角时，其压力角a如下图所示。由图中几何关系有 所以机构的压力角 a与凸轮转角之间的关系为 （1）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。
（2） 7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。等效构件的平均角速度为。求该系统的最大盈亏功。 答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。 画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。示功图中的最低点对应， 最高点对应。图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。则 的积分下限和上限应为下图(a)中的点b和点c。 8. 在下列情况下选择机构的传动方案
机械原理第一次作业
机械原理大作业 一、题目(平面机构的运动分析) 已知：r AE=70mm,r AB=40mm,r EF=60mm,r DE=35mm,r CD=75mm,r BC=50mm,原动件以 等角速度w1=10rad/s回转。试以图解法求在θ1=50°时C点的速度VC 和加速度 二、对机构进行位置分析 由封闭形ABCDEA与AEFA有：
r 1+r 2=r 6+r 3+r 4 r 7=r 6+r 8 即r 2-r 3-r 4=-r 1+r 6 -r 8+r 7=r 6 (1)位置方程 r 2cos θ2-r 3cos θ3-r 4cos(θ4+180°)=-r 1cos(θ1+180°)+r 6 r 2sin θ2-r 3sin θ3-r 4sin(θ4+180°)=-r 1sin(θ1+180°) -r 8cos θ4+ r 7cos θ1=r 6 - r 8sin θ4+ r 7sin θ1=0 X c =r 1cos(θ1+180°)+r 2cos θ 2 Yc= r 1sin(θ1+180°) +r 2 sin θ 2 （2）速度方程 -r 2sin θ 2 r 3sin θ 3 r 4cos(θ 4 +180°) 0 w 2 r 2cos θ 2 -r 3cos θ 3 -r 4cos(θ4+180°) 0 w 3 0 0 r 8sin θ 4 cos θ 1 w 4 0 0 -r 8cos θ 4 sin θ 1 r 7 r 1sin(θ1+180°) =1 -r 1cos(θ1+180°) r 7 sin θ1 -r 7cos θ1 V cx = -r 1w 1sin(θ1+180°)-w 2 r 2sin θ 2
机械原理作业集
第二章机构的结构分析 作业题： 1．图示为一简易冲床的初拟方案。设计思路是：动力由齿轮1输入，轴A连续转动，固联与轴A上的凸轮推动杠杆3使冲头4上下往复运动实现冲压工艺，试绘出其机构运动简图，分析能否实现上述构思，并提出两种修改意见（以机构运动简图表示）。 2．如图所示为一小型压力机。图中齿轮1与偏心轮1ˊ为同一构件，绕固定轴心O连续转动。在齿轮5上开有凸轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕轴C上下摆动；同时又通过偏心轮1ˊ、连杆2、滑槽3使C轴上下移动。最后通过在摆杆4的叉槽中的滑块7和铰链G使冲头8实现冲压运动。试绘制其机构运动简图，计算其自由度。
3．图示是一为高位截肢的人所设计的一种假肢膝关节机构。该机构能保持人行走的稳定性。若以胫骨1为机架，试绘制其机构运动简图和计算其自由度，并作出大腿弯曲 90°时的机构运动简图。 4．试绘出下列各机构的机构示意图，计算其自由度，并说明运动是否确定。
5．计算下列各机构的自由度，若存在复合铰链，局部自由度，虚约束请明确指出。
6．计算图示机构的自由度，并分析基本杆组，确定机构的级别。
第八章平面连杆机构及其设计 作业题： 1．图示四杆机构中各杆件长度已知：a=150mm，b=500mm，c=300mm，d=400mm。试问：1）若取杆件d 为机架是否存在曲柄？如存在，哪一杆件为曲柄？2）若分别取其它杆件为机架，可得到什么类型的机构？ 2．图示铰链四杆机构ABCD中，各构件长度如图所示（μl=10mm/mm），AB主动，试求：1）两连架杆AB、CD为何类构件？ 2）该机构有无急回性质？若有，其行程速比系数K为多少？ 3）在图中作出最小传动角γmin对应的机构位置ABCD； 4）若改为以CD杆为主动，该机构有无死点？若有，请用虚线画出死点位置。
机械原理作业
机械原理习题2013.02
第2章平面机构的结构分析2-1 绘制图示机构的运动简图。 (a) (b) 题2-1图 2-2 计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束。 A B C D E (a) A B D C E (b) A B C D E (c) (e) (f) 题2-2图
2-3 计算刹车机构在刹车过程中的自由度。 H (g) 题2-3图 2-4 计算图示机构的自由度，并判断机构运动是否确定。若存在复合铰链、局部自由度或虚约束，请指出。 (a) (b) 题2-4图 2-5 判断图示机构设计是否正确。若不正确，提出修改方案。 题2-5图 2-6 填空题 1）在平面机构中具有一个约束的运动副是 副。 2）使两构件直接接触并能产生一定相对运动的连接称为 。 3）平面机构中的低副有 副和 副两种。 4）机构中的构件可分为三类：固定构件（机架）、原动件（主动件）、 件。 5）在平面机构中若引入一个高副将引入 个约束。 6）在平面机构中若引入一个低副将引入 个约束。 7）在平面机构中具有两个约束的运动副是 副和 副。 2-7 判断题 1）具有局部自由度的机构，在计算机构的自由度时，应当首先除去局部自由度。（ ）
2）具有虚约束的机构，在计算机构的自由度时，应当首先除去虚约束。（） 3）虚约束对运动不起作用，因此是多余的。（） 4）若两构件之间组成两个导路平行的移动副，在计算自由度时应算作两个移动副。（）5）若两构件之间组成两个轴线重合的转动副，在计算自由度时应算作两个转动副。（）6）六个构件组成同一回转轴线的转动副，则该处共有五个转动副。（） 7）当机构的自由度F>0，且等于原动件数，则该机构具有确定的相对运动。（） 8）虚约束对机构的运动有限制作用。（） 2-8 选择题 1）机构中的构件是由一个或多个零件所组成，这些零件间（）产生相对运动。 A. 可以 B. 不能 C. 不一定能 2）原动件的自由度应为（）。 A. 0 B. 1 C. 2 3）在机构中原动件数目（）机构的自由度数且大于0时，该机构具有确定的运动。 A. 大于 B. 等于 C. 小于 4）由K 个构件汇交而成的复合铰链应具有（）个转动副。 A. K-1 B. K C. K+1 5）一个作平面运动的自由构件有（）个自由度。 A. 1 B. 3 C. 6 6）通过点、线接触构成的平面运动副称为（）。 A. 转动副 B. 移动副 C. 平面高副 7）通过面接触构成的平面运动副称为（）。 A. 低副 B. 高副 C. 移动副 8）平面运动副的最大约束数是（）。 A. 1 B. 2 C. 3 第3章平面机构的运动分析 3-1 试确定图示各机构在图示位置的瞬心位置。 题3-1图
机械原理大作业一
连杆机构的运动分析 一.题目 如图所示是曲柄摇杆机构，各构件长度分别为a，b，c，d，试研究各构件长度的变化对机构急回特性的影响规律。 二.机构分析 四连杆机构可分为如下两个基本杆组 Ⅰ级杆组 RRRⅡ级杆组 AB为曲柄，做周转运动；CD为摇杆，做摆动运动； BC为连杆；AB，CD均为连架杆，AB为主动件。
三.建立数学模型 θ为极位夹角，φ为最大摆角 必须满足条件为：1.a≤b，a≤c，a≤d（a为最短杆）； 2.L min+L max≤其他两杆之和。 下面分析杆长和极位夹角的关系： 在△AC2B中， =； 在△AC1B中， =。 θ=- K=
最后分以下四种情况讨论： 1.机架长度d变化 令a=5，b=30，c=29 d由6开始变化至54，步长为1 输出杆长a，b，c，d和K。 2.连杆长度b变化 令a=5，b=29，d=30 b由6开始变化至54，步长为1 输出杆长a，b，c，d和K。 3.摇杆长度c变化 令a=5，b=29，d=30 c由6开始变化至54，步长为1 输出杆长a，b，c，d和K。 4.曲柄长度a变化 令b=29，c=28，d=30 a由5开始变化至27，步长为1 输出杆长a，b，c，d和K。
四．MATLAB计算编程a=5;b=30;c=29; d=6:1:54; m=(d.^2-216)./(50.*d); n=(384+d.^2)./(70.*d); p=acos(m); q=acos(n); w=p-q; o=(w.*180)/3.14; K=(180+o)./(180-o); fprintf('%.6f\n',K); plot(d,K,'b') xlabel('机架长度d变化时 '); ylabel('极位夹角/度'); tilte('极位夹角变化图'); ———————————————————————————————————— ——— a=5;d=30;c=29; b=6:1:54; m=((b-5).^2+59)./(60.*(b- 5)); n=(59+(b+5).^2)./(60.*(b+ 5)); p=acos(m); q=acos(n); w=p-q; o=(w.*180)/3.14; K=(180+o)./(180-o); fprintf('%.6f\n',K); plot(b,K,'b') xlabel('连杆长度b变化时'); ylabel('极位夹角/度'); tilte('极位夹角变化图');

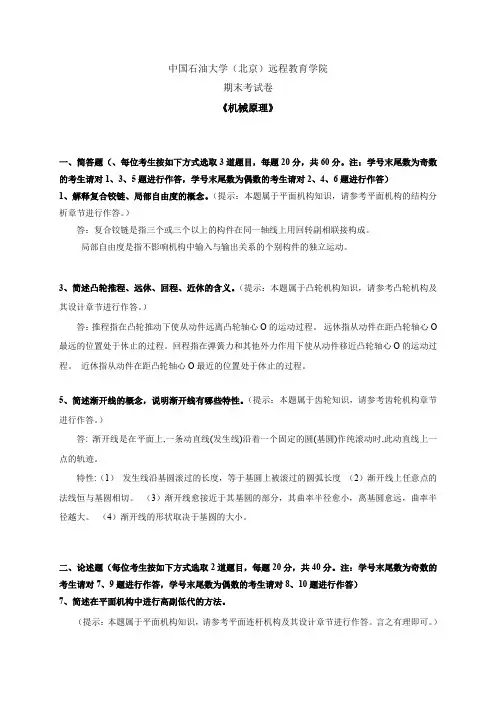

中石油机械原理考试在线试题答案
中国石油大学（北京）远程教育学院期末考核 《机械原理》答案 （请从下面5道题中选择4道作答，每题25分，要求回答准确、全面） 1.解释局部自由度、虚约束的概念。 （提示：本题属于平面机构知识，请参考平面机构的结构分析章节进行作答。） 答：凸轮机构为了减少高副元素接触处的磨损，在凸轮和从动件之间安装了圆柱形滚子，滚子绕其本身轴线的自由转动（1个自由度）是局部运动，他丝毫不影响其他构件的运动。 这种不影响整个机构运动的自由度，称为局部自由度。 在运动副所带来的约束中，有些约束所起的项之作用可能是重复的，这种起重复限制作用的约束称为虚约束。 2.平面四杆机构的基本类型有哪些？它们分别具有什么特点？ （提示：本题属于平面连杆机构知识，请参考平面连杆机构及其设计章节进行作答。）答：（1）铰链四杆机构，它是平面四杆机构的基本型式，其他型式的四杆机构可认为是它的演化型式。 在此机构中，AD为机架，BC为连杆，AB、CD 两构件与机架相连称为连架杆，而在连架杆中，能作整周回转者称之为曲柄，只能在一定范围内摆动者称为摇杆。 在铰链四杆机构中，各运动副都是转动副。如组成转动副的两构件能相对整周转动，则称其为周转副，不能作相对整周转动者，则称为摆转副。 （2）铰链四杆机构的类型 1）曲柄摇杆机构铰链四杆机构的两个连架杆中，若其一为曲柄，另一为摇杆则称其为曲柄摇杆机构。 2）双曲柄机构若铰链四杆机构中的两个连架杆均为曲柄则称其为双曲柄机构。 在双曲柄机构中，若相对两杆平行且长度相等则称其为平行四边形机构。若双曲柄机构中两相对杆的长度分别相等，但不平行则称其为逆平行四边形机构。 3）双摇杆机构若铰链四杆机构中的两个连架杆均为摇杆则称其为双摇杆机构。 3.简述凸轮推程、远休、回程、近休的含义。 （提示：本题属于凸轮机构知识，请参考凸轮机构及其设计章节进行作答。） 答：推程指在凸轮推动下使从动件远离凸轮轴心O的运动过程。 远休指从动件在距凸轮轴心O最远的位置处于休止的过程。 回程指在弹簧力和其他外力作用下使从动件移近凸轮轴心O的运动过程。 近休指从动件在距凸轮轴心O最近的位置处于休止的过程。 4.简述渐开线的特性。 （提示：本题属于齿轮知识，请参考齿轮机构章节进行作答。） 答：（1）发生线沿基圆滚过的长度，等于基圆上被滚过的圆弧长度 （2）渐开线上任意点的法线恒与基圆相切。 （3）渐开线愈接近于其基圆的部分，其曲率半径愈小，离基圆愈远，曲率半径越大。 （4）渐开线的形状取决于基圆的大小。
